第五章轴毂联接
第三章轴毂联接

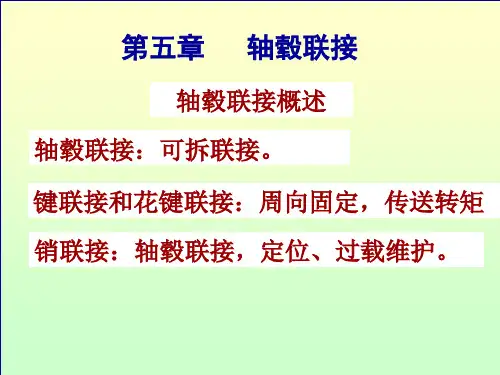

轴毂联接的功能主要是实现轴与轴上零件的周向固定并传递转矩， 有些还 能实现轴上零件的轴向固定或轴向移动。 轴毂联接的形式很多，本章主要讨论 键联接、花键联接和销联接。
第一节键、花键联接
一、键联接
键的功用：通常用于联接轴和轴上的零件，起到周向固定的作用并传递 转矩。有些类型的键还可实现轴上零件的轴向固定或轴向移动。 键是一种标准 件。
1 ?键联接的类型及特点
主要类型：平键联接、半圆键联接、楔键联接、切向键联接。
(1 )平键联接
如图5- 1a 所示，装配时，转动件上加工一个通槽，在轴上加工一个小
坑，便构成了平键联接。平键的两个侧面是工作面并用于传递转矩。 键的上面 与轮毂槽底之间留有间隙，为非工作面。
图3—1普通平键联接
工作原理：是靠键同侧面的挤压来传递转矩、运动、动力
键的侧面与键槽之间为过盈配合，装配时用木锤敲平。这种键联接具有 结构简-FF
--- J-b -P 2- —?
€ ---- j
V//////A
V//////A
单、对中性好、装拆方便等优点，因而得到广泛应用。但这种键联接对轴上零件不能起到轴向固定的作用。
平键联接按用途可分为3 种：普通平键、导向平键和滑键。
①普通平键普通平键用于静联接，即轴与轮毂之间无相对移动。按键的端部形状可分
为A型（圆头）、B型（方头）和C型（单圆头）3种。（如图5 - 1）
圆头键的键槽用指状铣刀加工，键放在与键同形状的键槽中，因而键的轴向固定较好。缺点是键的圆头侧面与轮毂的键槽不接触，因而键的头部不能充分利用，而且键槽端部对轴引起的应力集中较大。
方头平键的键槽用圆盘铣刀加工，因而避免了上述缺点，但键在键槽中固定不好。
单圆头平键常用于轴端与轴上零件的联接。
薄形平键，其结构与普通平键几乎一样，就是键高约为普通平键的
60%-70% ，也分为圆头，平头和单圆头三种形式。传递转矩的能力较低，常用于薄壁结构，空心轴及一些经向尺寸受限制的场合，另外对轴的削弱，能力也小。
②导向平键导向平键用于动联接，即轴与轮毂之间有轴向相对移动的联接。导向平键（图5-2）是一种较长的平键，用螺钉固定在轴槽中，轴上零件可沿键作轴向滑动。为拆卸方便键上制有起键螺孔。导向平键用于轴上零件滑移距离不大的场合。
③ 滑键
滑键用于动联接当轴上零件滑移距离较长时可用滑键， (如图5-3)。滑键 固定在轮毂上，在轴槽中随轮毂一起做轴向滑移，轴上铣出较长的键槽。
图3-4半圆键联接
(2)半圆键联接
半圆键用于静联接，如图5—4所示，轴上键槽用与半圆键尺寸相同的
铣刀铣出，因而半圆键能在键槽中摆动以适应毂槽底面的斜度。 工作时，键的 两侧面为工作面。这种键联接的优点是定心性较好、装配方便，尤其适用于锥 形轴与轮毂的联接。缺点是键槽较深，对轴的强度削弱较大。主要用于轻载荷
图 3-3滑键联接
和锥形轴端的联接
(3 )楔键联接
楔键联接只用于静联接，楔键的上、下面是工作面
(图5- 5)。键的上表 面和毂槽底面均具有1 : 100的斜度。
楔键分为普通楔键和钩头楔键，普通楔键又分圆头和方头两种形式。 装配 时，圆头楔键先放入键槽中，然后打入轮毂；方头和钩头楔键是先把轮毂装到 适当位置后再打入楔键，靠楔紧作用传递转矩。这种联接的优点是能轴向固定 轴上零件或承受单向轴向力，缺点是在楔紧时破坏了轴与轮毂的对中性。因此, 主要用于定心精度要求不高、载荷平稳和低速的场合。若采用钩头楔键安装在 轴端时，应注意加防护罩。 图3 — 5 楔键联接
(4 )切向键联接
切向键是由两个斜度为1 : 100的楔键组成。组成后的上下平行面(窄 面)为工作面，其中一个面在通过轴心线的平面内。装配时，把两个键从轮毂 两端打入，楔紧在轴与轮毂之间。工作时，靠工作面上的挤压力和轴与轮毂间
的摩擦力传递较大的转矩。当传递双向转矩时，需用两组切向键，如图 5 — 6 所示。两个键槽最好错开120。?130 °。切向键主要用于轴径大于100mm ， 对中性要求不高而载荷很大的重型机械中。
例如，大型飞轮，矿山用大型绞车
(a)帽头 ⑹方養 洵服
的卷筒和齿轮与轴的联接。
2 ?键的选择和平键联接的强度计算
(1 )键的选择
几乎所有的键已标准化，我们设计时的任务只是根据结构特点、使用要求 和工作条件来选择它们，使得她即能符合使用的结构工作要求， 又能满足强度 要求，还是标准件。
键的选择包括类型选择和尺寸选择。选择键的类型时，应考虑所需传递转 矩的大小；轴上零件是否需要沿轴向滑移及滑移距离的长短；对中性的要求； 键在轴的中部还是端部等。
键的尺寸有剖面尺寸(键宽b X 键高h )和长度L 。键的剖面尺寸b x h 按 键所在轴段的直径d 由标准中选定。键的长度L 根据轮毂的宽度确定。一般 键长略短于轮毂宽度并应符合标准的规定。
图3 — 6 切向键联接
