H3C交换机基础知识配置命令
一、基本配置
[H3C] sysname xxx //设置主机名成为xxx这里使用修改特权用户密码
一、用户配置
[H3C]super passwordH3C //设置用户分级密码
[H3C]undo superpassword //删除用户分级密码
[H3C]localuser bigheap 1234561 //Web网管用户设置,1(缺省)为管理级用户,缺省admin,admin
[H3C]undo localuserbigheap //删除Web网管用户
[H3C]user-interface aux0 //只支持0
[H3C-Aux]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-Aux]undoidle-timeout //恢复默认值
[H3C]user-interface vty0 //只支持0和1
[H3C-vty]idle-timeout 250 //设置超时为2分50秒,若为0则表示不超时,默认为5分钟
[H3C-vty]undoidle-timeout //恢复默认值
[H3C-vty]set authentication password123456 //设置telnet密码,必须设置
[H3C-vty]undo set authenticationpassword //取消密码
[H3C]displayusers //显示用户
[H3C]displayuser-interface //用户界面状态
三、VLAN配置
[H3C]vlan 2 //创建VLAN2
[H3C]undo vlanall //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除
[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7 //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口[H3C-vlan2]port-isolateenable //打开VLAN内端口隔离特性,不能二层转发,默认不启用该功能
[H3C-Ethernet0/4]port-isolate uplink-portvlan 2 //设置4为VLAN2的隔离上行端口,用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置
[H3C]display vlanall //显示所有VLAN的详细信息
S1550E支持基于端口的VLAN,通过创建不同的user-group来实现,一个端口可以属于多个user-group,不属于同一个user-group的端口不能互相通信
[H3C]user-group20 //创建user-group 20,默认只存在user-group 1 [H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7 //将4到7号端口加入到VLAN20中,初始时都属于user-group 1中
[H3C]display user-group20 //显示user-group 20的相关信息
四、交换机IP配置
[H3C]vlan 20 //创建vlan
[H3C]management-vlan 20 //管理vlan
[H3C]interface vlan-interface20 //进入并管理vlan20
[H3C]undo interface vlan-interface20 //删除管理VLAN接口
[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0 //配置管理VLAN接口静态IP地址(缺省为192.168.0.234)
[H3C-Vlan-interface20]undo ipaddress //删除IP地址
[H3C-Vlan-interface20]ip gateway192.168.1.1 //指定缺省网关(默认无网关地址)
[H3C-Vlan-interface20]undo ip gateway
[H3C-Vlan-interface20]shutdown //关闭接口
[H3C-Vlan-interface20]undoshutdown //开启
[H3C]display ip //显示管理VLAN接口IP的相关信息
[H3C]display interface vlan-interface20 //查看管理VLAN的接口信息
五、DHCP客户端配置
[H3C-Vlan-interface20]ip addressdhcp-alloc // 管理VLAN接口通过DHCP方式获取IP地址
[H3C-Vlan-interface20]undo ip addressdhcp-alloc // 取消
[H3C]display dhcp //显示DHCP客户信息
六、端口配置
[H3C]interface Ethernet0/3 //进入端口
[H3C-Ethernet0/3]shutdown //关闭端口
[H3C-Ethernet0/3]speed100 //速率可为10,100,1000和auto(缺省) [H3C-Ethernet0/3]duplexfull //双工,可为half,full和auto(缺省) 光口和汇聚后不能配置
[H3C-Ethernet0/3]flow-control //开启流控,默认为关闭
[H3C-Ethernet0/3]broadcast-suppression20 //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响
[H3C-Ethernet0/3]loopbackinternal //内环测试
[H3C-Ethernet0/3]loopbackexternal //外环测试,需插接自环头,必须为全双工或者自协商模式
[H3C-Ethernet0/3]port link-typetrunk //设置链路的类型为trunk,可为access(缺省),trunk
[H3C-Ethernet0/3]port trunk pvid vlan20 //设置20为该trunk的缺省VLAN,默认为1(trunk线路两端的PVID必须一致)
[H3C-Ethernet0/3]port access vlan20 //将当前access端口加入指定的VLAN
[H3C-Ethernet0/3]port trunk permit vlanall //允许所有的VLAN通过当前的trunk端口,可多次使用该命令
[H3C-Ethernet0/3]mdiauto //设置以太端口为自动监测,normal(缺省)为直通线,across为交叉线
[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4 //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚
[H3C]undo link-aggregation Ethernet0/1 //删除该汇聚组
[H3C]link-aggregation modeegress //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为ingress,egress和both,缺省为both
[H3C]monitor-port Ethernet0/2 //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变
[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文
[H3C]display mirror
[H3C]display interface Ethernet 0/3
[H3C]display link-aggregation Ethernet0/3 //显示端口汇聚信息
[H3C-Ethernet0/3]virtual-cable-test //诊断该端口的电路状况
七、集群配置
S2100只能作为成员交换机加入集群中,加入后系统名改为"集群名_成员编号.原系统名"的格式.
即插即用功能通过两个功能实现: 集群管理协议MAC组播地址协商和管理VLAN协商
[H3C]cluster enable //启用群集功能,缺省为启用
[H3C]cluster //进入群集视图
[H3C-cluster]administrator-address H-H-Hname switch H-H-H为命令交换机的MAC,加入switch集群
[switch_1.H3C-cluster]undoadministrator-address //退出集群
[H3C]displaycluster //显示集群信息
[H3C]management-vlan2 //集群报文只能在管理VLAN中转发,同一集群需在同一个管理VLAN中,需在建立集群之前指定管理VLAN
八、QOS优先级配置
QoS配置步骤:设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速
[H3C-Ethernet0/3]priority7 //设置端口优先级为7,默认为0
[H3C]priority-trustcos //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式(dscp优先级方式)
[H3C]queue-scheduler hq-wrr 2 4 68 //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8
[H3C-Ethernet0/3]line-rate inbound29 //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M;29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M,千兆时可继续往下取,128-240时,速率为(rate-115)*8*1024,即104M,112M,120M...1000M
[H3C]displayqueue-scheduler //显示队列调度模式及参数
[H3C]displaypriority-trust //显示优先级信任模式
九、系统管理
[H3C]mac-address blackhole H-H-H vlan1 //在VLAN1中添加黑洞MAC
[H3C]mac-address static H-H-H interfaceEthernet 0/1 vlan 1 //在VLAN1中添加端口一的一个mac
[H3C]mac-address timer aging500 //设置MAC地址表的老化时间为500s
[H3C]display mac-address
[H3C]display arp
[H3C]mac-address port-binding H-H-Hinterface Ethernet 0/1 vlan 1 配置端口邦定
[H3C]display mac-address port-binding
[H3C]display saved-configuration
[H3C]display current-configuration
[H3C]restoredefault //恢复交换机出厂默认配置,恢复后需重启才能生效[H3C]display version
[H3C]display device
[H3C]sysname bigheap
[H3C]info-centerenable //启用系统日志功能,缺省情况下启用
[H3C]info-center loghost ip192.168.0.3 //向指定日志主机(只能为UNIX或LINUX,不能为Windows)输出信息,需先开启日志功能,缺省关闭
[H3C]info-center loghost level8 //设置系统日志级别为8,默认为5.级别说明:1.emergencies 2.alerts 3.critical4.errors 5.warnings 6.notifications https://www.360docs.net/doc/316159253.html,rmational 8.debugging
[H3C]displayinfo-center //显示系统日志的配置和缓冲区记录的信息
[H3C]displaylogbuffer //显示日志缓冲区最近记录的指定数目的日志信息
[H3C]displaytrapbuffer //显示告警缓冲区最近记录的指定数目的日志信息
十、网络协议配置
NDP即是邻居发现协议,S1550E只能开启或关闭NDP,无法配置,默认有效保留时间为180s,NDP报文发送的间隔60s
[H3C]ndp enable //缺省情况下是开启的
[H3C-Ethernet0/3]ndpenable //缺省情况下开启
[H3C]display ndp //显示NDP配置信息
[H3C]display ndp interface Ethernet0/1 //显示指定端口NDP发现的邻居信息
// HABP协议即HuaweiAuthentication Bypass Protocol,华为鉴权旁路协议,是用来解决当交换机上同时配置了802.1x和HGMPv1/v2时,未经授权和认证的端口上将过滤HGMP报文,从而使管理设备无法管理下挂的交换机的问题。交换机启动HABP后,将忽略802.1x认证。
HABP包括服务器和客户端,由服务器定期发送请求,客户端进行应答,并向下进行转发,服务器一般启动在管理设备上,客户机在下挂设备上启动,1550E只支持客户端。
[H3C]habp enable //启动HABP特性,缺省即启动,启动后即缺省为客户机模式
NTDP即邻居拓扑发现协议,用来收集网络拓扑信息的协议,与NDP协议一起工作,用于集群管理,S1550E的配置主要包括开启与关闭功能能,开启与关闭调试功能
[H3C]ntdp enable //缺省情况下为开启的
[H3C-Ethernet0/3]ntdpenable //缺省情况下为使能
总结
对于一些名字,大家可以了解下它的意义。
1、静态IP:ISP提供给您固定的IP地址、子网掩码、默认网关、DNS。
2、动态IP:电脑的TCP/IP属性设置为“自动获取IP地址”,每次启动电脑即可。
3、WEB认证:每次上网之前,打开IE浏览器,会自动跳到ISP指定的主页,填入ISP提供的用户名密码,通过认证以后才可以进行其他得上网操作。
4、DHCP功能:开启后,可以自动分配IP,主要是用来给网络客户机分配动态的IP地址,不需要手动设置ip,一般路由器和三层交换机有DHCP功能,二层交换机不能提供DHCP服务,但可以提供dhcp代理/中继功能。
点(USB通讯距离在5米内)。
H3C交换机配置命令
H3C交换机配置命令 创建汇聚组link-aggregation group mode{manual / static} 加入端口Port link-aggregation group 汇聚接口配置interface Bridge-Aggregation 1 description ==TO-IDF-1== port link-type trunk undo port trunk permit vlan 1 port trunk permit vlan 21 100 (1)采用手工聚合方式 # 创建汇聚组1。 [H3C] link-aggregation group 1 mode manual # 将以太网端口Ethernet2/1/1至Ethernet2/1/3加入聚合组1。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] port link-aggregation group 1 [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] port link-aggregation group 1 [H3C-Ethernet2/1/2] interface ethernet2/1/3
[H3C-Ethernet2/1/3] port link-aggregation group 1 # 当聚合组端口序号连续时,可以直接把多个端口聚成一组,组号由系统自行分 配。 [H3C] link-aggregation ethernet2/1/1 to ethernet2/1/3 both (2)采用静态LACP聚合方式 # 创建静态汇聚组1。 [H3C] link-aggregation group 1 mode static # 将以太网端口Ethernet2/1/1至Ethernet2/1/3加入聚合组1。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] port link-aggregation group 1 [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] port link-aggregation group 1 [H3C-Ethernet2/1/2] interface ethernet2/1/3 [H3C-Ethernet2/1/3] port link-aggregation group 1 (3)采用动态LACP聚合方式 # 开启以太网端口Ethernet2/1/1至Ethernet2/1/3的LACP协议。 [H3C] interface ethernet2/1/1 [H3C-Ethernet2/1/1] lacp enable [H3C-Ethernet2/1/1] interface ethernet2/1/2 [H3C-Ethernet2/1/2] lacp enable [H3C-Ethernet2/1/2] interface ethernet2/1/3 [H3C-Ethernet2/1/3] lacp enable 设置以太网端口的速率speed { 10 | 100 | 1000 | 10000 | auto } 设置以太网端口连接的网线的类型mdi { across | auto | normal }
如何初始化配置H3C交换机
如何初始化配置H3C交换机 配置了一批H3C 3100交换机。现将配置过程中的方法总结下 1、连接配置电缆 1.1 将配置电缆的DB-9孔式插头接到要对交换机进行配置的PC的串口上; 1.2 将配置电缆的RJ-45 的一端连到交换机的Console 口上。 2、设置终端参数 2.1 打开PC,并在PC 上运行终端仿真程序(如超级终端) 2.2 设置终端参数(以Windows XP 的超级终端为例) 2.2.1 参数要求:波特率为9600,数据位为8,奇偶校验为无,停止位为1,流量控制为无 2.2.2 在超级终端属性对话框中选择【文件/属性】菜单项,进入属性窗口。点击属性窗口中的“设置”页签,进入属性设置窗口,在其中选择终端仿真为VT100,选择完成后,单击<确定>按钮。 3、起动交换机 接通交换机电源,起动交换机。 4、设置交换机名称
注:修改地址不需用undo 命令,只需重新输入ip address 命令即可用新地址替换原地址 [h3c-3100] ip address 192.168.12.12 255.255.255.0 // 修改ip 为:192.168.12.12/24 6、设置默认网关路由 如果不设置路由,交换机将不能与LAN外通信 [h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 设置192.168.12.1/24 为网关路由地址 注:修改、替换网关路由,需首先用undo 命令删除原来的路由 [h3c-3100] undo ip route-static 0.0.0.0 255.255.255.0 192.168.12.1 // 删除原有路由 [h3c-3100] ip route-static 0.0.0.0 255.255.255.0 192.168.12.254 // 设置新的网关路由 7、设置Console 用户登陆的口令认证 Console 用户有如下三种认证方式: None:不需要口令认证 Password: 需要简单的本地口令认证,包含明文(Simple)和密文(cipher) Scheme: 通过RADIUS 服务器或本地提供用户名和认证口令 配置命令如下:
H3C交换机常用配置命令
H3C交换机常用配置命令 一、用户配置
H3C配置经典全面教程(经验和资料收集整理版)汇总
H3C配置经典全面教程(经验和资料收集整理版) 1 H3C MSR路由器、交换机基本调试步骤(初学级别): 1.1如何登陆进路由器或交换机 1.1.1搭建配置环境 第一次使用H3C系列路由器时,只能通过配置口(Console)进行配置。1)将配置电缆的RJ-45一端连到路由器的配置口(Console)上。 2)将配置电缆的DB-9(或DB-25)孔式插头接到要对路由器进行配置的微机或终端的串口上。 备注:登陆交换机的方法与路由器的一致,现仅用路由器举。 1.1.2设置微机或终端的参数(进入路由器或交换机) 1)打开微机(笔记本电脑)或终端。如果使用微机进行配置,需要在微机上运行终端仿真程序,如Windows的超级终端。
2)第二步:设置终端参数 a、命名此终端 H3C或者自己想命的名 b、选择串口一般选用COM口,常选用COM1
c、设置终端具体参数(此处点击“默认值”即可) d、打开路由器的电源,路由器进行启动
e、当路由器启动完毕后,回车几下,当出现
H3C 3100简单配置命令
H3C交换机简单配置命令 1、配置主机名 [H3C]systemname H3C 2、配置console口密码 # 进入系统视图。
# 设置通过VTY0口登录交换机的用户进行Password认证。 [H3C-ui-vty0] authentication-mode password # 设置用户的认证口令为密码方式,口令为123456。 [H3C-ui-vty0] set authentication password cipher 123456 # 设置从VTY0用户界面登录后可以访问的命令级别为2级。 [H3C-ui-vty0] user privilege level 2 # 设置VTY0用户界面支持Telnet协议。 [H3C-ui-vty0] protocol inbound telnet 4、配置交换机VLAN 1 管理地址
H3C交换机开局配置
H3C交换机的开局配置详述 一、通过Console口进行本地登录 说明: S3610&S5510系列以太网交换机的缺省系统名为H3C,即命令行接口的提示符为H3C。以下配置举例中的命令行提示符均以H3C为例。 a)通过Console口进行本地登录简介 通过交换机Console口进行本地登录是登录交换机的最基本的方式,也是配置 通过其他方式登录交换机的基础。S3610&S5510系列以太网交换机缺省情况下 只能通过Console口进行本地登录。 用户终端的通信参数配置要和交换机Console口的配置保持一致,才能通过 Console口登录到以太网交换机上。交换机Console口的缺省配置如下。 1.交换机Console口缺省配置 b)通过Console口登录交换机 第一步:如图1-1所示,建立本地配置环境,只需将PC机(或终端)的串口通 过配置电缆与以太网交换机的Console口连接。 PC 1-1通过Console口搭建本地配置环境 第二步:在PC机上运行终端仿真程序(如Windows 3.X的Terminal或Windows 9X/Windows 2000/Windows XP的超级终端等,以下配置以Windows XP为例),
选择与交换机相连的串口,配置终端通信参数为:波特率为9600bit/s、8位数据位、1位停止位、无校验和无流控,如图1-2至图1-4所示。 1-2新建连接 1-3连接端口配置 1-4端口通信参数配置 第三步:以太网交换机上电,终端上显示设备自检信息,自检结束后提示用户键入回车,之后将出现命令行提示符(如
第四步:键入命令,配置以太网交换机或查看以太网交换机运行状态。需要帮 助可以随时键入“?”,具体的配置命令请参考本手册中相关模块的容。 二、配置交换机光端口、开通光链路 配置命令
H3C交换机恢复出厂和各种基本配置
H3C交换机不知道密码如何恢复出厂设置 1、开机启动,Ctrl+B进入bootrom菜单,选择恢复出厂设置 2、用com线连上电脑,用超级终端进入,然后重启电脑,看提示按ctrl+b进入bootrom模式,然后按照菜单提示删除flash中的.cfg文件,然后重启就可以了。或者进入后键入命令 reset save reboot 将Trunk端口添加到VLAN中 7.3.3将Trunk端口添加到VLAN中 Trunk端口可以允许多个VLAN通过,也就是可以加入多个VLAN,所以Trunk 端口的VLAN加入不可能是一个一个地加,而是采取批量添加的方式进行。但只能在以太网端口视图下进行配置,配置步骤如表7-11所示。
【示例1】使用port trunk permit vlan命令将中继端口Ethernet2/0/1加入到2、6、10、50~100 VLAN中。 1.
【示例2】使用undo port trunk permit vlan命令将中继端口Ethernet2/0/1从VLAN 1中删除。
H3C 网络知识学习 H3C 网络知识学习 2011-09-22 10:38:50|分类:H3C |字号订阅 以太网端口的链路类型 Access link: 只能允许某一个vlan的untagged数据流通过。 Trunk link:允许多个vlan的tagged数据流和某一个vlan的untagged数据流通过。Hybrid link:允许多个vlan的tagged数据流和多个vlan的untagged数据流通过。hybrid link端口可以允许多个vlan的报文发送时不携带标签,而Trunk端口只允许缺省vlan的报文发送时不携带标签。 三种类型的端口可以共存在一台设备上。 VLAN配置命令 创建vlan vlan 100 (1-4094) 删除vlan undo vlan 100 (1-4094) 在vlan中添加端口port ethernet 2/0/1 在vlan中删除端口undo port ethernet 2/0/1 将端口加入到vlan port access vlan 100 (1-4094)
H3C交换机配置详解
[S3600]H3C 交换机配置详解 本文来源于网络,感觉比较全面,给大家分享; 一.用户配置:
配置H3C交换机常用命令
H3C交换机常用步骤和命令 1.进入命令行sys 2.给交换机命名: sysname fuwuqi2 3.创建所属vlan: vlan 114 4.描述vlan 114 及分配情况: description fuwuqi2 5.把24个口划分到vlan114中: port e 1/0/1 to e 1/0/24 6.退出: quit 7.进入vlan 114: vlan 114 8.查看千兆口信息: dis int g 9.把25,26两个千兆口加到vlan 114中: port g 1/0/25 to g 1/0/26 10.退出: quit 11.进入vlan114 : int vlan 114 12.查看本接口信息dis this 13.退出quit 14.进入vlan 114虚接口下(可以配置管理地址):interface vlan-interface 114 15.配置管理地址ip address 111.115.76.98 27 16.查看信息dis this 17.退出quit 18.配置默认路由ip route-static 0.0.0.0 0.0.0.0 111.115.76.97(分别是目 的地址子网掩码网关) 19.建立一个登陆交换机的用户名local-user fuwuqi2 20.设置登陆密码password cipher fuwuqi2_2918 21.设置用户管理等级0-3,3是超级管理员authorization-attribute level 3 22.设置用“telnet”方式登陆service-type telnet 23.退出quit 24.打开telnet服务telnet server enable 25.设置0-5共6个用户可同时远程登陆user-interface vty 0 5 26.设置用户登陆方式,scheme是用户名+密码authentication-mode scheme 27.查看当前配置信息dis this 28.查看当前所有配置dis cur 29.保存配置信息save 30.查看交换机上有哪些VLAN dis vlan 31.查看各交换机端口状态及vlan情况: dis brief int 32.将某个端口加入到某个vlan中:sys Vlan 111 Port eth 1/0/1 33.查看当前各端口流量情况: dis int 34.查看交换机上mac地址:dis mac-address 物理地址 35.查看CPU占用:dis cup 36.静态IP与MAC地址绑定(不与端口绑定): sys arp static 192.168.11.204 0005-5d02-f2b3 查询:dis arp 192.168.11.204 取消:undo arp 192.168.11.204
H3C交换机操作手册
目录 H3C以太网交换机的基本操作........................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 串口操作配置................................................. 错误!未定义书签。 查看配置及日志操作........................................... 错误!未定义书签。 设置密码操作................................................. 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机VLAN配置............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 拓扑............................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机链路聚合配置......................................... 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。 配置步骤........................................................ 错误!未定义书签。 验证方法........................................................ 错误!未定义书签。H3C以太网交换机STP配置.............................................. 错误!未定义书签。 知识准备........................................................ 错误!未定义书签。 操作目的........................................................ 错误!未定义书签。 操作内容........................................................ 错误!未定义书签。 设备准备........................................................ 错误!未定义书签。 网络拓扑........................................................ 错误!未定义书签。

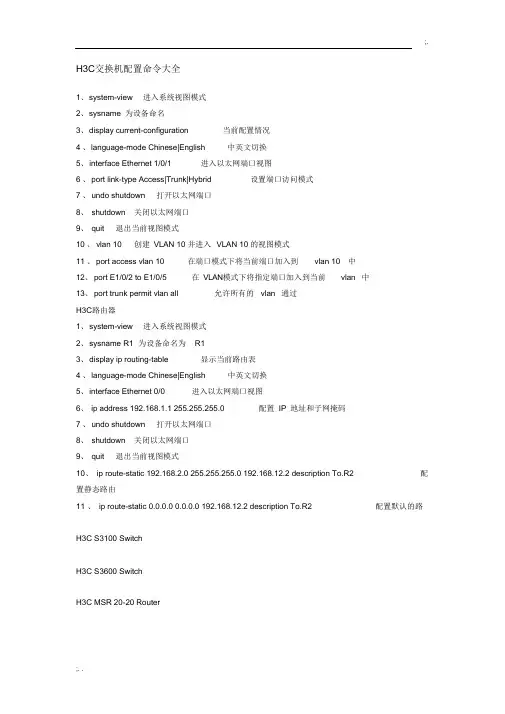

H3C交换机常用命令
