预分支电缆、电缆穿刺线夹施工技术
预分支电缆施工技术
1.主要技术内容
（1）技术特点：分支电缆是近年来的一项新技术产品，该产品根据各个具体建筑的结构特点和配电要求，将主干电缆、分支线电缆、分支连接体三部分进行特殊设计与制造，产品到现场经检查合格后可直接安装就位，极大地缩短了施工周期、减少了材料费用和施工费用，更好地保证了配电的可靠性。预分支电缆由三部分组成：主干电缆、分支线、起吊装置，并具有三种类型：普通型、阻燃型、耐火型。预分支电缆是高层建筑中母线槽供电的替代产品，具有供电可靠、安装方便、占用建筑面积小、故障率低、价格便宜、免维修等优点，目前已广泛应用于中高层建筑采用电气竖井垂直供电的系统和隧道、机场、桥梁、公路等供电系统。
(2）施工技术：采用预分支电缆技术时，应先行测量建筑电气竖井的实际尺寸(竖井高度、层高、每层分支接头位置等)，同时结合实际配电系统安装的位置量身定制，为避免因楼层功能改变引起容量的变动，宜将预分支电缆的干线和支线截面均放大一级，特殊情况还应预留分支线以供备用。
(3)预分支电缆的安装：预分支电缆可以吊装或放装，采用放装（从上往下或从未端开始施放），用户需要向制造厂家提出，电缆在出厂复绕时要逆向复绕。无论是吊装还是放装，安装时每一楼层都要有专人监护，以免电缆刮伤。在电缆提升前应先安装钢丝网套，钢丝网套安装时要用扎紧线与电缆扎紧，其扎紧线应位于网套的末端。在电缆全部吊好后应及时将电缆固定在安装支架上，以减少网套承受的拉力，从而避免因拉力过大把电缆外护套拉坏。
2.技术指标
《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303、《预制分支电力电缆安装》标准图集00D101-7。
3.适用范围
适用于中高层建筑交流额定电压为0.6/1kV、中小负荷的配电线路。
4.已应用典型工程
杭州西湖文化广场环球中心、宁波万豪大酒店。
电缆穿刺线夹施工技术
1.主要技术内容
(1)技术特点：电缆穿刺线夹施工技术，是一种新型的电缆连接器技术，是代替分线箱、T接箱最佳的产品，施工时无需截断主电缆，可在电缆任意位置做分支，不需要对导线和线夹做特殊处理，操做简单、快捷，与常规接线方式相比，免去了剥除绝缘层、搪锡或压接端子、绝缘包扎等工序，减少了绝缘层、电线头等施工垃圾，降低了常规做法难以避免的环境污染，节省人工和安装费用。
(2）施工工艺：一般穿刺分支接头结构多采用绝缘线芯穿刺线夹工艺制作，穿刺分支电
缆的绝缘穿刺线夹具有力矩螺母和穿刺结构，力矩螺母用于保证恒定的接触压力，确保良好的电气接触，并同穿刺结构一起使安装简便可靠。绝缘穿刺线夹的使用对干线的机械性能和电气性能影响小。

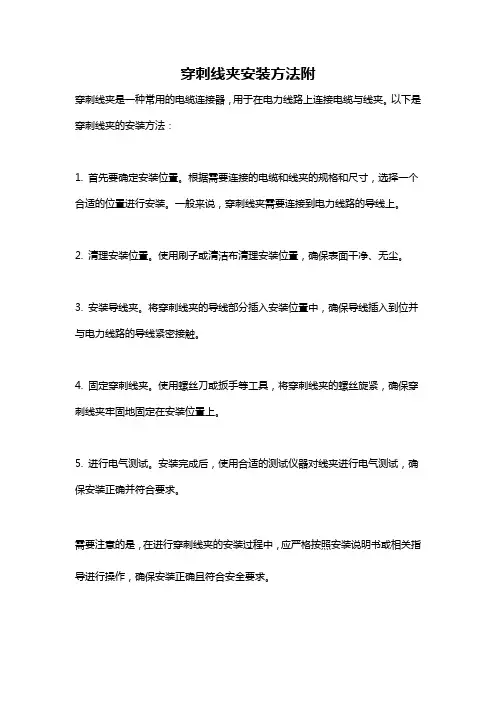

(3）施工方法：采用电缆穿刺线夹施工时，首先在主线电缆上确定好分支线的位置，并在确定的部位剥去200～500mm外护套，将主线电缆芯线分叉，无需剥去电缆芯线内护层（绝缘层），将分支线直接插入具有防水功能的支线帽内（无需剥去绝缘层），再将线夹固定在主线电缆分支芯线处，在连接处用手拧紧线夹螺母，最后用套筒板手套固定线夹按顺时针拧紧线夹上的力矩螺母，当穿刺刀片与金属导体的接触达到最佳效果时力矩螺母便会自动断离，如图6.10所示，不需要对导线和线夹做特殊处理。
图6.10穿刺线夹安装示意图
2.技术指标
《电气装置安装工程电缆线路施工及验收规范》GB50168、《建筑电气工程施工质量验收规范》GB50303、产品技术标准。
3.适用范围
适用于中高层建筑1kV电系统绝缘电缆的分支连接。分支连接适用于1.5～400mm2铜、铝导体的绝缘电缆。
4.已应用典型工程
北京四季青服装交易中心工程、浙江建设综合大厦（元茂大厦）等。
