蒸汽发生器工作原理概述

蒸汽发生器工作原理概述

现如今，市场上的蒸汽发生器五花八门，许多人一时不知如何抉择，尤其对于选择困难症的人更为艰难。那么，究竟该如何选择蒸汽发生器呢?诺贝思告诉你诀窍。

大家都知道，在买衣服时我们通常会考虑衣服价格、款式、质量等因素。然而，在购买蒸汽发生器时，我们考虑的因素当然会不一样，此时，以下4个因素就显得格外重要：

1、企业荣誉资质。由于许多蒸汽发生器企业并不在我们所在的城市，而我们也不会专程去厂家了解蒸汽发生器的真实情况，再者，蒸汽发生器由于体积大、质量重等退换也将带来不便。由于以上种种问题，选择一个有资质、信誉好的企业必然成为了重中之重。而选择取得特种设备制造许可证的老牌厂家自然放心；

2、企业是否有独立的研发中心。对于科技来说，自主研发是再重要不过了，拥有自主研发的蒸汽发生器企业技术先进、专业安全，可大大提高生产效率，减少不必要的麻烦；

3、企业是否拥有生产厂房。拥有生产厂房的蒸汽发生器企业，在价格上自然比没有的优惠许多。没有中间商赚差价，没有代理收取佣金，与厂家直接联系，并说明自己的需求，这才是真正的便宜；

4、企业文化。不可否认的是，一个企业的文化对其产品有举足轻重的影响。我们在选择蒸汽发生器时，自身利益才是我们最终考虑的问题，而选择“用户至上”的企业才能真正解决自身问题。

蒸汽发生器(俗称锅炉)是利用燃料或其他能源的热能把水加热成为热水或蒸汽的机械设备。锅的原义是指在火上加热的盛水容器，炉是指燃烧燃料的场所，锅炉包括锅和炉两大部分。

2014年9月20日，国家科技重大专项高温气冷堆核电站的核心设备蒸汽发生器，近日完成首套螺旋盘管组件的安装，标志着我国高温气冷堆蒸汽发生器主要制造工艺瓶颈获得突破。

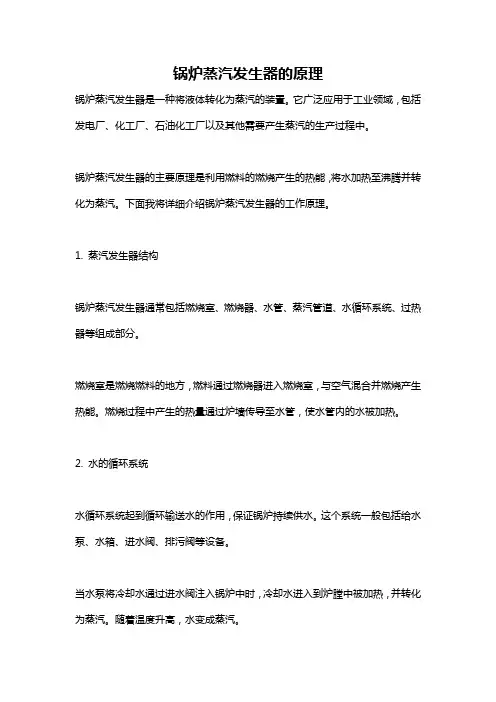

因为蒸汽发生器和常规的锅炉不一样，因为它不需要年检，所以最近有很多的用户问我蒸汽发生器的原理，蒸汽发生器是怎么工作的，今天就由我给大家分析一下蒸汽发生器的工作原理

蒸汽发生器在水汽系统方面，给水在加热器中加热到一定温度，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。

分离出来的饱和蒸汽由锅筒上部流往蒸汽机过热器,继续吸热成为450℃的过热蒸汽，然后送往汽轮机。在燃烧和烟风系统方面，送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后，再经过除尘装置，除去其中的飞灰，最后由引风机送往烟囱排向大气。

蒸汽发生器主要由供水系统、自控系统、炉胆与加热系统和安全保护系统等组成。它的基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，炉胆内电热管继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程均可通过指示灯自动显示。

蒸汽发生器的功能

1、蒸汽发生器电源异常保护功能：锅炉立刻停止运行。

2、蒸汽发生器漏电保护功能：控制系统检测到电热元件漏电后，将自动切断电源。

3、蒸汽发生器缺水保护：当锅炉缺水时及时切断加热管控制电路，防止加热管发生干烧损坏，同时控制器发出缺水报警指示。

4、蒸汽发生器电源异常保护功能：锅炉立刻停止运行。

电蒸汽发生器的特点

1、蒸汽发生器采用先进的电加热管，其表面负荷低，使用寿命长。

2、蒸汽发生器锅炉启动、停止速度快，运行负荷调节范围大，调节速度快，操作简单。

3、蒸汽发生器加热元件根据温差及负荷的变化自动调整加热管的投入组数，并可自动转换投入次序，不仅节约能耗，而且使每组加热管的运行时间均衡，从而均匀加热管的寿命。

4、蒸汽发生器加热元件亦可手动投入或停止，方便用户灵活调整锅炉发热量。

5、蒸汽发生器采用先进的电脑锅炉控制器，具有性能可靠、自动化程度高、使用方便等优点。

6、蒸汽发生器使用配件，均选用国内外优质产品，并经试炉检验，保证了锅炉的长期正常运行。

7、蒸汽发生器大功率电采用炉体与控制柜分离方式，避免了电器元件受热而影响使用

蒸汽发生器的用途

蒸汽发生器为食品蒸煮加工、印染、制药、服装熨烫、筑路养护、提供生产用汽，医疗机构提供消毒用汽，为其它企事业、宾馆酒店，浴室通过水箱加热提供生活热水。洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用。食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用其他行业：（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲美容会所）桑拿洗浴、热交换设备等。

蒸汽发生器的工作原理

蒸汽发生器在水汽系统方面，给水在加热器中加热到一定温度，经给水管道进入省煤器，进一步加热以后送入锅筒，与锅水混合后沿下降管下行至水冷壁进口集箱。水在水冷壁管内吸收炉膛辐射热形成汽水混合物经上升管到达锅筒中，由汽水分离装置使水、汽分离。

分离出来的饱和蒸汽由锅筒上部流往蒸汽机过热器,继续吸热成为450℃的过热蒸汽，然后送往汽轮机。在燃烧和烟风系统方面，送风机将空气送入空气预热器加热到一定温度。在磨煤机中被磨成一定细度的煤粉，由来自空气预热器的一部分热空气携带经燃烧器喷入炉膛。燃烧器喷出的煤粉与空气混合物在炉膛中与其余的热空气混合燃烧，放出大量热量。燃烧后的热烟气顺序流经炉膛、凝渣管束、过热器、省煤器和空气预热器后，再经过除尘装置，除去其中的飞灰，最后由引风机送往烟囱排向大气。

蒸汽发生器特点

1、蒸汽发生器燃烧稳定;

2、能在较低的运行压力下，获得较高的工作温度;

3、供热温度稳定，能精确地进行调整，热效率高;

4、蒸汽发生器运行控制和安全检测装置完备。

蒸汽发生器的安装调试

1，检查水、气管道密封性是否良好。

2，检查电器线路，尤其是加热管上的连接线是否连接和接触良好。

3，检查水泵工作是否正常。

4，初次加热时要观察压力控制器的灵敏度(在控制范围之内)及压力表读数是否准确(指针是否零)。

5，必须接地保护。

蒸汽发生器的保养

1，每次试用期要检查是否打开进水阀，严禁干烧!

2，每次(天)使用后要排污(必须留1-2kg/c㎡压力后打开排污阀，把锅炉内污垢完全排出)。

3，每次排污完毕后建议开启所有阀门，关闭电源。

4 、每个月加次除垢剂及中和剂(按说明添加)。

5、定期检查线路，对老化的线路及电器进行更换。

6、定期打开加热管彻底清理一次发生器炉内水垢。

7、每年要对蒸汽发生器进行年检(送当地锅炉检验所)，安全阀、压力表必须校验。

蒸汽发生器使用注意事项

1、必须及时排污，否则影响制气效果及机器寿命。

2、严禁在带汽压时紧固零部件，以免造成损伤。

3、严禁在有气压状态下，关闭出气阀门，进行关机冷却。

4、请匆碰撞玻璃液位管，使用中若发现玻璃管碎裂应立即关闭电源和进水管，设法把压力降低为0排空水后更换液位管。

5、严禁在满水(严重超过水位计最高水位)状态下加热工作。

蒸汽发生器常见故障及处理方法

蒸汽发生器产生一定压力的汽源，供给蒸汽熨斗、去渍台等设备使用。

蒸汽发生器主要有两大部分组成，即加热部分，注水部分。按其控制来分，加热部分又分电接点压力表控制加热(这种发生器都装有控制线路板)和压力控制器控制加热。注水部分又分人工注水和水泵注水两种。

蒸汽发生器常见故障，大体可分两大部分：一是加热部分常见故障;二是注水部分的常见故障。

一、注水部分常见的故障：

(一)自动注水发生器不注水：

(1)检查水泵电机有无电源或缺相，令其正常。

(2)检查水泵继电器有无电源，令其正常。线路板无输出电源给继电器线圈，更换线路板。

(3)检查高水位电极和外壳是否接好，端点是否锈蚀，令其正常。

(4)检查水泵压力和电机转速，修理水泵或更换电机(水泵电机功率不小于550W)。

(5)凡是使用浮漂液位控制器注水的发生器，除检查电源外，要检查浮漂液位控制器低水位触点是否锈蚀或接反，修复后正常。

(二)自动注水发生器注水不停：

(1)检查线路板控制水位电极电压是否正常。否，更换线路板。

(2)修理高水位电极，使之接触良好。

(3)使用浮漂液位控制器的发生器，首先检查高水位触点是否接触良好，其次检查浮漂是否浮起或漂罐进水，更换即好。

二、加热部分常见故障：

(一)发生器不加热：

(1)检查加热器是否良好。这项检查很简单。加热器在浸水中用万能表量其外壳是否通地，用迈格表量其绝缘程度。检查结果，加热器完好无损。

(2)检查加热器电源，用万能表量其进线电源是否无电或缺相(相电压一定要平衡)，进线电源和接地线正常。

(3)检查交流接触器线圈是否有电源，无电源，继续检查线路板有无输出220V交流电压。检查结果，输出电压和线路板一切正常，反之更换部件。

(4)检查电接点压力表。电接点压力表是从线路板输出的电压，一相是控制高位点，另一相是控制低位点，在水位适量时电极(探针)接通，使电接点压力表输出电压接通交流接触器，开始加热。水位不够时，电接点压力表无输出电压，断开加热。

通过逐项检查，发现零部件损坏及时更换，故障随即排除。

采用压力控制器控制的发生器，因为没有水位显示，没有线路板控制，它的加热控制主要是通过浮漂液位器控制。当水位适量时，浮漂漂浮点接通控制电压，使交流接触器工作，开始加热。这种发生器结构简单，目前市场使用流通较多。此种发生器常见的不加热故障，大都是出现在浮漂液位控制器上。首先检查浮漂液位控制器外部接线，上下点控制线是否接对，然后拆出浮漂液位控制器，看其漂浮是否灵活。这时可以用手动，用万能表量其上下控制点是否能接通。检查后一切正常，再检查浮漂罐是否进水。浮漂罐进水，换其浮漂罐，故障即排除。

(二)发生器加热不停：

(1)检查线路板是否损坏。线路板的控制电压直接控制交流接触器的线圈。当线路板损坏交流接触器不能断电，加热不停，换其线路板。

(2)检查电接点压力表。电接点压力表的启动点和高位点不能脱开，使交流接触器线圈始终工作，加热不停，换其压力表。

(3)检查压力控制器接线是否接对，或调整点调之过高。

(4)检查浮漂液位控制器是否卡住。接点脱不开，使之加热不停。维修或更换部件。
