铬元素在合金钢中的作用
铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。
铬是中强碳化物形成元素，钢中的铬一部分置换铁形成合金渗碳体，提高其稳定性；一部分溶入铁素体中，产生固溶强化，提高铁素体的强度和硬度。含量低时可能形成铬的合金渗碳体（Fe、Cr）3C，而随铬含量的增加，钢中的碳化物逐步变为Cr23C6和Cr7C3。由于铬在奥氏体中的扩散速度比较小，加之阻碍碳的扩散，因而可提高奥氏体的稳定性，使C曲线右移，降低临界冷却速度，提高淬透性。铬也因降低相变温度，从而可使碳化物在较低温度析出，使组织和碳化物细化。在铬含量较高的合金钢中铬有使碳化物分散孤立分布的趋势。铬也明显地提高钢的强度，在相同的强度硬度条件下，铬钢有比碳钢高的塑性。铬在钢中有使残留奥氏体增加的趋势。高速钢中铬合金化的理论和实践已经证明，铬含量超过一定量后淬火钢中残留奥氏体数量大幅度增加。含铬的合金结构钢也有回火脆性倾向。
铬在渗碳钢中有强烈提高渗碳层含碳量的作用，当钢中含铬量达到1.5%时，渗碳层表层含碳量达到最大值；同时铬还提高渗碳钢的淬透性，在渗碳钢中铬含量一般小于2%。在调质钢中铬是提高淬透性的主要元素，可细化晶粒，提高回火抗力，但也增加第二类回火脆性的敏感性，因此在调质钢中铬的含量一般为1%～2%。铬在高温轴承钢中的含量一般在4%左右，Cr23C6型碳化物在淬火时几乎全部溶解并固溶于基体中，起到了减小淬火变形、细化晶粒及提高韧性作用。铬是冷
作模具钢的基本元素，在低合金冷作模具钢中含铬0.5%～1.5%，高强韧性钢中含铬4%～5%，高耐磨微变形钢中含铬6%～12%。
www.z https://www.360docs.net/doc/322236907.html, https://www.360docs.net/doc/322236907.html,
低合金钢中合金元素作的作用
合金元素在钢中的作用 随着现代工业和科学技术的不断发展，在机械制造中，对工件的强度、硬度、韧性、塑性、耐磨性以及其他各种物理化学性能的要求愈来愈高，碳钢已不能完全满足这些要求了。 原因： ①由碳钢制成的零件尺寸不能太大。否则，因淬透性不够而不 能满足对强度与塑性、韧性的要求。加入合金元素可增大淬 透性。 ②用碳钢制成的切削刀具不能满足切削红硬性的要求。用合金 工具钢、高速钢和硬质合金。 ③碳钢不能满足特殊性能的要求，如要求耐热、耐低温、抗腐 蚀、有强烈磁性或无磁性等等，只有特种的合金钢才能具有 这些性能。 合金钢是以碳钢为基础，金相组织和相应的碳钢大体上是相似的。在钢中加入合金元素，钢的机械性能显著提高。弄清楚各种合金元素对钢材的影响对控制产品质量有非常大的作用。 1 合金元素在钢中的存在方式 1.1 合金元素与钢中的碳相互作用，形成碳化物存在于钢中 按合金元素在钢中与碳相互作用的情况，它们可以分为两大类：(1) 不形成碳化物的元素(称为非碳化物形成元素)，包括镍、硅、铝、钴、铜等。由于这些元素与碳的结合力比铁小，因此在钢中它们不能与碳化合，它们对钢中碳化物的结构也无明显的影响。
(2) 形成碳化物的元素(称为碳化物形成元素)，根据其与碳结合力的强弱，可把碳化物形成元素分成三类。 1）弱碳化物形成元素：锰 锰对碳的结合力仅略强于铁。锰加入钢中，一般不形成特殊碳化物(结构与Fe3C不同的碳化物称为特殊碳化物)，而是溶入渗碳体中。 2）中强碳化物形成元素；铬、钼、钨 3）强碳化物形成元素：钒、铌、钛 有极高的稳定性，例如TiC在淬火加热时要到1000℃以上才开始缓慢的溶解，这些碳化物有极高的硬度，例如在高速钢中加人钒，形成V4C，使之有更高的耐磨性。 1.2 合金元素溶解于铁素体(或奥氏体)中，以固溶体形式存在于钢中。 1.3 合金元素与钢中的氮、氧、硫等化合，以氮化物、氧化物、硫化物和硅酸盐等非金属夹杂物的形式存在于钢中。 1.4 游离态，即不溶于铁，也不溶于化合物：铅，铜 2 合金元素对钢的平衡组织的影响 表现在改变铁碳合金状态图。 2.1 合金元素对钢临界温度的影响 锰、镍、铜使A3线降低，钼、钨、硅、钒使A3线升高。同样影响A1，影响程度更大。 2.2 合金元素对钢共析点（S点）位置的影响
合金元素在钢中的作用完整版
了合金化而加入的合金元素，最常用的有硅、猛、珞、線、钳、鹄、帆，钛，锐、硼、铝等。现分别说明它们在钢中的作用。 1、硅在钢中的作用： （1）提高钢中固溶体的强度和冷加工硕化程度使钢的韧性和塑性降低。 （2）硅能显著地提高钢的弹性极限、屈服极限和屈强比，这是一般弹簧钢。（3）耐腐蚀性。硅的质量分数为15% — 20%的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层Si02薄膜，从而提高钢在高温时的抗氧化性。 缺点：（4）使钢的焊接性能恶化。 2、镭在钢中的作用 （1）镭提高钢的淬透性。 （2）镭对提高低碳和中碳珠光体钢的强度有显著的作用。 （3）镭对钢的高温瞬时强度有所提高。 镭钢的主要缺点是，①含猛较高时，有较明显的回火脆性现象；②镭有促进晶粒长大的作用，因此镭钢对过热较敬感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钮、飢、钛等来克服：⑧当镭的质量分数超过1%时, 会使钢的焊接性能变坏，④镭会使钢的耐锈蚀性能降低。 3、珞在钢中的作用 （1）珞可提高钢的强度和硬度。 （2）珞可提高钢的高温机械性能。 （3）使钢具有良好的抗腐蚀性和抗氧化性 （4）阻止石墨化 （5）提高淬透性。 缺点：①辂是显著提高钢的脆性转变温度②辂能促进钢的回火脆性。4、W 在钢中的作用 （1）可提高钢的强度而不显著降低其韧性。 （2）银可降低钢的脆性转变温度，即可提高钢的低温韧性。 （3）改善钢的加工性和可焊性。 （4）银可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐8 /I 蚀。 5、钮在钢中的作用 （1）铝对铁素体有固溶强化作用。 （2）提高钢热强性 （3）抗氢侵蚀的作用。 （4）提高钢的淬透性。 缺点：钮的主要不良作用是它能使低合金钳钢发生石墨化的倾向。6、钩在钢中的作用 （1）提高强度 （2）提高钢的高温强度。 （3）提髙钢的抗氢性能。
合金元素在钢中的主要作用
§5－1 合金元素在钢中的主要作用 教学过程 一、复习提问： 碳素钢的性能特点 二、新课教学： 合金元素在钢中的主要作用（强化铁素体、形成合金碳化物、细化晶粒、提高钢的淬透性、提高钢的回火稳定性） 三、课后小结： 合金钢与碳素钢的区别 四、作业安排： 练习册P23，一、1、2；二、1、2、4；三、6 五、板书设计（见下页）： 六、教学后记： §5－1 合金元素在钢中的主要作用 1、定义：为改善钢的性能，在冶炼时有目的地加入一种或几种合金元素的钢。 2、含碳量：＜2.11%。 3、常用元素： Cr铬、Ni镍、Mo钼、W钨、V钒、Ti钛、Al铝、B硼、Nb铌、Nd钕。 4、合金元素的影响： 可以得到所需的力学性能，用于重要零件； 特殊物理（熔点、磁性）、化学（耐热、耐腐蚀）性能； 特殊工艺性能（焊接、热处理）； 使C曲线右移，淬透性提高。 一、强化铁素体（除铅外）： 1、存在形式： 大多数合金元素溶于α-Fe，形成合金铁素体。 2、作用： 3、对韧性的影响： Si＜1.0%、Mn＜1.5%，F韧性不下降，超过此量，则F韧性下降。 Cr≤2%、Ni≤5%，明显强化F，提高F韧性。 二、形成合金碳化物： 1、存在形形式（合金元素与碳亲和力不同）：
（1）非碳化物形成元素：镍、钴、铜、硅、铝、硼，不形成碳化物，溶于F 和A ，形成合金F 和合金A 。 （2）弱碳化物形成元素：Mn 锰，与碳亲和力弱，大部分溶于F 或A ，少部分溶于Cm ，形成合金渗碳体。 （3）中碳化物形成元素：Cr 铬、Mo 钼、W 钨，和碳亲和力强，形成合金渗碳体，硬度提高，明显提高低合金钢强度，组织比Cm 稳定。 （4）强碳化物形成元素：V 钒、Nb 铌、Ti 钛，与碳形成特殊碳化物，比合金Cm 有更高的熔点、硬度和耐磨性，组织更稳定。 2、作用： 碳化物种类、性能、在钢中分布状态，直接影响钢的性能、热处理相变。 如果碳化物以弥散状分布，则强度↑、硬度↑、耐磨性↑，对工具钢有重要意义。 三、细化晶粒（除Mn 外）： 1、元素作用： Mn 使晶粒长大倾向增大，即过热。 其他元素加热时抑制A 长大，降低长大速度 V 、Nb 、Ti 形成的碳化物，铝在钢中形成的AlN 、Al2O3细小质点，相当于孕育剂，增加形核率。 2、结果： 细化晶粒，使强度↑、韧性↑。使晶粒细化。 四、提高钢的淬透性(除钴外)： 1、作用： 合金元素溶于A ，使过冷A 稳定性增强，推迟珠光体转变，使C 曲线右移，V 临↓、淬透性↑。 2、结果： 淬透性好，可采用冷却能力较低的介质，防变形、开裂，保持尺寸和形状精度。 在同样淬火条件下，合金钢淬硬层较深，大截面零件组织均匀，综合力学性能提高。 3、常用元素：Mo 、Mn 、Cr 、Ni 、Si 、B 。 4、特例：微量的B （0.0005%～0.003%）可明显提高淬透性。 五、提高钢的稳定性： 1、回火稳定性：钢在回火时，抵抗软化、抵抗硬度下降的能力。 2、产生原因：合金元素阻碍M 分解，且碳化物不易析出，即使析出也不易长大，保持较大弥散度，硬度下降慢。
元素对合金的影响
元素对合金的影响 元素对合金的影响 主要合金元素 合金钢的主要合金元素有硅、锰、铬、镍、钼、钨、钒、钛、铌、锆、钴、铝、铜、硼、稀土等。其中钒、钛、铌、锆等在钢中是强碳化物形成元素,只要有足够的碳,在适当条件下,就能形成各自的碳化物,当缺碳或在高温条件下,则以原子状态进入固溶体中;锰、铬、钨、钼为碳化物形成元素,其中一部分以原子状态进入固溶体中,另一部分形成置换式合金渗碳体;铝、铜、镍、钴、硅等是不形成碳化物元素,一般以原子状态存在于固溶体中。 [编辑本段]合金钢的分类 一般分类 合金钢种类很多,通常按合金元素含量多少分为低合金钢(含量<5%),中合金钢(含量5%~10%),高合金钢(含量>10%);按质量分为优质合金钢、特质合金钢;按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢(如软磁钢、永磁钢、无磁钢)等。在钢中除含铁、碳和少量不可避免的硅、锰、磷、硫元素以外,还含有一定量的合金元素,钢中的合金元素有硅、锰、钼、镍、硌、矾、钛、铌、硼、铅、稀土等其中的一种或几种,这种钢叫合金钢。各国的合金钢系统,随各自的资源情况、生产和使用条件不同而不同,国外以往曾发展镍、硌钢系统,我国则发现以硅、锰、钒、钛、铌、硼、铅、稀土为主的合金钢系统合金钢在钢的总产量中约占百分之十几,一般是在电炉中冶炼的按用途可以把合金钢分为8大类,它们是:合金结构钢、弹簧钢、轴承钢、合金工具钢、高速工具钢、不锈钢、耐热不起皮钢,电工用硅钢。调质钢1.中碳型合金钢,合金元素含量较低;2.强度较高;3.用于高温螺栓、螺母材料等。弹簧钢1含碳量比调质钢高; 2经调质处理,强度较高抗疲劳强度较高;3用于弹簧材料。滚动轴承钢1高碳型合金钢,合金含量较高;2具有高而均匀的硬度和耐磨性;3用于滚动轴承。合金工具钢量具钢1高碳型合金钢,合金元素含量较低;2具有高的硬度和耐磨性,机加工性能好,稳定性好;3用于量具材料。特殊性能钢不锈钢1低碳高合金钢;2抗腐蚀性好;3用于抗腐蚀、部分可做耐热材料。耐热钢1低碳高合金钢;2耐热性能好;3用于耐热材料、部分可做抗腐蚀材料。低温钢1低碳合金钢,根据耐低温程度合金元素有高有低;2抗低温性好;3用于低温材料(专用钢为镍钢)。 根据碳化物的倾向分类
合金元素在钢中的主要作用

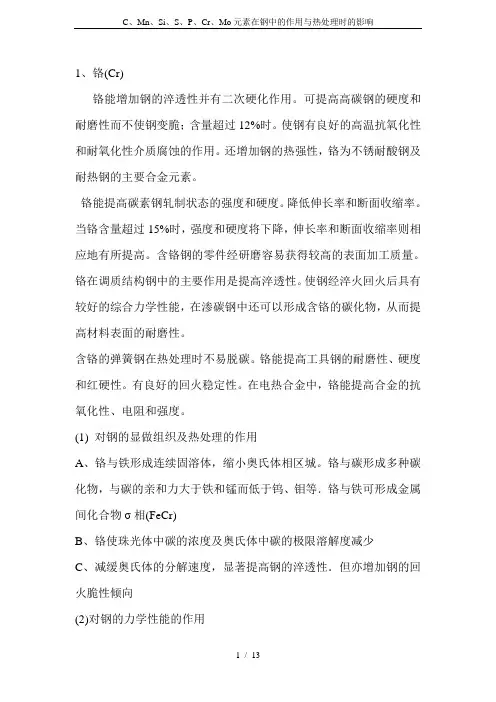

简述几种常见合金元素在钢中的主要作用 为了改善和提高钢的某些性能和使之获得某些特殊性能而有意在冶炼 过程中加入的元素称为合金元素。常用的合金元素有铬，镍，钼，钨，钒，钛，铌，锆，钴，硅，锰，铝，铜，硼，稀土等。磷，硫，氮等在某些情况下也起到合金的作用。 (1)铬(Cr) 铬能增加钢的淬透性并有二次硬化的作用，可提高碳钢的硬度和耐磨性而不使钢变脆。含量超过12%时，使钢有良好的高温抗氧化性和耐氧化性腐蚀的作用，还增加钢的热强性。铬为不锈钢耐酸钢及耐热钢的主要合金元素。 铬能提高碳素钢轧制状态的强度和硬度，降低伸长率和断面收缩率。当铬含量超过15%时，强度和硬度将下降，伸长率和断面收缩率则相应地有所提高。含铬钢的零件经研磨容易获得较高的表面加工质量。 铬在调质结构中的主要作用是提高淬透性，使钢经淬火回火后具有较好的综合力学性能，在渗碳钢中还可以形成含铬的碳化物，从而提高材料表面的耐磨性。 含铬的弹簧钢在热处理时不易脱碳。铬能提高工具钢的耐磨性、硬度和红硬性，有良好的回火稳定性。在电热合金中，铬能提高合金的抗氧化性、电阻和强度。 （2）镍（Ni） 镍在钢中强化铁素体并细化珠光体，总的效果是提高强度，对塑性的影响不显著。一般地讲，对不需调质处理而在轧钢、正火或退火状态使用的低碳钢，一定的含镍量能提高钢的强度而不显著降低其韧性。据统计，每增加1%的镍约可提高强度。随着镍含量的增加，钢的屈服程度比抗拉强度提高的快，因此含镍钢的比可较普通碳素钢高。镍在提高钢强度的同时，对钢的韧性、塑性以及其他工艺的性能的损害较其他合金元素的影响小。对于中碳钢，由于镍降低珠光体转变温度，使珠光体变细；又由于镍降低共析点的含碳量，因而和相同的碳含量的碳素钢比，其珠光体数量较多，使含镍的珠光体铁素体钢的强度较相同碳含量的碳素钢高。反之，若使钢的强度相同，含镍钢的碳含量可以适当降低，因而能使钢的韧性和塑性有所提。镍可以提高钢对疲劳的抗力和减小钢对缺口的敏感性。镍降低钢的低温脆性转变温度，这对低温用钢有极重要的意义。含镍%的钢可在-100℃时使用，含镍9%的钢则可在 -196℃时工作。镍不增加钢对蠕变的抗力，因此一般不作为热强钢的强化元素。 镍含量高的铁镍合金，其线胀系数随镍含量增减而显著变化，利用这一特性，可以设计和生产具有极低或一定线胀系数的精密合金、双金属材料等。 此外，镍加入钢中不仅能耐酸，而且也能抗碱，对大气及盐都有抗蚀能力，镍是不锈耐酸钢中的重要元素之一。 （3）钼（Mo）
常用合金元素在钢中的作用
几种常用合金元素在钢中的作用 为了合金化而加入的合金元素，最常用的有硅、锰、铬、镍、钼、钨、钒，钛，铌、硼、铝等。现分别说明它们在钢中的作用。 1、硅在钢中的作用: (1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低。 (2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比,这是一般弹簧钢。 (3)耐腐蚀性。硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。 缺点：（4）使钢的焊接性能恶化。 2、锰在钢中的作用 （1）锰提高钢的淬透性。 （2）锰对提高低碳和中碳珠光体钢的强度有显著的作用。 （3）锰对钢的高温瞬时强度有所提高。 锰钢的主要缺点是，①含锰较高时，有较明显的回火脆性现象；②锰有促进晶粒长大的作用，因此锰钢对过热较敏感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钼、钒、钛等来克服：⑧当锰的质量分数超过1％时，会使钢的焊接性能变坏，④锰会使钢的耐锈蚀性能降低。 3、铬在钢中的作用 （1）铬可提高钢的强度和硬度。 （2）铬可提高钢的高温机械性能。 （3）使钢具有良好的抗腐蚀性和抗氧化性 （4）阻止石墨化 （5）提高淬透性。 缺点：①铬是显著提高钢的脆性转变温度②铬能促进钢的回火脆性。 4、镍在钢中的作用 （1）可提高钢的强度而不显著降低其韧性。 （2）镍可降低钢的脆性转变温度，即可提高钢的低温韧性。 （3）改善钢的加工性和可焊性。 （4）镍可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐蚀。 5、钼在钢中的作用 （1）钼对铁素体有固溶强化作用。 （2）提高钢热强性 （3）抗氢侵蚀的作用。 （4）提高钢的淬透性。 缺点：钼的主要不良作用是它能使低合金钼钢发生石墨化的倾向。 6、钨在钢中的作用 (1) 提高强度 （2）提高钢的高温强度。 （3）提高钢的抗氢性能。 （4）是使钢具有热硬性。因此钨是高速工具钢中的主要合金元素。 7、钒在钢中的作用 (1)热强性。 （2）钒能显著地改善普通低碳低合金钢的焊接性能。 8、钛在钢中的作用 （1）钛能改善钢的热强性，提高钢的抗蠕变性能及高温持久强度； （2）并能提高钢在高温高压氢气中的稳定性。使钢在高压下对氢的稳定性高达600℃以
合金元素在合金钢中的作用
合金元素在合金钢中的作用 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有－%的硅。如果钢中含硅量超过硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入－%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰－%。在碳素钢中加入%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于%，优质钢要求小于%。在钢中加入的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。 7、镍(Ni)：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故应尽量采用其他合金元素代用镍铬钢。 8、钼(Mo)：钼能使钢的晶粒细化，提高淬透性和热强性能，在高温时保持足够的强度和抗蠕变能力(长期在高温下受到应力，发生变形，称蠕变)。结构钢中加入钼，能提高机械性能。还可以抑制合金钢由于火而引起的脆性。在工具钢中可提高红性。 9、钛(Ti)：钛是钢中强脱氧剂。它能使钢的内部组织致密，细化晶粒力；降低时效敏感性和冷脆性。改善焊接性能。在铬18镍9奥氏体不锈钢中加入适当的钛，可避免晶间腐蚀。 10、钒(V)：钒是钢的优良脱氧剂。钢中加%的钒可细化组织晶粒，提高强度和韧性。钒与碳形成的碳化物，在高温高压下可提高抗氢腐蚀能力。 11、钨(W)：钨熔点高，比重大，是贵生的合金元素。钨与碳形成碳化钨有很高的硬度和耐磨性。在工具钢加钨，可显著提高红硬性和热强性，作切削工具及锻模具用。 12、铌(Nb)：铌能细化晶粒和降低钢的过热敏感性及回火脆性，提高强度，但塑性和韧性有所下降。在普通低合金钢中加铌，可提高抗大气腐蚀及高温下抗氢、氮、氨腐蚀能力。铌可改善焊接性能。在奥氏体不锈钢中加铌，可防止晶间腐蚀现象。 13、钴(Co)：钴是稀有的贵重金属，多用于特殊钢和合金中，如热强钢和磁性材料。 14、铜(Cu)：武钢用大冶矿石所炼的钢，往往含有铜。铜能提高强度和韧性，特别是大气腐蚀性能。缺点是在热加工时容易产生热脆，铜含量超过%塑性显著降低。当铜含量小于%对焊接性无影响。 15、铝(Al)：铝是钢中常用的脱氧剂。钢中加入少量的铝，可细化晶粒，提高冲击韧性，如作深冲薄板的08Al钢。铝还具有抗氧化性和抗腐蚀性能，铝与铬、硅合用，可显著提高钢的高温不起皮性能和耐高温腐蚀的能力。铝的缺点是影响钢的热加工性能、焊接性能和切削加工性能。 16、硼(B)：钢中加入微量的硼就可改善钢的致密性和热轧性能，提高强度。 17、氮(N):氮能提高钢的强度，低温韧性和焊接性，增加时效敏感性。
碳素钢和低合金钢的定义
碳钢 主要指力学性能取决于钢中的碳含量，而一般不添加大量的合金元素的钢，有时也称为普碳钢或碳素钢。 碳钢也叫碳素钢，指含炭量WC小于2%的铁碳合金。 碳钢除含碳外一般还含有少量的硅、锰、硫、磷。 按用途可以把碳钢分为碳素结构钢、碳素工具钢和易切削结构钢三类，碳素结构钢又分为建筑结构钢和机器制造结构钢两种； 按冶炼方法可分为平炉钢、转炉钢和电炉钢； 按脱氧方法可分为沸腾钢（F）、镇静钢（Z）、半镇静钢（b）和特殊镇静钢（T Z）； 按含碳量可以把碳钢分为低碳钢（WC ≤ 0.25%）,中碳钢（WC0.25%—0.6%）和高碳钢（WC>0.6%）； 按磷、硫含量可以把碳素钢分为普通碳素钢（含磷、硫较高）、优质碳素钢（含磷、硫较低）和高级优质钢（含磷、硫更低）和特级优质钢。 一般碳钢中含碳量较高则硬度越大，强度也越高，但塑性较低。 按国际标准，把钢区分为非合金钢和合金钢两大类，非合金钢是通常叫做碳素钢的一大钢类，钢中除了铁和碳以外，还含有炉料带入的少量合金元素Mn、Si、Al，杂质元素P、S及气体N、H、O等。合金钢则是为了获得某种物理、化学或力学特性而有意添加了一定量的合金元素Cr、Ni、Mo、V，并对杂质和有害元素加以控制的另一类钢。 原则上讲，合金钢分为低合金钢、中合金钢和高合金钢，顾名思义，以含有合金元素的总量来加以区分，总量低于3%称为低合金钢，5～10%为中合金钢，大于10%为高合金钢。在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢，全国31家特钢企业专门生产这类钢，如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢，还包括高温合金、耐蚀合金和精密合金等等。在钢的分类上，近年虽努力向国际通用标准靠拢，但还有许多不同之处。 ①随着特钢向“特”、“精”、“高”发展，向深加工方向延伸，特钢的领域越来越窄。美国特钢协会将特钢定位在工模具钢、不锈钢、电工钢、高温合金和镍合金。日本把结构钢和高强度钢归并在特钢范畴。随着我国普钢企业的技术改造和工艺进步，特钢企业的产品领域也在缩小，1999年普钢厂已生产特钢产品总量的34%。 ②国外的低合金钢，实际上是我们所熟悉的低合金高强度钢，属于特殊钢范畴，在美国叫做高强度低合金钢（HSLA—Steel），俄罗斯及东欧各国称为低合金建筑钢，日本命名为高张力钢。而在国内，首先是把低合金钢划入了普钢范围，概念上的区别导致在产品质量上的差异。在名称上也几经变化，如低合金建筑钢、普通低合金钢、低合金结构钢，至1994年叫做低合金高强度结构钢（GB/T1591—94）。到目前为止，从发表的资料文献来看，低合金钢的名称仍然随着国家、企业和作者而异。
合金元素在钢中的作用
第六章合金钢 合金钢的优点：高的强度和淬透性 第一节合金元素在钢中的作用 常用合金元素： 非碳化物形成元素——Co Ni Cu Si Al 碳化物形成元素——Zr Nb V Ti W Mo Cr Mn Fe 强中强弱 一、合金元素对钢中基本相的影响 1、形成合金铁素体 合金元素→溶入A →形成合金铁素体→固溶强化（Cr,Ni较好）2、形成合金碳化物 弱碳化物形成元素形成合金渗碳体(Fe,Mn)3C 中强碳化物形成元素形成合金碳化物(Cr23C6，Fe3W3C) 强碳化物形成元素形成特殊碳化物（VC，TiC） 熔点、硬度和稳定性： 特殊碳化物> 合金碳化物> 合金渗碳体> Fe3C 二、合金元素对Fe-FeC相图的影响 合金元素对A相区影响 扩大A相区元素（Mn）——E、S点左下移 缩小A相区元素（Cr）——E、S点左上移 奥氏体钢：1Cr18Ni9 铁素体钢：1Cr17 莱氏体钢：W18Cr4V
三、合金元素对热处理的影响 1、对加热的影响 多数元素减缓A形成，阻碍晶粒长大 2、对冷却的影响 多数元素溶入A后→过冷A稳定性↑→Vc↑→淬透性↑ →Ms点↓→残余A量↑提高淬透性的意义： ①增加淬硬层深度 ②减少工件变形、开裂倾向3、对回火的影响 ①回火稳定性→抗回火软化的能力 ②产生二次硬化（析出特殊碳化物，产生弥散强化；A残→M或B下） 第二节低合金钢 一、低合金高强度钢 碳素结构钢：Q195，Q215，Q235，Q255，Q275 低合金高强度钢：Q295，Q345，Q390，Q420，Q460 Q235+Me(<3%) →Q345 1、成分：0.1~0.2%C，合金元素2~3% 主加元素：Mn ——固溶强化 辅加元素：Ti,Cr,Nb ——弥散强化 使用状态：热轧或正火（F + P），不需最终热处理 2、性能：较高的σs ，良好的塑性韧性， 焊接性，抗蚀性，冷脆转变温度低
低合金钢与合金钢教案
第五章低合金钢与合金钢 引言：碳素钢应用很广泛，但也存在缺点，如：强度和韧性不能兼备（回忆碳素钢与含C量的关系），∴造成使用问题。又：碳素钢淬透性差，不能用于大型零件，∴加入合金元素，成为合金钢。 一、合金钢概述： 1、定义：加入合金元素的钢。如：C r、N i、M n、S i、M o、W、T i、B、N b、A l、R e（稀土元素）。 即：加入合金元素的含C量小于 2.11%的F e—C合金。 2、合金元素在钢中存在形态： （1）合金F：合金元素的原子溶入F晶格形成的固溶体。 合金F=α-F e（C、M n、S i、C r、N i……） 固溶强化：使合金强度、硬度提高，当合金元素量适当时，（M n、S i ＜1.0%；C r＜1.5%；N i＜5%）不但提高强度、硬度，还提高韧性。 （2）合金碳化物：合金元素和碳形成化合物。 T i C、W C、V C、M o C 强度比渗C体还硬。 第二相强化：碳化物可以提高钢的强度、硬度，也使塑性、韧性下降。 3、合金元素对钢性能影响： （1）可以提高钢的强度，硬度（同时，量合适时，还可不降低塑性、韧性）。 （2）可以提高淬透性（除C o外） （3）可以细化晶粒（细化晶粒的方法） T i、N b、V、M o细化，B微量可以细化 （4）提高了回火稳定性 （5）产生二次硬化：W、V、M o回火到500C以上时，出现大量W C、V C，以微粒出现在边界。∴高温时硬度提高。 （6）可以使钢获得特殊的性能： 不锈钢：C r N i；耐磨钢：M n；耐热钢：W、M o、V 二、合金钢的牌号： 牌号可经看出许多内容：含量、热处理等。 1、低合金钢=碳素结构钢差不多。 Q390A（Q295-Q460）Q235A F（Q175-Q275） 屈390m p a A级A级沸
各种合金元素对钢性能的影响
三、各种合金元素对钢性能的影响 目前在合金钢中常用的合金元素有：铬(Cr)，锰(Mn)，镍(Ni)，硅(Si)，硼(B)，钨(W)，钼(Mo)，钒(V)，钛(Ti)和稀土元素(Re)等。五大元素:硅、锰、碳、磷、硫。五大杂质元素:氧、氮、磷、硫、氢。 1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。 2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。如果钢中含硅量超过0.50-0.60%，硅就算合金元素。硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。硅量增加，会降低钢的焊接性能。硅可提高强度、高温疲劳强度、耐热性及耐H2S等介质的腐蚀性。硅含量增高会降低钢的塑性和冲击韧性。 3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。锰可提高钢的强度，增加锰含量对提高低温冲击韧性有好处。 4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。 5、硫（S）：硫在通常情况下也是有害元素。使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。硫对焊接性能也不利，降低耐腐蚀性。所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。 6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢、耐热钢的重要合金元素。铬是合金结构钢主加元素之一，在化学性能方面它不仅能提高金属耐腐蚀性能，也能提高抗氧化性能。当其含量达到13％时，能使钢的耐腐蚀能力显著提高，并增加钢的热强性。铬能提高钢的淬透性，显著提高钢的强度、硬度和耐磨性，但它使钢的塑性和韧性降低。 7、镍（Ni）：镍能提高钢的强度，而又保持良好的塑性和韧性。镍对酸碱有较高的耐腐蚀能力，在高温下有防锈和耐热能力。但由于镍是较稀缺的资源，故
低合金钢定义
低合金钢定义 中国钢产量已突破6亿吨，钢材数量不再是主要矛盾，钢材品种结构不合理的矛盾十分突出。当前行业的主要任务是努力提高产品的市场竞争力，站在可持发展的新起点上，把大力开发低合金钢列入发展战略的重要内容。许多普钢企业在钢材品种结构调整和编制科技发展规划中，已意识到低合金钢生产是提高产品技术含量和附加值的关键，对低合金钢开发中碰到的种种问题心中无数，一些科技管理干部觉得“成也低合金钢，败也低合金钢”，迫切要求对低合金钢有个全面的了解。 按国际标准，把钢区分为非合金钢和合金钢两大类，非合金钢是通常叫做碳素钢的一大钢类，钢中除了铁和碳以外，还含有炉料带入的少量合金元素Mn、Si、Al，杂质元素P、S及气体N、H、O等。合金钢则是为了获得某种物理、化学或力学特性而有意添加了一定量的合金元素Cr、Ni、Mo、V，并对杂质和有害元素加以控制的另一类钢。原则上讲，合金钢分为低合金钢、中合金钢和高合金钢，顾名思义，以含有合金元素的总量来加以区分，总量低于3%称为低合金钢，5～10%为中合金钢，大于10%为高合金钢。在国内习惯上又将特殊质量的碳素钢和合金钢称为特殊钢，全国31家特钢企业专门生产这类钢，如优质碳素结构钢、合金结构钢、碳素工具钢、合金工具钢、高速工具钢、碳素弹簧钢、合金弹簧钢、轴承钢、不锈钢、耐热钢、电工钢，还包括高温合金、耐蚀合金和精密合金等等。 在钢的分类上，近年虽努力向国际通用标准靠拢，但还有许多不
同之处。 ①随着特钢向“特”、“精”、“高”发展，向深加工方向延伸，特钢的领域越来越窄。美国特钢协会将特钢定位在工模具钢、不锈钢、电工钢、高温合金和镍合金。日本把结构钢和高强度钢归并在特钢范畴。随着中国普钢企业的技术改造和工艺进步，特钢企业的产品领域也在缩小，1999年普钢厂已生产特钢产品总量的34%。 ②国外的低合金钢，实际上是我们所熟悉的低合金高强度钢，属于特殊钢范畴，在美国叫做高强度低合金钢（HSLA—Steel），俄罗斯及东欧各国称为低合金建筑钢，日本命名为高张力钢。而在国内，首先是把低合金钢划入了普钢范围，概念上的区别导致在产品质量上的差异。在名称上也几经变化，如低合金建筑钢、普通低合金钢、低合金结构钢，至1994年叫做低合金高强度结构钢（GB/T1591—94）。到目前为止，从发表的资料文献来看，低合金钢的名称仍然随着国家、企业和作者而异。 ③低合金钢与碳素钢、低合金钢与合金钢之间，明确划出的概念是不存在的。在国外，50年代曾给低合金钢下过定义
合金元素在钢中的作用完整版
了合金化而加入的合金元素，最常用的有硅、锰、铬、镍、钼、钨、钒，钛，铌、硼、铝等。现分别说明它们在钢中的作用。1、硅在钢中的作用: (1)提高钢中固溶体的强度和冷加工硬化程度使钢的韧性和塑性降低。(2) 硅能显著地提高钢的弹性极限、屈服极限和屈强比,这是一般弹簧钢。(3)耐腐蚀性。硅的质量分数为15％一20％的高硅铸铁，是很好的耐酸材料。含有硅的钢在氧化气氛中加热时，表面也将形成一层SiO2薄膜，从而提高钢在高温时的抗氧化性。缺点：（4）使钢的焊接性能恶化。2、锰在钢中的作用（1）锰提高钢的淬透性。（2）锰对提高低碳和中碳珠光体钢的强度有显著的作用。（3）锰对钢的高温瞬时强度有所提高。锰钢的主要缺点是，①含锰较高时，有较明显的回火脆性现象；②锰有促进晶粒长大的作用，因此锰钢对过热较敏感t在热处理工艺上必须注意。这种缺点可用加入细化晶粒元素如钼、钒、钛等来克服：⑧当锰的质量分数超过1％时，会使钢的焊接性能变坏，④锰会使钢的耐锈蚀性能降低。3、铬在钢中的作用（1）铬可提高钢的强度和硬 度。（2）铬可提高钢的高温机械性能。（3）使钢具有良好的抗腐蚀性和抗氧化性（4）阻止石墨化（5）提高淬透性。缺点：①铬是显著提高钢的脆性转变温度②铬能促进钢的回火脆性。4、镍在钢中的作用（1）可提高钢的强度而不显著降低其韧性。（2）镍可降低钢的脆性转变温度，即可提高钢的低温韧性。（3）改善钢的加工性和可焊性。（4）镍可以提高钢的抗腐蚀能力，不仅能耐酸，而且能抗碱和大气的腐蚀。5、钼在钢中的作 用（1）钼对铁素体有固溶强化作用。（2）提高钢热强性（3）抗氢侵蚀的作用。（4）提高钢的淬透性。缺点：钼的主要不良作用是它能使低合金钼钢发生石墨化的倾向。6、钨在钢中的作用(1) 提高强度（2）提
合金元素在钢中的存在形式
合金元素在钢中的存在形式： 溶入铁素体、奥氏体和马氏体中，以固溶体的溶质形式存在 形成强化相，如溶入渗碳体形成合金渗碳体，形成特殊碳化物或者金属间化合物 形成非金属夹杂，如合金元素与O、N、S形成氧化物、氮化物和硫化物有些元素如Pb、Ag等游离态存在。 一、合金元素与铁的相互作用 1 扩大奥氏体区的元素（奥氏体形成元素） 使A4点上升，A3点下降，导致奥氏体稳定区域扩大 无限扩大奥氏体区的元素：Ni, Mn, Co 有限扩大奥氏体区的元素：C, Cu, N 2. 缩小奥氏体区的元素（铁素体形成元素） 使A4点下降，A3点上升，导致奥氏体稳定区域缩小 完全封闭奥氏体区的元素：Cr, Ti, V, W, Mo, Al, Si 缩小奥氏体区，但不使之封闭的元素：B, Nb, Zr 二、合金元素与碳的相互作用 1. 非碳化物形成元素 主要包括：B, N, Ni, Cu, Co, Al, Si等 它们不能与碳元素形成化合物，但可以固溶于铁中形成固溶体 这些元素都位于元素周期表中铁元素的右边 2. 碳化物形成元素 主要包括Ti, Zr, Nb, V, W, Mo, Cr, Mn, Fe 这些元素都位于元素周期表中铁元素的左边 它们都可与碳元素形成化合物，但形成的碳化物的性质差别很大 Fe-C相图是研究钢中相变和对碳钢进行热处理时选择加热温度的依据，因此有必要先了解合金元素对Fe-C相图的影响。
钢中有三个基本的相变过程：加热时奥氏体的形成、冷却时过冷奥氏体的分解以及淬火马氏体回火时的转变。 合金元素对钢加热时奥氏体形成过程的影响 合金元素对减小奥氏体晶粒长大倾向的作用也各不相同。 Ti、V、Zr、Nb等强碳化物形成元素强烈阻碍奥氏体晶粒长大，细化晶粒。 W、Mo、Cr阻止奥氏体晶粒长大的作用中等。 非碳化物形成元素Ni、Si、Cu、Co等阻止奥氏体晶粒长大的作用轻微。 Mn、P有助于奥氏体晶粒的长大。 合金元素对过冷奥氏体分解过程的影响 几乎所有的合金元素（除Co）外都使C－曲线向右移动，即减慢珠光体类型转变产物的形成速度。除Co、Al以外，所有的合金元素都使马氏体转变温度 下降。 提高淬透性的元素主要有 Cr、Mn、Mo、Si、Ni、B 合金元素对回火过程的影响 合金元素的主要作用是提高钢的回火稳定性（钢对回火时发生软化过程的抵抗能力），使回火过程各个阶段的转变速度大大减慢，将其推向更高的温度。 对合金钢的回火稳定性影响比较显著的为：钒、钨、钛、铬、钼、钴、硅等元素；影响不明显的为：铝、锰、镍等元素 一、合金元素对钢力学性能的影响 1. 溶解于铁起固溶强化作用 几乎所有合金元素均能不同程度地溶于铁素体、奥氏体中形成固溶体，使钢的强度、硬度提高，但塑性韧性有所下降，使钢具有强韧性的良好配合。 2. 形成碳化物，起第二相强化、硬化作用 按照与碳之间的相互作用不同，常用的合金元素分为非碳化物形成元素和碳化物形成元素两大类。碳化物形成元素包括Ti、Nb、V、W、Mo、Cr、Mn等，它们在钢中能与碳结合形成碳化物，如TiC、VC、WC等，这些碳化物一般都 具有高的硬度、高的熔点和稳定性，如果它们颗粒细小并在钢中均匀分布时，则显着提高钢的强度、硬度和耐磨性。
低合金钢发展历史
低合金钢发展历史 早期低合金钢的发展 低合金钢的出现可以追溯到19世纪的1870年，一种碳含量0.64~0.9%和铬含量0.54~0.68%、抗拉强度685MPa、弹性极限410MPa钢，第一次被采用于工程结构，建造了跨度158.5m的拱形桥梁。但这种钢不理想也是十分明显的，需要轧后热处理，难以机械加工，耐蚀性又不好。随后一个多世纪里，世界各国不断探索，早期低合金钢的发展有三个标志： 1）由单一元素合金化向多元素合金化发展。 1895年曾采用0.4~0.56%C和3.5%Ni的钢建造了俄国的“鹰”级驱逐舰，该钢的加工性比初期的铬钢要好得多，屈服强度在355MPa。20世纪初还用8000多吨含镍的钢建造了跨度为442m的桥梁，美中不足的是这种钢的合金资源有限，成本又高。此后开发了1.25%Si的低合金钢，建造了横渡大西洋的船舶和跨度110m的桥梁，俄国利用铁铜混生矿源，曾开发了0.7~1.1%Cu的低合金钢用于造船、建桥，这种钢导电性好，抗腐蚀性优良。 长达30多年的生产和应用经验的积累，发现多元合金化的低合金钢综合性能更佳，经济上更划算，开发了二元合金化的Ni-Cr、Cr-Mn、Mn-V低合金钢，和三元复合合金化的Cr-Mn-V、Cr-Mn-Si、Mn-Cu-P等低合金钢。用途上也扩大到了锅炉、容器、建筑和铁塔等方面。20世纪20年代全世界的低合金钢产量达到200万吨。 2）赋予低合金钢的第一特征：低碳、可焊接。 在工程结构广泛采用焊接技术之后，给低合金钢发展带来深远的影响。为减小焊接热影响区硬化和开裂、焊接接头延性恶化，把低合金钢的碳含量由0.6%降到0.4%，随后又降至0.2%，至60年代末再降至0.18%，提出了焊接碳当量的可焊性判据。为了获得高强度钢不断增高的强度需求，出现了两条发展途径，一个是提高合金含量，另一个是热处理手段，各有利弊，至今屈服强度高于600MPa的钢仍采用热处理，E级和F级船板仍规定正火状态使用，再如铁路钢轨仍有合金化轨和全长淬火轨的两种生产方式。 3）注意到钢的冷脆性和时效敏感性。 二战期间大量“自由”轮在运行中断裂及许多锅炉、容器的失效，注意到了钢冷脆倾向与钢的粗晶结构和有害元素P、S的含量有关，而钢的时效倾向是由钢中N所致，从而采取了降硫、铝细晶化合控制终轧温度等优化工艺。为了钢结构的安全使用和寿命，同时还开发了低温夏氏V型缺口冲击、温度梯度双重拉伸、零塑性转折落锤及BDWTT落锤撕裂等试验方法及制订了相应的断裂韧性判据。 我国低合金钢的发展
第五章、低合金钢与合金钢
课程金属工艺授课班级任课教师万玉吉序号15 授课日期编制日期 课型理论节次教具 课题第一节合金元素在钢中的作用 第二节低合金钢和合金钢的分类与牌号 目的要求1.了解合金元素对钢的影响； 2.掌握合金钢的分类与牌号； 重点难点重点：掌握合金钢的分类与牌号；难点：合金钢牌号与应用的关系 课程 导入 讲授教学法 教法设计列举生活与生产中应用所讲钢种，分析其应用，增强感性认识。 作业 思考 P72 课后 记事 第五章低合金钢和合金钢 ?为了改善钢的某些性能，在炼钢时有意加入的元素，称为合金元素。 ?含有一种或数种有意添加的合金元素的钢，称为合金钢。 钢中加入的合金元素主要有：硅(Si)、锰(Mn)、铬(Cr)、镍(Ni)、钨(W)、钼(Mo)、钒(V)、钛(Ti)、铌（Nb）、钴（Co）、铝(Al)、硼(B)及稀土元素(Re)等。 第一节合金元素在钢中的作用 一、合金元素在钢中的存在形式及作用 合金元素在钢中的存在形式：一是溶入铁素体中形成合金铁素体；另一种是与碳化合形成合金碳化物。 (一)合金铁素体
大多数合金元素都能不同程度地溶入铁素体中。使铁素体晶格发生不同程度的畸变，使铁素体的强度、硬度提高，当合金元素超过一定的质量分数后，铁素体的韧性和塑性会显著降低。 (二)合金碳化物 按合金元素与碳之间的相互作用，可分为碳化物形成元素和非碳化物形成元素两类合金元素。 1.非碳化物形成合金元素，如Si、Al、Ni及Co等，它们只以原子状态存在于铁素体或奥氏体中，它们对钢的力学性能影响较小。 2.碳化物形成元素：如TiC、NbC、VC、WC、Cr 7C 3 、(Fe，Cr) 3 C及(Fe,Mn) 3 C 等，合金碳化物的存在提高了钢的强度、硬度和耐磨性。 二、合金元素对钢的热处理和力学性能的影响 (一)合金元素对钢加热转变的影响 由于合金元素的扩散速度较慢，加之合金碳化物比较稳定，不易溶入奥氏体中，减缓了奥氏体的形成过程。为了获得均匀的奥氏体，大多数合金钢需加热到更高的温度，并保温更长的时间。 (二)合金元素对回火转变的影响 合金元素主要是提高钢的耐回火性，有些合金元素还造成二次硬化现象和产生钢的回火脆性。 1.提高钢的耐回火性 ?淬火钢件在回火时抵抗软化的能力，称为耐回火性(或回火稳定性)。 合金钢都有较好的耐回火性。若在相同硬度下，合金钢的回火温度则要高于非合金钢的回火温度。 2.产生二次硬化 ?某些含有较多W、Mo、V、Cr、Ti元素的合金钢，在500℃～600℃高温回 火时，高硬度的特殊碳化物(W 2C、Mo 2 C、VC、Cr 7 C 3 、TiC等)以弥散的小颗粒状 态析出，使钢的硬度升高，这些铁碳合金在一次或多次回火后提高其硬度的现象称为二次硬化。 高速工具钢和高铬钢在回火时都会产生二次硬化现象，这对于提高它们的热硬性具有重要作用。 综上所述：合金钢的力学性能比非合金钢好，但由于合金元素的作用，大多数要通过热处理才能发挥出来。 第二节低合金钢和合金钢的分类与牌号
碳素钢、低合金钢常见金相组织形态及硬度
碳素钢、低合金钢常见金相组织形态及硬度1．铁素体（F）—原系外来语（Ferrite）译名，台湾文献译为肥粒铁。铁素体系碳溶于体心立方晶格的α-Fe中所形成的间隙固溶体［α-Fe（C）］。以4％硝酸酒精溶液腐蚀，在光学显微镜下观察，铁素体呈明亮的等轴多边形。由于各晶粒位向不同，受腐蚀程度略有差别，故稍显明暗不同。铁素体在不同处理状态亦可呈块状、月牙状、网络状等形态，硬度在100HB左右。 2．渗碳体（θ相）—原系外来语（Cementite）译名，台湾文献译为雪明碳铁。渗碳体系铁和碳的化合物，含碳量为6.69％，分子式为Fe C，在合金钢中，渗碳体中的Fe原子可以为其他合金元素 3 C］。渗碳体是一种具有原子所置换，形成合金渗碳体［（Fe，Me） 3 复杂晶格结构的间隙化合物。渗碳体硬度很高（800~1000 HV），而塑性及冲击韧度几乎为零，脆性很大。其显微组织形态很多，不受硝酸酒精试剂腐蚀（染色），在光学显微镜下呈白亮色，在碱性苦味酸钠腐蚀下，被染成黑色。渗碳体是钢中的主要强化相，有片状、粒状、网络状、半网络状等形态，其形态与分布对钢的力学性能有很大影响。 3．珠光体（P）—原系外来语（Pearlite）译名，台湾文献译为 C），是铁波莱铁。珠光体是铁碳合金相图中的共析转变产物（F+Fe 3 素体和渗碳体的机械混合物，因具有这种组织的样品抛光蚀刻后有珠母贝的光泽而得名。有片（层）状和球（粒）状等不同形态和分布方 C交界处腐蚀较深，在式。珠光体用4％硝酸酒精溶液腐蚀，F和Fe 3 直射光照射下变成黑色线条，可清晰看到层状，粒状等形态和分布情
况。 4．奥氏体（A）—因这种组织的发现人Austen而得名，台湾文献译为沃斯田铁。奥氏体系碳溶于面心立方晶格γ-Fe中所形成的固溶体［γ-Fe（c）］，常以符号A表示。奥氏体中的碳也是存在于γ-Fe 晶体的间隙固溶体。奥氏体存在于727~1495℃的温度区间，是一种高温相，不易腐蚀，呈白色，若先用4％硝酸酒精溶液腐蚀，再用10％过硫酸铵溶液腐蚀，则奥氏体可染成黑色。高温下奥氏体显微组织为：晶粒呈多边形，与铁素体的显微组织相近似，但晶界较铁素体平直，且晶粒内常有孪晶带出现。 5．魏氏组织（W）—原系外来语（Widmanstatten）译名，台湾文献译为费德曼。亚（过）共析钢在锻造、轧制、热处理时，如果加热温度过高，形成了粗晶A，同时冷却速度又较快，这时除了使F C）沿晶界呈网状析出外，还有一部分按切变机制从晶界并排向（Fe 3 晶粒内部生长，或在晶粒内部独自析出，呈针片状，针片状铁素体（F）C）分布在珠光体（P）基体上的组织（形态）称为魏或渗碳体（Fe 3 氏组织。魏氏组织是由于过热而造成的一种组织缺陷，它使钢的强度降低而脆性增加。经过铸造、锻造、焊接的中低碳钢，晶粒往往粗大，空冷时最易出现魏氏组织，缓冷则不易出现。钢中一旦出现魏氏组织，一般可通过正火或退火加以消除。 魏氏组织是沿原奥氏体特定晶面而形成的具有几何学特征的冷却转变组织，经抛光和硝酸酒精溶液腐蚀后，可在显微组织中看到白色的铁素体和黑色的珠光体，铁素体呈针状，具有该组织的钢材性脆
