工业铂电阻的特点及校准方法

精品工业铂热电阻技术条件及分度表

工业铂热电阻技术条件及分度表 1、范围 本标准规定了工业铂热电阻的技术要求，其电阻为一个已定义的温度函数。本标准适用于-200℃~+850℃整个或部分温度范围的工业铂热电阻。它主要与适合浸没的屏蔽元件有关。 本标准对符合此标准及相应试验设备的测试方法也作了描述。 2、定义 2.1 铂热电阻 由以铂作为感温材料的感温元件、内引线和保护管构成的一种温度检测器，通常还具有与外部测量控制装置、机械装置连接的部件。也可包括安装配件或接头。 典型结构如图1所示。 注：1、---- 在本标准的下一个条款中会涉及到其它热电阻。 2、---- 此定义不包括任何分离式的外壳或其它外部结构。 2.2 允差 铂热电阻实际的电阻-温度关系偏离分度表的允许范围。见表1。 3、分度特性 3.1 铂热电阻的电阻-温度关系 适用于本标准的铂热电阻的电阻-温度关系如下： --- 对于-200~0℃的温度范围： R t=R0 [1+At+Bt2+C (t-100℃) t3] ---对于0~850℃的温度范围： R t=R0 (1+At+Bt2) 对于常用的工业铂热电阻，在以上两式中的常数值分别为： A = 3.908 02 x 10-3℃-1 B = -5.802 x 10-7℃-2 C = -4.273 50 x 10-12℃-4 对于满足以上关系式中铂热电阻的温度系数为： α= 0.003 850 Ω·Ω-1·℃-1 α定义如下： α=(R100-R0)/100 x R0Ω·Ω-1·℃-1 在上述关系式中，R100为100℃时的电阻值，R0为0℃时的电阻值。 铂热电阻分度表可根据上述铂热电阻的电阻-温度关系制订，但不包括其它的电阻分 度表。 本标准采用1968年国际实用温标(IPTS-68) 的温度值。 注：上述等式中所定义的电阻值不包含感温元件与终端之间引线的电阻值，除非厂商特殊说明。 3.2 电阻值 对于大多数铂热电阻，0℃对应的公称电阻值为100Ω或10Ω，优先值为100Ω。在温度超过600℃时，由较粗导线形成的10Ω电阻值更加可靠。 3.1条款中的电阻值见表1 3.3 允差 本标准中铂热电阻的允差分为A，B两个等级，见下表：

铂热电阻 原理及介绍

热电阻是利用铂丝的电阻值随着温度的变化而变化这一基本原理设计和制作的，按0℃时的电阻值R(℃)的大小分为10欧姆（分度号为Pt10）和100欧姆（分度号为Pt100）等，测温范围均为-200~850℃.10欧姆铂热电阻的感温原件是用较粗的铂丝绕制而成，耐温性能明显优于100欧姆的铂热电阻，主要用于650℃以上的温区：100欧姆铂热电阻主要用于650℃以下的温区，虽也可用于650℃以上温区，但在650℃以上温区不允许有A 级误差。100欧姆铂热电阻的的分辨率比10欧姆铂热电阻的分辨率大10倍，对二次仪表的要求相应地一个数量级，因此在650℃以下温区测温应尽量选用100欧姆铂热电阻。 感温元件骨架的材质也是决定铂热电阻使用温区的主要因素，见的感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。由于骨架材料本身的性能不同，陶瓷元件适用于850℃以下温区，玻璃元件适用于550℃以下温区。近年来市场上出现了大量的厚膜和薄膜铂热电阻感温元件，厚膜铂热电阻元件是用铂浆料印刷在玻璃或陶瓷底板上，薄膜铂热电阻元件是用铂浆料溅射在玻璃或陶瓷底板上，再经光刻加工而成，这种感温元件仅适用于-70~500℃温区，但这种感温元件用料省，可机械化大批量生产，效率高，价格便宜。 就结构而言，铂热电阻还可以分为工业铂热电阻和铠装铂热电阻。工业铂热电阻也叫装配铂热电阻，即是将铂热电阻感温元件焊上引线组装在一端封闭的金属管或陶瓷管内，再安装上接线盒而成；铠装铂热电阻是将铂热电阻元件，过渡引线，绝缘粉组装在不锈钢管内再经模具拉实的整体， 热电阻是把温度变化转换为电阻值变化的一次元件，通常需要把电阻信号通过引线传递到计算机控制装置或者其它一次仪表上。工业用热电阻安装在生产现场，与控制室之间存在一定的距离，因此热电阻的引线对测量结果会有较大的影响。 目前热电阻的引线主要有三种方式 ○1二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合 ○2三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的。

工业铂、铜热电阻校准规程

工业铂、铜热电阻校准规程

1 目的 规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。 2 范围 本规程适用于-200℃~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3 职责 工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4 定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。铂热电阻标称电阻值为100Ω的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5 内容 5.1 允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 5.2 温度/电阻关系

5.3 外观 5.3.1 热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显著锈蚀。 5.3.2 感温元件不得破裂，不得有明显的弯曲现象。 5.3.3 根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A级的热电阻必须是三线制或四线制的接线方式。 5.3.4 每支热电阻在其保护套管上或在其所附的标签上至少应有下列内容的标识：类型代号、标称电阻值R0、有效温度范围、感温元件数、允差等级、制造商名或商标、生产年月。 5.4 校准条件 5.4.1 标准器 5.4.1.1 对标准器的误差要求：从提高校准能力出发，标准仪器及配套设备引入的扩展不确定度与被校热电阻最大允许误差绝对值相比应尽可能小。 5.4.1.2 选用标准器如下：二等标准水银温度计（‐30~+300）℃，过程校准仪。 5.4.1.3 辅助设备如下：恒温槽。 5.4.2 环境条件 5.4.2.1 环境温度：15~35℃； 5.4.2.2 环境湿度：30~80%； 5.4.2.3 电测设备应符合相应的环境要求。 5.4.2.4 无腐蚀性气体。 5.5 校准项目和校准方法 5.5.1 外观：按5.3的要求检查热电阻和感温元件的保护套管外部，应无肉眼可见的损伤。同时按5.3.4的要求检查标识、检定标记等，确定热电阻是否符合管理性的要求。 5.5.2 允差的校准：各等级热电阻的校准点均选择0℃和100℃。 5.5.3 热电阻阻值的测量方法：热电阻的电阻值应从整支热电阻的接线端子起计算。测量顺序如下：“标准→被校1→被校2→…→被校n→被校n→…→被校2→被校1→标准”，如此完成一个循环，每次测量不得少于两个循环，取其平均值进行计算。 5.5.4 R0的校准：在恒温槽中测量热电阻的电阻值，并与标准器测量的温度进行比较，计算其0℃的偏差值△t0，校准时必须要有足够的热平衡时间，待测量数据稳定后方可读数，热电阻应有足够的插入深度，尽可能减少热损失。 5.5.5 R0的计算：恒温槽偏离0℃的值△t由标准温度计测量得到 其值按公式(1)计算：△t=t0 + t修(1) 式中：t0——标准温度计在恒温槽中测得的温度值； t修——标准温度计在0℃时的修正值。 被检热电阻在0℃的温度偏差△t0按公式(2)计算；

工业铂、铜热电阻校准规程

工业铂、铜热电阻校准规程 1 目的规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。 2 范围 本规程适用于-200℃ ~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3 职责工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4 定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有 10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50 的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0 为标称电阻值时，可根据函数关系制成相应的温度/ 电阻表（分度表）。铂热电阻标称电阻值为100Ω 的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω 即可（此处的R0 为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5 内容 5.1 允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t 与真实温度的最大偏差不得超过表1给定的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 表 1 热电阻的允差等级和允差值

5.2 温度/电阻关系 表 2 Pt100 铂热电阻的温度/ 电阻关系

表 3 Cu100 铜热电阻的温度/ 电阻关系

热电阻热电偶温度传感器校准实验

湖南大学实验指导书 课程名称：实验类型： 实验名称：热电阻热电偶温度传感器校准实验 学生姓名：学号：专业： 指导老师：实验日期：年月日 一、实验目的 1.了解热电阻和热电偶温度计的测温原理 2.学会热电偶温度计的制作与校正方法 3.了解二线制、三线制和四线制热电阻温度测量的原理 4.掌握电位差计的原理和使用方法 5.了解数据自动采集的原理 6.应用误差分析理论于测温结果分析。 二、实验原理 1.热电阻 (1) 热电阻原理 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。热电阻大都由纯金属材料制成，目前应用最多的是铂和铜，此外，现在已开始采用镍、锰和铑等材料制造热电阻。常用铂电阻和铜电阻，铂电阻在0—630.74℃以内，电阻Rt与温度t 的关系为： Rt=R0(1+At+Bt2) R0系温度为0℃时的电阻，铂电阻内部引线方式有两线制，三线制，和四线制三种，两线制中引线电阻对测量的影响最大，用于测温精度不高的场合，三线制可以减小热电阻与测量仪之间连接导线的电阻因环境温度变化所引起的测量误差。四线制可以完全消除引线电阻对测量的影响，用与高精度温度检测。本实验是三线制连接，其中一端接二根引线主要是消除引线电阻对测量的影响。 (2) 热电阻的校验 热电阻的校验一般在实验室中进行，除标准铂电阻温度计需要作三定点，（水三相点，水沸点和锌凝固点）校验外，实验室和工业用的铂或铜电阻温度计的校验方法有采用比较法

二等铂电阻温度计标准装置

二等铂电阻温度计标准装置

作者：日期：

计量标准技术报告 计量标准名称二等铂电阻温度计标准装置计量标准负责人 建标单位名称（公章）

填写日期

目录 一、建立计量标准的目的????????????????????( ) 二、计量标准的工作原理及其组成??????????????( ) 三、计量标准器及主要配套设备????????????????( ) 四、计量标准的主要技术指标???????????????( ) 五、环境条件???????????????????????( ) 六、计量标准的量值溯源和传递框图???????????????( ) 七、计量标准的重复性试验???????????????????( ) 八、计量标准的稳定性考核????????????????????( ) 九、检定或校准结果的测量不确定度评定?????????????( ) 十、检定或校准结果的验证???????????????????( ) 十一、结论??????????????????????????( ) 十二、附加说明?????????????????????????( )

一、建立计量标准的目的 为了加强计量监督管理, 保障国家计量单位制的统一和量值的准确可靠, 有利于本公司的计量校准能力的提升，开展工业铂、铜热电阻的校准工作，满足本单位及周边地区企事业单位的工作使用要求。 、计量标准的工作原理及其组成 将标准铂电阻温度计与被检的工业铂、铜热电阻按规定的要求插入恒温槽中。恒温槽温度分别设定在0℃、100℃，待温度稳定并达到热平衡后，用电测设备分别测量标准铂电阻温度计与被检工业铂、铜热电阻的电阻值，再根据相应公式进行换算、计算，由此即可计算出被检热电阻的R0 、R100 、W100 等值，并根据检定规程对被检热电阻是否合格或是否符合相应等级进行判断。

工业铂热电阻常识

工业铂热电阻常识 ■概述： 本系列铂热电阻根据使用场合的不同与使用温度的不同，按照绕制的骨加来区分，有云母、陶瓷、簿膜等元件。作为测温元件，它具有良好的输出性能，可作为显示仪、记录仪、调节仪以及其它“电脑”之类仪表提供精确的输入值。若配接一体化温度变送器，可输出4~20mA 和0~10V等标准电流和电压信号，使用更为方便。 ■结构和原理： 装配式热电阻是由感温元件、不锈钢保护管、接线盒以及各种用途的固定装置组成。 铠装式铂热电阻比装配式铂热电阻直径小、易弯曲、适宜安装在装配式无法安装的场合，它的外保护管采用不锈钢，内充满高密度氧化物质绝缘体因此它具有很强的抗污染和优良的机械强度，能在环境较为恶劣的场合使用。 隔爆式铂热电阻通常用于生产现场伴有各种易燃、易爆等化学气体、蒸气的场合，如使用普通铂热电阻极易引起环境气体爆炸，因此在这种场合必须使用隔爆式的铂热电阻，杭州热电偶厂生产的隔爆铂热电阻，能适用在dⅡBT1—6以及dⅡCT1—6温度组别区间内具有爆炸性气体危险场所内。 以上系列铂电阻是一种温度传感器，其工作原理：在温度作用下，铂热电阻丝的电阻值随之变化而变化，且电阻与温度的关系即分度特性完全和IEC标准等同，因此完全可替代进口产品来测量-200—+600℃的温度。 ■主要技术指标： 铂热电阻在0℃时的电阻值称R（0℃）和100℃时的电阻值称R（100℃）以及R（100℃）/R（0℃）叫作比值W100。 Pt100其含义为（0℃）时的名义电阻值为100Ω，目前使用的一般都是这种铂热电阻。 标准规定的允许偏差如下： A级——R（0℃）=100Ω±0.06Ω±(0.15+0.002︱t︱) ℃ B级——R（0℃）=100Ω±0.12Ω±(0.30+0.005︱t︱) ℃ 比值W100=1.3850 A级±0.0000006 B级0.00012 上式中“︱t︱”为实际温度的绝对值。 ■其它热电阻： 除Pt100铂热电阻外，还生产Pt10和Pt1000的铂热电阻与Cu50、Cu100的铜热电阻。

铂铜热电阻校验规程

铂、铜热电阻校验规程 1.0目的 规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。2.0适用范围 本规程适用于-200℃~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3.0权责 工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4.0定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。铂热电阻标称电阻值为100Ω的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5.0内容 5.1允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定

的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 表1 热电阻的允差等级和允差值 5.2温度/电阻关系

5.3外观 5.3.1热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显著锈蚀。 5.3.2感温元件不得破裂，不得有明显的弯曲现象。 5.3.3根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A

标准铂电阻使用说明书

使用说明书

北京奥维泰科技有限责任公司 版权所有，翻版必究 北京奥维泰科技有限责任公司 北京市海淀区上地信息路2号院2号楼3D 电话：(010) 传真：(010) 邮编：100085 述------------------------------------------------------ 3 2.标准铂电阻温度计的工作原理、分类和结构---------------- 3 3. 主要技术指标------------------------------------------5

4. 标准铂电阻温度计的使用方法及注意事项-------------------5 4.1温度计的检查--------------------------------------- 5 4.2温度计的检定--------------------------------------6 4.3温度计的测量--------------------------------------6 4.4测量结果的计算------------------------------------7 4.5计算方法举例---------------------------------------- 10 4.6温度计的维护与保管---------------------------------- 10 5.温度计可能出现的不正常现象及其应对措施--------------------- 10 6. 参考文献-------------------------------------------------12 附录一：0℃～720℃温区参考函数表 ----------------------------------13附录二：- 200℃～0℃温区参考函数表 ---------------------------------22 1. 概述 标准铂电阻温度计是1990年国际温标(ITS－90)规定的内插仪器，是目前技术条件下测温准确度最高、稳定性最好的测温仪器。标准铂电阻温度计是传递国际温标的计量标准器具。在检定各种标准水银温度计、精密温度计、工业铂、铜热电阻时作为标准器使用，也可直接用于高准确度的温度测量。 在我国，标准铂电阻温度计已得到广泛的应用。尤其是石英外护管二等标准铂电阻温度计，广泛应用于各级温度计量实验室的量值传递和精密测温。标准铂电阻温度计有二种外护管，石英外护管及金属外护管。石英外护管标准铂电阻温度计和金属外护管标准铂电阻温度计各有其优缺点。具体选择哪一种温度计，要根据用户

工业铂铜热电阻校准规程

1 目的 规范铂、铜热电阻校准的操作，确保铂、铜热电阻的校准结果真实、可靠。 2 范围 本规程适用于-200℃~+850℃整个或部分温度范围使用的工业铂、铜热电阻的校准和使用中检验。 3 职责 工程设备部：负责按本规程执行铂、铜热电阻的校准及校准记录的管理。 4 定义 4.1 热电阻：由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。 4.2 标称电阻值R0：热电阻（或感温元件）在0℃时的期望电阻值。其阻值通常有10Ω、50Ω、100Ω、500Ω、1000Ω，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为100Ω；Cu50的感温元件，其标称电阻值为50Ω。 4.3 温度/电阻表（分度表）：当R0为标称电阻值时，可根据函数关系制成相应的温度/电阻表（分度表）。铂热电阻标称电阻值为100Ω的分度表见表2。其他类型铂热电阻的分度表只要将该分度表中的电阻值乘以R0/100Ω即可（此处的R0为其他类型铂热电阻的标称电阻值）。铜热电阻分度表亦是如此得到。 5 内容 5.1 允差：允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。 表1 热电阻的允差等级和允差值

5.2 温度/电阻关系 表2 Pt100铂热电阻的温度/电阻关系

表3 Cu100铜热电阻的温度/电阻关系 5.3 外观 5.3.1 热电阻各部分装配正确、可靠、无缺件，外表涂层应牢固，保护管应完整无损，不得有凹痕、划痕和显着锈蚀。 5.3.2 感温元件不得破裂，不得有明显的弯曲现象。 5.3.3 根据测量电路的需要，热电阻可以有两、三或四线制的接线方式，其中A 级的热电阻必须是三线制或四线制的接线方式。 5.3.4 每支热电阻在其保护套管上或在其所附的标签上至少应有下列内容的标识：类型代号、标称电阻值R0、有效温度范围、感温元件数、允差等级、制造商名或商标、生产年月。 5.4 校准条件 5.4.1 标准器

标准铂电阻温度计检定

MV_RR_CNG_0029 标准铂电阻温度计检定规程 1. 标准铂电阻温度计检定规程说明 编号 JJG 160—1992 名称 （中文）标准铂电阻温度计检定规程 （英文）Verification Regulation of the Standard Platinum Resistance Thermometer 归口单位 中国计量科学研究院 起草单位 中国计量科学研究院 主要起草人 王玉兰 (中国计量科学研究院) 批准日期 1992年6月15日 实施日期 1992年12月1日 替代规程号 JJG 160-89 适用范围 本规程适用于新制造、使用中及修理后的测量范围为0～419.527 ℃的标准铂电阻温度计的检定。 主要技术 要求 1 外观尺寸 2 结构 3 电阻特性 4 稳定性 5 热性能和其它性能 是否分级 否 检定周期（年） 2 附录数目 3 出版单位 中国计量出版社 检定用标准物质 相关技术文件 备注 2. 标准铂电阻温度计检定规程摘要 一 概 述 标准铂电阻温度汁(以下简称温度计)是根据金属铂的电阻随温度变化而变化的规律来测量温度的。 在0～419.527℃温区内，1990年国际温标(ITS－90) 采用标准铂电阻温度计作为温标的内插仪器，它使用一组规定的定义固定点和参考函数和相应的差值函数内插。 在0～419.527℃温区内，温度t 由下列公式确定： W r (t )＝C 0 f i ∑=9 1C i 〔(t /℃－481)/481〕i (1) t /℃＝D 0i ∑=9 1D i 〔(W r (t )－2.64)/1.64〕i (2) 116

工业铂、铜热电阻试题

工业铂、铜热电阻试题 单位姓名得分 一、填空（每题5分） 1．目前国际上采用的温标是温标，于起开始实行。 2．工业铂、铜热电阻的检定规程号为，其规定热电阻的检定周期最长不超过。 3．检定热电阻时，标准器选用；检定铜热电阻时，也可采用。 4．检定热电阻时，应选用成套工作的测温电桥或等精度的其它测量仪器；四点转换开关的接触热电势不得大于。 5．检定热电阻时，选用的油恒温槽其工作区域的垂直温差不大于；水平温差不大于。 6．检定工业铂、铜热电阻在100℃的电阻值时，恒温槽的温度偏离100℃之值应不大于，温度变化每10分钟应不超过。 7．二线制热电阻的电阻值偏差的检定，应包括的电阻值；测量其电阻时，应在，然后按接线测量。 8．在热电阻温度计中，R0和R100分别表示和时的电阻值。分度号为热电阻的R100/ R0 = 1.3851；分度号为热电阻的R100/ R0 = 1.4280。

二、选择题（请在正确的答案前打“√”，每题3分） 1．水的三相点是多少？ ℃℃℃℃2．在相同的温度变化范围内，分度号Pt100铂热电阻比Pt10铂热电阻变化范围大，因而灵敏度较： 高低一样 3．一般的情况，铜热电阻的测温范围比铂热电阻的测温范围： 宽窄一样 4．热电阻温度计是借金属丝的电阻随温度变化的原理工作的。下述有关与热电阻温度计配套的金属丝的说法，不合适的是： 经常采用铂丝也有利用铜丝也有采用镍丝 也有采用锰铜丝通常不采用金丝 5．温度越高，铂、镍、铜等材料的电阻值越 大小不变 三、简答题（每题5分） 1.检定热电阻时，通过热电阻的电流多大较为合适、为什么？ 2．简述铠装热电阻有什么的优点？

热电偶热电阻技术规范书

热电偶热电阻技术规范书

xx电厂2×300MW煤矸石热电联产新建 工程 热电偶热电阻 技术规范书

附件1 技术规范 1.总则 1.1 本技术规范适用于xx电厂2×300MW煤矸石热电联产新建工程的热电偶热电阻招标，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本招标文件中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供满足本招标文件和所列标准要求的高质量产品及其相应服务。 1.3 卖方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。所有文件、工程图纸及相互通讯，均应使用中文。 1.4 卖方执行本技术规范所列标准。有不一致时，按较高标准执行。 1.5 如果卖方没有以书面形式对本规范书条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都必须清楚地表示在投标文件中的技术差异表中。 1.6 设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，卖方应保证买方不承担有关设备专利的一切责任。 1.7 只有买方有权修改本规范书，卖方投标时无权修改本规范书原文，只用逐条响应。若对本规范书的某条文有差异或不同之处，请单独注解指出。 1.8 卖方应具备所提供的热电偶热电阻应有在2×300MW机组上两年以上成功运行业绩以及工程安装指导和调试的资格和经验，不得选用没有实践经验的仪表和控制设备。 1.9 在签订合同之后，买方保留对本技术规范提出补充要求和修改的权力，卖方应承诺予以配合。 1.10 在签订合同之后，买方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由买卖双方共同商定。 1.11 本工程采用编码标识系统，卖方在中标后提供的技术资料（包括图纸）和设备标识必须有编码标识，编码标识应遵守买方应用约定，保证技术资料（包括图纸）和设备标识正确使用编码标识。 2.工程概况 2.1 电厂概况

标准铂电阻温度计

标准铂电阻温度计 试题 一、填空题： 1、在复现两相平衡固定点时，由于温度计的差异或不能精确地得到所需，将会发生对于给定温度有小的偏差。 2、冰点温度和水三相电温度之间约差0.01℃的原因是由于所含 和所处不同引起。 3、根据定律来定义的温度称为热力学温度。热力学温标一般是采用来实现的。 4、温度是反应分子的激烈程度。 温标是描述的表示方法。 二、选择题： 5、标准铂电阻温度计采用四线制形式的主要目的是。 （A）减少外界干扰造成的误差； （B）消除引线电阻和杂散电势带来的误差； （C）减小环境温度变化引起的误差； （D）配合专用电测仪器使用。 6、在适当的温度和压力条件下，物质可以不经过液相而直接从固相变为气相，这种转变叫做。 （A）沸腾（B）汽化（C）蒸发（D）升华 7、水三相点瓶制备好后的最初几小时中，温度计阱中测得的温度可能是。

（A）降得相当快，下降约万分之几开； （B）很快稳定下来； （C）升的相当快，上升约万分之几开； （D）有升有降，起伏变化； 8、热力学温标通常是用来实现的。 （A）基准的铂电阻温度计； （B）气体温度计； （C）基准光学高温计； （D）基准铂铑10-铂热电偶。 9、温度计在使用时都要有足够的插入深度，其主要目的室为了 （A）消除导热误差；（B）避免外界干扰； （C）稳定杂散电势；（D）消除辐射误差。 10、热力学温度的单位是开尔文，它定义为水三相点热力学温度的 。. （A）1/100；（B）1/273.15； （C）1/273.16；（D）1/273。 三、问答题： 11、什么叫自热效应？简述在铂电阻温度计复现定义固定点时自热效应的形成情况。

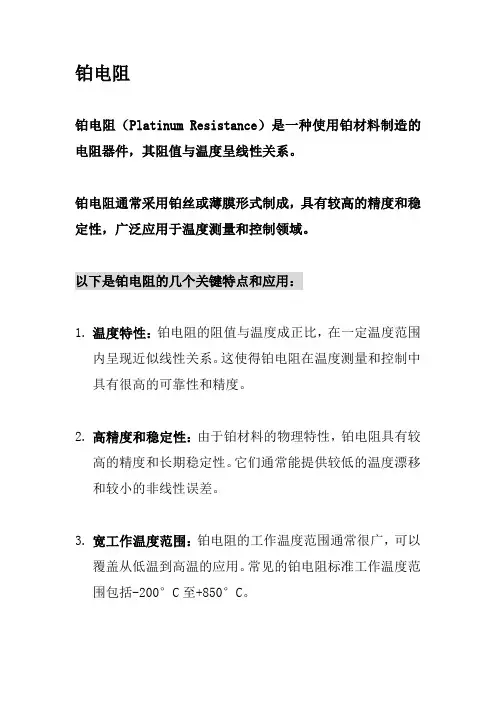

铂电阻

Pt100 薄膜铂电阻 发布时间：2010-12-23 | 浏览次数： 4194 产品编号：122311132616 产品名称：Pt100薄膜铂电阻 规 格：3.2×1.6×1.0 5.0×2.0×1.0 产品备注：用户有特殊要求，可在订货合同中注明。 产品类别：铂电阻元件 PT100A 薄膜铂电阻是由Heraeus 公司出厂.根据不同使用范围,传感器分为四组主要类型,用于超低温测量(始于 -196 °C),低温测量(到 +400 °C),中温测量(到 +600 °C)及高温测量(到 +1000°C)。为100, 200, 500, 1000 和 10000 Ohm 的电阻值可供使用。 原材料的化学稳定性,经检测的纯净度和均匀度为获得长期稳定性和在数千次测量循环中的重复测量性提供重要基础。 Heraeus 公司的特殊釉几乎使产品不受湿度,气候或其他环境的影响。在布线温度传感器元件这组产品中包括了特别微小的传感器类型,它用于内部直径很小的保护管中。 这一类产品中还包括带连接线的传感器,通过 HD 和 HA 薄膜技术系列的当前类型可替换常规的绕线铂金温度探针。Heraeus 公司凭借其广泛的知识基础可在任何时候根据客户需求特别开发用户定制产品。 一般技术信息

下面给出了一些参数的详细说明，他们在铂金薄膜传感器运行过程中对其产生影响: 测量电流和自热 电源电流会加热铂金薄膜传感器。所导致的温度测量误差按照下式计算： Δt = P*S P，功率损失= I2R S，自加热系数单位是K/mW。 数据表上指定了各个产品的自热系数。自热由铂金薄膜传感器和周围介质的热接触决定。如果对环境的热传导效率很高，则会得到较高的实测电流。铂金薄膜传感器未设置实测电流的下限。它们很大程度上取决于应用。 我们建议: 在100 Ohm: 最大值为 1 mA 在500 Ohm: 最大值为0.7 mA 在1000 Ohm: 最大值为0.3 mA 在2000 Ohm: 最大值为0.25 mA 在10000 Ohm: 最大值为0.1 mA 热反应时间 热反应时间是铂金薄膜传感器在与电阻变化起反应时而发生温度变化所需的时间，电阻变化符合一定比例的温度变化。DIN EN 60751 建议采用的时间能达到50 %和90 %的变化。t0.5和t0.9是指数据表中0.4 或2.0 m/s的水流和空气流。如要换算到其他介质和温度，可在VDI/VDE 3522手册的帮助下实施。 根据DIN EN 60751得出100Ω铂金温度传感器的 基本值 °C ΩΩ/°C °C ΩΩ/°C °C ΩΩ/°C °C ΩΩ/°C -200 18,52 0,432 70 127,08 0,383 340 226,21 0,352 610 316,92 0,320 -190 22,83 0,429 80 130,90 0,382 350 229,72 0,350 620 320,12 0,319 -180 27,10 0,425 90 134,71 0,380 360 233,21 0,349 630 323,30 0,318

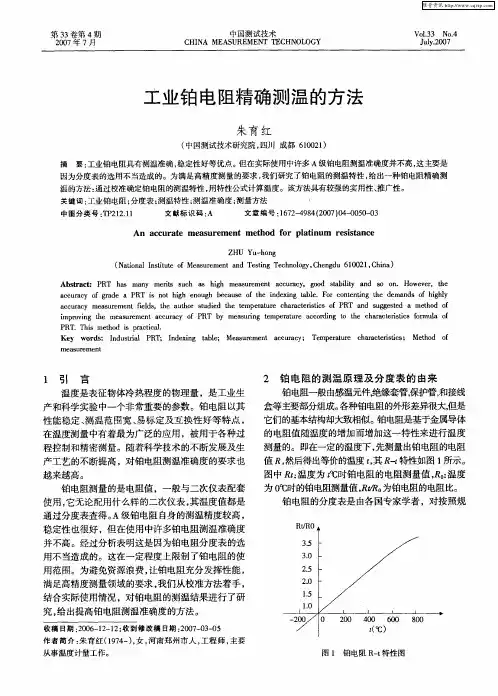

最新工业铂热电阻0℃电阻值测结果的不确定度评定

工业铂热电阻0℃电阻值测量结果的不确定度评定 1 一、 数学模型 2 R （0℃）＝R i －（dR/dT ）t=0t i 3 t i =（R i *－R *(0℃)）／（dR/dT ）*t=0 4 R i ――被检热电阻在温度t i 时的电阻值； 5 （dR/dT ）t=0――被检热电阻在0℃时电阻随温度的变化率； 6 R i *、R *(0℃)――标准铂电阻在温度t i 和0℃时的电阻值； 7 （dR/dT ）* t=0――标准热电阻在0℃时电阻随温度的变化率。 8 二、 不确定度来源及分析 9 1.测量重复性引入的不确定度u1的评定 10 对被检铂热电阻进行了六次重复测量，其数据为（单位：Ω） 11 100.0199 100.0206 100.0205 100.0205 100.0199 100.0193 12 根据贝塞尔公式得：u1＝2.07×10-4Ω 13 2.二等标准铂电阻温度计不确定度引入的不确定度u2的评定 14 根据检定规程，R tp *的检定周期不稳定性为5mK ，转换成电阻为4.99×10-4Ω，呈正态15 分布，故其引入的不确定度为 16 u2=4.99×10-4Ω/2=2.50×10-4Ω 17 3.数字多用表引入的不确定度u3的评定 18

19 因为数字多用表的不确定区间为±0.005％，则其半宽为 20 100Ω×0.005％＝0.005Ω，呈均匀分布，故其引入的不确定度为 21 u3＝0.005Ω／√3 ＝2.89×10-3Ω 22 4.冰点槽引入的不确定度u4的评定 冰点槽为我们自制,其同一水平面上的最大温差不大于0.01℃,换算成电阻值为 23 24 0.01℃×0.391Ω/℃=3.91×10-3Ω,呈均匀分布,故其引入的不确定度u4为25 u4=3.91×10-3Ω/√3 =2.26×10-3Ω 三、灵敏系数 26 27 因为以上各量互为独立，故其灵敏系数为 28 c1=1 c2=1 c3=1 c4=1 29 四、不确定度分量一览表 30 五、合成标准不确定度

试论在工业铂、铜热电阻检定中的注意事项

试论在工业铂、铜热电阻检定中的注意事项 摘要：由于铂和铜电阻温度计拥有较高的灵敏度、稳定性和较宽的测量范围,因此这种温度计在工业生产和科学实验中的使用更加广泛,而其校准、检验工作也更加重要。本文笔者查阅了大量相关资料,并结合自身多年工作经验,对铂铜热电阻检定工作中需要注意的具体事项进行了深入的研究和探讨,以减少今后热电阻检定工作误差,使检定结果更加真实可靠。 关键词：检定规程环境温度热电阻在JJG52-1999检定规程中对标准器误差范围有着明确的规定,必须保证其检定绝对值在被检压力表允许的误差绝对值四分之一之内。但在现行的热电阻读数方式却无法将标准表作用充分发挥出来,反而易产生估读误差,影响检定结果。下面我们就从以下检定问题展开讨论,对铂铜热电阻检定工作进行深入的分析和了解。 1、检定过程中引入误差的种类 1.1 导线连接引入误差 进行某支热电阻的外接连接导线检定时,所选择的外接导线必须是由同一根导线上连接铜导线上所截取的。且其导线的截取长度不同,铜丝上不可粘有焊锡等任何物质,以降低其他附加误差的产生。由于内引线电阻通常在使用时并不常用,因此在铠装三线制热电阻检定时必须要注意,应当严格按照JJG52-1999规定进行测量,以免去内引电阻线这一环节。我们可以选定一定的引线长度根据不同接线方式进行检定,然后根据具体的计算公式计算接线检定结果,这也就是扣除内引线电阻后的热电阻检定结果。 1.2 插入深度引入误差 在按照JJG229-1998规定进行检定时,检定热电阻插入深度不少于三百毫米。如若环境温度和检定温度存在较大的差异,电阻轴向及环境温度之间的热交换,插入液面部分越短,其二者之间的所交换的热能量也就越多,对温度名义值也有所影响。下面我们就将铂电阻不同插入深度检定结果进行归纳总结,并展开一定的论述。 以下即以1支Pt100铂电阻为例子,对其在插入为100,200,300,370不同深度后的检定结果进行分析:当R（0）（Ω）时,其结果分别为100.019,99.981,99.978,99.979;当R（100）（Ω）时,其结果又分别为138.319,138.420,138.422,138.423。由此我们可以看出,在0摄氏度时,电阻值明增加了0.041Ω,我们将其换算为温度也就是0.10摄氏度,这也意味着稳定相应增加了0.10摄氏度;同样,在100摄氏度时,铂电阻的电阻值减少了0.101Ω,换算成温度是0.27摄氏度,就是温度也相应减少了0.27摄氏度。显而易见,电阻插入深度将会影响检定结果,使其失去其准确性,因此,必须遵照JJG229-1998规定来保证热电阻插入深度,保证其在300毫米以上。 如果检定时需要将外套管卸下,则必须将其放置在石英管或玻璃管中,要求管内径必须同被检电阻内径保持一致,内径过小或者过大都造成附加误差的产生;鉴定过程中,必须要将玻璃管或石英管内与外部相隔离,避免其与环境温度产生热交换。 1.3 电测设备引入误差 第一,利用正反电流的测量平均值能够消除杂散电势,正反电流测量是测量设备必须具备的测量方式。

标准铂电阻温度计凝固点检定记录2006.

标准铂电阻温度计凝固点检定记录检定记录编号NO： 送检单位__________ _______ 被检温度计编号___________ ______ 准确度等级 _______ __________测量范围 标准电阻Rs编号 _____ ______ ______ 标准电阻R s 检定证书值标准电阻R s温度系数电桥编号_________ 检定点___________ 定点炉编号_____ ____ 水三相点瓶 编号_____ _____ 标准电阻温度计编 号 标准电 阻温度 计检定 证书值

环境条件温度相 对 湿 度 第次检定 检定结果 项目R Zn(Sn /R s R tp / R s 备 注 检定时室温(℃ 测开始时测

量时间间量 值 结束时间 平均值 Rs(Ω

RZn(Sn 或 Rtp (Ω W Zn(Sn 校核____________检定____________日期_____________ 标准铂电阻温度计自热效应测试记录 检定记录编号N O： 送检单位__________ _______ 被检温度计编号___________ ______ 准确度等级 _______ __________测量范围电桥编号 __________________ 水三相点瓶编号 ______ __________标准电阻Rs编号 ____ __________标准电阻R s

检定证书值 标准电阻R s温度系数项目 R tp /R s 备 注检定时室温(℃ 通过温度计 电流1mA mA 测 量 值 1

2 3 4 平均值 Rs(Ω Rtp(Ω 自热效应(mK 校核___________检定___________日期___ _______ 标准铂电阻温度计综合结果

有关于pt100_铂热电阻的介绍

热电阻 热电阻是中低温区最常用的一种温度检测器。它的主要特点是测量精度高，性能稳定。其中铂热是阻的测量精确度是最高的，它不仅广泛应用于工业测温，而且被制成标准的基准仪。金属热电阻的感温元件有石英套管十字骨架结构，麻花骨架结构得杆式结构等。金属热电阻常用的感温材料种类较多，最常用的是铂丝。工业测量用金属热电阻材料除铂丝外，还有铜、镍、铁、铁—镍、钨、银等。 pt100 铂热电阻 设计原理： pt100是铂热电阻，它的阻值会随着温度的变化而改变。PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。 应用范围： 医疗、电机、工业、温度计算、阻值计算等高精温度设备，应用范围非常之广泛。 组成的部分 常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成 薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。 ================================================================================= Pt100 温度传感器为正温度系数热敏电阻传感器，主要技术参数如下： 测量范围：-200℃～+850℃； 允许偏差值△℃：A 级±（0.15＋0.002│t│）， B 级±（0.30＋0.005│t│）； 最小置入深度：热电阻的最小置入深度≥200mm； 允通电流≤ 5mA。 另外，Pt100 温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。 铂热电阻的线性较好，在0~100 摄氏度之间变化时，最大非线性偏差小于0.5 摄氏度。

温度变送器(热电阻)校准规程(优选.)

热电阻（温度变送器）较准准规程 1.范围 本规程适用于本公司生产车间使用的全部类型热电阻（温度变送器）次校准，后续校准，使用中校准。 2.概述 热电阻是中低温区最常用的一种温度检测器。热电阻测温是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。它的主要特点是测量精度高，性能稳定。。 3.计量性能要求 在测量范围内，误差应不大于温度变送器热电阻本身规定的误差 4.校准 4.1校准室的环境 校准的温度尽量保持在（20±5）℃，相对湿度不大于85%。 4.2校准的人员资质 校准人员必须经过培训并取得资格证书 4.3校准的设备 经过检定合格的热电阻 4.3.1外观检查 a)热电阻外观完好，没有明显的损坏。 b)热电阻上的信息完整制造单位或商标；规格型号；准确度等级;出厂编号。 4.3.2校准步骤 a)将标准热电阻和需要校准的热电阻（温度变送器）放入水浴中。 b)接通水浴电源，设定好需要校准的温度点，开始加热。 c)将水浴加热到设定好的温度，这时用万用表测量标准热电阻的电阻并通过 查表得到所对应的温度。同时记录需要校准的热电阻（温度变送器）的温 度值。 d)取得一个温度校验点的读数并记录好数据，调整温控器，使水浴升高 到第二个温度校准点，进行第二个读数；依次进行，一般设置3-5 个校准点； e)根据记录的数据，通过计算得出误差值。 5.校准结果处理 5.1校准合格的热电阻（温度变送器），将校准数据填写在计量器具校准表R-A6079- 007。并将校准合格标签贴热电阻（温度变送器）上。 5.2校准不合格的热电阻（温度变送器），进行调整修理后再进行校准，如果还不合格 则进行报废处理并贴上不合格标签。
