高压电磁阀工作原理

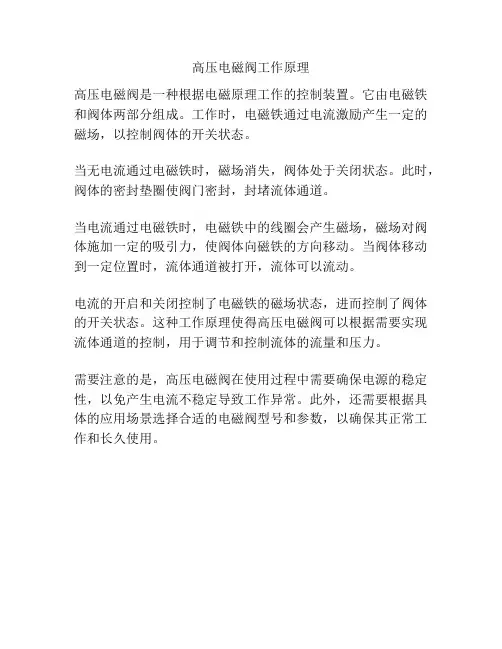

高压电磁阀工作原理图

电磁阀里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移

动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然

后通过油的压力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通

过控制电磁铁的电流就控制了机械运动。

分类：

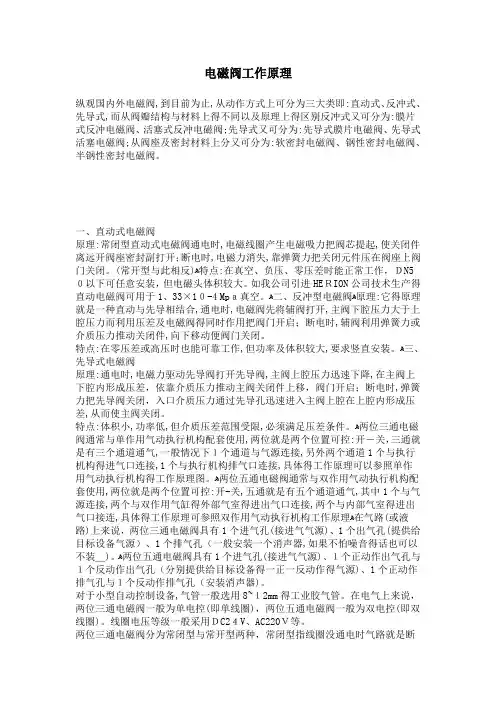

国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀

瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)，按照气路数分为2位2通，2位3通，2位4通，2位5通。

电磁阀分为单电控和双电控，指的是电磁线圈的个数，单线圈的称为单电控，双线圈的称

为双电控，2位2通，2位3通一般时是单电控（单线圈），2位4通，2位5通可以是单

电控（单线圈），也可以是双电控（双线圈）。

一、按被控制管路内的介质及使用工况的不同可将电磁阀分为：液用电磁阀、气用电磁阀、蒸汽电磁阀、燃气电磁阀、油用电磁阀、消防专用电磁阀、制冷电磁阀、防腐电磁阀、高

温电磁阀、高压电磁阀、无压差电磁阀、超低温电磁阀（深冷电磁阀）、真空电磁阀等。

二、按电磁阀内部结构不同可分为先导式、直动式、复合式、反冲式、自保持式、脉

冲式、双稳态、双向型等。

三、按电磁阀的使用材质不同可分为：铸铁体（灰口铸铁、球墨铸铁）、铜体（铸铜、锻铜）、铸钢体、全不锈钢体（304、316）、非金属材料（ABS、聚四氟乙烯）。

四、按管道中介质的压力不同可分为：真空型（-0.1~0Mpa）、低压型（0~0.8Mpa）、中压型（1.0~2.5Mpa）、高压型（4.0~6.4Mpa）、超高压型（10~21Mpa）

五、按介质温度不同可分为：常温型（~）、中温型（~）、高温型（~）、超高温型（~）、低温型（~）、超低温型（）。

六、按工作电压不同分为：交流电压：AC220V 380V 110V 24V；直流电压：

DC24V 12V 6V 220V；一般常用电压为AC220V DC24V，推荐用户尽量选用常用电压、特殊电压供货周期较长。

七、按电磁阀的防护等级可分为：防爆型、防水型、户外型等。

直动式电磁阀：

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式电磁阀：

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。

先导式电磁阀：

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。

两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。

两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理

在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。

对于小型自动控制设备，气管一般选用8~12mm的工业胶气管。在电气上来说，两位三通电磁阀一般为单电控(即单线圈)，两位五通电磁阀一般为双电控(即双线圈)。线圈电压等级一般采用DC24V、AC220V等。两位三通电磁阀分为常闭型和常开型两种，常闭型指线圈没通电时气路是断的，常开型指线圈没通电时气路是通的。常闭型两位三通电磁阀动作原理：给线圈通电，气路接通，线圈一旦断电，气路就会断开，这相当于“点动”。常开型两位三通单电控电磁阀动作原理：给线圈通电，气路断开，线圈一旦断电，气路就会接

通，这也是“点动”。两位五通双电控电磁阀动作原理：给正动作线圈通电，则正动作气路接通(正动作出气孔有气)，即使给正动作线圈断电后正动作气路仍然是接通的，将会一直维持到给反动作线圈通电为止。给反动作线圈通电，则反动作气路接通(反动作出气孔有气)，即使给反动作线圈断电后反动作气路仍然是接通的，将会一直维持到给正动作线圈通电为止。这相当于“自锁”。基于两位五通双电控电磁阀的这种特性，在设计机电控制回路或编制PLC程序的时候，可以让电磁阀线圈动作1~2秒就可以了，这样可以保护电磁阀线圈不容易损坏。

电磁阀在液路系统中用来实现液路的通断或液流方向的改变，它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。

电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。电磁阀二通、三通指电磁阀的阀体上有两个、三个通道口；比如二位二通电磁阀是一进一出（二个通道、最普通常见）二位三通电磁阀控制液体是一进二出（两出分别是一个常开一个常闭）；气动换向电磁阀是一进一出一排气；液压一进一出一回油。

国内外的电磁阀从原理上分为三大类（即：直动式、分步直动式、先导式），而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类（直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

特点：

1，特制线圈，长期使用，不易烧毁。

2，使用常规产品水、气、油通用，密封性能好，可做到一分钟不产生一个气泡。

3，电磁阀阀芯均为不锈钢材料、活塞式结构，抗腐蚀、老化，动作疲劳性强。

4，活塞环设计结构更具有合理性，不会被介质中的杂质卡死，金属活塞与金属阀腔不产生直

接摩擦，长期停止动作后重新启动，动作同样灵敏，寿命长。

5、使用常规产品寿命长达100万次以上。

6，领先技术：工作压力高达200MPa的超高压电磁阀。

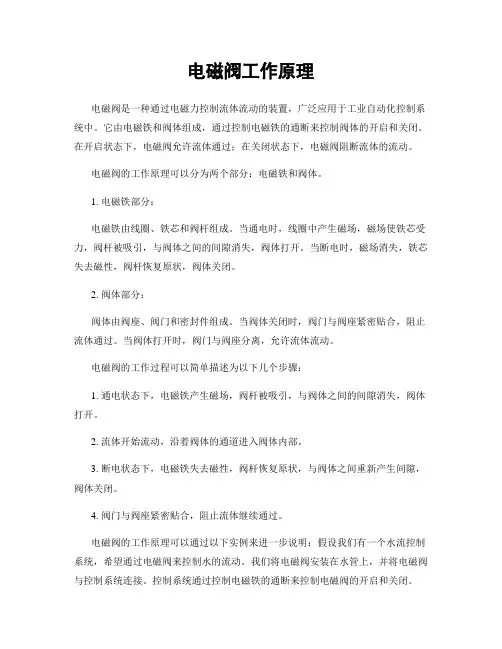

工作原理：

电磁阀由两个基本功能单元组成：电磁线圈和磁芯。包含一个或几个孔的阀体。当电线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。电磁线圈被直接安装在阀体上，磁芯被封闭在密封管中，构成一个简洁，紧凑的组合。

电磁阀是用来控制流体的自动化基础元件，属于执行器；并不限于液压，气动。用于控制液压流动方向，工厂的机械装置一般都由液压缸控制，所以就会用到它的工作原理，里有密闭的腔，在的不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压

力来推动油刚的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。这样通过控制电磁铁

的电流就控制了机械运动。

追朔的发展史，到目前为止，国内外的从原理上分为三大类(即：直动式、分步直动、先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。

直动式：

原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁

力消失，弹簧把关闭件压在阀座上，关闭。

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

分布直动式：

原理：他是一种直动式和先导式相结合的原理。常闭式--当入口与出口没有压差时，通

电后电磁力直接打开先导孔连接主阀活塞依次向上提起，阀门打开；当入口与出口达到启

动压差时，通电后，电磁力先打开先导孔，主阀活塞上腔压力下降，从而利用压差和电磁

力拉动主活塞，阀口打开；断电时，靠弹簧复位关闭先导孔，主活塞上腔增压，推动主活

塞向下移动，阀关闭。常开式与常闭式相反。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

先导式：

原理：其结构主要由导阀和主阀组成，主阀采用橡胶密封结构。常位时，活动铁芯封住

导阀口，阀腔内压力平衡，主阀口封阀。当线圈通电时，产生电磁力将活动铁芯吸上，主

阀腔内的介质自导阀口外泄，以至产生压力差，膜片或阀杯被迅速托起，主阀口开启，阀

便呈通路了。当线圈断电，磁场消失，活动铁芯复位，封闭导阀口，导阀和主阀腔内压力

平衡后，阀又呈关闭常位。

特点：流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件。

提示：

1，如果电磁阀的出口压力大于进口压力，电磁阀将方向导通，此时应安装止回阀。

2，电磁阀去掉线圈，反向安装，可作止回阀使用。

3，如果介质有杂质，请安装过滤网或过滤阀：30-60目/in.
