气压罐原理结构

消防水系统气压罐有带气囊的和不带气囊的两种；其工作原理就是水泵启动后，水进入有空气的压力罐，空气压缩，当在小流量的情况下，空气膨胀，将罐内的水压出，使水泵不至于在小流量的情况下启动。

气压罐结构(图)

标签：气压结构

上一篇：[转贴]OnlineNIC公司恶意注册域下一篇：气压罐原理(图)

膨胀罐的结构：

膨胀罐按结构可分为隔膜式和气囊式两种，如下图：

隔膜式膨胀罐及其隔膜气囊式膨胀罐及其气囊

对隔膜式膨胀罐来讲，其罐体和隔膜之间预充有一定压力的氮气，气囊式膨胀罐是罐体可气囊之间预充有一定压力的氮气

膨胀罐的工作原理：

有上面其结构可知：当膨胀罐用于系统中时，由于系统压力比预充气体的压力，所以会有一部分工作介质进入气囊内（对隔膜式来讲是进入罐体内），直到达到新的平衡，当系统压力再度升高，系统压力再次大于预充气体的压力，又会有一部分介质进入囊内，压缩囊和罐体间的气体，气体被压缩压力升高，当升高到跟系统压力一致时，介质停止进入，反之，当系统压力下降，系统内介质压力低于囊和罐体间的气体压力，气囊内的水会被气体挤出补充到系统内，使系统压力升高，直到系统工作介质压力跟囊和罐体间的气体压力相等，囊内的水不再外系统补给，维持动态的平衡。

膨胀罐的作用：

膨胀罐被广泛应用于中央空调、锅炉、热水器、变频、恒压供水设备中，其缓冲系统压力波动，消除水锤起到稳压卸荷的作用，在系统内水压轻微变化时，膨胀罐气囊的自动膨胀收缩会对水压的变化有一定缓冲作用，能保证系统的水压稳定，水泵不会因压力的改变而频繁的开启。

隔膜式膨胀罐的缺点：

1.因为隔膜式膨胀罐壳体是直接与水接触的，所以壳内都喷涂防锈层。罐的接口与壳体之间是焊接而成。

这样在焊接的过程中，高温就会将防锈涂层氧化。本来是银白色的涂层，在焊接后呈现黑色。用手触摸可感觉有黑色小颗粒。那么这些看似微不足道的氧化点工作时长期与水接触，慢慢就会生锈并逐渐扩大，直到整个罐体生锈，为什么这种膨胀罐用一段时间后，倒出来来的水呈黄水也就不足为奇了。

2．隔膜式膨胀罐的内膜是通过热轧的方式固定在膨胀罐的两个半壳的碳钢中间，这种工艺过程如果处理的不好，就会留下微小的气孔在内膜和碳钢之间，这些微小的气孔就会将预充的气体泄露出去，膨胀罐如果泄露气体，90%就是从这里泄露的。这种漏气的膨胀罐用一段时间如果不再补充气体就不能起到定压卸荷作用。而这本身是很难察觉。由于罐壁厚度一般在1mm左右，接口直接与罐焊接在一起，这种联接方式可承受的扭力相当小。而安装罐时只能抱着壳体旋转，这样如果用力太大或过猛，就会将接口旋断。这种情况在空调生产过程中最为常见。气囊式膨胀罐就克服了这些缺点气囊式膨胀罐内部有一个整体的气囊，在工作时水只进入气囊内，不与壳体接触。接口处用法兰盘连接。这种结构就避免了焊接过程引起的生锈问题。这种结构的膨胀罐的气囊可更换。同样，由于是法兰连接，故它的接口就可以承受很大的扭力，在安装过程中就不怕会扭断接口。

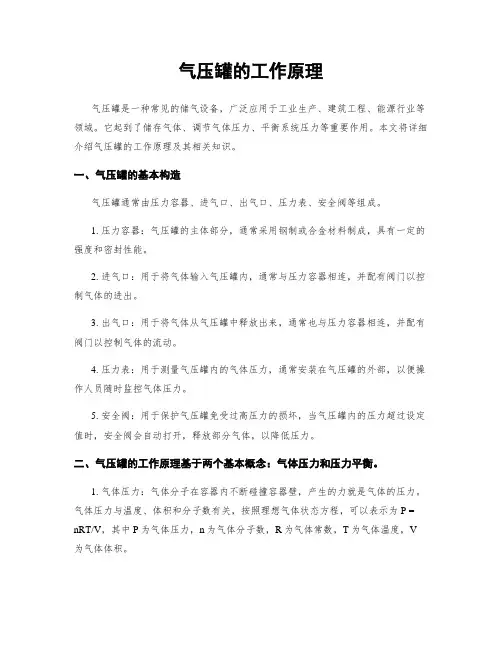

气压罐原理(图)

标签：气压原理

上一篇：气压罐结构(图)下一篇：DR－700AG工业级气动研磨机(图)

工作原理：

隔膜式压力膨胀罐是由钢质外壳，橡胶隔膜内胆构成的储能器件，橡胶隔膜把水室和气室完全隔开，当外界有压力的水充入隔膜式气压水罐的内胆时，密封在罐内的空气被压缩，根据波义耳气体定律，气体受到压缩后体积变小，压力升高储存能量，压缩气体膨胀可以将橡胶隔膜内的水压出罐体。

一个由隔膜将气体（通常为氮气）与系统水分成两部分的密闭式容器；它运用于供暖及空调水密闭系统中吸收加热时膨胀的水量，平衡系统水量及压力；系统冷却时，预充氮气的压力将隔膜推到底部，系统水未进入膨胀水罐，当系统水温升高时，压力增大，水压高于预充氮气压力，加热膨胀的水量进入膨胀罐。膨胀罐用于闭式水循环系统中，起到了平衡水量及压力的作用，避免安全阀频繁开启和自动补水阀频繁补水。

适应范围：

隔膜式压力膨胀罐广泛应用于中央空调、锅炉、消防、水处理等领域中；中央空调循环水稳压，蒸水供应膨胀系统，采暖统循环水补水稳压，消防给水系统补水稳压，变频给水稳压，锅炉补水，气压式给水等场合。

设备特点：

罐内部隔膜结构保证了水不与罐壁接触，因此罐壁内部无锈蚀，外部无凝露现象，使用寿命大大延长。在制冷和暖通系统中与传统的膨胀水箱相比，具有安装方便（不要装在最高点）占用空间小，无二次污染，使用寿命长许多优点；在水系统中，可减少水泵的频繁起动，既保护了水泵又起到节能作用

二总线到底是哪二个总线？

问题补充：

我问的是消防系统图中的二总线。请详细讲一下原理

提问者：villcht - 一级

答复共1 条

二总线是一种高可靠性、自动同步编码解码通信，可以将现场节点的多个模拟量转换成数字量并进行远距离串行传输。其特点如下:

a. 智能跟踪自动编码；

b. 远距离监测，监测距离2km；

c. 同时传输信号和功率，节点无需单独供电；

d. 回路节点数目可根据规模增减，最多64个。

二总线非常适宜于井下配电馈线出口多及馈线线路逐渐增长的现状，可抵制井下各种干扰的影响。二总线进行通信，2条总线之间的电压为24V，发送端的二总线通信芯片将需要传输的数字量以电流形式串行输出到二总线上；接收端从总线获得功率的同时接收信号，实现了功率和信号公用总线的要求.

常用的总线接口有QA840159等，提供单片机和总线的接口，通过握手电路和数据总线与CPU进行数据交换。总线接口从CPU中取得编码地址、控制码等信息后向总线回路发出标准串行码，包括地址段、地址校验段、控制段和模拟量返回段。地址段和地址校验段完全相同，以保证通信的可靠性。二总线通信编解码芯片位于分支出口处，可以自动同步编解码和片内A/D转换，它不需进行频率和同步调整，可对总保护的编码数据进行智能化分析并自动跟踪对位，片内高速A/D转换电路仅在地址符合时加电，大大降低了系统总电流，可很方便地实现模拟量采集.

二总线系统结构简单，可靠性非常高，基于二总线的漏电保护系统，全面提高了矿用检漏装置的性能，缩短了总保护初跳闸时间，保证了井下的供电安全。
