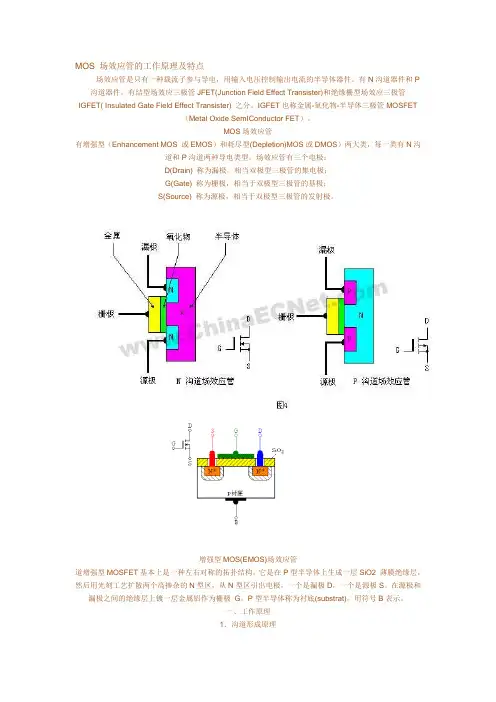

MOS 场效应管的工作原理及特点
MOS 场效应管的工作原理及特点
场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。有N沟道器件和P 沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET
（Metal Oxide SemIConductor FET）。
MOS场效应管
有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟
道和P沟道两种导电类型。场效应管有三个电极：
D(Drain) 称为漏极，相当双极型三极管的集电极；
G(Gate) 称为栅极，相当于双极型三极管的基极；
S(Source) 称为源极，相当于双极型三极管的发射极。
增强型MOS(EMOS)场效应管
道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。P型半导体称为衬底(substrat)，用符号B表示。
一、工作原理
1．沟道形成原理
当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。
进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在栅极下方形成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion
layer）。随着Vgs的继续增加，ID将不断增加。
在Vgs=0V时ID=0，只有当Vgs＞Vgs(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。
VGS对漏极电流的控制关系可用iD=f(vGS)|VDS=const这一曲线描述，称为转移特性曲线，见图。
转移特性曲线斜率gm的大小反映了栅源电压对漏极电流的控制作用。gm 的量纲为mA/V，所以gm也
称为跨导。
跨导的定义式如下：
gm=△ID/△VGS|
(单位mS)
2．Vds对沟道导电能力的控制
当Vgs＞Vgs(th)，且固定为某一值时，来分析漏源电压Vds对漏极电流ID的影响。Vds的不同变化对沟
道的影响如图所示。
根据此图可以有如下关系
VDS=VDG＋VGS= —VGD＋VGS
VGD=VGS—VDS
当VDS为0或较小时，相当VGD＞VGS(th)，沟道呈斜线分布。在紧靠漏极处，沟道达到开启的程度以上，
漏源之间有电流通过。
当VDS 增加到使VGD=VGS(th)时，相当于VDS增加使漏极处沟道缩减到刚刚开启的情况，称为预夹断，
此时的漏极电流ID基本饱和。
当VDS增加到VGD 夹断沟道上，ID基本趋于不变。 当VGS＞VGS(th)，且固定为某一值时，VDS对ID的影响，即iD=f(vDS)|VGS=const这一关系曲线如图 02.16所示。这一曲线称为漏极输出特性曲线。 二、伏安特性 1．非饱和区 非饱和区（Nonsaturation Region）又称可变电阻区，是沟道未被预夹断的工作区。由不等式VGS>VGS(th)、VDS 2．饱和区 饱和区(Saturation Region)又称放大区，是沟道预夹断后所对应的工作区。由不等式VGS>VGS(th)、 VDS>VGS-VGS(th) 限定。漏极电流表达式： 在这个工作区内，ID受VGS控制。考虑厄尔利效应的ID表达式： 3．截止区和亚阈区 VGS 个区域内，ID与VGS的关系为指数关系。 4．击穿区 当VDS 增大到足以使漏区与衬底间PN结引发雪崩击穿时，ID迅速增加，管子进入击穿区。 四、P沟道EMOS场效应管 在N型衬底中扩散两个P+区，分别做为漏区和源区，并在两个P+之间的SiO2绝缘层上覆盖栅极金属层， 就构成了P沟道EMOS管。 耗尽型MOS（DMOS）场效应管 N 沟道耗尽型MOSFET的结构和符号如图3-5所示，它是在栅极下方的SiO2绝缘层中掺入了大量的金属正离子。所以当VGS=0时，这些正离子已经感应出反型层，形成了沟道。于是，只要有漏源电压，就有漏极电流存在。当VGS＞0时，将使ID进一步增加。VGS＜0时，随着VGS的减小漏极电流逐渐减小，直至ID=0。对应ID=0的VGS称为夹断电压，用符号VGS(off)表示，有时也用VP表示。N沟道耗尽型 MOSFET的转移特性曲线见图所示。 N沟道耗尽型MOSFET的结构和转移特性曲线 P沟道MOSFET的工作原理与N沟道MOSFET完全相同，只不过导电的载流子不同，供电电压极性不同而已。这如同双极型三极管有NPN型和PNP型一样。 场效应管工作原理（1） 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109?）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。 一、场效应管的分类 场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS 功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。 按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。 二、场效应三极管的型号命名方法 现行有两种命名方法。第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。例如,3DJ6D是结型N沟道场 在P 型衬底上，制作两个高掺杂浓度的N 型区，形成源极（Source ）和漏极（Drian ）,另外一个是栅极（Gate ）.当Vi=Vgs 如何理解场效应管的原理，大多数书籍和文章都讲的晦涩难懂，给初学的人学习造成很大的难度，要深入学习就越感到困难，本人以自己的理解加以解释，希望对初学的人有帮助，即使认识可能不是很正确，但对学习肯定有很大的帮助。 场效应管的结构 场效应管是电压控制器件，功耗比较低。而三极管是电流控制器件，功耗比较高。但场效应管制作工艺比三极管复杂，不过可以做得很小，到纳米级大小。所以在大规模集成电路小信号处理方面得到广泛的应用。对大电流功率器件处理比较困难，不过目前已经有双场效应管结构增加电流负载能力，也有大功率场管出现，大有取代三极管的趋势。场效应管具有很多比三极管优越的性能。 结型场效应管的结构 结型场效应管又叫JFET，只有耗尽型。 这里以N沟道结型场效应管为例，说明结型场效应管的结构及基本工作原理。图为N沟道结型场效应管的结构示意图。在一块N型硅，材料(沟道)上引出两个电极，分别为源极(S)和漏极(D)。在它的两边各附一小片P型材料并引出一个电极，称为栅极(G)。这样在沟道和栅极间便形成了两个PN结。当栅极开路时，沟道相当于一个电阻，其阻值随型号而不同，一般为数百欧至数千欧。如果在漏极及源极之间加上电压U Ds，就有电流流过，I D将随U DS的增大而增大。如果给管子加上负偏差U GS时，PN结形成空间电荷区，其载流子很少，因而也叫耗尽区(如图a中阴影区所示)。其性能类似于绝缘体，反向偏压越大，耗尽区越宽，沟道电阻就越大，电流减小，甚至完全截止。这样就达到了利用反向偏压所产生的电场来控制N型硅片(沟道)中的电流大小的目的。 注：实际上沟道的掺杂浓度非常小，导电能力比较低，所以有几百到几千欧导通电阻。而且是PN结工作在反向偏置的状态。刚开机时，如果负偏置没有加上，此时I D是最大的。 特点：1，GS和GD有二极管特性，正向导通，反向电阻很大 2：DS也是导通特性，阻抗比较大 3：GS工作在反向偏置的状态。 4：DS极完全对称，可以反用，即D当做S，S当做D。 从以上介绍的情况看，可以把场效应管与一般半导体三极管加以对比，即栅极相当于基极，源极相当于发射极，漏极相当于集电极。如果把硅片做成P型，而栅极做成N型，则成为P沟道结型场效应管。结型场效应管的符号如图b所示。 MOS管工作原理及芯片汇总 一：MOS管参数解释 MOS管介绍 在使用MOS管设计开关电源或者马达驱动电路的时候，一般都要考虑MOS的导通电阻，最大电压等，最大电流等因素。 MOSFET管是FET的一种，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，一般主要应用的为增强型的NMOS管和增强型的PMOS管，所以通常提到的就是这两种。 这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。 在MOS管内部，漏极和源极之间会寄生一个二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要，并且只在单个的MOS管中存在此二极管，在集成电路芯片内部通常是没有的。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免。 MOS管导通特性 导通的意思是作为开关，相当于开关闭合。 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到一定电压（如4V或10V, 其他电压，看手册）就可以了。PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 MOS开关管损失 不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率M OS管导通电阻一般在几毫欧，几十毫欧左右 MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，导通瞬间电压和电流的乘积很大，造成的损失也就很大。降低开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。 MOS管驱动 MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。但是，我们还需要速度。 场效应管工作原理 MOS场效应管电源开关电路。 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。 MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS场效应管，其内部结构见图5。它可分为NPN型PNP 型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。 为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P 型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。 对于场效应管（见图7），在栅极没有电压时，由前面分析可知，在源极与漏极之间不会有电流流过，此时场效应管处与截止状态（图7a）。当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的作用，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子聚集在 功率场效应晶体管MOSFET 技术分类：电源技术模拟设计 | 2007-06-07 来源：全网电子 1.概述 MOSFET的原意是：MOS（Metal Oxide Semiconductor金属氧化物半导体），FET（Field Effect Transistor场效应晶体管），即以金属层（M）的栅极隔着氧化层（O）利用电场的效应来控制半导体（S）的场效应晶体管。 功率场效应晶体管也分为结型和绝缘栅型,但通常主要指绝缘栅型中的 MOS型（Metal Oxide Semiconductor FET）,简称功率MOSFET（Power MOSFET）。结型功率场效应晶体管一般称作静电感应晶体管（Static Induction Transistor——SIT）。其特点是用栅极电压来控制漏极电流，驱动电路简单，需要的驱动功率小，开关速度快，工作频率高，热稳定性优于GTR，但其电流容量小，耐压低，一般只适用于功率不超过10kW的电力电子装置。 2.功率MOSFET的结构和工作原理 功率MOSFET的种类：按导电沟道可分为P沟道和N沟道。按栅极电压幅值可分为；耗尽型；当栅极电压为零时漏源极之间就存在导电沟道，增强型；对于N（P）沟道器件，栅极电压大于（小于）零时才存在导电沟道，功率MOSFET 主要是N沟道增强型。 2.1功率MOSFET的结构 功率MOSFET的内部结构和电气符号如图1所示；其导通时只有一种极性的载流子（多子）参与导电，是单极型晶体管。导电机理与小功率mos管相同，但结构上有较大区别，小功率MOS管是横向导电器件，功率MOSFET大都采用垂直导电结构，又称为VMOSFET（Vertical MOSFET），大大提高了MOSFET 器件的耐压和耐电流能力。 MOS 场效应管的工作原理及特点 场效应管是只有一种载流子参与导电，用输入电压控制输出电流的半导体器件。有N沟道器件和P 沟道器件。有结型场效应三极管JFET(Junction Field Effect Transister)和绝缘栅型场效应三极管IGFET( Insulated Gate Field Effect Transister) 之分。IGFET也称金属-氧化物-半导体三极管MOSFET （Metal Oxide SemIConductor FET）。 MOS场效应管 有增强型（Enhancement MOS 或EMOS）和耗尽型(Depletion)MOS或DMOS）两大类，每一类有N沟 道和P沟道两种导电类型。场效应管有三个电极： D(Drain) 称为漏极，相当双极型三极管的集电极； G(Gate) 称为栅极，相当于双极型三极管的基极； S(Source) 称为源极，相当于双极型三极管的发射极。 增强型MOS(EMOS)场效应管 道增强型MOSFET基本上是一种左右对称的拓扑结构，它是在P型半导体上生成一层SiO2 薄膜绝缘层，然后用光刻工艺扩散两个高掺杂的N型区，从N型区引出电极，一个是漏极D，一个是源极S。在源极和漏极之间的绝缘层上镀一层金属铝作为栅极G。P型半导体称为衬底(substrat)，用符号B表示。 一、工作原理 1．沟道形成原理 当Vgs=0 V时，漏源之间相当两个背靠背的二极管，在D、S之间加上电压，不会在D、S间形成电流。当栅极加有电压时，若0＜Vgs＜Vgs(th)时（VGS(th) 称为开启电压），通过栅极和衬底间的电容作用，将靠近栅极下方的P型半导体中的空穴向下方排斥，出现了一薄层负离子的耗尽层。耗尽层中的少子将向表层运动，但数量有限，不足以形成沟道，所以仍然不足以形成漏极电流ID。 进一步增加Vgs，当Vgs＞Vgs(th)时，由于此时的栅极电压已经比较强，在靠近栅极下方的P型半导体表层中聚集较多的电子，可以形成沟道，将漏极和源极沟通。如果此时加有漏源电压，就可以形成漏极电流ID。在栅极下方形成的导电沟道中的电子，因与P型半导体的载流子空穴极性相反，故称为反型层（inversion layer）。随着Vgs的继续增加，ID将不断增加。 在Vgs=0V时ID=0，只有当Vgs＞Vgs(th)后才会出现漏极电流，这种MOS管称为增强型MOS管。 VGS对漏极电流的控制关系可用iD=f(vGS)|VDS=const这一曲线描述，称为转移特性曲线，见图。 转移特性曲线斜率gm的大小反映了栅源电压对漏极电流的控制作用。gm 的量纲为mA/V，所以gm也 称为跨导。 跨导的定义式如下： gm=△ID/△VGS| (单位mS) 2．Vds对沟道导电能力的控制 当Vgs＞Vgs(th)，且固定为某一值时，来分析漏源电压Vds对漏极电流ID的影响。Vds的不同变化对沟 道的影响如图所示。 根据此图可以有如下关系 VDS=VDG＋VGS= —VGD＋VGS VGD=VGS—VDS 当VDS为0或较小时，相当VGD＞VGS(th)，沟道呈斜线分布。在紧靠漏极处，沟道达到开启的程度以上， 详细讲解MOSFET管驱动电路 在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。 下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。包括MOS管的介绍，特性，驱动以及应用电路。 1，MOS管种类和结构 MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。 至于为什么不使用耗尽型的MOS管，不建议刨根问底。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。 在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 2，MOS管导通特性 导通的意思是作为开关，相当于开关闭合。 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。 PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC 时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 3，MOS开关管损失 不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。 MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。 导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。 4，MOS管驱动 跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。 在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。 场效应管工作原理（1） 场效应晶体管（Field Effect Transistor缩写(FET)）简称场效应管。一般的晶体管是由两种极性的载流子,即多数载流子和反极性的少数载流子参与导电,因此称为双极型晶体管,而FET仅是由多数载流子参与导电,它与双极型相反,也称为单极型晶体管。它属于电压控制型半导体器件，具有输入电阻高（108～109?）、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，现已成为双极型晶体管和功率晶体管的强大竞争者。 一、场效应管的分类 场效应管分结型、绝缘栅型两大类。结型场效应管（JFET）因有两个PN结而得名，绝缘栅型场效应管（JGFET）则因栅极与其它电极完全绝缘而得名。目前在绝缘栅型场效应管中，应用最为广泛的是MOS场效应管，简称MOS管（即金属-氧化物-半导体场效应管MOSFET）；此外还有PMOS、NMOS和VMOS功率场效应管，以及最近刚问世的πMOS场效应管、VMOS功率模块等。 按沟道半导体材料的不同，结型和绝缘栅型各分沟道和P沟道两种。若按导电方式来划分，场效应管又可分成耗尽型与增强型。结型场效应管均为耗尽型，绝缘栅型场效应管既有耗尽型的，也有增强型的。 场效应晶体管可分为结场效应晶体管和MOS场效应晶体管。而MOS场效应晶体管又分为N沟耗尽型和增强型；P沟耗尽型和增强型四大类。见下图。 二、场效应三极管的型号命名方法 现行有两种命名方法。第一种命名方法与双极型三极管相同，第三位字母J代表结型场效应管，O代表绝缘栅场效应管。第二位字母代表 材料，D是P型硅，反型层是N沟道；C是N型硅P沟道。例如,3DJ6D是结型N沟道场效应三极管，3DO6C 是绝缘栅型N沟道场效应三极管。 第二种命名方法是CS××#，CS代表场效应管，××以数字代表型号的序号，#用字母代表同一型号中的不同规格。例如CS14A、CS45G等。 三、场效应管的参数 场效应管的参数很多，包括直流参数、交流参数和极限参数，但一般使用时关注以下主要参数： 1、I DSS — 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压U GS =0时的漏源电流。 2、U P — 夹断电压。是指结型或耗尽型绝缘栅场效应管中，使漏源间刚截止时的栅极电压。 3、U T — 开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。 4、g M — 跨导。是表示栅源电压U GS — 对漏极电流I D 的控制能力，即漏极电流I D 变化量与栅源电压U GS 变化量的比值。g M 是衡量场效应管放大能力的重要参数。 5、BU DS — 漏源击穿电压。是指栅源电压U GS 一定时，场效应管正常工作所能承受的最大漏源电压。这是一 项极限参数，加在场效应管上的工作电压必须小于BU DS。 场效应管工作原理 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor （金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS场效应管，其内部结构见图5。它可分为NPN型PNP型。NPN型通常称为N沟道型，PNP型也叫P 沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N 型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P 型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P 饱和漏源电流。是指结型或耗尽型绝缘栅场效应管中，栅极电压U GS=0时的漏源电流。 2、UP 开启电压。是指增强型绝缘栅场效管中，使漏源间刚导通时的栅极电压。 4、gM 对漏极电流I D的控制能力，即漏极电流I D变化量与栅源电压UGS变化量的比值。gM 是衡量场效应管放大能力的重要参数。 5、BUDS 最大耗散功率。也是一项极限参数，是指场效应管性能不变坏时所允许的最大漏源耗散功率。使用时，场效应管实际功耗应小于PDSM并留有一定余量。 7、IDSM UGS=0时的漏极电流。UP —夹断电压，使ID=0对应的UGS的值。P沟道场效应管的工作原理与N沟道类似。我们不再讨论。下面我们看一下各类绝缘栅场效应管(MOS场效应管)在电路中的符号。§3 场效应管的主要参数场效应管主要参数包括直流参数、交流参数、极限参数三部分。 一、直流参数 1、饱合漏极电流IDSSIDSS是耗尽型和结型场效应管的一个重要参数。定义：当栅、源极之间的电压UGS=0，而漏、源极之间的电压UDS大于夹断电压UP时对应的漏极电流。 2、夹断电压UPUP也是耗尽型和结型场效应管的重要参数。定义：当UDS一定时，使ID减小到某一个微小电流(如1μA， 50μA)时所需UGS的值。 3、开启电压UTUT是增强型场效应管的重要参数。定义：当UDS一定时，漏极电流ID达到某一数值(如10μA)时所需加的UGS 值。 4、直流输入电阻RGSRGS是栅、源之间所加电压与产生的栅极电流之比，由于栅极几乎不索取电流，因此输入电阻很高，结型为106Ω以上，MOS管可达1010Ω以上。 二、交流参数 MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管 在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。 我们常用的是NMOS，因为其导通电阻小，且容易制造。在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 1.导通特性 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低 端驱动），只要栅极电压达到4V或10V就可以了。 PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 2.MOS开关管损失 不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。 MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。 导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。 3.MOS管驱动 跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。 在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。 第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极 万联芯城致力于打造一个方便快捷的电子物料采购平台。采购MOS管等电子元器件，就到万联芯城，万联芯城MOS场效应管主打 IR,AOS,VISHAY等知名国际品牌，均为原装进口货源，当天可发货。点击进入万联芯城 点击进入万联芯城 MOS管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS 管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。 下面的介绍中，也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。 在MOS管工作原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 MOS管工作原理图电源开关电路详解 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS的工作原理图。 它一般有耗尽型和增强型两种。本文使用的为增强型MOS MOS管，其内部结构见mos管工作原理图。它可分为NPN型PNP型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。 结型场效应管(JFET)的结构和工作原理 1. JFET的结构和符号 N沟道JFET P沟道JFET 2. 工作原理（以N沟道JFET为例） N沟道JFET工作时，必须在栅极和源极之间加一个负电压——V GS< 0，在D-S间加一个正电压——V DS>0. 栅极—沟道间的PN结反偏，栅极电流i G?0，栅极输入电阻很高（高达107W以上）。 N沟道中的多子（电子）由S向D运动，形成漏极电流i D。i D的大小取决于V DS的大小和沟道电阻。改变V GS可改变沟道电阻，从而改变i D。 主要讨论V GS对i D的控制作用以及V DS对i D的影响。 ①栅源电压V GS对i D的控制作用 当V GS＜0时，PN结反偏，耗尽层变宽，沟道变窄，沟道电阻变大，I D减小；V GS更负时，沟道更窄，I D更小；直至沟道被耗尽层全部覆盖，沟道被夹断，I D≈0。这时所对应的栅源电压V GS称为夹断电压V P。 ②漏源电压V DS对i D的影响 在栅源间加电压V GS＜0 ，漏源间加正电压V DS> 0。则因漏端耗尽层所受的反偏电压为V GD=V GS-V DS，比源端耗尽层所受的反偏电压V GS大,(如:V GS=-2V, V DS=3V, V P=-9V,则漏端耗尽层受反偏电压为V GD=-5V，源端耗尽层受反偏电压为-2V),使靠近漏端的耗尽层比源端宽，沟道比源端窄，故V DS对沟道的影响是不均匀的，使沟道呈楔形。 当V DS增加到使V GD=V GS-V DS=V P时，耗尽层在漏端靠拢,称为预夹断。 当V DS继续增加时，预夹断点下移，夹断区向源极方向延伸。由于夹断处电阻很大，使V DS主要降落在该区，产生强电场力把未夹断区的载流子都拉至漏极，形成漏极电流I D。预夹断后I D基本不随V DS增大而变化。 ①V GS对沟道的控制作用 当V GS＜0时，PN结反偏?耗尽层加厚?沟道变窄。V GS继续减小，沟道继续变窄。当沟道夹断时，对应的栅源电压V GS称为夹断电压V P（或V GS(off) ）。对于N沟道的JFET，V P<0。 管驱动电路 讲解MOSFET管驱动电路 在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的。 下面是我对MOSFET及MOSFET驱动电路基础的一点总结，其中参考了一些资料，非全部原创。包括MOS管的介绍，特性，驱动以及应用电路。 1，MOS管种类和结构 MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。 至于为什么不使用耗尽型的MOS管，不建议刨根问底。 对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，后边再详细介绍。 在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。 2，MOS管导通特性 导通的意思是作为开关，相当于开关闭合。 NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。 PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC 时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 3，MOS开关管损失 不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。 MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。 导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。 4，MOS管驱动 跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。 在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个 MOS管电路工作原理详解，MOS管工作原理文章-KIA MOS管 1，MOS管种类和结构 MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N 沟道共4种类型，但实际应用的只有增强型的N沟道MOS管型号和增强型的P沟道MOS管型号，所以通常提到NMOS，或者PMOS指的就是这两种。至于为什么不使用耗尽型的 MOS管，不建议刨根问底。对于这两种增强型MOS管，比较常用的是NMOS。原因是导通 电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。 MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由 于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但 没有办法避免，后边再详细介绍。在MOS管原理图上可以看到，漏极和源极之间有一个寄 生二极管。这个叫体二极管，在驱动感性负载，这个二极管很重要。顺便说一句，体二极管 只在单个的MOS管中存在，在集成内部通常是没有的。 2，MOS管导通特性 导通的意思是作为开关，相当于开关闭合。NMOS的特性，Vgs大于一定的值就会导通，适 合用于源极接地时的情况（低端驱动），只要栅极电压达到4V或10V就可以了。PMOS的 特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽 然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在 高端驱动中，通常还是使用NMOS。 3，MOS开关管损失 不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的会减小导通损耗。现在的小功率MOS 管导通电阻一般在几十毫欧左右，几毫欧的也有。MOS在导通和截止的时候，一定不是在瞬 间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多， 而且开关频率越快，损失也越大。导通瞬间电压和电流的乘积很大，造成的损失也就很大。 缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。 结型场效应管的工作原理 N沟道和P沟道结型场效应管的工作原理完全相同，现以N沟道结型场效应管为例，分析其工作原理。 N沟道结型场效应管工作时，需要外加如图1所示的偏置电压，即在栅-源极间加一负电压(v GS＜0)，使栅-源极间的P+N结反偏，栅极电流i G≈0，场效应管呈现很高的输入电阻(高达108左右)。在漏-源极间加一正电压(v DS＞0)，使N沟道中的多数载流子电子在电场作用下由源极向漏极作漂移运动，形成漏极电流i D。i D的大小主要受栅-源电压v GS控制，同时也受漏-源电压v DS的影响。因此，讨论场效应管的工作原理就是讨论栅-源电压v GS对沟道电阻及漏极电流i D的控制作用，以及漏-源电压v DS对漏极电流i D 的影响。 转移特性：在u DS一定时, 漏极电流i D与栅源电压u GS之间的关系称为转移特性。 在U GS(off)≤u GS≤0的范围内, 漏极电流i D与栅极电压u GS的关系为2) 输出特性：输出特性是指栅源电压u GS一定, 漏极电流i D与漏极电压u DS之间的关系。 1．v GS对沟道电阻及i D的控制作用 图2所示电路说明了v GS对沟道电阻的控制作用。为便于讨论，先假设漏-源极间所加的电压v DS=0。当栅-源电压v GS=0时，沟道较宽，其电阻较小，如图2(a)所示。当v GS<0，且其大小增加时，在这个反偏电压的作用下，两个P+N结耗尽层将加宽。由于N区掺杂浓度小于P+区，因此，随着|v GS| 的增加，耗尽层将主要向N沟道中扩展，使沟道变窄，沟道电阻增 大，如图2(b)所示。当|v GS| 进一步增大到一定值|V P| 时，两侧的耗尽层将在沟道中央合拢，沟道全部被夹断，如图2(c)所示。由于耗尽层中没有载流子，因此这时漏-源极间的电阻将趋于无穷大，即使加上一定的电压v DS，漏极电流i D也将为零。这时的栅-源电压称为夹断电压，用V P表示。 上述分析表明，改变栅源电压v GS的大小，可以有效地控制沟道电阻的大小。若同时在漏源-极间加上固定的正向电压v DS，则漏极电流i D将受v GS 的控制，|v GS|增大时，沟道电阻增大，i D减小。上述效应也可以看作是栅-源极间的偏置电压在沟道两边建立了电场，电场强度的大小控制了沟道的宽度，即控制了沟道电阻的大小，从而控制了漏极电流i D的大小。 2．v DS对i D的影响 设v GS值固定，且V P 场效应管工作原理公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N] 场效应管工作原理 MOS场效应管电源开关电路。 这是该装置的核心，在介绍该部分工作原理之前，先简单解释一下MOS 场效应管的工作原理。 MOS 场效应管也被称为MOS FET，既Metal Oxide Semiconductor Field Effect Transistor（金属氧化物半导体场效应管）的缩写。它一般有耗尽型和增强型两种。本文使用的为增强型MOS场效应管，其内部结构见图5。它可分为NPN型PNP型。NPN型通常称为N沟道型，PNP型也叫P沟道型。由图可看出，对于N沟道的场效应管其源极和漏极接在N型半导体上，同样对于P沟道的场效应管其源极和漏极则接在P型半导体上。我们知道一般三极管是由输入的电流控制输出的电流。但对于场效应管，其输出电流是由输入的电压（或称电场）控制，可以认为输入电流极小或没有输入电流，这使得该器件有很高的输入阻抗，同时这也是我们称之为场效应管的原因。 为解释MOS场效应管的工作原理，我们先了解一下仅含有一个P—N结的二极管的工作过程。如图6所示，我们知道在二极管加上正向电压（P端接正极，N端接负极）时，二极管导通，其PN结有电流通过。这是因为在P型半导体端为正电压时，N型半导体内的负电子被吸引而涌向加有正电压的P型半导体端，而P 型半导体端内的正电子则朝N型半导体端运动，从而形成导通电流。同理，当二极管加上反向电压（P端接负极，N端接正极）时，这时在P型半导体端为负电压，正电子被聚集在P型半导体端，负电子则聚集在N型半导体端，电子不移动，其PN结没有电流通过，二极管截止。 对于场效应管（见图7），在栅极没有电压时，由前面分析可知，在源极与漏极之间不会有电流流过，此时场效应管处与截止状态（图7a）。当有一个正电压加在N沟道的MOS场效应管栅极上时，由于电场的作用，此时N型半导体的源极和漏极的负电子被吸引出来而涌向栅极，但由于氧化膜的阻挡，使得电子 BJT的开关工作原理： 形象记忆法： 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。它只是把电源的能量转换成信号的能量罢了。但三极管厉害的地方在于：它可以通过小电流控制大电流。 假设三极管是个大坝，这个大坝奇怪的地方是，有两个阀门，一个大阀门，一个小阀门。小阀门可以用人力打开，大阀门很重，人力是打不开的，只能通过小阀门的水力打开。 所以，平常的工作流程便是，每当放水的时候，人们就打开小阀门，很小的水流涓涓流出，这涓涓细流冲击大阀门的开关，大阀门随之打开，汹涌的江水滔滔流下。 如果不停地改变小阀门开启的大小，那么大阀门也相应地不停改变，假若能严格地按比例改变，那么，完美的控制就完成了。 在这里，Ube就是小水流，Uce就是大水流，人就是输入信号。当然，如果把水流比为电流的话，会更确切，因为三极管毕竟是一个电流控制元件。 如果水流处于可调节的状态，这种情况就是三极管中的线性放大区。 如果那个小的阀门开启的还不够，不能打开大阀门，这种情况就是三极管中的截止区。 如果小的阀门开启的太大了，以至于大阀门里放出的水流已经到了它极限的流量，这种情况就是三极管中的饱和区。但是你关小小阀门的话，可以让三极管工作状态从饱和区返回到线性区。 如果有水流存在一个水库中，水位太高（相应与Uce太大），导致不开阀门江水就自己冲开了，这就是二极管的反向击穿。PN结的击穿又有热击穿和电击穿。当反向电流和反向电压的乘积超过PN结容许的耗散功率，直至PN结过热而烧毁，这种现象就是热击穿。电击穿的过程是可逆的，当加在PN结两端的反向电压降低后，管子仍可以恢复原来的状态。电击穿又分为雪崩击穿和齐纳击穿两类，一般两种击穿同时存在。电压低于5－6V的稳压管，齐纳击穿为主，电压高于5－6V的稳压管，雪崩击穿为主。电压在5－6V之间的稳压管，两种击穿程度相近，温度系数最好，这就是为什么许多电路使用5－6V稳压管的原因。 在模拟电路中，一般阀门是半开的，通过控制其开启大小来决定输场效应管工作原理 1
