浪涌保护器主要电气参数有哪些

浪涌保护器主要电气参数有哪些?

称电压Un：与系统额定电压相符。380v .220v

额定电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件保护器特性变化和激活保护元件的最大电压有效值275v.320v.385v.420v.440v

标称放电电流In：额定放电电流。8/20us标准雷电冲击10次。保护器所耐受最大冲击电流峰值10ka.20ka.30ka.50ka.80ka.

最大放电电流Imax:8/20us给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。20ka..40ka.60ka.100ka.140ka

电压保护级别Up：保护电压，保护器在下列测试中的最大值：1KV/μs 斜率的跳火电压；额定放电电流的残压。1.6ka、1.8ka、2.0ka、2.5ka 响应时间T：动作时间。＜25ns

数据传输率Vs:比特值

插入损耗Ae：插入前/插入后≤0.5分贝

回波损耗：75db

最大横线放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

最大纵向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

在线阻抗：指在标称电压Un下流经保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。

峰值放电电流：同In.Imax

漏电流：指在75%或80%标称电压Un下流经保护器的直流电流。

浪涌保护器的选型及使用

浪涌保护器的选型及使用由于电气类和电子元件的高损耗，浪涌保护（浪涌保护器或SPD）在风能行业中过电压保护过程中越来越普遍。风机停机的代价是非常高的，只有在不得不停机的情况下，才能停机。随着风机型号的增大而当其电力系统崩溃带来的损失也不断增大，因此为了免受过电压造成损失而实施保护措施的需求也随之增高。业主对浪涌保护器的需求越来越普遍。这意味着开发商和风机制造商必须确保系统符合现行法律规定及现代风力发电机组可靠性的要求。为了推动这项工作，国际电工委员会出版了低压用电分配系统浪涌保护设备选择和使用的标准。（IEC61643 低电压保护设备：第十二章是关于低压用电分配系统的浪涌保护器的选择和应用原理）该标准是一个应用及配置指南，对评估浪涌保护重要性非常有用，该标准同时也给风机浪涌保护设备的安装和尺寸测量提供指导规范。应用指南该标准可作为设计手册，并阐述了很多选型和设计时要考虑的相关问题。该标准也说明了选择过电压保护设备的各种问题。标准的第一部分详述了浪涌保护的基本原理和选择浪涌保护器时的各种相关参数（第3、4和5节）。简述之后就是应用指南，一步步介绍在选型前怎样评估应用程序（第6.1节）。下图是评估中最重要问题的概览：

选择安装浪涌保护器时，首先要考虑电网的设计（例如：TN-S系统，TT系统，IT 系统等）。浪涌保护器的安装位置也要考虑，它的放置位置与被保护设备间的距离要合适。如果浪涌保护器放置得离被保护设备太远了，那就不能确保被保护设备得到有效保护；如果太近了，设备和浪涌保护器之间会产生振荡波，而这样，即使设备被认为是被保护的，会在被保护设备上产生巨大的过电压。仅因为正确安装浪涌保护器是个简单问题，导致许多浪涌保护器安装位置设计不合理。安装浪涌保护器时，首先确保它被放置在被保护设备的入口处；第二要正确安装浪涌保护器的接地线；第三连接浪涌保护器的电缆要尽可能的短。根据此标准（一般来说），连接电缆的电感一般是1μH/m左右。所以设计该系统时，记得连接电缆要包含火线和接地线。

通信局(站)低压配电系统用电涌保护器技术要求

通信局（站）低压配电系统用电涌保护器技术要求 Performance requirements for Surge Protective Devices Connected to Low-voltage Distribution Systems of Telecommunication Stations/Sites YD/T 1235.1-2002 2002-11-08 发布2002-11-08 实施中华人民共和国信息产业部发布目次前言 1 范围 2 规范性引用文件 3 术语和定义 4 使用环境条件 4.1 供电条件 4.2 气候条件 5 分类 5.1 按冲击测试电流等级分类 5.2 按用途分类 5.3 按端口分类 5.4 按构成分类 6 技术要求 6.1 标称额定值 6.1.1 优选值 6.1.2 SPD分类的冲击测试电流等级规定 6.2 整体要求 6.2.1 外观质量 6.2.2 保护模式 6.2.3 分离装置 6.2.4 告警功能 6.2.5 接线端子连接导线的能力 6.3 电涌防护性能 6.3.1 最大持续运行电压 6.3.2 等级限制电压 6.3.3 电压保护水平

6.3.4 动作负载试验 6.4 安全性能 6.4.1 电气间隙和爬电距离 6.4.2 外壳防护等级 6.4.3 保护接地 6.4.4 着火危险性（灼热丝试验） 6.4.5 暂时过电压失效安全性 6.4.6 暂时过电压耐受特性 6.4.7 热稳定性 6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求 6.5.1 电压降 6.5.2 负载侧电涌耐受能力 6.5.3 负载侧短路耐受能力 6.6 环境适用性 6.6.1 耐振动性能 6.6.2 耐高温性能 6.6.3 耐低温性能 6.6.4 耐湿热性能 7 检验规则 7.1 交收检验 7.2 型式检验 8 标志、包装、运输和贮存 8.1 标志的内容 8.2 包装 8.3 运输和贮存 8.3.1 运输 8.3.2 贮存附录A （规范性附录）通信局（站）配电系统用电涌保护器（SPD）的构形前言制订本标准的目的在于规范我国通信局（站）低压配电系统用电涌保护器的技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。本标准主要依据IEC61643-1:1998《连接至低压配电系统用电涌保护器第1 部分：技术要求和测试方法》，参考IEC 61312-1、UL 1449、IEEE Std C62.62 和YD/T 5098等标准，并结合低压配电系统用电涌保护器在我国通信局（站）的实际应用情况而制定的。本标准规定了通信局（站）低压配电系统用电涌保护器的电气、结构、安全及环境适用性等方面的技术要求，并重点突出了防雷及电涌保护的安全性和可靠性，以使标准具有科学性、更好的可操作性和实用性。在编写方法上遵循 GB/T1.1-2000和GB/T1.3-1997的基本规则。本标准于2002年11月 8日首次发布，2002年11 月8日起实施。本标准附录A是标准的附录。

浪涌保护器工作原理

以下是电源系统SPD选择的要点： 1、根据被保护线路制式，例如：单相220V、三相220/380V TNC/TNS/TT等，选择合适制式SPD 2、根据被保护设备的耐冲击电压水平，选择SPD的电压保护水平Up。一般终端设备的耐冲击电压1.5kV，具体可参照GB 50343-5 4。Up值小于其耐冲击电压即可。 3、根据线路引入方式，有无因直击雷击中而传到雷电流的风险，选择一级或者二级SPD。一级SPD是有雷电流泄放参数的10/350波形的。 4、根据GB 50057-里的分流计算，计算线路所需的泄放电流强度，选择合适放电能力的SPD，需要SPD标称放电电流参数大于线路的分流电涌电流即可。至于型号，不同厂家型号不一，没什么参考价值。建议选择知名品牌，现在防雷市场鱼龙混杂，不要贪图便宜而使用劣质产品。浪涌保护器设计原理、特性、运用范畴设计原理在最常见的浪涌保护器中，都有一个称为金属氧化物变阻器（Metal Oxide Varistor，MOV）的元件，用来转移多余的电压。如下图所示，MOV将火线和地线连接在一起。 MOV由三部分组成：中间是一根金属氧化物材料，由两个半导体连接着电源和地线。这些半导体具有随着电压变化而改变的可变电阻。当电压低于某个特定值时，半导体中的电子运动将产生极高的电阻。反之，当电压超过该特定值时，电子运动会发生变化，半导体电阻会大幅降低。如果电压正常，MOV会闲在一旁。而当电压过高时，MOV可以传导大量电流，消除多余的电压。随着多余的电流经MOV转移到地线，火线电压会恢复正常，从而导致MOV的电阻再次迅速增大。按照这种方式，MOV仅转移电涌电流，同时允许标准电流继续为与浪涌

安全防范系统雷电浪涌防护技术要求GA-T670-2006

安全防范系统雷电浪涌防护技术要求 GA/T 670－2006 中华人民共和国公安部2006－12－14发布2007－06－01实施前言本标准的附录A、附录B为资料性附录。本标准由全国安全防范报警系统标准化技术委员会(SAC／TC 100)提出并归口。本标准起草单位：广西地凯科技有限公司、全国安全防范报警系统标准化技术委员会(SAC／TC100)秘书处、广西壮族自治区公安厅技防办。本标准主要起草人：王东生、刘希清、张凡夫、施巨岭、张跃、马宁。 1 范围本标准规定了安全防范系统雷电防护的基本要求，着重规定了安全防范系统雷电浪涌防护的具体要求。本标准适用于安全防范系统雷电防护的设计、实施和检验等。 2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。 GB 18802．1—2002 低压配电系统的电涌保护器(SPD) 第1部分：性能要求和试验方法(IEC 61643-1：1998，IDT) GB 50057－1994(2000年版) 建筑物防雷设计规范 GB 50343－2004 建筑物电子信息系统防雷技术规范 GB 50348－2004 安全防范工程技术规范 3 术语和定义下列术语和定义适用于本标准。 3．1 安全防范系统security and protection system：SPS 以维护社会公共安全为目的，运用安全防范产品和其他相关产品，所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统作为子系统组合或集成的电子系统或网络。 [GB 50348－2004，2．0．2] 3．2 直击雷direct lightning flash 闪击直接击在建筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力者。 [GB 50057－1994(2000年版)附录8] 3．3 雷电感应lightning induction 闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。 [GB 50057－1994(2000年版)附录8] 3．4 雷电浪涌lightning surge 与雷电放电相联系的电磁辐射，所产生的电场和磁场能够耦合到电气(电子)系统中而产生破坏性的冲击电流或电压。 3．5 雷电活动区分类classification of thunder and lightning active zone

浪涌保护器选型

电涌保护器选型随着国际信息潮流的冲击、微电子科技的沸腾和通讯、计算机及自动控制技术的日新月异，建筑开始走向高品质、高功能领域，形成了一种新的建筑形式——智能建筑。由于在智能建筑中存在众多信息系统，《建筑物防雷设计规范》GB50057-94（2002年版）（以下简称《防雷规范》）提出了安装电涌保护器的相关要求，以保证信息系统的安全稳定运行，笔者仅对其中使用的电涌保护器的产品选型提几点自己的看法。电涌保护器从本质上看就是一种等电位连接用的材料而已，其选型就是指在不同的防雷区内，按照不同雷击电磁脉冲的严重程度和等电位连接点的位置，决定位于该区域内的电子设备采用何种电涌保护器，实现与共用接地体等电位联结。笔者将从电涌保护器的最大放电电流Imax、持续工作电压Uc、保护电压Up、漏电流Ip、告警方式等方面进行论述。按照《防雷规范》第6.4.4条规定“电涌保护器必须能承受预期通过它们的雷电流，并应符合以下两个附加要求：通过电涌时的最大钳位电压，有能力熄灭在雷电流通过后产生的工频续流。”即电涌保护器的最大钳位电压加上其两端的感应电压应与所属系统的基本绝缘水平和设备允许的最大电涌电压协调一致。最大放电电流按照《防雷规范》第6.4.6条规定，在LPZOA、LPZOB与LPZ1区的交界处安装电涌保护器其最大放电电流计算如下：根据《防雷规范》规定的“全部雷电流的50%流入建筑物的防雷装置。另50%流入引入建筑物的各种外来导电物、电力线缆、通信线缆等设施”，表一：首次雷击的雷电流参量雷电流参数一类防雷建筑物二类防雷建筑物三类防雷建筑物 I幅值（KA）200 150 100 T1波头时间（ s）350 350 350 雷电波经建筑物引入的电力线缆、信息线缆、金属管道等分解，总配电间的低配供电线缆雷电流的分流值计算表如表二，线路屏蔽时，通过的雷电流降低到原来的30%，根据《通信局（站）雷电过电压保护工程设计规范》YD/T5098-2001中规定的脉冲为10/350 s波形的电荷量约为8/20 s模拟雷电波波形电荷量的20 ．．倍，具体计算如下：表二：供电线缆雷电流分流值表雷电流参数一类防雷建筑二类防雷建筑三类防雷建筑 I幅值（KA）200 150 100 供电线缆总分流值（kA）33.33 25 16.67 每根电缆分流值（kA）11.11 8.33 5.56

浪涌保护器ULC0521C系列型号参数规格书

Features ● Ultra low leakage: nA level ● Operating voltage: 5V ● Low clamping voltage ● Complies with following standards: – IEC 61000-4-2 (ESD) immunity test Air discharge: ±25kV Contact discharge: ±17kV – IEC61000-4-4 (EFT) 40A (5/50ns) – IEC61000-4-5 (Lightning) 4A (8/20μs) ● RoHS Compliant Applications ● USB 2.0 power and data line ● Set-top box and digital TV ● Digital video interface (DVI) ● Notebook Computers ● SIM Ports ● 10/100 Ethernet Dimensions DFN0603 Pin Configuration Mechanical Characteristics ● Package: DFN0603 ● Lead Finish: Lead Free ● UL Flammability Classification Rating 94V-0 ● Quantity Per Reel:15,000pcs ● Reel Size:7 inch Absolute Maximum Ratings (Tamb=25°C unless otherwise specified)

三合一防雷器技术参数说明

三合一防雷器技术参数说明产品介绍 RESON监控系统三合一防雷器主要用于动态监控摄像机的电源、视频/音频、云台控制线路实施全方位保护，是一体化多功能电涌保护器。广泛应用于银行监控系统、小区安防系统、学校、企业、道路安全防护等监控设备。功能特点 1、大容量：10KA，高速反应（10-12纳秒），低损耗； 2、三合一设计理念，适用于动态球形摄像机防雷保护； 3、能有效防止因电源、视频/音频、云台控制等设备间电位差瞬时增大而造成的设备损坏； 4、三级电涌保护，残压低，响应速度快，使用寿命长； 5、集成化、体积小、接线简易、安装方便。技术指标型号CPD-12DC/3 CPD-24DC/3 CPD-24AC/3 CPD-220AC/3 电源视频控制电源视频控制电源视频控制电源视频控制标称工作电压 Un 12V 5V 12V 24V 5V 24V 24V 5V 24V 220V 5V 24V 最大持续运行电压Uc 15V 8V 30V 30V 8V 30V 48V 8V 30V 275V 8V 30V 标称放电电流 (8/20μS)In 5kA 最大放电电流 (8/20μS)Imax 10kA 电压保护水平 (In)Up ≤30V ≤15V ≤75V ≤60V ≤15V ≤75V 60V ≤15V ≤75V ≤900V ≤15V ≤75V 响应时间tA ≤25ns ≤10ns ≤ 25ns ≤10ns ≤25ns ≤10ns ≤25ns ≤10ns 传输速率Vs - 10Mbps - 10Mbps - 10Mbps - 10Mbps 插入损耗Ae - ≤0.2db - ≤0.2db - ≤0.2db - ≤0.2db 接口类型接线端子 BNC 接线端子接线端子 BNC 接线端子接线端子 BNC 接线端子接线端子 BNC 接线端子安装接线规格 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 2.5mm2 - 2.5mm2 4mm2 - 2.5mm2 温度范围-40℃ (85)

浪涌保护器的设计选型(新)

（1）考察建筑物所处地理位置及供电进线方式首先要了解建筑物的环境及供电进线是架空或埋地，目的是选择浪涌保护器的通流容量。推荐选择第一级浪涌保护器的最大通流量应大于以下标准值：高山站（架空进线）：100KA（8/20μs）或12.5KA（10/350μs）郊区（架空进线）：60KA（8/20μs）或12.5KA（10/350μs）城市内（埋地进线）：40KA（8/20μs）第二级浪涌保护器的最大通流量应选择大于20~40KA（8/20μs）；第三级浪涌保护器要求的最大通流容量应大于10~20KA（8/20μs）。（2）检查建筑物内供电系统的类别 ?单相、三相及直流供电系统在220V单相供电系统中，只需选用两片保护模块组合。如FRD-20-2A，FRD-40-2A。在380V三相供电系统中，则需根据不同的供电接地系统选择三片或四片保护模块组合。在直流供电系统中，需要根据直流电压值来选择浪涌保护器，浪涌保护器的最大持续工作电压（Uc）值在直流电压值的1.5倍~2.2倍之间选取。一般只需选用两片保护模块组合，如FRD-20-2A-DC（48），FRD-40-2A-DC（48）。

首先要搞清楚防雷器用在什么地方，按照GB18802.1三级防雷保护原理，电源和设备所需要的保护措施被分为三个等级。在建筑物进线柜安装第一级防雷器，选择相对通流容量大的T1级电源防雷器，波形为10/350us，冲击放电电流Iimp为12.5kA~50kA；然后在下属的区域配电箱处安装二级电源防雷器，波形8/20us，最大放电电流为Imax为40KA，最后在设备前端安装三级电源防雷器，波形为8/20us，最大放电电流20kA。其次是供电系统的类别，建筑物内的供电系统是单相供电还是三相供电，单相供电系统需要选择2P电源防雷器，TT系统选择3P+1的电源防雷器，TN-C三相四线系统选择3P 电源防雷器，TN-S三相五线系统选择4P电源防雷器。下面是防雷器的几个重要参数：（1）标称电压Un：被保护系统的额定电压，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。（2）最大持续工作电压Uc：长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压值。（3）标称通流容量In：给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。（4）最大放电电流Imax：给保护器施加波形8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。（5）冲击放电电流Iimp：给保护器施加波形10/350μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。（6）电压保护级别Up：保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。

一分钟让你了解,配电箱中浪涌保护器的选用原则!

“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家一分钟让你了解，配电箱中浪涌保护器的选用原则！配电箱中浪涌保护器的选用原则: 1)SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并且大于根据接地类型得出的电网最高运行电压Usmax,即Usmax<Up<Uchoc,若线路无屏蔽,尚应计入线路感应电压,Uchoc宜按其值的80%考虑; (2)SPD与被保护设备两端引线应尽可能短,控制在0.5m以内; (3)如果进线端SPD的Up加上其两端引线的感应电压以及反射波效应与距其较远处的被保护设备的冲击耐受电压相比过高,则需在此设备处加装第二级SPD,其标称放电电流In不宜小于8/20μs 3kA;当进线端SPD距被保护设备不大于10m 时,若该SPD的Up加上其两端引线的感应电压小于设备的Uchoc的80%,一般情况在该设备处可不装SPD; (4)当按上述第3点要求装的SPD之间设有配电盘时,若第一级SPD的Up加上其两端引线的感应电压保护不了该配电盘内的设备,应在该配电盘内安装第二级SPD,其标称放电电流In不宜小于8/20μs 5kA; (5)当在线路上多处安装SPD时,电压开关型SPD与限压型SPD之间的线路长度不宜小于10m,限压型SPD之间的线路长度不宜小于5m。例如:被保护设备与配电中心距离较近,在线路敷设上可特意多绕一些导线; (6)当进线端的SPD与被保护设备之间的距离大于30m时,应在离被保护设备尽可能近的地方安装另一个SPD,通流容量可为8kA; (7)选择SPD时应注意保证不会因工频过压而烧毁SPD,因SPD是防瞬态过电压(μs级),工频过电压是暂态过电压(ms级),工频过电压的能量是瞬态过电压能量的几百倍,因此,应注意选择较高工频工作电压的SPD; (8)SPD的保护:每级SPD都应设保护,可采用断路器或熔断器进行保护,保护器的断流容量均大于该处最大短路电流; (9)此外,选用SPD时还应注意:响应时间尽可能快;使用寿命的长短、价格因素、可维护性要好、通流容量的大小、耐湿性能等方面。

防雷器主要技术参数

防雷器主要技术参数链接：https://www.360docs.net/doc/3311415879.html,/tech/12839.html 防雷器主要技术参数信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。其危害触目惊心，间接损失一般远远大于直接经济损失。防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。防雷器又称等电位连接器、过电压保护器、浪涌抑制器、突波吸收器、防雷保安器等，用于电源线防护的防雷器称为电源防雷器。防雷器的一些主要技术参数：额定工作电压、额定工作电流，特批串并式电源防雷器的载流量。通流能力，防雷器转移雷电流的能力，以千安为单位，与波开开式有关。防雷器在功能上可分为可防直击雷的防雷器和防感应雷的防雷器。可防直击雷的防雷器通常用于可能被直击雷击中的线路保护，如LPZOA区与LPZ1区交界处的保护。用10/35μs电流波形测试与表示其通流能力。防感应雷的防雷器通常用于不可能被直击雷击中的线路保护，如LPZOB区与LPX1区、LPZ1区交界处的保护。用8/20μs电流波形测试与表示其通流能力响应时间，防雷器对瞬态现象起控制作用所需的时间，与波形性质有关。残压，防雷器对瞬态现象的电压限制能力，与雷电流幅值及波形性质有关。防雷器的主要技术参数说明： 1．标称电压Un 与被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。 2．额定电压Uc 能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。 3．额定放电电流Isn 给保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。4．最大放电电流Imax 给保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。5．电压保护级别Up 保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。 6．响应时间tA 主要反应在保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。7．数据传输速率Vs 表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用防雷器的参考值，防雷保护器的数据传输速率取决于系统的传输方式。 8．插入损耗Ae 在给定频率下保护器插入前和插入后的电压比率。 9．回波损耗Ar 表示前沿波在保护设备（反射点）被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数原文地址：https://www.360docs.net/doc/3311415879.html,/tech/12839.html 页面 1 / 1

spd浪涌保护器选型

深圳市安普迅通信技术有限公司是专业的spd浪涌保护器生产厂商，主要的防雷系列有：AX电源防雷箱，AM电源防雷模块、ASspd浪涌保护器、AR天馈浪涌保护器、AJ监控系统三合一(二合一)集成浪涌保护器、防雷插座（排插），千兆网浪涌保护器，POE以太网供电浪涌保护器，并对外提供OEM等。交流电源spd浪涌保护器交流电源spd浪涌保护器适用范围 ·交流电源防雷模块适用于配电室、配电柜、开关柜、交直流配电屏等系统的电源保护；·建筑物内有室外输入的配电箱、建筑物层配电箱； ·用于低压( 220/380V AC)工业电网和民用电网； ·在电力系统中，主要用于自动化机房、变电站主控制室电源屏内三相电源输入或输出端。命名规则 AM系列交流电源spd浪涌保护器的型号命名规则

保护方式保护方式三相 L1,L2,L3,N—PE 三相 L1,L2,L3—N,N—PE (3+1电路) 单相 L,N—PE；单相 L—N, N—PE；(1+1电路) 代号 A B C D 产品性能参数及特点性能特点 ·通流容量大，残压低，响应时间快； ·漏电流及变化率小； ·采用最新热脱离技术，彻底避免火灾； ·采用特殊冲击熔片，具有高可靠性； ·自带远程告警干接点，便于远程监控； ·具有工作故障指示，遥信告警功能； ·采用温控保护电路，内置热保护，短路故障自动脱离装置； · 3+1保护模式(L-N， N-PE)，特别适合电网差的地区使用； ·采用标准模块化设计，安装简单，维护方便； ·核心元件采用国际知名品牌，性能优异，工作稳定可靠； ·可以实现凯文接线；结构严谨，安装方便，维护简单； ·工艺考究，能在酸、碱、尘、盐雾及潮湿等恶劣环境下长期工作。主要技术参数型号AM100A AM80B AM60C AM40D

浪涌保护器原理分析

浪涌保护器原理分析随着相关设备对防雷要求的日益严格,安装浪涌保护器浪涌保护器 (Surge Protection Device, SPD)抑制线路上的浪涌和瞬时过电压、泄放线路上的过电流成为现代防雷技术的重要环节之一。随着电子技术的高速发展,个人PC机、大中型计算机及相关信息设备的大量应用,使建筑物防雷击电磁脉冲(过电压)愈来愈受到大家的重视,由此,越来越多的过电压保护产品投入市场,浪涌保护器SPD(Surge Protective Device)也逐渐为人们所熟悉。 1 雷电的特性防雷包括外部防雷和内部防雷。外部防雷以避雷针(带、网、线)、引下线、接地装置为主,其主要的功能是为了确保建筑物本体免受直击雷的侵袭,将可能击中建筑物的雷电通过避雷针(带、网、线)、引下线等泄放入大地。内部防雷包括防雷电感电感应、线路浪涌、地电位反击、雷电波入侵以及电磁与静电感应的措施。其基本方法是采用等电位联结,包括直接连接和通过SPD间接连接,使金属体、设备线路与大地形成一个有条件的等电位体,将因雷击和其他浪涌引起的内部设施分流和感应的雷电流或浪涌电流泄放入大地,从而保护建筑物内人员和设备的安全。能产生电感作用的元件统称为电感原件，常常直接简称为电感。电感器在电子制作中虽然使用得不是很多，但它们在电路中同样重要。我们认为电感器和电容器一样，也是一种储能元件，它能把电能转变为磁场能，并在磁场中储存能量。 [全文] 雷电的特点是电压上升非常快(10μs

以内),峰值电压高(数万至数百万伏),电流大(几十至几百千安),维持时间较短(几十至几百微秒),传输速度快(以光速传播),能量非常巨大,是浪涌电压中最具破坏力的一种。 2 浪涌保护器的分类SPD是电子设备雷电防护中不可缺少的一种装置,其作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击。 2. 1 按工作原理分类按其工作原理分类, SPD可以分为电压开关开关型、限压型及组合型。开关是最常见的电子元件，功能就是电路的接通和断开。接通则电流可以通过，反之电流无法通过。在各种电子设备、家用电器中都可以见到开关。 [全文] (1)电压开关型SPD。在没有瞬时过电压时呈现高阻抗,一旦响应雷电瞬时过电压,其阻抗就突变为低阻抗,允许雷电流通过,也被称为“短路开关型SPD”。(2)限压型SPD。当没有瞬时过电压时,为高阻抗,但随电涌电流和电压的增加,其阻抗会不断减小,其电流电压特性为强烈非线性,有时被称为“钳压型SPD”。(3)组合型SPD。由电压开关型组件和限压型组件组合而成,可以显示为电压开关型或限压型或两者兼有的特性,这决定于所加电压的特性。 2. 2 按用途分类按其用途分类, SPD可以分为电源电源线路SPD和信号线路SPD两种。电源是向电子设备提供功率的装置，也称电源供应器，它提供计算机中所有部件所需要的电能。 2. 2. 1 电源线路SPD 由于雷击的能量是非常巨大的,需要

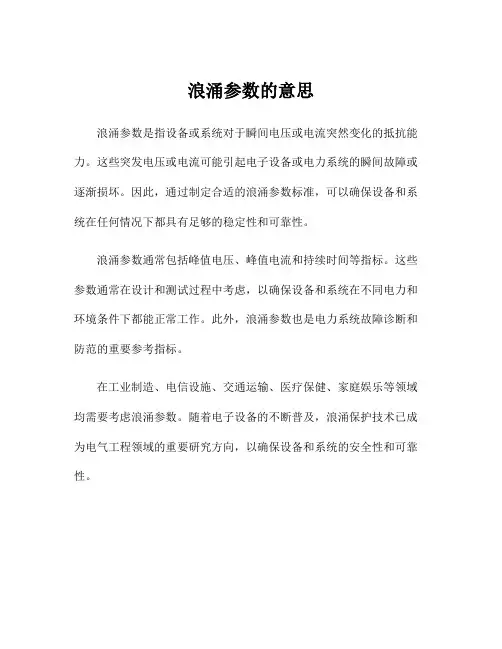

浪涌保护器参数含义

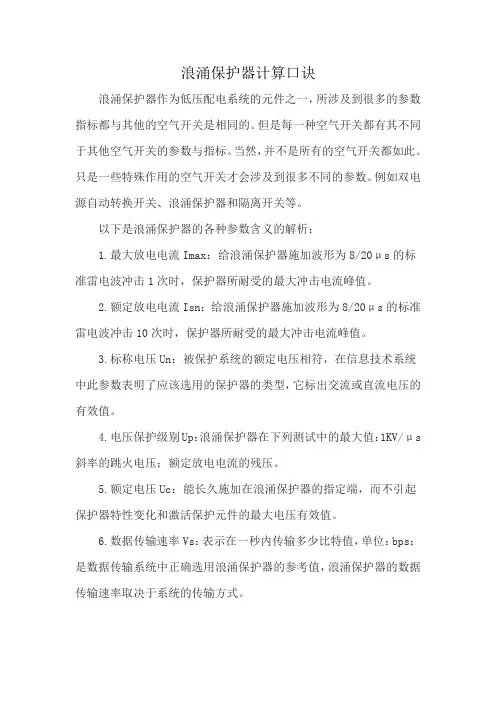

防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！ TDS(TDX)浪涌保护器浪涌保护器作为低压配电系统的元件之一，所涉及到很多的参数指标都与其他的空气开关是相同的。但是每一种空气开关都有其不同于其他空气开关的参数与指标。当然，并不是所有的空气开关都如此。只是一些特殊作用的空气开关才会涉及到很多不同的参数。例如双电源自动转换开关、浪涌保护器和隔离开关等。以下是浪涌保护器的各种参数含义的解析; 1.最大放电电流Imax：给浪涌保护器施加波形为8/20μs的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。 2.额定放电电流Isn：给浪涌保护器施加波形为8/20μs的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。 3.标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

4.电压保护级别Up：浪涌保护器在下列测试中的最大值：1KV/μs斜率的跳火电压；额定放电电流的残压。 5.额定电压Uc：能长久施加在浪涌保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。 6.数据传输速率Vs：表示在一秒内传输多少比特值，单位：bps；是数据传输系统中正确选用浪涌保护器的参考值，浪涌保护器的数据传输速率取决于系统的传输方式。 7.最大纵向放电电流：指每线对地施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。 8.漏电流：指在75或80标称电压Un下流经浪涌保护器的直流电流。 9.最大横向放电电流：指线与线之间施加波形为8/20μs的标准雷电波冲击1次时，浪涌保护器所耐受的最大冲击电流峰值。 10.峰值放电电流：分两种：额定放电电流Isn和最大放电电流Imax。 11.响应时间tA：主要反应在浪涌保护器里的特殊保护元件的动作灵敏度、击穿时间，在一定时间内变化取决于du/dt或di/dt的斜率。 12.在线阻抗：指在标称电压Un下流经浪涌保护器的回路阻抗和感抗的和。通常称为“系统阻抗”。

航嘉相关电涌保护器技术参数

相关电涌保护器技术参数 HJSPD140/4-550电源电涌保护器额定电压Un 380V AC 启动电压V1ma 910V 最大连续工作电压Uc 550V 放电电流In 80KA Imax 140KA 保护级别≤3.1KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨外形尺寸：144×92×67mm HJSPD80/4-420电源电涌保护器额定电压Un 380V AC 启动电压V1ma 680V 最大连续工作电压Uc 420V 放电电流In 40KA Imax 80KA 保护级别≤2.5KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨外形尺寸：108×90×62mm HJSPD40/4-385电源电涌保护器：额定电压Un 380V AC 启动电压V1ma 620V 最大连续工作电压Uc 385V 放电电流In 20KA Imax 40KA 保护级别≤1.6KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨外形尺寸：90×66×72mm B级电源防雷器HJSPD80/2 额定电压Un 380V AC 启动电压V1ma 680V 最大连续工作电压Uc 420V 放电电流In 40KA Imax 80KA 保护级别≤2.5KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨

HJSPD40/2-385电源电涌保护器：额定电压Un 230V AC 启动电压V1ma 620V 最大连续工作电压Uc 385V 放电电流In 20KA Imax 40KA 保护级别≤1.6KV 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨外形尺寸：90×66×36mm HJSPD40/2-75电源电涌保护器：启动电压V1ma 120V 最大连续工作电压Uc 75V 放电电流In 5KA Imax 10KA 保护级别≤280V 泄漏电流＜20uA 响应时间≤25ns 安装方式：35mm标准导轨外形尺寸：90×66×36mm HJSPDFLD230电源电涌保护器：额定电压：230V AC 最大连续工作电压Uc：255V 放电电流：In 5KA Imax 10KA 保护级别：L-N≤1.25KV L/N-PE≤1. 5KV 额定电流：5A 响应时间：L-N≤25ns L/N-PE≤100ns 接入方式：串联接线规格：最大2.5mm2 安装方式：35mm标准导轨外形尺寸：90×18×63mm HJSPDFLD24电源电涌保护器：额定电压：24V 最大连续工作电压Uc：35VDC 25V AC 放电电流：In 5KA Imax 10KA 保护级别：线/线≤50V 线/地≤600V 额定电流：5A 响应时间：线/线≤1ns 线/地≤100ns 接入方式：串联接线规格：最大2.5mm2 安装方式：35mm标准导轨外形尺寸：90×18×63mm

浪涌保护器的工作原理

浪涌保护器的工作原理随着微电子技术的长足进步，个人ＰＣ、各类中型、大型及超大型计算机、大型程控交换机的运用越来越普及。由于这类电子设备内部有大量的对过电压十分敏感的大规模或超大规模集成电路，从而使由过电压造成的损失越来越大。针对这种现状，《建筑物防雷设计规范》ＧＢ５００５７－９４（２０００年版）中加入了第六章——防雷击电磁脉冲的内容。根据这一要求，一些生产厂家也推出了相应的过电压保护产品，也就是我们现在常说的浪涌保护器（ＳｕｒｇｅＰｒｏｔｅｃｔｉｖｅＤｅｖｉｃｅＳＰＤ）。要保护电气和电子系统重要的是在电磁兼容性保护区内设置一套包括全部有源导线在内的完整的等电位联结系统。不同种类的过电压保护装置中放电元器件的物理特性在实际应用中既有优点，亦有缺点，因此采用多种元件组合的保护电路运用得更为广泛。但是，能满足具有当代技术水平的，能传导１０／３５０μｓ脉冲电流的雷击电流放电器，用于二次配电的可插式浪涌保护器，电器电源保护装置直到电源滤波器所有技术要求的产品系列却是极为少见的。同样这种产品系列应该包括适用于所有的电路，即除电源外，还应包括用于测量、控制、调节技术电路和电子数据处理传输电路以及适用于无线和有线通讯的放电器，以便客户使用。本文将对目前常用的几种浪涌保护产品做简单的介绍并对其特性及适用场合做简略分析。１、等电位联结系统过电压保护的基本原理是在瞬态过电压发生的瞬间（微秒或纳秒级），在被保护区域内的所有金属部件之间应实现一个等电位。“等电位是用连接导线或过电压保护器将处在需要防雷的空间内的防雷装置、建筑物的金属构架、金属装置、外来的导体物、电气和电讯装置等连接起来。”（《建筑物防雷设计规范条文说明》）（ＧＢ５００５７－９４）。“等电位联结的目的在于减小需要防雷的空间内各金属部件和各系统之间的电位差”（ＩＥＣ１３１２３．４）。《建筑物防雷设计规范》（ＧＢ５００５７－９４）中规定：“第３．１．２条装有防雷装置的建筑物，在防雷装置与其他设施和建筑物内人员无法隔离的情况下，应采取等电位联结。”在建立这个等电位联结网络时，应注意使相互之间必须进行信息交换的电器和电子设备与等电位联结带之间的连接导线保持最短距离。根据感应定理，电感量越大，瞬变电流在电路中产生的电压越高；（Ｕ＝Ｌ·ｄｉ／ｄｔ）电感量大小主要和导线的长度有关，与导线截面关系不大。因此，应使接地导线尽可能的短。多条导线的并联连接可显著地降低电位补偿系统的电感量。为了将这两条付诸实践，理论上可以把应与等电位联结装置连在一起的所有电路和设备连在同一块金属板上。基于金属板的构想在补装等电位联结系统时可采用线状、星状或网状结构。设计新的设备时原则上应只采用网状的等电位联结系统。２、将电源线路与等电位联结系统连接所谓瞬变电压或瞬变电流意味着其存在时间仅为微秒或毫微秒。浪涌保护的基本原理是：在瞬态过电压存在的极短时间内，在被保护区域内的所有导电部件之间建立起一个等电位。这种导电部件也包括电路中的电源线。人们需要响应速度快于微秒的元件，对于静电放电甚至要快于毫微秒。这种元件能够在极短的时间间隔内，将非常强大直到高达数倍于十千安的电流导出。在预期的雷击情况下按１０／３５０μｓ脉冲计算，电流高达５０ｋＡ。通过完备的等电位联结装置，可以在极短的时间内形成一个等电位岛，这个等电位岛对于远处的电位差甚至可高达数十万伏。但重要的是，在需要保护的区域内，所有导电部件都可认为具有接近相等或绝对相等的电位，而不存在显著的电位差。３、浪涌保护器的安装及其作用浪涌保护电器元件从响应特性来看，有软硬之分。属于硬响应特性的放电元件有气体放电管和放电间隙型放电器，二者要么是基于斩弧技术（Ａｒｃ－ｃｈｏｐｐｉｎｇ）的角型火花隙，要么是同轴放电火花隙。属于软响应特性的放电元件有压敏电阻和抑制二极管。所有这些元件的区别在于放电能力、响应特性以及残余电压。由于这些元件各有优缺点，人们将其组合成特殊保护电路，以扬长避短。在民用建筑领域中常用的浪涌保护器主要为放电间隙型放电器和压敏电阻型放电器。闪电电流和闪电后续电流需要放电性能极强的放电器。为了将闪电电流通过等电位联结系统导入接地

配电箱中浪涌保护器的选用原则

配电箱中浪涌保护器的选用原则: 1、SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc并且大于根据接地类型得出的电网最高运行电压Usmax即Usmax

浪涌保护器的原理及参数介绍

浪涌保护器的原理及参数介绍浪涌保护器原理浪涌保护器(SurgeprotectionDevice)是电子设备雷电防护中不可缺少的一种装置,过去常称为"避雷器"或"过电压保护器"英文简写为SPD.电涌保护器的作用是把窜入电力线、信号传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,或将强大的雷电流泄流入地,保护被保护的设备或系统不受冲击而损坏.电涌保护器的类型和结构按不同的用途有所不同,但它至少应包含一个非线性电压限制元件.用于电涌保护器的基本元器件有:放电间隙、充气放电管、压敏电阻、抑制二极管和扼流线圈等。汇骐防雷商城提示您浪涌保护器的参数介绍 1、最大持续运行电压Uc 在220/380V三相系统中选择SPD时,其最大持续运行电压Uc应根据不同的接地系统形式来选择. (1)当电源采用TN系统时,从建筑物内总配电盘(箱)开始引出的配电线路和分支线路必须采用TN-S系统; (2)在下列场所应视具体情况对氧化锌压敏电阻SPD提高上述规定的Uc值: ①供电电压偏差超过所规定的10%的场所; ②谐波使电压幅值加大的场所. 2、冲击电流Iimp 规定包括幅值电流Ipeak和电荷Q. 3、标称放电电流In 流过SPD、8/20μs电流波的峰值电流,用于对SPD做Ⅱ级分类试验,也用于对SPD做Ⅰ级和Ⅱ级分类试验的预处理.对Ⅰ级分类试验In不宜小于15kA,对Ⅱ级分类试验In不宜小于5kA. 4、电压保护水平Up 即在标称放电电流In下的残压,或浪涌保护器的最大钳压. 为使被保护设备免受过电压的侵害,SPD的电压保护水平Up应始终小于被保护设备的冲击耐受电压Uchoc,并应大于根据接地类型得出的电网最高运行电压Usmax,即要求UsmaxIn.
