互感器的选择要求
互感器的选择要求：
电压互感器的额定一次电压、电流互感器的额定一次电流应满足电力负荷的要求，同时在规定的负荷范围内还应满足准确等级的要求；
各类计量装置的准确等级
测量、计量用电流互感器误差限值
保护用电流互感器误差限值
测量用电压互感器的电压误差和相位限值
保护用电压互感器的电压误差和相位限值

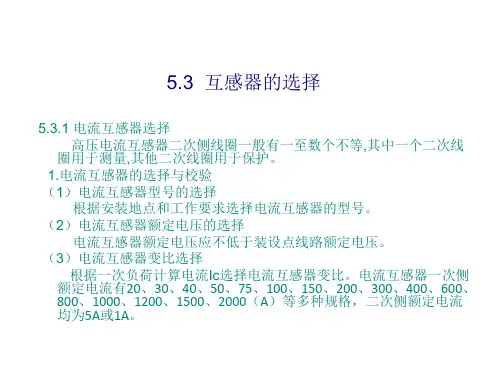

电流互感器的选择要求：
1、安装在电网中的电流互感器，不论是测量用还是保护用，均应满足装设地点的短路容量要求；
2、对于负荷比较稳定的回路，为满足保护装置和测量、计量仪表准确度的要求，电流互感器的额定一次电流宜取回路负荷电流的1.5~2倍，对于负荷波动范围较大、保护准确限制系数较大或短路容量较大的情况，为满足负荷和测量、计量仪表的要求，电流互感器宜采用S测量级，额定一次电流宜取回路负荷电流的4~5倍；
3、对多级次电流互感器，不同功能的级次，可以采用不同的变比，保护用级次额定一次电流可为正常负荷电流的2~5倍，测量、计量用级次额定一次电流宜取正常负荷电流的1.5~2倍；
4、测量、计量仪表对电流互感器二次输出容量的要求：
无论常规指示仪表或变送器，其电流回路功耗很小。所以，对户外式电流互感器，互感器连线电阻将起决定作用；对户内式电流互感器，由于连线很短，所以回路功耗更小，一般取5VA甚至更小一些即可满足要求。
测量仪表及变送器电流回路功耗
当采用机电一体式电能表时，考虑有功和无功计量，每套计量装置（含有功、无功电能表各一块）电流回路功耗最大不超过8.5VA，实测通常为5~7VA，再加上连线电阻，一般取10VA；如果采用电子式电能表，则回路负载主要由连线电阻决定。
电能表电流回路功耗
5、继电保护、自动装置对电流互感器二次输出容量的要求：
当继电保护、自动装置均采用电子式时，互感器的二次负载主要取决于二次连线阻抗，当采用其它形式时，根据各类设备的保护和自动装置电流回路最大功耗计算互感器的二次负载一般见下表：
保护用电流互感器绕组要求容量
6、连线电阻计算公式：R=ρ
式中： R ―连线电阻Ω
ρ―导线电阻率铜 0.02Ω·mm2/m (35℃)
l ―连线长度 m
S ―连线截面积 mm2
电压互感器的选择要求：
1、电压互感器应满足继电保护、自动装置、测量仪表及计量装置的要求；
2、对于接于三相系统相与地间的单相电压互感器，且需要同时向继电保护、自动装置、测量仪表和计量装置提供电压量时，一般应具有二个二次绕组和一个剩余电压绕组，其准确级组合为0.2/0.5/3P或0.2/0.5/6P；
3、对于接于三相系统相间的单相电压互感器，一般应具有二个二次绕组，其准确级组合为0.2/0.2、0.2/0.5或0.5/0.5；
4、对于接于三相系统相与地间或相间的计量专用电压互感器，其准确级组合一般为0.2/0.2或0.2/0.5；
5、电压互感器的二次负载：
由于电子元件的广泛应用，继电保护、测量仪表和计量装置的电压回路功耗已大大减小，已由从前的几十伏安、十几伏安降低到几伏安，减轻了电压互感器的二次负担，也有利改善电压互感器的负载特性。根据当前各类继电保护、测量仪表和计量装置的厂家推荐，并经现场实测，每个元件、每个电压等级的功耗一般不超过下表范围：
电压互感器各类负载的功耗
名称继电保护测量仪表计量装置功耗 3 ~ 5VA 2 ~ 4VA 4 ~ 6VA
备注下限为110kV及以下等级
6、电压互感器二次导线截面和长度计算：
电压互感器二次电缆截面和长度按允许电压降来选择，不同负载的允许电压降见下表：
不同负载允许的电压降
负载类别或名称测量准确等级允许电压降（V）Ⅰ级电能表0.5级0.20Ⅱ、Ⅲ级电能表 1.0级0.5
测量仪表 1.0级 1.0继电保护和自动装置3P、6P 3.0
电压互感器二次负载电压降计算公式：ΔU=Kc··
式中： Kc ―接线系数对Y、v，V、v 接线Kc=
对Y、d，V、d 接线 Kc=3
对YN，Yn 接线 Kc=1
P ―电压互感器的线负载 VA；
U ―电压互感器的二次线电压 V 取100V；
ρ―导线电阻率铜 0.02Ω·mm2/m (35℃) γ== 50m/Ω· mm2
L ―导线长度 m ；
S ―导线截面积 mm2；
由上式可以得出电压互感器二次导线允许长度与二次负载和导线截面的关
系如下：
L≤= × 5 × 103 m
当ΔU=0.20% 即0.20V时
对Y、v，V、v 接线L≤S m
对Y、d，V、d 接线L≤S
m
对YN，yn接线L≤S
m
式中 Px ―每相负载
