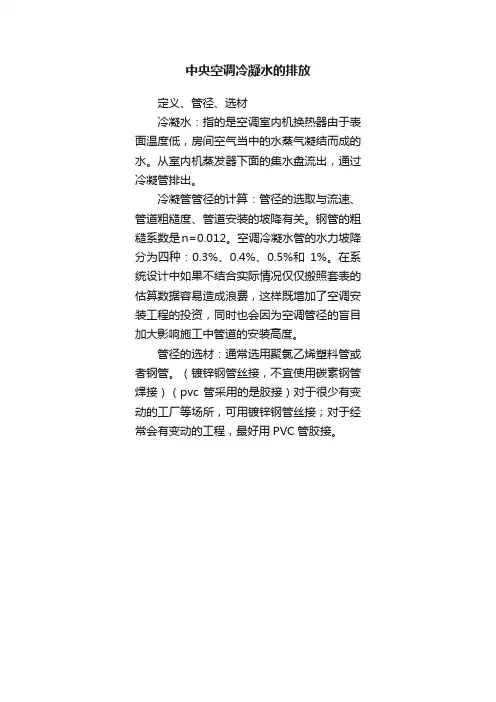

中央空调冷凝水的排放
中央空调冷凝水的排放
摘要：简要分析了中央空调冷凝水排放所用的管材，设计时应注意的事项，并从工程实际出发给出了中央空调冷凝水排放所应采取的措施和方法。
关键词：中央空调;冷凝水;排放
一. 引言
在中央空调的冷冻水、冷却水、冷凝水三个水系统中，一般设计对冷冻水及冷却水系统相当重视，施工时对施工质量的管理及试压等环节也做得比较周到，运行一段时间后所出的问题较少，而对冷凝水系统的关注则相对差一些，酒店类建筑大部分空调末端安装在天花上，由于冷凝水排放所出问题的滞后性，往往在打湿天花板造成损失后才能发现问题，因而对冷凝水的排放也应引起足够的重视。
二. 中央空调冷凝水排放管材的选用
中央空调冷凝水的排放宜用镀锌钢管丝接，或PVC管胶接，不宜用碳素钢管焊接。对于很少有变动的工厂等场所，可用镀锌钢管丝接;对于经常会有变动的工程，最好用PVC管胶接。
由于笔者所在的安装公司所做的大部分为酒店空调工程，而且有为数不少的星级酒店，这些酒店在施工时会经常改变局部区域的使用功能，有时甚至整个楼层的功能都会改变，为此考虑，在安装空调末端时，均选用PVC管胶接。这样做，在遇到增加或变更工程时，冷凝水的排放问题比较好解决。另外，PVC管内壁光滑，不易积尘。其缺点是刚度不够，容易被人为抬高而导致排水不畅，甚至出现倒坡而
无法排水。如用镀锌钢管丝接，刚度可得到保证，但要做小的改动都不容易，而要增加接口更是麻烦。镀锌钢管内壁较粗糙，运行时间长后积垢问题比较突出，且不容易处理。
三. 中央空调冷凝水排放设计时的注意事项及安装时的措施方法
对于使用功能较多、综合性较强的酒店等中央空调工程，冷凝水排放一般有三种方式：
1单独设置冷凝水排放的管路系统并排入指定排水沟。此种方式不受其它因素的影响，有利于冷凝水的排放，但安装现场应有足够的空间，安装位置必须有保证。有条件的应优先采用这种排放方式。
2各楼层设置冷凝水排放的管路，汇总后接入大楼某层的污水排水主管内。为保证污水排水主管在楼层内的水平管不结露，应在水平主管外加装适当厚度的保温层。厚街喜来登大酒店塔楼5~31楼的排水立管就是在裙楼4F接入污水排水主管内排放的，排水主管外加保温，运行情况良好。
3在各末端安装处就近接入附近的排水管内。此方式简单便捷，但必须考虑因冷凝水排放可能在排水管外造成的结露问题。
对于排水管管径的选择，有两个方面的要求，一是因噪声的原因对流速的控制，一是考虑不同情况下每1KW的冷负荷每1小时所产生的冷凝水量，设计时应综合考虑这两项要求并最终确定好排水管径。
按冷凝水管最大流速(m/s)确定排水管管径可按下表选择：
一般情况下，每1KW冷负荷每1小时所产生的冷凝水大约为0.4kg，在潜热负荷较高时，每1KW冷负荷每1小时所产生的冷凝水大约为0.8kg，通常按末端冷负荷选择冷凝水管管径可按下表：冷凝水排放管道施工时，应采取适当的措施以保证排水坡度。一般情况下冷凝水排水管坡度按设计要求规定，当设计无规定时，末端装置凝水盘的泄水支管坡度，不应小于0.01，其它水平主干管，沿水流方向应保持不小于0.002的坡度，且不允许有积水部位。软管连接的长度，不宜大于150㎜。
如果凝水盘处在风系统的负压区时，凝水盘的出水口必须设置水封装置。水封的高度应比凝水盘处的负压(相当于水柱高度)大50%左右，最低不应低于50㎜。水封的出口应与大气相通。冷凝水排水立管的顶部，应有通向大气的透气管。在较大楼层的平面排水主干管，因接的末端较多，为保证排水的畅通，间隔适当距离宜设水平主管的通气管。对于PVC排水管，当楼层水平主干管较长时，特别应注意排水管固定码的间隔距离不宜过宽。笔者在工程的售后过程中，就遇到有因固定码间隔距离过宽，运行两三年后水管弯曲，造成冷凝水排水不畅的事例。一般来说，DN32以下的PVC排水管，间隔不宜大于1.2M，管径加大后，可适当加大间隔。
在施工时，如排水管路较长时，需考虑可以定期冲洗的可能性。在系统最低点或需要单独排水设备的部分，应设带阀门的放水管，并接入附近地漏。一般情况下不要将冷凝水接入雨水或污水排水系统;如特殊情况下需要接入，必须做好存水弯，防止大雨时雨水倒灌入冷
凝水管，或臭气通过冷凝水管进入室内。
排水管完成楼层部分的安装任务后，应做灌水试验，以检查排水坡度是否足够，排水是否通畅，发现问题及时整改。在有天花装修的施工区域中，天花封板前，一定要安排检查是否有被装修饰人为抬高排水管，或是在装修施工时将PVC排水管钉穿的现象，如有此类事项及时安排人员跟进整改，从而确保排水系统的通畅。系统运行调试时，容易出现排水不畅而打湿天花板的现象，此时亦应安排多批人次巡回检查，发现问题可尽早处理。
四. 结束语
综上所述，中央空调冷凝水的排放在设计和施工时也应引起相关人员的重视，特别是施工时过程控制把关要严。只要各方通力合作，加强对此问题的关注，排水方面的事情一定能得以顺利解决。
