某会议室系统集成方案(音视频部分)

会议室系统方案

第一章、需求分析

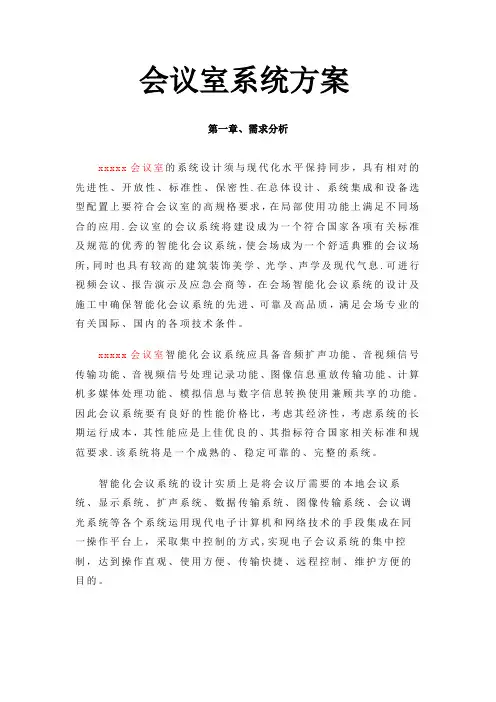

xxxxx会议室的系统设计须与现代化水平保持同步，具有相对的先进性、开放性、标准性、保密性。在总体设计、系统集成和设备选型配置上要符合会议室的高规格要求，在局部使用功能上满足不同场合的应用。会议室的会议系统将建设成为一个符合国家各项有关标准及规范的优秀的智能化会议系统，使会场成为一个舒适典雅的会议场所，同时也具有较高的建筑装饰美学、光学、声学及现代气息。可进行视频会议、报告演示及应急会商等，在会场智能化会议系统的设计及施工中确保智能化会议系统的先进、可靠及高品质，满足会场专业的有关国际、国内的各项技术条件。

xxxxx会议室智能化会议系统应具备音频扩声功能、音视频信号传输功能、音视频信号处理记录功能、图像信息重放传输功能、计算机多媒体处理功能、模拟信息与数字信息转换使用兼顾共享的功能。因此会议系统要有良好的性能价格比，考虑其经济性，考虑系统的长期运行成本，其性能应是上佳优良的、其指标符合国家相关标准和规范要求。该系统将是一个成熟的、稳定可靠的、完整的系统。

智能化会议系统的设计实质上是将会议厅需要的本地会议系

统、显示系统、扩声系统、数据传输系统、图像传输系统、会议调

光系统等各个系统运用现代电子计算机和网络技术的手段集成在同

一操作平台上，采取集中控制的方式，实现电子会议系统的集中控制，达到操作直观、使用方便、传输快捷、远程控制、维护方便的

目的。

第二章、系统设计

一、设计原则

1.设计定位：智能化会议系统总体设计标准定位为甲级标准

(参考智能建筑设计标准[GB/T 50314-2000])。

2.先进性：采用国际或国内先进的技术，通过智能化系统集成

的手段，使智能化电子会议系统具备当今智能化大楼的主流

技术及性能。会议系统具有较高的实用性，在技术上具有先

进性、兼容性，在选用最优化先进产品的同时，可以提供先

进的管理和服务方式。

3.可靠性：从实际需求出发，可靠实用。采用的技术手段要具

有先进性，但必须成熟。尽量选用主流的工业产品以降低开

发和应用过程中的风险，并且具有完整的文档资料和相对便

宜的价格。优选实力雄厚的先进厂商的名牌产品，以求长远

的用户支持。

4.开放性：智能化会议系统采用开放的技术标准，避免系统互

联和扩展出现的障碍，具有良好的对未来系统及应用的开放

性。采用国际及国内最新的设计规范和标准进行设计、施工

和测试，并选用具有国际权威机构认证的产品来进行系统构

建，确保系统能有较高的兼容性，以便今后对系统进行扩容

和二次开发，以保证系统在未来相对较长的时间内具有一定

的适用性，易于和现有网络系统和Internet连接。基础结构

能够与多种数据通信媒介接口，支持多媒体技术，以适应未

来技术的发展，不断提供增值服务。

5.服务意识：智能化会议系统设计充分体现以人为本的设计思

想，为用户提供安全、舒适、方便、快捷、高效、环保的会

议环境。

6.创造性：应用成熟的系统集成技术，有针对性的对智能化会

议系统进行优化和集成，使优化和集成后的电子会议系统整

体方案与使用效果具备创新性和针对性。

7.关联性：智能化会议系统的智能化详细设计与施工，能够体

现系统的整体性、相关性、联动性，以便充分发挥系统的整

体功能。

8.扩展性：会议系统各子系统及集成系统应具有可扩展性，可

以集成不同厂商、不同类型的先进产品，使整个会议系统可

以随着技术的发展和进步，不断的得到充实和提高，整个电

子会议系统的设计遵循全面规划和分布实施的原则，系统方

案中体现渐进性，设计全面、周到，注意预留、预埋适当的

线路，预留、预埋做到一步到位，充分留有余量，以适应未

来发展和拓展的需要。

9.保密性：智能化电子会议系统的设计安全、保密是非常重要

的，在设计和系统集成中，从信号传输到设备选型，应选用

最佳的保密传输方式和具有较高安全、保密性能的产品。

10.经济性：在可能的预算范围内考虑选用国内外业已成熟的

先进技术和产品，所进行的系统设计及产品选型均具有较高

的性能价格比和较好的实用性。

11.易操作性和易维护性：尽可能选用易于安装和维护的产品和

平台，并将各种不同的子系统集成在一致的工作平台上，使

用基本相关的操作即可控制不同的系统，进一步实现不同系

统间的自动联动，系统要求具有良好的用户界面和管理接

口，采用诸如菜单、按钮等直观的操作手段和面向目标的管

理技术，掩盖软硬件的复杂性，为普通用户和管理用户提供

方便性和灵活性。

二、系统特点

智能化会议系统主要包括视频会议系统、音响(及发言)系统、灯光系统、视频系统、会议设备、信号传输切换子系统、智能中控系统以及一些辅助设备，整个系统以高清图像切换及传输系统和集中控制系统为核心整合成一套完整的系统。

我们在设计本系统时充分考虑了以上特点，所设计的系统具备以下一些主要特点：

?高可靠性：所配设备考虑采用实力雄厚的先进厂商的较为成

熟的主流设备，具备较长的平均无故障工作时间。

?实用性：整体功能设计和具体设备选型以满足基本使用需求

为出发点，不片面追求新奇特。

?先进性：在满足现有需求的基础上，具备一定的先进性，但

设备先进性以不牺牲可靠性为前提。

?高兼容性：整个系统首先避免使用非工业标准格式，同时能

够兼容目前已有的所有视音频格式（包括PAL、NTSC、SECAM

三种主要制式，复合视频、分量视频、S视频、SDI等视频接

口形式，包括VGA、XGA、SXGA、UXGA以及DVI在内的各种计

算机格式，平衡、非平衡音频信号），还必须具备对未来可能

采用到的各类视音频格式的支持能力（包括各类HDTV标准、

超高分辨率计算机信号等）。

?高灵活性：整个系统从信号的转换、切换、传输到系统设备

的集中控制均具备足够的灵活性，可实现各类信号从任意一

点到任意一点的自由传送，同时还具备在任意位置控制任意

其它位置设备的能力。并且系统结构在需要的时候可以以最

小的设备更新为代价进行调整。

?高度可扩展性：考虑到当前应用的不确定性和未来可能出现

的各类无法预测的其它应用方式，整个系统必须充分考虑系

统的扩展能力，以适应未来潜在的应用需求。

?高度易用性：会议系统的所有主要设备均能够在单一平台上

进行集中控制，集控软件完全根据用户需求进行定制开发，

控制系统具备友好的人机界面，通过预置模式等手段降低对

操作人员的技术要求，提高设备的使用效率。

?强调性能价格比：在满足以上要求的基础上，在设备选型上

充分考虑性价比，同时还考虑到用户的长期使用和维护成

本。

?易操作和易维护：系统的设计、集成、操作具有较强的易操

作性，设备的维护有较好的易维护性。

三、会议系统原理

会议系统顾名思义是安装于会场内用于召开各类会议的系统，因此传统的会议系统通常指的是音响扩声系统。随着近几年信息技术的飞速发展，作为各类信息高度集中的重要场所，会议系统所涵盖的范围已大大增加，其中主要是增加了视频和控制方面的设备，包括显示屏、信号处理和集中控制等子系统。用户除了可以在拥有完整系统的大会场内开会以外，还可以使用各类多媒体及网络信息，会议的内容变得非常丰富，且设备的使用也变得极其方便。

上面我们所讲到的会议系统虽然已经拥有了完整的功能，但整个系统的大部分子系统还是基于比较传统的视音频技术，系统与系统间主要还是通过模拟视频和音频信号进行沟通。而近几年多媒体信息数字化和网络化技术得到了高速发展，数字化、网络化已成为传统视音频系统的发展方向。会议系统中的音频信号处理和集中控制两个子系统已完全数字化和网络化，其它几个子系统也在向同一方向发展。此次我们为xxxxx会议室所设计的会议系统就充分利用了会议系统的最新技术发展。

根据目前智能化电子会议系统的实际使用情况和我们以往的实际工程经验，我们将xxxxx会议室智能化电子会议系统依照功能模块分成以下几个主要子系统：

?音响（及发言）系统

?视频信号传输显示

以上几个子系统实现发言、图像信息显示、信号处理等特定的功能，并相互之间实现信号传递，形成一个有机的整体。其中，整个系统的核心考虑到集中的控制。

为了适应计算机网络和通信技术的迅猛发展，在现代会议系统中，也需要引入最先进的网络技术，保留和计算机局域网以及和INTERNET的接口。

1、音响(和发言)系统

发言扩声系统通常由音频源、混音处理分配核心设备、功率放大设备及扩声音箱组成，一般需要监听音箱用来监听现场的话筒或播放器声音。

音箱按种类来分主要有两、三单元设计的扩声音箱、柱式阵列音柱、天花喇叭、超低音箱等音箱形式，按平面布局可分为多点组合扩声、立体声音箱扩声、补声天花喇叭等。

扩声系统通常被称为专业音频（音响）系统，即PROFESSIONAL AUDIO(PA)，了解扩声系统的工作原理需要先音频信号的流向，扩声中最基本的四个元素可以概括为信号源、混音分配处理系统、功率放大、音箱系统。

信号源通常包括话筒、DVD/CD播放机、远程会议终端、便携电脑等，这些设备将能够拾起发言或者重放预先录制好的声音信号。

混音分配处理系统主要包括调音台、自动混音器、音频处理器、效果器、反馈抑制器等设备，这些设备的作用是将信号源的声音信号进行前级放大，将多种或多路声音进行混合、分配到指定的功率放大及音箱、录音设备或其他需要声音的系统（如视频会议终端），信号在混音处理阶段可能需要进行一定的“修整”或“润色”，这就需要使用到效果器、反馈抑制器等设备，效果器能够制造各种临场效果，如在大厅、剧场、教室等回响效果，反馈抑制器能够通过压制畸变奇高的频率波段来抑制因为话筒拾取到音箱声音而引起的声音啸叫问题。依据不同的使用场合或者不同噪音的讲话者，操作人员需要使用混音处理设备（如调音台）来调整系统对高中低频率声音的敏感程度，能够避免声音过于尖薄、过于低沉、或者不够明亮等问题。

功率放大设备的作用是将混合处理后的声音进行放大，以足够强的信号推动音箱工作，通常操作人员不需要频率操作功率放大器的音量旋钮，设置匹配音箱可承受功率及房间特性的放大“音量”后，操作人员通过操作调音台的推杆式或旋钮式音量控制钮即可控制系统音量，在使用机柜式音频处理器代替调音台的会议室国，操作人员可以通过触摸屏来控制所有回路的音量大小或频率调整。

音箱系统，音箱的作用是将电信号转换成声波信号进行声音重放，音箱系统的设计需要考虑最远处听众能够听清楚声音，但又不至于引起最近处听众的听觉压力过大或者话筒啸叫。

功率放大器

调音台现场扩声DVD 播放器

无线话筒

“手拉手”发言话筒

自动混音话筒

系统原理图

该子系统为大会场多席位、高保真的发言设备网络，提供有效的话筒管理手段（保证大会场秩序），设摄像机自动跟踪功能，可使高性能摄像头及时捕捉发言者画面并输出至大屏幕，达到声像合一的完美效果。

基本的发言：专业的会议鹅颈话筒(手拉手型)。

自动混音台：既有智能会议混音器的各项功能，如优先设置、顺序发言等多种模式，同时也可当做一般调音台使用。每通道均设有可选择的EQ 调节，具有一般调音台的使用功能每路均设有两种输
