年产100台树脂浇注矿用隔爆型干式变压器生产项目环境影响报告表

一、建设项目基本情况

本项目位于某高新区王因工业园一区，系租赁王因镇镇政府土地，购买王因镇镇政府厂房。项目所处区域交通便捷，建设地水、电、暖、气等配套设施完备。（见附图1项目地理位置图）

总占地面积7000平方米，使用现有厂房，项目平面布置可分为办公生活区和生产区，项目遵循紧凑布局、节约用地的原则，满足生产工艺和公用设施的需要。本项目在合理利用土地的基础上，本着工艺合理、物流顺畅、建筑物布局做到遵守有关规定，满足环保、消防、节能和职业安全卫生等方面的要求。因此项目平面布置合理。（见附图2项目厂区平面布置图）

本项目工程容见表1-1。

表1-1 项目工程容一览表

工程容建筑面积

生产区3500

办公区150

闲置厂房3350

三、项目工程容及设计规模

1.产品方案

年加工100台315KVA-2000KVA 型干式变压器

图1-1 干式变压器

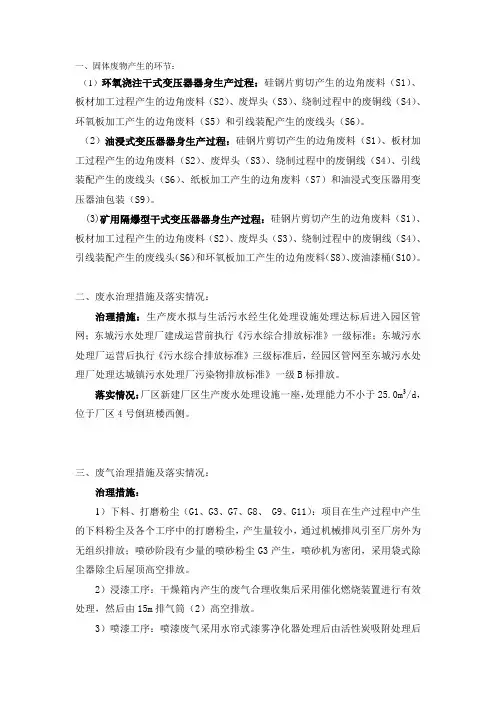

2、主要设备

干式变压器制造工艺要点

干式（环氧）变压器制造工艺要点干式变压器的发展的速度相当的快，可以用雨后春笋这个词来描写全国的变压器厂家中增加干式变压器生产的速度。这当中不乏制作精良上规模的大型制造厂家，也有起步较晚，仅能生产几个品种的小厂，但是干式变压器（特别是环氧变压器）的制造方法不外乎几种，随着市场的剧烈竞争，优胜劣汰，要在干式变压器行业中站稳脚跟，了解干式变压器的制造工艺中的要点是相当重要的。下面就本人在生产实践中的一些体会与大家分享。一、了解干式变压器的行业标准及本公司（企业）目前干式产品的制造水平的定位，简单的说就是本企业在行业中排名。 1.1产品性能的先进性，其中起码包括损耗（空载和负载）/耐热等级/使用环境/起载使用时间/特殊试验（特别是冷热冲击燃烧性能试验）。 1.2了解本企业的优势和劣势，从而扬长避短。 1.3了解市场的动向，各类干式变压器的需求量、原材料的涨跌趋势。二、干式变压器生产中一些最关键的技术指标的控制，如产品的局放指标、噪音的分贝量、生产成本。当然上面这些指标都是在完成技术鉴定所有及形式试验的基础上再着重提高解决的问题。生产过程中离不开人、机、料、法、环，下面将从五个方面进行论述。 2.1：由于今天主要讲述干式变压器制造工艺的要点，那么我们

假定贵公司的设计方案是最佳的，这里所说的最佳就是说符合目前贵公司的生产人员、现有的机械设备、目前现有的加工方法和生产环境，总之适合本公司的技术才是最好的。这样就需要有好的工艺人员将设计的要求，根据本公司机、料和环境，编制出行之有效的工艺方案供实施。工艺人员必须有一定的设计知识，确保技术条件能够不折不扣的执行（举例如焊接等）工艺人员必须了解本公司的设备现状（举例如浇注的能力和规模）为了保证产品的局部放电值稳定在一个恒定的范围内。这里先将产品的一些指标如何来判别是设计的问题还是工艺的问题做一个展开，还是举局放的例子。如产品在样机试制时，局放值是稳定的（10kv都能控制在5pc以下）到了批量生产时，产品的局放值发生了很大的波动，有时相当好，有时大了许多，这样的情况我们就说工艺不稳定，同样如果我们试制的时候是以630KV A为试验依据，现在批量生产时生产了几台2500KV A，且设计的原理和数据的选取是机械的套用630KV A的数据，这时几台产品的局放值都有相同倍数的升高，这从工艺的研究角度说，是设计存在一定的偏差。所以不同的问题就要从不同的切入点着手解决，这可能就是工艺人员不同于设计人员的方面，而且这方面的知识是通过长时间的节累来到达的。工艺人员必须对公司内部使用的设备、人员的技能、过程控制、原材料的使用等各方面有全面的了解，并对本公司和行业中生产中出现过问题有详尽的了解，才能进行得心应手的处理。另外当然是从事产品加工的第一线人员的素质，这些人有很好的技能，了解加工过程中的要点以及由于操作不当可能产生的问题。他们对制造过程中的质

干式变压器和油浸式变压器的优缺点

干式变压器和油浸式变压器的优缺点令狐采学价格上干变比油变贵。容量上，大容量的油变比干变多。在综合建筑内（地下室、楼层中、楼顶等）和人员密集场所需使用干变。油变采用在独立的变电场所。箱变内变压器一般采用箱变。户外临时用电一般采用油变。在建设时根据空间来选择干变和油变，空间较大时可以选择油变，空间较为拥挤时选择干变。区域气候比较潮湿闷热地区，易使用油变。如果使用干变的情况下，必须配有强制风冷设备。 1、外观封装形式不同，干式变压器能直接看到铁芯和线圈，而油式变压器只能看到变压器的外壳； 2、引线形式不同干式变压器大多使用硅橡胶套管，而油式变压器大部分使用瓷套管； 3、容量及电压不同干式变压器一般适用于配电用，容量大都在1600KVA以下，电压在10KV以下，也有个别做到35KV电压等级的；而油式变压器却可以从小到大做到全部容量，电压等级也做到了所有电压；我国正在建设的特高压1000KV试验线路，采用的一定是油式变压器。 4、绝缘和散热不一样干式变压器一般用树脂绝缘，靠自然风冷，大容量靠风机冷却，而油式变压器靠绝缘油进行绝缘，靠绝缘油在变压器内部的循环将线圈产生的热带到变压器的散热器

（片）上进行散热。 5、适用场所干式变压器大多应用在需要“防火、防爆”的场所，一般大型建筑、高层建筑上易采用；而油式变压器由于“出事”后可能有油喷出或泄漏，造成火灾，大多应用在室外，且有场地挖设“事故油池”的场所。 6、对负荷的承受能力不同一般干式变压器应在额定容量下运行，而油式变压器过载能力比较好。 7、造价不一样对同容量变压器来说，干式变压器的采购价格比油式变压器价格要高许多。干式变压器型号一般开头为SC（环氧树脂浇注包封式）、SCR （非环氧树脂浇注固体绝缘包封式）、SG（敞开式）干式变压器与变压器有什么区别？ “当然相同的是都是电力变压器，都会有作磁路的铁芯，作电路的绕组。而最大的区别是在“油式”与“干式”。也就是说两者的冷却介质不同，前者是以变压器油（当然还有其它油如β油）作为冷却及绝缘介质，后者是以空气或其它气体如SF6等作为冷却介质。油变是把由铁芯及绕组组成的器身置于一个盛满变压器油的油箱中。干变常把铁芯和绕组用环氧树脂浇注包封起来，也有一种现在用得多的是非包封式的，绕组用特殊的绝缘纸再浸渍专用绝缘漆等，起到防止绕组或铁芯受潮。（又因为两者因工艺、用途、结构方面的分类方法不同派生出不同的类别，所以我们从狭义的角度来说）就产量和用量来说，目前干变电压等级只作到35kV,容量相对油

余热发电系统工艺流程

生产工艺流程： (19)余热发电系统本方案拟采用单压纯低温余热发电技术，与双压系统和闪蒸系统相比，单压系统流程相对较简单，当设计选择的锅炉能完全吸收烟气放出的热量时，采用单压设计更为合理，系统内不同参数的工质较少，控制操作都更简单，窑头锅炉和汽轮机设备造价降低，系统管路减少，投资相对更省。结合本工程的生产规模及投资环境，拟采用单压纯低温余热发电技术。该技术不使用燃料来补燃，因此不对环境产生附加污染，是典型的资源综合利用工程。主蒸汽的压力和温度较低，运行的可靠性和安全性高，运行成本低，日常管理简单。综合考虑本工程2500t/d熟料新型干法水泥生产线窑头、窑尾的余热资源分布情况和水泥窑的运行状况，确定热力系统及装机方案如下：系统主机包括一台PH余热锅炉、一台AQC余热锅炉和一套凝汽式汽轮发电机组。据2500t/d水泥熟料生产线窑头冷却机废气排放温度的分布，在满足熟料冷却及工艺用热的前提下，采驭中部取气，从而提高进入窑头余热锅炉-AQC炉的废气温度，减少废气流量，在缩小 AQC炉体积的同时增大了换热量。并且提高了整个系统的循环热效率。在窑头冷却机中部废气出口设置窑头余热锅炉 AQC炉,该锅炉分 2段设置，其中I段为蒸汽段，II段为热水段。AQC炉 II段生产的 150° C 热水提供给AQC炉 I段及PH锅炉°AQC炉I段生产的 1.6MPa- 3 2 0。C 的过热蒸汽作为主蒸汽与窑尾余热锅炉 P H炉生产的同参数过热蒸汽合并后，一并进入汽轮机作功。汽轮机的凝结水进入余热锅炉AQC炉I工段，加热后分别作为锅炉给水进入余热锅炉 SP炉、余热锅炉A QC炉的I

段。 ②PH余热锅炉：在窑尾预热器的废气出口管道上设置PH余热锅炉，该锅炉包括过热器和蒸发器，生产 1.6MPa-32 0C的过热蒸汽，进入蒸汽母管后通入汽轮发电机组，出 P H余热锅炉废气温度降到18 0 —200C，供生料粉磨烘干使用。P H锅炉热效率可达35%以上。 ③汽轮发电机组：上述二台余热锅炉生产的蒸汽共可发电 4100kW 因此配置4500kW凝汽式汽轮机组一套。整个工艺流程是：40 C左右的给水经过除氧，由锅炉给水泵加压进入 AQC 锅炉省煤器后加热成135 C左右的热水，热水分成两部分，一部分送往AQC锅炉，另一部分送往SP锅炉；然后依次经过各自锅炉的蒸发器、过热器产生1.6MPa-320C和1.6MPa-320C的过热蒸汽，在蒸汽母管汇合后进入汽轮发电机组做功，做功后的乏汽进入凝汽器成为冷凝水，冷凝水和补充纯水经除氧器除氧再进行下一个热力循环。 PH锅炉出口废气温度180-200 C左右，用于烘干生料。表2-6主要余热发电设备一览表

KSG系列矿用隔爆型变压器技术规格

KSG系列矿用隔爆型变压器技术规格 1．矿用隔爆型变压器适用范围与用途： KSG-2.5、4.0/0.66型矿用隔爆型干式变压器（以下简单称变压器）适用于煤矿井下有沼气煤尘的爆炸危险场所。在交流50Hz/电压至660V的供电线路中/为煤电钻提供127V电源。变压器按GB3836.1-83《爆炸性环境用防爆电气设备通用要求》GB3836.2-83《爆炸性环境防爆电气设备隔爆型电气设备“d”》等有关标准设计。制造与检验。二、矿用隔爆型变压器型号及其含义：三、矿用隔爆型变压器主要技术参数： “诚信服务、信守合同、广交朋友”是志力公司坚定的经营理念，我们严格认真地履行合约，兑现承诺，强化售后服务的网络体系，以更新、更高的思想指导我们的服务，把更新、更高的产品奉献给您。让志力公司的努力化为您的满意，志力公司全体员工期待您来美丽的扬州、来志力公司考察指导。

尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有高压核相仪，耐电压测试仪，高压绝缘垫，真空度测试仪,大电流发生器，三相大电流发生器，变频串联谐振试验装置，无线高压核相仪等等的介绍，您如果对我们的产品有兴趣，欢迎来电咨询。谢谢! 感谢您在扬州志力公司咨询、下单、采购，这是一种缘分，也是一种信任；所以我们倍感珍惜，我们将以优质的产品和良好的服务来感谢您；我们知道唯有真心与诚信才能让更多的用户相信我们、选择我们，才能使扬州志力电气发展更快，走得更远。购买须知一、厂家直销厂家直销价格优惠，厂家生产周期短，产品品质有保证。二、关于尺寸尺寸因测量工具和测量方法不同等因素，会存在较小的误差。三、关于颜色本公司产品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近，因电脑显示器的色彩对比度和色温等会有些差异。四、关于客服您的咨询如没能及时回复，可能是当时咨询量过大或是系统故障，请直接电话咨询。五、关于售后 1.我公司具备专业的售后服务团队，售后服务部由负责销售的副总经理负责，售后服务热线：177 **** ****。 2.售后服务部现有人员10人，能确保公司的产品得到及时的维护。 3.我们售后服务的目标是：及时解决现场设备故障，反应迅速，服务一流！ 4 .购买志力品牌，产品质量及售后服务有保障。六、关于发货我们的合作快递公司是顺丰、速尔、圆通、申通、韵达、中通。

干式变压器的原理与维修

干式变压器的原理与维修 1、干式变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等的小容量变压器。在电力系统中，一般汽机变、锅炉变、除灰变、除尘变、脱硫变等都是干式变，变比为6000V/400V，用于带额定电压380V的负载。 2、干式变压器用横流式冷却风机是一种进、出风口均无导叶、专用于干式变压器冷却的横流式风机。其主要部件有：专用的单相或三相小功率感应异步电动机、横流式叶轮、机壳、导风装置。 3、干式变压器的温度控制系统干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的，今对TTC-300系列温控系统作一简介。 (1)风机自动控制：通过预埋在低压绕组最热处的Pt100热敏测温电阻测取温度信号。变压器负荷增大，运行温度上升，当绕组温度达110℃时，系统自动启动风机冷却;当绕组温度低至90℃时，系统自动停止风机。 (2)超温报警、跳闸：通过预埋在低压绕组中的PTC非线性热敏测温电阻采集绕组或铁心温度信号。当变压器绕组温度继续升高，若达到155℃时，系统输出超温报警信号;若温度继续上升达170℃，变压器已不能继续运行，须向二次保护回路输送超温跳闸信号，应使变压器迅速跳闸。 (3)温度显示系统：通过预埋在低压绕组中的Pt100热敏电阻测取温度变化值，直接显示各相绕组温度(三相巡检及最大值显示，并可记录历史最高温度)，可将最高温度以4～20mA模拟量输出，若需传输至远方(距离可达1200m)计算机，可加配计算机接口，1只变送器，最多可同时

KBSG系列矿用隔爆型干式变压器.

KBSG系列矿用隔爆型干式变压器使用说明书抚顺北龙电力机车有限责任公司

一、总则 1、本使用说明书适用于KBSG系列矿用隔爆型干式变压器（以下简称：干式变压器）其容量为100、200、315、500、630 千伏安，电压级次为6（10）千伏，频率为50赫兹，专供矿井电力输送及作综合机械化采煤电源之用。 2、KBSG系列矿用隔爆型干式变压器，可在以下使用条件以及额定容量下连续长期工作。 1）、海拔高度不超过1000米； 2）、周围环境温度不高于35oC； 3）、周围空气相对湿度不大于95％（＋25oC时）； 4）、在有甲烷混合气体或煤尘爆炸危险的矿井中； 5）、在无强烈颠簸震动以及与垂直面的倾斜度不超过15o的环境中； 6）、在无足以腐蚀金属和破坏绝缘的气体及蒸汽环境中； 7）、无滴水地方。二、型号及含义 3、KBSG系列矿用隔爆型干式变压器标志举例：额定容量500千伏安，高压电压级次为10千伏的矿用隔爆型干式变压，应标志成KBSG－500／10，即：

三、技术参数 KBSG系列矿用隔爆型干式变压器额定性能数据见表1、表2。 1、一次额定电压为6000V的干式变压器额定性能数据见表1的规定。表1 2、一次额定电压为10000V的干式变压器额定性能数据按表2的规定。表2

3、干式变压器各部位电气绝缘强度应能承受表3规定的工频耐压试验而无损伤（试验中不包括电子及保护器件）。 4、干式变压器运行中允许温度应按设置在变压器箱壳上部空腔内的热敏元件显示温度来检查，其允许温度不得超过140oC。四、结构概述 5、干式变压器箱体均由钢板焊制而成，主体侧面采用瓦楞钢板结构以增加散热面。 6、干式变压器的高压线经由高压电缆引入装置，引入高压接线盒。低压线经低压电缆引出装置（可用1200V／95mm2及以下矿用电缆配合使用）引出低压接线盒，可见图1－1矿用隔爆型干式变压器外型图。 7、控制线（包括超温信号装置）由低压接线盒上的控制接线嘴引出。 8、干式变压器高压侧设急停按钮，紧急情况按急停按钮能切断上一级高压电源。 9、打开高压（±5%）分接接线盒盖、箱大盖、高压出线盒盖、低压出线盒盖必须断高压电后再开启。 10、干式变压器采用H级绝缘空气自冷，线圈为铜线绕组，铁心采用优质冷轧硅钢片，箱体为上开盖式。 11、干式变压器箱壳上层空腔内设置温度监视元件，在出厂前已调好，如因煤层压顶等外部原因引起温升过高时，该监视元件（从主箱体内引入低压接线盒再由低压接线盒上的控制接线嘴引出与用户自备的警报器装配）将会发出警报，见警报后应立即切除负荷，检查故障原因及时排除后才能合闸。 12、箱体上四个大吊板用于起吊干式变压器，起吊时必须同时使用，箱盖上两个小吊板（大容量四个吊板）为在检修和装配时吊箱盖之用。

矿用隔爆型干式变压器技术协议

矿用隔爆型干式变压器技术协议甲方：乙方：根据甲方需要，需向乙方购置矿用防爆干式变压器两台，经双方协商，达成如下技术协议：一、供货明细矿用隔爆型干式变压器KBSG-200 10/1.14/0.69 数量：1台 KBSG-500 10/1.14/0.69 数量：1台二、相关技术要求 1、海拔不超过1200m 2、环境湿度：最高温度+50℃;最低温度-35℃; 3、空气相对湿度不超95%(+25℃时)； 4、在有甲烷混合气体和暴尘和且有爆炸危险的矿井中； 5、无强烈颠簸、震动和垂直面的倾斜度不超过15°的环境中； 6、无足以腐蚀金属和破坏绝缘的气体和蒸汽； 7、无滴水的地方； 8、技术参数要求：额定容量：500KVA; 200KVA ；额定电压:一次电压：10000V 可+—5%调节一次及二次电压二次电压：1140/693（660）V; 额定频率：50 Hz; 相数：3相 9、冷却方式：空气自冷（ANAN） 10、绝缘材料耐热等级：H级 11、隔爆型干式变压器体积小、经济耐用、运行可靠，出厂时二次电压设置为 660V。 12、壳体面漆颜色为红色。 13、采用上盖开启式或两端开启式箱式结构。 14、矿用防爆干式变电器箱体下部设有滚轮，轨距要求为600mm，同时要求配备的滚轮行走稳定、寿命长、可拆卸。 15、箱体箱具有起吊环，箱体下部焊有两个M12外接螺栓，并焊有接地标志。 16、铁芯选用优质低损耗硅钢片，空载损耗低、空载电流小、噪音低。 17、采用H级绝缘材料及先进的绝缘结构，热稳定性好。可在高温下持续满负荷运行。 18、防爆外壳耐水压能力符合煤矿安全规程。 19、各隔爆面的粗糙程度、间隙等各项指标要符合井下防爆最新电气检查标准。 20、移动变电站二次侧应有“1140/660”转换接线腔，不用揭大盖及能实现电压等级转换。 21、变压器壳体的器身上装设温度监视元件。 22、干式变压器的额定性能数据的负载损耗参考温度145℃。 23、防爆干式变压器的组成部分在外壳的明显处有清晰永久的标志:“EXdI”和

干式变压器运行及实验(借鉴分享)

六、变压器维护 1、一般在干燥清洁的场所，每年或更长时间进行一次检查；在其他场合（灰尘较多的场合），每三到六个月进行一次检查。 2、检查时，如发现较多的灰尘集聚，则必须清除，以保证空气流通和防止绝缘击穿，特别要注意清洁变压器的绝缘子、下垫块凸台处，并使用干燥的压缩空气吹净灰尘。如变压器带温控及风冷系统，可设置其每天自动吹一次（10-30分钟），以清除灰尘。 3、检查各紧固件是否有松动，导电零件有无生锈、腐蚀痕迹，还需要观察绝缘表面有无爬电、碳化痕迹。第二节干变试验一、试验目的为确保干式变压器的顺利生产，确保试验数据的准确无误，考核该产品结构采取的工艺、材料和操作技术、制造质量是否能满足标准要求，通过对试验数据的分析，为改进结构、提高产品质量性能提供依据。二、适用范围适用于干式电力变压器。三、试验内容 1、试验现场环境条件 1.1、试验区的环境温度为10～40℃，相对湿度小于85%。 1.2、试品的位置离周围物体应有足够的距离，不得有影响测量结果的物品在试验场地。 1.3、设备的布置应避开高电场、强磁场或足以影响仪表读数的振动源，以保证测量精度。 2、试验依据标准 GB1094.11—2007 《电力变压器第11部分：干式变压器》 GB/T10228-2008《干式电力变压器技术参数和要求》 GB7354-2003《局部放电测量》 JB/T501-2006《电力变压器试验导则》四、直流电阻试验

1、试验目的：直流电阻测量时检查线圈内部导线、引线与线圈焊接质量，线圈所用导线的规格是否符合设计要求，以及分节开关、套管等载流部分的接触是否良好，三相电阻是否平衡，并为变压器的出厂报告提供最终数据。 2、测量方法：采用直流电阻测试仪进行测量。试验前按照仪器接线端子接线，将两根测量线中的电流、电压线分别接入对应端子，然后将两根线对应接到变压器测量端,根据实际测试绕组所有分接的电阻。测量时环境温度应变化不大，直流电阻随温度变化每升高10度，电阻值升高1.3倍。 3、试验标准：试验标准：电阻三相不平衡率允许误差符合国标GB1094.1-1996及技术协议的规定。容量在1600KVA及以下变压器三相测得值最大差值相间应小于平均值的4%，线间应小于2%，2000KVA及以上的变压器相间应小于平均值的2%、线间应小于1%，验收试验与出厂值相比较（同一温度下）相应变化不应大于2%。根据GB10228-2008《干式电力变压器技术参数和要求》5.3中：对于2500KVA及以下的配电变压器，其绕组直流电阻不平衡率：相为不大于4%，线为不大于2%；对于630KVA及以上的电力变压器，其绕组直流电阻不平衡率：相（有中性点引出时）为不大于2%，线（无中性点引出时）为不大于2%。如果由于线材及引线结构等原因而使绕组直流电阻不平衡率超过上述值时，除应在例行试验记录中记录实测值外，尚应写明引起这一偏差的原因。使用单位应与同温度下的例行试验实测值进行比较，其偏差应不大于2%。五、电压比及联结组标号测定 1、试验目的：电压比试验是验证各相应接头电压比与铭牌相比不应有明显差别且符合规律，接线组别与设计要求、铭牌上标记与外壳上符号相符。 2、测量方法：试验前按照仪器接线端子指示接线，仪器高压侧接线柱上的黄、绿、红三根线分别接至变压器高压侧A、B、C上，低压侧接线柱上的

干式变压器温控器的原理与注意事项

干式变压器温度控制器功能及原理 ※主要技术指标 ※ 使用环境： 110VDC,1 工作电源：220V A C ±20% /50Hz ±4% .220VDC 2 功耗：6W 2 环境条件：温度-25 ℃+65 ℃相对湿度≤93%RH 测温：测温范围：-20 ℃250 ℃ 1 3 路Pt100 测温。> 2 精度: ±1%FS 控制参数设置： 1 风机控制、超温警告、高温跳闸的温度设置范围：-20 250 ℃ 2 回差：0 20 ℃ 3 跳闸延时时间设置范围：0~30 秒控制和信号输出： 1 风机控制：有源触点输出（常开）5A /220V A C 可直接驱动单相风机 2 超温警告：无源触点输出（常开）5A /250V A C 10A /28VDC 3 高温跳闸：无源触点输出（常开）5A /250V A C 10A /28VDC 4 故障报警：无源触点输出（常开）5A 250V A C 10A /28VDC 通讯口： RS485 通讯口绝缘耐压：耐高压：50HZ 2000V 历时1min 无击穿或飞弧现象绝缘电阻：≥500M Ω 机械特性：体积：宽高深＝160 80 120 mm3 重量：0.6Kg

1. 功能介绍可同时监测干变3 相温度、控制风机。该产品是专为干式变压器安全运行设计的新一代控制器。> 并具有温度超限警告、高温跳闸、传感器异常和风机断线报警等功能，该仪表具有完善的温度监控、参数设置保管等功能。可以更好地保证无人值守供电系统安全、高效运行。该仪表设计新颖、结构紧凑牢固、显示醒目直观。本产品具有环境适应性强、精度高、体积小、寿命长、装置方便、易使用等特点。 ①对三相绕组温度的巡回显示或最高温度相绕组的跟踪显示（可随意切换）巡回显示时间每相显示约6 秒。当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，②冷却风机的自动控制：自动工作状态。风机启动时风机指示灯亮。当三相线包绕组中每相温度均小于设定的风机关闭温度值时风机自动关闭 ③还可手动启控风机 ④超温警告和高温跳闸信号的显示、输出延时120 秒以上时间，⑤控制参数现场设置：可设置风机启控点和回差、超温警告动作点和回差、高温跳闸动作点和延时、485 通讯口地址和波特率等参数。设置操作结束后。温控器将自动返回巡回工作状态输出故障报警信号，⑥传感器异常故障时（短路、断路）相应故障指示灯亮。同时风机启动断线报警指示灯亮，⑦风机控制回路失电或断线时。输出故障报警信号可保存停电前的全部监测参数以备查询。⑧黑匣子功能。> 实现变压器温度的远方监控⑨通讯功能。> 2. 工作原理该监控器有3 种工作状态：设置、手动和自动。可以修改设置风机启控点、回差等等控制参数值。设置好的参数停电后也不会丢失。设置状态。> 可以人工启控风机。手动状态。> 通过温度传感器对干变温度自动进行采样，自动状态。检测所得温度既用于显示又用于控制。显示方式又分为巡回显示和最大值显示两种方式。巡回显示方式时，分时显示A B C 三相温度，最大值显示方式时，显示A B C 三相中的最大温度值。装置同时监控采集到温度值，与设定的参数值比较，当温度高于风机启控点设定值时，控制电路启动，风机运转，冷却降温，直至温度低于风机关闭值（启控点与回差的差值）时，才停止风机。如温度还在升，当升到设定的超温警告温度点时，启动超温警告信号，直至温度低于返回值（动作点与回差的差值）时，才解除警告信号。当被控制的温度不能得到有效的控制而继续升高达到高温跳闸动作点时，延时后启动高温跳闸信号，为了防止设备的毁坏还可以通过跳闸的功能来停止设备继续运行。 3. 应用可以实时监控干变温度，应用本监控器。自动控制干变冷却风机，保证干变的平安运行。 ①当地当有故障、超温警告或高温跳闸信号时，可自动控制风机启停。可以从监控器的前面板实时监视变压器的温度、监视风机和感温探头是否正常。得到及时提醒。各控制参数值可现场

变压器安装步骤及流程

变压器安装步骤及流程一、设备及材料准备变压器应装有铭牌。铭牌上应注明制造厂名、额定容量，一二次额定容量，一二次额定电压，电流，阻抗，电压%及接线组别等技术数据。变压器的容量，规格及型号必须符合设计要求。附件备件齐全，并有出厂合格证及技术文件。型钢：各种规格型钢应符合设计要求，并无明显锈蚀。螺栓：除地脚螺栓及防震装置螺栓外，均应采用镀锌螺栓，并配相应的平垫圈和弹簧垫。其它材料：电焊条，防锈漆，调和漆等均应符合设计要求，并有产品合格证。二、主要机具搬运吊装机具：汽车吊，汽车，卷扬机，吊链，三步搭，道木，钢丝绳，带子绳，滚杠。安装机具：台钻，砂轮，电焊机，气焊工具，电锤，台虎钳，活扳子、鎯头，套丝板。测试器具：钢卷尺，钢板尺，水平尺，线坠，摇表，万用表，电桥及测试仪器。三、作业条件施工图及技术资料齐全无误。土建工程基本施工完毕，标高、尺寸、结构及预埋件强度符合设计要求。屋面、屋顶喷浆完毕，屋顶无漏水，门窗及玻璃安装完好。室内粗制地面工程结束，场地清理干净，道路畅通。四、操作工艺设备点检查设备点件检查应由安装单位、供货单位、会同建设单位代表共同进行，并做好记录。按照设备清单，施工图纸及设备技术文件核对变压器本体及附件备件的规格型号是否符合设计图纸要求。是否齐全，有无丢失及损坏。变压器本体外观检查无损伤及变形，油漆完好无损伤。绝缘瓷件及环氧树脂铸件有无损伤、缺陷及裂纹。变压器二次搬运变压器二次搬运应由起重工作业，电工配合。最好采用汽车吊吊装，也可采用吊链吊装。变压器搬运时，应注意保护瓷瓶，最好用不箱或纸箱将高低压瓷瓶罩住，使其不受损伤。变压器搬运过程中，不应有冲击或严重震动情况，利用机械牵引时，牵引的着力点应在变压器重心以下，以防倾斜，运输倾斜角不得超过15度，防止内部结构变形。

KBSGZY-20006矿用隔爆型

KBSGZY-2000/6矿用隔爆型移动变电站技术要求一、主要技术参数 1、KBSGZY-2000/6矿用隔爆型移动变电站应满足煤矿井下环境需要，一次侧电压为6KV，二次侧电压为3300V，一次侧绕组的分接电压调节范围在±5%；； 2、移动变电站变压器额定容量为2000KVA； 3、移动变电站冷却方式为空气介质自然循环，绝缘等级为H级，温升极限不大于125K，防护等级为IP54，噪声不大于60dB； 4、移动变电站最大不可拆卸尺寸（长×宽×高）不得超过4100×1100× 1600mm。 5、移动变电站的阻抗电压为4.5%，空载电流为0.6%； 6、移变的空载损耗为3800W； 7、移变的负载损耗为9500W。二、技术条款 1、变压器硅钢片材质采用日本新日铁产品； 2、移变本体钢材采用低合金高强度结构钢焊接而成； 3、变压器导线外包绝缘及层间绝缘采用美国杜邦公司生产的NOMEX410诺密克绝缘纸； 4、移变的底座破断力比低于500KN，轨距为600mm，移变底座牵引部分采用双层钢板结构，且其之间尺寸不小于60mm，双层钢板的通孔尺寸为Φ 45mm； 5、移变的高、低压开关及变压器本体必须经过安全检验并取得煤矿矿用产品安全标志，必须提供有效的复印件； 6、移变高、低压侧开关保护模式必须采用低压侧故障分断高压侧电源的运行模式； 7、移变高压侧必需采用泰安众诚矿山自动化有限公司制造的矿用隔爆型移动变电站用高压真空开关KBG-250/6Y； 8、移变低压侧必需泰安众诚矿山自动化有限公司制造的矿用隔爆型低压综合保护箱BXB-800/3.3Y。 9、移变高压侧开关采用隔爆型高压真空开关，具有电动合闸及手动储能合闸双重机构，其设计制造必须符合相关标准。高压侧电控系统采用可编程控制器和机屏GOT系统，其保护具有过载、短路、断相、过压、欠压、超温、上级电源紧急保护； 10、移变低压保护箱采用可编程控制器和机屏GOT系统，具有过载、短路、欠压、过压、漏电闭锁、漏电保护及后备跳闸等保护。三、应符合标准 1、GB3836－2000 爆炸环境用防爆电气设备

环氧树脂浇注干式变压器技术条件

环氧树脂浇注干式变压器技术条件北京供电局一九九七年十一月十二日环氧树脂浇注干式变压器技术条件 1、环境条件 1．海拔高度＜1000M，户内安装 2．环境温度 —15℃﹣﹣＋40℃ 3．日温差 25℃ 4．相对温度≦95%（＋25℃） 5．抗震能力水平加速度 0.3g（正弦波3周）垂直加速度 0.15g（正弦波3周）安全系数 1.67 2、电力系统条件 1．额定电压 10KV 2．额定频率 50HZ 3．最高工作电压 11.5KV 4．中性点接地方式目前中性点不接地（经消弧线圈接地）或中性点经小电阻接地。三、型式

树脂浇注固体绝缘配电变压器（环氧树脂选用进口材料，变压器制造厂须提供环氧树脂材料技术参数及制造厂家）。 4、电变压器的主要参数 1．额定容量（按定货合同执行） KVA 2．外壳保护等级 IP20 3．冷却方式 AN（空气自冷）或AF（风冷） 4．一次额定电压 10KV 5．一次最高工作电压 11.5KV 6．二次额定电压 400V 7．额定频率 50HZ 8．相数 3相 9．阻抗电压UK% 500KVA及以下4% 630﹣﹣1600KVA6% 2000KVA及以上8% 10．联结组别 Dyull 11．线圈导体高压铜线/低压铜箔（进口铜箔）12．铁芯硅钢片型号及厚度：铁芯采用的硅钢片性能应不低于Z10- 0.30（进口日本新日铁或川崎硅纲片） 13．绝缘等级 F/F 14．温升 100K/100K 15．最热点温度小于 150℃/150℃ 16．工频耐压（有效值） 35KV5min/35KV5min 17．冲击耐压（峰值） 75KV 18．电压调节：（1）无励磁调压（2）电压调节范围 ±2×2.5%；（3）主分接过电压10%时，可连续无负荷运行过电压5% 时，可连续满负荷运行（环境温度+40℃）。注：小容量变压器的电压变比调整螺栓须大于M10 19．局部放电水平小于10Pc （试验方法按国际GB6450-86） 20．噪音水平 250KVA及以下：--55DB 315—630KVA ：--58DB 800KVA及以上：--62DB

干式变压器技术要求

干式变压器技术要求规范及标准所有设备、安装、材料和工艺须符合下列及以下各项所注明的规则及标准；变压器应符合并列运行的条件。（如下述内容中不为最新版本，应按最新版本采用）： GB 1994.1-1996《电力变压器第一部分总则》 GB 4208-93 《外壳防护等级》 GB 5273-85 《变压器、高压电器和套管的接线端子》 GB 6450-86 《干式变压器》 GB/T 10288-97 《干式变压器的技术参数和要求》 JG/T 501-91 《电力变压器试验导则》 ZBK4 1005-89 《6～220kV级变压器声级》 GB/T10228 《干式电力变压器技术参数和要求》 GB 6450 《干式电力变压器》 GB 1094.5 《电力变压器》 GB/T 17211 《干式电力变压器负载导则》 GB/T 5465.2 《电气设备用图形符号》高压危险标志 IEC 726 《干式电力变压器》 IEC 60076 《Power Transformer》 BS1433 《电气用铜》 IEC905 《干式变压器负载导则》 IEC529 《设备防护等级》依据本工程有关部分图集。本技术条件如与以上标准有矛盾，应按本技术条件执行。技术性能要求环境条件海拔高度：<1000m,户内安装。环境温度：-10℃～+40℃ 日温差：25℃。年平均温度：+30℃。相对湿度：≤95%(+25℃)。地震烈度：7度抗震能力：水平加速度<0.4g 垂直加速度<0.2g 安全系数>1.67 运行条件额定运行电压：380V/220V±10% 额定频率：50Hz±5% 接地方式：TN-S 接地电阻: ≤5欧姆电力变压器基本选型条件

变压器安装流程及要点

验收的项目有： 1.变压器本体无缺陷，外表整洁，无严重漏油和油漆脱落现象。 2.变压器绝缘试验应合格，无遗漏试验项目。 3.各部油位应正常，各阀门的开闭位置应正确，油的性能试验，色谱分析和绝缘强度试验应合格。 4.变压器外壳应有良好的接地装置，接地电阻应合格。 5.各侧分接开关位置应符合电网运行要求，有载调压装置，电动手动操作均正常，指针指示和实际位置相符。 6.基础牢固稳定，轱辘应有可靠的制动装置。 7.保护测量信号及控制回路的接线正确，各种保护均应实际传动试验，动作应正确，定值应符合电网运行要求，保护连接片在投入运行位置。 8.冷却风扇通电试运行良好，风扇自启动装置定值应正确，并进行实际传动。 9.呼吸器应有合格的干燥剂，检查应无堵塞现象。 10.主变压器引线对地和线间距离合格，各部导线触头应紧固良好，并贴有示温腊片。 11.变压器的防雷保护应符合规程要求。 12.防爆管内无存油，玻璃应完整，其呼吸小孔螺丝位置应正确。 13.变压器的坡度应合格。 14.检查变压器的相位和接线组别应能满足电网运行要求，变压器的二、三次侧有可能和其他电源并列运行时，应进行核相工作，相位漆应标示正确、明显。 15.温度表及测温回路完整良好。 16.套管油封的放油小阀门和瓦斯放气阀门应无堵塞现象。 17.变压器上应无遗留物，临近的临时设施应拆除，永久设施布置完毕应清扫现场。 1、机电设备验收需要哪些资料？答：机电设备验收时需验证机电设备出厂合格证、机电设备使用说明书（要求中文版本）、机电设备安装，调试报告、设备保修卡、保修协议等资料。2、机电设备接管验收都有那些项目? 答：可分为电梯、发电机、中央空调、生活水泵、消防水泵、高压配电柜、低压配电柜、干式变压器、交通道闸系统、消防系统、闭录监控系统、对讲报警系统、公共天线系统等。3、接管验收时供配电系统有哪些注意事项？答：接管验收时供配电系统要注意，各开关柜容量及母排联络是否与竣工图纸相符；高、低压各开关柜专用操作工具是否齐全、配电柜前后有无绝缘垫（耐压500V及以上）、各开关柜出线有无表明去向的标牌、计量电表有无漏装接地线是否连接，线色地是否正确、配电房内消防系统是否配备合理（例如：烟感数量、分布情况等）；电容柜自动，手动是否工作正常，面版显示与实际是否相符，有无过补或滞后现象。4、生活水泵、消防水泵接管验收时应注意那些问题？答：摇测水泵绝缘电阻最低不小于 0.5兆欧、手动盘车要灵活轻快、核验水泵的使用说明书、出厂合格证等第1题中所列资料；手动、自动启、停水泵，控制部分无杂音，无接触不良现象；启动水泵仔细倾听有无杂音，有无震动；测量空载电流和满载电流是否与说明书相符、检查泵体有无渗漏、填料槽是否漏水是否符合标准。5、干式变压器验收时要注意哪些问题？答：验收时要注意：核验说明书与变压器型号、规格是否相符及耐压实验报告等其他文字资料；保护围栏是否符合标准、护栏内有无杂物、母排与变压器出线是否连接紧密牢固、通风散热情况是否良好、接地母排是否连接良好；高压进线有无安全隐患、空载时的声音是否正常、电流，电压与说明书是否相符、有无温度测量装置使用是否正常等。6、有线电视、宽频网络、燃气部分由谁验收？答：由市政相关专业部门或公司验收。7、公共给水管道验收时应注意什么问题? 答：验收时注意与市政管道接驳处接口是否牢

干式变压器培训资料

干式变压器培训 1、干式变压器发展历程简述 1885年，匈牙利三位工程师发明了变压器及感应电机，并研制出第一台工业实用性变压器距今已有一个多世纪了。当时和以后的一段时期内，所生产的变压器无例外的均为干式变压器。但限于当时的绝缘材料的水平,那时的干变难于实现高电压与大容量。到20世纪初发现了变压器油，它具有高绝缘强度，高导热能力，用于变压器是再好不过的绝缘和冷却介质。而干变因受限于绝缘使电压上不去，受限于散热使容量上不去，造成它的发展几乎停滞不前。二战以后，世界经济呈现前所未有迅猛增长，城市面积、人口、高层建筑、地下建筑、地铁等重要中心场所不断增多。而由于油浸式变压器以下缺点:1、变压器油具有可燃性,当遇到火焰时可能会燃烧、爆炸;2、变压器油对人体有害;3、变压器油需定期检查;4、油浸式变压器抗短路能力差;5、油浸式变压器密封性能不良且宜老化,在运行场所渗漏油严重,影响设备安全运行,同时影响环境;6、油浸式变压器绝缘等级低,按Ａ级绝缘设计、制造。油浸式变压器现场常见故障:1、由于绝缘受潮、绝缘老化和变压器油劣化等将导致变压器绝缘降低;2、由于表面潮湿加之尘埃、盐分等致使变压器套管脏污引起套管闪络,同时由于赃物吸水后导电性能提高使泄漏增加,引起表面放电后导致击穿;3、由于油标管、呼吸管或防爆管通气孔堵塞等导致变压器存在假油位现象;4、当变压器二次短路或变压器内部放电等将造

成变压器喷油事故;5、由于运行中存在渗漏油、缺油等现象,导致运行中必需采取补油措施。由于油浸式变压器上面种种的缺点，因而人们迫切需要一种既能深入负荷中心，又能防火、防爆并且环保性能好的变压器。自1964年德国AEG公司研制出第一台环氧浇注干式变压器起，干式变压器进入一个大发展的阶段，与此同时，美国也发明了Nomex绝缘纸，可作H级干式变压器，这样干变就就有了二种主要大类，一类为环氧树脂型干式变压器，另一类为H级敞开型干式变压器。 2、干式变压器的发展现状目前干式变压器制造技术已成熟，国内外许多工厂能大批量生产。现在整个国际干式变压器市场，存在环氧树脂浇注干式变压器和浸漆型干式变压器两大类型。在欧洲及一些新兴工业国家(如日、韩等)前者应用广泛，而北美市场则以后者为主。我国绝大多数干式变压器的制造厂家引进的是环氧树脂浇注式结构，无论从产量还是技术水平方面，目前都达到世界先进水平。目前，干式变压器最高电压等级已达35kV。山东金曼克电气集团于1999年开发出一台110kV树脂浇注电力变压器，并通过中国变压器质量监督检测中心所做的例行、温升、冲击、声级及短路试验，同年11月通过国家机械工业局、国家电力公司鉴定，这在树脂浇注变压器国内外历史上是第一次，为电网提供一种新型防灾电力变压器奠定了物质基础。该电力变压器组于2000年9月装于山东兖州电力局运行至今情况

变压器安装步骤及流程培训讲学

变压器安装步骤及流程

干式变压器的安装

干式变压器的安装 Prepared on 22 November 2020

干式变压器的安装 1、设备材料要求（1）变压器规格型号应符合设计要求，其附件、备件齐全，并应有设备的相关技术资料文件，以及产品出厂合格证。设备应装有铭牌，铭牌上应说明制造厂名，额定容量，一、二次电压，电流，阻抗及接线组别等技术数据。（2）辅助材料：电焊条、防锈漆、调和漆等均应符合设计要求，并有产品合格证。 2、施工作业条件（1）变压器室内、墙面、屋顶、地面工程等应完工，屋顶防水无渗漏，门窗及玻璃安装完毕，地坪工作结束。设备基础按工艺配置图施工结束。（2）预埋件、预留孔洞等均已清理并调整至符合设计要求。（3）保护性网门、栏杆等安全设施齐全，通风消防设置安装完毕。（4）与电力变压器安装有关的建筑物、构筑物的建筑工程质量，应符合相关施工及验收规范的规定。当设备有特殊要求时，应符合其他要求。 3、开箱检查（1）变压器开箱检查人员应有建设单位、监理单位、施工安装单位、供货单位代表组成，共同对设备开箱检查并作好记录。

（2）开箱检查应根据施工图、设备技术资料文件、设备及附件清单，检查变压器及附件的规格型号、数量是否符合设计要求，部件是否齐全，有无损坏丢失。（3）按照随箱清单清点变压器的安装图纸、使用说明书、产品出厂试验报告、出厂合格证、箱内设备及附件的数量等，与设备相关的技术资料文件均需齐全。（4）被检验的变压器及设备附件均应符合国家有关规范的规定。变压器应无机械损伤、裂纹、变形等缺陷，油漆应完好无损。变压器高、低压绝缘瓷件应完整无损伤、无裂纹等。 4、变压器安装、调试（1）变压器型钢基础的安装型钢金属构架的几何尺寸，应符合设计基础配制图的要求与规定。如设计时型钢构架高出地面无要求，施工时可将其顶部高出基础地面100mm。型钢基础构架与接地扁钢链接不宜少于二端点，在基础钢构架的两端，用不小于40 X 4mm的角钢相焊接，焊缝长度应为扁钢宽度的二倍，焊接处做防腐处理后再刷两遍灰面漆。（2）变压器二次搬运变压器二次运输吊装时，运、吊具必须合适，并设专人指挥，确保安全可靠。（3）变压器本体安装应按照设计要求的方位和距墙尺寸，将变压器通过预留通道运至室内就位到基础上。其横向距墙不宜小于800mm，距门不宜小于

干式变压器原理

干式变压器原理及运行维护第一节干式变压器的发展简史变压器发明于1886年，当时的变压器都是干式变压器(有时简称“干变”)，限于当时绝缘材料的水平，这时的干变难于实现高电压与大容量。从19世纪末期起，人们发现采用变压器油可以大大提高变压器的绝缘和冷却性能，于是油浸变压器就逐步取代了干式变压器。二战后，世界经济得以恢复与重建，尤其是在欧洲与美国更有了迅猛的发展，-些大城市以极高的速度向着现代化迈进。随着城市供电负荷的不断增长，住宅的密集化以及高层建筑、地下建筑的增多，人们迫切需要一种既深入符合中心，又能防火、防爆且环保性能优越的变压器，于是干变又重新被重视和采用。早期的干变都是浸渍式的，由于所用绝缘材料价格昂贵，加之防潮性能很差，因而它的绝缘水平较油变要低得多，故障率也较高，价格也较贵，从而影响它的广泛使用。应当认为是形势的发展迫使人们去研究更新型的干式变压器。从1964年德国AEG公司研制出第一台400kVA、20kV的环氧浇注式干变起，干式

变压器的发展就进入了一个新的阶段。在以后的第二年，德国TU公司又研制出了第一代B级绝缘的环氧浇注式干变，以后环氧浇注干变不断有新的发展，生产出许多新的类型的产品，迄今在世界上环氧浇注式干变已成为干式变压器的主流型式。尤其是到了20世纪70年代末期，由于考虑对环境的影响，在法律上禁止了聚氯联苯(PCBS)这种液体绝缘介质的使用，从而给发展环氧浇注干变提供了契机。在1970年代后期，美国也不断发展并改进了采用NOMEX纸作为绝缘材料的浸渍式H级干变。迄今为止，世界上的干式变压器主要是这两大类型。据最新统计，目前干式变压器在世界变压器市场中所占比例，如表1-1和表1-2所示。第二节干式变压器的类型和特点
