地下连续墙结构计算讲义

浅谈地下连续墙防水措施

浅谈地下连续墙防水 措施 地下连续墙接头防水措施 现有的地下连续墙结构中, 墙接头处渗漏现象较为普遍, 墙幅接头处理不好会使接头处产生渗漏, 影响结构的正常使用。本文针对这地下连续墙接头的防水措施进行了总结，并结合工程实例对地下连续墙接头防水施工进行了分析。关键词：地下连续墙、接头、防水措施引言：随着我国建筑业的蓬勃发展，地下空间开发的规模和深度逐步扩大，地下连续墙因其地基适用性强，施工影响范围小，墙体刚性大、防渗漏性能好的特点，被广泛应用于地下工程围护结构施工。但

是地下连续墙接头处的防水处理，目前技术还不是很成熟，这对地下工程施工质量产生了很大的影响。正文：地下连续墙是通过专用的挖( 冲)槽设备, 沿着地下建筑物或构筑物的周边, 按预定的位置, 开挖出或冲钻出具有一定宽度与深度的沟槽, 用泥浆护壁, 并在槽内设置具有一定刚度的钢筋笼结构, 然后用导管浇灌水下混凝土, 分段施工, 用特殊方法接头,使之连成地下连续的钢筋混凝土墙体。在地下结构工程中, 防水有着特别重要的意义。在现有的地下连续墙结构中, 墙接头处渗漏现象较为普遍, 有些可能是由于地下连续墙不均匀沉降产生的, 也有些可能是因水平支撑不当使墙的接头处产生过大相对变形造成, 但墙的接头处理方式不当是产生渗漏的一个主要原因。目前，常见地下连续墙防渗漏措施，按照施工工艺主要为高压注浆加固类，包括袖阀管注浆、高压旋喷桩、水平垂直水泥或化学注浆等技术措施。但传统地连墙渗漏水防治技术，措施单一，实施针对性、适用性不强，止水效果并不理想，严重影响地下基坑工程施工安全。一、地下连续墙接头地下连续墙接头是指单元墙段间的接头。地下连续墙的接头可分为刚性接头和柔性接头。地下连续墙承受来自垂直和水平向的自重, 水土压力及地震动荷载, 都要求槽段之间钢筋尽可能贯通,在接头处不使成为刚度和强度薄弱部位。水平贯通钢筋和水平弯曲钢筋直径、根数、搭接长度, 端头钢板的附着连接螺栓的直径根数, 能满

地下连续墙设计计算

6667设计计算 已知条件： （1）土压力系数计算 主动土压力系数： K a1=tan2（45°—φ1/2）=tan2（45°—10°/2）=0.70 a1=0.84 K a2=tan2（45°—φ2/2）=tan2（45°—18°/2）=0.52 a2=0.72 K a3=tan2（45°—φ3/2）=tan2（45°—19.2°/2）=0.64 a3=0.71 K a4=tan2（45°—φ4/2）=tan2（45°—18.9/2）=0.52 a4=0.70 K a5=tan2（45°—φ5/2）=tan2（45°—19.2/2）=0.41 a5=0.72 被动土压力系数： K p1=tan2（45°＋φ5/2）=tan2（45°＋19.2°/2）=1.98 p1=1.40 （2）水平荷载和水平抗力的计算 水平荷载计算： e a=q0k a1－2C=20×0.59－2×10×0.84=－5kPa e ab上=（q0+h1）K a1－2c1a1=（20+18×2.5）×0.59－2×10×0.84=21.55kPa e ab下=（q0+h1）K a2－2c2a2=（20+18×2.5）×0.36－2×19×0.6=0.6kPa e ac上=（q0+h1＋h2）K a2－2c2a2=（20+18×2.5＋19.9×1.1）×0.36－2×19× 0.6=8.48kPa e ac下=（q0+h1＋h2）K a3－2c3a3=（20+18×2.5＋19.9×1.1）×0.64－2×44×0.8=－14.79kPa e ad上=（q0+h1＋h2＋h3）K a3－2c3a3=（20+18×2.5＋19.9×1.1＋18.8×1.4）× 0.64－2×44×0.8=2.05kPa e ad下=（q0+h1＋h2＋h3）K a4－2c4a4=（20+18×2.5＋19.9×1.1＋18.8×1.4）× 0.34－2×21×0.59=13.71kPa e ae上=（q0+h1＋h2＋h3＋h4）K a4－2c4a4=（20+18×2.5＋19.9×1.1＋18.8×1.4＋19.9×0.5）×0.34－2×21×0.59=17.09kPa e ae下=（q0+h1＋h2＋h3＋h4）K a5－2c5a5=（20+18×2.5＋19.9×1.1＋18.8×1.4

地下连续墙形式特点及构造型式分析

地下连续墙形式特点及构造型式分析 【摘要】近年来，随着地下连续墙技术的发展，其应用范围也更加广泛。地下连续墙适用于建造建筑物的地下室、地下油库、挡土墙、高层建筑等的深基础、逆作法施工的围护结构、工业建筑的竖井以及水工结构的堤坝防渗墙、护岸、码头、桥梁墩台、地下铁道、或临时围堰工程等。 【关键词】连续墙；形式；构造型式 地下连续墙是指采用合适的挖槽（孔）设备，沿着开挖工程的周边轴线，在泥浆护壁的条件下，挖出一个具有一定长度、宽度与深度的沟槽（孔槽），并在槽内设置预先制作的钢筋笼，然后采用导管法向槽内浇灌混凝土筑成一个单元墙段，依次施工，再以适当的接头形式将各单元墙段相互连接起来，最终构成完整的地下连续墙体 1、地下连续墙分类 地下连续墙可按如下方法分类： 1.1根据地下连续墙的结构型式 （1）槽式（或壁板式）地下连续墙（如图1）。采用挖槽设备（泥浆护壁），在地下挖出一个狭长的深槽，在槽内下入钢筋笼并浇灌混凝土使之形成一个单元墙段。然后将各单元墙段连接成整体，构成一道完整的槽式地下连续墙。 1表示开挖槽段，2表示未开挖槽段

（图1） （2）排桩式地下连续墙（如图2）。将单桩依次施工、连接，形成一道连续墙体。 （a）相切式（b）搭接式 （c）间隔式（d）交错式 图2 排桩式地下连续墙 （3）组合式地下连续墙。将壁式和排桩式工艺结合起来施工筑成的组合式墙体。 1.2按受力和支撑形式分类 可分为自立式、内撑式、锚定式、格形重力式和竖井式连续墙。 1.3按墙体材料分类 可分为钢筋混凝土墙、素混凝土墙、黏土墙、自凝泥浆墙和混合墙等若干种。 1.4按墙体施工方法分类 可分为就地浇注、预制及二者组合成墙。 1.5按接头形式分类 可分为非刚性接头如锁口管式、榫接式、搭接式，和刚性接头如I 型、十字型钢板接头。 1.6按用途不同分类 可分为结构墙、临时性支护墙、挡土墙、防渗心墙以及抗滑、隔振墙。

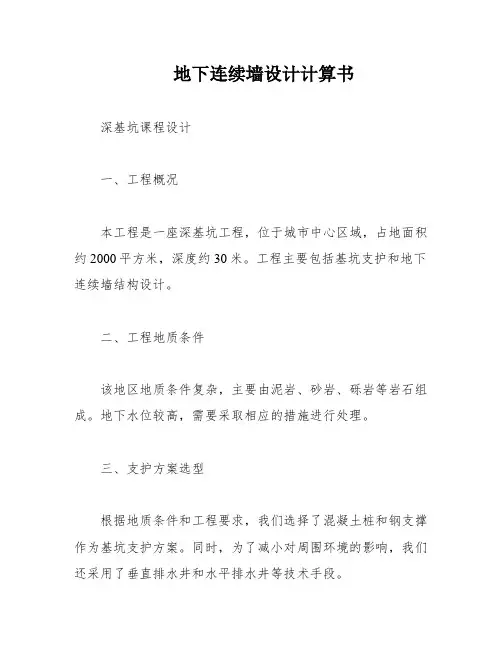

地下连续墙设计计算书

目录 一工程概况................................................................................................................................ - 1 - 二工程地质条件........................................................................................................................ - 1 - 三支护方案选型........................................................................................................................ - 1 - 四地下连续墙结构设计............................................................................................................ - 2 - 1 确定荷载，计算土压力：............................................................................................ - 2 - γ，平均粘聚力c，平均摩檫角?......... - 2 - 1.1计算○1○2○3○4○5○6层土的平均重度 1.2 计算地下连续墙嵌固深度................................................................................... - 2 - 1.3 主动土压力与水土总压力计算........................................................................... - 3 - 2 地下连续墙稳定性验算................................................................................................ - 5 - 2.1 抗隆起稳定性验算............................................................................................... - 5 - 2.2基坑的抗渗流稳定性验算.................................................................................... - 6 - 3 地下连续墙静力计算.................................................................................................... - 7 - 3.1 山肩邦男法........................................................................................................... - 7 - 3.2开挖计算................................................................................................................ - 9 - 4 地下连续墙配筋.......................................................................................................... - 11 - 4.1 配筋计算............................................................................................................. - 11 - 4.2 截面承载力计算................................................................................................ - 12 - 参考文献.................................................................................................................................... - 12 -

基坑支护结构施工之地下连续墙【最新版】

基坑支护结构施工之地下连续墙 1、地下连续墙成槽施工应符合下列规定: (1)地下连续墙成槽前应设置钢筋混凝土导墙及施工道路。导墙养护期间，重型机械设备不应在导墙附近作业或停留; (2)地下连续墙成槽前应进行槽壁稳定性验算; (3)对位于暗河区、扰动土区、浅部砂性土中的槽段或邻近建筑物保护要求较高时，宜在连续墙施工前对槽壁进行加固; (4)地下连续墙单元槽段成槽施工宜采用跳幅间隔的施工顺序; (5)在保护设施不齐全、监管人不到位的情况下，严禁人员下槽、孔内清理障碍物。 2、地下连续墙成槽泥浆制备应符合下列规定: (1)护壁泥浆使用前应根据材料和地质条件进行试配，并进行室内性能试验，泥浆配合比宜按现场试验确定;

(2)泥浆的供应及处理系统应满足泥浆使用量的要求，槽内泥浆面不应低于导墙面0.3m，同时槽内泥浆面应高于地下水位0.5m以上。 3、槽段接头施工应符合下列规定: (1)成槽结束后应对相邻槽段的混凝土端面进行清刷，刷至底部，清除接头处的泥沙，确保单元槽段接头部位的抗渗性能; (2)槽段接头应满足混凝土浇筑压力对其强度和刚度的要求，安放时，应紧贴槽段垂直缓慢沉放至槽底。遇到阻碍时，槽段接头应在清除障碍后入槽; (3)周边环境保护要求高时，宜在地下连续墙接头处增加防水措施。 4、地下连续墙钢筋笼吊装应符合下列规定: (1)吊装所选用的吊车应满足吊装高度及起重量的要求，主吊和副吊应根据计算确定。钢筋笼吊点布置应根据吊装工艺通过计算确定，并应进行整体起吊安全验算，按计算结果配置吊具、吊点加固钢筋、吊筋等;

(2)吊装前必须对钢筋笼进行全面检查，防止有剩余的钢筋断头、焊接接头等遗留在钢筋笼上; (3)采用双机抬吊作业时，应统一指挥，动作应配合协调，载荷应分配合理; (4)履带吊起重钢筋笼时应先稍离地面试吊，确认钢筋笼已挂牢，钢筋笼刚度、焊接强度等满足要求时，再继续起吊; (5)履带吊机在吊钢筋笼行走时，载荷不得超过允许起重量的70%，钢筋笼离地不得大于500mm，并应栓好拉绳，缓慢行驶。 5、预制墙段的堆放和运输应符合下列规定: (1)预制墙段应达到设计强度100%后方可运输及吊放; (2)堆放场地应平整、坚实、排水通畅。垫块宜放置在吊点处，底层垫块面积应满足墙段自重对地基荷载的有效扩散。预制墙段叠放层数不宜超过3层，上下层垫块应放置在同一直线上; (3)运输叠放层数不宜超过2层。墙段装车后应采用紧绳器与车板固定，钢丝绳与墙段阳角接触处应有护角措施。异形截面墙段运输

地下连续墙计算

五里河站明挖施工方法的确定 明挖法即为采用围护结构做围挡,主体结构为露天作业的一种施工方法。该方法能较好地利用地下空间, 紧凑合理, 管理方便。同时具有施工作业面宽, 方法简单, 施工安全, 技术成熟, 工程进度周期短, 工程质量易于保证及工程造价低等优点。沈阳市地铁二号线五里河站位于南二环路与青年大街交叉南侧, 青年大街东侧的绿地内, 为浑河北岸约200 米远处。地面以上车站周围现状为绿地和商业区待用地。地面以下有通信电缆管线。但埋深较浅, 对车站埋深不起控制作用, 因施工厂地开阔, 可采用明挖法施工方案。 明挖法施工方案工序分为四个步骤进行: 先进行维护结构施工, 内部土方开挖, 工程结构施工, 恢复管线和覆土。从施工步骤的内容上看: 围护结构部分是地铁站实施的第一个步骤, 它在工程建设中起着至关重要的作用, 其方案确定的合理与否将直接影响到明挖法施工的成败, 因此根据不同现场情况和其地质条件来选定与之相适用的围护结构方案, 这样才能确保地铁工程安全, 经济有序的进行。 2 主体围护结构方案的确定 地铁工程中常用的围护结构有: 排桩围护结构, 地下连续墙围护结构和土钉围护结构。当基坑较线5 米以内及侧压力较小时,一般不设置水平支撑构件。当基坑较深时, 在围护结构坑内侧就需要设置多层多道水平支撑构件, 其目的是为了降低围护结构的水平变位。 排桩围护结构是以某种桩型按队列式布置组成的基坑支护结构。排桩围护结构特点是整体性差, 但施工方便, 投资小, 工程造价低。它适用于边坡稳定性好, 变形小及地下水位较低的地质条件。由于其防水防渗性能差,地铁工程采用排桩围护结构时, 一般采用坑外降水的方法来降地下水, 其排水费用较大。 地下连续墙结构: 是用机械施工方法成槽浇灌, 钢筋混凝土形成的地下墙体, 其墙厚应根据基坑深度和侧土 压力的大小来确定, 常用为800￣1200mm 厚。其特点是: 整体性好, 刚度大, 对周围建筑结构的安全性影响小, 防水抗渗性能良好。它不仅适用于软弱流动性能较大的土质, 同时还适于多种不同情况的地质条件, 但其造价高, 投资大。由于其结构的防水防渗性能好, 采用此结构做围护结构时, 一般用坑内降水法降地下水, 其降水费用相对低。 土钉墙结构: 是在基坑开挖过程中, 将土钉置入原状土体中, 并在支护面上喷射钢筋混凝土面层, 通过土钉、土体和喷射的混凝土面层的共同作用形成的结构。这种结构适用于浅基坑地下水位以上或经过人工降水后的粘性土、粉土、杂填土及非松散砂土和卵石土等。其结构特点是提高土体的整体稳定性, 边开挖边支护, 不占用独立工期, 施工安全快捷。设备简单, 操作方便, 造价低。 五里河站由于其施工场地开阔, 地下土质以砂层为主, 其土质稳定性好, 变形小, 但此站距离浑河近地下水位高, 如果采用排桩围护结构坑外降水方案降水量过大, 降水费用太高, 且该站地铁的标准段基坑深度为32.45m, 基坑较深。故采用防水性能较好的地下连续墙围护结构较排桩结构而言能更安全合理, 降水方式为坑内降水。由于车站基坑较深, 其坑上围护墙上设置了六道水平支撑杆件, 以防边坡侧壁位移过大, 影响主体结构的正常施工。基坑情况见图一。

地下连续墙作为支护结构的内力计算

地下连续墙作为支护结构时的内力计算 (2009-01-07 16:40:54) 标签： 分类：地下连续墙 建筑 地下连续墙 钢筋笼 土压力 方孔 杂谈 （一）荷载 用作支护结构的地下连续墙，作用于其上的荷载主要是土压力、水压力和地面荷载引起的附加荷载。若地下连续墙用作永久结构，还有上部结构传来的垂直力、水平力和弯矩等。作用于地下连续墙主动侧的土压力值，与墙体刚度、支撑情况及加设方式、土方开挖方法等有关。当地下连续墙的厚度较小，开挖土方后加设的支撑较少、较弱，其变形较大，主动侧的土压力可按朗肯土压力公式计算。我国有关的设计单位曾对地下连续墙的土压力进行过原体观测，发现当位移与墙高的比值△／H达到1‰一8‰时，在墙的主动侧，其土压力值将基本上达到朗肯土压力公式计算的土压力值。所以，当地下连续墙的变形较大时，用其计算主动土压力基本能反映实际情况。 对于刚度较大，且设有多层支撑或锚杆的地下连续墙，由于开挖后变形较小，其主动侧的土压力值往往更接近于静止土压力。如日本的《建筑物基础结构设计规范》中既做如此规定。至于地下连续墙被动侧的土压力就更加复杂。由于产生被动土压力所需的位移(我国实测位移与墙高比值△／H需达到1％一5％才会达到被动土压力值)往往为设计和使用所不允许，即在正常使用情况下，基坑底面以下的被动区，地下连续墙不允许产生使静止土压力全部变为被动土压力的位移。因而，地下连续墙被动侧的土压力也就小于被动土压力值。

目前，我国计算地下连续墙多采用竖向弹性地基梁(或板)的基床系数法，即把地下连续墙入土部分视作弹性地基梁，采用文克尔假定计算，基床系数沿深度变化。 （二）内力计算 作为支护结构的地下连续墙，其内力计算方法国内采用的有：弹性法、塑性法、弹塑性法、经验法和有限元法。 根据我国的情况，对设有支撑的地下连续墙，可采用竖向弹性地基梁(或板)的基床系数法(m 法)和弹性线法。应优先采用前者，对一般性工程或墙体刚度不大时，亦可采用弹性线法。此外有限元法，亦可用于地下连续墙的内力计算。 用竖向弹性地基梁的基床系数法计算时，假定墙体顶部的水平力H、弯矩M及分布荷载q1和q2作用下，产生弹性弯曲变形，坑底面以下地基土产生弹性抗力，整个墙体绕坑底面以下某点O转动(图4-2-1 )、在O点上下地基土的弹性抗力的方向相反。 图4-2-1 竖向弹性地基梁基床系数法计算简图 地下连续墙视为埋入地基土中的弹性杆件，假定其基床系数在坑底处为零，随深度成正比增加。当α2h≤2.5时，假定墙体刚度为无限大，按刚性基础计算；当α2h＞2.5时，按弹性基础计算，其中变形系数 α2= (4-2-1) 式中m——地基土的比例系数，有表可查，参阅有关地下连续墙设计与施工规程。如流塑粘土，液性指数I L≥l，地面处最大位移达6mm时，m＝300--500；

地铁车站地下连续墙支护设计

地铁车站地下连续墙支护设计 1大连地铁2号线某车站工程概况 2地下连续墙维护结构 2.1地下连续墙支护法： 地下连续墙围护呈封闭状态，在深基坑开挖后，加上内支撑或锚杆，就可以起到挡土的作用，更加方便深基坑工程的施工。特别是当今地下连续墙已经发展到既是基坑施工时的挡土围护结构，又可以作为拟建主体结构的侧墙（此时在墙体内侧宜加筑钢筋混凝土衬套），即两墙合一。 地下连续墙按照施工材料的不同，可分为钢筋混凝土连续墙、桩排式连续墙和水泥土地下连续墙。其施工工艺具有如下优点： （1）墙段刚度大，整体性好，因而结构和地基变形都较小即可用于超深围护结构，也可用于主体结构； （2）使用各种地质条件。对砂卵石地层要求进入风化岩层时，钢板桩难以施工，但却可以采用合适放入成槽机构施工的地下连续墙结构； （3）可减少工程施工时对环境的影响。施工时振动少，噪声低，对周围相邻的工程结构和地下管线影响较小，对沉降及变位较易控制； （4）可进行逆筑法施工，有利于加快施工进度，降低造价。 由于地下连续墙具有整体刚度大和防渗性能好，适用于地下水位以下的软粘土和砂土多种底层条件和复杂的施工环境，尤其是基坑底面以下有深层软粘土需将墙插入很深的情况。但地下连续墙的造价高于钻孔灌注桩与深层搅拌桩，因此要根据基坑开挖深度，土质情况和周围环境情况，通过技术经济比较认为经济合理才可采用。一般来说，当在软土层中基坑开挖深度大于10米，周围相邻建筑 物如地下管线对沉降与位移要求较高，或用作主体结构的一部分，或采用逆筑法施工时，可采用地下连续墙。 （5）对于江河沿海软土地层以及地下水位较高，地下水量丰富且变化较大 的底层的基坑开挖采用地下连续墙支护最为经济且施工效果最为优越，故被广泛采用，据不完全统计我国已施工完成的地下连续檣总面积达150万平方公里以上，已超过中国国土面积1/8. 2.2本工程围护结构方案： （1）由于本工程地铁站位于大连市华城大厦与幸福路交汇处，车站东北面是商贸区，东南面是文娱和商业办公区，有规划中的大连歌剧院，博物馆等，西南面是居住、商务区、有邮电大厦、人寿大厦、国贸大厦，西北角是搞成居住区，处于未来人口密集、交通繁忙区

地下连续墙施工工艺

地下连续墙施工工艺 工艺流程（见图 1） 导墙施工 导墙的结构形式 预制钢筋-混凝土结构。 导墙的位置、尺寸准确与否直接决定地下连续墙的平面位置和墙体尺寸能否满足设计要求。导墙间距应为设计墙厚加余量（4～6cm），允许偏差±5mm，轴线偏差±10mm，一般墙面倾斜度应大于1/500。到强的顶部应平整，以便架设钻机机架轨道，并作为钢筋笼、混凝土导管、结构管等得支撑面。导墙后的填土必须分层回填密实，以免被泥浆掏刷后发生孔壁坍塌。常见的导墙结构形式见图2。 导墙施工方法 （1）导墙是保证连续墙精度的首要条件，因此，在施工放线前做好技术交底，严格复合，保证定位放线准确。 （2）导墙施作时放宽40～60mm（沿中轴线向两侧，每边放宽20～30mm），是为了保证抓斗钻头及钢筋网片、锁扣管进出较为顺利。 （3）为保证连续墙既满足设计精度又不侵入车站建筑界限，同时保证内衬墙结构厚度，在放线时将连续墙中轴线向外多放120～130mm（一般连续墙内侧轮廓放宽100mm）。 （4）导墙垂直度控制在±内，导墙内墙垂直度控制在±3mm内，导墙顶面平行，全长范围内高差控制在±5mm内，导墙轴向误差控制在±10mm之内。 （5）导墙上口高出地面100mm，以防垃圾和雨水冲入导槽内污染或者稀释泥浆。 （6）导墙开挖土方时，如果外侧土体能保持垂直自立时，则以土壁代替外膜板，避免回填土，否则外侧设模板。混凝土强度达到设计要求后，墙背用粘土分层夯填密实，防止地表水渗入槽内，引起槽段塌方。 （7）导墙施工完成后，在槽底铺上40mm厚M5号水泥砂浆，在槽段末开挖前可做临时储浆或换浆沟用。 （8）拆模后每隔2m设上下两道木支撑，支撑采用80mm直径的圆木。抓槽之前不拆内撑，并及时回填土方，同时严禁重型机械在混凝土未达到设计强度之前靠近导墙行走，以防止导墙变形。

地下连续墙设计规范

建筑基坑支护技术规程（JGJ 120-2012） 4.5 地下连续墙设计 4.5.1地下连续墙的正截面受弯承载力、斜截面受剪承载力应按现行国家标准《混凝土结构设计规范》GB50010的有关规定进行计算，但其弯矩、剪力设计值应按本规程第3.1.7条确定。 4.5.2地下连续墙的墙体厚度宜按成槽机的规格，选取600mm、800mm、1000mm或1200mm。 4.5.3一字形槽段长度宜取4m～6m。当成槽施工可能对周边环境产生不利影响或槽壁稳定性较差时，应取较小的槽段长度。必要时，宜采用搅拌桩对槽壁进行加固。 4.5.4地下连续墙的转角处或有特殊要求时，单元槽段的平面形状可采用L形、T形等。 4.5.5地下连续墙的混凝土设计强度等级宜取C30～C40。地下连续墙用于截水时，墙体混凝土抗渗等级不宜小于P6，槽段接头应满足截水要求。当地下连续墙同时作为主体地下结构构件时，墙体混凝土抗渗等级应满足现行国家标准《地下工程防水技术规范》GB50108及其它相关规范的要求。 4.5.6地下连续墙的纵向受力钢筋应沿墙身每侧均匀配置，可按内力大小沿墙体纵向分段配置，但通长配置的纵向钢筋不应小于总数50％；纵向受力钢筋宜采用HRB400级或HRB500级钢筋，直径不宜小于16mm，净间距不宜小于75mm。水平钢筋及构造钢筋宜选用HPB300或HRB400钢筋，直径不宜小于12mm，水平钢筋间距宜取200mm～400mm。冠梁按构造设置时，纵向钢筋伸入冠梁的长度宜取冠梁厚度。冠梁按结构受力构件设置时，墙身纵向受力钢筋伸入冠梁的锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010对钢筋锚固的有关规定。当不能满足锚固长度的要求时，其钢筋末端可采取机械锚固措施。 4.5.7地下连续墙纵向受力钢筋的保护层厚度，在基坑内侧不宜小于50mm，在基坑外侧不宜小于70mm。 4.5.8钢筋笼端部与槽段接头之间、钢筋笼端部与相邻墙段混凝土面之间的间隙应不大于150mm，纵筋下端500mm长度范围内宜按1：10的斜度向内收口。 4.5.9地下连续墙的槽段接头应按下列原则选用： 1地下连续墙宜采用圆形锁口管接头、波纹管接头、楔形接头、工字形钢接头或混凝土预制接头等柔性接头； 2当地下连续墙作为主体地下结构外墙，且需要形成整体墙体时，宜采用刚性接头；刚性接头可采用一字形或十字形穿孔钢板接头、钢筋承插式接头等；当采取地下连续墙顶设置通长冠梁、墙壁内侧槽段接缝位置设置结构壁柱、基础底板与地下连续墙刚性连接等措施时，也可采用柔性接头。 4.5.10地下连续墙墙顶应设置混凝土冠梁。冠梁宽度不宜小于墙厚,高度不宜小于墙厚的0.6倍。冠梁钢筋应符合现行国家标准《混凝土结构设计规范》GB50010对梁的构造配筋要求。冠梁用作支撑或锚杆的传力构件或按空间结构设计时，尚应按受力构件进行截面设计。

地下连续墙的设计

作为基坑围护结构，主要基于强度、变形和稳定性三个大的方面对地下连续墙进行设计 和计算，强度主要指墙体的水平和竖向截面承载力、竖向地基承载力；变形主要指墙体的水平变形和作为竖向承重结构的竖向变形；稳定性主要指作为基坑围护结构的整体稳定性、抗 倾覆稳定性、坑底抗隆起稳定性、抗渗流稳定性等，稳定性计算方法。以下针对地下连续墙设计的主要方面进行详述。 一、墙体厚度和槽段宽度地下连续墙厚度一般为 0.5 ～ 1.2m ，而随着挖槽设备大型化和施工工艺的改进，地下连续墙厚度可达 2.0m 以上。日本东京湾新丰洲地下变电站圆筒形地下连续墙的厚度达到了 2.40m 。上海世博 500kV 地下变电站基坑开挖深度 34m ，围护结构采用直径 130 m 圆筒形地下连续墙，地下连续墙厚度 1.2m ，墙深 57.5m 。在具体工程中地下连续墙的厚度应根据成槽机的规格、墙体的抗渗要求、墙体的受力和变形计算等综合确定。地下连续的常用墙厚为 0.6 、0.8 、 1.0 和 1.2m 。 确定地下连续墙单元槽段的平面形状和成槽宽度时需考虑众多因素，如墙段的结构受力特性、槽壁稳定性、周边环境的保护要求和施工条件等，需结合各方面的因素综合确定。一般来说，壁板式一字形槽段宽度不宜大于6m ，T 形、折线形槽段等槽段各肢宽度总和不 宜大于 6m 。 二、地下连续墙的入土深度 一般工程中地下连续墙入土深度在 10 ～ 50m 范围内，最大深度可达 150m 。在基坑工程中，地下连续墙既作为承受侧向水土压力的受力结构，同时又兼有隔水的作用，因此地下连续墙的入土深度需考虑挡土和隔水两方面的要求。作为挡土结构，地下连续墙入土深度需满足各项稳定性和强度要求，作为隔水帷幕，地下连续墙入土深度需根据地下水控制要求确定。 1. 根据稳定性确定入土深度作为挡土受力的围护体，地下连续墙底部需插入基底以下足够深度并进入较好的土层，以满足嵌固深度和基坑各项稳定性要求。在软土地层中，地下连续墙在基底以下的嵌固深度一般接近或大于开挖深度方能满足稳定性要求。在基底以下为密实的砂层或岩层等物理力学性质较好的土(岩) 层时，地下连续墙在基底以下的嵌入深度可大大缩短。例如上海轨道交通七号线耀华路站综合开发项目开挖深度约 20.4m ，基底以下主要以软塑的粘土层为主，采用地下连续墙作为围护结构，墙体嵌入基底以下 19m 方满足稳定性要求。南京绿地紫峰大厦开挖深度约21.4m ，基底以下均为中风化安山岩，地下连续墙嵌入基底以下 7m 即满足稳定性要求。 2. 考虑隔水作用确定入土深度 作为隔水帷幕，地下连续墙设计时需根据基底以下的水文地质条件和地下水控制确定入土深度，当根据地下水控制要求需隔断地下水或增加地下水绕流路径时，地下连续墙底部需进入隔水层隔断坑内外潜水及承压水的水力联系，或插入基底以下足够深度以确保形成可靠的隔水边界。如根据隔水要求确定的地下连续墙入土深度大于受力和稳定性要求确定的入土深度时，为了减少经济投入，地下连续墙为满足隔水要求加深的部分可采用素混凝土浇筑。 天津津塔基坑开挖深度 22.1m ，采用 1.0m 厚的“两墙合一”地下连续墙作为围护体。其地面下约 40m 深分布有 (8b) 粉土层第二承压含水层，基坑不满足承压水突涌稳定性要求，根据基地周边环境保护要求需采取隔断措施。根据稳定性计算，地下连续墙插入基底以下 17.2m 即可满足各项稳定性要求。而要隔断第二承压水，地下连续墙底部需进入 (8c) 粉质粘土层，插入基底以下的深度需达到 23.7m 。因此综合考虑稳定性和隔承压水两方面的因素，地下连续墙插入基底以下23.7m ，并根据受力和稳定性要求在基底以下 17.2m

地下结构设计

《地下结构设计》综合训练二地下连续墙结构设计

1、工程概况 某市地铁一号线某站是一个换乘站，该换乘站是二层车站，车站15.2深，东西跨度193m,南北跨度为20.3m。南侧广场及高铁站房，西南侧为BRT及公交停车场，东南侧为社会停车场，北侧为观景平台及音乐喷泉，西北侧现状为绿地。基坑开挖深度15.7m,地下连续墙的总深32.7m,其中嵌固深度为16.9m，架设4道支撑，均为钢支撑，标高分别为-1.5m、-5m、-9.7m、-13.8m。 土的物理力学参数：粘聚力c=26.72kPa，承载力标准值f k=108kPa，侧摩阻力q sia=36.4kPa，重度γ=15.6kN/m3，内摩擦角?=25.6° 2、荷载及土压力计算 地层土为均质土，且重度为γ=15.6kN/m3 一般情况下基坑边堆放的施工材料综合超载为20kPa，则超载换算为地表土 当量高度：?′=q0 γ=20 15.6 =1.282m； 土压力采用朗肯土压力理论进行计算，墙背产生的是由土体自重和基坑边超载产生的主动土压力，基坑内侧产生的是被动土压力。土压力计算简图如图2-1，土压力分布图如图2-2； 主动土压力参数与被动土压力参数计算： K a=tan2(45°?? 2 )=tan2(45°? 25.6 2 )=0.397 K p=tan2(45°+? 2 )=tan2(45°+ 25.6 2 )=2.522 地面的主动土压力为： σa1=γ?′K a?2c√K a=?41.611kPa 因此取σa1=0

基坑底部平面处，墙背所受的主动土压力为： σa2=γ(?′+?1)K a?2c√K a=71.501kPa 基坑底部平面处，墙背所受的被动土压力为： σp1=2c√K p=84.867kPa 地连墙底部平面处，墙体所受的被动土压力： σp2=γ?2K p+2c√K p=749.767kPa 计算围护结构的地基承载力，地连墙竖向承载力P由两部分组成，一部分是墙端部承载力F，另一部分是侧壁摩阻力R（地连墙单位长度取1m，墙底面积取单位面积0.8㎡，土层承载力取150kPa）； F=150×0.8=120kN R=Lq sia?=1×37.4×32.1=1200.54kN P=F+R=120+1200.54=1320.54kN 3、基坑底部土体抗隆起稳定性验算 根据规范本工程所用的地下连续墙结合支撑的围护结构体系属于支撑式只支挡结构，嵌固深度需要满足坑底抗隆起稳定性要求，计算简图如图3-1。 地基承载力系数N q,N c为： N q=tan2(45°+25.6 2 )eπtan25.6°=12.368

地下连续墙课程设计

一、支护方案选取 场地周围邻近建筑物较多，必须控制好施工对周围引起的振动和沉降。考虑该工程开挖深度 13m，较 深，要保持地铁深基坑支护结构万无一失的话，要求进入中风化板岩。 综上所述，最佳支护方案是选择地下连续墙围护。 地下连续墙工艺具有如下优点： 1 墙体刚度大，整体性好，因而结构和地基变形都较小，既可用于超深围护结构，也可用于主体结构； 2 适用各种地质条件，对中风化岩层时，钢板桩难以施工，但可采用合适的成槽机械施工的地下连续 墙结构； 3 可减少工程施工时对环境的影响，施工时振动少，噪音低，对周围相邻的工程结构和地下管线的影 响较低，对沉降和变位较易控制； 4 可进行逆筑法施工，有利于加快施工进度，降低造价。 二、设计原则与设计方法 基坑支护结构应采用以分项系数表示的极限状态设计表达式进行设计。 基坑支护结构极限状态可分为下列两类： （1）承载能力极限状态：对应于支护结构达到最大承载能力或土体失稳、过大变形导致支护结构或 基坑周边环境破坏； （2）正常使用极限状态：对应于支护结构的变形已妨碍地下结构施工或影响基坑周边环境的正常使 用功能。 基坑支护结构设计应根据表 1 选用相应的侧壁安全等级及重要性系数。 表1 基坑侧壁安全等级及重要性系数 安全等级 一级 破坏后果 支护结构破坏、 土体失稳或过 大变形对基坑周边环境及地 下结构施工影响很严重 支护结构破坏、 土体失稳或过 大变形对基坑周边环境及地 下结构施工影响一般 重要性系数 1.10
二级
1.00
支护结构破坏、 土体失稳或过 三级 大变形对基坑周边环境及地 下结构施工影响不严重 注：有特殊要求的建筑基坑侧壁安全等级可根据具体情况另行确定。
0.90
支护结构设计应考虑其结构水平变形、地下水的变化对周边环境的水平与竖向变形的影响，对于安全 等级为一级和对周边环境变形有限定要求的二级建筑基坑侧壁，应根据周边环境的重要性、对变形的适应 能力及土的性质等因素确定支护结构的水平变形限值。 当场地内有地下水时，应根据场地及周边区域的工程地质条件、水文地质条件、周边环境情况和支护 结构与基础型式等因素，确定地下水控制方法。当场地周围有地表水汇流、排泻或地下水管渗漏时，应对 基坑采取保护措施。 根据承载能力极限状态和正常使用极限状态的设计要求，基坑支护应按下列规定进行计算和验算。

地下连续墙施工常见技术难点分析

地下连续墙施工及常见技术难点分析 1.1 地下连续墙施工方法简介 1.1.1 概述地下连续墙分类 虽然地下连续墙已经有了50多年的历史，但是要严格分类，仍是很难的。 （1）按成墙方式可分为：①桩排式；②槽板式；③组合式。 （2）按墙的用途可分为：①防渗墙；②临时挡土墙；③永久挡土（承重）墙；④作为基础用的地下连续墙。 （3）按强体材料可分为：①钢筋混凝土墙；②塑性混凝土墙；③固化灰浆墙；④自硬泥浆墙；⑤预制墙；⑥泥浆槽墙（回填砾石、粘土和水泥三合土）；⑦后张预应力地下连续墙；⑧钢制地下连续墙。 （4）按开挖情况可分为：①地下连续墙（开挖）；②地下防渗墙（不开挖）。 1.1.2 地下连续墙施工工艺的优缺点 地下连续墙的优点有很多，主要有： （1）施工时振动小，噪音低，非常适于在城市施工。 （2）墙体刚度大，用于基坑开挖时，极少发生地基沉降或塌方事故。 （3）防渗性能好。 （4）可以贴近施工，由于上述几项优点，我们可以紧贴原有建筑物施工地下连续墙。 （5）可用于逆作法施工。 （6）适用于多种地基条件。 （7）可用作刚性基础。 （8）占地少，可以充分利用建筑红线以内有限的地面和空间，充分发挥投资效益。 （9）工效高，工期短，质量可靠，经济效益高。 地下连续墙的缺点主要有： （1）在一些特殊的地质条件下（如很软的淤泥质土，含漂石的冲积层和超硬岩石等），施工难度很大。 （2）如果施工方法不当或地质条件特殊，可能出现相邻槽段不能对齐和漏水的问题。 （3）地下连续墙如果用作临时的挡土结构，比其它方法的费用要高些。 （4）在城市施工时，废泥浆地处理比较麻烦。 1.1.3 采用地下连续墙常见的几种工程 地下连续墙主要被用于：1.水利水电、露天矿山和尾矿坝（池）和环保工程的防渗墙2.建筑物地下室（基坑） 3.地下构筑物（如地下铁道、地下道路、地下停车场和地下街道、商店以及地下变电站等）。 4.市政管沟和涵洞 5.盾构等工程的竖井 6.泵站、水池 7.码头、护案和干船坞 8.地下油库和仓库 9.各种深基础和桩基
