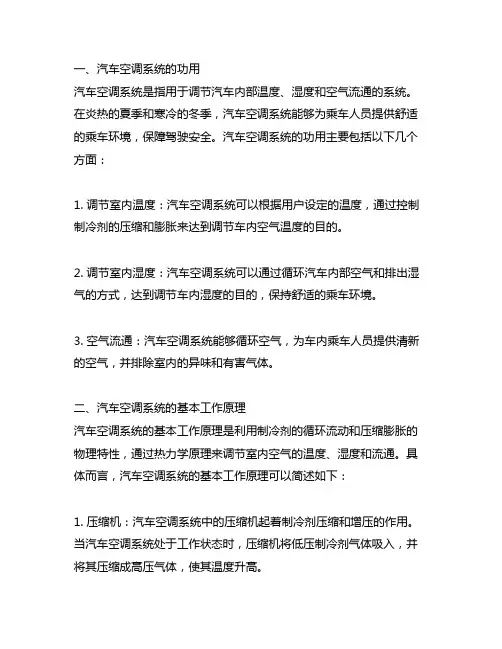

汽车空调系统简介

涡旋式汽车空调压缩机简介讲解

涡旋式汽车空调压缩机简介涡旋式压缩机是自上世纪八十年代发展起来的一种高效率、低噪音、高可靠性压缩机。凭借着这些优点，涡旋式压缩机在制冷行业得到了迅猛的发展。目前已经广泛的应用于家用空调，中央空调、汽车空调，空气压缩等各个领域。在汽车空调领域中，涡旋式压缩机被称为第三代压缩机，正在以其独特的性能优势逐渐代替传统的斜盘式压缩机和旋转式压缩机。涡旋式压缩机在制冷系统中的卓越性能表现，使得时隔20年的今天，它依然是专家学者研究的热点。从家用空调认识涡旋式压缩机 1、认识涡旋式压缩机国内大部分用户对涡旋式压缩机的认识，可能首先是从家用空调开始的。家用空调压缩机经历了活塞式、旋转式、涡旋式等几个发展阶段。活塞式、旋转式压缩机目前多用于窗机、分体机等匹数较低的机型。而柜机由于其系数较高，活塞式、旋转式压缩机已不能充分满足其整机匹配的需要，只有采用涡旋式压缩机才能保持较高的热效率和能效比。 2、涡旋式压缩机的优点涡旋式压缩机的能效比高（高效率），意味着与其他压缩机相比，在提供相同制冷量的情况下，涡旋式压缩机耗功要小得多，也就是节能，对于家用空调而言就是省电。涡旋式压缩机的另一个优点就是噪音低，一般比活塞式压缩机低3～5dB (A)，是家用静音空调的基础。涡旋式压缩机的再一个优点就是可靠性高。设计原理和较少的零部件为其高可靠性提供了充分的保证。功耗、噪音、可靠性是用户对家用空调选择的重要依据。由于涡旋式压缩机具有的高能效比、低噪音和高可靠性等诸多优点，涡旋式压缩机已经越来越多的被用于家用空调系统和中央空调系统。

在中、大型中央空调机组上，一个明显的趋势就是应用螺杆和涡旋技术。活塞机在3年前还处于主导地位，现在的市场份额却急剧下降到10%左右。世界上第一台涡旋式压缩机于1983年由日立发明制造，在世界上被公认为涡旋式压缩机的“鼻祖”。其专利变频涡旋式压缩机及其一直领先的制造技术在日本被公认为该领域的标志。家用空调的节能技术主要有变频系统和数码涡旋系统。例如日立采用的变频涡旋系统和美国谷轮公司拥有的数码涡旋系统。如果将我国的空调全部换成变频空调，则空调的平均年效率至少提高30%，每年可为国家节约480亿元。而数码涡旋技术每年又可比变频系统节能40%，其节能的效果可想而知。 3、发展和趋势通过以上介绍可以知道，涡旋式压缩机及其控制技术已经被越来越多的使用在家用或中央空调系统中。正是由于市场的这种发展趋势，美国谷轮公司已在苏州投资兴建年产100万台的柔性涡旋压缩机厂，已正式投产。该厂与谷轮在美国本土上的几家工厂规模相当，同属于全世界最大的涡旋压缩机制造厂。其产品将供应中国和亚太地区几乎所有的主要家用空调制造商。汽车空调压缩机的发展汽车空调压缩机的几个发展阶段： ①．活塞式压缩机在汽车空调上使用的主要是斜盘式（活塞）压缩机，主要分为5缸机、7缸机和10缸机。代表产品有：日本电装的10(S)P系列(10缸机)，如10P20C（南京IVECO）、10S11C（原夏利威乐轿车）。上海三电贝洱的5H14(5缸机)、7H15(7缸机)、BX11(10缸机)、7V16(变排量7缸机)、6V12(变排量6缸机)。

汽车空调系统论文

济南工程职业技术学院毕业论文论文题目汽车空调系统论文姓名学号专业班级指导老师完成时间 2012.05.02

摘要汽车空调系统是实现对车厢内空气进行制冷、加热、换气和空气净化的装置。它可以为乘车人员提供舒适的乘车环境，降低驾驶员的疲劳强度，提高行车安全。空调装置已成为衡量汽车功能是否齐全的标志之一。汽车空调的作用已是众所周知。汽车空调装置已不再是豪华奢侈的象征，不仅轿车、客车上采用空调，货车、工程车上也纷纷安装空调装置。人们对空调的需求越来越迫切，对汽车空调质量的要求也越来越高。伴随汽车空调的普及与发展，汽车空调的发展大体上历经了五个阶段：单一取暖阶段、单一冷气阶段、冷暖一体化阶段、自动控制阶段、计算机控制阶段。空调的控制方法也历经了由简单到复杂，在由复杂到简单的过程，作为汽车空调系统的电路控制方面也在不断更新改进。关键词:汽车空调，故障诊断，维修，注意事项

目录摘要...................................................................................................I 第1章绪论 (1) 1.1汽车空调发展历史 (1) 1.2近年来汽车空调的前期发展 (1) 第2章汽车空调组成及工作原理 (2) 2.1汽车空调的组成 (2) 2.2汽车空调的工作原理 (2) 2.3汽车空调的作用 (3) 第3章汽车空调故障诊断与排除 (4) 3.1汽车空调常见故障现象及排除方法 (4) 3.2汽车空调检漏的5种方法 (5) 第4章汽车空调实例故障检测维修 (7) 4.193款宝马525I暖风频繁失控 (7) 4.2奥迪1002.2E空调制冷效果差 (7) 4.393款雪佛兰子弹头水温高，风扇运转不正常 (8) 第5章汽车空调的使用及注意事项 (10) 5.1汽车空调的正确使用和维护 (10) 5.1.1使用中应注意的问题 (10) 5.1.2空调的日常维护与保养 (10) 5.2汽车空调的使用知识及注意事项 (11) 结论 (13) 致谢 (14) 参考文献 (15)

汽车空调系统

毕业论文学院名称:烟台职业学院系别：汽车工程系专业：汽车电子技术论题：汽车空调系统姓名：闫茂更班级：08汽车电子学号：2008104003 指导老师：孙春燕

汽车空调系统摘要：其实汽车空调和我们熟悉的家用空调制冷原理是一样的。都是利用R12或是R134a压缩释放的瞬间体积急剧膨胀就要吸收大量热能的原理制冷。(由于R12对大气臭氧层的破坏，出于环保的要求发达国家从1996年开始改用R134a 做制冷剂汽车空调的构造和家用的分体空调类似) 【关键词】空调系统工作原理特点日常维护汽车空调的组成汽车空调一般主要由压缩机(compressor)、电控离合器、冷凝器（condenser）、蒸发器（evaporator）、膨胀阀(expansion valve)、贮液干燥器（receiver drier）、管道（hoses）、冷凝风扇、真空电磁阀(vacuum solenoid)、怠速器和控制系统等组成。汽车空调分高压管路和低压管路。高压侧包括压缩机输出侧、高压管路、冷凝器、贮液干燥器和液体管路；低压侧包括蒸发器、积累器、回气管路、压缩机输入侧和压缩机机油池。贮液干燥器——实际上是一个贮存制冷剂及吸收制冷剂水分、杂质的装置。一方面，它相当于汽车的油箱，为泄露制冷剂多出的空间补充制冷剂。另一方面，它又像空气滤清器那样，过滤掉制冷剂中掺杂的杂质。贮液干燥器中还装有一定的硅胶物质，起到吸收水分的作用。

冷凝器和蒸发器——它们虽然叫法不一样，但结构类似。它们都是在一排弯绕的管道上布满散热用的金属薄片，以此实现外界空气与管道内物质的热交换的装置。冷凝器的冷凝指的是其管道内的制冷剂散热从气态凝成液态。其原理与发动机的散热水箱相近（区别只在于水箱的水一直是液态而已），所以它经常被安装在车头，与水箱一起，共同享受来自前方的习习凉风。总之冷凝器是哪里凉快哪里去，以便其散热冷凝。蒸发器与冷凝器正好相反，它是制冷剂由液态变成气态（即蒸发）吸收热量的场所。压缩机——是空调制冷系统的心脏，它是一种使制冷剂在系统内循环的动力源。管道——由于要注入一定压力的制冷剂，所以必须采用金属管道。特别是从压缩机到冷凝器到制冷剂瓶到膨胀阀这段，由于属系统的高压段，所以比其它管道有更高的耐高压要求。压缩机——顾名思义，压缩机就是起压缩的作用，它的作用是使制冷剂完成从气态到液态的转变过程，达到制冷剂散热凝露的目的。同时在整个空调系统，压缩机还是管路内介质运转的压力源，没有它，系统不仅不制冷而且还失去了运行的动力。压缩机的分类：活塞式：活塞式压缩机的结构酷似发动机，有曲轴、连杆、活塞、气缸等，但因为它并不产生能量，所以喷油咀、火花塞等就没有了。

教学设计——《汽车空调系统》

课题：汽车空调系统佛山市顺德区胡宝星职业技术学校叶旭飞黄一心教学设计理念根据中职生好奇心强和喜欢动手的特点，通过动漫创设情景，激发学生学习的兴趣；通过多媒体仿真软件中的模拟实操，使学生更易掌握知识点；通过多媒体课件中的教学互动，使学生成为学习的主体能够促进教师教学的改进；通过多媒体课件中的评价系统，学生可以检测掌握知识的情况。教材分析一、教材地位和作用本文选自职业技能培训教材中国劳动社会保障出版社的《汽车空调维修知识与技能》第二章汽车空调结构及原理。汽车空调的结构组成和制冷原理是本章的重点，只有掌握好这部分内容，学生才能更好进行故障分析和检修。二、教学目标根据教学大纲和教学内容，结合学生实际，特制定如下教学目标。知识目标：1．掌握汽车空调的基本结构及作用； 2．理解汽车空调的制冷原理。能力目标：1．通过对汽车空调模拟的操作；掌握空调的制冷原理和操作方法； 2．通过实物图片和动画的展示，培养学生的观察分析能力；情感目标：1．通过创设情景、实物演示，激发学生的好奇心和求知欲； 2．通过多媒体仿真软件提供自主学习和反馈，增强学生的自信心和成就感；三、教学重点与难点重点：1．汽车空调的基本结构及作用； 2．汽车空调的制冷原理。难点：汽车空调的制冷原理。四、教学方法达尔文说：“最有价值的知识是关于方法的知识。”中职学生的学习问题主要是方法问题，因此，我在教学过程中力求突出方法的渗透。1．实践导向法；2．直观分析法；4．问题引导法；5．学练相结合的方法。

五、教时、教具和课前准备教时：2课时（第1课时主要完成“看一看”、“想一想”、“学一学”中的汽车空调的基本结构及作用部分，第2课时主要完成“学一学”中的汽车空调的制冷原理、“做一做”、“练一练”、“评一评”部分）教具：多媒体仿真软件。课前准备：教师一周前下发要求，让学生上网查阅汽车空调的相关资料和观察汽车空调实物构成，为新课学习奠定一定的基础。教学过程根据该教学任务，通过多媒体仿真软件将教学内容设计成六个环节，如下图所示：一、“看一看” 创设情景通过炎炎夏日，母子驾车外出郊游，使用空调的动漫导入新课，配合音乐，创设情景，激发学生学习和探究的兴趣。 “看一看” 创设情景 “想一想” 激发思维 “学一学” 掌握知识 “做一做” 仿真实操 “练一练” 巩固知识 “评一评” 教学反馈

汽车变排量空调压缩机工作原理

汽车变排量空调压缩机工作原理一、摘要：变排量空调在现代汽车上得到越来越广泛的使用" 本文介绍汽车变排量空调的优点" 重点阐述具有代表性的9种汽车变排量空调压缩机的结构和工作原理。（注：新式可变排量压缩机参考相关资料）。轿车空调用变排量压缩机按照结构形式分为摇板式、斜盘式、滚动活塞式、螺杆式、旋片式、涡旋式等机型，其中斜盘式变排量压缩机目前使用最多，按控制方式分为内部控制式变排量压缩机和外部控制式变排量压缩机。其生产厂家及其对应生产的变排量压缩机型号如表1所示。变排量空调在奥迪、波罗、大宇、标志、别克、中华、奥拓等轿车上得到了广泛的使用，如表2所示。和传统的定量空调相比，变排量空调有如下的优点：①排气压力和工作转矩的波动减小，避免了对发动机的冲击；②保持了温度的稳定性；③保持了蒸发器低压的稳定性，而且蒸发器不会结霜；④$提高了压缩机的使用寿命；⑤减少了功率消耗。

1、V5变排量压缩机 V5变排量压缩机由一个可变角度的摇板和5个轴向定位的气缸组成，其外形如图1所示，控制阀结构如图2所示。压缩机容积控制中心是一个波纹管式操纵控制阀，装在压缩机的后端，可检测压缩机吸气腔的压力，锥阀控制摇板箱和吸气腔(波纹管室) 之间的通道，球阀控制排气腔和摇板箱之间的通道，排量的改变是依靠摇板箱压力的改变来实现。摇板箱压力降低，作用在活塞上的反作用力就使摇板倾斜一定角度，这就增加了活塞行程(即增加了压缩机排量)；反之，摇板箱压力增加，就增加了作用在活塞背面的作用力，使摇板往回移动，减少了倾角，即减小了活塞行程（也就减少了压缩机排量）排气压力影响控制阀的控制点的变化，排气压力升高，控制点降低。当空调容量要求大时，吸气压力将高于控制点，控制阀的锥阀打开并保持从摇板箱吸入气体至吸气腔&如果没有摇板箱——吸气腔间压力差，压缩机将有最大的容积。通常压缩机的排气压力比曲轴箱的压力大得多，曲轴压力高于或等于压缩机的吸气压力。在最大排量时，摇板箱的压力才等于吸气压力，在其它情况下，摇板箱的压力大于吸气压力。

《汽车空调结构原理与维修》课程标准

《汽车空调结构原理与维修》课程标准一、概述（一）课程性质本课程是汽车检测与维修技术专业核心课程之一。它是融合制冷、供暖、机电和计算机技术为一体，专业化突出，实践性很强的综合课程。其功能是培养本专业的学生达到汽车电工岗位要求的专门职业能力，同时培养学生逻辑思维能力及独立分析问题和解决问题的能力。（二）课程基本理念本课程以工作任务为核心，以岗位职业要求为指导，通过必备知识的掌握、操作技能的训练、故障分析与诊断以及典型案例分析等理实一体化教学活动来组织实施本课程的教学。（三）课程设计思路课程框架结构：按照“以能力为本位，以职业实践为主线，以项目课程为主体的模块专业课程体系”的总体设计要求，打破学科课程的设计思想，紧紧围绕工作任务完成的需要来选择和组织课程容，突出工作任务与知识的联系，让学生在职业实践活动的基础上掌握知识，力求使课程容与职业岗位能力要求相一致，以提高学生的职业适应能力。项目容选取的依据是本专业所对应的岗位群要求，以汽车电工技术岗位为载体，尽量使工作任务具体化，针对性强，并且符合本专业所特有的逻辑关系来编排模块。学分和学时分配：4学分，建议课时为78学时对学生选课的建议：必修. 课程名称：汽车空调故障诊断课程框架结构

二、课程目标明确课程在知识与技能、过程与方法、情感态度与价值观等方面的一致性，并且具有专业特色的课程总体目标，包括知识教学目标、技能教学目标、素质教学目标等。（一）总目标通过以工作任务为核心的教学活动，使学生掌握汽车空调技术的基本知识和基本技能，促进学生职业素养的养成，为培养高素质汽车后服务专门人才奠定良好基础。（二）具体目标 1．素质教学目标理解汽车空调有关的政策、法规、标准和汽车空调使用性能检测的容。会使用常用的汽车空调维修检测设备和仪器。能正确规地进行汽车空调性能和技术状况的检测。能正确分析检测结果，并能根据检测结果提出维修的技术方案。能独立地分析汽车空调常见故障的原因，并能独立排除。 2．知识教学目标 1）熟悉现代汽车空调系统具备的装置及功能。 2）熟悉常见的轿车空调系统在实车上的布置。 3）熟悉制冷循环系统结构和工作原理。 4）熟悉暖风装置，送风、排风装置、空气净化装置、空调操纵机构的结构和工作原理。 3．能力教学目标 1）会正确使用汽车空调。 2）会通过直观方法检查空调系统故障。 3）会对空调系统抽真空、检漏加注制冷剂。 4）会通过歧管压力表的读数判断故障。 5）看懂空调系统控制电路图，并能依据电路图对故障进行检测，做出判断。三、容标准

汽车空调压缩机工作原理

汽车空调压缩机工作原理汽车空调压缩机工作原理(1)空调管路—由铝制硬管和橡胶软管扣压而成，连接制冷系统各部件。 (2)冷媒—冷媒在蒸发器中的汽化吸收车舱内空气的热量，实现制冷，在冷凝器中的凝结向车外空气放热 (3)蒸发器—低温低压冷媒液体持续蒸发汽化，吸收流过蒸发器空气的热量，冷却车舱内的空气。蒸发器布置在车室内，通常由离心风机送风。 (4)膨胀阀—将来自储液干燥器的高压冷媒液体节流降压降温，形成低温低压的雾状冷媒，喷入蒸发器。喷入蒸发器的冷媒流量可根据蒸发器的出口冷媒蒸汽温度自动调整。 (5)储液干燥器—当制冷系统运行时，对液态冷媒进行过滤、干燥吸湿和临时储存。其上方常装有视液镜，用以观察所充冷媒是否足够以及流动是否正常(冷媒应无泡沫且平稳流动)。 (6)压缩机—在发动机的驱动下，持续吸入蒸发器中吸热汽化产生的低温低压制冷剂蒸汽，压缩后形成高温高压冷媒蒸汽，排至冷凝器，为冷媒在冷凝器中持续凝结放热创造高压条件。同时，克服冷媒在制冷回路中的循环流动阻力。 (7)冷凝器—将压缩机排出的高温高压冷媒蒸汽所含热量释放给流过冷凝器的车外空气，并将冷媒蒸汽凝结成带一定过冷度的冷媒液体。冷凝器大多布置在车头散热水箱前，由冷却风扇和

汽车行驶产生的迎风气流进行冷却。汽车空调压缩机维修方法汽车空调压缩机它对汽车压缩和输送制冷剂蒸汽起着非常大作用，汽车制冷系统能正常的运转，也离不开它的作用。汽车空调压缩机的故障有很多原因，空调压缩机作为高速旋转的工作部件，出现故障的几率比较高。接下来会为您介绍几种常见的故障，让您轻松解决。 1、最常见的故障有异响当汽车空调压缩机在工作当中出现异样的声音时，您就需要注意了，不要粗心大意，这可是出现故障最直接的地方，因此，您一定要留意，出现异样的声音是由于压缩机的电磁离合器安装位置一般离地面较近，而且经常在高负荷下从低速到高速变速运转，难免就会接触到雨水和泥土，当电磁离合器内的轴承损坏时就会产生异响。先检查空调皮带，安装螺丝是否松动，皮带是否有油，皮带是否磨损。若电磁离合器有问题，只要更换电磁离合器，而不必更换离合器总成。若仍无法解决，需要继续深入判断。 2、工作中出现卡住空调压缩机在工作过程中，压缩机卡住是时有的现象，卡住的原因主要是润滑不良，当常出现缺少润滑油时，就需要重视了，因为可能会压缩机内部就会产生严重异响，甚至造成压缩机的磨损报废。出现这种情况时，您应该检查是否是离合器出现打滑现象，或者传送带的问题。 3、压缩机泄漏

汽车空调自动控制系统设计

: 汽车空调自动控制系统设计摘要随着现代汽车技术的发展，汽车的空调技术已经很发展的成熟，可是随着社会的进步，人们对舒适性的要求也越来越来高了。由于人们的要求提高了，从而反应出现代汽车空调系统的几大缺点，需要进行改进。本设计就是根据几大缺点进行的改进设计，设计提供一种8位单片机为控制核心的汽车自动控制系统。本文针对现代汽车的不足之处进行改进，采用8位单片机为核心，以数字温度传感器、车速传感器、发动机转速传感器作为测量元件，并实时监测、显示车内温湿度、车速和发动机转速，通过控制电路的通断来达到对汽车空调自动控制功能。另外本文还加了一个延时电路，来控制风扇后关闭。本文还阐述了汽车空调及系统的组成及原理，并完成总体硬件设计和软件的编写。关键词：汽车空调自动控制, 单片机, 传感器， … 【

目录 ` 1 绪论 (1) 1．1 课题来源及产生背景 (1) 1．2 课题研究的目的及意义 (1) 1．3 课题研究的主要内容 (1) 1．4 本课题的主要任务 (1) 2 汽车空调及空调自动控制系统的概述 (2) 2．1 汽车空调的概述 (2) 2．2 汽车空调自动控制系统的工作原理 (3) ^ 3 汽车自动控制系统的总体设计方案 (4) 4 汽车空调控制系统的设计原则 (4) 5 主要设计硬件的选择 (5) 4．1 单片机AT89S52 (5) 4．1．1 主要性能 (5) 4．1．2 功能特性描述 (5) 4．1．3 引脚结构 (6) ' 4．1．4 方框图 (9) 4．2 数字温湿度传感器DHT11 (11) 4．2．1 DHT11的概述 (11) 4．2．2 传感器性能特点 (11)

汽车空调-文献综述

文献综述 1．汽车空调系统的组成与工作原理 1。1．汽车空调系统的组成（1)制冷系统：对车内空气或外部进入车内的新鲜空气进行冷却，来实现降低车内温度的目的.f2)通风系统:通风系统一般分为自然通风和强制通风。自然通风是利用汽车行驶时，根据车外所产生的风压不同在适当的地方开设出风口和进风口来实现通风换气：强制通风是采用鼓风机强制外气进入的方式。(3)空气净化系统:空气净化系统是由空气过滤器、出风口等组成。(4)控制系统:控制系统主要由电气元件、真空管路和操纵系统组成. 1。2．汽车空调系统的工作原理汽车空调的基本原理与通常的制冷原理基本一致。利用水的蒸发、冷凝过程，通过外界输入功达到制冷目的.当然一般空调的涵义乃是包括冷气、暖气、空气净化三个内容，本文仅就主要部分一一制冷这一环节加以展开。从蒸发器来的低压制冷剂气体被吸入压缩机气缸后．经压缩变成相对高温高压气体。然后进入冷凝器.经冷却后变成相对高压、常温液体．再经过膨胀阈降温降压后成为相对低温低压液体，该液体在蒸发器中蒸发吸热汽化后再被吸人压缩机进行压缩。如此不断循环。则冷风得以源源不断地被送入车厢，由此获得致冷功效。 2．汽车空调系统的技术创新 2。1．压缩机压缩机是汽车制冷系统的心脏．是推动制冷剂在制冷系统中不断循环的动力源．变排量压缩机还起着根据复合大小调节制冷剂循环量的作用，其动力来源于汽车主发动机或辅发动机.压缩机的设计正朝着减少重量和体积、降低噪音和增加振动稳定性的方向发展.目前周外压缩机仍以斜板式、旋叶式和漩涡式压缩机为主。为减少离合器频繁闭合产生的嗓音和获得更佳的控制效果，外部控制式变排量压缩机逐渐成为世界车用空调压缩机的主导方向．它具有结构紧凑、重量轻和节省能源的优点。以日本电装DENSO 的变排量压缩机为例。它采用了树脂离合器．体积小，质量轻。而其中的新型控制阀能实现扭矩的估计和控制。另外，随着世界各国的环保意识的不断加强,电动压缩机也得到了进一步的发展。它能满足混合燃料电池车用空调的需要。DANFoSS。DENSO，ZEXEL 等国际性公司已进人二氧化碳压缩机小批量生产阶段.同时在节能方面。日本电装公司开发的～种外部电控变排量压缩机．排量叮从0-100％之间变化．压缩机的开停可完全不受离合器控制。因而这种压缩机取消r电磁离合器，使机组重量大为减轻。汽车空调非常有潜力的压缩机-数码涡旋式压缩机数码涡旋式压缩机突出的优点是具有“轴向柔性"这一独特的性能，这可使定涡旋盘在轴向上有少量位移，使定涡旋盘与动涡旋盘之间始终用最佳力共同加载，实现无级的能量调节,非常适合汽车空调使用。数码涡旋压缩机工作原理是:压缩机容量是通过涡旋盘的周期性啮合与脱开来改变的。当外部电磁阀关闭时，数码涡旋象标准型压缩机一样工作，容量达到100％。当外

机械毕业设计1182平动转子式汽车空调压缩机设计

摘要 21世纪，随着全球经济的发展，汽车业得到了蓬勃发展。作为小型汽车使用的空调，由于受到空间尺寸的苛刻限制，以及发动机功率相对较小，因此非常注意压缩机的效率、外形尺寸以及功耗等的影响。针对传统压缩机存在的一些不足，本设计研究了一种平动转子式压缩机，该压缩机的最大特点是转子采用平动转动的运转方式，因此主要运动件之间的相对速度较小，故其摩擦损失很小。本设计主要完成以下方面的工作：（1）简单介绍了汽车空调制冷系统的构成和工作原理，阐述了汽车空调压缩机的发展历程，并对其特殊要求进行了说明，进而重点介绍了现有的滑片式和涡旋式这两种两种类型压缩机的结构形式与特点。（2）重点详细介绍了平动转子式压缩机的设计思想，工作原理，并进行总体设计。（3）对平动转子式压缩机的几个重要零件如气缸、转子、转轴、平动滑片、转轴轴承座和后端盖进行了结构设计，并在工艺和选材上进行了详细的分析。（4）对平动转子式压缩机的吸排气系统和润滑系统进行了系统的设计和分析。（5）对平动转子式压缩机进行了热力学方面的分析与计算，并推导了平动转子和滑片的运动学和动力学公式，同时还对转子进行了动平衡方面的分析。与传统滑片式压缩机相比，本设计中的压缩机的主要运动副如转子与气缸、转子与端盖、滑片与缸孔之间的相对运动速度要小很多，因此它具有较少的摩擦和磨损。同时他还与涡旋压缩机的平动机构有机融合在一起，取其之长，因此等效制冷能力比现存的压缩机高。而且结构紧凑、外形尺寸小、重量轻，特别适宜小型汽车使用。在设计过程中运用了AutoCAD，Pro/E及Word，不但把所学的专业知识联系起来，而且还提高了计算机应用能力，拓宽了知识面。关键词汽车空调；压缩机；平动转子；结构设计

汽车空调系统的认识(教案)

汽车空调系统的认识授课班级：09汽车授课地点：09汽车教室课型：新授课课时安排：1课时教学目标：知识目标：1 正确描述空调系统的基本知识、基本组成 2 简单描述暖风系统的类型、组成 3 正确描述制冷系统的组成和主要组成件的结构能力目标：1 理解空调制冷的物理原理 2 能简单描述空调的制冷过程，及工作原理 3 能简单描述空调的暖风工作过程，及工作原理情感目标：培养学生对汽车电器的兴趣教学重点：空调系统的组成及其个部件的名称教学难点：空调系统的工作原理教学方法：“讲授法”、“演示法” 教学背景：学生在学习完汽车电器的电源系和起动系后，对汽车电器学习的基本方法有了初步的认识，对认识电路有了较大的提高。在学习电动部件有一定的基础。在此基础上，教学学生比较容易接受。教学过程：一、课程导入向学生提问：夏天从游泳池上岸，身上感到凉爽。用酒精擦拭皮肤，会感觉到冰凉。是什么原因产生的现象。这是因为液体的蒸发带走了热量。这就给我们了一个启发，利用液体的蒸发可以吸收周围环境的热量。为此我们制作一个装置，将带有开关的容器在一个绝热良好的盒子内，容器中装有常温下容易挥发的液体，将开关打开时，容器内的易挥发液体便开始蒸发，同时吸收绝热盒子内的热量，吸收了热量的液体转化为气体，从开关排出。盒子内的温度便会低于盒外的温度。如果容器内的易挥发液体能得到不断的补充，冷却的效果便会持续下去。

二、新课教学 1、制冷循环从刚才的实验我们可以看出，制冷过程中的热量转移是靠液体的状态变化实现的，我们将这种液体称为制冷剂。为了使前述的制冷装置的制冷过程持续下去，就必须不断的向容器补充制冷剂，从开关放出的制冷剂也应加以反复利用。为此，有必要制作一套装置使制冷剂能够在装置中循环，不断地将热量带走。根据前述物质的沸点与压强的关系，降低压强可以使物质的沸点降低，使其更加容易蒸发而吸收热量；提高压强可以使物质的沸点升高，使其更加容易转化为液体而放出热量。为此，将前述装置从开关放出的气体制冷剂回收回来，使其进入一台压缩机，提高压强，再通过一个称为冷凝器的装置，经强制冷却放出热量变为液体，并将这种液体制冷剂暂时存放在一个储液罐中以备再次使用。高压的液体通过一个小孔，可以使其迅速膨胀而压强降低，在种情况下，液体由于压强的降低而非常容易汽化而吸热。因此，将储液罐中的制冷剂通过一个小孔（膨胀阀）放出，让其进入一个称为蒸发器。由于制冷剂的压强下降，所以很

汽车空调压缩机详解

汽车空调压缩机分类与构造空调压缩机是空调系统的核心部件。随着人们对汽车舒适性的要求越来越高，各种新式空调系统不断出现，这也推动了空调压缩机制造技术的不断进步。从目前空调压缩机的发展趋势来看，结构紧凑、高效节能以及微振低噪等特点是空调压缩机制造技术不断追求的目标。功能空调压缩机的功能是借助外力（例如发动机动力）维持制冷剂在制冷系统内的循环，吸入来自蒸发器的低温、低压的制冷剂蒸气，压缩制冷剂蒸气使其温度和压力升高，并将制冷剂蒸气送往冷凝器，在热量吸收和释放的过程中，就实现了热交换。分类和特点根据工作原理的不同，空调压缩机可以分为定排量压缩机和变排量压缩机。（１）定排量压缩机定排量压缩机的排气量是随着发动机的转速的提高而成比例的提高，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。它的控制一般通过采集蒸发器出风口的温度信号，当温度达到设定的温度，压缩机电磁离合器松开，压缩机停止工作。当温度升高后，电磁离合器结合，压缩机开始工作。定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。（２）变排量空调压缩机变排量压缩机可以根据设定的温度自动调节功率输出。空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力的变化信号控制压缩机的压缩比来自动调节出风口温度。在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。当空调管路内高压端的压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。根据工作方式的不同，压缩机一般可以分为往复式和旋转式，常见的往复式压缩机有曲轴连杆式和轴向活塞式，常见的旋转式压缩机有旋转叶片式和涡旋式。

汽车空调器发展概述

现如今我们的生活水平越来越高，中国社会急速发展，汽车的数量日益增多，呈指数式增长，汽车各项性能不断提高，如经济性、动力性、安全性等，当然也包括舒适性。空调系统作为汽车的一部分，对汽车的舒适性有极大的影响，已经成为汽车不可缺少的重要组成系统。汽车空调系统主要的作用就是调节车内的空气，提高清新度，提高车内的湿度，调节温度还有流速等等参数，以此来营造出好的环境从而给驾驶员和乘客提供良好的舒适度，缓解疲劳和压力，同时还能够清除车窗上面的一些水蒸气、雾气、霜等，提高能见度，从而确保行车的安全性[1]。对于汽车好坏的评判，汽车空调已经成为不可或缺的一部分，成为一个非常重要的标准了。汽车空调已经成为影响汽车竞争的重要组成部分。全世界的汽车工业现在都在迅猛发展中，随着人们对生活的要求越来越高，汽车的舒适性、安全性等越来越受到大众的重视，汽车的生产需求越来越大，所以，对空调的研究变得非常重要。 1.2 汽车空调器发展概述汽车工业的在我国的迅速崛起，带动了空调行业的迅猛发展，非常的有全景。汽车空调的作用非常大，对汽车的各项性能影响很大，能够提供舒适性，保持车内各项性能指标在正常范围内，如空气的流速、空气湿度、空调的温度、车内的大气压力使乘车人员身心保持健康，提高他们行车过程的舒适性，还对行车安全提供了显著的作用。从全世界范围来看，空调的发展时间不久，却发展得非常快，速度令人吃惊。最原始的空调装置刚开始只用来为乘客和驾驶员提供暖气和除霜，在1927年出现的。在1940年的时候第一部有制冷机的车子被美国的packard公司生产成功。1954年才有真正安装在汽车上的空调冷暖一体式设备。在1964年的时候，装有温度自动控制的空调开始装在Cadillac小车上。1979年的时候，空调随着微机控制的出现，日趋成熟，发展开始进入第四代产品的制造阶段。汽车空调技术的发展越来越好，基本功能都已经可以实现，如制冷，换气，净化等功能。我国对空调技术的掌握还处在开发阶段。 1.2.1汽车空调的发展历程汽车空调从最初只能用于加热到现在的可以采用微机控制装置，也经历了几十年的蜕变过程。汽车空调开始走进人类的生活，用于各式各样的汽车上。发展可以分为以下几个阶段[4,5]: 第一阶段：单单用于提供暖气，最开始出现在美国随后开始在欧洲普及。现在，很多北欧的比较寒冷的地区仍然在使用这种汽车空调。第二阶段：单单用于制冷的阶段，主要用在比较炎热的地区，赤道附近的热带地区，很多地方现在仍旧在继续使用这样的空调。

汽车空调的结构介绍

汽车空调的结构介绍制冷循环系统的组成部件制冷循环系统中各部件在车上的安装位置如图所示，下面对各主要组成部件分别予以介绍。制冷循环系统各部件的安装位置压缩机压缩机的作用是将从蒸发器出来的低温、低压的气态制冷剂通过压缩转变为高温、高压的气态制冷剂，并将其送入冷凝器。目前在汽车空调系统中所采用的压缩机有多种类型，

比较常见的有斜盘式压缩机、叶片式压缩机、涡旋式压缩机、曲轴连杆式压缩机等。此外，压缩机还可分为定排量和变排量的两种型式，变排量压缩机可根据空调系统的制冷负荷自动改变排量，使空调系统运行更加经济。叶片式压缩机（1）结构叶片式压缩机的结构见图，在叶轮上安装有若干叶片，与机体形成几个密封的空间，在机体上安装有吸气孔、排气孔和排气阀，在叶轮旋转时，密封的空间的体积会发生变化，从而完成进气、压缩和排气的过程。叶片式压缩机的结构（2）工作过程叶片式压缩机的工作过程见图6-34。图6-34 叶片式压缩机的工作过程旋转斜盘式压缩机

（1）结构旋转斜盘式压缩机的结构见图，这种压缩机通常在机体圆周方向上布置有6个或者10个气缸，每个气缸中安装一个双向活塞形成6缸机或10缸机，每个气缸两头都有进气阀和排气阀。活塞由斜盘驱动在气缸中往复运动，活塞的一侧压缩时，另一侧则为进气。旋转斜盘式压缩机的结构 2）工作过程旋转斜盘式压缩机的工作过程见图，压缩机轴旋转时，轴上的斜盘同时驱动所有的活塞运动，部分活塞向左运动，部分活塞向右运动。图中的活塞在向左运动中，活塞左侧的空间缩小，制冷剂被压缩，压力升高，打开排气阀，向外排出，与此同时，活塞右侧空间增大，压力减小，进气阀开启，制冷剂进入气缸。由于进、排气阀均为单向阀结构，所以保证制冷剂不会倒流.

汽车空调压缩机知识讲座

汽车空调压缩机知识讲座第一节汽车空调压缩机概述! 一、定义：汽车空调压缩机是用来提高气体压力和输送气体的机械。二、主要用途： ⒈动力用汽车空调压缩机: ⑴压缩气体驱动各种风动机械，如：气动扳手、风镐. ⑵控制仪表和自动化装置。 ⑶交通方面：汽车门的开启。 ⑷食品和医药工业中用高压气体搅拌浆液。 ⑸1、纺织业中，如喷气织机。⒉气体输送用压缩机⑴管道输送--为了克服气体在管道中流动过程中，管道对气体产生的阻力。⑵瓶装输送--缩小气体的体积，使有限的容积输送较多的气体。⒊制冷和气体分离用压缩机如氟里昂制冷、空气分离。⒋石油、化工用压缩机 ⑴用于气体的合成和聚合，如：氨的合成。⑵润滑油的加氢精制。三、汽车空调压缩机的分类 ⑴按作用原理分：容积式和速度式（透平式） ⑵按压送的介质分类：空气压缩机、氮气压缩机、氧气压缩机、氢气压缩机等 ⑶按排气压力分类：低压（0.3-1.0MPa）中压（1.0-10MPa） G2 r( V& L- _) 高压（10-100MPa）超高压（＞100MPa） ⑷按结构型式分类：! {2 ]4 U$ U2 {+ F5 ] 压缩机----容积式、速度式。容积式----回转式（包括螺杆式、滑片式、罗茨式）、往复式（包括活塞式、隔膜式）。速度式----离心式、轴流式、喷射式、混流式。+ Z; Q* W1 ^) 1 | 第二节汽车空调压缩机的著名厂家一、国外著名的压缩机企业有以下几家： ⑴日本有七家：日立（Hitachi）、三井、三菱（Mitsubishi）、川崎、石川岛(IHI) 荏原（EBRARA，包括美国埃理奥特ELLIOTT）和神钢（Kobelco）； ⑵美国有五家：德莱赛兰（DRESSER-RAND）、英格索兰（Ingersoll-rand）、库柏（Cooper）、通用电气动力部（GE,原来的意大利新比隆Nuovo Pignone公司）和美国A－C压缩机公司； ⑶德国有二家：西门子工业（原来的德马格－德拉瓦）、盖哈哈-波尔西克（GHH-BORSIG）； ⑷瑞士有一家：尔寿（SULZER）； ⑸瑞典有一家：阿特拉斯（ATLAS COPCO）； ⑹国有一家：三星动力。6 C3 v3 v, R3 V ⒈国外压缩机企业简介：美国英格索兰公司是一家在全球五百家，最大工业企业中名列前茅的跨国公司，成立于1871年，至今已有129年的历史。.ktysj./ 瑞士尔寿公司公司”是世界著名跨国工业集团公司，创建于1834年，已有一百多年历史。 ! H, R) a2 n' g 2.在选型时应注意： ⑴使用进口设备，注意电控、仪控、机械备件等方面的配置，同时注意国厂家可替代的备件，维修时费用可以降低。

汽车空调的工作原理和具体结构

汽车空调的工作原理和具体结构一．汽车空调的工作原理汽车空调和其它制冷空调的制冷原理是一样的，利用制冷剂 R-134a从液态变成气态时吸收大量热能的原理制冷。汽车空调的压缩机通过汽车发动机经皮带传输动力（非独立式空调），压缩机吸入低温低压的制冷剂气体，运转压缩成为高温高压的气体，经过冷凝器散热管降温冷却变成高压中温的液体，再经过贮液干燥器除湿与缓冲，然后以较稳定的压力和流量流向膨胀阀，经节流和降压最后流向蒸发器，致冷剂一遇低压环境即蒸发，吸收大量热能。车厢内的空气不断流经蒸发器，车厢内温度也就因此降低。液态致冷剂流经蒸发器后再次变成低压气体，又重新被吸入压缩机进行下一次的循环工作。

在整个系统中，膨胀阀是控制致冷剂进入蒸发器的机关，致冷剂进入蒸发器太多就不易蒸发而太少冷气又会不够，因此膨胀阀是调节中枢。而压缩机是系统的心脏，系统循环的动力源泉。由于汽车空调是移动式车载的空调装置，它与固定式空调系统相比，动转条件更恶劣，随汽车行驶的颤振，空调系统的制冷剂比固定式更容易泄漏，空调系统的维修与保养也比固定式频繁，空调装置中风路系统在吸入新风时常常会将尘土吸入，堵塞过滤网及蒸发器。二．汽车空调系统分类（按动力源分） 1．独立式空调：有专门的动力源（第二台发动机）驱动压缩机的运行，一般用于大中巴汽车上，这是由于大中巴的内部空间位置较大而且对空调运行效果要求更高。独立式空调由于需要两台发动机，燃油消耗高，同时造成较高的成本，并且其维修及维护十分困难，所以局限于大中巴汽车上使用。 2 非独立式空调：直接利用汽车发动机来运转的空调系统，非独立式空调由主发动机带动压缩机运转，并由电磁离合器进行控制。接通电源时，离合器断开，压缩机停机，从而调节冷气的供给，达到控制车厢内温度的目的。其优点是结构简单、便于安装布置、噪音小。

大众cc汽车空调系统原理与故障解决方法

省交通高等专科学校毕业论文设计文件题目：大众cc汽车空调系统原理与故障解决方法指导教师：系别汽车系专业汽车电子技术班级姓名

摘要人们随着生活水平的提高，对汽车环境舒适性的要求越来越高。汽车空调能够调节车室的温度、湿度、风速、清洁度和噪音，一定程度上满足了人们对于舒适性的要求。随着汽车空调装车率的不断提高，对它进行研究具有重要意义。本课题主要介绍了汽车自动空调系统的性能评价指标、功用、组成及分类，其中主要介绍了制冷系统各零件的工作原理。另外，还介绍了汽车自动空调实训台的功用、工作原理及故障设置、诊断与排除。关键词：空调、研究、故障、诊断 Abstract With the improvement of living standards of people on the automoti ve environment is getting higher and higher requirements. Automotive v ehicles can regulate indoor air temperature, humidity, wind speed, cle anliness and noise, to some extent, people to meetthe requirements fo r comfort. With the rate of motor vehicle air_conditioning load and continuous improvement, it is important to study. The major topics in troduced Automatic air_conditioning system performance evaluation, functi on, composition and classification, which introduced the various parts of the cooling system works. In addition, the issue also introduced the Taiwan Auto Air_conditioning Training function, working principle and.fault settings, diagnosis and rule out the possibility. Keywords: air_conditioning、fault 、diagnosis、research

汽车空调和热泵系统概述

外语文献翻译题目: 汽车空调和热泵系统概述专业:J动力热能班级:0701 学号:3071105025 姓名:沈海龙指导老师:王盈慧教授

2010年4月

汽车空调和热泵系统概述——M. Hosoz *, M. Direk 科贾埃利大学机械专业发稿于土耳其2004，11，5，认可于2005，5，18，网上发布于2005，7，14 摘要这是项关于汽车空调系统的R134a性能特点能够被空气源热泵操作使用的研究。为此目的，实验汽车空气从原始组件组成的设备已执行分析空调系统和一些额外的设备，在该系统的相反方向上操作。系统中的空气调节和热泵通过改变压缩机的速度与空气温度在室内和室外的盘管的入口进行模式测试。评价收集数据中的稳定状态测试运行能力，性能系数显示运行条件的影响,在这两种操作模式下压缩机的放电温度和喷射系数受损于系统的每个组件的速率。热泵只在温和的天气条件和室外温度大幅下降加热能力减少下提供了足够的加热。然而，与空调操作相比，热泵通常能效比高和更低的每单位容量损失。它也是可以通过重新设计室内盘管来提高加热性能，使用另一种较高的热排斥反应率制冷剂在冷凝器作为更好的热源,例如发动机冷却液或废气。 ○c2005 Elsevier 有限公司版权所有。关键字：汽车空调；热泵；R134a ；COP ；散热作者通信方式：Tel: +90 262 3032279; fax: +90 262 3032203 E-mail address: mhosoz@https://www.360docs.net/doc/344185907.html,.tr _(M. Hosoz). 0196-8904/$ - see front matter _ 2005 Elsevier Ltd .All rights reserved. doi:10.1016/j.enconman.2005.05.004

汽车空调原理与检修教案设计

《汽车空调原理与检修》教案汽车空调原理与检修理论教学与实训、实践教学一、授课班级专业：2011级汽车专业年级：二年级班级：2011级学生人数：47 人二、学时安排总学时：34学时理论学时：20学时实践学时：14学时三、教学进度四、教学目标《汽车空调原理与检修》是高职高专汽车类专业的主要专业基础课程之一，是一门选修课。通过本课程的学习，使学生掌握汽车空调制冷系统的结构、各个部件的基本原理、汽车空调常见故障的诊断、检修方法等方面的知识，为后续课程如汽车检测、汽车运用和汽车维修等打好坚实的理论和实践基础，进而能为今后进行汽车故障的诊断和修理工作。（一）能力目标：

1、根据车辆的类型,辨别空调的类型，汽车空调系统各组成部件的位置认知，掌握各类型汽车空调控制面板的操作方式； 2、能进行热水阀的拆装与检修，能进行加热器和管路的拆装和检修，能进行通风配气系统的拆装和检修； 3、能对汽车空调制冷系统进行常规的基本检查，能对汽车空调制冷系统进行检漏操作，能正确使用汽车空调制冷剂的回收专用设备，熟练掌握汽车空调制冷系统加注制冷剂的操作重点掌握容：汽车空调系统检漏和制冷剂加注，汽车空调维修专用设备的使用； 4、通过拆装认识和理解各部件的结构和工作原理，通过系统分解组装来全面认识和理解制冷系统的结构和工作原理，会使用压力计进行制冷系统的压力检测，能熟练进行汽车空调系统各部件的检修，能够运用制冷系统各部件的工作原理进行故障分析。重点掌握的容:汽车空调系统各部件的拆装和检修； 5、学会汽车空调控温器及其电路的检测，学会汽车空调鼓风机及其电路的检测，学会汽车空调冷凝器及其电路的检测，学会汽车空调压缩机离合器及其电路的检测，重点掌握汽车空调温度控制系统电路分析，汽车空调温度控制系统电路检测； 6、能进行汽车空调控制电路传感器及线路检测，能进行汽车空调控制伺服电动机及线路检测，能使用检测仪器调出故障代码，能进行汽车空调的自诊断； 7、能正确进行汽车空调的使用和维护，重点掌握的容:汽车空调的正确使用与维护。（二）知识目标： 1、了解汽车空调的类型及特点，了解空调的发展历程，掌握空调系统的类型及基本组成，了解与空调相关的热力学知识及其在汽车空调上的应用； 2、了解汽车空调暖风系统的类型及结构组成，了解空调暖风系统的工作原理，掌握空调通风配气净化系统的功能和结构组成，了解空调净化系统的结构组成； 3、理解汽车空调制冷系统的作用,组成和工作路线，理解汽车空调制冷系统两种类型(膨胀阀和孔管)的工作原理，掌握汽车空调制冷系统各种检漏方法和各种检漏仪正确使用方法，掌握汽车空调制冷剂回收专用设备的正确使用方法； 4、理解汽车空调各件(压缩机,冷凝器,干燥器和集液器,膨胀阀孔管)作用和组成结构，理解汽车空调制冷系统各部件的工作原理； 5、理解汽车空调的基本控制部件及其组成和工作原理，理解汽车空调的温度自动控制装置的类型,结构和工作原理，理解发动机怠速稳定装置的类型,结构和工作原理，理解汽车空调放大器装置的类型,结构和工作原理，理解汽车空调
