液压计算题总题库

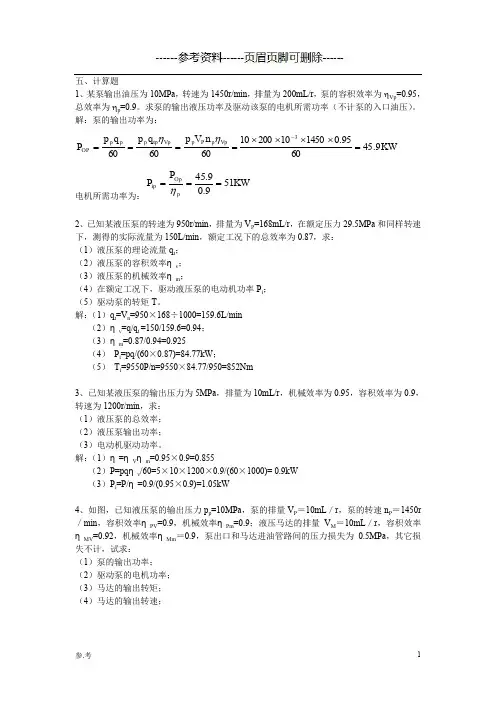

五、计算题
1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为Vp =，总效率为p =。求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。 解：泵的输出功率为：
KW
n V p q p q p P Vp
p P p Vp
tp p p p OP 9.456095.01450102001060
60
60
3=????==
=
=
-ηη
电机所需功率为：
KW P P p
Op
ip 519
.09
.45==
=
η
2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；
（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。 解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/=； （3）ηm ==
（4） P i =pq/(60×=；
（5） T i =9550P/n=9550×950=852Nm
3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为，容积效率为，转速为1200r/min ，求：
（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。 解：（1）η=ηV ηm =×=
（2）P=pq ηv /60=5×10×1200×(60×1000)= （3）P i =P/η=×=
4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =，机械效率ηPm =；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =，机械效率ηMm ＝，泵出口和马达进油管路间的压力损失为，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；
解：（1）P po=p p q p=p p V p n pηPV=10×10×103×1450×60=
（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=
P M=P PΔP=10=
（3）T M=p M V MηVM/2π=×10×2π=
（4）n M=-n p V pηPVηMV/V M=1450×10××10=min
5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。若液体的密度为ρ，活塞浸入深度为h，试确定液体在测压管内的上升高度x。
解：设柱塞侵入深度h处为等压面，即有
(F+G)/(πd2/4)=ρg(h+x)
导出：x=4(F+G)/(ρgπd2)h
6、已知液压马达的排量V M=250mL/r；入口压力为；出口压力为；此时的总效率ηM=；容积效率ηVM=；当输入流量为22L/min时，试求：
（1）液压马达的输出转矩(Nm)；
（2）液压马达的输出功率(kW)；
（3）液压马达的转速(r/min)。
解：（1）液压马达的输出转矩
T M=1/2π·Δp M·V M·ηMm=1/2π×－×250×=·m
（2）液压马达的输出功率
P MO=Δp M·q M·ηM/612=－×22×60=
（3）液压马达的转速
n M=q M·ηMV/V M=22×103×250=min
7、如图所示三种形式的液压缸，活塞和活塞杆直径分别为D、d，如进入液压缸的流量为q，压力为P，若不计压力损失和泄漏，试分别计算各缸产生的推力、运动速度大小和运动方向。
答：（a ）
)
(4
2
2d D p F -=
π
；
)(422d D q
V -=
π ；缸体向左运动
（b ）答：
2
4
pd F π
=
；
24d q
V π=
；缸体向右运动
（c ）答：
2
4
pd F π
=
；
24d q
V π=
；缸体向右运动
8、如图所示液压回路，已知液压泵的流量q p =10L/min ，液压缸无杆腔活塞面积A 1=50cm 2，有杆腔活塞面积A 2=25cm 2，溢流阀调定压力P P =，负载F L =10000N ，节流阀通流面积A T = 0.01cm 2，试分别求回路中活塞的运动速度和液压泵的工作压力。（设C d = ，ρ= 870kg/m 3，节流阀口为薄壁小孔。） 答，以题意和图示得知：
因工作压力：P P = F L =10000N P 1·A 1=F L
P 1= F L / A 1=10000/(50×10-4)=2 MPa 节流阀的压差：ΔP = P 1=2 MPa
节流阀的流量：
ρP
A C q T
d ?=2=87010
2210
01.062.06
4
????-=×10-2 m 3 /s
活塞的运动速度：V =
1
A q
q p -= 42
31050102.460/1010---??-?=150cm/min
有泵的工作压力：P Ⅰ= P P = 2 Mpa 活塞的运动速度：V =150 cm/min
9、如图所示两个结构和尺寸均相同的液压缸相互串联，无杆腔面积A 1=100cm 2，有杆腔面积A 2=80cm 2，液压缸1输入压力P 1=，输入流量q 1=12L/min ，不计力损失和泄漏，试计算两缸负载相同时（F 1=F 2），负载和运动速度各为多少
答：以题意和图示得知：
P 1·A 1=F 1+P 2·A 2
P2·A1=F2
因：F1=F2所以有：P1·A1 = P2·A2+P2·A1
故：P2=
4
4
2
1
1
1
10
)
80
100
(
10
100
9.0
-
-
?
+
?
?
=
+
?
A
A
A
P
= （MPa）
F1=F2= P2·A1=×100×10-4×106=5000（N）
V1=q1/A1= (10×10-3)/ (100×10-4)=（m/min）
q2=V1·A2
V2= q2/ A1= V1·A2/ A1=（m/min）
因此，负载为5000（N）；缸1的运动速度（m/min）；缸2的运动速度（m/min）。
11、如图所示液压系统，负载F，减压阀的调整压力为P j，溢流阀的调整压力为P y，P y > P j。油缸无杆腔有效面积为A。试分析泵的工作压力由什么值来确定。
解：泵的工作压力P=0
12、如图所示，两个结构和尺寸均相同相互串联的液压缸，有效作用面积A1=100cm2，A2=80cm2，液压泵的流量q p=*10-3m3/s，P1=，负载F1= 0，不计损失，求液压缸的负载F2及两活塞运动速度V1，V2。
解：V1=q1/ A1=*10-3/100*10-4=0.02 m/s
V2=q2/ A2=*80*10-4/100*10-4=0.16 m/s
P2=F2/ A1
P1 A1= P2 A2+F1
F1=0；P2= P1 A1 /A2=
F2= P2 A1=
13、如图所示液压系统中，试分析在下面的调压回路中各溢流阀的调整压力应如何设置，能实现几级调压
解：能实现3级调压, 各溢流阀的调整压力应满足P y1> P y2和P y1 >P y3
14、分析下列回路中个溢流阀的调定压力分别为p Y1 =3MPa，p Y2 =2MPa，p Y3=4MPa，问外负载无穷大时，泵的出口压力各位多少
解：（a）p = 2MPa ；（b）p = 9MPa ；（c）p = 7MPa
15、图示回路，溢流阀的调整压力为5MPa，减压阀的调整压力为，活塞运动时负载压力为1MPa，其它损失不计，试分析：
（1）活塞在运动期间A、B点的压力值。
（2）活塞碰到死挡铁后A、B点的压力值。
（3）活塞空载运动时A、B两点压力各为多少
答：（1）p A=1MPa；p B=1MPa
（2）p A=；p B=5MPa
（3）p A=0MPa；p B=0MPa
16、图示回路，溢流阀的调整压力为5MPa，顺序阀的调整压力为3MPa，问下列情况时A、
B点的压力各为多少
（1）液压缸运动时，负载压力p L=4MPa；
（2）p L=1MPa时；
（3）活塞运动到终点时。
答：（1）p A=4MPa；p B=4MPa
（2）p A=1MPa；p B=3MPa
（3）p A=5MPa；p B=5MPa
17、夹紧回路如下图所示，若溢流阀的调整压力p1＝3Mpa、减压阀的调整压力p2＝2Mpa，试分析活塞空载运动时A、B两点的压力各为多少减压阀的阀芯处于什么状态工件夹紧活塞停止运动后，A、B两点的压力又各为多少此时，减压阀芯又处于什么状态
答：当回路中二位二通换向阀处于图示状态时，在活塞运动期间，由于活塞为空载运动，并忽略活塞运动时的摩擦力、惯性力和管路损失等，则B点的压力为零，A点的压力也为零（不考虑油液流过减压阀的压力损失）。这时减压阀中的先导阀关闭，主阀芯处于开口最大位置。当活塞停止运动后B点压力升高，一直升到减压阀的调整压力2Mpa，并保证此压力不变，这时减压阀中的先导阀打开，主阀芯的开口很小。而液压泵输出的油液（由于活塞停止运动）全部从溢流阀溢流回油箱，A点的压力为溢流阀的调定压力3Mpa。
18．如下图所示，已知变量泵最大排量V Pmax = 160mL/r，转速n P= 1000r/min，机械效率ηmp = ，总效率ηp = ；液压马达的排量V M= 140mL/r，机械效率ηmM = ，总效率ηM = ，系统的最大允许压力P= ，不计管路损失。求液压马达转速n M是多少在该转速下，液压马达的输出转矩是多少驱动泵所需的转矩和功率是多少
答：（1）液压马达的转速和转矩液压泵的输出流量
液压马达的容积效率
液压马达的转速：
液压马达输出的转矩：
（2）驱动液压泵所需的功率和转矩
（a）驱动液压泵所需的功率
（b）驱动液压泵的转矩或
19．泵和马达组成系统，已知泵输出油压p p＝10MPa，排量Vp=1×10－5m3/r，机械效率ηpm=，容积效率ηpv=；马达排量V m=1×10－5m3/r，机械效率ηmm=，，容积效率ηmv=，各种损失忽略不计，
试求：1）泵转速n p为1500r/min时，液压泵的理论流量q pt，液压泵的实际流量q p；（L/min）2）泵输出的液压功率P po，所需的驱动功率P pr，（W）
3）马达输出转速n m；（r/min）
4）马达输出转矩T m；（Ｎ.ｍ）
5）马达输出功率P mo。（W）
答：
1）液压泵的理论流量为：q pt ＝V p n p ＝×10－
4m 3/s
液压泵的实际流量为：q p ＝q pt ηpv ＝×10－
4m 3/s
2) 液压泵的输出功率为：P po ＝p p q p ＝2250w
所需的驱动功率为： P pr ＝P po /ηpm ηpv =2632w
∵p m ＝p p ＝10MPa ，q m = q p ＝×10－
4m 3/s
∴马达输出转速n m = q m ηmv /V m =1215r/min 4) 马达输出转矩为： T m ＝p m V m ηmm /2π=Ｎ.ｍ
5) 马达输出功率为： P m ＝2πT m n m ＝1924w
20．某轴向柱塞泵直径d =22mm ，分度圆直径D = 68mm ，柱塞数z =7，当斜盘倾角为α= 22°30′，转速n =960r/min ，输出压力p =10MPa ，容积效率ηv =，机械效率ηM =时，试求： 1） 泵的理论流量；（m 3/s ） 2） 泵的实际流量；（m 3/s ） 3） 所需电机功率。（Kw ）
解：
11.3(kw)
ηηpq
P )
s
m (101.14ηq q )s m (101.2nV q )
(m 101.045Dztan α4
πd V m
v 3
3v t 3
3t 352
==?==?==?==---所需电需电机的功泵的实际流量：泵的理论流量：排量：
3．某液压泵在输出压力为时,输出流量为×10－
4m 3/s,这时实测油泵轴消耗功率7Kw ，当泵空
载卸荷运转时,输出流量为×10－
4m 3/s,求该泵的容积效率ηV =和总效率η= 答：
以空载流量为理论流量，即q t ＝×10－4m 3/s ，实际流量为q ＝×10－
4m 3/s
所以ηV =q/q t = 据已知，P O =pq ＝，Pr=7000w
所以η= P O / Pr=
4．有一径向柱塞液压马达，其平均输出扭矩T =，工作压力p =5MPa ，最小转速n min =2 r/min ，最大转速n max =300 r/min ，容积效率ηv =，求所需的最小流量和最大流量为多少 解：
)
s
m
(107.1)
s m (101.1)(m 1008.3223
4max max 36min min
35---?==
?==?=?=∴?=v
m v
m mt
mt V
n q V
n q p T V pV
T ηηππ
理论转矩：
5．马达排量Vm=10×10－
6 m 3，供油压力p M =10MPa ，流量qM =4×10－
4 m 3/s ，容积效率η
mv=，总效率η=，求马达输出转矩T M 、转速nM 和实际输出功率P Mo
答：
马达输出扭矩T M =p M ×V m ×η/（2πηmv ）= 马达转速n M =q M ×ηmv / V m =38r/s=2280rpm 马达输出功率P Mo =p M ×q M ×η=3Kw
6．液压泵输出油压P =20MPa,转速n=1450rpm,排量V=100ml/r,若容积效率V η=,总效率η=,求该泵输出的液压功率P=和驱动该泵的电机功率P 电机=
η
η/P P pq P q q Vn
q V t t ====电机
7．马达输出转矩T M =,转速n=2700rpm,排量V=84ml/r,机械效率ηMm =, 容积效率ηMV =,求马达所需供油压力p=和流量q M =
MV
MV Mt M
Mt Mt Mm
M
Mt Vn q q V T p pV
T T T ηηππη=
==?==22 8．一单杆液压缸快速向前运动时采用差动连接,快退时,压力油输入有杆腔。假如泵的输出流量q=25L/mln ，活塞往复快速运动的速度都是0.1m/s,求活塞和活塞杆的直径：D=；d=
解：
联立即可求解。
）（快退
快进
快退快进v v s m 1.04d D q
v s m 1.04
d q
v 2
22==-===ππ 9．有一齿轮泵，铭牌上注明额定压力为10Mpa ，额定流量为16L /min ，额定转速为1000rpm ，拆开实测齿数z =12，齿宽B =26mm ，齿顶圆直径d a ＝45mm ， 求：1）泵在额定工况下的容积效率ηv ；
2）在上述情况下，当电机的输出功率为时，求泵的机械效率ηm 和总效率η。 解：
%
8.94%86)2%73.90)1)
min
L
(63.71)s
m (1094.223)3(m 3
42=====?===?+=-v r
s
s s v t a P q p q q Bn zm q mm
m z m d ηη
ηηηπ＝机械效率：＝
总效率：效率：
泵在额定工况下的容积理论流量：
10.用一定量泵驱动单活塞杆液压缸，已知活塞直径D =100mm ，活塞杆直径d =70mm ，被驱动的负载F L =×105N 。有杆腔回油背压为，设缸的容积效率ηv =，机械效率ηm =，液压泵的总效率η=。
求：1）当活塞运动速度为100mm/s 时液压泵的流量q （L/min ）；
2）电机的输出功率P （KW ）。； 解：
v
m L v
v
F pq P v
d D q ηηηηηπ=
=-=/24)()122）电机的输出功率：
液压泵的流量：
11．如图所示的夹紧回路中，如溢流阀的调整压力py ＝5MPa ，减压阀调整压力pj ＝3MPa 。试分析下列各种情况，并说明减压阀阀芯处于什么状态。 1） 当泵压力为5MPa 时，夹紧液压缸使工件夹紧后，A 点、B 、C 点压力为多少 2）当泵压力由于其它工作缸的快进，压力降至2MPa 时（工件原先处于夹紧状态）：这时，A 点、B 、C 点压力为多少 3）夹紧缸在未夹紧工件前做空载运动时，A 、B 、C 三点压力为多少 解：
1)此时，减压阀起减压作用，阀口减小，出口压力等于其调定压力，即：p B =p C =pj ＝3MPa ；而p A =5MPa ；
2)主油路压力降至2MPa 时，减压阀不起减压作用，阀口全开，p A = p B =2MPa ，减压回路上，由于单向阀的作用，分隔了高低压油路，使p C = 3MPa ，保障了卡紧安全。 3)此时，减压阀不起减压作用，阀口全开，p A = p B = p C =0
12．图示进油节流调速回路，若油缸面积A 1=2×10－
3m 2，溢流阀调定
压力p P =3Mpa ，泵流量q p =1×10－
4 m 3/s ，负载F=4000N ，节流阀通流面
积A T =1×10－
6m 2，流量系数Cd=,油液密度ρ=900Kg / m 3，略管道损失, 求活塞运动速度v=和通过溢流阀的流量q Y =。
解：
P1=F/A1=2 Mpa；
节流阀压差ΔP=P P- P1=1 Mpa；
通过节流阀流量qj=C d A T(2ΔP/ρ)1/2 =×10－5 m3/S
活塞运动速度v= qj/A1=×10-2m/s ；
溢流量q Y=q P- q j=×10-5 m3/S。
22
溢流阀的调整压力Py:MPa d D F F p a G y 4)
()
(42
2=-+≥
π
15．图示回油节流调速回路，若油缸面积
A1=50cm2，A2=25cm2，溢流阀调定压力P=3Mpa ，略管道损失，求：1）当负载F=0时，P 2与P 的比值2）回路最大承载能力
解：
1
2
12221)20
)1A P F A A
p p F F A P pA ?==∴
=+?=回路的最大承载能力由活塞受力平衡Θ
液压缸设计说明书范本
液压缸设计说明书
1 设计课题 1.1设计要求 设计一台铣削专用机床液压系统用液压缸，要求液压系统完成的工作循环是：工件夹紧→工作台快进→工作台工进→工作台快退→工件松开。 1.2原始数据 运动部件的重力为25000N，快进、快退速度为5m/min，工进速度为100～1200mm/min，最大行程为400mm，其中工进行程为180mm，最大切削力为0N，采用平面导轨，夹紧缸的行程为20mm,夹紧力为30000N，夹紧时间为1s。
2 液压系统的发展概况 一个完整的液压系统由五个部分组成，即动力元件、执行元件、控制元件、辅助元件（附件）和液压油。 由于液压技术广泛应用了高技术成果，如自动控制技术、计算机技术、微电子技术、磨擦磨损技术、可靠性技术及新工艺和新材料，使传统技术有了新的发展，也使液压系统和元件的质量、水平有一定的提高。尽管如此，走向二十一世纪的液压技术不可能有惊人的技术突破，应当主要靠现有技术的改进和扩展，不断扩大其应用领域以满足未来的要求。 液压系统在将机械能转换成压力能及反转换方面，已取得很大进展，但一直存在能量损耗，主要反映在系统的容积损失和机械损失上。如果全部压力能都能得到充分利用，则将使能量转换过程的效率得到显著提高。为减少压力能的损失，必须解决下面几个问题：减少元件和系统的内部压力损失，以减少功率损失。主要表现在改进元件内部流道的压力损失,采用集成化回路和铸造流道,可减少管道损失,同时还可减少漏油损失。
减少或消除系统的节流损失，尽量减少非安全需要的溢流量，避免采用节流系统来调节流量和压力。采用静压技术，新型密封材料，减少磨擦损失。发展小型化、轻量化、复合化、广泛发展通径电磁阀以及低功率电磁阀。改进液压系统性能，采用负荷传感系统，二次调节系统和采用蓄能器回路。为及时维护液压系统，防止污染对系统寿命和可靠性造成影响，必须发展新的污染检测方法，对污染进行在线测量，要及时调整，不允许滞后，以免由于处理不及时而造成损失。 液压系统维护已从过去简单的故障拆修，发展到故障预测，即发现故障苗头时，预先进行维修，清除故障隐患，避免设备恶性事故的发展。 要实现主动维护技术必须要加强液压系统故障诊断方法的研究，当前，凭有经验的维修技术人员的感宫和经验，经过看、听、触、测等判断找故障已不适于现代工业向大型化、连续化和现代化方向发展，必须使液压系统故障诊断现代化，加强专家系统的研究，要总结专家的知识,建立完整的、具有学习功能的专家知识库，并利用计算机根据输入的现象和知识库中知识，用推理机中存在的推理方法，推算出引出故障的原因，提高维修方案和预防措施。要进一步引发液压系统故障诊断专家系统通用工具软件，对于不同的液压系统只需修改和增减少量的规则。 另外，还应开发液压系统自补偿系统，包括自调整、自润滑、自校正，在故障发生之前，进市补偿，这是液压行业努力的方向。 电子技术和液压传动技术相结合，使传统的液压传协与控制技术增加了活力，扩大了应用领域。实现机电一体化能够提高工作可靠性，实
液压计算题总汇总题库
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。 解：泵的输出功率为： KW n V p q p q p P Vp p P p Vp tp p p p OP 9.456095 .01450102001060 60 60 3=????== = = -ηη 电机所需功率为：KW P P p Op ip 519 .09 .45== = η 2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ； （4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。 解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925 （4） P i =pq/(60×0.87)=84.77kW ； （5） T i =9550P/n=9550×84.77/950=852Nm
3、已知某液压泵的输出压力为5MPa，排量为10mL/r，机械效率为0.95，容积效率为0.9，转速为1200r/min，求： （1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。 解：（1）η=ηVηm=0.95×0.9=0.855 （2）P=pqηv/60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i=P/η=0.9/(0.95×0.9)=1.05kW 4、如图，已知液压泵的输出压力p p=10MPa，泵的排量V P＝10mL／r，泵的转速n P＝1450r ／min，容积效率ηPV=0.9，机械效率ηPm=0.9；液压马达的排量V M＝10mL／r，容积效率ηMV=0.92，机械效率ηMm＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速； 解：（1）P po=p p q p=p p V p n pηPV=10×10×10?3×1450×0.9/60=2.175KW （2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KW P M=P P?ΔP=10?0.5=9.5MPa
大工15秋《液压传动与控制》大作业及要求参考答案
大工15秋《液压传动与控制》大作业及要求参考答案 题目四：画一个减压回路 总则：自己绘制，不限制绘制方法。 要求：（1）说明回路的功用 （2）说明回路的组成及各元件的作用 （3）说明回路的工作原理 （4）撰写一份word文档，里面包括以上内容 解：减压回路： 一、回路的功用： 减压回路的功用在于使系统某一支路上具有地域系统压力的稳定工作压力。液压机如在机床的工件夹紧、导轨润滑及液压系统的控制油路中常需用减压回路。 二、回路的组成及各元件的作用： 1.单向减压阀：减压阀是支回路，用来设定低于主回路压力，同时还能够通过远程控制口，进行远程控制。单向减压阀是减压阀并联单项阀，使之起到单向减压的作用。
2.液压缸：液压缸是将液压能转变为机械能的、做直线往复运动 （或摆动运动）的液压执行元件。它结构简单、工作可靠。用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 3.电磁换向阀：电磁换向阀主要是利用电磁铁通电吸合时产生的力来操纵滑阀阀芯移动的, 作用是变换阀芯在阀体内的相对运动，使阀体各个油口连通或断开，从而控制执行元件的换向或启停。 4.液压泵：液压泵是液压系统的动力元件，其作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。 5.溢流阀：一种液压压力控制阀。在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。 三、回路的工作原理
液压传动试题及答案
《液压传动》期末考试试题(A 卷) 一、填空题(每空2分，共30分) 1. 液压传动系统中，将液体的压力能转换成机械能的是执行元件。 2. 某液压油在40℃时运动粘度为32×10-6m 2/s ，其牌号为N32。 3. 在密闭管道中作稳定流动的理想液体具有压力能、位能、动能三种形式的能量。在沿管道流动的过程中，这三种能量可以相互转换，但在任一过流截面处，三种能量之和为一常数。 4. 液压泵的排量为V ，转速为n ，则理论流量q t =V*n 。 5. 液压泵的机械效率为95%,总效率为90%,则泵的容积效率为94.7%。 6. 柱塞泵是依靠柱塞在柱塞缸体内作往复运动,使泵内的密封容积产生变化来实现泵的吸油和压油的. 7. 液压基本回路按功能分为方向控制回路、压力控制回路、速度控制回路及多缸控制回路。 8. 某一单杆活塞液压缸的活塞横截面积为100cm 2，活塞杆横截面积为60 cm 2，液压油的压力为1MPa ，则活塞杆向前的推力为9806N 。（注：本题答10000N 、9800N 也算对） 9. 液压管道上的压力表读数5Kg/cm 2，则管道内液体的压力约为0.5MPa 。 10. 顺序阀是用来控制液压系统中两个或两个以上的工作机构的先后顺序。 11. 直动式溢流阀与先导式溢流阀中,工作时易产生振动和噪声,且压力波动比较大的是直动式溢流阀。 12. 变量叶片泵是通过调整定子与转子之间的偏心距来达到调整其输出流量的目的的. 二、判断题（每小题2分，共20分） 1. 当液体静止时,单位面积上所受的法向力称为压力,在物理学中则被称为压强。 （∨） 2. 真空度=绝对压力-大气压力。 （×） 3. 连续性方程是质量守恒定律在液体力学中的一种表达方式，伯努力方程是能量守恒定律在液体力学中的一种表达方式。 （ ∨） 4. 液压系统中由于某种原因所引起的压力在瞬间急剧上升的现象称为液压冲击。 （∨） 5. 液压传动中，作用在活塞上的压力越大，活塞的运动速度就越快。 （×） 6. 顺序阀、调速阀、减压阀和节流阀均属于压力控制阀。 （×） 7. 液压系统压力的大小取决于液压泵的额定工作压力。 （×） 8. 齿轮泵CB-B20的额定压力为2.5MPa,额定流量为 20 L /min 。 （∨） 9. 齿轮泵多用于高压系统中，柱塞泵多用于中、低压系统中。 （∨ ） 10. 双作用式叶片泵转子每旋转一周，每相邻叶片间的密封容积就发生一次变化，实现一 次吸油和压油的过程。 （× ） 三、选择题(每小题2分，共20分)： 1. 液压系统的最大工作压力为10MPa ，安全阀的调定压力应为（ B ） A 、等于10MPa ； B 、小于10MPa ； C 、大于10MPa D 、不知道。 2． 在先导式减压阀工作时，先导阀的作用主要是( C )，而主阀的作用主要作用是( A )。 A 、 减压； B 、增压； C 、调压。 3、有两个调整压力分别为5 MPa 和10 MPa 的溢流阀串联在液压泵的出口，泵的出口压力为（ B ）；并联在液压泵的出口，泵的出口压力又为（ A ）。 A 、5 MPa ； B 、10 MPa ； C 、 15 MPa ； D 、20 MPa ； 4、液压系统的控制元件是（ A ）。 A 、 液压阀 B 、 液压泵 C 、 电动机 D 、 液压缸或液压马达 5、要实现工作台往复运动速度不一致，可采用（B ）。 A 、双杆活塞缸 B 、单杆活塞缸的差动连接 C 、伸缩式液压缸 D 、组合柱塞缸
液压缸设计说明书
目录 一、设计要求——————————————————————-1 1、目的—————————————————————————1 2、题目—————————————————————————1 二、总述————————————————————————-2 1、作者的话——————————————————————--2 2、设计提要———————————————————————3 三、各零部件的设计及验算————————————————-5 1、缸筒设计———————————————————————5 2、法兰设计———————————————————————14 3、活塞设计———————————————————————19 4、活塞杆设计——————————————————————21 5、缓冲装置和排气阀设计—————————————————26 四、外接线路和程序———————————————————-27 1、液压设配外接线路———————————————————27 2、操作板————————————————————————28 3、程序地址分配—————————————————————29 4、芯片接线图——————————————————————31 5、PLC程序指令—————————————————————-33 五、参考文献———————————————————————38
一、设计要求 1、目的 ①、培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统的初步设计工作，并结合设计或实验研究课题进一步巩固和扩大知识领域。 ②、培养学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以及编写技术文件的能力，提高计算、绘图等基本技能。 ③、培养学生掌握机电产品的一般程序和方法，进行工程师基本素质的训练。 ④、树立正确的设计思想及严肃认真的工作作风。 2、题目 液压油缸的压力和速度控制 ①、执行元件：液压油缸； ②、传动方式：电液比例控制； ③、控制方式：单片微机控制、PLC控制； ④、控制要求：速度控制、推力控制； ⑤、主要设计参数： 油缸工作行程————600、400mm； 额定工作油压————4MP； 移动负载质量————1000、2000kg； 负载移动阻力————5000、10000N； 移动速度控制————3、6m/min。
液压与气压传动课程试题库及参考复习资料
《液压与气压传动》课程试题库及参考答案 一、填空题 1. 液压系统中的压力取决于（），执行元件的运动速度取决于（）。（负载；流量） 2.液压传动装置由（）、（）、（）和（）四部分组成，其中（）和（）为能量转换装置。 （动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件） 3. 液体在管道中存在两种流动状态，（）时粘性力起主导作用，（）时惯性力起主导作用，液体的流动状态可用（）来判断。（层流；紊流；雷诺数） 4. 在研究流动液体时，把假设既（）又（）的液体称为理想流体。（无粘性；不可压缩） 5. 由于流体具有（），液流在管道中流动需要损耗一部分能量，它由（）损失和（）损失两部分组成。（粘性；沿程压力；局部压力） 6.液流流经薄壁小孔的流量与（）的一次方成正比，与（）的1/2次方成正比。通过小孔的流量对（）不敏感，因此薄壁小孔常用作可调节流阀。（小孔通流面积；压力差；温度） 7. 通过固定平行平板缝隙的流量与（）一次方成正比，与（）的三次方成正比，这说明液压元件内的（）的大小对其泄漏量的影响非常大。（压力差；缝隙值；间隙）
8. 变量泵是指（）可以改变的液压泵，常见的变量泵有( )、( )、( )其中（）和（）是通过改变转子和定子的偏心距来实现变量，（）是通过改变斜盘倾角来实现变量。 （排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱 塞泵） 9. 液压泵的实际流量比理论流量（）；而液压马达实际流量比理论流量（）。（大；小） 10. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与、）、（与）、（与）。（柱塞与缸体、缸体与配油盘、滑履与斜盘） 11. 20号液压油在40℃时，其运动粘度的平均值约为（）。（20 ） 12. 相对压力又称（），它是（）与（）之差。真空度是（）。（表压力；绝对压力；大气压力；大气压力与绝对压力之差）13. 流体在作恒定流动时，流场中任意一点处的（）、（）、（）都不随时间发生变化。 （压力；速度；密度） 14.流体流动时，有（）和（）两种状态之分，我们把（）作为判断流动状态的标准，对于光滑的圆型金属管道，其临界值大致为（）。（层流；紊流；雷诺数；2320）
液压缸全套图纸说明书范本
液压缸全套图纸说 明书
绪论——————————————第3页 第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页 第2 章液压传动系统的执行元件 ——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页 第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页 第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页
绪论 第一章液压传动的基础知识 1.1液压传动系统的组成 液压传动系统由以下四个部分组成： 〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。 〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。 〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。 〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。 〈5〉工作介质---工作介质即传动液体，一般称液压油。液压系统就是经过工作介质实现运动和动力传递的。 1.2液压传动的优缺点
大工13春《液压传动与控制》大作业答案
网络教育学院《液压传动与控制》课程设计 题目：题目一：画一个减压回路 学习中心：内蒙古包头奥鹏学习中心 层次：专升本 专业：机械设计制造及其自动化 年级： 2012 年春季 学号： 121152311844 学生：杨立群 辅导教师： 完成日期： 2013 年 8 月 15 日
大工13春《液压传动与控制》课程设计 题目一：画一个减压回路 一、回路的功用 减压回路的功用在于使系统某一支路上具有地域系统压力的稳定工作压力。液压机如在机床的工件夹紧、导轨润滑及液压系统的控制油路中常需用减压回路。 二、回路的组成及各元件的作用 1.单向减压阀：减压阀是支回路，用来设定低于主回路压力， 同时还能够通过远程控制口，进行远程控制。单向减压阀是 减压阀并联单项阀，使之起到单向减压的作用。
2.液压缸：液压缸是将液压能转变为机械能的、做直线往复运 动（或摆动运动）的液压执行元件。它结构简单、工作可靠。 用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。 液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸基本上由缸筒和缸盖、活塞和活塞杆、密封装置、缓冲装置与排气装置组成。缓冲装置与排气装置视具体应用场合而定，其他装置则必不可少。 3.电磁换向阀：电磁换向阀主要是利用电磁铁通电吸合时产生 的力来操纵滑阀阀芯移动的, 作用是变换阀芯在阀体内的相对运动，使阀体各个油口连通或断开，从而控制执行元件的换向或启停。 4.液压泵：液压泵是液压系统的动力元件，其作用是将原动机 的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵和柱塞泵。 5.溢流阀：一种液压压力控制阀。在液压设备中主要起定压溢 流作用，稳压，系统卸荷和安全保护作用。系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。安全保护作用：系统正常工作时，阀门关闭。
液压与气压传动计算题(附答案)
一、填空题：（每空1分，共30分）按大纲选择30空构成填空题。 1、液压与气压传动中工作压力取决于，而与流入的流体多少无关。活塞的运动速度取决于进入液压（气压）缸（马达）的，而与流体压力大小无关。 2、液压与气压传动系统主要由、、、和传动介质等部分组成。 3、对于液压油来说，压力增大时，粘度；温度升高时，粘度。 4、液体的粘度有三种表示方法，即、、。 5、以大气压力为基准所表示的压力是，也称为，真空度等于。 6、以大气压力为基准所表示的压力是，也称为，绝对压力等于。 7、理想液体作定常流动时，液流中任意截面处液体的总比能由、和组成。 8、管路系统的总压力损失等于所有的和之和。 9、液体的流态有、两种，它们可由来判断。 10、液压泵的主要性能参数包括、、三大部分。 11、常用的液压泵按结构形式分、、三大类。 12、液压泵的工作压力取决于大小和排油管路上的，与液压泵的无关。 13、外啮合齿轮泵的、、是影响其性能指标和寿命的三大问题。 14、液压动力元件是将转化为的能量转换装置，而液压执行元件是将 转化为的能量转换装置。 15、液压传动中，液压泵是元件，它将输入的能转化为能。 16、液压传动中，液压缸是元件，它将输入的能转化为能。 17、液压执行元件是将提供的转变为的能量转换装置。 18、液压动力元件是将提供的转变为的能量转换装置。 19、齿轮泵存在三个可能泄漏的部位、、。 20、按用途可将液压控制阀分为、和三大类。 21、限压式变量叶片泵的输出流量由控制，当时输出流量不变，当时输出流量减小。 22、单向阀的作用是，正向时，反向时。 23、液控单向阀液控口在通压力油情况下正向时，反向时。 24、机动换向阀又称，主要用来控制机械运动部件的，其控制精度比行程开关的。 25、电液换向阀是由和组合而成，其中起到先导作用。
液压缸全套图纸说明书要点
绪论——————————————第3页第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页第2 章液压传动系统的执行元件 ——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页
绪论 第一章液压传动的基础知识 1.1液压传动系统的组成 液压传动系统由以下四个部分组成： 〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。 〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。 〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。 〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。 〈5〉工作介质---工作介质即传动液体，通常称液压油。液压系统就是通过工作介质实现运动和动力传递的。
1.2液压传动的优缺点 优点： 〈1〉体积小、重量轻，单位重量输出的功率大（一般可达32M P a,个别场合更高）。 〈2〉可在大范围内实现无级调速。 〈3〉操纵简单，便于实现自动化。特别是和电气控制联合使用时，易于实现复 杂的自动工作循环。 〈4〉惯性小、响应速度快，起动、制动和换向迅速。(液压马达起动只需0.1s)〈5〉易于实现过载保护，安全性好；采用矿物油作为工作介质，自润滑性好。 〈6〉液压元件易于实现系列化标准化和通用化。 缺点： 〈1〉由于液压传动系统中存在的泄漏和油液的压缩性，影响了传动的准确性，不易 实现定比传动。 〈2〉不适应在温度变化范围较大的场合工作。 〈3〉由于受液体流动阻力和泄漏的影响，液压传动的效率还不是很高，不易远距 离传动。
液压传动题库与答案
液压与气压传动题库与答案 一、填空题 1、液压传动的工作原理是（）定律，即密封容积中的液体既可以传递（），又可以传递（）。（帕斯卡、力、运动） 2、液压泵将机械能转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。（液压能，压力油；液压能，机械能，转矩，转速） 3、液压基本回路就是能够完成某种特定控制功能的（）和管件的组成。（液压元件） 4、液压系统若能正常工作必须由（）、（）、（）、（）和工作介质组成。（动力元件、执行元件、调节控制元件、辅助元件） 5、过滤器可安装在液压系统的（）管路上、（）管路上和（）管路上等。（吸油、压力油、回油） 6、液压系统的压力大小取决于（）的大小，执行元件的运动速度取决于（）的大小。（负载、流量） 7、液压管路中的压力损失可分为两种，一种是（），一种是（）。（沿程压力损失、局部压力损失） 8、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。（液压冲击） 9、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。（偏心距e、偏心方向） 10、双作用式叶片泵的转子每转一转，吸油、压油各（ 2 ）次，单作用式叶片泵的转子每转一转，吸油、压油各（ 1 ）次。 11、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。（内摩擦力，小，大） 12、绝对压力等于大气压力（），真空度等于大气压力（）。（加上相对压力，减去绝对压力） 13、在实际工作中，泵的实际流量（）理论流量，马达的实际流量（）理论流量。（＜，＞） 14、齿轮泵困油现象会造成（），解决的办法是（）。（振动和噪音，在泵盖上加工卸荷槽） 15、双作用叶片泵通常作（）量泵使用，单作用叶片泵通常作（）量泵使用。（定，变） 16、轴向柱塞泵改变（）的倾角可改变（）和（）。（斜盘，排量，流量） 17、单杆液压缸可采用（）连接，使其活塞缸伸出速度提高。（差动） 18、液压传动是以（）为工作介质，依靠液体的（）来实现运动和动力传递的一种传动方式。（油液、压力能） 19、常用的液压泵有（），（）和（）三大类。液压泵的总效率等于（）和（）的乘积。（齿轮泵、叶片泵、柱塞泵、容积效率、机械效率） 20、齿轮泵存在径向力不平衡，减小它的措施为（）。（缩小压力油出口）
液压传动大作业
液压传动大作业 一.概念。（每题6分） 1.液压传动：液压传动是用液体作为工作介质来传递能量和进行控制的传动方式。液压传动和气 压传动称为流体传动，是根据17世纪帕斯卡提出的液体静压力传动原理而发展起来的一门新兴技术，是工农业生产中广为应用的一门技术。如今，流体传动技术水平的高低已成为一个国家工业发展水平的重要标志。 。2. 粘度的定义：液体在流动时，在其分子间产生内摩擦的性质，称为液体的黏性，粘性的大小用黏度表示，是用来表征液体性质相关的阻力因子。粘度又分为动力黏度.运动黏度和条件粘度。 。3.气穴现象：气穴来自拉丁文“cavitus”,指空虚、空处的意思。气穴现象是由于机械力，如由穿用的旋转机械力产生的致使液体中的低压气泡突然形成并破裂的现象。。 4.阀的中位机能：换向阀的中位机能是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式，体现了换向阀的控制机能。采用不同形式的滑阀会直接影响执行元件的工作状况。因此，在进行工程机械液压系统设计时，必须根据该机械的工作特点选取合适的中位机能的换向阀。中位机能有O型、H型、X型、M型、Y型、P型、J型、C型、K型，等多种形式。。 5. 调速回路速度刚性：其物理意义是引起单位速度变化时负载力的变化量。它是速度-负载特性曲线上某点处斜率的倒数。在特性曲线上某处斜率越小（机械特性硬），速度刚性就越大，液压缸运动速度受负载波动的影响就越小，运动平稳性越好。反之会使运动平稳性变差。 二．简述。（每题8分） 1.双作用叶片泵工作原理：双作用叶片泵由定子，转子，叶片和配油盘等组成转子和定子中心重合，定子内表面近似为椭圆柱形，该椭圆形由两段长半径圆弧，两段短半径圆弧和四段过渡曲线组成。当转子转动时，叶片在离心力和(建压后）根部压力油的作用下，在转子槽内向外移动而压向定子内表面，由叶片、定子的内表面、转子的外表面和两侧配油盘间就形成若干个密封空间，当转子旋转时，处在小圆弧上的密封空间经过渡曲线而运动到大圆弧的过程中，这种叶片外伸，密封空间的容积增大，要吸入油液；再从大圆弧经过渡曲线运动到小圆弧的过程中，叶片被定子内壁逐渐压入槽内，密封空间容积变小，将油从压油口压出。因而，转子每转动一周，每个工作空间要完成两次吸油和压油，称之为双作用叶片泵。
液压传动期末复习题
复习题 1、若组成运动副的两构件间的相对运动是移动，则称这种运动副为___B___。 A. 转动副 B. 移动副 C. 球面副 D. 螺旋副 2、平面四杆机构无急回特性时___C____，行程速比系数___F____ A. 压力角α=0 B. 传动角β=0 C. 极位夹角θ=0 D.k＞1 E. k＜1 F. k=1 3、曲柄摇杆机构中，摇杆为主动件时，__B_________死点位置。 A.不存在 B. 曲柄与连杆共线时为 C. 摇杆与连杆共线时为 4、一平面铰链四杆机构的各杆长度分别为a=350,b=600,c=200,d=700； (1) 当取c 杆为机架时，它为何种具体类型？_双曲柄机构_； （2）当取d杆为机架时，则为_曲柄摇杆机构_。 5、曲柄摇杆机构中，曲柄为主动件时，____A_______死点位置。 A.不存在 B.曲柄与连杆共线时为 C. 摇杆与连杆共线时为 6、为保证四杆机构良好的机械性能，___B________不应小于最小许用值。 A .压力角B.传动角C. 极位夹角、 7、铰链四杆机构的杆长为a=60，b=80，c=100，d=90。若以杆a为机架，则此四杆机构 D 。 A.无整转副，无曲柄 B. 有整转副而无曲柄 C. 有整转副且有一个曲柄 D. 有整转副且有两个曲柄 8、当凸轮机构的从动件为等速运动规律时,其从动件的运动__A___。 A. 将产生刚性冲击 B. 将产生柔性冲击 C. 没有冲击 D. 既有刚性冲击又有柔性冲击 9、____B_______决定了从动杆的运动规律。 A.凸轮转速 B.凸轮轮廓曲线 C. 凸轮形状 10、螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装卸的情况下，宜采 用___B__。用于薄壁零件联接的螺纹，宜采用___D___。 A.螺栓联接 B.双头螺栓联接 C.螺钉联接 D.三角形细牙螺纹 11、凸轮机构中，基圆半径是指凸轮转动中心到__D_____半径。 A.理论轮廓线上的最大 B.实际轮廓线上的最大 C. 实际轮廓线上的最小 D.理论轮廓线上的最小 12、凸轮机构基圆半径越_大__，压力角越_小__，机构传动性能越好。 13.一对齿轮要正确啮合，它们的__C_____必须相等， A. 直径 B.宽度 C.模数 D.齿数 14.一个齿轮上的圆有___B____。 A. 齿顶圆和齿根圆， B. 齿顶圆，分度圆，基圆和齿根圆 C. 齿顶圆，分度圆，基圆，节圆，齿根圆
液压缸设计
液压缸设计 指导书 河南理工大学机械与动力工程学院 热能与动力工程系
一、设计目的 油缸是液压传动系统中实现往复运动和小于360°回摆运动的液压执行元件。具有结构简单，工作可靠，制造容易以及使用维护方便、低速稳定性好等优点。因此，广泛应用于工业生产各部门，如：工程机械中挖掘机和装载机的铲装机构和提升机构，起重机械中汽车起重机的伸缩臂和支腿机构，矿山机械中的液压支架及采煤机的滚筒调高装置，建筑机械中的打桩机，冶金机械中的压力机，汽车工业中自卸式汽车和高空作业车，智能机械中的模拟驾驶舱、机器人，火箭的发射装置等。它们所用的都是直线往复运动油缸，即推力油缸。所以，研究和改进液压缸的设计制造，提高液压缸的工作寿命及其性能，对于更好的利用液压传动具有十分重要的意义。 通过学生自己独立地完成指定的液压缸设计任务，提高理论联系实际、分析问题和解决问题的能力，学会查阅参考书和工具书的方法，提高编写技术文件的能力，进一步加强设计计算和制图等基本技能的训练，为毕业后成为一名合格的机械工程师打好基础。 为此，编写了这本“液压缸设计指导书”，供热能专业学生学习液压传动课程及课程设计时参考。 二、设计要求 1、每个参加课程设计的学生，都必须独立按期完成设计任务书所规定的设计任务。 2、设计说明书和设计计算书要层次清楚，文字通顺，书写工整，简明扼要，论据充分。计算公式 不必进行推导，但应注明公式中各符号的意义，代入数据得出结果即可。 3、说明书要有插图，且插图要清晰、工整，并选取适当此例。说明书的最后要附上草图。 4、绘制工作图应遵守机械制图的有关规定，符合国家标准。 5、学生在完成说明书、图纸后，准备进行答辩，最后进行成绩评定。 三、设计任务 设计任务由指导教师根据学生实际情况及所收集资料情况确定。 四、设计依据和设计步骤 油缸是液压传动的执行元件，它与主机及主机的工作结构有着直接的联系。不同的机型和工作机构对油缸则有不同的工作要求。因此在设计油缸之前，首先应了解下列这些作为设计原始依据的主要内容：主机的用途和工作条件，工作机构的结构特点，负载值，速度，行程大小和动作要求，液压系统所选定的工作压力和流量等。 油缸的设计内容和步骤大致如下： 1、液压缸类型和多部分结构的选择。 2、确定基本参数。主要包括工作负载、工作速度（当有速度要求时）、工作行程、导向长度、缸筒 内径及活塞杆直径等。 3、强度和稳定性计算。其中包括缸筒壁厚、外径和缸底厚度的强度计算，活塞杆强度和稳定性验
《液压与气压传动》大作业及答案
《液压与气压传动》大作业及答案 一.填空（40分） 1.在密闭系统中，以（）为工作介质，并以其（）进行能量传递的 方式称为液压传动。 2.液压系统中的压力取决于（），执行元件的运动速度取决于（）。 3.液压泵是将（）能转换为（）能的装置，液压马达是将（）能 转换为（）能的装置。 4.液压泵实际输出流量随压力升高而（）。 5.液压泵的实际流量比理论流量（）；液压马达实际流量比理论流量（）。 6.齿轮泵的内泄漏途径主要有（）、（）、（）三条，其中以（） 泄漏最为严重。 7.齿轮泵中齿轮上受到的径向力主要由（）和（）两部分组成，其中 （）齿轮上受到的径向力比较大。 8.斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（与）、 （与）、（与）。 9.斜盘式轴向柱塞泵中的柱塞个数通常是（），其主要原因是（）。 10.柱塞缸的柱塞运动速度与缸筒内径（），只与（）直径和（） 有关。 11.对于伸缩式液压缸，若负载、供油量不变，当液压缸外伸时，速度逐级（）， 系统压力逐级（）。 12.液压控制阀按照功能分类可分为（）控制阀、（）控制阀和（）控 制阀。 13.液压系统采用三位四通换向阀换向，若要求液压泵卸荷、液压缸锁紧时，可采用的 中位机能为（）。 14.调速阀是由（）和节流阀（）而成。 15.按照节流阀在系统中安装的不同位置，节流调速回路分为（）、 （）和（）三种类型回路。 16.采用进油节流的调速系统，当节流阀通流面积调定后，系统负载减小时，液压缸的 运动速度（）。
17.旁路节流调速系统中，泵出口压力随（）的变化而变化，只有（）损 失，而没有溢流损失，因此效率较高。 二．简答（每题5分，共20分） 1.简述液压系统的组成及各部分的作用。 2.简述提高泵自吸能力的措施。 3.简述溢流阀、减压阀、顺序阀的区别。 4. 为什么用调速阀组成的调速系统中油缸的速度基本不受负载的影响？ 三．分析（每题5分，共20分） 1.如图所示，设溢流阀的调整压力为P0，关小节流阀a和b的节流口，得节流阀a的 前端压力为P 1，后端压力为少P 2 ，且P ＞P 1 ，若再将节流口b完全关死，分析此时节 流阀a的前端压力与后端压力各为多少。 2.图示回路中，若溢流阀的凋整压力分别如图。泵出口处的负载为无限大。试问在不 计管道损失时，A、B点和C点的压力各为多少？
液压传动课后习题答案解析总
2-6 伯努利方程的意义是什么？该方程的理论式和实际式有什么区别？ 伯努利方程的物理意义：在密闭管道内做恒定运动的理想液体，具有三种形式的能量，即压力能 动能 位能，他们之间可以相互转化，但在管道内任意位置，单位质量的液体包含的这三种能的总和是一定的。 理论式；g h u p g h u p 22 212 11 2 2++=++ρρ 实际式; g h g h a g h p w ++2 = ++ 22 211 11 2 υυαρ 区别：实际液体在管道内流动时，由于液体存在粘性，产生摩擦力，消耗能量，同时管道局部产生形状和尺寸产生变化，所以需要加入修正系数α和能量损失w h 。 2-13,如图所示， d1=20mm.d2=40mm,D1=75mm,D2=125mm,q=25L/min,求v1,v2,q1,q2. s m A q 094.0106010004256=?75????== -21πυ s m A q 034.010 6010004256=?125????==-22πυ 左侧活塞杆运动由两部分产生， 所以q Q d =+4 1 112π υ 得：min 22.23121L d q Q =4 -=1 π υ 同理得；44.222=Q 2-29如图所示，柱塞受F=100N,的固定力作用而下落，缸中油液经缝隙泻出。设缝隙厚度 δ=0.05mm,缝隙长度l=80mm,柱塞直径d=20mm,油的动力粘度μ=50?310-Pa s ?.求柱塞和 缸孔同心时，下落0.1所需要的时间是多少。
02 1u d p l d q δπμδπ-12=3 1 A u q 0= 2 2 4d F A F p π= = 3 联立123得 s m u 401065.1-?= s u l t 2.606== 液压传动第三章3-12 3-16 3-18答案。 3-12.当泵的额定压力和额定流量为已知时，试说明下列各工况下压力表的读数（管道压力损失除图c 为外均忽略不计）。 a:p=0 b:p=F/A c:p= d:p=0 e:p=Pm 3-16.要求设计输出转矩TM=52.5N M,转速nM=30r/min 的液压马达。设液压马达的排量VM=105cm 3/r,求所需要的流量和压力各为多少？（液压马达的机械效率、容积效率均为0.9） 解：（1）q t =V M n M =105×10-3 ×30=3.15L/min
液压缸全套图纸说明书-★★
液压缸全套图纸说明书-★★
绪论——————————————第3页第1章液压传动的基础知识————————第4页 1.1 液压传动系统的组成————————第4页 1.2 液压传动的优缺点—————————第4页 1.3 液压传动技术的发展及应用——————第6页第2 章液压传动系统的执行元件 ——液压缸——————————第8页 2.1 液压缸的类型特点及结构形式——————第8页 2.2 液压缸的组成——————————第11页第3章 D G型车辆用液压缸的设计——————第19页 3.1 简介—————————————第19页 3.2 DG型液压缸的设计----------- —————第20页第4章液压缸常见故障分析与排除方法—————第27页总结——————————————第29 页
绪论 第一章液压传动的基础知识 1.1液压传动系统的组成 液压传动系统由以下四个部分组成： 〈1〉动力元件——液压泵其功能是将原动机输出的机械能转换成液体的压力能，为系统提供动力。 〈2〉执行元件——液压缸、液压马达。它们的功能是将液体的压力能转换成机械能，以带动负载进行直线运动或者旋转运动。 〈3〉控制元件——压力、流量和方向控制阀。它们的作用是控制和调节系统中液体的动力、流量和流动方向，以保证执行元件达到所要求的输出力（或力矩）、运动速度和运动方向。 〈4〉辅助元件——保证系统正常工作所需要的辅助装置。包括管道、管接头、油箱过滤器和指示仪表等。 〈5〉工作介质---工作介质即传动液体，通常称液压油。液压系统就是通过工作介质实现运
动和动力传递的。 1.2液压传动的优缺点 优点： 〈1〉体积小、重量轻，单位重量输出的功率大（一般可达32M P a,个别场合更高）。 〈2〉可在大范围内实现无级调速。 〈3〉操纵简单，便于实现自动化。特别是和电气控制联合使用时，易于实现复 杂的自动工作循环。 〈4〉惯性小、响应速度快，起动、制动 和换向迅速。(液压马达起动只需 0.1s) 〈5〉易于实现过载保护，安全性好；采 用矿物油作为工作介质，自润滑 性好。 〈6〉液压元件易于实现系列化标准化 和通用化。 缺点： 〈1〉由于液压传动系统中存在的泄漏和油液的压缩性，影响了传动的准确性，不易 实现定比传动。 〈2〉不适应在温度变化范围较大的场合工作。
哈工大_液压传动大作业_组合机床动力滑台液压系统设计(DOC)
哈尔滨工业大学 液压传动大作业 设计说明书 设计题目卧式组合机床液压动力滑台机电工程学院班 设计者 2010 年9 月10 日 流体控制及自动化系 哈尔滨工业大学
液压传动大作业任务书 学生姓名班号 设计题目钻镗两用卧式组合机床液压动力滑台 1.液压系统用途（包括工作环境和工作条件）及主要参数： 卧式组合机床液压动力滑台。切削阻力F=15kN，滑台自重G=22kN，平面导轨，静摩擦系数0.2，动摩擦系数0.1，快进/退速度5m/min，工进速度100mm/min，最大行程350mm，其中工进行程200mm，启动换向时间0.1s，液压缸机械效率0.9。 2.执行元件类型：液压油缸 3.液压系统名称： 钻镗两用卧式组合机床液压动力滑台。 设计内容 1. 拟订液压系统原理图； 2. 选择系统所选用的液压元件及辅件； 3. 验算液压系统性能； 4. 编写上述1、2、3的计算说明书。 设计指导教师签字 教研室主任签字 年月日签发
