关于进行静载试验堆载的规范要求
关于进行静载试验堆载的规范要求
机械设备规范
1、安全员应定期检查吊车主钢丝绳是否发生起毛、断股的情况，如有发现应立即跟换，其他未发现磨损的，使用周期为6个月。做好每台吊车钢丝绳跟换时间记录,并记录在册。钢丝绳端部的固定和连接用编结连接时，编接长度不应小于钢丝绳直径的15倍，并且不小于300mm。连接强度不应小于钢丝绳最小破断拉力的75%。
2、吊车驾驶员应定期检查吊车，勤打黄油，换机油机滤，轮胎等等，及时预防吊车在作业过程中出现的一系列的问题导致耽误工期。
3、货车驾驶员应该检查货车，包括刹车、底盘、轮胎、勤打黄油，及时预防货车在转场的过程中出现安全问题。
4、货车驾驶员在装货、卸货的过程中应及时查看车辆自身的状况，在确保安全的基础上进行装、卸货。
5、安全员应定期对用于桩基检测的设备和仪器进行维修保养，一旦发现有问题的仪器应及时送去专门维修的单位进行修理，确保设备在使用的过程中不影响检测施工的进行。
6、电工应定期检查用于桩基检测的电缆线，确保电缆线不漏电、不缺项等等，确保电缆线在使用的过程中不影响检查施工的进行。
7、各种电动机械设备，必须有可靠有效的安全措施和防护装置，方能开动使用。
8、试验配重块规格要求：9M×0.4M×0.45M；9M×0.45M×0.45M。其它不匹配规格不得使用。
9、试验主梁要求：长度不小于9M且需承受力大于所测桩极限承载力的1.5倍。
10、起重机械不得使用铸造吊钩，需使用锻造吊钩。不得超负荷使用。吊钩直接挂在构件（配重块、大梁、传立柱、仪器设备等）吊环中时，不能硬别，以免使钩身受侧向力产生扭曲变形。吊钩的表面不应有裂纹，如有裂纹应报废。吊钩开口度比原尺寸增加10%应报废；吊钩的扭转变形在钩身扭转角度超过10度时应报废；吊钩的钩柄有塑性变形时需报废。安全员需定期检查吊钩使用情况并记录在册。
现场施工规范
1、本施工人员进入工地现场必须佩带安全帽。
2、强风、雷电、雨雪、大雾、高温、冰冻等恶劣气候条件下不允许施工。
3、在进行桩基检测堆载试验时，施工人员切记起重臂下，严禁站人。
4、电工必须在专用电箱上进行线路操作、电线不准随地乱拖乱拉，电源线应架空。
5、在进行桩基检测堆载试验前，安全员应当时刻检查注意吊车主钢丝绳和吊桩钢丝绳是否出现起毛、断股等情况，如若出现类似的情况应立即跟换。
6、在进行桩基检测堆载试验前，安全员检查桩基底侧是否铺设钢板，之后方能进行堆载试验。
7、在进行桩基检测堆载试验前，安全员需要检查堆载场地是否平整（场地１０×１０米范围场地要平整，底脚平整度两侧高差不能大于２０公分）。地质是否正常，如否则需要进行进行虚土深挖、回填等稳固方案。
8、在进行桩基检测堆载试验前，需在吊机作业安全范围外侧设置安全警示标志，用锥形桶加彩旗带进行全面围挡并在显着位置设警示牌。警示牌用白
底红字，尺寸不小于４０ｃｍ×４０ｃｍ，内容：吊装区域请勿靠近。
9、在进行桩基检测堆载试验前，安全员必须检查配重吊环是否存在锈蚀、不牢固等安全隐患。
10、在进行桩基检测堆载试验时，安全员应当时刻检查注意吊桩、吊钩是否出现松动、裂和等情况，如若出现类似的情况应立即更换。
11、在进行桩基检测堆载试验时，吊车自挂工必须站在吊臂转动的背面进行挂钩、解钩。
12、吊车起吊时，司索工（装卸工）将吊钩挂好后，需离开配重块或大梁至2米以外处，吊车驾驶员听到安全员（起重指挥员）指令后方可起吊；卸钩人员需待所吊物落地平稳后方可靠近卸钩，随后立即进入安全区域。所有人员在吊装过程中不得处于吊物下方。
13、在进行桩基检测堆载试验时，吊车自挂工必须在配重下落离地50CM 以内，方可进行解钩。
14、在进行桩基检测堆载试验时，设备管理员必须在堆载进行至第一层一半大梁受劲的时候，进入堆载底部区域进行仪器、设备的架设与安装。
15、在进行桩基检测堆载试验时，专职安全员必须禁止任何人在设备管理员在堆载进行至第一层一半大梁受劲进入堆载底部区域进行仪器、设备的架设与安装后进入桩基底部区域。
16、在进行桩基检测堆载试验时，吊车自挂工必须注意在日常进行堆载挂钩时必须将吊钩全部挂进吊耳内方可示意专职安全员示意吊车司机起吊，严厉杜绝吊耳挂吊钩一半甚至更少的情况发生。
17、在堆载完成后，任何人不得随意进入堆载底部区域，并定时检查，杜绝此现象发生。
18、在进行桩基检测堆载试验后，专职安全员必须在堆载区域进行安全警
示告示牌的安装。距离试验台３～５米处设置安全警示标志，用写有“注意安全”的警示带进行全面围挡，高度为１．０～１．２米；并在试验台四周挂设警示牌，警示牌用白底红字，尺寸不小于４０ｃｍ×４０ｃｍ，内容：试验区域严禁靠近，危险区域严禁靠近。
19、在进行堆载试验后，安全员必须进行拍照，并存档。
20、安全员应注意检测仪器的保护与日常维护，在进行堆载试验后续的安装设备过程中应保持位移表的安置水平、数据线的正常连接。如若出现雨天、雪天等特殊天气的情况应使用雨布将露天的位移、设备、仪器等盖好，防止仪器设备受潮影响正常检测。
3、基桩检测技术规范要求
1、试验用千斤顶出力宜为千斤顶量程的25%~80%。当采用两台及两台以上千斤顶加载时，采用的千斤顶型号、规格必须相同，千斤顶应并联同步工作。放置千斤顶时，须保证千斤顶的合力中心应与桩轴线重合。
2、基准桩与试桩之间的中心距离应大于四倍桩径且不小于2米，基准桩打入地下不小于1米。基准梁应垂直于地面，不得歪斜。
3、当试桩直径或边宽不大于500mm时，须对称安装两个位移传感器；当试桩直径大于500mm时，应在其两个方向对称安装4个位移传感器。
4、实验用压力表、油泵、油管，在最大加载压力时不应超过规压力的80%。
5、试桩露出地面高度不小于600mm，以避免承压板及千斤顶不能放在试桩正中心导致受力不均匀及避免承压板压在地面，导致测量结果不准确。
6、承压板面积不能过大，以防难以确定试桩中心位置导致受力。
7、宜使用工字钢作为基准梁，高跨比不宜小于1/40。基准梁一端应固定在基准桩上，另一端应简支于基准桩上。
8、实验钢梁上方配重不小于实验要求极限承载力的1.2倍，且钢梁应受均布荷载作用，避免出现受力不均匀导致配载翘头。
9、千斤顶与钢梁之间宜留出适当空隙，避免配重直接压在千斤顶上，导致实验结果不准确。
10、抗拔试验中，试桩桩身受力钢筋伸出桩顶长度不宜少于40d+500mm（d 为钢筋直径），试桩顶部露出地面高度不宜少于300mm。
11、抗拔试验中，测量点与桩顶的距离不应小于1倍桩径，当桩径大于800mm时不得少于0.5倍桩径。且严禁在混凝土桩的受拉钢筋上设置位移观测点。
12、抗拔试验中，桩钢筋按钢筋强度标准值计算的拉力值应大于预估极限承载力的1.25倍。
13、试桩中心与压重平台支墩边距离≥4D且＞2米，试桩中心与基准桩中心距离≥4D且＞2米，基准桩中心与压重平台支墩边距离≥4D且＞2米。
钻孔桩桩基静载试验要求
钻孔桩桩基静载试验要求 来源：作者：发布时间：2007-5-16 18:54:46 点击：653 钻孔桩桩基静载试验要求 C1 桩基静载试验一般规定 C1.1 灌注桩基静载试验目的在于确定桩的承载力，取得桩基设计参数，检验成桩工艺的合理性，以便经济合理地确定桩径、桩长、改进桩的设计，改进和完善成桩工艺和机具。 C1.2 载荷试验分鉴定性试验和破坏性试验。鉴定性试验一般在工程桩上进行，检验工程桩的承载能力和成桩质量是否满足设计要求。破坏性试验在专供破坏试验的桩上进行，主要是为工程设计提供依据。 C1.3 桩基载荷试验分垂直静载试验和水平静载试验两种。水平静载试验可利用垂直静载后（未破坏）的桩进行，不得用工程桩作水平静载试验。 C2 试验设备和观测器材 C2.1试验设备与观测器材应具备良好的重复操作与指示性能，在恒压下稳定性好，符合所测量的物理量的分级和量程要求。 试验设备和观测器材应妥善维护保养、防止损坏、受潮。使用前应对各部件进行检查、调试校正，严禁违章拆卸精密贵重仪器。C2.2 试验主要加载设备为液压千斤顶及油泵。根据实际加载的
需要选择适当吨位的千斤顶。一般千斤顶的工作吨位宜为桩的最大加载量或破坏荷载的1.2~1.5倍，千斤顶的有效顶升高度不得小于150mm。 油泵应具有良好的密封性能，不得有漏油而造成泄压现象。应尽量选配刻度划分较细，换算方便，指针指示平衡，精度为0.4级左右，压力误差在±5%以内的压力表。油压表的量程和最小刻度值应满足千斤顶工作吨位所需压力和最小分级荷载的压力测读与吨位换算。油泵可选用手动或电动油泵。 液压油一般为10号、20号机油，锭子油或刹车油等，可根据试验时的气温及加载时的工作油温选用。 使用前千斤顶、油泵、油压表，百分表均须送到当地标准计量部门进行标定。 C2.3 垂直试验加载方式有：锚桩反力梁加载、堆重加载或锚桩反力梁与推重联合加载。 C2.3.1 锚桩一般采用钢杆锚桩或钢筋混凝土锚桩，反力梁采用常备式钢梁、工字钢叠合梁或现浇钢筋混凝土梁。选择时，安全系数不得小于1.5，强度和刚度在最大承重时不发生屈服变形破坏。常备式钢筋表面应涂防锈油漆，防止雨、污水锈蚀，并用醒目标记指标起重吊装位置。 C2.3.2 堆重平台由承重梁、平台和堆重物组成。可用于 200~4000KN（20~400t）静载方案。平台可用18~25号工字钢平铺而成。堆重物一般为钢锭、特厚钢板、矩形钢块，也可用砂袋或
基桩静载试验-讲义
基桩静载试验、平板载荷试验、锚杆试验 1.基桩静载试验的依据标准 国家标准: 《建筑地基基础设计规范》(GB50007一2002) 《建筑地基基础工程施工质量验收范》(GB50202一2002) 《岩土工程勘察规范))( GB50021一2001) 《湿陷性黄土地区建筑规范})( GB0025一2004)等 行业标准: 建设部： 《建筑基桩检测技术规范》(JGJ106一2003) 《建筑桩基技术规范》(JGJ94—2008) 交通部： 《港口工程桩基规范》(JTJ254一1998) 《港口工程基桩静荷载试验规程》(JTJ255一2002) 《公路桥涵施工技术规范》(JTJ041一2000) 《公路桥涵地基基础设计规范》(JTG D63一2007) 铁道部： 《铁路工程基桩检测技术规程))( TBI0218一2008) 《铁路桥涵地基和基础设计规范》Bl0002.5一2005) 《铁路桥涵施工规范》(TB10203一2002)等。 其他标准： 例如：美国材料与试验协会标准：《深基础轴向抗压静载标准试验方法》(ASTM Dl143) 台湾地区：《基桩轴向静压载重试验法》(CNS 12460 A3302)等。 适用对象：中国大陆地区的外方投资项目，使用国际贷款项目、对外援建工程，台湾、香港、澳门地区及国际投标项目等要求执行的。 对策：试验前要明确执行哪一本规范，以免引起争议。 常用规范要求不同举例： ①GB 50007-2002对堆载法施加于地基的压应力不宜超过地基承载力特征值。 JGJ 106-2003规定堆载法施加于地基的压应力不应超过地基承载力特征值的1.5倍。 二者规定的不同对于堆载法的实施可产生较明显的差异。 ②对于试验终止条件的判定：JGJ106-2003有末级沉降大于前级沉降5倍的规定，GB 50007-2002则无。 ③对于桩的承载力的确定方法：JGJ 106-2003对大直径桩规定了采用相对沉降的方法确定桩的极限承载力， GB50007一2002并无此规定。 ④JGJ l06一2003 、JGJ94一2008两规范对于单桩水平承载力特征值的确定方法不尽相同。 ⑤不同行业制定标准的术语、符号等不尽一致。例如：尽管安全系数取值相同(K=2)，但在TB10002.5-2005称为“单桩容许承载力”，在GB 50007-2002则称为“单桩承载力特征值”。 ⑥上海市地方标准《建筑基桩检测技术规程》(DGJ08-218-2003)的单桩竖向抗压承载力特征值计算方法与行业标准JGJ106一2003差别较大。 ⑦美国材料与试验协会标准ASTM D1143所列静载试验加载方式有标准加载法、循环加载法、等时加
桩基检测合同范本
合同编号: 基桩检测合同 工程名称: 委托单位: 委托项目: 基桩承载力、完整性检测 受委托单位: 签定日期：
基桩检测合同书 依据中华人民共和国合同法、招投标法及其它有关法律、行政法规，遵循平等、自愿、公平和诚实守信的原则，（甲方）委托 （乙方）采用低应变动测法和静载试验法对本工程的桩基进行检测。经双方协商一致，拟定本合同，以示共同遵守。 1. 工程概况 1.1工程名称：。 2. 检测范围、内容及工作安排 2.1根据《建筑桩基检测技术规范》(JGJ106-2003)和《建筑地基基础工程施工质量验收规范》（GB 50202—2002）及相关技术规范的要求，检测本工程抽测各桩的砼完整性和承载能力，并评定其是否满足设计要求。 2.2本工程的检测桩点的数量和位置由监理方和甲方、设计方确定。 2.2.1根据本工程的桩基检测方案进行桩基承载力、完整性检测。 2.3进场检测日期由甲方确定，需提前7天通知乙方。 3. 双方权利与义务 3.1 甲方的权利与义务 3.1.1在现场检测开始前及时向乙方提供桩位图、工程地质勘察报告、桩的施工记录及桩身设计参数等资料。 3.1.2负责做好静压桩桩帽和小应变桩头清理,修筑好吊车运输通道,提供三相电源,为整个工作提供必要保障。 3.1.3 在乙方进行现场检测时,甲方应委派人员在现场辨别确认拟检测的桩位。 3.1.4协调有关各方的关系，提供便利和一般性协作，确保测试工作顺利完成。 3.2 乙方权益和义务 3.2.1严格遵照设计及有关技术规程和行业规范开展检测，对测试数据及提交报告的真实性、准确性和公正性负责。 3.2.2 接受监理方及有关行业主管部门的监督,对检测的桩基负责。 3.2.3在接到甲方通知后需在三天内进入现场进行检测。 3.2.4因乙方提交的检测数据不准确，造成的损失由乙方全权负责。
管桩桩基静载试验要求
管桩桩基静载试验要求 PHC管桩具有抗裂性好、制作速度快、经济性好等优点，在地下车库、防空地下室等场合作为抗拔桩使用的情况越来越广泛。单桩竖向抗拔静荷载试验是检测单桩竖向抗拔承载力最直观、最可靠的方法。 建设部行业标准《建筑基桩检测技术规范》(JGJ106-2003)第5.3.1条明文规定，静载试验前应对试桩进行强度验算。但是条文说明中的验算方法略显笼统，对于指导实践仍不充分。现将实践中管桩抗拔静载试验应注意的问题总结如下。 工程桩施工前为设计提供依据的试桩一般在地表进行，同时随着地下车库、防空地下室等开挖深度越来越大，限于基坑开挖、基础工程施工不便及施工工期等方面因素，很多时候验收性静载试验也是在地表进行。因此，试桩静载试验的预计最大加载量应考虑地面至地下室承台底深度范围内的桩侧摩阻力。试桩接长段一般与工程桩相同，但是要注意验算试桩接长段的结构承载力是否满足预计最大加载量要求。试桩的接长段不能不假思索地照抄照搬工程桩的设计，仍然采用同型管桩，可视试桩与工程桩加载量差异的大小，选择更改试桩桩型，如AB型管桩替换为B型管桩或工厂定制生产（如增加预应力筋或非预应力筋、加厚端板等）。 （1）在设计抗拔试桩时，除验算桩身结构强度外，抗裂验算同样不能缺少。当静载试验加载量大于试桩的开裂荷载时，试桩桩身混凝土开裂，出现一条或多条环形裂缝，实测的桩顶上拔量实际上已不单是桩
顶的上拔量，还包括桩身裂缝宽度在内。同时，桩顶上拔量可能会出现明显的突变。上拔量数据失真，必定造成试验结果失真，不能真正反映客观情况。 （2）《建筑基桩检测技术规范》(JGJ106-2003)第5.3.1条明文规定，对有接头的管桩应进行接头强度验算。在实际的工程中发现，管桩接头焊缝处发生质量事故的几率很大，因此管桩用于抗拔桩时应验算连接焊缝，尤其是对于静载试验在地表进行的情况，试桩接长段与下段工程桩的焊接接头更需进行强度验算。为确保试桩的接头不提前破坏，建议加载量较大时应在试桩接长段与下段工程桩的焊接处另外增加焊接钢板。 （3）抗拔静荷载试验一般采用在管桩内混凝土填芯的同时，内插钢筋的做法传递上拔力，同时要对填芯混凝土与管桩内壁的黏结力进行验算，因黏结力不足，造成填芯与内壁之间的黏结破坏，会导致试验失败。为提高黏结力，可采取适当缩小端板内径、灌芯混凝土掺入适量微膨胀剂等措施。 （4）内插主筋的强度满足规范要求，但是锚固长度不满足混凝土结构设计规范的构造要求，同样会造成试验提前终止。主筋传递上拔力是依靠主筋与填芯混凝土之间的黏结力来实现的，锚固长度不足造成黏结提前破坏，主筋强度不能充分发挥，因此应注意内插主筋的锚固构造要求。 （5）端板上预应力钢棒锚固孔台阶易产生冲切破坏，另外，端板上焊

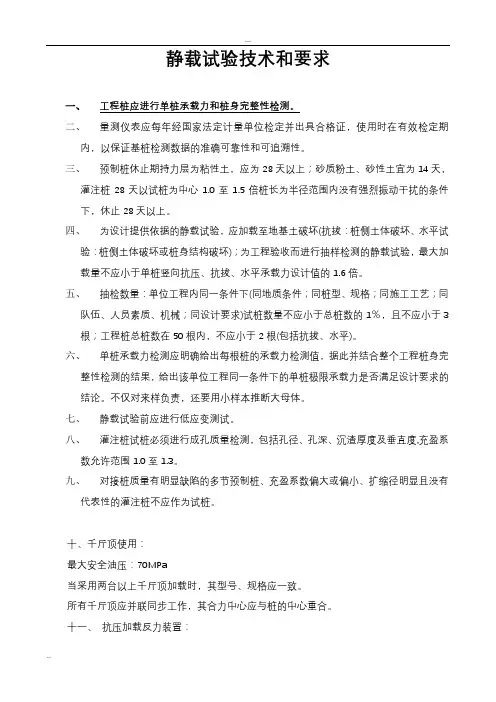

静载试验技术控制以及规范要求
