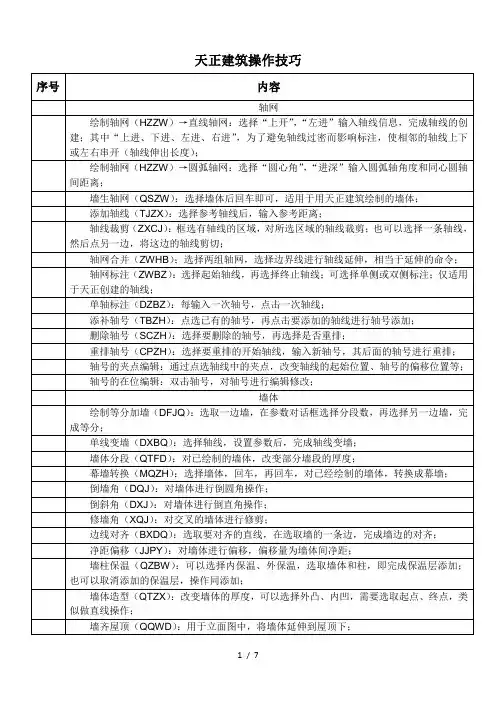

天正建筑操作大全
CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。所以很多设计院还是在用天正Ⅱ系列的工具集软件。我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图
在做施工图设计时，做平面图成了最主要的步骤之一。以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图
立面图的画法和平面图的画法主体上的差别不大。但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。这时候标高标注已经不准确了。要达到准确的标注可以在0.000标高处标一个标高。如图所示，把图向上移动48288就可以准确进行标高标注了。
3.是否觉得外包线命令总有那么多毛病，画立面的时候建立一个e_wall2，除了要生成外包线的墙线使用默认图层，其他外墙线都归到e_wall2，这样外包线命令就不会出错了。
剖面
1.画剖面的时候我们会把平面轴线标注拷贝过来使用，这个时候用轴号都是有一定旋转状态的。轴线修改里边取消外偏命令能轻松把轴号改变为正常的样式。
2.把剖切墙线属性转成平面墙线，可以用插入门窗的命令插入，修改剖面窗；可以使用加窗套命令生成窗台和挑檐。
8﹒1
天正建筑软件简介
Tarch 是北京天正公司在AutoCAD 平台上开发的建筑设计专业软件，随着CAD 版本的不断提升，天正建筑软件也在不断优化、改革，其绘制建筑施工图的能力越来越强大。本节将以Tarch7.0 为例，介绍建筑施工图的绘制方法。一、天正建筑软件图形界面与建筑设计流程（一）天正的图形界面天正图形界面如图8-1 所示。Tarch7.0 的主要功能都列在“折叠式”三级结构的屏幕菜单上，上一级菜单可以单击展开下一级菜单，同级菜单相互关联，展开另一个同级菜单时，原来展开的菜单自动合拢。二到三级菜单是天正建筑的可执行命令或者开关项，当光标移到菜单上时，AutoCAD 的状态行会出现该菜单功能的简短提示。有些菜单项无法完全在屏幕可见，为此可用鼠标滚轮上下滚动菜单快速选取当前不可见的项目。另外，也可以在一级菜单上单击鼠标右键展开下一级菜单。
图8-1TArch 图形界面
152
（二）建筑设计流程
创建工程
轴（柱）网布置
创建墙体
房间设计
插入门窗
楼梯楼板
台阶坡道
阳台散水
屋顶设计
完成平面图设计，图纸加入工程
系统自动生成立面及剖面图
立剖面深化，图纸加入工程
图8-2 建筑设计流程
8﹒2
天正命令的的执行方法
天正建筑软件大部分功能都可以在命令行键入命令执行，屏幕菜单、右键快捷菜单和键盘命令三种形式调用命令的效果是相同的。键盘命令以全称简化的方式提供，“双线直墙” 如→“SXZQ” ，采用汉语拼音的第一个字母组成。少数功能只能菜单点取，不能从命令行键入，如状态开关。Tarch7.0 的命令格式与AutoCAD 相同，但选项改为快捷键直接执行的方式，不必回车，如“直墙下一点或〔弧墙（A）/矩形画墙（R）/闭合（C）/回退（U）〈另一段〉” 〕：，键入“A”“R”“C” 、、、或“U”均可直接执行。初始设定Tarch7.0 为用户提供了初始设置功能，
通过选项对话框进行设置，分为“天正基本设定” 与“天正加粗填充”两个页面。（一）基本设定用于设置软件的基本参数和命令默认执行效果，用户可以根据工程的实际要求对其中的内容进行设定，如图所示。（二）加粗填充专用于墙体与柱子的填充，提供各种填充图案和加粗线宽，并有“标准”和“详图”两个级别，由用户通过“当前比例”给出界定，当前比例大于设置的比例界限，就会从一种填充与加粗选择进入另一种填充与加粗选择，有效地满足了施工图中不同图纸类型填充与加粗详细程度不同的要求。
154
8﹒3
1、绘制建筑平面图
任务
（a）底层平面图
（b）标准层平面图
155
（c）顶层平面图
（d）屋顶平面图图 8-3 建筑平面图
156
2、利用建筑平面图生成建筑立面和建筑剖面图
（a）
（b）
157
（c）
（d）图 8-4 建筑立面图
158
图 8-5 建筑剖面图
8﹒4
绘制步骤
（一）、绘制建筑平面图 1、建立柱网选择“轴网柱子”菜单→“绘制轴网”命令后，显示“绘制轴网”对话框，在对话框右侧选择数据，输入开间间距、进深间距，如图 7—6 所示。如果数据不一致，可以点击电子表格“轴间距”或“键人”栏中的数据进行修改。修改完成后单击“确定”按钮，在绘图区单击鼠标左键，生成轴网。（注意：先只输入主要轴线，附加轴线暂不输入）
参数说明： 1．上开：上方标注轴线的开间尺寸。 2．下开：下方标注轴线的开间尺寸。 3．左进：左方标注轴线的进深尺寸。 4．右进：右方标注轴线的进深尺寸。 5．夹角：输入开间与进深轴线之间的夹角数据，默认为夹角90‘的正交轴网。 6．键人：键人一组尺寸数据，用空格或英文逗号隔开，回车，数据输入到电子表格中。
图 8-6“绘制轴网”对话框
159
图 8-7 轴网图 2、标注轴网选择“两点轴标”菜单命令后，在绘图区域选择起始轴线的位置，显示“绘制轴网”对话框，在对话框中选择“标注双侧尺寸”，然后选“确定”，标注后如图 8-8
图 8-8 标注后的轴网图 3、添加附加轴线添加轴：柱网轴线→添加轴线→选择参考轴线→点击③轴→新增轴线是否为附加轴线→选Y→偏移方向→在绘图区点击③轴右边的区域→距参考轴线的距离→键盘输入 2100。命令行显示如图 8-9 添加附加轴线后的图如图8-10
图 8-9
命令行显示的操作顺序
图 8-10 添加附加轴线后的图同理添加 1/C、1/B、1/7 等轴线，如图 8-11 D、E 轴线号重叠，采用夹点编辑的方法拖开。
图 8-11 添加完附加轴线后的图
161
4、绘制墙体墙体→绘制墙体→在“绘制墙体”对话框中选取要绘制墙体的左右墙宽组数据，左宽 120、右宽 120；选择一个合适的墙基线方向，然后单击下方工具栏图标，在“直墙绘制”进入绘制墙体，如图 7—12 所示。绘制后的墙体如图 8-13
图 8-12 “绘制墙体”对话框
如图 8-13 绘制后的墙体 5、绘制门窗、选择“门窗”→“门窗”菜单后，显示如图 8-14 所示“门窗参数”对话框选插入 C1 窗：，输入窗的其它参数如图 8-15 所示→选择依据两侧轴线等分插入
→点击 A 轴上 2～4 轴间的墙体→按指定参考轴线〔S〕/门窗个数（1～2）〈1〉→选“1”。同理插入 C2、C4、C5、M2,MC1 如图 8-16 所示。 2 C4、C5、M2,MC1
162
图 8-14
“门窗参数”对话框
图 8-15
窗的其它参数图
图 8-16
参数说明按对话框最下方工具栏的门窗定位方式从左到右依次讲述；1．自由插入。可在墙段的任意位置插入，速度快但不易准确定位，通常用在方案设计阶段、， 2．顺序插入。以距离点取位置较近的墙边端点或基线端点为起点，按给定距离插入选定的门窗。 3．轴线等分插入。将一个或多个门窗等分插入到两根轴线间的墙段等分线中间，如果墙段内没有轴线，则该侧按墙段基线等分插入，如图 7—17 所示。 4．墙段等分插入。此命令在一个墙段上按墙体较短的一侧边线插入若干个门窗，按墙段等分使各门窗之间墙垛的长度相等，如图 7—18 所示。
图 8-17 轴线等分插入
图 8-18 墙段等分插入
163
插入门 M1: 选
，输入门的其它参数，并双击门窗参数对话框中的门立面图，选择门的类型→选择实木门→选实木工艺门 3→点击
，如图 8-19 所示→选择依据垛距定距
→取垛距为 60，如图 8-20 所示→点击 B 轴上 3～4 轴间偏向 4 轴的墙体→插插入入门 M1，用夹点编辑的方法调整门的开启位置和方向。同理插入:M2 （注：M2 和 M3 为玻璃门）同理插入 2、M3 如图 8-21 所示。
图 8-20
门窗参数图
图 8-19
天正图库管理系统图
图 8-21
插入部分门窗后的平面图
164
插入转角窗 C3:门窗→转角窗→将转角窗对话框中：窗编号改为 C3；窗高改为 1500；窗台高改为 900，如图 8-22 所示→命令行显示：请选取墙内角→点取 1 和 B 轴交界处的内墙角→观察变成虚线的墙，输入转角距离：960→观察变成虚线的墙，输入转角距离：480 →命令行显示：请选取墙内角→点取 11 和 B 轴交界处的内墙角→观察变成虚线的墙，输入转角距离：480→观察变成虚线的墙，输入转角距离：960，如图 8-23 所示。
图 8-22
绘制角窗对话框
图 8-23 6、绘制楼梯、
插入角窗后的平面图绘制标准层楼梯：绘制标准层楼梯：楼梯其它
→双跑楼梯→出现“矩形双跑楼梯”对话框→楼梯参数：楼梯高度： 2800；梯间宽：2160；井宽：60；踏步数：18；踏步宽：250→休息平台：矩形；宽度：1130→踏步取齐：齐楼板→扶手边梁：扶手高度：900；扶手宽度：60；扶手距边：0；自动生成内侧扶手→层类型：中间层；如图 8-24 所示→确定，点取 E 和 5 轴交点内墙角→双击“上”，改为“上 18”；双击“下”，改为“下 18”。如图 8-25 所示。
图 8-25 楼梯图绘制底层双跑楼梯：双跑楼梯绘制底层双跑楼梯：复制标准层平面图，在复制后的标准层平面图中双击楼梯→出现矩形双跑楼梯对话框，将“层类型”改为“首层”，确定。→删除“下 1 8”及其箭头，如图 8-26 所示。绘制底层直跑楼梯：绘制底层直跑楼梯：在底层双跑楼梯的起步处绘制一根构造线→楼梯其它→梯段参数：梯段高度 900；梯段宽度 1050；梯段长 1250；踏步高度 150；踏步宽度 250；踏步数 6；无剖断→确定→点击平面空白处任意点→将楼梯旋转 180°→将直跑楼梯向下移动 900：点移动工具条，选择对象，选直跑楼梯，指定基点或位移，在直跑楼梯上点击任意点，指定位移的第二点：＠0，0，-900，确定。→移动单跑楼梯：以单跑楼梯的右下点为基点，将其移动到⑦轴墙与构造线的墙身左交点处。→复制“上 18”的文字及箭头至直跑楼梯处，双击“上 18”，改为“下 9”，如图 8-27 所示。图 8-26 底层矩形双跑楼梯 7、绘制底层楼梯间入口门洞：绘制底层楼梯间入口门洞底层楼梯间入口门洞：（1）先将墙改为高 2300，底标高-900 的墙删除 E 轴上 5～7
轴上的 C4 窗→将 E 轴上 5～7 轴上的墙体向下移动 1400 →改墙高为 2300：“墙体”菜单→墙体工具→改高度→选择墙体、柱子或墙体造改墙高为 2300：型：点击 E 轴上 5～7 轴上的墙体→新的墙体高度（2800）:2300→新的标高（-1400）： -900→是否维持窗墙底部间距不变（Y/N）:N→确定。（2）插入 1800×2100 的洞口“门窗”→门窗→矩形洞口，选轴线间插入，其它参数如图 8-28 所示→点击 E 轴上 5～7 轴上的墙体，→指定参考轴线[S]/门窗个数(1~ 1)<1>，确定。
图 8-27 底层楼梯平面图 8-28 矩形洞对话框 8、绘制底层散水、楼梯其它→散水→出现“散水”选项卡：室内外高差：900；散水宽度：600；偏移外墙皮： 0；勾选:创建室内外高差平台→请选择构成一完整建筑物的所有墙体（或门窗）→选择一层平面所有的墙体→回车。如图 8-29 所示。
图 8-29 9、绘制阳台、
底层散水图
绘制底层阳台：楼梯其它→阳台→阳台轮廓的起点：点取 A 轴和 2 轴交点墙角的墙外皮交点→然后用光标引导方向输入 1500→用对象捕捉和对象追踪的方法追踪出阳台水平方向外边线与 10 轴外墙边线的交点→最后点取侧栏板与墙外皮的交点作为阳台终点→回车结束→命令行继续提示：选择所邻接的墙（或窗）柱→空回车，则接着出现下一行提示→是否认为两端点接邻一段直墙？（Y/N）〔Y〕;空回车→出现阳台对话框，填写相关数据如图 8-30 →点确定；阳
台如图 8-31 所示。同理绘制5～7 轴间 E 轴上的雨篷，阳台对话框中的取值如图8-32 所示。同理绘制标准层、顶层的阳台和顶层阳台盖板。
图8-30 阳台对话框
图8-31 阳台平面图
图8-32
绘制雨蓬对话框
168
10、修改标准层楼梯入口处的墙体位置、将E 轴上5～7 轴上的墙体向下移动1400：点移动工具条，选择对象：选E 轴上5～7
轴上的墙体及C4 窗，指定基点或位移，在 E 轴上5～7 轴上的墙体点击任意点，指定位移的第二点：＠0，0，-1400，确定。11、11、绘制六层平面图⑴改 E 轴上5～7 轴上的墙体高度复制标准层平面图→ 改E 轴上5～7 轴上的墙体高度：改墙高为4200：“墙体”菜单→ 墙：体工具→ 改高度→ 选择墙体、柱子或墙体造型：点击E 轴上5～7 轴上的墙体→ 新的墙体高度（2800）:4200→ 新的标高（-14 00）：-1400→ 是否维持窗墙底部间距不变（Y/N）:Y→确定。※也可以双击 E 轴上5～7 轴上的墙体→ 出现墙体编辑对话框→ 将对话框中墙高改为4200 即可。如图8-33 ⑵改楼梯形式双击平面图中的楼梯间→ 出现矩形双跑楼梯对话框→ 将层间类型改为“顶层” ，删除“上18”的文字和箭头即可。12、12、绘制屋顶平面图⑴绘制屋顶平面图复制标准层平面图→ 删除所有内墙和外墙上所有门窗及楼梯→
将墙高改为1m: “墙体”菜单→ 墙体工具→ 改高度→ 选择墙体、柱子或墙体造型：框选所有的墙体→ 新的墙体高度（2800）:1000→ 新的标高（-1400）：0→ 是否维持窗墙底部间距不变（Y/N）:Y→确定。双击阳台→ 出现阳台对话框→ 改栏板高为200 即可。图8-33 墙体编辑对话框⑵绘制1～1/4 轴和1/7～11 轴间的外墙天沟：楼梯其它→阳台→ 阳台轮廓的起点：点取1 轴和E 轴交点墙角的墙外皮交点→然后用光标引导方向输入600→ 用对象捕捉和对象追踪的方法追踪出天沟水平方向外边线与1/4 轴外墙边线的交点→ 最后点取侧栏板与墙外皮的交点作为阳台终点→ 回车结束→ 命令行继续提示：选择所邻接的墙（或窗）柱→ 空回车，则接着出现下一行提示→ 是否认为两端点接邻一段直墙？（Y/N）〔Y〕;空回车→ 出现阳台对话框，填写相关数据如图8-34 → 点确定；天沟如图8-35 所示。
图8-34 天沟对话框
图8-35
天沟平面图
169
13、门窗标注、尺寸标注→ 门窗标注→ 起点：点取2～4 轴间A 轴外一点P1→终点：点取2～4 轴和A～B 轴间平面空间内一点P2 如图8-36 所示）选择其它墙体：→ 框选A 轴上其它墙体→ 确定。同理：标注其它墙体上门窗尺寸。（二）绘制建筑立面图
1、创建楼层表图8-36 门窗标注示意图“文件布图”→ 工程管理→ 新建工程→ 输入新的工程文件名：宿舍→ 单击“保存”按钮→ 在本图
上框选标准层的区域范围→打开所绘制的平面图→ 点“框选标准层”按钮→ 对齐点：点击A 轴和2 轴的交点→ 将层高改为2800。同理：输入2～5、6 和7 层平面，如图8-37 所示。
图8-37 创建楼层表示意图2、生成立面图点击“建筑立面”按钮→ 请输入立面方向或〔正立面（F）/背立面（B）/左立面（L）/右立面（R）〕:F→ 请选择要出现在立面上的轴线：点选1、11 轴→ 回车，出现“立面生成设置”对话框（如图8-38 所示）→ 在“标注”选项框内去掉：左侧标注和绘制层间线→ 确定生成1-11 立面图→ 添画屋顶线→ 在轴号圈内双击→ 输入1 或11。
图8-38 “立面生成设置”对话框
170
标注图名：“符号标注”→ 图名标注→ 出现“图名标注”对话框→ 输入“1-11 立面图”如图8-39 所示→ 点击绘图区图名标注位置（如图8-4 a 所示）。
图8-39 图名标注对话框同理：生成立面8-1、A-E 和E-A 立面图,如图8-4b、c、d 所示。（三）绘制剖面图1、作剖切线用多段线作剖切线的参考线P1—P2—P3—P4 如图8-40 所示
图8-40 P1～P4 参考线图“符号标注”→ 剖面剖切→ 请输入剖切编号〈1〉：空回车→ 点取第一个剖切点P1→点取第二个剖切点P2→ 点取下一个剖切点P3→ 点取下一个剖切点P4,回车→
171
点取剖视方向：点取P4 左边任意点。2、生成剖面图
点“建筑剖面”按钮
→ 选择一剖切线：点选已绘制好的剖切线→ 请选择要出现在剖面
图上的轴线：点选D、1/B 和A 轴轴线→ 出来“剖面生成设置”对话框，如图8-41 所示→ 点“生成剖面” ，生成剖面如图8-42 所示。
图8-41 所示“剖面生成设置”对话框
图8-42 初生成的剖面3、剖面细化和修整
172
（1）梯板填充“剖面”→ 剖面填充→ 选择对象：点选需填充的某个楼梯边线，空回车→ 出现“请点取所需的填充图案”对话框→ 点选“涂黑”→确定。同理：填充其它需要填充的梯段板。（2）门窗过梁“剖面” 门窗过梁→ 选择要加过梁的剖面门窗：→ 用右框选整个剖面图，空回车→ 输入梁高〈120〉：180，空回车。（3）双线楼板“剖面”→ 双线楼板→ 请输入楼板起始点：点击底层楼面与 A 轴墙右侧的交点→结束点：点击底层楼面与1/B 轴墙左侧的交点→ 楼板顶面标高（0）空回车→ 楼板的厚度：（向上加厚取负值）〈120〉：空回车。同理：画出其它双线楼板。画顶层双线楼板：在顶层作构造线→ 然后再将构造线向下偏移300 和500→ 绘制出斜向的双线楼板（起点：在 A 轴墙右侧与偏移了300 的构造线的交点；结束点：在D 墙左侧与偏移了500 的构造线左侧的交点。）（4）填充楼板及阳台板用CAD 中的方法或天正剖面填充的方法进行填充（“剖面”→ 剖面填充→选择对象：点选需填充的某个楼板的边线，空回车→ 出现“请点取所需的填充图案” 对话框→ 点选“涂黑”→确定）（5）添画楼梯梯口
梁（截面尺寸为200×300）和B 轴处的楼面梁，如图8-5 所示（6）添画楼梯扶手“剖面”→ 参数栏杆→ 出现“楼梯栏杆参数”对话框，设置好参数后如图8-43 所示→ 确定→ 请给出剖面楼梯的插入点: 点击梯段起点与地面线的交点→ 得到第一段栏杆。同理：画出其它段的栏杆。
图8-43 剖面楼梯栏杆参数对话框（7）扶手接头“剖面”→ 扶手接头→ 请点击第一组接头线：点击第一端楼梯上端扶手→ 再点取第
173
二组接头线：点取相邻段的上一节楼梯下端扶手→ 扶手接头的伸出长度（150）空回车→ 得：到一个扶手接头。同理：画出其它接头扶手。画第一段下部扶手：“剖面”→ 扶手接头→ 请点击第一组接头线：点击第一端楼梯上端扶手→ 再点取第二组接头线：点击第一端楼梯上端扶手→ 扶手接头的伸出长度（150）：空回车→ 得到起点扶手接头。同理：画出顶层顶部接头扶手。如图8-5 所示
天正CAD怎么画一个实心柱子和一个空心柱子?
2009-7-28 12:27
提问者：shasha755|浏览次数：1944次
天正CAD 我画一排柱子改其中一个柱子（把实心变成空心）就全部改了怎么能只改
用填充命令H 或者天正里有快捷键，在画直线椭圆那一竖排最下面倒数第二个（每一个人的天正可能会有一点不一样，你把鼠标放在上面会显示中文）
天正过期你可以去电脑控制面板你修改你电脑的时间修改程2010年就可
以用了或者我有天正8.0的安装程序你百度嗨我发给你
用天正画的柱子是空心的怎么填充啊
在天正的右下角,填充那里点下就可以了.
天正建筑在线教学[教学下载]
轴网与柱
创建直线轴网直线轴网标注与编辑
创建连接的弧轴网创建与标注圆轴网
柱子
创建与编辑柱子创建角柱与构造柱
创建与编辑异形柱
墙体
创建墙体异形立面创建山墙
编辑墙体墙体特性与加粗填充
创建与编辑玻璃幕墙虚墙与搜索房间面积
墙保温层的创建与填充
门窗
创建门窗与多层门窗带形窗和角凸窗
创建组合门和密闭门异形洞与不贯通洞口
工程管理与门窗检查门窗原型制作与入库
门窗自动编号工程管理与门窗总表
创建门窗装饰套角窗与带形窗的分格
房间与屋顶
创建房间与面积公建卫生间的布置
创建任意坡顶屋面创建与编辑踢脚线
创建标准双坡屋面创建和编辑老虎窗
立面与剖面
工程管理与建筑立面修改立面与替换门窗
用户制作立面门窗替换立面阳台加坡顶
建筑剖面与本层剖面创建柱立面线
直接绘剖面墙与门窗创建剖透视模型
图块图库与图案
天正图块的插入与修改玻璃与木纹图案的填充
天正图块的入库与重制创建自定义填充图案
天正图库的库文件管理创建自定义线图案
文字与表格
天正文字的相关命令天正表格的相关命令
尺寸与符号标注
天正CAD快捷键大全
天正CAD快捷键大全 “左手键”快捷命令表 A *ARC 创建圆弧 AD *ATTEDIT 改变属性信息 AA *AREA 计算对象或指定区域的面积和周长 AG *ALIGN 将对象与其他对象对齐 AP *APPLOAD 加载或卸载应用程序 AR *ARRAY 阵列 AT *MATCHPROP 将选定对象的特性应用到其他对象 ATT *ATTDEF 创建属性定义 AV *DSVIEWER 鸟瞰视图 B *BLOCK 创建块 BD *BOUNDARY 从封闭区域创建面域或多段线 BR *BREAK 打断选定对象 C *CIRCLE 创建圆 CA *CAL 计算算术和几何表达式 CC *COPY 复制对象 CF *CHAMFER 为对象的边加倒角 CT *CUTCLIP 剪切图形 CR *COLOR 设置新对象的颜色 D *DIMSTYL E 创建和修改标注样式 DA *DIMANGULAR 创建角度标注 DB *DIMBASELINE 从上一个标注或选定标注的基线处创建标注DC *DIMORDINATE 创建坐标点标注 DD *DIMDIAMETER 创建圆和圆弧的直径标注 DE *DIMLINEAR 创建线性标注 DG *DIMALIGNED 创建对齐线性标注 DR *DIMRADIUS 创建圆和圆弧的半径标注 DT *DIST 测量两点之间的距离和角度 DV *DVIEW 定义平行投影或透视视图 DZ *LEADER 创建连结注释与几何特征的引线 E *ERASE 从图形中删除对象 ED *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ES *ELLIPSE 创建椭圆 EG *LENGTHEN 修改对象的长度和圆弧的包含角 EX *EXTEND 延伸对象 ER *LAYER 管理图层和图层特性 EE *LINETYPE 加载、设置和修改线型 F *FILLET 倒圆角 FC *POLYGON 创建闭合的等边多段线 FD *OPEN 打开现有的图形文件 FE *EXPORT 以其他文件格式输出 FF *LINE 创建直线段 FG *PLINE 创建二维多段线 FGE *PEDIT 编辑多段线和三维多边形网格 FW *LWEITH 设置线宽、线宽显示选项线宽单位 FS *OFFSET 偏移 FT *FILTER 为对象选择创建过滤器 FV *MOVE 移动对象 FX *PROPERTIES 控制现有对象的特性 第 1 页
天正建筑快捷键命令大全 (2)
天正建筑命令快捷键大全一 轴网菜单 重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序 倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制 单轴变号DZBH 只改变图中单根轴线的编号 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸 墙生轴网QSZW 在已有墙中按墙基线生成定位轴线 删除轴号SQZH 在已有轴网上删除轴号, 其余轴号自动重排 添补轴号TBZH 在已有轴号基础上，关联增加新轴号 添加径轴TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号 添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号 轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分 轴改线型ZGXX 切换轴线的线型 墙体菜单 边线对齐BXDQ 墙基线不变, 墙线偏移到过给定点 单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象 倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好 等分加墙DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界 改墙厚GQH 批量改墙厚: 墙基线不变,墙线一律改为居中 改外墙高GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略 改外墙厚GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行 绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型 墙保温层JBWC 在墙线一侧添加保温层或撤销保温层 加亮外墙JLWQ 亮显已经识别过的外墙 矩形立面JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形 净距偏移JJPY 按墙体净距离偏移平行生成新墙体 平行生线PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧 墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口QDFK 打开和闭合墙端出头的封口线 墙体造型QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体 识别内外SBNW 自动识别内外墙, 适用于一般情况 修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型 异型立面YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面 指定内墙ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况 指定外墙ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况 门窗菜单 编号复位BHFW 把用户移动过的门窗编号恢复到默认位置
天正软起TGS3说明书
TGS3系列软起动 1概况 TGS3系列软起动器是融合了最新的电机控制理论和电机保护技术及现代计算机技术的新型设备，是早期用于电动机起动的星/三角转换、自耦降压、磁控降压等起动设备的理想替代产品。其主要作用有一下几个方面： ○第一：有效降低了电动机的起动电流；可减少配电容量，避免电网增容投资。 ○第二：减少了电动机及负载设备的起动应力；延长了电动机及相关设备的使用寿命。 ○第三：软停机功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。○第四：具有六种独特的起动模式，以适应复杂的电机和负载情况，达到完美的起动效果。○第五：具有完善可靠的保护功能，有效的保护了电动机及相关生产设备的使用安全。 ○第六：电动机软起动器智能化、网络化技术的应用使得电机控制技术适应了飞速发展的电力自动化技术的更高要求。 2型号说明 3主要技术指标 TGS3系列软起动器适用于AC380V，50HZ，5.5—400KW各种鼠笼型电动机。 ○软起动起始电压：30%~70%倍额定电压； ○软起动时间：2~60S； ○软停止时间：0~60S； ○起动延时：0~999S； ○软起动限流范围：50~500%倍额定电流； ○继电器延时输出：0~999S； ○起动控制模式：0限流；1电压；2突跳＋限流；3突跳＋电压；4电流斜坡；5双闭环；六种控制模式。
○停机模式：软停，自由停车； ○控制方式：键盘、外控等8种控制方式； ○标准模拟电流输入：0~20ma； ○过载倍数设定范围：100%~130%； ○软起动过热保护范围：80±5℃ ○软起动工作电源电压：AC380V/50—60HZ； 4软起动器控制面板（TGS3）按键说明 准备READY运行PASS故障ERROR A S % 设置SET 确认 YES 停止 STOP 起动 RUN l开机状态：只有在准备指示灯亮且显示REDAY时按起动键才可起动电机。初次上电时显示REDAY 表示准备。 l延时状态：准备或故障状态指示灯闪动表示间隔延时，显示dEXXX且倒计时表示起动延时。 l起动和停止键：在软起动过程中，显示器显示－XXXX,指示起动电流值，此时只有停止键起作用，不能进入设置和帮助提示菜单，同时准备、运行、故障三个指示灯均不亮。在软停过程中，显示器显示_XXXX，指示电机电流值，此时只有起动键起作用，不能进入设置和帮助提示菜单，同时准备、运行、故障三个指示灯均不亮。停止键兼有复位故障状态的功能。 l设置键：在非帮助状态下，按设置键进入设置菜单，显示FX:XXX;再按设置键，冒号闪动，表示可以修改冒号后面的参数。在冒号闪动时按确认键，若数据已被修改，则显示good，并连响两声，表示新数据已被保存，然后退出。若不想保存新数据，则按设置键，冒号停止闪动同时恢复原来的数据，再按确认键退出。也可按停止键直接退出。 l确认键：在非设置状态下，按确认键进入帮助菜单，显示HX:XXX，再按确认键退出。也可按停止键退出。在设置状态下，按确认键保存新数据并退出设置状态。 l增、减键：在设置菜单中，冒号不闪时按增减键可改变功能号，冒号闪动时按增减键则改变数据。按住增、减键超过1秒时，数据将快速连续增减。在帮助菜单中按增减键改变功能号及相应的提示信息内容。在旁路运行指示灯亮时，且未进入设置和帮助菜单，则显示AXXX，表示电机运行电流，此时按增减键，可依次选择显示PXXXX或HXXXX。其中PXXXX表示电机视在功率；HXXXX表示电机过载热平衡系数,当HXXXX指示大于100％时，将过载保护，显示Err08。
CAD天正电气快捷键
Q 圆QQ 圆弧W 打开图层WW 打开所有层E 擦除EE 擦除设备R 旋转RR 镜像T设备替换A 关闭图层AA面积计算S 延伸SS 修改文字D 平面布线DD 量距F 线FF 多线G 任意布置GG沿墙布置Z 放大ZZ 格式刷X 打散XX 查找C 复制CC 设备翻转V 移动VV 设备移动B 过滤选择BB天正拷贝LL, *PMBX 平面布线QB, *YQBX 沿墙布线RB, *RYBX 任意布线DX, *DZDX 断直导线BX, *BDXS 标导线数JT, *YXJT 沿线箭头1， *LAYLCK 锁住选择层2, *LAYULK 解锁选择层3, *LAYTHW 解冻所有层 天正7.0软件自带 DD, *xgwz—修改文字 CP, tzkb――图纸拷贝 00, *tcgl――图层管理 11，*ColseSeiLayer――关闭选择层 12，*OpenLayer――打开所有层？ 33, *OpenAllLayer――打开所有层 44, *LockSeiLayer――锁定选择层 55, *UnLockSeiLayer――解锁选择层 66, *OpenSeiLayer――只开选择层 可根据自己的习惯在软件里稍作快捷键的改动 改动方法：工具—自定义—编辑自定义文件—参考程序，打开后找到相应的字母（快捷键的设置在此文本比较靠后面的位置），根据自己的习惯改动便是。 绘图命令栏 直线Line 构造线XLine 多段线PLine 正多边形POLygon 矩形RECtang 圆弧Arc 圆Circle 修订云线revcloud 样条曲线SPLine 椭圆ELlipse 椭圆弧ELlipse 插入块Insert 创建块Block 点POint 填充bHatch 面域REGion
天正建筑命令大全整理篇详解
天正建筑命令快捷键大全一 1 轴网菜单 2 重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序 3 4 倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制 5 单轴变号DZBH 只改变图中单根轴线的编号 6 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 7 两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸 8 墙生轴网QSZW 在已有墙中按墙基线生成定位轴线 9 删除轴号SQZH 在已有轴网上删除轴号, 其余轴号自动重排 10 添补轴号TBZH 在已有轴号基础上，关联增加新轴号 添加径轴TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号 11 12 添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号 13 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号 14 15 轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分 轴改线型ZGXX 切换轴线的线型 16 墙体菜单 17 边线对齐BXDQ 墙基线不变, 墙线偏移到过给定点 18 19 单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象 20 倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好 21 等分加墙DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界 22 改墙厚GQH 批量改墙厚: 墙基线不变,墙线一律改为居中 23 改外墙高GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略 24 改外墙厚GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行 25 绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型 26 墙保温层JBWC 在墙线一侧添加保温层或撤销保温层 27 加亮外墙JLWQ 亮显已经识别过的外墙 28 矩形立面JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形 29 净距偏移JJPY 按墙体净距离偏移平行生成新墙体 30 平行生线PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧 31 墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示32 墙端封口QDFK 打开和闭合墙端出头的封口线 33 墙体造型QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体 34 识别内外SBNW 自动识别内外墙, 适用于一般情况 35 修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型 36 异型立面YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面 37 指定内墙ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况 38 指定外墙ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单 39 40 编号复位BHFW 把用户移动过的门窗编号恢复到默认位置
天正使用手册样本
天正建筑8.0要点难点 -01-07 09:50:06作者：天正客服来源：本站浏览次数:41039 一、综述 1.TArch&0 概述 对中国的工程设计行业而言，过去是二维设计蓬勃发展的一个时代，而现在计算机技术的发展，使得用户完全能够用过去二维CAD相当的输入，同时完成二维图纸和逼真的三维模型。三维设计有利于提高设计质量并及时发现和解决早期设计中隐藏的错误，同时能够提供更加生动的设计素材，既便于和业主交互，又提供给设计者更多的想象和创造空间，为下一步的建筑节能及日照分析也提供了便利。另外，一个完整的建筑设计是各个专业密切配合完成的，而各个专业的配合度则取决于两点：其一是可相互沟通的建筑元件标准；其二是需要一个机制，使得各专业的信息传递最容易, 效率最高，这就是网上设计环境,Internet的发展满足了这一需求，而以模型为基础的软件由于包括了表现在图纸上能够打印输出的图形和与图形表现无直接关系的其它物理参数，使得各个专业软件之间能够经过这个包含在图形中的可认知的信息规则进行沟通。于是从TArch5.0开始，为顺应这些新的需求，天正告别了以往的基本图线堆砌，开始采用以智能化、三维可视化为特征的自定义对象技术构造专业构件，直接绘制出具有专业含义、经得起重复编辑修改的图形对象。自从推出TArch5.0至今，天正建筑软件也经历了六次较大的升级，天正软件开发人员与市场人员根据多年来用户不断的反馈和建议，结合
自身的技术积累，开发出了您今天所看到的天正建筑TArchS.O版本，把由天正建筑软件所推动的专业对象CAD技术推进到一个更高的水平。 2.TArch 8.0 -些新的改逬 *采用单图标选择平台启动天正建筑软件，自动识别当前图形平台安装版本，版本改变后不必重装。 *高效的折叠式菜单系统提供两种可定义的操作风格，可减少命令查找，快速选取命令； *在多平台实现（包括表格、标注、文字等）注释对象的文字在位编辑，方便修改注释文字内容； *用户可选用对象选择预览技术使光标经过对象时即可亮显对象，右击获得相关快捷菜单； *用户界廂新改进，无模式对话框提供自动隐藏特性和快速功能帮助按钮； *支持鼠标快慢击交互技术，控制鼠标右击速度，快击重复上 —命令、慢击选择右键菜单； *改进清除对象选择的方便性，双击绘图区空白处即可取消对象的选择，不必依赖ESC键； *提供可由用户自己定制的图层标准，新图层标准支持按图层定义不同线型、门和窗可分图层绘制; *提供具有图层标准冲突解决功能的【图层转换】命令，随时转换图形的图层标准格式；
天正建筑常用快捷键
天正建筑的快捷键 L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线） POL, *POLYGON（正多边形） REC, *RECTANGLE（矩形） C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分）H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除） X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长） SC, *SCALE（比例缩放） BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角） PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本） 4、视窗缩放： P, *PAN（平移） Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图 5、叽绫曜ⅲ?nbsp; DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注） DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注） DAN, *DIMANGULAR（角度标注）
天正建筑T20命令大全课件.doc
设置菜单 自定义ZDY 进入用户自定义界面修改操作配置、基本界面、工具栏与键盘热键的参数 天正选项TZXX 建筑设计参数和加粗填充图案设置，基本设定对本图有效，高级选项在下次启动以后一直有效 当前比例DQBL 从现在开始设置新的绘图比例 图层管理TCGL 管理天正的图层系统，新建或设置图层标准 轴网菜单 重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序 倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制 轴网标注ZWBZ 选择起始轴与结束轴标注其中各轴号与尺寸 墙生轴网QSZW 在已有墙中按墙基线生成定位轴线 删除轴号SCZH 在已有轴网上删除轴号，其余轴号自动重排 添补轴号TBZH 在已有轴号基础上，关联增加新轴号 添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号 绘制轴网HZZW 包括直线轴网和弧线轴网绘制功能 单轴标注DZBZ 逐个选择轴线，标注不相关的多个轴号 轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分 轴改线型ZGXX 切换轴线的线型 轴网合并ZWHB 将多组轴网延伸到指定对齐边界，成为一组轴网 一轴多号YZDH 用于需要多个轴号共用一根轴线时标注轴网 轴号隐现ZHYX 控制轴网中的轴号隐藏和恢复显示 主附转换ZFZH 修改主轴号为附加轴号，或将附加轴号变为主轴号 柱子菜单 标准柱BZZ 在指定处插入方柱, 圆柱或多边形柱，定义和插入异形柱 构造柱GZZ 在墙角处插入给定宽度和长度的构造柱图例 角柱JZ 在墙角插入形状与墙一致的角柱，可设各段长度 柱齐墙边ZQQB 把柱子对齐到指定的墙边 墙体菜单 边线对齐BXDQ 墙基线不变，墙线偏移到过给定点 单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象 倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好 倒斜角DXJ 按给定墙角中线两边长度生成斜墙, 将墙倒角 等分加墙DFJQ 将一段墙按轴线间距等分，垂直方向加墙延伸到给定边界 改高度GGD 修改已定义的墙和柱的高度与底标高 改墙厚GQH 批量改墙厚，墙基线不变，墙线一律改为居中 改外墙高GWQG 修改已定义的外墙高度与底标高，自动将内墙忽略 改外墙厚GWQH 注意修改外墙墙厚前，应先进行外墙识别，否则命令不会执行
CAD2008使用手册
A utoC AD快速入门 北京奥克博思信息技术有限公司 2013年3月
目录 一、概述 (3) 二、绘图入门 (3) 2.1绘制模式与界面 (3) 2.2新建、打开与存储图形文件 (4) 2.2.1 新建图形文件 (4) 2.2.2 打开与存储图形文件 (4) 点击显示代理图形，确定即可。 (5) 三、基本绘图命令 (6) 3.1绘图工具栏、绘图菜单简介 (6) 3.1.1 直线的绘制 (6) 3.1.2 构造线的绘制 (7) 3.1.3 多段线的绘制 (7) 3.1.4矩形的绘制 (7) 3.1.5正多边形的绘制 (8) 3.1.6 圆弧的绘制 (8) 3.1.7 圆的绘制 (9) 3.2 光标及辅助工具 (9) 3.3图形的选择....................................................................................... 错误！未定义书签。 3.4 绘图界限设置.................................................................................. 错误！未定义书签。 3.5图层设置........................................................................................... 错误！未定义书签。 3.5.1图层的概念............................................................................ 错误！未定义书签。 3.5.2图层设置................................................................................ 错误！未定义书签。 3.5.2图层管理器 (11) 四、基本编辑命令 (12) 4.1修改工具、修改菜单简介 (13) 4.2 对象特性管理器 (14) 五、文字注释与尺寸标注 (15) 5.1 文字输入与编辑 (15) 5.2标注 (15) 5.2.1尺寸标注 (15) 5.2.2 设置尺寸标注样式 (16) 六、简要建筑识图 (19) 七、简要建筑制图 (21) 八、丢失文件找回 (24) 附：CAD快捷键 (26)
天正暖通常用快捷键及技巧删减
天正暖通常用快捷键 F2 实现作图窗和文本窗口的切换 F3: 对象捕捉开关 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制 F8: 正交模式控制 F9: 栅格捕捉模式控制 F11: 对象追踪式控制 1、绘图命令： PO, *POINT（点） L, *LINE（直线） C, *CIRCLE(圆) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆） T, *TXT（文本） BL, *BLOCK（块定义） I, *INSERT （插入块） W, *WBLOCK（定义块文件） DIV, *DIVIDE（等分） di 测量距离id 测量点的坐标 2、修改命令： MA（matchprop)：格式刷CO, *COPY（复制） MI, *MIRROR（镜像） A, *ARRAY （阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） X, *EXPLODE （分解） T, *TRIM（修剪）（与剪切的方法相同，炸不开也无法剪切时，它可以做到） EX, *EXTEND（延伸） S, *STRETCH（拉伸） SC, *SCALE（比例缩放） Br, *BREAK（打断） Plan 旋转x,y坐标系操作：Plan-w 1. 一些常用的快捷设置： 1.屏幕菜单的打开和关闭：ctrl+＋
2.文档标签的隐藏和显示：ctrl+－ 3.工程管理器的调用：ctrl+～ 4.对象特性表的调用：ctrl+1 2. 运行命令 4.快捷输入。对于习惯用键盘的设计师，通过快捷输入可以提高绘图效率。天正命令默认的快捷输入均取的是相关命令拼音首字母，如“绘制轴网”命令默认的快捷输入就是“HZZW”，设计师可以通过设置\自定义命令来定义快捷输入，或是修改TArch8\sys文件夹下的acad.pgp文件。 5.快捷键。天正目前的快捷键只支持一个按键，即一位字母或一位数字，通过设置\自定义命令可以修改或添加快捷键。 3. 修改对象 1.夹点。选中天正对象后会出现一些蓝色的点，鼠标放在不同位置的蓝色点上面会有相关的操作提示，通过鼠标拖拽可以实现相关操作。在选择夹点的同时按着shift键可以实现多选。部分夹点提供有两种操作，通过ctrl键可以操作进行切换。 2.对象特性表。天正的所有对象都支持对象特性表，可以直接在表中修改其对象的相关属性，另外结合天正的“对象选择”命令可以实现批量性修改，如将某几个房间名称统一改成办公室等，大大提高工作效率。 3.双击修改。天正大部分对象，如墙、门窗等，双击可以直接调出编辑对象框（有个别对象双击是调出对象特性表），在对话框中修改选中对象属性。文字比较特殊，在R16以上平台，双击文字（不管是单独的文字对象还是尺寸或符号标注里的文字）是进行在位编辑操作。 5. 一些数据的创建及存储 在建筑设计中有些数据可能在一个工程中用到后，在另外的工程中也会用到，如果能将其存储下来，有利于以后绘图过程中直接调用。 1.自定义和天正选项里面的默认数据存储在Tarch8\sys文件夹下的TOptionsDef.xml文件中。 2.图层标准。天正默认提供有两个图层标准，对应Tarch8\sys文件夹下的 https://www.360docs.net/doc/3516307488.html,y和https://www.360docs.net/doc/3516307488.html,y文件，而程序当前图层标准则存储在LAYERDEF.DAT文件中。 3.墙厚数据。一旦用绘制墙体命令使用过的墙厚数据程序会自动保存，下次可直接在墙厚列表中选用。 4.房间名称。下图中右侧列表中的常用房间名称可以编辑修改Tarch8\sys文件夹下的spacenam.txt文件。

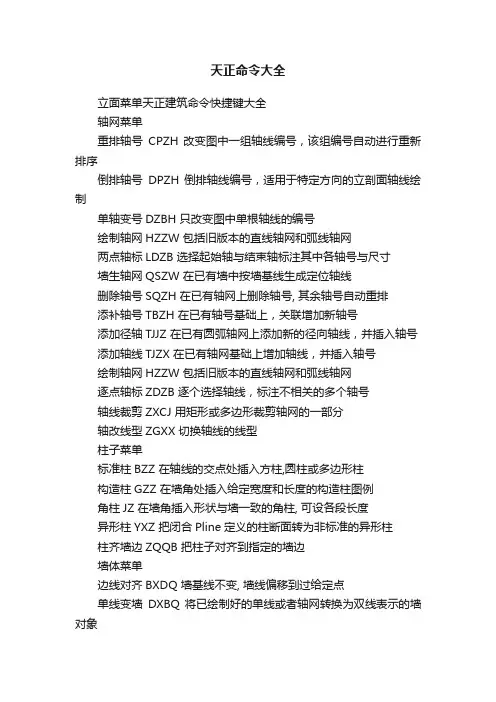

(完整版)天正建筑命令快捷键大全(完整版)
z天正建筑命令快捷键大全一 轴网菜单 重排轴号CPZH 改变图中一组轴线编号，该组编号自动进行重新排序 倒排轴号DPZH 倒排轴线编号，适用于特定方向的立剖面轴线绘制 单轴变号DZBH 只改变图中单根轴线的编号 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 两点轴标LDZB 选择起始轴与结束轴标注其中各轴号与尺寸 墙生轴网QSZW 在已有墙中按墙基线生成定位轴线 删除轴号SQZH 在已有轴网上删除轴号, 其余轴号自动重排 添补轴号TBZH 在已有轴号基础上，关联增加新轴号 添加径轴TJJZ 在已有圆弧轴网上添加新的径向轴线，并插入轴号 添加轴线TJZX 在已有轴网基础上增加轴线，并插入轴号 绘制轴网HZZW 包括旧版本的直线轴网和弧线轴网 逐点轴标ZDZB 逐个选择轴线，标注不相关的多个轴号 轴线裁剪ZXCJ 用矩形或多边形裁剪轴网的一部分 轴改线型ZGXX 切换轴线的线型 柱子菜单 标准柱BZZ 在轴线的交点处插入方柱,圆柱或多边形柱 构造柱GZZ 在墙角处插入给定宽度和长度的构造柱图例 角柱JZ 在墙角插入形状与墙一致的角柱, 可设各段长度 异形柱YXZ 把闭合Pline定义的柱断面转为非标准的异形柱 柱齐墙边ZQQB 把柱子对齐到指定的墙边 墙体菜单 边线对齐BXDQ 墙基线不变, 墙线偏移到过给定点 单线变墙DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象 倒墙角DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好 等分加墙DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界 改墙厚GQH 批量改墙厚: 墙基线不变,墙线一律改为居中 改外墙高GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略 改外墙厚GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行 绘制墙体HZQT 连续绘制双线直墙、弧墙，包括幕墙、弧墙、矮墙、虚墙等墙类型 墙保温层JBWC 在墙线一侧添加保温层或撤销保温层 加亮外墙JLWQ 亮显已经识别过的外墙 矩形立面JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形 净距偏移JJPY 按墙体净距离偏移平行生成新墙体 平行生线PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧 墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口QDFK 打开和闭合墙端出头的封口线 墙体造型QTZX 构造平面形状局部凸出的墙体，附加在墙上形成一体 识别内外SBNW 自动识别内外墙, 适用于一般情况 修墙角XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型 异型立面YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面 指定内墙ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况 指定外墙ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况 门窗菜单 编号复位BHFW 把用户移动过的门窗编号恢复到默认位置 带形窗DXC 在一段或连续墙段上插入等高窗 窗棂展开CLZK 把窗立面展开到WCS，以便进行窗棂划分 窗棂映射CL YS 把WCS上的窗棂划分映射回立面窗
天正快捷键大全
. 一、CAD快捷命令： 1、对象特性 ADC, --ADCENTER（设计中心窗口“Ctrl＋2”）CH, MO --PROPERTIES(特性窗口“Ctrl＋1”) MA, --MATCHPROP（属性匹配） ST, --STYLE（文字样式） COL, --COLOR（设置颜色） LA, --LAYER（图层操作） LT, --LINETYPE（线形） LTS, --LTSCALE（线形比例） LW, --LWEIGHT （线宽） UN, --UNITS（图形单位） ATT, --ATTDEF（属性定义） ATE, --ATTEDIT（编辑属性） BO, --BOUNDARY（创建边界/闭合多段线/面域）AL, --ALIGN（对齐） EXIT, --QUIT（退出） EXP, --EXPORT（输出其它格式文件） IMP, --IMPORT（输入文件） OP,PR --OPTIONS（自定义CAD设置）PRINT, --PLOT（打印） PU, --PURGE（清除垃圾） R, --REDRAW（重新生成） REN, --RENAME（重命名） SN, --SNAP（捕捉栅格） DS, --DSETTINGS（设置极轴追踪） OS, --OSNAP（设置捕捉模式） PRE, --PREVIEW（打印预览） TO, --TOOLBAR（工具栏） V, --VIEW（命名视图） AA, --AREA（面积） DI, --DIST（距离） LI, --LIST（显示图形数据信息） 2、绘图命令： PO, --POINT（点） L, --LINE（直线） XL, --XLINE（射线） PL, --PLINE（多段线） ML, --MLINE（多线） SPL, --SPLINE（样条曲线） POL, --POLYGON（正多边形） REC, --RECTANGLE（矩形）
天正常用快捷键
天正常用快捷键 L, *LINE（直线） XL, *XLINE（射线） PL, *PLINE（多段线） ML, *MLINE（多线） SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆) A, *ARC(圆弧) DO, *DONUT（圆环） EL, *ELLIPSE（椭圆）REG, *REGION（面域） MT, *MTEXT（多行文本） T, *MTEXT（多行文本） B, *BLOCK（块定义） I, *INSERT（插入块） W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分） H, *BHATCH（填充） 3、修改命令： CO, *COPY（复制） MI, *MIRROR（镜像） AR, *ARRAY（阵列） O, *OFFSET（偏移） RO, *ROTATE（旋转） M, *MOVE（移动） E, DEL键 *ERASE（删除）X, *EXPLODE（分解） TR, *TRIM（修剪） EX, *EXTEND（延伸） S, *STRETCH（拉伸） LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断） CHA, *CHAMFER(倒角) F, *FILLET（倒圆角） PE, *PEDIT（多段线编辑） ED, *DDEDIT（修改文本） 4、视窗缩放： P, *PAN（平移） Z＋空格＋空格, *实时缩放 Z, *局部放大 Z+P, *返回上一视图 Z＋E, *显示全图 5、叽绫曜ⅲ?nbsp; DLI, *DIMLINEAR（直线标注） DAL, *DIMALIGNED（对齐标注） DRA, *DIMRADIUS（半径标注） DDI, *DIMDIAMETER（直径标注） DAN, *DIMANGULAR（角度标注） DCE, *DIMCENTER（中心标注） DOR, *DIMORDINATE（点标注） TOL, *TOLERANCE（标注形位公 差） LE, *QLEADER（快速引出标注） DBA, *DIMBASELINE（基线标注） DCO, *DIMCONTINUE（连续标注） D, *DIMSTYLE（标注样式） DED, *DIMEDIT（编辑标注） DOV, *DIMOVERRIDE(替换标注系 统变量) （二）常用CTRL快捷键 【CTRL】＋1 *PROPERTIES(修改 特性) 【CTRL】＋2 *ADCENTER（设计 中心） 【CTRL】＋O *OPEN（打开文件） 【CTRL】＋N、M *NEW（新建文 件） 【CTRL】＋P *PRINT（打印文件） 【CTRL】＋S *SAVE（保存文件） 【CTRL】＋Z *UNDO（放弃） 【CTRL】＋X *CUTCLIP（剪切） 【CTRL】＋C *COPYCLIP（复制） 【CTRL】＋V *PASTECLIP（粘贴） 【CTRL】＋B *SNAP（栅格捕捉） 【CTRL】＋F *OSNAP（对象捕捉） 【CTRL】＋G *GRID（栅格） 【CTRL】＋L *ORTHO（正交） 【CTRL】＋W *（对象追踪） 【CTRL】＋U *（极轴） （三）常用功能键 【F1】 *HELP（帮助） 【F2】 *（文本窗口） 【F3】 *OSNAP（对象捕捉） 【F7】 *GRIP（栅格） 【F8】 *ORTHO（正交） 1
天正建筑CAD 快捷键 常用命令
天正建筑CAD 快捷键常用命令 绘图命令栏 直线 Line 构造线 XLine 多段线 PLine 正多边形 POLygon 矩形 RECtang 圆弧 Arc 圆 Circle 修订云线 revcloud 样条曲线 SPLine 椭圆 ELlipse 椭圆弧 ELlipse 插入块 Insert 创建块 Block 点 POint 填充 bHatch 面域 REGion 多行文字 mText 修改命令栏 删除 Erase 复制 COpy 镜像 MIrror 偏移 Offset 阵列 ARray 移动 Move 旋转 ROtate 缩放 SCale 拉伸 Stretch 修剪 TRim 拉长 LENgthen 延伸 EXtend 打断 BReak 倒角 CHAmfer 倒圆角 Fillet 分解 eXplode 修改文本 ddEDit 其它常用命令栏 新建 CTRL+N 文件 CTRL+O 保存 CTRL+S 打印 CTRL+P 复制 CTRL+C 剪切 CTRL+X 粘贴 CTRL+V 对象匹配MAtchprop 撤消 Undo 窗口缩放 Zoom 图层特性 LAyer 文字样式 STyle 标注样式 Dimstyle 捕捉 F9 栅格 F7 正交 F8 极轴 F10 对象捕捉 F3 对象追踪 F11 尺寸标注 直线标注 DLI 对齐标注 DAL R半径标注 DRA D直径标注 DDI °角度标注 DAN 基线标注 DBA
连续标注 DCO 标注形位公差 TOL 快速引出标注 LE 编辑标注 DED 实体操作 拉伸实体 REV 旋转实体 EXT 实体并集 UNI 实体差集 SU 实体交集 IN F1: 获取帮助 F2: 实现作图窗和文本窗口的切换 F3: 控制是否实现对象自动捕=Ctrl+F F4: 数字化仪控制 F5: 等轴测平面切换 F6: 控制状态行上坐标的显示方式 F7: 栅格显示模式控制=Ctrl+G F8: 正交模式控制 F9: 栅格捕捉模式控制=Ctrl+B F10: 极轴模式控制 F11: 对象追踪式控制 Ctrl+C: 将选择的对象复制到剪切板上 Ctrl+J: 重复执行上一步命令 Ctrl+K: 超级链接 Ctrl+N: 新建图形文件 Ctrl+M: 打开选项对话框 Ctrl+1: 打开特性对话框 Ctrl+2: 打开图象资源管理器 Ctrl+6: 打开图象数据原子 Ctrl+O: 打开图象文件 Ctrl+P: 打开打印对说框 Ctrl+S: 保存文件 Ctrl+U: 极轴模式控制(F10) Ctrl+v: 粘贴剪贴板上的内容 Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容 Ctrl+Y: 重做 Ctrl+Z: 取消前一步的操作 AA: 测量区域和周长(area) AL: 对齐(align) AR: 阵列(array) AP: 加载*lsp程系 AV: 打开视图对话框(dsviewer) SE: 打开对相自动捕捉对话框 ST: 打开字体设置对话框(style) SO: 绘制二围面( 2d solid) SP: 拼音的校核(spell) SC: 缩放比例 (scale) SN: 栅格捕捉模式设置(snap) DT: 文本的设置(dtext) DI: 测量两点间的距离 OI：插入外部对相 RG:重新生成
天正TGCV5I系列变频器使用说明书
前言 TGCV5I系列变频器是浙江天正电气股份有限公司推出的注塑机节能专用高性能矢量控制型变频器。 产品采用了与目前国际最领先技术完全同步的无速度传感器矢量控制技术，不仅具有与国际高端变频器同样优异的控制性能，同时还结合中国的注塑机节能应用特点，进一步强化了产品的可靠性和环境的适应性以及客户化和行业化的设计，能够更好地满足注塑机节能应用的需求。 请配合TGCV5H通用变频器用户手册一起使用。
1.更改原因 增加数字给定叠加允许功能; 载波频率最低降至0.4K; 增加输入端子延时功能; 增加AI1~AI3支持H0组功能 AI 端子滤波时间和X1X2端子延时时间出厂默认修改 2.更改功能码描述 X1和X2端子还具有有效跳变时的延时输入功能，当需要变频器对外部多功能端子有效信号输入具有延时响应时，可通过设定端子延迟时间来实现。 图6?14 X1/X2端子延时 注：只有当X1（X2） 信号的宽度大于X1（X2）端子延迟时间t 才可以被识别。如图6-14中t w1被识别，而t w2被忽略。 X1(X2) 信号 延时后X1(X2) 延时前X1(X2)
该功能有效时,相当于在当前确定的频率给定上叠加一个数字给定,这个数字给定可以通过多段速端子进行切换选择. 比如P0.04=1,H0.33=1,多段频率端子选择5.00Hz,则最后的频率输出是 AI1+5.00Hz 比如H0.00=1,H0.33=1,多段频率端子选择数字给定0,就是P0.05,则输出是AIP 和AIQ 曲线确定的模拟量频率+P0.05. 该功能有效时,相当于AI1和AI2当做塑机扩展卡上的AV4/AI4, AV5/AI5输入,而H0组参数的设定均可按照了塑机扩展卡并从AV4/AI4,AV5/AI5引入信号来使用 注意:送入AI1和AI2的信号范围应该是0~10V/0~20mA,而不是0~24V/1A/2A 注意:机内已经固定AI1可当做AV4/AI4输入, AI2可当做AV5/AI5输入.
天正建筑命令快捷键大全
cad命令快捷键大全一 3DARRAY：创建三维阵列3A 3DFACE：创建三维面 3F 3DORBIT：控制在三维空间中交互式查看对象 3DO 3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线 3P ADCENTER：管理内容 ADC ALIGN：在二维和三维空间中将某对象与其他对象对齐 AL APPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序 AP ARC：创建圆弧 A AREA：计算对象或指定区域的面积和周长 AA ARRAY：创建按指定方式排列的多重对象副本 AR ATTDEF：创建属性定义 ATT ATTEDIT：改变属性信息 ATE ATTEXT：提取属性数据 DDATTEXT BHATCH：使用图案填充封闭区域或选定对象 H、BH BLOCK：根据选定对象创建块定义 B BOUNDARY：从封闭区域创建面域或多段线 BO BREAK：部分删除对象或把对象分解为两部分 BR CHAMFER：给对象的边加倒角 CHA CHANGE：修改现有对象的特性 -CH CIRCLE：创建圆形 C COLOR：定义新对象的颜色 COL COPY：复制对象 CO、CP DBCONNECT：为外部数据库表提供 AutoCAD 接口 AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义 ED DDVPOINT：设置三维观察方向 VP DIMALIGNED：创建对齐线性标注 DAL DIMANGULAR：创建角度标注 DAN DIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注 DBA DIMCENTER：创建圆和圆弧的圆心标记或中心线 DCE DIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注 DCO DIMDIAMETER：创建圆和圆弧的直径标注 DDI DIMEDIT：编辑标注 DED DIMLINEAR：创建线性尺寸标注 DLI DIMORDINATE：创建坐标点标注 DOR DIMOVERRIDE：替代标注系统变量 DOV DIMRADIUS：创建圆和圆弧的半径标注 DRA DIMSTYLE：创建或修改标注样式 D DIMTEDIT：移动和旋转标注文字 DIMTED DIST：测量两点之间的距离和角度 DI DIVIDE：将点对象或块沿对象的长度或周长等间隔排列 DIV DONUT：绘制填充的圆和环 DO

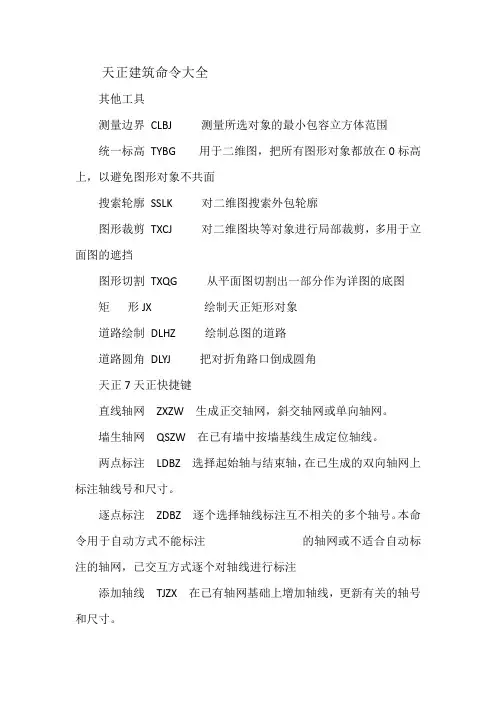

天正建筑命令大全
