压力表测量范围该怎样确定
压力表测量范围该怎样确定
压力表当然是一种测量压力的仪器，在日常中应用比较普遍，很多人对此也不陌生，尤其在工业生产中几乎每个行业都会见到他的踪迹。但是对于稍微外行一些的人来说相对了解比较少，比如压力表的测量范围是多少，下面我们一起了解一下这一方面。
为了保证压力表弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应超过测量上限值的1/2；测量高压时，最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证仪表的输出量与输人量之间的线性关系根据被测参数的最大值和最小值计算出仪表的上、下限后、不能以此数值直接作为仪表的测量范围。我们在选用仪表的标尺上限值时，应在国家规定的标准系列中选取。中国的压力表测量范围标准系列有：-0.1-0.06,0.15;0-1,1.6,2.5,4,6,10X10" MPa（其中n为自然整数.可为正、负值）。
压力表量程的选择说明
压力表量程的选择 1、为了保证压力表弹性元件能在弹性变形的安全范围内可靠地工作，压力表量程的选择不仅要根据被测压力的大小，而且还应考虑被测压力变化的速度，其量程需留有足够的余地。使用压力表测量稳定压力时，最大工作压力不应超过量程的2/3； 2、使用压力表测量脉动压力，最大工作压力不应超过量程的1/2； 3、使用压力表测量高压时，最大工作压力不应超过量程的3/5。为了保证测量准确度，最小工作压力不应低于量程的1/3。按此原则，根据被测最大压力算出一个数值后，从压力表产品目录中选取稍大于该值的测量范围。 4、应根据锅炉工作压力来选择，量程刻度的极限值应为工作压力的1.5～3.0倍，最好是2倍。在工业锅炉中，实际情况是锅炉实际运行时的工作压力总是比铭牌上的额定压力要低，工业蒸汽锅炉和热水采暖锅炉均是如此。例如4t／h的蒸汽锅炉，额定压力为1MPa，制造厂如按1.5倍来配备压力表，应配备1.6MPa量程压力表。若用户由于生产工艺需要，实际运行在0．5MPa压力下即能满足工艺要求，这时运行量程，压力表的指针就指在量程的三分之一不到的位置，指针转过的角度很小．即选用的压力表量程太大。 热水锅炉亦是如此，例如采暖锅炉额定压力为0．7MPa，配备压力表应为1MPa或1.6MPa，如配备1MPa的压力表，怕在水压试验时使压力表过载，于是便配备量程为1．6MPa的压力表。实际运行时，只要0．2MPa就能满足采暖要求，压力表的指针指在量程八分之一的位置，很难使人相信压力表的准确性和灵敏性。 5、为解决上述问题，应采用两种压力表，即在水压试验时，采用锅炉厂按额定压力配备的压力表； 6、在日常运行时按实际工作压力的2倍来配备压力表。如工作压力为0.2MPa，即配用0.4MPa 量程的压力表。这样指针在刻度盘中间位置，垂直向上。安全阀的起座压力也是按工作压力 来调整，压力表仍有足够的裕度应付超压指示。

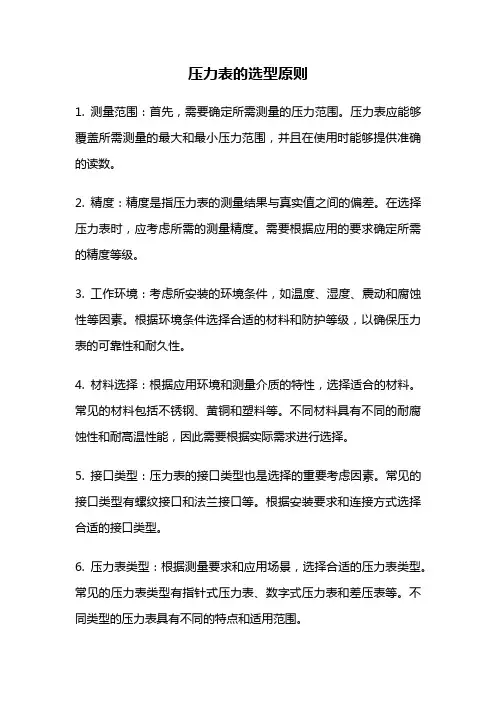

压力表选用原则
压力表选用原则 压力表的选用应根据使用工艺生产要求，针对具体情况做具体分析。在满足工艺要求的前提下，应本着节约的原则全面综合地考虑，一般应考虑以下几个方面的问题：1、类型的选用 仪表类型的选用必须满足工艺生产的要求。例如是否需要远传、 自动记录或报警；被侧介质的性质（如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等）是否对仪表提出特殊要求，现场环境条件（如湿度、温度、磁场强度、振动等）对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。 例如普通压力表的弹簧管多采用铜合金（高压的采用合金钢），而氨用压力表弹簧管的材料却都采用碳钢（或者不锈钢），不允许采用铜合金。因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。 氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。 2、测量范围的确定 为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量 程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应超过测量上限值的1/2；测量高压时，最大工作压力不应超过测量上限值的3/5。一般被测压力的最小值应不低于仪表测量上限值的1/3。从而保证仪表的输出量与输人量之间的线性关系.提高仪表测量结果的精确度和灵敏度。
压力表精度等级
关于压力表精度等级的问题 GB/T1226-2001《一般压力表》中已把压力表的精度等级改为1.0，1.6，2.5和4 四种等级，也就是原1.5级的改为1.6级的，但新的《容规》讨论稿中在安全附件一章中压力表的精度等级还是要求不低于1.5级。这就造成了市面上现在很难采购到1.5级的，而监检人员又严格按规范要求执行。这个问题如何解决呀？实际上，如果按1.0级的来买，但表盘直径往往又是60mm，不能达到100mm，难道要订非标压力表吗？ 《容规》修订时有没有考虑这个问题？ 解释：1、《容规》说不低于1.5级，并没有说一定要用1.5级 2、我来粪青一下，中国的法规标准体系真操蛋，居然还会发生这种事情，1.5级安全了，1.6级就不安全了？？那个监检员也是呆瓜，不知变通，不经意中做了操蛋的法规标准体系的狗腿子。 哈哈，我骂标准委员会你们不介意吧？ 3、1楼的可能不明白压力表精度等级的概念，数值越大则精度等级越差，也就是2楼说的“不低于1.5级就是说高于1.5级的不能用”，说具体点，就是1.6级的就不能满足标准的要求。 我这里想要大家讨论的是，新的《容规》讨论稿中为什么不把原来要求的1.5级改为1.6级不就得了。 关于搪玻璃容器用Q235-B、-C钢材问题 新版GB150《固定式压力容器》将限制Q235-B、-C钢板用于制造压力容器（用于壳体时厚度不大于16mm），但搪玻璃行业长期以来习惯使用Q235-B、-C钢板，而且搪瓷性能好，如果新标准执行后，是否搪玻璃压力容器设备的壳体厚度大于16mm时就不能用Q235-B、-C钢板制造了？ 解释：先用GB150-1998,对Q235-B厚度限制＜=20mm，实际上对搪玻璃设备介质特性一般的话，我们用Q235-B(GB/T3274-2007)板材厚度可以用到25mm。是新GB150实施还有段时间，不过现存在问题是Q235-B的p，s含量不符合《固定式压力容器安全监察规程》-2009的基本焊接要求，钢制容器的壳体部分还不晓得能不能使用Q235-B呢？搪玻璃这块就更不好讲了！
如何正确选用压力表
如何正确选用压力表 如何正确选用压力表 压力表是常见的计量器具，广泛应用于各个生产领域。压力表的选用应根据使用要求，在满足工艺技术要求的前提下，应本着节约实用的原则全面地综合考虑，做到合理地选择精度等级、量程、种类和型号。 一、压力表精度等级的确定 精密型压力表的精度等级分别为0.1、0.16、0.25、0.4级；一般型压力表的精度等级分别为1.0、1.6、2.5、4.0级。 选择压力表精度等级的方法：应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。 二、仪表外壳公称直径(mm)系列：Φ40、Φ60、Φ100、Φ150、Φ200、Φ250． 三、压力表量程的选择 1. 测量稳定压力时，最大工作压力不应超过量程的2/3。 2. 测量脉动压力时，最大工作压力不应超过量程的1/2 3. 测量高压时，最大工作压力不应超过量程的3/5 4．为保证测量准确度，最小工作压力应不低于量程的1/3。按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。 四．压力表种类的选择 测量不同介质和使用环境要选用不同种类压力表 1．一般介质，如空气、水、蒸汽、油等，可用普通压力表。 2．对于特殊介质需用专用压力表，如氨类用氨用压力表；氧气类用氧用压力表；氢气类用压力表；乙炔类用乙炔压力表等等。 3．对于一般性腐蚀介质，及有腐蚀性气体环境，可选用不锈钢型压力表。 4．对于测量粘度大，易结晶、腐蚀性大、温度较高的液体、气体或有固体浮游物的介质压力测量，选用隔膜式压力表。 5．对于脉冲性介质及机械振动场合的压力测量。选用耐震型压力表。 6．有远传要求时可选用远传型压力表，远传信号有电流型和电阻型及电压型。 7．有控制保护要求时可选用电接点压力表。
压力表等级及精度
本帖最后由lim927 于2010-2-3 16:46 编辑 LZ说的等级是压力表的精度等级还是压力等级？ 如果是精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0.5，1，1.5，2，2.5，3，4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。 例如，表盘量程0～2.5 MPa精度2.5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2.5MPa×2.5％=±0.0625 MPa；当压力表指示压力为0.8MPa时，实际气压在0.7375～0.8625MPa之间。由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。量程相同时，精度越高(即数字越小)，压力表的允许误差越小。精度相同时，量程越大，压力表的误差越大。 但是如果单说压力表的压力等级（量程），是根据操作压力和精度等级定的吧，一般要求正常工作时指针指向1/3~2/3表盘范围，这样读数误差较小，而且一般要求最大工作压力不应超过量程的2/3。 我们选表的时候好像是拿操作压力×1.5然后适当圆整来选量程的。（准确上讲应该用操作压力还是最大工作压力不清楚额） 我们买压力表的时候只需要提供：介质，工作压力，安装方式（管道、容器还是接地柜）、接口尺寸就可以了啊，精度尺寸我们也是咨询厂家的，厂家会根据你的操作压力选定量程。从公称直径看，有Φ40mm、Φ50mm、Φ60mm、Φ75mm、Φ100mm、Φ150mm、Φ200mm、Φ250mm等。
一般压力表 0级。 压力表按其测量基准 压力表按其指示压力的基准不同，分为一般压力表、绝对压力表不锈钢压力表、差压表。一般压力表以大气压力为基准；绝压表以绝对压力零位为基准；差压表测量两个被测压力之差。 压力表按其测量范围 分为真空表、压力真空表、微压表、低压表、中压表及高压表。真空表用于测量小于大气压力的压力值；压力真空表用于测量小于和大于大气压力的压力值；微压表用于测量小于60000 Pa的压力值；低压表用于测量0~6MPa压力值；中压表用于测量10~60MPa压力值；高压表用于测量100MPa 以上压力值。 3. 压力表低于 1/3 量程部分准确度较低, 不宜使用。选择测量上限时，为了保证压力表安全可靠地工作，维持其使用寿命，一般应大于最高使用压力的1/3 。 4. 选择使用范围时，按负荷状况的通用性，应选用全量程的1/3 ～2/3 为宜，因为这一使用范围准确度较高，且在平稳、波动两种负荷下均可使用。使用范围最高不得超过度盘满刻度的 3/4 。
压力表防护等级解释及选型
压力表防护等级解释及选型 一、常见防护等级 压力表常见防护等级有：IP54，IP55，IP65，IP66，IP65 IP54 特点：防尘、防水。 第一个字母5代表：防尘；第二位字母4代表：防止飞溅的水侵入。 IP55 特点：防尘、防水。 第一个字母5代表：防尘；第二位字母5代表：防止喷射的水侵入。 IP65 耐震密封性较好；优点：防尘、防喷水。用于耐震及防爆仪表及现场环境恶劣的场合。 第一个字母6代表尘封，防尘密封。第二位字母5代表：喷水， IP66特点：防尘、防水。 第一个字母6代表尘封，防尘密封。第二位字母6代表：防止大浪的入侵IP65的耐震表上含有防爆塞，防爆塞作用：防止管道压力过大，导致介质从压力表正面喷出伤到，故在后面安装防爆塞。 二、一般选型 1、关于量程选择 1) 在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍； 2) 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍； 3) 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值； 4) 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍； 5) 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。 2、关于型式选择 1) 测压>0.4MPa时，可选用弹簧管压力表； 2) 测压<0.04MPa时，可选用波纹管和膜盒压力表； 3) 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置； 4) 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈； 5) 脉动压力测量应附加阻尼器或耐震压力表； 6) 测含有粉尘气体时应设置除尘器； 7) 测含有液体的气体压力时应设置气液分离器； 8) 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表； 9) 高压压力表(大于10MPa)应有泄压安全设施
详细解释压力表精度等级
详细解释压力表精度等级 引入： 精密压力表精度有级、级、级； 普通压力表精度级、级（原级）、级、级（基本没有了） 60以上表面的压力表基本是级、级 60及以下表面的压力表基本是级 膜盒及膜片压力表一般也是级 ? 压力表精度和分度的区别 压力表的最小分度可以通俗的认为是它的分辨率，但不一定就是表的精度。因为压力表是检测仪表，所以显示给我们的是测量值，测量值和真实值之间是存在一定的误差的，这个误差的范围其实就是精度，所以精度的数值越小就说明检测仪表显示值与真实值越接近，也就可信度越高。 ? 压力表精度等级知识介绍 一．压力表精度等级是压力表精确度等级或准确度等级的简 称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等 级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级.? 压力表的精度等级分为:级;级;级;级,各等级仪表的外壳公称直径应符合下表的规定。? 外壳公称直径(mm)精确度等级? 表面40和60：;? 表面100：;? 表面150;200;250：;? 注:使用中的级压力表允许误差按级计算,准确度等级可不更改。? 在参比工作条件下,压力表精度等级检验应包括以下四个项目:? 1、示值误差? 在测量范围内,示值误差应不大于表二所规定的允许误差.? 2、回程误差? 在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.? 3、轻敲位移? 轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2.? 4、指针偏转平稳性? 在测量范围内,指针偏转应平稳,无跳动和卡住现象.? 压力表精度等级含义是什么？? 压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为、1、、2、、3、4七个等级（锅炉上不用3级和4级），数值越小，其精度越高。例如，表盘量程0～2．5MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5MPa×2．5％
压力表测量范围及选型
压力表测量范围及选型 压力表的量程和精度选择方法以及安装和使用的要求 压力表量程的选择 外表选型设计规范（SH3005-1999）中规定： 测量稳固压力时，正常操作压力应为量程的1/3~2/3； 测量脉冲压力时，正常操作压力应为量程的1/3~1/2。 而《外表工手册》讲法不一： 关于弹性式压力表，在测稳固压力时，最大压力值不应超过满量程的3/4；测波动压力时，最大压力值不应超过满量程的2/3。 前者以正常操作压力来选择，后者按最大压力来选择。两者是否要合起来用？ 不知各位在工程实际中是如何选择的？ 江湖宵小发表于2008-10-30 15:52 ttlkk 发表于2008-10-30 16:30 因为现场压力等级差别较大，不同的压力范畴也比较宽。如果严格按照规范要求选用压力表，有些地点可能找不到合适的压力表，因此只有放宽范畴了。实际生产中，一样保证压力在量程的1/3~2/3即可。 jianghuiguan 发表于2008-10-30 16:33 本人从事外表工作只有半年不到，而且到现在差不多上是打杂的，但请教了我师傅后得到结论，一样选型时按照操作压力的3倍来选，但在专门情形下，会有不同，如：操作压力是100，最大压力为1000，如果按操作压力的3倍应为300，但如此专门容易损坏压力表，因此能够在压力表前安装一个过压爱护器，当输入压力过大时，它的输出压力能够保持较低，从而爱护压力表。 刚刚工作，感触专门多。期望大伙儿以后多多照管，也期望自己能早日成才!!! benteng 发表于2008-10-30 16:44
回复4楼jianghuiguan 的帖子 确实是讲操作压力是100，最大压力为1000时，如果我用过压爱护器，可选量程选为300；如果我不用过压爱护器，需选量程为1400？ jianghuiguan 发表于2008-10-30 17:48 是的，但是那样明显也是不行的，因为会带来测量不准确啊。 marklmh 发表于2008-10-30 18:17 回复1楼benteng 的帖子 2个规定并不矛盾，因此你能够按任何一个规定选择压力表，也能够保证两个规定都符合。 我一样满足化工部的规范就行了。所以如果最大压力比正常压力大专门多，就要考虑第2个规定。 liuyl258 发表于2008-10-30 19:30 在工程实际中按《外表工手册》选择压力表的量程比较合适一些。 leolei 发表于2008-10-31 23:18 是的，能够结合考虑 qaswqasw 发表于2008-11-1 19:10 这两个规范并不矛盾一个规定的是正常工作压力上来考虑，保证精度和可靠性另一个从最大压力来考虑，要紧是保证安全 一样工作压力都小于最大压力 选型时一样是在满足第二条规定下尽量也满足第一条的规定 benteng 发表于2008-11-1 20:16 嗯，比较同意12楼。化工行业，安全永久是第一位的。 从最大压力的角度选型，能够保证安全。 然而《外表选型设计规范》（SH3005-1999）里什么原因全然就没有提到最大压力呢？相信那些老专家考虑过，却没有写到里面去，不知何故。 coolboy120 发表于2008-11-3 13:27 事实上选择量程要紧依旧按照现场的介质参数和要求来结合选型，参考有关的手册要紧是为了确保测量准确和外表安全稳固:handshake
如何正确选择压力仪表
如何正确选择压力仪表 如何正确选择压力仪表：我们要从测量介质的温度，压力，介质的粘度，精度要求，尺寸大小，输出信号，使用现场环境来综合考虑。正确选择压力表必须从多方面考虑，不能只是想着低价格，选型是最主要的，其次在使用中要注意正确安装使用和维护。 根据压力测量原理可分为液柱式、弹性式、电阻式、电容式、电感式和振频式等等。压力计测量压力范围宽广可以从超真空如133×10-13Pa 直到超高压280MPa。压力计从结构上可分为实验室型和工业应用型。压力计的品种繁多。因此根据被测压力对象很好地选用压力计就显得十分重要。 1．就地压力指示：当测量介质压力在2.6Kpa时,可采用膜片式压力表、波纹管压力表和波登管压力表。如接近大气压的低压检测时，可用膜片式压力表或波纹管式压力表。 2．远距离压力显示：如果需要进行远距离压力显示时，一般用气动或电动压力变压器，也可用电气压力传感器。当压力范围为 140~280MPa时，则应采用高压压力传感受器。当高真空测量时可采用热电真空计。 3．多点压力测量：进行多点压力测量时，可采用巡回压力检测仪。如果被测压力达到极限值需报警的，则应选用附带报警装置的各类压力计。 如何正确选择压力仪表除上述几点考虑外，还需考虑以下几方面：
（1）压力表量程的选择：根据被测压力的大小确定仪表量程。对于弹性式压力表，在测稳定压力时，最大压力值应不超过满量程的3/4；测波动压力时，最大压力值应不超过满量程的2/3。最低测量压力值应不低于全量程的1/3。 （2）压力表精度选择：根据生产允许的最大测量误差，以经济、实惠的原则确定仪表的精度级。一般工业用压力表1.5级或2.5级已足够,科研或精密测量用0.5级或0.35级的精密压力计或标准压力表。（3）压力表使用环境及介质性能的考虑：环境条件恶劣，如高温、腐蚀、潮湿、振动等，被测介质的性能，如温度的高低、腐蚀性、易结晶、易燃、易爆等等，以此来确定压力表的种类和型号。 （4）压力表外形尺寸的选择：现场就地指示的压力表一般表面直径为φ100mm，在标准较高或照明条件关差的场合用表面直径为 φ200~φ250mm的，盘装压力表直径为φ150mm，或用矩形压力表。 压力表正是由于价格低，所以市场用量很大，压力表测量的好坏，大都数原因和选型有关，其次是使用和维护问题。相信大家现在一定知道如何正确选择适用的价格合理的压力仪表。
如何选择压力表的测量精度_压力表精度
如何选择压力表的测量精度_压力表精度 压力表是指通过一系列元件组合后，可测得并显示工况压力的装置。此处工况压力可以高于大气压，亦可真空压力。压力表可以分为高压、常压及真空压力表。表盘直径一般在40~250mm之间，根据材质、使用温度、工作压力、显示方式等可分为不同类别。压力表应用十分广泛，几乎遍及所有的工业流程和科研领域。在行业中，安徽长远机电股份有限公司生产的压力表质量好，价格低。压力表的各项性能也符合国家相关标准，其压力表精度也符合使用要求，其精度选择一般存在两种方法，如下： 第一种方法：经验方法 根据经验方法，由于压力表一般为工用压力表，对测量精度要求不高，因此，压力表表盘直径是影响压力表精度等级选取的主要因素。压力表表盘直径Φ40mm和Φ60mm时，精度一般为2.5级；当压力表表盘直径为Φ100mm和Φ150 mm时，压力表的精度一般是1.6级。从此种方法可知，由压力表表盘直径即可得知压力表的精度了。 第二种方法：科学方法 此种科学方法又可以叫计算方法，需要根据相关数值通过一定的公式计算得出。这里的相关数值有：压力表测量量程上限值和测量允许最大绝对误差值。公式如下： 压力表精度等级=允许绝对误差值/测量上限×100% 案例： 某压力表的测量量程上限值为10MPa，允许绝对误差值最大为0.2MPa，问应选择压力表精度是多少？ 根据上述计算公式可得： 0.2/10×100%=2%＞1.6%=1.6级 最后得知，可选择精密度为1.6级的压力表。 通过上述两种方法，可以确认选用压力表的精密度。在不同工况，对压力表精密度要求各异，用户在采购压力表时，生产商可提供相关参考意见，以符合其实际工况。在安徽长远机电股份有限公司的压力表产品中，可以满足各种客户对不同精密度压力表的需求。
2021年如何选择合适的压力表
如何选择合适的压力表 欧阳光明（2021.03.07） 一、如何选择合适的压力表 根据产品工艺要求正确选用仪表类型是保证仪表正常工作及安全生产的重要前提。通常选择仪表类型时要考虑以下三方面的要求：(1)根据工业生产中产品工艺的要求选择。例如是否需要远传、自动记录或报警;(2)根据被测介质的物理化学性能(诸如腐蚀性、温度高低、粘度大小、脏污程度、易燃易爆性能等)是否对测量仪表提出特殊要求选择;(3)根据现场环境条件(诸如高温、电磁场、振动及现场安装条件等)对仪表类型有否特殊要求等选择。 1、仪表测量范围的确定 为了合理、经济使用仪表，仪表的量程不能选得太大，但为了保证测量精度，一般被测压力的最小值不低于仪表满量程的1/3为宜。同时为了延长弹性元件的使用寿命，避免弹性元件因长期受力过大而永久变形，压力计的上限值应该高于被测量的最大值(量程的1/2~1/3)，留有余量。 2、仪表精度的选取
仪表精度是根据工艺生产上所允许的最大测量误差来确定的。不能认为选用的仪表精度越高越好，应在满足工艺要求的前提下，尽可能选用精度较低、价廉耐用的仪表。仪表类型选择实例：某台压缩机的出口压力范围为25～28MPa，测量绝对误差不得大于1MPa。工艺上要求就地观察，并能高低限报警，试正确选用一台压力表，指出型号、精度与测量范围。要求条件为：被测脉动压力25～28MPa，测量绝对误差≤1MPa，就地观察、高低限报警。仪表选择时考虑脉动压力对仪表寿命影响很大，故选择仪表的上限值为：P1=Pmax * 2 =28* 2=56MPa若选压力表的测量范围为0～60MPa，则：25MPa/60MPa>l/3，被测压力的最小值不低于满量程的1/3，下限值也符合要求。另外，根据测量误差的要求，可算得对仪表允许误差的要求为：1/60 * 100%=1.67%，故选精度等级为1.5级的仪表，可以满足误差要求。 二、压力表的安装 压力表的安装正确与否，直接影响到测量结果的准确性和压力表的使用寿命。压力表安装时关键是测压点的选择：(1)测压点应选在被测介质直线流动的管段部分，不要选在管路拐弯、分又或死角处。(2)测量流体压力时，应使取压点与流动方向垂直，取压管内端面与设备内壁平齐，不应有凸出物或毛刺。(3)测量液体压力时，取压点应在管道下部，使导压管内不积存气体;测量气体压力时，取压点应在管道上方，使导压管内不积存液体。(4)取压
压力表精度等级
压力表精度等级的含义 压力表的精度等级，是以允许误差占压力表量程的百分率来表示的，一般分为0．5、1、1．5、2、2．5、3、4七个等级(锅炉上不用3级和4级)，数值越小，其精度越高。例如，表盘量程0～2．5MPa精度2．5级的压力表，它的指针所示压力值与被测介质的实际压力值之间的允许误差，不得超过上2．5M Pa×2．5％=±0．0625MPa；当压力表指示压力为0．8MPa时，实际气压在0．7375～0．8625MPa之间。 由此可见，压力表实际误差的大小，不但与精度有关，而且还与压力表的量程大小有关。 量程相同时，精度越高(即数字越小)，压力表的允许误差越小。 精度相同时，量程越大，压力表的误差越大。 压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T12 26-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-19 99《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级. 压力表的精度等级分为:1.0级;1.6级;2.5级;4.0级,各等级仪表的外壳公称直径应符合下表的规定 外壳公称直径(mm)精确度等级 40;60 2.5;4.0 100 1.6;2.5 150;200;250 1.0;1.6 压力表的精度等级和允许误差及其关系见下表二 表二 精度等级允许误差%(按量程的百分数计算)
在参比工作条件下,压力表精度等级检验应包括以下四个项目:1、示值误差 在测量范围内,示值误差应不大于表二所规定的允许误差.2、回程误差 在测量范围内,回程误差应不大于表二所规定的允许误差的绝对值.3、轻敲位移 轻敲表壳后,指针示值变动量应不大于表二所规定的允许误差绝对值的1/2. 4、指针偏转平稳性 在测量范围内,指针偏转应平稳,无跳动和卡住现象. 零位测量上限的(90~100)%其余部分带止销 不带止销1.01±1±1.6±11.6(1.5) 1.6±1.6±2.5±1.62.5 2.5±2.5±4±2.54.0 4 ±4 ±4 ±4 注:使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改.
压力表选型
压力表选型 (1)量程选择在测稳定压力时，一般压力表最大量程选择接近或大于 正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。 (2)型式选择测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa 时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。
压力表的选择、校验和安装(图) 压力表种类、型号、量程、精度等级的选择。选择主要考虑三个方面： （1）根据被测压力的大小，确定仪表量程。对于弹性式压力表，为了保证弹性元件在弹性变形的安全范围内可靠地工作，在选择压力表量程时，必须考虑到留有充分的余地，一般在被测压力较稳定的情况下，最大的压力值应不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值应不超过满量程的2/3。为了保证测量精度，被测压力值应不低于全量程的1/3为宜。 （2）根据生产允许的最大测量误差确定仪表的精度，选择时，应在满足生产要求的情况下尽可能选用精度较低，价廉耐用的压力表。 （3）选择时要考虑被测介质的性质。如温度高低，粘度大小，腐蚀性，脏污程度，易燃易爆等。还要考虑现场的环境条件，例如高温、腐蚀、潮湿、振动等。以此来确定压力表的种类、型号等。 二、压力表的校验 所谓校验，就是将被校压力表和标准压力表通以相同的压力，比较它们的指示数值。所选择的标准表的绝对误差一般应小于被校仪表绝对误差的1/3，所以它的误差可以忽略，认为标准表的读数就是真实压力表的数值。如果被校仪表对于标准仪表的读数误差，不大于被校仪表的规定误差，则认为被校仪表合格。 三、压力表的安装\试压 1、测压点的选择，所选择的测压点能反映被测压力的真实情况。 （1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。 （2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。 （3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。 （4）安装压力表：将合格压力表螺纹按照顺时针方向（缠生料带，缠4～5圈即可）用双手使压力表与表接头对正，缓慢上扣，上几扣确认没有偏扣后，再用两把活动扳手上紧 （5）试压：压力表上好后缓慢打开压力表截止阀，当压力表指针起压时停止，在压力不再上升时，仔细检查压力表接头有无渗漏，在确认无误后开大截止阀
工业压力表的选用安装及使用注意事项
工业压力表的选用、安装及使用注意事项 一、压力（差压）检测仪表的正确选用 压力检测仪表的正确选用主要包括确定仪表的型式、量程、范围、准确度和灵敏度、外形尺寸以及是否需要远传和具有其他功能，如指示、记录、调节、报警等。 选用的主要依据： 1．工艺生产过程对测量的要求，包括量程和准确度。在静态测试（或变化缓慢）的情况下，规定被测压力的最大值选用压力表满刻度值的三分之二；在脉动（波动）压力的情况下，被测压力的最大值选用压力表满刻度值的二分之一。 常用压力检测仪表的准确度等级有0．4级、1．0级、1．5级和2．5级4个级等，应从生产工艺准确度要求和最经济角度选用。仪表的最大允许误差是仪表的量程与准确度等级百分比的乘积，如果误差值超过工艺要求准确度，则需更换准确度高一级的压力仪表。 2．被测介质的性质，如状态（气体、液体）、温度、粘度、腐蚀性、法污程度、易燃和易爆程度等。如氧气表、乙炔表，带有“禁油”标志，专用于特殊介质的耐腐蚀压力表、耐高温压力表、隔膜压力表等。 3．现场的环境条件，如环境温度、腐蚀情况、振动、潮湿程度等。如用于振动环境条件的防震压力表。
4．适于工作人员的观测。根据检测仪表所处位置和照明情况选用表径（外形尺寸）不等的仪表。 二、压力（差压）检测仪表的检定和校准 仪表在使用之前，必须检定和校准。长期使用的仪表也应定期检定，其周期应视使用频繁程度和重点程度而定。当仪表带有远距离传送系统及二次仪表时，应连同二次仪表一起检定、校准。 三、压力（差压）检测仪表的正确安装及有关事项 进行压力检测，实际上需要一个测量系统来实现。要做到准确测量，除对仪表进行正确选择和检定（校准）外，还必须注意整个系统的正确安装。如果只是仪表本身准确，其示值并不能完全代表被测介质的实际参数，因为测量系统的误差并不等于仪表的误差。 系统的正确安装包括取压口的开口位置、连接导管的合理铺设和仪表安装位置的正确等。 1．取压口的位置选择（1）避免处于管路弯曲、分叉及流束形成涡流的区域。（2）当管路中有突出物体（如测温元件）时，取压口应取在其前面。（3）当必须在调节阀门附近取压时，若取压口在其前，则与阀门距离应不小于2倍管径；若取压口在其后，则与阀门距离应不小于3倍管径。（4）对于宽广容器，取压口应
压力表精度等级

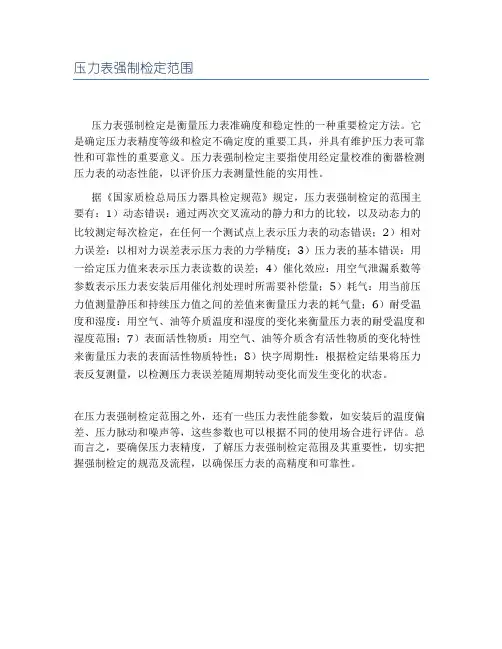

一 .压力表精度等级 压力表精度等级是压力表精确度等级或准确度等级的简称,(GB/T1226-2001《一般压力表》国家标准称之为仪表的精确度等级,JJG52-1999《弹簧管式一般压力表、压力真空表和真空表》称之为仪表的准确度等级. 压力表精度等级是指压力表允许误差占满量程的百分比． 比如一只压力表满量程为100Mpa,精度等级为 1.6,那它的允许误差为100Mpa×1.6%=±1.6Mpa.如果精度等级按 1.5,那它的允许误差为100Mpa×1.5%=±1.5Mpa. 按现在的压力表国家标准GB/T1226-2001《一般压力表》规定,精度等级为1.6,对使用中的1.5级压力表允许误差按1.6级计算,准确度等级可不更改. 二压力表检定规程 1外观检定 1.1压力表的零部件装配应牢固、无松动现象。 1.2新制造的压力表涂层应均匀光洁、无明显剥脱现象。 1.3压力表应装有安全孔，安全孔上须有防尘装置（不准被测介质逸出表外的压力表除外）。 1.4压力表按其所测介质不同，在压力表上应有规定的色标，并注明特殊介质的名称。氧气表还必须标以红色“禁油”字样。 1.5分度盘上应有如下标志：制造单位或商标；产品名称；计量单位和数字；量址器具制造许可证标志和编号；准确度等级;出厂编号。
1.6表玻璃应无色透明，不应有妨碍读数的缺陷和损伤，分度盘应平整光洁，各标志应清晰可辨。 1.7指针指示端应能覆盖最短分度线长度的1/3~2/3，指针指示端的宽度应不大于分度线的宽度。 1.8测量上限量值数字应符合如下系列中之一：1×10n，1.6×100 n， 2.5×10 n，4×10 n，6×10 n （式中:，n是正整数、负整数或零）。 1.9分度值应符合如下系列中之一：1×10 n，2×10 n，5×10 n（式中：n是正整数、负整数或零）。 2零位检定 2.1带有止销的压力表，在无压力时，指针应紧靠止销，“缩格”应不得超过表2规定的允许误差绝对值。 2.2没有止销的压力表，在无压力时，指针应位于零位标志内，零位标志应不超过表2规定的允许误差绝对值的2倍。 3示值误差，回程误差和轻敲位移的检定 3.1 标准仪器与压力表使用液体为工作介质时，它们的受压点应基本上在同一水平面上。如不在同一水平面上，应考虑由液柱高度差所产生的压力误差。 3.2 压力表的示值应按分度值的1/5估读。 3.3 示值检定方法：压力表的示值检定按标有数字的分度线进行。检定时逐渐平稳地升压（或降压），当示值达到测量上限后，切断压力源，耐压3min，然后按原检定点平稳地降压（或升压）倒序回检。 3.4示值误差：对每一检定点，在升压(或降压)和降压(或升压)检定时，轻敲表壳前、后的示值与标准器示值之差均应不大于表2所规定的允许误差
压力表选型和压力表规格型号Word版
一、量程选择 在测稳定压力时，一般压力表最大量程选择接近或大于正常压力测量值的1.5倍; 在测脉动压力时，一般压力表最大量程选择接近或大于正常压力测量值的2倍; 在测机泵出口压力时，一般压力表最大量程选择接近机泵出口最大压力值; 在测高压压力时，一般压力表最大量程选择应大于最大压力测量值的1.7倍; 为了保证压力测量精度，最小压力测量值应高于压力表测量量程的1/3。 二、型式选择 测压>0.4MPa时，可选用弹簧管压力表; 测压<0.04MPa时，可选用波纹管和膜盒压力表; 测粘稠、易结晶、腐蚀性、含固体颗粒的场合，可采用膜片压力表或附带化学密封装置; 测蒸汽或高于60℃的介质压力测量应选择不锈钢压力表或安装冷凝圈; 脉动压力测量应附加阻尼器或耐震压力表; 测含有粉尘气体时应设置除尘器; 测含有液体的气体压力时应设置气液分离器; 测某些化工介质应选用专用压力表：对含氨介质压力测量采用氨用压力表，对含氧气压力测量采用氧气压力表，对乙炔压力测量采用乙炔压力表，对含硫介质压力采用抗硫压力表; 高压压力表(大于10MPa)应有泄压安全设施。 压力真空表YZ-50/60/75/100/150 压力真空表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空及压力。压力真空表既能测量真空，同时能测量压力，广泛应用于石油、化工、冶金等工业。
型号命名： 技术参数： 型号 结构形式 精确度% 测量范围 MPa YZ-50Z 轴向无边 ±2.5 -0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4； 0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；0～100； YZ-60 径向无边 YZ-60T 径向带后边 YZ-60Z 轴向无边 YZ-60ZQ 轴向带前边 YZ-100 径向无边 ±1.6 YZ-100T 径向带后边 YZ-100Z 轴向无边 YZ-100ZQ 轴向带前边 YZ-150 径向无边 YZ-150T 径向带后边 YZ-150Z 轴向无边 YZ-150ZQ 轴向带前边 注：轴向可按要求带方形前边。 压力真空表使用工作温度：-40℃～70℃ 压力真空表执行标准：GB/T1226-2001 外形尺寸：
压力表
压力表 一、简介 压力表是指以弹性元件为敏感元件，测量并指示高于环境压力的仪表，应用极为普遍，它几乎遍及所有的工业流程和科研领域。在热力管网、油气传输、供水供气系统、车辆维修保养厂店等领域随处可见。尤其在工业过程控制与技术测量过程中，由于机械式压力表的弹性敏感元件具有很高的机械强度以及生产方便等特性，使得机械式压力表得到越来越广泛的应用。 二、选用原则 1、类型的选用 仪表类型的选用必须满足工艺生产的要求。例如是否需要远传、自动记录或报警；被测介质的性质（如被测介质的温度高低、粘度大小、腐蚀性、脏污程度、是否易燃易爆等）是否对仪表提出特殊要求，现场环境条件（如湿度、温度、磁场强度、振动等）对仪表类型的要求等。因此根据工艺要求正确地选用仪表类型是保证仪表正常工作及安全生产的重要前提。 例如普通压力表的弹簧管多采用铜合金（高压的采用合金钢），而氨用压力表弹簧管的材料却都采用碳钢（或者不锈钢），不允许采用铜合金。因为氨与铜产生化学反应，会爆炸，所以普通压力表不能用于氨压力测量。 氧气压力表与普通压力表在结构和材质方面可以完全一样，只是氧用压力表必须禁油。因为油进人氧气系统易引起爆炸。所用氧气压力表在校验时，不能像普通压力表那样采用油作为工作介质，并且氧气压力表在存放中要严格避免接触油污。如果必须采用现有的带油污的压力表测量氧气压力时，使用前必须用四氯化碳反复清洗，认真检查直到无油污时为止。 2、测量范围的确定 为了保证弹性元件能在弹性变形的安全范围内可靠地工作，在选择压力表量 程时，必须根据被测压力的大小和压力变化的快慢，留有足够的余地，因此，压力表的上限值应该高于工艺生产中可能的最大压力值。根据“化工自控设计技术规定”，在测量稳定压力时，最大工作压力不应超过测量上限值的2/3；测量脉动压力时，最大工作压力不应
压力表的选择
压力表 1、量程：压力表的量程一般为工作压力的1．5～3倍，最好取2倍，根据设备的压力等级和实际工作需要来确定精度。 2、精度等级：压力表的精度等级是以它的允许误差占表盘刻度值的百分数来划分的,其精度等级数越大允许误差占表盘刻度极限值越大。压力表的量程越大,同样精度等级的压力表,它测得压力值的绝对值允许误差越大。级代表误差为满量程的±% 压力容器行业里是工作压力<时不低于级，≥时不低于级，依据是《固定式压力容器安全技术监察规程》。 3、测量范围的选择： 1测量稳定的压力时，正常操作压力值应在仪表测量范围上限值的1/3一2/3, 2测量脉动压力(如:泵、压缩机和风机等出口处压力)时，正常操作压力值应在仪表测量范围上限值的1/3~1/2 3测量高、中压力(大于4MPa)时，正常操作压力值不应超过仪表测量范围上限值的1/2 4、外型尺寸的选择 1在管道和设备上安装的压力表，表盘直径为中l00mm或中150mm。 2在仪表气动管路及其辅助设备上安装的压力表，表盘直径为小60mm。 3安装在照度较低、位置较高或示值不易观测场合的压力表，表盘直径为中150mm或中200mm。 压力表的精度等级分为:级;级;级;级,各等级仪表的外壳公称直径应符合下表的规定： 外壳公称直径(mm) 精确度等级 40;60 ; 100 ; 150;200;250 ; 压力表的选择 单位及标度(刻度)压力仪表一律使用法定计量单位。即:帕(Pa)、千帕(kPa)和兆帕(MPa)o 对于涉外设计项目，可以采用国际通用标准或相应的国家标准。 在执行本规定时，尚应符合国家现行有关标准的规定。 按照使用环境和测量介质的性质选择 1在大气腐蚀性较强、粉尘较多和易喷淋液体等环境恶劣的场合，应根据环境条 件，选择合适的外壳材料及防护等级。 2对一般介质的测量 (1)压力在一40kPa-0一十40kPa时，宜选用膜盒压力表。 (2)压力在+40kPa以上时，一般选用弹簧管压力表或波纹管压力计。 (3)压力在一100kPa一0一+2400kPa时，应选用压力真空表。 (4)压力在一100kPa一OkPa时，宜选用弹簧管真空表。 3稀硝酸、醋酸及其它一般腐蚀性介质，应选用耐酸压力表或不锈钢膜片压力 表。 4稀盐酸、盐酸气、重油类及其类似的具有强腐蚀性、含固体颗粒、粘稠液等介 质，应选用膜片压力表或隔膜压力表。其膜片及隔膜的材质，必须根据测量介质的特性 选择。 5结晶、结疤及高粘度等介质，应选用法兰式隔膜压力表。
压力表的保养方法
压力表的维护保养方法 压力表要保持灵敏准确，除了合理选用和正确安装以外，在锅炉、压力容器运行过程中还应加强对压力表的维护和检查。 一、要做好对压力表的维护应做好以下几点工作： 1、压力表应保持洁净，表盘上的玻璃应明亮清晰，使表盘内指针指示的压力值能清楚易见，表盘玻璃破碎或表盘刻度模糊不清的压力表应停止使用。 2、压力表的连接管要定期吹洗，以免堵塞。特别是用于有较多油垢或其他粘性物质的气体的压力表连接管，更应经常吹洗。 3、要经常检查压力表指针的转动与波动是否正常，检查连接管上的旋塞是否处于全开位置。 4、压力表必须定期校验，具体可以根据使用情况进行分析： 1)压力表运行三个月后就得对其进行一次一级保养，主要是检查压力表能否回零，查看三通旋塞及存水弯管接头是否泄漏，以及检查并冲洗存水弯管，确保畅通。 2)压力表运行一年后就得对其进行一次二级保养，这时可以将压力表拆卸下来，送计量部门校验并铅封。拆卸检查存水弯管，丝扣应完好。拆卸检查三通旋塞，研磨密封面，保证严密不泄漏，其连接丝扣应完好无损。存水弯管，三通旋塞除锈、涂刷油漆。 5、当压力表在运行中发现失准时，必须及时更换。更换的压力表必须是经过计量部门校验合格的有铅封的，在校验有效期的压力表或有出厂合格证明的新表。换表之前，必须将三通旋塞旋至冲洗压力表的位置，将存水弯管内的污物冲洗干净。将三通旋塞旋至使存水弯管存水的位置，用扳手取下旧表，换上新的压力表。将三通旋塞旋至正常工作时的位置，使新表投入运行。 以上就是有关压力表的维护保养方法，压力表校验仪使用一阶段以后，要定期清洗内部油路，换入新鲜介质，以免被检表带人的不洁物质淤塞管路，腐蚀机体。只有正确使用及注意仪器仪表的保养维护工作，才能延长压力表的使用寿命及测量结果的准确性。 二、压力表的使用方法 压力仪表是工业控制和测量过程中常用的机械设备，压力仪表可以分为机械式压力仪表和电子式压力仪表，其中机械式压力仪表因为拥有良好的弹性元件和很高的机械强度而备受使用者的青睐，在工业生产环节使用即为广泛。
