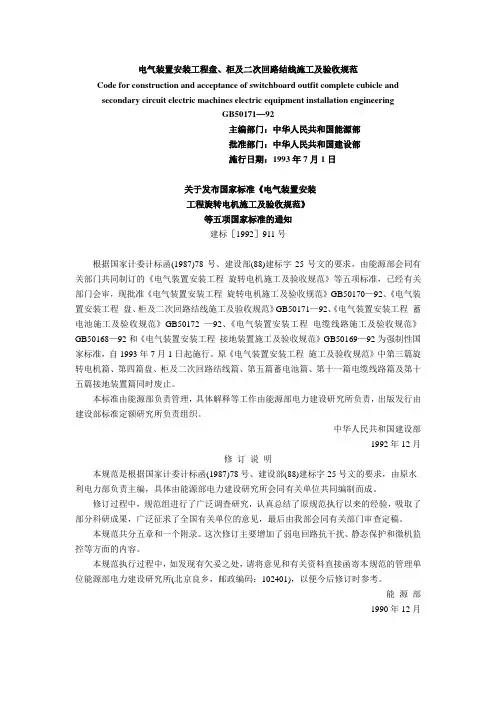

电气装置安装工程盘、柜及二次回路结线施工及验收规范

根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由能源部会同有关部门共同制订的《电气装置安装工程旋转电机施工及验收规范》等五项标准,已经有关部门会审,现批准《电气装置安装工程旋转电机施工及验收规范》GB50170—92、《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92、《电气装置安装工程蓄电池施工及验收规范》GB50172 —92、《电气装置安装工程电缆线路施工及验收规范》GB50168—92和《电气装置安装工程接地装置施工及验收规范》GB50169—92为强制性国家标准,自1993年7月1日起施行。原《电气装置安装工程施工及验收规范》中第三篇旋转电机篇、第四篇盘、柜及二次回路结线篇、第五篇蓄电池篇、第十一篇电缆线路篇及第十五篇接地装置篇同时废止。

本标准由能源部负责管理,具体解释等工作由能源部电力建设研究所负责,出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部

1992年12月

修订说明

本规范是根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同编制而成。

修订过程中,规范组进行了广泛调查研究,认真总结了原规范执行以来的经验,吸取了部分科研成果,广泛征求了全国有关单位的意见,最后由我部会同有关部门审查定稿。

本规范共分五章和一个附录。这次修订主要增加了弱电回路抗干扰、静态保护和微机监控等方面的内容。

本规范执行过程中,如发现有欠妥之处,请将意见和有关资料直接函寄本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码:102401),以便今后修订时参考。

能源部

1990年12月

中华人民共和国国家标准

电气装置安装工程 UDC

GB 50171—92

盘、柜及二次回路结线施工

及验收规范

第一章总则

第1.0.1条为保证盘、柜装置及二次回路结线安装工程的施工质量,促进工程施工技术水平的提高,确保盘、柜装置及二次回路安全运行,制订本规范。

第1.0.2条本规范适用于各类配电盘、保护盘、控制盘、屏、台、箱和成套柜等及其二次回路结线安装工程的施工及验收。

第1.0.3条盘、柜装置及二次回路结线的安装工程应按已批准的设计进行施工。

第1.0.4条盘、柜等在搬运和安装时应采取防震、防潮、防止框架变形和漆面受损等安全措施,必要时可将装置性设备和易损元件拆下单独包装运输。当产品有特殊要求时,尚应符合产品技术文件的规定。

第1.0.5条盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所。对有特殊保管要求的装置性设备和电气元件,应按规定保管。

第1.0.6条采用的设备和器材,必须是符合国家现行技术标准的合格产品,并有合格证件。设备应有铭牌。

第1.0.7条设备和器材到达现场后,应在规定期限内作验收检查,并应符合下列要求:

一、包装及密封良好。

二、开箱检查型号、规格符合设计要求,设备无损伤,附件、备件齐全。

三、产品的技术文件齐全。

四、按本规范要求外观检查合格。

第1.0.8条施工中的安全技术措施,应符合本规范和国家现行有关安全技术标准及产品技术文件的规定。

第1.0.9条与盘、柜装置及二次回路结线安装工程有关的建筑工程的施工,应符合下列要求:

一、与盘、柜装置及二次回路结线安装有关的建筑物、构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定。当设备或设计有特殊要求时,尚应满足其要求。

二、设备安装前建筑工程应具备下列条件:

1.屋顶、楼板施工完毕,不得渗漏;

2.结束室内地面工作,室内沟道无积水、杂物;

3.预埋件及预留孔符合设计要求,预埋件应牢固;

4.门窗安装完毕;

5.进行装饰工作时有可能损坏已安装设备或设备安装后不能再进行施工的装饰工作全部结束。

三、对有特殊要求的设备,安装调试前建筑工程应具备下列条件:

1.所有装饰工作完毕,清扫干净;

2.装有空调或通风装置等特殊设施的,应安装完毕,投入运行。

第1.0.10条设备安装用的紧固件,应用镀锌制品,并宜采用标准件。

第1.0.11条盘、柜上模拟母线的标志颜色,应符合表1.0.11的规定。

表1.0.11 模拟母线的标志颜色

电压(kV) 颜色电压(kV) 颜色电压(kV) 颜色

交流0.23 深灰交流13.8~20 浅绿交流220 紫

交流0.40 黄褐交流35 浅黄交流330 白

交流3 深绿交流60 橙黄交流500 淡黄

交流6 深蓝交流110 朱红直流褐

交流10 绛红交流154 天蓝直流500 深紫

注:①模拟母线的宽度宜为6~12mm。

②设备模拟的涂色应与相同电压等级的母线颜色一致。

③不适用于弱电屏以及流程模拟的屏台。

第1.0.12条二次回路结线施工完毕在测试绝缘时,应有防止弱电设备损坏的安全技术措施。

第1.0.13条安装调试完毕后,建筑物中的预留孔洞及电缆管口,应做好封堵。

第1.0.14条盘、柜的施工及验收,除按本规范规定执行外,尚应符合国家现行的有关标准规范的规定。

第二章盘、柜的安装

第2.0.1条基础型钢的安装应符合下列要求:

一、允许偏差应符合表2.0.1的规定。

二、基础型钢安装后,其顶部宜高出抹平地面10mm;手车式成套柜按产品技术要求执行。基础型钢应有明显的可靠接地。

表2.0.1 基础型钢安装的允许偏差

项目允许偏差

mm/m mm/全长

不直度<1 <5

水平度<1 <5

位置误差及不平行度<5

注:环形布置按设计要求。

第2.0.2条盘、柜安装在震动场所,应按设计要求采取防震措施。

第2.0.3条盘、柜及盘、柜内设备与各构件间连接应牢固。主控制盘、继电保护盘和自动装置盘等不宜与基础型钢焊死。

第2.0.4条盘、柜单独或成列安装时,其垂直度、水平偏差以及盘、柜面偏差和盘、柜间接缝的允许偏差应符合表2.0.4的规定。

表2.0.4 盘、柜安装的允许偏差

项目允许偏差(mm)

垂直度(每米) <1.5

水平偏差相邻两盘顶部<2

成列盘顶部<5

盘间偏差相邻两盘边<1

成列盘面<5

盘间接缝<2

模拟母线应对齐,其误差不应超过视差范围,并应完整,安装牢固。

第2.0.5条端子箱安装应牢固,封闭良好,并应能防潮、防尘。安装的位置应便于检查;成列安装时,应排列整齐。

第2.0.6条盘、柜、台、箱的接地应牢固良好。装有电器的可开启的门,应以裸铜软线与接地的金属构架可靠地连接。

成套柜应装有供检修用的接地装置。

第2.0.7条成套柜的安装应符合下列要求:

一、机械闭锁、电气闭锁应动作准确、可靠。

二、动触头与静触头的中心线应一致,触头接触紧密。

三、二次回路辅助开关的切换接点应动作准确,接触可靠。

四、柜内照明齐全。

第2.0.8条抽屉式配电柜的安装尚应符合下列要求:

一、抽屉推拉应灵活轻便,无卡阻、碰撞现象,抽屉应能互换。

二、抽屉的机械联锁或电气联锁装置应动作正确可靠,断路器分闸后,隔离触头才能分开。

三、抽屉与柜体间的二次回路连接插件应接触良好。

四、抽屉与柜体间的接触及柜体、框架的接地应良好。

第2.0.9条手车式柜的安装尚应符合下列要求:

一、检查防止电气误操作的“五防”装置齐全,并动作灵活可靠。

二、手车推拉应灵活轻便,无卡阻、碰撞现象,相同型号的手车应能互换。

三、手车推入工作位置后,动触头顶部与静触头底部的间隙应符合产品要求。

四、手车和柜体间的二次回路连接插件应接触良好。

五、安全隔离板应开启灵活,随手车的进出而相应动作。

六、柜内控制电缆的位置不应妨碍手车的进出,并应牢固。

七、手车与柜体间的接地触头应接触紧密,当手车推入柜内时,其接地触头应比主触头先接触,拉出时接地触头比主触头后断开。

第2.0.10条盘、柜的漆层应完整,无损伤。固定电器的支架等应刷漆。安装于同一室内且经常监视的盘、柜,其盘面颜色宜和谐一致。

第三章盘、柜上的电器安装

第3.0.1条电器的安装应符合下列要求:

一、电器元件质量良好,型号、规格应符合设计要求,外观应完好,且附件齐全,排列整齐,固定牢固,密封良好。

二、各电器应能单独拆装更换而不应影响其它电器及导线束的固定。

三、发热元件宜安装在散热良好的地方;两个发热元件之间的连线应采用耐热导线或裸铜线套瓷管。

四、熔断器的熔体规格、自动开关的整定值应符合设计要求。

五、切换压板应接触良好,相邻压板间应有足够安全距离,切换时不应碰及相邻的压板;对于一端带电的切换压板,应使在压板断开情况下,活动端不带电。

六、信号回路的信号灯、光字牌、电铃、电笛、事故电钟等应显示准确,工作可靠。

七、盘上装有装置性设备或其它有接地要求的电器,其外壳应可靠接地。

八、带有照明的封闭式盘、柜应保证照明完好。

第3.0.2条端子排的安装应符合下列要求:

一、端子排应无损坏,固定牢固,绝缘良好。

二、端子应有序号,端子排应便于更换且接线方便;离地高度宜大于350mm。

三、回路电压超过400V者,端子板应有足够的绝缘并涂以红色标志。

四、强、弱电端子宜分开布置;当有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。

五、正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一个空端子隔开。

六、电流回路应经过试验端子,其它需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。

七、潮湿环境宜采用防潮端子。

八、接线端子应与导线截面匹配,不应使用小端子配大截面导线。

第3.0.3条二次回路的连接件均应采用铜质制品;绝缘件应采用自熄性阻燃材料。

第3.0.4条盘、柜的正面及背面各电器、端子牌等应标明编号、名称、用途及操作位置,其标明的字迹应清晰、工整,且不易脱色。

第3.0.5条盘、柜上的小母线应采用直径不小于6mm的铜棒或铜管,小母线两侧应有标明其代号或名称的绝缘标志牌,字迹应清晰、工整,且不易脱色。

第3.0.6条二次回路的电气间隙和爬电距离应符合下列要求:

一、盘、柜内两导体间,导电体与裸露的不带电的导体间,应符合表3.0.6的要求。

表3.0.6 允许最小电气间隙及爬电距离(mm)

额定电压(V) 电气间隙爬电距离

额定工作电流额定工作电流

≤63A>63A ≤63A>63A

≤60 3.0 5.0 3.0 5.0

60<U≤300 5.0 6.0 6.0 8.0

300<U≤500 8.0 10.0 10.0 12.0

二、屏顶上小母线不同相或不同极的裸露载流部分之间,裸露载流部分与未经绝缘的金属体之间,电气间隙不得小于12mm;爬电距离不得小于20mm。

第四章二次回路结线

第4.0.1条二次回路结线应符合下列要求:

一、按图施工,接线正确。

二、导线与电气元件间采用螺栓连接、插接、焊接或压接等,均应牢固可靠。

三、盘、柜内的导线不应有接头,导线芯线应无损伤。

四、电缆芯线和所配导线的端部均应标明其回路编号,编号应正确,字迹清晰且不易脱色。

五、配线应整齐、清晰、美观,导线绝缘应良好,无损伤。

六、每个接线端子的每侧接线宜为1根,不得超过2根。对于插接式端子,不同截面的两根导线不得接在同一端子上;对于螺栓连接端子,当接两根导线时,中间应加平垫片。

七、二次回路接地应设专用螺栓。

第4.0.2条盘、柜内的配线电流回路应采用电压不低于500V的铜芯绝缘导线,其截面不应小于2.5mm2;其它回路截面不应小于1.5mm2;对电子元件回路、弱电回路采用锡焊连接时,在满足载流量和电压降及有足够机械强度的情况下,可采用不小于0.5mm2截面的绝缘导线。

第4.0.3条用于连接门上的电器、控制台板等可动部位的导线尚应符合下列要求:

一、应采用多股软导线,敷设长度应有适当裕度。

二、线束应有外套塑料管等加强绝缘层。

三、与电器连接时,端部应绞紧,并应加终端附件或搪锡,不得松散、断股。

四、在可动部位两端应用卡子固定。

第4.0.4条引入盘、柜内的电缆及其芯线应符合下列要求:

一、引入盘、柜的电缆应排列整齐,编号清晰,避免交叉,并应固定牢固,不得使所接的端子排受到机械应力。

二、铠装电缆在进入盘、柜后,应将钢带切断,切断处的端部应扎紧,并应将钢带接地。

三、使用于静态保护、控制等逻辑回路的控制电缆,应采用屏蔽电缆。其屏蔽层应按设计要求的接地方式接地。

四、橡胶绝缘的芯线应外套绝缘管保护。

五、盘、柜内的电缆芯线,应按垂直或水平有规律地配置,不得任意歪斜交叉连接。备用芯长度应留有适当余量。

六、强、弱电回路不应使用同一根电缆,并应分别成束分开排列。

第4.0.5条直流回路中具有水银接点的电器,电源正极应接到水银侧接点的一端。

第4.0.6条在油污环境,应采用耐油的绝缘导线。在日光直射环境,橡胶或塑料绝缘导线应采取防护措施。

第五章工程交接验收

第5.0.1条在验收时,应按下列要求进行检查:

一、盘、柜的固定及接地应可靠,盘、柜漆层应完好、清洁整齐。

二、盘、柜内所装电器元件应齐全完好,安装位置正确,固定牢固。

三、所有二次回路接线应准确,连接可靠,标志齐全清晰,绝缘符合要求。

四、手车或抽屉式开关柜在推入或拉出时应灵活,机械闭锁可靠;照明装置齐全。

五、柜内一次设备的安装质量验收要求应符合国家现行有关标准规范的规定。

六、用于热带地区的盘、柜应具有防潮、抗霉和耐热性能,按国家现行标准《热带电工产品通用技术》要求验收。

七、盘、柜及电缆管道安装完后,应作好封堵。可能结冰的地区还应有防止管内积水结冰的措施。

八、操作及联动试验正确,符合设计要求。

第5.0.2条在验收时,应提交下列资料和文件:

一、工程竣工图。

二、变更设计的证明文件。

三、制造厂提供的产品说明书、调试大纲、试验方法、试验记录、合格证件及安装图纸等技术文件。

四、根据合同提供的备品备件清单。

五、安装技术记录。

六、调整试验记录。

附录一本规范用词说明

一、为便于在执行本规范条文时区别对待,对于要求严格程度不同的用词说明如下:

1.表示很严格,非这样做不可的:

正面词采用“必须”;

反面词采用“严禁”。

2.表示严格,在正常情况下均应这样做的:

正面词采用“应”;

反面词采用“不应”或“不得”。

3.表示允许稍有选择,在条件许可时首先应这样做的:

正面词采用“宜”或“可”;

反面词采用“不宜”。

二、条文中指明应按其它有关标准、规范执行时,写法为“应符合……的规定”或“应按……执行”。

附加说明

本规范主编单位、参加单位和主要起草人名单

主编单位:能源部电力建设研究所

参加单位:交通部水运规划设计院

能源部武汉超高压公司

主要起草人:李志耕黄佩君赵以裕马长瀛

中华人民共和国国家标准

电气装置安装工程盘、柜

及二次回路结线施工及验收规范

GB 50171—92

条文说明

前言

根据国家计委计标函(1987)78号、建设部(88)建标字25号文的要求,由原水利电力部负责主编,具体由能源部电力建设研究所会同有关单位共同修订的《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171—92,经中华人民共和国建设部1992年12月16日以建标[1992]911号文批准发布。

为便于广大设计、施工、科研、学校等有关单位人员在使用本规范时能正确理解和执行条文规定,《电气装置安装工程盘、柜及二次回路结线施工及验收规范》编制组根据国家计委关于编制标准、规范条文说明的统一要求,按《电气装置安装工程盘、柜及二次回路结线施工及验收规范》的章、条顺序,编制了《电气装置安装工程盘、柜及二次回路结线施工及验收规范条文说明》,供国内各有关部门和单位参考。在使用中如发现本条文说明有欠妥之处,请将意见直接函寄给本规范的管理单位能源部电力建设研究所(北京良乡,邮政编码:102401)。

本条文说明仅供国内有关部门和单位执行本规范时使用。

第一章总则

第1.0.1条制订本规范的目的及指导思想。

第1.0.2条本规范的适用范围:

一、本规范总标题为“盘、柜及二次回路结线”,不强调具体名称,使本规范的适用范围更广一些;

二、说明本规范的适用范围包括保护盘、控制盘、直流屏、励磁屏、信号屏、远动盘、动力盘、照明盘及微机控制有关屏、盘以及高、低压开关柜等;二次回路结线包括保护回路、控制回路、信号回路及测量回路等。

第1.0.3条强调了按设计进行施工的基本原则。

第1.0.4条本条规定了盘、柜搬运时的基本要求。精密的仪表和元件一般应从盘上拆下运输,对于较重的或精密的装置型设备,如高频保护装置、零序保护装置、逆变装置、距离保护装置、重合闸装置等,必要时可拆下单独包装运输,以免损坏或因装置过重使框架受力变形。尤其应注意在二次搬运及安装过程中,应防止倾倒而损坏设备。

第1.0.5条本条规定了盘、柜的保管要求。对温度、湿度有较严格要求的装置型设备,如微机监控系统,应按规定妥善保管在合适的环境中,待现场具备了设计要求的条件时,再将设备运进现场进行安装调试。

第1.0.6条不得使用淘汰及高能耗产品,新产品均应经鉴定合格。

根据目前有关规定,高、低压开关柜必须采用机械电子部和能源部两部认可的定点厂生产的设备。

第1.0.7条

一、各制造厂提供的技术文件没有统一规定,可按各厂家规定及合同协议要求;

二、开箱检查时,强调型号、规格符合设计要求,设备无损伤,附件、备件的供应范围和数量按合同要求。

第1.0.8条强调应遵守国家现行有关安全技术标准的规定。

第1.0.9条

一、对建筑工程,强调按国家现行有关规定执行,当设备有特殊要求时尚应满足其要求。例如基础型钢的安装必须满足本规范第2.0.1条的规定,因为第2.0.1条所述的基础型钢的安装是在建筑工程中进行的。故在建筑工程施工中,电气人员应予以配合,这样才能保证盘、柜安装的要求。

二、强调设备安装前,屋面、楼板不得有渗漏现象,室内沟道无积水等要求,以防设备受潮。

三、强调有特殊要求的设备,在具备设备所要求的环境时,方可将设备运进现场进行安装调试,以保证设备能顺利地进行安装调试及运行。

第1.0.10条为防止包括地脚螺栓在内的紧固件生锈,应采用镀锌制品,紧固件应尽量采用标准件,以便于更换。

第1.0.11条该条文是参照国家现行标准《电力系统二次电路用屏(台)通用技术条件》(JB 616—84)制订的。增加了500kV交、直流模拟母线颜色的规定。

第1.0.12条目前,继电保护回路、控制回路和信号回路新增加了不少弱电元件,测量二次回路绝缘时,有些弱电元件易被损坏。故提出测试绝缘时,应有防止弱电设备损坏的相应的安全措施,如将强、弱电回路分开,电容器短接,插件拔下等。测完绝缘后应逐个进行恢复,不得遗漏。

第1.0.13条本条的目的是为了运行安全和防止潮气及小动物侵入,对于敞开式建筑物中采用封闭式盘、柜的电缆管口,应作好封堵。

第1.0.14条本规范与国家现行有关标准规范的关系。

第二章盘、柜的安装

第2.0.1条目前国内盘、柜的安装,一般均用基础型钢作底座。基础型钢与接地干线应可靠焊接上,盘、柜用螺栓或焊接固定在基础型钢上。本规范表2.0.1系参照《建筑安装工程质量检验评定标准(自动化仪表安装工程)》(TJ 308—77)中有关规定制订的。

基础型钢施工前,首先要检查型钢的不直度并予以校正。在施工时电气人员予以配合,本条提出的要求是可以做到的。

手车式开关基础型钢的高度,应符合制造厂产品技术要求。

对基础位置误差及不平行度限制,以保证盘、柜对整个控制室或配电室的相对位置。

第2.0.2条强调按设计要求采取防震措施。因为设计部门掌握盘、柜安装地点的震动情况,据此提出不同的防震措施,如常用垫橡皮垫,防震弹簧等方法。

第2.0.3条考虑到主控制盘、继电保护盘、自动装置盘等有移动或更换可能,尤其当有扩建工程时,若将盘、柜焊死,插入安装盘、柜时将造成困难,故提出不宜焊死。

第2.0.4条本规范表2.0.4系参照《建筑安装工程质量检验评定标准(自动化仪表安装工程)》(TJ308—77)中的有关规定而制订的。据了解,有的生产厂家的产品本身尺寸误差较大,

模拟母线参差不齐等,首先应由厂家保证质量,订货时应注意尽量采用“两部”认可的生产厂家生产的合格产品,并在订货合同上予以强调。

第2.0.5条特别要注意室外端子箱封闭应良好,箱门要有密封圈,底部要封堵,以防水、防潮、防尘。

第2.0.6条装有电器的可开启的屏、柜门,若无软导线与屏、柜的框架连接接地,则当门上的电器绝缘损坏时,将使屏、柜门上带有危险的电位,危及运行人员的人身安全。国外对此极为重视,一般均以软导线可靠接地。鉴于国内制造厂的产品尚不统一,为确保安全生产,本条重申此要求。除要求制造厂予以改进外,订货单位也应在订货时提出该项要求。

裸铜软线要有足够的机械强度,强调用裸线以免断线时不易被发现。

第2.0.8条根据制造厂产品有关要求而制订的。

第2.0.9条根据原水电部(84)电生监字142号文的要求,开关柜应具有防止带负荷拉合刀闸、防止带地线合闸、防止带电挂地线、防止误走错间隔、防止误拉合开关的“五防”要求,故强调提出这一条款。

由于有的厂家在制造工艺方面存在问题,生产的小车不能互换,失去了小车式柜的这一优点,故强调了小车的互换性。在我国目前生产工艺的情况下,为确保安装质量,出厂时,小车柜的车柜号应对应,订货时要选择“两部”认可的厂家生产的质量合格的产品,签订合同时应予以强调。

第三章盘、柜上的电器安装

第3.0.1条发热元件宜安装在散热良好的地方,不强调安装在柜顶。因为有些发热元件较笨重,安装在柜顶不安全;有些发热元件安装在柜顶操作不方便。

装置性设备要求外壳接地,以防干扰,并保证弱电元件正常工作。

第3.0.2条该条文强调端子板安装的要求。有部分条文在设计规程中已规定,这里重复提出是考虑在安装施工过程中,有可能疏忽。

第四款是因为近年来,弱电保护和弱电控制大量出现,为防止强电对弱电的干扰而提出的要求。

第七款,主要考虑室外配电箱因受潮造成端子绝缘降低,故建议采用防潮端子。

第八款,小端子配大截面导线,在施工中时有发生,安装困难且接触不良,故建议可用两根小截面的导线代替大截面的导线,作为目前的过渡措施。

第3.0.3条二次回路的连接件应采用铜质制品,以防锈蚀。在利用螺丝连接时,应使用垫片和弹簧垫圈。对所使用的铜质制品应进行检查。目前生产的连接件,有的质量不合格,经过几次旋拧,丝扣就滑扣了。尤其在运行过程中出现滑扣现象,其后果更为严重。

考虑防火要求,绝缘件应采用自熄性阻燃材料。

第3.0.4条一般规定。目前可采用喷涂塑料胶等方法。

第3.0.6条本条仅指盘、柜内二次回路的电气间隙和爬电距离。一次部分的电气间隙和爬电距离,本规范不包括。本条参照国家标准《低压成套开关设备》(GB7251—87)编写。第四章二次回路结线

第4.0.1条为保证导线无损伤,配线时宜使用与导线规格相对应的剥线钳剥掉导线的绝缘。螺丝连接时,弯线方向应与螺丝前进的方向一致。

线路标号常采用异型管,用英文打字机打上字再烘烤,或采用烫号机烫号。这样字迹清晰工整,不易脱色。或采用编号笔用编号剂书写,效果也较好。

二次回路应设专用接地螺栓,以使接地明显可靠,订货时应予注意。

第4.0.2条本条系参照国家现行标准《电力系统二次回路用控制及继电保护屏(柜、台)

通用技术条件》(JB 5777.2—91)制订。

第4.0.3条第三款,为保证导线不松散,多股导线不仅应端部绞紧,还应加终端附件或搪锡。据反映,采用压接式终端附件是较好的一种方式。

第4.0.4条

第二款,根据现行国家标准《工业与民用电力装置的接地设计规范》(GBJ65—83)及《电气装置安装工程接地装置施工及验收规范》(GB50169—92),明确要求控制电缆的金属护层应予接地。

第三款,关于屏蔽层接地的具体做法,全国尚不统一,故应按设计要求而定。

双屏蔽层的电缆,为避免形成感应电位差,常采用两层屏蔽层在同一端相连并予接地。

第四款,控制电缆目前已大量采用塑料电缆,其芯线本身为彩色塑料绝缘,在施工中能减少大量套塑料管的工作量,省时省料,目前多数工程对塑料芯线已取消了套塑料管的工艺,也有部分工程强调与橡胶芯线做法一致。在此不强求,但橡胶芯线仍应套绝缘管。

据调查,目前大部分工程已不使用橡胶绝缘的电缆做控制电缆,大型电缆制造厂也不生产橡胶绝缘的控制电缆,但橡胶绝缘的控制电缆并不属于淘汰产品,有些地方小型电缆厂目前还在生产这种电缆,故仍提出有关橡胶绝缘控制电缆的做法。

第4.0.5条电源的正极接到水银侧接点一端,这样有利于灭弧,防止接点烧损。

第4.0.6条油污环境采用塑料绝缘导线较好。

在日光直晒环境,常采用电缆穿蛇皮管或其它金属管的保护措施。

第五章工程交接验收

第5.0.1条

第四款,目前有的盘、柜已不带照明装置,但成套柜仍有,故作此规定。

第六款,增加用于热带的盘、柜的技术要求,对于其它特殊环境,如腐蚀等,亦应按有关国家现行标准进行验收。

第七款,为防止小动物及潮气等侵入,应做好封堵。考虑到结冰地区曾发生管内积水将电缆冻断事故,故强调应采取措施,使管内不积水。

第5.0.2条增加备品、备件清单的要求,给以后运行、维护提供方便。

变电站电气二次系统设计【最新】

变电站电气二次系统设计 摘要:变电站作为电力系统的一个重要组成部分,其电气二次设备的安装质量在关系到变电系统正常运行的同时,也直接影响到电力系统的运行质量。但是现在对于变电站中的电气工程,特别是其中电气二次设备的安装现状仍需要社会各界人士的关注,因为只有这样才能在有效提高变电站电气二次设备安装、调试和校验质量的同时,促进变电站及整个电力系统的正常和高效运行。 关键词:变电站,二次系统,安装,调试,校验 引言 变电站二次部分的安装、调试以及校验工作中,存在大量的容易出错的关键点,变电站设备经常发生过电压损毁事件,对电网的安全运行带来了较大影响,加强和改进电子系统(设备)的防护,严格控制这些关键点,避免重复犯错,减小其遭受雷电等冲击干扰损害造成的直接损失和间接损失,是提高变电站二次系统的安装、调试及校验水平,提高工程质量等级的关键。本文就从变电站二次系统的安装、调试、校验三方面全面的进行论述其系统设计,力求提高系统的运行质量。

一、变电站二次设备安装过程中所面临的问题 现如今,计算机技术在社会各行各业中的普遍使用,使各项工作的处理和运作效率都得到了大大提高,而计算机在电力系统的应用,不仅为电能的控制及调度提供了自动化的手段,还为其高效运作创造了智能化的途径。结合这点我们不难看出,电力事业在不断发展、进步,并已在原有的基础上取得了很大成效。但是尽管如此,我们仍要时刻提高警惕,预防在现有的工作中出现不好的变故;而且我们还要预见在电力系统运行过程中,不断会出现新的问题等待我们去解决。所以,我们应就变电站的二次设备在目前应用中所遇到的问题进行分析,力求在此基础上总结出对变电站二次设备运用和管理的一些经验。 (一)变电站接地不良引起二次设备烧毁 无论是在电厂中,还是在变电站内,合格、有效且良好的接地是促进电力系统安全运行的基本保证,而现在,多数变电站因其接地不良引起二次设备的烧毁,从而导致了电力系统的无法正常运行,最终给人们的生产、生活带来不利影响。 (二)变电站二次设备选择不达标

电气常用文字符号及二次接线图的识别

电气常用新旧文字符号对照表

附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池

电气二次回路_符号元件大全

1. 二次回路符号名称 M 电动机 YH 电压互感器 LH 电流互感器 DL 断路器 ZKK ME型断路器 V 电压表 A 电流表 W 有功表 F 频率表 DHJ 电动机综合保护装置 LJ 电流继电器 LDJ 零序电流继电器 G 隔离开关 KK 控制开关 TA 跳闸按钮 HA 合闸按钮 SA 事故按钮 DC 直流电源 AC 交流电源 C 接触器 RJ 热继电器(热偶) RD 熔断器 HD 红灯 LD 绿灯 HD 黄灯 BD 白灯 ±HM 合闸电源小母线 ±KM 控制电源小母线 (+)SM 闪光电源小母线 SYM 事故报警小母线 YBM 预告信号小母线 FM 信号电源小母线 DBM 低电压保护小母线 PM 掉牌未复归 YMa、b、c 电压小母线(YMb为公用小母线) ±I 直流主母线 XM 信号小母线 THM 同期装置合闸脉冲小母线 TBM 同期闭锁小母线 TQMa 待并系统同期小母线 TQMa/ 运行系统同期小母线

DBM 低电压保护小母线 HJD 6KV母线PT小车滑动接点 ZDK ME型开关终端 NK 钮子开关 RZ 热线轴 1STK 手动准同期开关 2STK 自动准同期开关 TK 同期开关 BK 、LK 联锁开关 TJJ 同期检查继电器 ZJ中间继电器 R电阻 HQ、HC合闸线圈 TQ 跳闸线圈 HJ、SHJ 合闸继电器 TJ、STJ 跳闸继电器 FT 分励脱扣器 QHA、QHB、QHC 220KV断路器A、B、C相合闸线圈 QTA、QTB、QTC 220KV断路器A、B、C相跳闸线圈(脚标1为第一跳闸线圈,脚标2为第二跳闸线圈) FA、FB、FC 220KV断路器辅助接点 MDJ 氮气压力继电器 YLJ 液压油压力继电器 TWJ 跳闸位置继电器 HWJ 合闸位置继电器 TBJ 跳闸闭锁继电器(防跳继电器) WZJ 位置中间继电器 WSJ 瓦斯继电器 WJ 温度继电器 XJ 信号继电器 XJJ 接地信号继电器 YSF 压力释放继电器 BCJ 保护出口继电器 QP 保护切片 LP 保护连片(压板) SJ 时间继电器 YJ 电压继电器 YZJ 低电压继电器 SWJ 双位继电器 LJ电流继电器 LJ0 、LDJ零序电流继电器 FLJ 负序电流继电器 CJ 差动继电器 BSJ 闭锁继电器

浅谈建筑电气安装工程二次深化设计

浅谈建筑电气安装工程二次深化设计 摘要社会经济快速发展背景下,人们物质生活水平不断提高,电气产品种类与数量迅速增加,这对建筑电气工程提出新的要求。电气安装工程作为建筑工程项目的主要构成部分,其施工质量直接对人们居住环境产生影响,有必要做好相关研究工作。本文中主要分析建筑电气安装工程二次深化设计要点。 关键词建筑电气;安装工程;二次设计 前言 电气安装工程作为建筑工程的主要组成部分,涉及众多内容,工程开展较为复杂,电气安装工程质量直接影响整个工程的安全质量。电气安装工程实际施工中,受到诸多因素影响,极易出现各类质量问题,需要安装技术人员结合场地情况,选择合适的安装方法,不断提升自身安装水平,同时要做好二次深化设计。 1 二次深化设计的必要性 1.1 设计单位 因设计单位不了解现场,对开发商的最终目的了解不透彻,对设备的功能和安装要求不够了解,沟通不是很到位,更多的是设计人员没有施工经验,闭门造车,生搬硬套,造成盲目设计,对现场施工、设备安装和工程造价方面都会存在很大的偏差。 1.2 施工单位 很多施工单位人员经验不足,对图纸理解不透,考虑问题不周,更多的人员不能积极主动地去考虑问题,深入地去研究问题,只是按图施工,照葫芦画瓢,不能够提出合理化建议,施工完才发现问题,造成返工和经济损失;有的错误甚至无法弥补,直接影响使用功能。 1.3 建设单位 建设单位是核心,是组织者和管理者,监理单位要积极配合建设单位做好各方面的工作,建设单位要协调设计单位和各施工单位间的管理工作,对重点问题、主要设备要求要明确,针对设计图纸及时组织设计、施工单位、监理单位进行图纸会审,对图纸存在的问题进行及时沟通,提前解决,避免影响施工进度,对图纸的深化设计,最好找第三方进行[1]。 2 建筑电气安装工程二次深化设计 2.1 工程概况

电气二次接线规范

一、电气图定义 用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系,或者用以提供工作参数的表格、文字等,也属于电气图之列。 二、电气图分类 1、系统图或框图:用符号或带注释的框,概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。 2、电路图:用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系,而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。 3、功能图:表示理论的或理想的电路而不涉及实现方法的一种图,其用途是提供绘制电路图或其他有关图的依据。 4、逻辑图:主要用二进制逻辑(与、或、异或等)单元图形符号绘制的一种简图,其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。 5、功能表图:表示控制系统的作用和状态的一种图。 6、等效电路图:表示理论的或理想的元件(如R、L、C)及其连接关系的一种功能图。 7、程序图:详细表示程序单元和程序片及其互连关系的一种简图。 8、设备元件表:把成套装置、设备和装置中各组成部分和相应数据列成的

表格其用途表示各组成部分的名称、型号、规格和数量等。 9、端子功能图:表示功能单元全部外接端子,并用功能图、表图或文字表示其内部功能的一种简图。 10、接线图或接线表:表示成套装置、设备或装置的连接关系,用以进行接线和检查的一种简图或表格。 ⑴单元接线图或单元接线表:表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。(结构单元指在各种情况下可独立运行的组件或某种组合体) ⑵互连接线图或互连接线表:表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。(线缆接线图或接线表) ⑶端子接线图或端子接线表:表示成套装置或设备的端子,以及接在端子上的外部接线(必要时包括内部接线)的一种接线图或接线表。 ⑷电费配置图或电费配置表:提供电缆两端位置,必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。 11、数据单:对特定项目给出详细信息的资料。 12、简图或位置图:表示成套装置、设备或装置中各个项目的位置的一种简图或一咱图叫位置图。指用图形符号绘制的图,用来表示一个区域或一个建筑物内成套电气装置中的元件位置和连接布线。 三、电气图的特点 1、电气图的作用:阐述电的工作原理,描述产品的构成和功能,提供装接和使用信息的重要工具和手段。

电气一次设计指导书(李文才老师编写)

电气一次部分设计指导书 李文才编 河北工程技术高等专科学校电气工程系 2004年6月

一、短路电流计算 (一)短路电流计算条件 为使所选电气设备具有足够的可靠性、经济性和合理性,并在一定时期内适应电力系统发展的需要,作校验用的短路电流应按下列条件确定。 (1)容量和接线按本工程设计最终容量计算,并考虑电力系统远景发展规划(一般为本工程建成后5~10年):其接线应采用可能发生最大短路电流的正常接线方式,但不考虑在切换过程中可能短时并列的接线方式。(如切换厂用变压器时的并列)。 (2)短路种类一般按三相短路验算,若其他种类短路较三相短路严重时,即应按最严重的情况验算。 (3)计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。 (二)短路电流计算方法 短路电流计算方法参见《电力系统故障》一书,在本设计中,电力系统可看作是无穷大系统。 (三)短路计算时间 当短路持续时间大于ls时,校验热稳定的等值计算时间t k 为继电保护动作时间 t pr 和相应断路器的全开断时间t ab 之和,即 t dz =t pr +t ab 而 t ab =t in +t a 式中t ab ——断路器全开断时间; t pr ——后备保护动作时间; t in ——断路器固有分闸时间,可查附表15: t a ——断路器开断时电弧持续时间,对少泊断路器为0.04~0.06s,对SF 6 和压缩空气断路器约为0.02~0.04s。 当短路持续时间小于ls时,校验热稳定的等值计算时间还要计及短路电流非周期分量的影响,参见教材第六章。开断电器应能在最严重的情况下开断短路电流,考虑到主保护拒动等原因,按最不利情况,取后备保护的动作时间。一般建议t dz 不小于下列数据:330kV,2s:220kV,3s:6~110kV,4s。 二、高压电气设备选择的一般条件

典型电气二次回路识图

断路器控制回路图 控制回路是二次回路的重要组成部分, 电气设备的种类和型号多 种多样,控制回路的接线方式也很多,但其基本原理是相似的。这里 以某变电站控制回路图为例,简要说明看图的基本方法。 完整的二次回路原理图一般由四张图构成: 原理图一端子图一端子图 —原理图。完整的控制回路图一般包括操作箱接点联系图一保护屏端 子图一汇控柜端子图一断路器控制回路图。 按照上述顺序联接。下面 逐一进行说明: 1、操作箱接点联系图 我们以A 相合闸回路为例来简要说明一下识图方法(图 图1 A 相合闸回路 先来看图上的两种端子: 是箱端子,位于保护装置后侧 , 厂 是屏端子,一般位于保护屏后两侧,固定在保护屏上。 图的左边为装置的逻辑回路,右侧相对于逻辑回路标有继电装置 的种类及回路名称。如图中根据回路名称,我们可以快速找到 A 相 合闸回路,其中包括跳位监视回路、合闸回路、防跳回路。 跳位监视回路从正电源101通过4D62屏端子接至4n76箱端子, 通过跳 闸位置继电器TWJa 接至4n44,并引至屏端子4D168,从屏端 子通过电缆连接至断路器操作机构箱。图中的 7A 为回路编号(功能 相同的回路在不同型号 101 輕 SMD63 ?4B64 一哼一一― FCX-32KP 「叫— TWJe ^TBJa HlUa HBJu 【恤 .厂|】仙「 丿 ~Mnr-Eir I

的设备中都有统一编号,比如合闸回路的编号一般为7,跳闸回路编号一般为37)。 合闸回路的启动靠手动合闸继电器SHJ或重合闸继电器ZHJ,手合命令发出后启动SHJ,重合闸命令发出后启动ZHJ,然而合闸命令只是一个脉冲,保证合闸回路导通直至断路器合上的是合闸保持继电器HBJa。SHJ或ZHJ发出合闸脉冲后,HBJa线圈励磁,启动合闸回路的HBJa长开接点,这时合闸回路靠HBJa接点继续导通,直至A 相合闸成功,机构箱内的合闸回路断开,HBJa线圈失磁,HBJa长开触点才断开,切断合闸回路。 图中仃BJa为跳跃闭锁继电器,它有两个线圈,一个是电流启动线圈,串联在跳闸回路中,以便当继电保护装置动作于跳闸时,使ITBJa可靠的启动。一个是防跳回路中的电压保持线圈,其主要作用是在继电器动作后能可靠地自保持。直到SHJ或ZHJ返回,仃BJa 的电压线圈失电为止,仃BJa继电器复归。使用仃BJa与2TBJa这两组接点是为了增加回路的可靠性。 2、保护屏端子图 端子图是表示屏与屏之间电缆的连接和屏上设备连接情况的图纸 (图2)。

电气二次回路线号标注原则

电气二次回路线号标注原则 一、线号标注一般采用数字或数字和文字的组合,它表明了回路的性质和用途。 二、回路标号的基本原则是:凡是各设备间要用控制电缆经端子排进行联系的,都要按回路原则进行标号。此外,某些装在屏顶上的设备与屏内设备的连接,也需要经过端子排,此时屏顶设备就可看作是屏外设备,而在其连接线上同样按回路编号原则给以相应的标号。 三、为了明确起见,对直流回路和交流回路采用不同的标号方法,而在交、直流回路中,对各种不同的回路又赋于不同的数字符号,因此在二次回路接线图中,我们看到标号后,就能知道这一回路的性质而便于维护和检修。 四、二次回路标号的基本方法 用三位或三位以下的数字组成,需要标明回路的相别或某些主要特征时,可在数字标号的前面(或后面)增注文字符号。 按“等电位”的原则标注,即在电气回路中,连于一点上的所有导线(包括接触连接的可折线段)须标以相同的回路标号。 电气设备的触点、线圈、电阻、电容等元件所间隔的线段,即看为不同的线段,一般给予不同的标号;对于在接线图中不经过端子而在屏内直接连接的回路,可不标号。 常见交流控制回路中,以主要压降元(部)件(如线圈、绕组、电阻等)为界,左边以奇数起编,如:1、3、5......或11、13、15......;右边以偶数起编,如:2、4、6......或 12、14、16......。 五、直流回路的标号细则 对于不同用途的直流回路,使用不同的数字范围,如控制和保护回路用001~099及l 一599,励磁回路用601~699。 控制和保护回路使用的数字标号,按熔断器所属的回路进行分组,每一百个数分为一组,如101~199,201~299,301―399,其中每段里面先按正极性回路(编为奇数)由小到大,再编负极性回路(偶数)由大到小,如100,101,103,133,142,140。 信号回路的数字标号,按事故、位置、预告、指挥信号进行分组,按数字大小进行排列。 开关设备、控制回路的数字标号组,应按开关设备的数字序号进行选取。例如有3个控制开关1KK、2KK、3KK,则1KK对应的控制回路数字标号选101~199,2KK所对应的选201~299,3KK对应的选301~399。

电气一次设计要点

可研注意事项: 开展工作之前先到相关部门进行搜资:变电站规模,站址情况,出线回路数,接线方式,是否征得规划部门同意。去现场的时候要拍些所址的照片。 根据系统专业的提资绘制电气主接线图。接线图应符合通用设计的要求:220kV出现设置3相PT;自耦变、三圈变的不同画法;标注设备参数的型号。 依据通用设计绘制电气总平面的图纸。应注意:隔离开关的断口方向保持一致;正确标注出线间隔的相序(面对线路出线方向,从左到右依次为A、B、C)相;隔离开关的角度(45°或135°);与线路专业配合,确定线路的走向,间隔的排列;间隔的排列应与主接线一致;尺寸的标注要规范。 报告中需交待清楚所址的归属问题,是否取得规划部门的同意。其余可参考10包的模板。

初步设计注意事项: 根据可研评审意见,开展工作。到相关部门搜资,内容如下:变电所建设规模;各电压等级出线方向;本期、远景回路数及出线排列;对各配电装置布置形式的意见;主要电气一次设备选型的意见;所用变如何配置(接与母线还是线路);是否设35kV消弧线圈;无功补偿装置形式的意见;甲方其他要求。 根据可研评审意见修改可研阶段的主接线和总平面。增加全所直击雷保护范围图以及出现间隔、主变进线间隔、母线设备间隔的断面图。

施工图各个卷册注意事项: 根据初设审查意见开展工作,每个卷册的注意事项如下: 屋外配电装置(常规站) 屋外配电装置平面布置图中需采用设备的实际形状,标注出场地所处的位置,在110(220)屋外配电装置或主变场地的什么方向。如果是扩建工程就必需用虚线框标注出扩建间隔和设备。有时前期工程中的相序标注是错误的,在扩建的时候就应及时更正相序。在平面布置图中一些细微的环节比如套管定位尺寸就可以放在安装图和平断面图中加以反映。 在绘制平断面图的时候应标注弧垂,安全净距;标注安全净距的时候应标注在设备的电气部分,而不是支架之类的地方;标注构架的高度;要注意设备的接线端子的材质,如果是铜的就要选择铜铝过渡设备线夹;可调耐张绝缘子串与耐张绝缘子串的数量应该是一致的,而且在备注后应注明附连接金具;在数设备线夹的时候在涉及单相的地方就不必×3,在涉及三相的地方就必须×3;绘制不同断面的过程中要避免材料的重复统计;根据厂家提供的电流互感器出线和进线方向,绘制正确的断面,保证和主接线中的变比一致。应用卫总编写的程序,进行导线的拉力计算。计算的过程中要将所需数据正确输入如:构架的高度,两构架的高差,构架间距,引下线的个数。关于引下线的个数尤其需要特别注意,比如在断面图中看到三根导线我们

二次回路电气设计 配电箱设计

二次回路电气设计配电箱设计 1、简介 什么是配电箱?所有用户用电的总的一个电路分配箱.

2、工作原理 配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置。正常运行时可借助手动或自动开关接通或分断电路。故障或不正常运行时借助保护电器切断电路或报警。借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号。常用于各发、配、变电所中。 3、用途 便于管理,当发生电路故障时有利于检修。配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置。常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多。 配电箱的用途:当然是方便停、送电,起到计量和判断停、送电的作用。 4、分类 按结构特征和用途分类: (1)固定面板式开关柜,常称开关板或配电屏。它是一种

有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用。 (2)防护式(即封闭式)开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜。这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装。柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离。通常门与主开关操作有机械联锁。另外还有防护式台型开关柜(即控制台),面板上装有控制、测量、信号等电器。防护式开关柜主要用作工艺现场的配电装置。 (3)抽屉式开关柜。这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元。功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。每个功能单元之间也有隔离措施。抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜。它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心。

变电站电气一次部分毕业设计

变电站电气一次部分毕业设计

毕业设计(论文) 课题名称220kV变电站电气一次部分初步设计 学生姓名 学号 系、专业电气工程系、电气工程及其自动化 指导教师 职称

内容提要 本次设计为220kV变电站电气一次部分的初步设计。根据原始资料,以设计任务书和国家及行业有关电力工程设计的规程规范为设计依据,并结合该地区实际情况设计该变电站,设计的内容符合国家有关经济技术政策,所选设备全部为国家推荐的新型产品,技术先进、运行可靠、经济合理。本期该变电站设有两台主变压器,远期该变电站设有三台主变压器。站内主接线分为220kV、110kV和10kV三个电压等级。 设计正文分设计说明书和设计计算书两个部分,设计说明书包括电气主接线设计、变压器选择说明、短路电流计算说明、电气设备选择说明、配电装置设计、电气总平面布置和防雷保护设计;设计计算书包括变压器选择、短路电流计算、电气设备选择及校验等,并附有电气主接线图及其它相关图纸。 关键词:220kV变电站;短路计算;主接线;设备选择。

Summary The design of 220 kV substation electrical part of the preliminary design at a time. According to the original data, a design specification and country and industry relevant power engineering design procedure specification for design basis, and combined with the region's actual condition, the design of the substation design in conformity with the relevant economic and technological policies of the state, the contents of the selected equipment for all countries recommend new products, advanced technology, reliable operation, economic and reasonable.. The substation is equipped with two sets of the main transformer, forward the has three main transformer substation. station connection is divided into 220 kV, 110 kV and 10 kV voltage grade three. This text points design specifications and design calculation of two parts, the design specifications, including the main electrical wiring design of transformer selection, the short circuit current calculation, electrical equipment selection, design of power distribution equipment, electrical total plane layout and lightning protection design; Design calculation includes the choice of transformer, the short-circuit current calculation, electrical equipment selection and calibration, etc., with the main electrical wiring diagram and related drawings. Key words: 220 kV substation; Short circuit calculation; The main wiring; Equipment selection.

电工必须知道的30个电气二次回路图

电工必须知道的30个电气二次回路图 1、直流母线电压监视装置电路图 直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监视继电器,正常电压KV1励磁,其常闭触点断开,当电压降低到整定值时, KV1失磁,其常闭触点闭合, HP1光字牌亮,发出音响信号。KV2是过电压继电器,正常电压时KV2失磁,其常开触点在断开位置,当电压过高超过整定值时KV2 励磁,其常开触点闭合, HP2光字牌亮,发出音响信号。 图1直流母线电压监视装置电路图 2、直流绝缘监视装置接线图 图2是常用的绝缘监察装置接线图,正常时,电压表1PV开路,而使ST1 的触点5-7、9-11( ST1的1-3、2-4断开)与ST2的触点9-11接通,投入接地继电器KA。当正极或负极绝缘下降到一定值时,电桥不平衡使KA动作,经KM 而发出信号(若正、负极对地的绝缘电阻相等时,不管绝缘下降多少,KA不可能动作,就不能发出信号,这是其缺点)。此时,可用2PV进行检查,确定是哪一极的绝缘下降(测“+”对地时,ST2的2-1、6-5接通;测“-”对地时,ST2的1-4、5-8接通。正常时,母线电压表转换开关ST2的2-1、5-8、9-11接通,电压表2PV可测正、负母线间电压,指示为220V),若正极对地绝缘下降,则投ST1 I档,其触点1-3、13-14接通,调节R3至电桥平衡电压表1PV指示为零伏;再将ST1投至II档,此时其触点2-4、14-15接通,即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降,则先将ST1放在II档,调节3R至电桥平衡,再将ST1投至I档,读出直流系统的对地总绝缘电阻值。假

分析电气二次设计中的问题与有效措施 吴晓璇

分析电气二次设计中的问题与有效措施吴晓璇 发表时间:2019-04-11T16:10:27.970Z 来源:《电力设备》2018年第30期作者:吴丹喻洁吴晓璇 [导读] 摘要:对于电气二次设计工作来说,是电气工程中不可缺少的一部分,同时对用电质量也有着直接的影响,科学合理的电气二次设计不但可以提高电气二次设计的质量,还能有效保证电气系统的稳定性及电气设备的可靠性。 (中机国能浙江工程有限公司浙江杭州 310000) 摘要:对于电气二次设计工作来说,是电气工程中不可缺少的一部分,同时对用电质量也有着直接的影响,科学合理的电气二次设计不但可以提高电气二次设计的质量,还能有效保证电气系统的稳定性及电气设备的可靠性。如果电气二次设计出现问题,就会使电气设备的维护成本提升,想要有效避免这一情况,相关工作人员务必要对其加强重视,并对电气设备的运行进行严格的监控,降低电气二次设计中问题个整个电气工程造成的影响。 关键词:电气系统;二次设计;问题对策 电力系统的稳定运行需要继电保护的支持。如果在实际情况中变电站继电保护的二次回路出现问题,势必会影响电网的其他设备。轻则造成供电区域的大规模停电,重则可能导致电力系统直接瘫痪,为供电企业和人民带来无法挽回的重大损失。因此,在现代化社会中,如果供电出现问题,对绝大多数行业的影响都十分巨大。所以,供电企业应致力于研究供电的稳定性,从变电站继电保护二次回路入手,采取相应措施,将发生故障的几率控制在最低水平,为社会发展和人们的生活提供源源不断的电力资源。 1 电气二次设计中的问题 1.1 光纤纵差保护问题 电气二次设计过程中,光纤纵差问题应当注意,为确保二次设备能够得以安全防护,应当做好以下工作。确定该保护的实质即为差动保护,从形式来看表现出一定的特殊性。正因这一差异,导致保护方式较之于普通差动保护有所差异。光纤差动保护实际上是将信号转移的一种方式,转移之后信号变成了数字信号。就通讯形式而言,具有较大的区别,光纤差动保护通讯具有双侧性,可以提高保护档次、降低安全隐患和危害。对于普通的保护形式而言,则有较大的差异,一般意义上的电缆会在输送电流时呈现回路状态,若回路延续时间超过了正常时间点,则会导致系统电压负荷承载压力过大,以致于对整个电力系统的运行会产生较大的影响。 1.2 二次回路中的寄生回路问题 对于二次回路中的寄生回路而言,即保护回路中无多余回路,多见继电保护误动或者拒动问题,这种类型的回路通常难以单纯依靠整组试验来发现,而是应当基于专业人员的技术和经验,严格按照继保原理图来发现二次回路中的问题。寄生回路隐蔽性非常的强大,而且涉及的范围非常广泛,牵涉到很多个专业、查找难度相对较大。在对寄生回路设计时,为了能够有效防止出现交直流混电以及强弱电干扰等一系列问题,应当对屏柜端子严格按照功能分区以及端子分段等基本原则进行布设,以免出现上述问题。 1.3 二次电缆设计问题 对于现代化变电站来讲,变电站监控系统中应当对一次设备、二次设备以及监控加强重视,基于二次电缆传递电力设备运行数据信息。二次电缆犹如变电站系统的神经,连接着每一台电力设备,并且对其运行稳定性和安全性保障所起的作用不可小觑。就电力系统而言,电缆应用特别严格,尤其是户外电缆应当做好防水处理,交流电压以及电流采样回路电缆应当选择4mm2以上截面面积的电缆。从实践来看,若电缆的截面积较小,则会导致电缆压降较大,此时继电保护设施所采集到的数据信息不准确,以致于继电保护设施误判设备故障问题,甚至继电保护出现误动问题。就变压器瓦斯保护系统而言,二次电缆设计过程中应当严禁经中间设备进行转接,而是应当接上一根电缆进入保护室非电量保护屏,切忌超过两台瓦斯继电器同用一根电缆,否则电缆中间转接会造成直流接地并引发瓦斯保护误操作。 2 电气二次设计要点 2.1 智能化变电站设备选择 电气二次设备的选择是智能化变电站中一项十分重要的工作,直接影响到变电站的正常运行。诸如,关于智能化变电站电子感应器或是其他开关装置选择,需要十分慎重,感应器如果性能较差,可能导致设备无法正常运作,自动化水平下降。而当前的智能化变电站,进线网格化是一种普遍现象,可以为电气二次设备提供智能化支撑,确保智能化变电站正常运行。在当前的智能化变电站电气二次设计中,由于客观因素影响可能导致电气二次设计中出现以下几个方面的问题: 其一,智能开关。对于智能开关的选择,需要充分掌握和了解智能化变电站实际情况基础上进行选择,智能开关是决定智能化变电站正常运行的关键所在,除了智能化变电站的控制功能以外,还会影响到变电站在线监测功能的正常使用。此外,智能开关合理运用,有助于提供合适接口,提升变电站的智能化水平,朝着更高层次发展。但同时,智能开关的成本相较于常规开关要更高一些,所以需要结合实际情况综合考量。 其二,智能化变电站如果选择常规开关,尽管可以提供数字化接口,但是在线监测功能却无法正常使用。 其三,电子互感器选择中,无源式电子互感器问题十分严峻,如果选择了源式电子互感器,则需要通过激光方式进行匹配,可以大大提升电源稳定性。无源式电子互感器,主要则是通过光学传感技术实现,耗费的成本较高,加之稳定性偏低,所以很少会选择无源式电子互感器。 2.2 通信规约选择要点 通常情况下,智能化变电站电气二次设备设计中,通信规约存在明显的差异。103通信规约主要适用于站控层网络,传统的设计形式局限性较大,操作方面优势不高,更多的是应用在要求较低的变电站系统中。IEC61850则是另一种通信规约,相较于103规约而言优势更为突出,可以满足智能化变电站需求,但是需要花费较高的成本。过程层的网络规约适合选择IEC61850规约,主要是由于FT3帧格式,实施性能和传输延时固定较为突出。此外,还有IEC60044-8通信规约,这种通信规约针对性较强,有助于智能化变电站朝着更高层次发展,但是稳定性较差,成本高。 2.3 “投检修态”压板 “投检修态”压板对智能站变电二次保护具有重要作用,一些厂家没有在装置面板上设置压板信号,导致工作人员没有办法对压板状态进行确定,增加了他们的工作难度。一旦“投检修态”压板出现问题,它的工作区域将会和实际情况产生较大差别,为电力设备的运行带来不

电气二次回路设计

第一节电流互感器 电流互感器(CT)是电力系统中很重要的电力元件,作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用,本局所用电流互感器二次额定电流均为5A,也就是铭牌上标注为100/5,200/5等,表示一次侧如果有100A或者200A 电流,转换到二次侧电流就是5A。 电流互感器在二次侧必须有一点接地,目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。同时,电流互感器也只能有一点接地,如果有两点接地,电网之间可能存在的潜电流会引起保护等设备的不正确动作。如图1.1,由于潜电流I X的存在,所以流入保护装臵的电流I Y≠I,当取消多点接地后I X=0,则I Y=I。 在一般的电流回路中都是选择在该电 流回路所在的端子箱接地。但是,如果差 动回路的各个比较电流都在各自的端子箱 接地,有可能由于地网的分流从而影响保 护的工作。所以对于差动保护,规定所有 电流回路都在差动保护屏一点接地。 图1.1 电流互感器实验 1、极性实验 功率方向保护及距离保护,高频方向保护等装臵对电流方向有严格要求,所以CT必 须做极性试验,以保证二次回路能以CT的减极性方式接线,从而一次电流与二次电流的方向能够一致,规定电流的方向以母线流向线路为正方向,在CT本体上标注有L1、L2,接线盒桩头标注有K1、K2,试验时通过反复开断的直流电流从L1到L2,用直流毫安表检查二次电流是否从K1流向K2。线路CT本体的L1端一般安装在母线侧,母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。接线时要检查L1安装的方向,如果不是按照上面一般情况下安装,二次回路就要按交换头尾的方式接线。 2、变比实验 CT需要将一次侧电流按线性比例转变到二次侧,所以必须做变比试验,试验时的标准CT是一穿心CT,其变比为(600/N)/5,N为升流器穿心次数,如果穿一次,为600/5。对于二次是多绕组的CT,有时测得的二次电流误差较大,是因为其他二次回路开路,是CT 磁通饱和,大部分一次电流转化为励磁涌流,此时应当把其他未测的二次绕组短接即可。同理在安装时候,未使用的绕组也应该全部短接,但是要注意,有些绕组属于同一绕组上有几个变比不同的抽头,只要使用了一个抽头,其他抽头就不应该短接,如果该绕组未使用,只短接最大线圈抽头就可以。变比试验测试点为标准CT二次电流分别为0.5A,1A,3A,5A,10A,15A时CT的二次电流。 3、绕组的伏安特性 理想状态下的CT就是内阻无穷大的电流源,不因为外界负荷大小改变电流大小,实际中的CT只能在一定的负载范围内保持固定的电流值,伏安特性就是测量CT在不同的电流

二次回路基本知识

二次回路基本知识 讲课内容: 一、了解一次设备和二次设备的基本概念。 二、了解二次回路的工作任务和主要内容。 三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。 四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。 五、掌握阅读二次回路图的基本方法 六、简述二次回路的重要性 变配电所的操作电源及测量控制信号回路 讲课内容: 一、了解一下变配电所的操作电源 二、掌握断路器的控制回路、电气测量、信号回路的基本知识。 一、二次回路内容 变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。 变配电所的电气设备按其作用的不同可分为一次设备和二次设备,其控制保护接线回路又可分为一次回路和二次回路。 一次设备是指直接输送和分配电能的高电压、大电流设备,包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。 由变配电所一次设备组成的整体称为变配电所一次部分。 二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备,包括继电保护及安全自动装置、操作电源、熔断器等。 由变配电所二次设备组成的整体称为变配电所二次部分。 一次回路又称为一次接线是将一次设备相互连接而形成的电路。 二次回路又称为二次接线是将二次设备相互连接而形成的电路。包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备,即在一次设备发生故障时,能迅速反应故障,并使故障设备退出工作,保证变配电所处于安全的运行状态。 二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。 a、控制系统 控制系统是由控制器具、控制对象及控制网络构成 控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作,以满足改变主系统运行方式及处理故障的要求。 b、信号系统 信号系统是由信号发送机构、信号接受显示元件及其网络构成。 信号系统的作用是准确及时的显示出相应一次设备的运行工作状态,为运行人员提供操作、调节和处理故障的可靠依据。 c、测量及监察系统 测量及监察系统是由各种电气测量仪表、监测装置、切换开关及其网络构成。 测量及监察系统的作用是指示或记录电气设备和输电线路的运行参数,作为运行人员掌握主系统运行情况、故障处理及经济核算的依据。 d、调节系统 调节系统是由测量机构、传送设备、自控装置、执行元件及其网络构成。 调节系统的作用是调节某些主设备的工作参数,以保证主设备的电力系统的安全、经济、稳定运行。 e、继电保护及自动装置系统 继电保护及自动装置系统是由电压、电流互感器的二次绕组,继电器,继电保护及自动装置,断路器及其网络构成。 自动装置:备用电源自动投入装置、自动重合闸装置 继电保护及自动装置系统的作用是当电力系统发生故障时,能自动、迅速、有选择地切除故障设备,减小设备的损坏程度,保证电力系统的稳定,增加供电的可靠性,及时反映主设备的不正常工作状态,提示运行人员关注和处理,保证主设备的完好及系统的安全。 f、操作电源系统 操作电源系统是由直流电源或交流电源供电。 操作电源系统的作用是供给上述各二次系统的工作电源,断路器的跳、合闸电源,及其

电气二次接线识图(保护原理、接线图)

1、图E-103为直流母线电压监视装置电路图,请说明其作用。 答:直流母线电压监视装置主要是反映直流电源电压的高低。KV1是低电压监 视继电器,正常电压KV1励磁,其常闭触点断开,当电压降低到整定值时,KV1 失磁,其常闭触点闭合,HP1光字牌亮,发出音响信号。KV2是过电压继电器,正常电压时KV2失磁,其常开触点在断开位置,当电压过高超过整定值时KV2励磁,其常开触点闭合,HP2光字牌亮,发出音响信号。 图E-103直流母线电压监视装置接线图 2.说明图E-104直流绝缘监视装置接线图各元件的作用。 答:图E-108是常用的绝缘监察装置接线图,正常时,电压表1PV开路,而使ST1的触点5-7、9-11 (ST1的1-3、2-4断开)与ST2的触点9-11接通,投入接地继电器KA当正极或负极绝缘下降到一定值时,电桥不平衡使KA动作,经KM而发出信号(若正、负极对地的绝缘电阻相等时,不管绝缘下降多少,KA不可能动作,就不能发出信号,这是其缺点)。此时,可用2PV进行检查,确定是哪一极的绝缘下降(测“+”对地时,ST2的2-1、6-5接通;测“-”对地时,ST2的1-4、5-8接通。正常时,母线电压表转换开关ST2的2-1、5-8、9-11接通,电压表2PV 可测正、负母线间电压,指示为220V。),若正极对地绝缘下降,则投ST1 I档,其触点1-3、13-14接通,调节R3至电桥平衡电压表1PV指示为零伏;再将ST1投至II档,此时其触点2-4、14-15 接通,即可从1PV上读出直流系统的对地总绝缘电阻值。若为负极对地绝缘下降,则先将ST1放在II档,调节3R至电桥平衡,再将ST1投至I档,读出直流系统的对地总绝缘电阻值。假如正极发生接地,贝S正极对地电压等于零。而负极对地指示为220V,反之当负极发生接地时,情况与之相反。电压表1PV用作测量直流系统的总绝缘电阻,盘面上画有电阻刻度。 由于在这种绝缘监察装置中有一个人工接地点,为防其它继电器误动,要求电流继电器KA有足够大的电阻值,一般选30k Q,而其启动电流为1.4mA, 当任一极绝缘电阻下降到20 k Q时,即能发出信号。对地绝缘下降和发生接地是两种情况。

电气二次设计在数字化变电站的应用探讨

电气二次设计在数字化变电站的应用探讨 发表时间:2017-10-25T11:26:13.743Z 来源:《电力设备》2017年第16期作者:程振凯[导读] 摘要:变电站是电力系统中重要的组成部分,随着电力系统数字化的发展,变电站也逐渐的演变为数字化结构,有效的提升了变电站的数字化,提高了电子系统的供电质量。在本文中,首先介绍了数字化变电站的特点,接着分析了数字化变电站电气二次设计的方案。 (广东天联电力设计有限公司广东广州 510670)摘要:变电站是电力系统中重要的组成部分,随着电力系统数字化的发展,变电站也逐渐的演变为数字化结构,有效的提升了变电站的数字化,提高了电子系统的供电质量。在本文中,首先介绍了数字化变电站的特点,接着分析了数字化变电站电气二次设计的方案。 关键词:二次设计;数字化;变电站 引言 电力行业在国民经济发展过程中的作用越来越重要,由此促使电力行业更为繁荣的发展,并向着智能化与数字化迈进。在进行数字化变电站电气二次设备的过程中,要结合数字化变电站的实际情况,合理的选择智能化设备及通信规约,并科学的进行网络结构、组屏方案等方面的设计,提高设计的质量,从而有效的保证数字化变电站可靠的运行,最终提升电力系统运行的稳定性。 一、数字化变电站的特点 数字化变电站是由电网计划实施的,在其建设的过程中,所显露出的特点比较多,其中主要的特点主要体现在以下几个方面:(1)应用一次智能化设备,利用数字化技术实现一次设备的智能控制,以及输入与信号的输出,在二次回路设计中,在实现数字化后,利用可编程软件代替传统程序,大大增加了变电站的稳定性; (2)智能设备的互操作性,在数字化变电站中应用中,更新技术应用于智能设备中,例如对象建模技术等,加强了通信协议与接口的一致性,将互操作性变得更加人性化; (3)变电站信息共享,建模时,一次设备统一进行,站内各个设备之间的通信以及站与控制中心的通信信息真正的做到了共享; (4)数据采集数字化,电流、电压等电气量在进行采集时,应用数字化电气量测系统采集,这不仅是数字化变电站的主要标志,同时,动态测量范围、测量精度也明显的提高; (5)系统结构紧凑化,体积小、重量轻是数字化电气量测系统的主要特点,在智能开关设备系统中即可集成该系统,而且在优化功能以及布置设备时,可以依据机电一体化的设计思想来进行,提升了系统结构的紧凑性。 二、数字化变电站电气二次设计方案 1、设计原理 工业电视系统、元件继电保护、直流电源系统等均为电气二次设计的对象,包含的比较多。电气二次设计过程中,电子式互感器是首先要用到的智能设备,应用之后,输出信息传送的简洁性与便利性显著提升,有效的保证了设备运行的稳定性。在数字化变电站中,智能开关中增加了智能终端,实现数值化控制输出与传输命令。利用相应的数字化技术处理一次设备的开光量,之后由二次设备接收处理后的信息,再进行处理后,输出到智能终端,这个过程中,开关量信息的采集、处理及传输均良好的实现了数字化。数字化变电站系统运行时,取消二次设备间的电气联系后,可靠性健全性有效提升,设备的运行及维护便利性显著提升,而且部分设备直接取消使用,使得设计成本有效减少。 2、科学选择智能设备 二次设备、电子式互感器等为数字化变电站中主要使用的智能设备,电气二次设计过程中,各种智能设备的选择必须要具备科学性。选择二次设备时,网络化形式为最优选择,同时也是唯一选择;选择开关时,智能终端是不可缺少的,即使选择传统的开关,也需要结合智能终端,以满足数字化变电站二次设备的运行需求;选择电子式互感器时,可选择的类型有两种,一种是有源式,一种是无源式,可依据具体的工程来选择,通常,有源式为主要使用的类型。 3、合理选择通信规约 站控层以及过程层共同组成了数字化变电站的网络层,通信规约的选择主要是在这两层中进行,选择合理时,变电站各个设备之间可以更好的互联,进而实现数字化。站控层的通信规约包含103规约和IEC61850规约两种,传统通信网络层的通信规约多使用103规约,而数字化变电站站控层的通信规约则使用IEC61850规约。过程层的通信规约也包含两种,一种是与站控层想用的IEC61850规约,另一种时ORC60044-8规约,一般说来,是将这两种规约结合在一起应用于过程层中。 4、设计组屏方案 在进行组屏方案设计时,数字化变电站电压一体化装置不同时,处理方式也存在着一定的区别,而且可以组合不同的组屏设计方案,经过优化之后,选择最优的设计方案。数字化变电站组屏设计方案中,电压一体化装置等级不同时,组屏设计分别进行,合并单独的组屏,此外,通信管理机设置时,与常规的组屏方案并不相同,在主控室内放置监控主机、远动主机、工程师站等,保证了对时的统一性。 5、设计网络结构 对于数字化变电站来说,30~500kV的电压等级为比较适用的,因此,设计网络结果时,需要与IEC61850相结合,以保证设计的合理性。通常,站控层、间隔层、过程层共同组成了数字化变电站系统结构,这其中,采用IEC61850-8-1的方式实现间隔层与站控层之间的信息交换,以以太网作为连接媒介,而间隔层的电气设备之间利用GOOSE通信协议实现信息的交换,提升其防误闭锁能力,避免误闭锁事件的发生,过程层设备的互感信息在传输时,媒介为以太网,通信协议为IEC61850-9-2,实现信息传递到间隔保护层以及测控设备。 6、设计端子排图 端子排图是数字化变电站电气二次设计中比较重要的环节,在设计的过程中,一次和二次之间的端子排列设计可以取消,对控制回路的设计进行优化,将工作量有效减少的同时,二次回路设计也实现简化,而且保护压板、按钮、把手的数量也可有效的减少,保证了数字化变电站运行的可靠性。 三、电气数字化在电气工程中的应用 1、在电网调度中的应用

相关文档
最新文档
