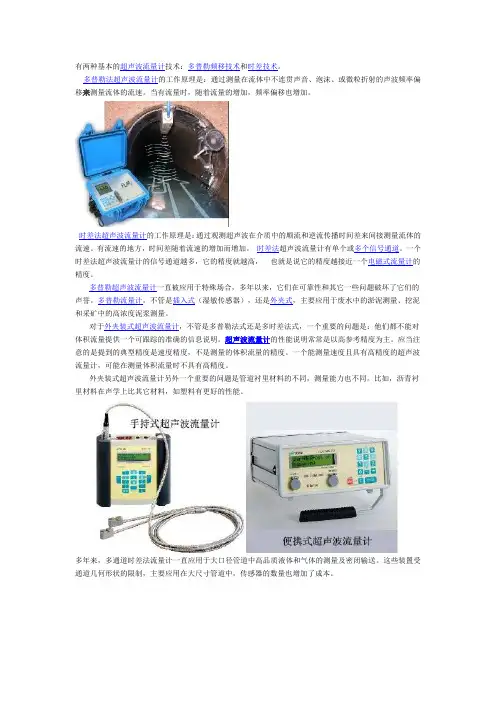

时差法与多普勒超声波流量计的对比
超声波流量计是20世纪70年代开始应用的一种流量仪表，和电磁流量计一样，因为仪表流通通道未设置任何阻碍件，都属于无阻碍流量计，适合测量大管径和不易接触的流体。超声波流量计测量是一种间接测量方法，主要有多普勒法和时差法两种方式。在污水测量中应用广泛的是多普勒超声波流量计。
时差法超声波流量计的工作原理：在流体中超声波信号顺流时传播速度快，逆流时信号传播速度慢，通过测量超声波信号在流体中顺流和逆流传播时间差，即时差，间接测出流体流速，再通过流速可以计算出流体流量。时差法适合用于测量纯净流体，有较多气泡或杂质的流体会阻碍超声波正常传播，会影响测量结果不准确。
多普勒超声波流量计的工作原理：超声接收器接收到超声波传播途中遇到的悬浮物质或微小气泡而被散射的信号。发射信号频率受多普勒效应（利用声波所产生的多普勒频移现象，通过在静止点检测从移动源所发射声波产生的多普勒频移来计算散射体流动速度进行测量）的影响变为不同的信号频率，根据频率之差与流体流速的数量关系，可算出流体流量。多普勒法流量计适用于测量浑浊流体，但只能测量杂质约50mg/L以上的流体。多普勒法测量精度低于时差法。
超声波流量计说明书
各类超声波流量计说明书 超声波流量计种类有很多，有便携式，手持式，一体式，分体式等，以下是几种超声波流量计的具体技术参数说明。 便携式超声波流量计： 一、概述: TCS-600P型便携式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好，内置一体式智能打印机可实时、定时打印;具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数: ※测量精度：优于1% ※重复性：优于0.2% ※测量周期：500ms(每秒2次，每个周期采取128组数据) ※电池：内置镍镉充电电池可以连续工作24小时 ※安装方式:外敷安装，操作简单、方便 ※显示：2行汉字同屏显示瞬时流量、累计流量、信号状态 ※信号输出：隔离RS485通信协议、MODBUS协议，兼容国内其它厂家同类产品通讯协议 ※打印输出：内置热敏一体式打印机，实现及时或定时打印 ※其它功能：自诊断，提示当前工作状态是否正常
※采用智能充电方式，直接接入AC 220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置: 手持式超声波流量计： 一、概述: TcS-600B型手持式超声波流量计采用国际上最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。精确度高、重复性好，具有全中文显示、功能强大、一致性好、操作简单、携带方便、电池工作时间长等特点。适用于各种工业现场的在线标定和巡检测量。 二、基本技术参数
※测量精度：优于1% ※重复性：优于0.2% ※测量周期：500ms(每秒2次，每个周期采取128组数据) ※电池：内置镍镉充电电池可以连续工作15小时 ※安装方式:外敷安装，操作简单、方便 ※显示：4行汉字同屏显示瞬时流量、累计流量、信号状态 ※其它功能：内置数据记录器可记录时间、累计流量、信号状态、工作时间等 自诊断，提示当前工作状态是否正常 ※信号输出：标准数据口RS232用于联网检测或导出记录数据 ※采用智能充电方式，直接接入AC220V，充足后自动停止，显示绿灯三、外型尺寸及标准配置: 固定式超声波流量计，分体式超声波流量计： 一、概述： TCS-600F型固定分体式超声波流量计利用了低电压、多脉冲发射接收原理，采用双平衡信号差分发射、接收专利技术和硬件参数无关化设计方法;通过选用国际上最新、最先进的大规模集成电路和先进的SMD贴装焊接工艺生产而成。
手持式超声波流量计说明书
目录 1. 概述 (1) §1.1 引言 (1) §1.2 主要特点 (1) §1.3 工作原理 (1) §1.4 装箱单（标准配置） (2) §1.5 正面视图 (3) §1.6 典型用途 (3) §1.7 数据的完整性和内置时钟 (3) §1.8 产品的识别 (4) §1.9 基本技术参数 (4) 2.开始测量 (5) §2.1 内置电池 (5) §2.2 通电 (5) §2.3 键盘 (6) §2.4 窗口操作 (6) §2.5 快速输入管道参数步骤 (7) §2.6 传感器安装位置的选择 (9) §2.7 传感器的安装 (10) §2.7.1 传感器的安装距离 (10) §2.7.2 V方式安装传感器 (10) §2.8.3 Z方式安装传感器 (11) §2.8.4 W方式安装传感器 (11) §2.8.5 N方式安装传感器 (12) §2.8 检查安装 (12) §2.8.1 信号强度 (12) §2.8.2 信号质量（信号良度） (13) §2.8.3 总的传输时间和时差 (13) §2.8.4 传输时间比 (13) 3.菜单窗口详解 (14) §3.1 菜单窗口简介 (14) §3.2 菜单窗口详解 (15) 4.怎样使用 (20) §4.1 怎样判断流量计是否工作正常 (20) §4.2 怎样判断管道内的液体流动方向 (20) §4.3 怎样改变系统的测量单位制 (20) §4.4 怎样选择流量单位 (20) §4.5 怎样选择累积器倍乘因子 (20)
§4.6 怎样打开和关闭累积器 (21) §4.7 怎样实现流量累积器清零 (21) §4.8 怎样恢复出厂设置 (21) §4.9 怎样使用阻尼器稳定流量显示 (21) §4.10怎样使用零点切除避免无效累积 (21) §4.11怎样静态校准零点 (21) §4.12怎样修改仪表系数（标尺因子）标定校准 (22) §4.13怎样使用密码保护 (22) §4.14怎样使用内置数据记录器 (22) §4.15怎样使用频率输出功能 (22) §4.16怎样设置累积脉冲输出 (23) §4.17怎样产生输出报警信号 (23) §4.18怎样使用蜂鸣器 (24) §4.19怎样使用OCT输出 (24) §4.20怎样修改日期时间 (24) §4.21怎样调整LCD显示器的对比度 (25) §4.22怎样使用RS232串行口 (25) §4.23怎样查看每日、每月、每年流量 (25) §4.24怎样使用工作计时器 (25) §4.25怎样使用手动累积器 (25) §4.26怎样了解电池剩余电量的工作时间 (25) §4.27怎样给电池充电 (25) §4.28怎样查看电子序列号和其他细节 (26) 5.问题处理 (27) §5.1硬件上电自检信息及原因对策 (27) §5.2工作时错误代码（状态代码）原因及解决办法 (27) §5.3 其他常见问题问答 (28) 6. 联网使用及通信协议 (30) §6.1 概述 (30) §6.2 流量计串行口定义 (30) §6.3 通信协议 (30) §6.4 功能前缀和功能符号 (32) §6.5 键值编码 (33) 7. 质量保证及服务维修支持 (34) §7.1 质量保证 (34) §7.2 公司服务 (34) §7.3 软件升级服务 (34)
多普勒在超声波流量测量中的应用
多普勒在超声波流量测量中的应用* 刘成安 （西南科技大学 网络信息中心） 摘要：超声波流量计是流量测量中最有发展前途的三种途径之一，但目前国内外管道用多普勒超声波流量计的性能普遍不高。为了满足智能化、无接触流量测量要求，本文给出其具体实现方案，对该系统进行的实验，验证了本文提出的方法的正确性和有效性，并能够达到较高的测量精度。 关键词：流量测量；超声多普勒； 中图分类号：TP216+.1 文献表示码：A 文章编号： Application of Doppler to Ultrasonic Flow Measurement Liu Cheng An (Network Information Center ，Southwest University of Science and Technology) Abstract ：Ultrasonic Flow meter is one of the most promising three methods in flow measurement .But present researches on Doppler flowmeters for pipe-flow measurement have poor performance .In order to meet the testing requirement of intelligent and non-contact ，this paper give the project’s software and hardware methods. The test results demonstrate the validity of all the methods proposed in this dissertation ，and the test show that this intelligent ultrasonic flowmeter has high accuracy . Keyword ：flow measurement ；Ultrasonic Doppler 0 引言 在石油化工中，对易燃易爆液体的输送和分配等高精度计量中，采用非介入式超声波流量计是一种有效的测量方法。但目前国内外管道用多普勒超声波流量计的性能普遍不高，存在着不能判断液体流速方向、低速测量难、动态响应速度慢、实时性差等诸多问题，这就造成多普勒超声波测量技术停滞不前的主要原因。 本论文首先介绍管道中非牛顿流体流动时的速度分布规律，然后根据超声波在流体中传播时的多普勒效应，推导出流体在管道平均截面流速的估计，为最终多普勒超声波流量计的设计等提供理论基础。 1 管道流体速度分布规律 我们将服从牛顿常粘度定律的流体称之为牛顿流体，在标准条件下的空气和水是典型的牛顿流体。但在自然界以及工业生产中，存在大量不服从牛顿常粘度定律的流体，称之为非牛顿流体，例如化学工业中的各类泥浆、悬浮液、油漆、涂料、颜料、工业用油脂等均属于非牛顿流体。 本文研究圆形管道内液体的流速，圆形管道中的流体可以分为入口区、测粘流区和出口区，由于在出、入口区管道端部边界条件的急剧变化，引起出入口区液体的流动变得十分复杂，而在管道中间的测粘流区，沿管道偏应力保持不变，同时轴向压力梯度也保持为常数或者是周期变化。在柱坐标系中一维定常流体的剪引力方程为： ?? ? ???=dz dp r r dr d )(τ (1) 对管内流体进行积分（从中心线至r 处），可得： * 国家863计划项目（2003AA116060）
超声波时差法测量
题目：超声波传输时差法的测量 姓名： . 学号： . 班级： . 同组成员： . 指导教师： . 日期： .
关键词：超声波流量计，时差法，换能器，脉冲 第一部分:摘要 1.中文摘要： 超声波用于气体和流体的流速有许多优点。和传统的机械式流量仪表，电磁式流量仪表相比它的计量精度高，对管径的适应性强，非接触流体，使用方便，易于数字化管理等。 近年来，由于电子计术的发展，电子元器件的成本大幅度下降，思潮申博流量仪表的制造成本大大降低，超声波流量计也开始普及起来。 根据其原理，研究了几种超声波流量计特别是时差法超声波流量计的测量原理，对超声波在流体中的传播特性及超声波换能器进行了一定的探讨和研究：根据流体力学及物理学的有关知识，对超声波流量计进行了相关了解。针对传统时差法超声波流量计测量精度易受温度影响的问题，采用了改进型算法，在很大程度上避免了温度变化对测量精度的影响。在多种测量原理及方法下，这里我们则采用的是多脉冲测量法的原理和应用。 当然，我们还要结合课题的实际情况，对时差法超声波流量计的硬件电路进行详细的分析和设计，讨论器件的选择、参数计算等技术问题，设计出了换能器发射和接收超声波的等效电路，当其换能器发射超声波时，相当于换能器给相应的计数环节给以上升沿脉冲使其开始计数，同理，当换能器接收超声波时也产生一个上升沿脉冲，来作用于相对应的计数器使其停止计数。 针对超声波流量计的工作环境，由于条件的限制，我们只能在普通环境下进行我们的课题设计。对造成超声波流量测量误差的各种因素我们也只能进行常规
的分析以及改进。 2.英文摘要： The FV ultrasonic flowmeter is designed to measure the fluid velocity of liquid within a closed conduit. The transducers are a non-contacting, clamp-on type, which will provide benefits of non-foulingoperation and easy installation. The FV transit-time flowmeter utilizes two transducers that function as both ultrasonic transmitters and receivers. The transducers are clamped on the outside of a closed pipe at a specific distance fromeach other. The transducers can be mounted in V-method where the sound transverses the pipe twice,or W-method where the sound transverses the pipe four times, or in Z-method where the transducersare mounted on opposite sides of the pipe and the sound crosses the pipe once. This selection of themounting method depends on pipe and liquid characteristics. The flow meter operates by
超声波流量计说明书
ZDL922 -x@7[~A>y V f} H V :9`.Sz g 超声波流量计的基本原理及类型 超声波流量计的基本原理及类型 刘欣荣 超声波在流动的流体中传播时就载上流体流速的信息。因此通过接收到的超声波就可以检测出流体的流速，从而换算成流量。根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。起声波流量计是近十几年来随着集成电路技术迅速发展才开始应用的一种 非接触式仪表，适于测量不易接触和观察的流体以及大管径流量。它与水位计联动可进行敞开水流的流量测量。使用超声波流量比不用在流体中安装测量元件故不会改变流体的流动状态，不产生附加阻力，仪表的安装及检修均可不影响生产管线运行因而是一种理想的节能型流量计。 众所周知，目前的工业流量测量普遍存在着大管径、大流量测量困难的问题，这是因为一般流量计随着测量管径的增大会带来制造和运输上的困难，造价提高、能损加大、安装不仅这些缺点，超声波流量计均可避免。因为各类超声波流量计均可管外安装、非接触测流，仪表造价基本上与被测管道口径大小无关，而其它类型的流量计随着口径增加，造价大幅度增加，故口径越大超声波流量计比相同功能其它类型流量计的功能价格比越优越。被认为是较好的大管径流量测量仪表，多普勒法超声波流量计可测双相介质的流量，故可用于下水道及排污水等脏污流的测量。在发电厂中，用便携式超声波流量计测量水轮机进水量、汽轮机循环水量等大管径流量，比过去的皮脱管流速计方便得多。超声被流量汁也可用于气体测量。管径的适用范围从2cm到5m，从几米宽的明渠、暗渠到500m宽的河流都可适用。 另外，超声测量仪表的流量测量准确度几乎不受被测流体温度、压力、粘度、密度等参数的影响，又可制成非接触及便携式测量仪表，故可解决其它类型仪表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。另外，鉴于非接触测量特点，再配以合理的电子线路，一台仪表可适应多种管径测量和多种流量范围测量。超声波流量计的适应能力也是其它仪表不可比拟的。超声波流量计具有上述一些优点因此它越来越受到重视并且向产品系列化、通用化发展，现已制成不同声道的标准型、高温型、防爆型、湿式型仪表以适应不同介质，不同场合和不同管道条件的流量测量。 [超声波衍射时差法（TOFD）检测中参数设定的研究]超声波 衍射时差法 摘?要在TOFD检测过程中，相关参数的设置非常为重要，关系到采集图谱质量的好坏。下面，就结合现场情况，把TOFD检测实践中的一些见解归纳分析一下，主要以ISONIC系列仪器进行研究。 关键词 TOFD检测；ISONIC；参数设定；研究 TN914 A 1673-9671-(xx)071-0198-01 1 TOFD检测中的参数设置的重要性 TOFD检测扫描前主要注意的参数有：探头真实频率，脉冲宽度，重复频率，阻抗，感抗，滤波频率，信号平均值，时间窗口，增益等参数。 脉冲宽度是非常重要的，它有助于优化接受信号的形状。改变脉冲宽度可以导致不同周期部分减弱或加强。如果想使两个超声脉冲组成单一频率的信号，则应将脉冲宽度设置为所用探头频率周期的一半（例：5 MHz时使用100 ns）；为了使信号持续最低周期数，应将脉冲宽度设置为所用探头频率的一个周期（例：5 MHz时使用200 ns）。 其中探头频率必须是探头实际频率，而不是探头的标称频率。在实际工作中必须通过试验来获得最优脉冲宽度。 如果使用手动采集数据，则需要注意脉冲重复频率PRF与探头移动速度必须相匹配，由于手动扫查时计算机不能判断和控制探头移动，只能由操作者正确选择PRF来保证能正常采集A扫数据。若采用编码器或者电机驱动，则PRF相对不重要，因计算机可以计算出探头位置，在规定的A扫采样率间隔采集数据。若PRF设置不当时将采集到空白A扫。 阻抗Tuning项匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。 感抗damping项的单位是欧。知道了交流电的频率f（Hz）和线圈的电感L（H），就可以把感抗计算出来。在实际调节射频波波幅时，需要不断地改变感抗值来选择最优波幅，使图谱效果达到最佳。 在选择高低通滤波器频率时，推荐滤波器带通宽度的最小范围是0.5到2倍的探头中心频率。选择信号平均值至最低要求，以获得一个合理的信噪比，设置时间窗口覆盖A扫的有用部分，以便数字化。 时差法超声波流量计 1 引言 超声波流量计是利用超声波在流体中的传播特性来测量流量的计量仪表。凭借其非接触测流、仪表造价基本上与被测管道口径大小无关、精度高、测量范围大、安装方便、测试操作简单等自身的优势被认为是较好的大管径流量测量仪表，在电力、石油、化工特别是供水系统中被广泛应用。随着超声波流量计的技术的不断成熟和用户对它的逐渐认可，超声波流量计市场正以前所未有的发展速度向前发展。 2 超声波流量计分类 根据对信号检测的原理，超声波流量计可分为多普勒法、波束偏移法、噪声发、相关法等。 2.1 多普勒法 多普勒法是应用声学中多普勒原理，检测反射声波与发射声波之间的频率偏移量即可以测定流体的流动速度，进而测出流体流量。其工作原理如图1所示。 图1 多普勒法工作原理图 Fig.1 Theory of Doppler approach 管壁两侧分别装有发射和接收两个超声波换能器，发射器向含有固体颗粒的流体中发射频率为0f 的连续超声波。根据多普勒效应，在中间相交区的频率为1f ，接收器收到的经固体颗粒反射后的超声波频率为 2f ，当粒子流速均为u 时，其关系为： )sin 21()sin 1()sin 1(02012C u f C u f C u f f β ββ-≈-=- = (1) β sin 2)(020f C f f u -= (2) 多普勒法只能用来测量含有固体颗粒的流体，比如血液、污水、蒸汽等。 2.2 波束偏移法 波束偏移法是根据测量由于流体流动而引起的超声波束偏移角来确定流体流速的。其测量原理如图2所示。 图2 波束偏移法原理图 Fig.2 Theory of beam-excursion approach 流速越大，偏移角越大，而两接收器收到的信号强度差值也越大，因此测出两接收器的信号强度差值可确定流体的流速。波束偏移法用于测量准确度要求不高的高速流体流量测量。 3 时差法原理 3.1 时差法 时差法超声波流量计就是利用声波在流体中顺流、逆流传播相同距离时存在时间差，而传播时间的差异与被测流体的流动速度有关系，因此测出时间的差异就可以得出流体的流速。基本原理如图3所示。 图3 时差法工作原理图 Fig.3 Theory of transit-time method 超声波换能器A 、B 是一对可轮流发射或接收超声波脉冲的换能器。设超声波信号在被测流体中的速度为C ，顺流从A 到B 时间为1t ，逆流从B 到A 时间为2t ，外界传输延迟总时间为0t 。则由几何关系可知 01sin cos /t v C d t ++= θ θ (3) 02sin cos /t v C d t +-= θ θ (4) 由于2 C >> θ2 2 sin v ,则 超声波流量计的选型与分类 关键词：超声波流量计选型与分类多普勒便携式流量计固定式时差式 超声波流量计是一种利用超声波脉冲来测量流体流量的速度式流量仪表。近几年来，随着技术的发展，利用超声波脉冲测量流体流量的技术发展很快，基于不同原理，适用于不同场合的各种超声波流量计得到了广泛应用，同时也对广大用户提出如何进一步的了解超声波流量计、怎样选择合适的超声波流量计，使用过程中，应该注意些哪些问题等等，上海森逸技术人员结合现国内超声波流量计的发展情况及多年来现场应用经验，对上述问题进行了探讨。 超声波流量计选型与分类： 选型主要有以下几点：管道壁厚、外径，介质，管内流量是否含有杂质，测量介质的温度，测量介质为气体时，还需要知道气体的压力，除此之外，还应根据用户实际情况和测量需要合理选型。 1、多普勒超声波流量计 换能器经过管道内液体中的悬浮颗粒或气泡后，频率发生偏移，当管道条件、换能器安装位置、发射频率、声速确定以后，通过测量频移就可得到流体流速，进而求得流体流量。只能用于测量含有适量能反射超声波信号的颗粒或气泡的流体，如工厂排放液、未处理的污水、杂志含量稳定的工厂过程液等。要注意它对被测介质要求比较苛刻，即不能是洁净水，同时杂质含量要相对稳定，才可以正常测量，而且不同厂家的仪表性能及对被测厂家的要求也不一样。选择此类超声波流量计即要对被测介质心中有数，也要对所选用的超声波流量计的性能、精度和对被测介质的要求有深入的了解。 2、便携式超声波流量计 主要用于校对管道上已安装其它流量仪表的运行状态，进行一个区域内的流体平衡测试，检查管道的当时流量情况等。如果不作固定安装，而用于这些用途时，选用便携式超声波流量计既方便又经济。 3、时差式超声波流量计 时差式超声波流量计是利用声波在流体中顺流传播和逆流传播的时间差与流体流速成正比，这一原理来测量流体流量。 目前生产最多、应用范围最广泛的是时差式超声波流量计。它主要用来测量洁净的流体流量，在自来水公司和工业用水领域，得到广泛应用。 4、管道式超声波流量计 精度最高，可达到±0.5%，而且不受管道材质、衬里的限制，适用于流量测量精度要求高的场合。但随着管径的增大，成本也会随增加，通常情况下，选用中小口径的管段式超声波流量计，较为经济。 5、固定式超声波流量计 如果有足够的安装空间，使用插入式换能器代替外贴式换能器，彻底消除了管衬、结垢及管壁对超声波信号衰减的影响，测量稳定性更高，也大大减小了维护工作量。而且，由于插入式换能器也可以不断流安装，所以其应用正在不断推广。有的厂家推出了内部为数字化电路的超声波流量计，其特点是采用数字电路处理信号，纠错能力增强，取样及时，精度提高(模拟电路的精度为±1.5%，数字电路可以达到±1.0%)，而且集成度提高，仪表体积大大减小，有多种信号输出模式供选择，在实际应用也取得了很好的效果。用户在使用中可以和模拟电路的超声波流量计进行比较。超声波流量计的功能选择，用户可以根据实际情况来确定。如果测量双向流体，一定要选择带有正负计量功能的超声波流量计；如果用户需要定期了解流体在一定时段有流量情况，可以选择带打印机的超声波流量计。总之，所选择的超声波流量计的功能既要满足用户需要，也不必贪多求全，造成许多功能闭置不用，而增加购买成本。 用超声波流量计测量超声声速 姓名：田田班级：网络（2）班学号：090602231 摘要：在大学物理实验里，我们学习了用共振干涉法和相位比较法测量超声声速，但在工程中运用的是更为精确的时差法测量超声声速。在此，我们可以使用超声波流量计进行测量。超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,近年来它是发展迅速的一类流量计之一。 关键字：时差法，超声声速，超声波流量计 Use ultrasound flowmeter measurement ultrasonic velocity Name:TianTian class: network (2) class student id: 090602231 Abstract:in university physics experiment, we studied the use is also called the resonant interfering method and phase comparison ultrasonic velocity measurement, but in engineering is the use of more precise time difference method for measuring the ultrasonic velocity. Here, we can use the ultrasonic flowmeter measurements. Ultrasonic flowmeter is through testing the fluid flow of ultrasonic beam (or ultrasonic pulse) role to measure flow meter. According to the principle of signal detection ultrasound flowmeter can be divided into velocity differential method (direct time difference method, the method of time difference, the method of phase difference and frequency offset method), beam migration method, doppler method, cross-correlation method, space filter method and noise method, etc. Ultrasonic flowmeter and electromagnetic flowmeter is same, because instrument circulation channel not set any block up pieces, belong to the unimpeded flowmeter is suitable for solving the flow measurement 重庆大学硕士学位论文中文摘要 摘要 超声波流量计由于具有非接触式测量、测量范围宽、安装简便、以及特别适合大管径及危险性流体流量测量等优点，被供水、石油、化工、电力等部门广泛应用。然而，由于超声波流量计只是在近几十年才出现的一种新型仪表，还有很多不完善的地方，比如成本较高、精度不够等，有必要对其加以改进和提高。 本论文通过充分调研及查阅大量的文献资料，选择时差法超声波流量计为研究对象，对如何提高系统的精度及系统稳定性和可靠性问题进行了深入的理论研究，并设计了具体的硬件电路，主要工作及创新有： 1.研究了几种超声波流量计特别是时差法超声波流量计的测量原理，对超声波在流体中的传播特性及超声波换能器进行了较深入的研究；根据流体力学及物理学的有关知识，对超声波流量计进行了修正，并给出了不同情况下流量修正系数的计算公式； 2.针对传统时差法超声波流量计测量精度易受温度影响的问题，采用了改进型算法，在很大程度上避免了温度变化对测量精度的影响；介绍了几种常用提高超声波测时精度方法的同时，讨论并采用了超声波时差测量的新方法——多脉冲测量法的原理和应用； 3.结合课题的实际情况，对时差法超声波流量计的硬件电路进行了详细的分析和设计，讨论了器件的选择、参数计算等技术问题，设计出了匹配性能良好的发射、接收电路；在信号调理上，除了常规的滤波电路外，还采用了自动增益放大电路来提高信号的可靠性；而且，采用主从单片机协同工作的方式，提高了系统的稳定性；在软件方面，给出了系统的软件流程图并较详细地叙述了算法的实现； 4.针对流量计的工作环境，对流量计系统的抗干扰性进行了研究，并采取了相应的软、硬件措施； 5.对造成超声波流量测量误差的各种因素进行了详细的分析、研究，并应用误差理论，对时差法超声波流量计的各种可能的误差进行了误差分配和合成；对硬件电路和软件进行了试验性的验证，给出了实验结果。 关键词：超声波流量计，时差法，传播时间 1引言 近几年来，随着电子技术、数字技术和声楔材料等技术的发展，利用超声波脉冲测量流体流量的技术发展很快。基于不同原理，适用于不同场合的各种形式的超声波流量计已相继出现，其应用领域涉及到工农业、水利、水电等部门，正日趋成为测流工作的首选工具。 2超声波流量计的测量原理 超声波流量计常用的测量方法为传播速度差法、多普勒法等。传播速度差法又包括直接时差法、相差法和频差法。其基本原理都是测量超声波脉冲顺水流和逆水流时速度之差来反映流体的流速，从而测出流量；多普勒法的基本原理则是应用声波中的多普勒效应测得顺水流和逆水流的频差来反映流体的流速从而得出流量。 2.1时差法测量原理 时差法测量流体流量的原理如图1所示。它利用声波在流体中传播时因流体流动方向不同而传播速度不同的特点,测量它的顺流传播时间t1和逆流传播时间t2的差值,从而计算流体流动的速度和流量。 图1超声波流量计测流原理图 设静止流体中声速为c，流体流动速度为v，把一组换能器P1、P2与管渠轴线安装成θ角，换能器的距离为L。从P1到P2顺流发射时，声波传播时间t1为： 从P2到P1逆流发射时，声波的传播时间t2为： 一般c>>v，则时差为： 单声道测试系统只适用于小型渠道水位和流速变化不大的场合。大型渠道水面宽、水深大，其流速纵横变化也较大，须采用多声道超声波测流才能获得准确的流量值，见图2。应用公式(5)、(6)可测得流量Q。 以上各式中：d为垂直于水流方向上两换能器之间水平投影的距离，为声道数，S为两声道之间的过水断面面积。 图2多声道超声波流量计测流原理图 2.2多普勒法测量原理 多普勒法测量原理，是依据声波中的多普勒效应，检测其多普勒频率差。超声波发生器为一固定声源，随流体以同速度运动的固体颗粒与声源有相对运动，该固体颗粒可把入射的超声波反射回接收器。入射声波与反射声波之间的频率差就是由于流体中固体颗粒运动而产生的声波多普勒频移。由于这个频率差正比于流体流速，所以通过测量频率差就可以求得流速，进而可以得到流体流量，如图3。 时差法超声波流量计的原理和设计 王润田 1 引言 超声波用于气体和流体的流速测量有许多优点。和传统的机械式流量仪表、电磁式流量仪表相比它的计量精度高、对管径的适应性强、非接触流体、使用方便、易于数字化管理等等。近年来，由于电子技术的发展，电子元气件的成本大幅度下降，使得超声波流量仪表的制造成本大大降低，超声波流量计也开始普及起来。经常有读者回询问有关超声波流量测量方面的问题。作为普及，我们将陆续撰写一些专题文章，来介绍一些相关知识，以便推广和普及超声波流量技术的普及和提高。本文主要介绍目前最为常用的测量方法：时差法超声波流量计的原理和设计。 2 时差法超声波流量计的原理 时差法超声波流量计（Transit Time Ultrasonic Flowmeter）其工作原理如图1所示。他是利用一对超声波换能器相向交替（或同时）收发超声波，通过观测超声波在介质中的顺溜和逆流传播时间差来间接测量流体的流速，在通过流速来计算流量的一种间接测量方法。 图1 时差法超声波流量测量原理示意图 图1中有两个超声波换能器：顺流换能器和逆流换能器，两只换能器分别安装在流体管线的两侧并相距一定距离，管线的内直径为D，超声波行走的路径长度为L,超声波顺流速度为tu,逆流速度为td,超声波的传播方向与流体的流动方向加角为θ。由于流体流动的原因，是超声波顺流传播L长度的距离所用的时间比逆流传播所用的时间短，其时间差可用下式表示： 式中X是两个换能器在管线方向上的间距。 为了简化，我们假设，流体的流速和超声波在介质中的速度相比是个小量。即： 图2 超声波流量计的电原理框图 4 结语 时差法超声波流量计的换能器安装方式可以有多种。常见的有外加式和管段式，也有介入式，比如家用煤气表一般可采用介入式。无论何种安装方式其原理大同小异。比如介入式就是取上面公式中的θ=0。 超声波波用于流体的测量还有其他几种基于不同原理的测量方法：多卜勒频移法、相位差法和相关法等等，各有优缺点，可根据不同的使用条件和计量精度等因素加以选取。 随着电子技术的迅速发展、超声波技术的普及以及产品成本的降低和可靠性的提高，我们相信，超声波流量仪表将成为流体计量中最为普遍采用的手段。 参考文献： 超声波流量计的测量原理 超声波流量计 超声波流量计是一种非接触式流量测量仪表，近20多年发展迅速，已成为流量测量仪表中一种不可缺少的仪表。尤其在大管径管道流量测量，含有固体颗粒的两相流的流量测量，对腐蚀性介质和易燃易爆介质的流量侧量，河流和水渠等敞开渠道的流量及非充满水管的流量测量等方面，与其他测量方法相比，具有明显的优点。 超声波流量计的测量原理 超声波流量计是利用超声波在流体中的传播特性实现流量测量的。电磁流量计超声波在流体中传播时，将载上流体流速的信息。因此，通过接收到的超声波，就可以检测出被测流体的流速，再换算成流量，从而实现测量流量的目的。 利用超声波测量流且的方法很多。根据对信号检测的方式，大致可分为传播速度法、多普勒法、相关法、波束偏移法等。在工业生产测量中应用传播速度法最为普遍。 1.传播速度法 根据在流动流体中超声波顺流与逆流传播速度的视差与被测流体流速有关的原理，检测出流体流速的方法，称为传播速度法。很据具体测最参数的不同，又可分为时差法、相差法和频差法。 传播速度法的基本原理如图2.59所示。远传式水表从两个作为发射器的超声换能器T, , T,发出两束超声波脉冲。各自达到下、上游两个作为接收器的超声换能器R，和RZ。设流体静止时超声波声速为C，发射器与接收器的间距为L。则当流体速度为时，顺流的传播时间为式中，L, C均为常量，所以只要能测得时差At，就可得到流体流速。，进而求得流最p。这就是时差法。 时差法存在两方面间题:一是计算公式中包括有声速C，可拆卸螺翼式水表它受流体成分、沮度影响较大，从而给测量带来误差;另一是顺、逆传播时差At的数量级很小(约为10-’一10"9s),测量Lt，过去需用复杂的电子线路才能实现。 相差法是通过测量上述两超声波信号的相位差△lp来代替测量时间差6r的方法。如图2.61，设顺流方向声波信号的相位为9).二“:;逆流方向声波信号的相位为T2 =则结合式(2.56)可得逆、顺流信号的相位差为式中。—声波信号的角频率。 此方法可通过提高。来取得较大的相位差乙甲，滴水计数水表从而可提高测量精度。但此方法仍然没有解决计算公式中包含声速C的影响。 频差法是通过测量顺流和逆流时超声波脉冲的重复频率差来测量流量的方法。该方法是将发射器发射的超声波脉冲信号，经接受器接受并放大后，再次切换到发射器重新发射，形成“回鸣”，并如此重复进行。由于超声波脉冲信号是在发射器一流体一接收器一放大电路一发射器系统内循环的，故此法又称为声还法。脉冲在生还系统中一个来回所需时间的倒数称为声还频率(即重复频率)，它的周 JY-GDUF2000超声波流量计 一、概述 JY-GDUF2000 系列超声波流量计是在参照国外同类产品的基础上，进行全新设计的一种通用时差型超声波流量计量仪器，该产品广泛适用于工业环境下无间断测量清洁均匀液体的流量和热量。GDUF2000 系列超声波流量计具有适应性强、低功耗、高可靠性、抗干扰以及优化的智能信号自适应处理能力，无须电路调整，操作简单方便。GDUF2000 系列超声波流量计以其良好的电路设计理念、优质器件的选用，逐步取代早期同类产品成为国内目前应用最为广泛的流量计量仪器。 二、工作原理 超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。 当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式: 其中 θ为声束与液体流动方向的夹角 M为声束在液体的直线传播次数 D为管道内径 Tup为声束在正方向上的传播时间 Tdown为声束在逆方向上的传播时间ΔT=Tup –Tdown 一、主机性能参数 精度：≤1.0 % 重复性：0.2% 流速范围：0～±64 m/s 测量原理：超声波传播时差原理，双CPU并行工作，4字节浮点运算 显示：2×10 背光型液晶显示器 操作：固定式：4×4 轻触键盘；便携式：4×4+2 轻触键盘 输入： 5 路4~20mA 输入，精度0.1% 可输入压力、液位、温度等信号 输出：电流信号：4~20mA 或0~20 mA, 阻抗0~1K浮空 准确度：0.1% 频率信号：1~9999Hz 之间任选（OCT 输出） 脉冲信号：正、负、净流量及热量累计脉冲，继电器及OCT 输出 报警信号：继电器及OCT输出，近20种信号源可选。数据接口：RS232 串行接口，可选配RS485 其他功能：记忆日、月、年累积流量，上、断电时间、流量和流量管理功能可选自动或手动补加累积量功能，记忆每天的工作状态；可编程批量（定量）控制器，故障 自诊断功能，网络工作方式等。 传感器外缚式：标准S 型，适用于管径DN15-DN100mm； 标准M 型，适用于管径DN50-DN700mm； 标准L 型，适用于管径DN300-DN6000mm； 插入式：测量管道材质不限（焊接、不焊接都可以）适用于管径DN80 以上 标准管段式：适用于管径DN10-DN400，整机测量精度±0.2% 电缆长度：单根可加长至500 米（定货时请特殊说明） 管道 衬材：碳钢、不锈钢、铸铁、PVC、水泥管等一切质地密致管道 内径：20mm—6000mm 直管段长度：上游≥10D，下游≥5D，距泵出口处≥30D 流体 种类：水、酸碱液、食物油、汽油、煤油、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。 浊度：≤10000 ppm, 且气泡含量小 温度：-10~110℃ 流向：可对正反向流量分别计量，并可计量净流量 工作环境温度 主机：-10-70℃ 探头：-30 ~ +110℃ 湿度 主机：85%RH 超声波流量计和电磁流量计各自特点及区别比较 叙述了超声波流量计和电磁流量计在概论、工作原理、分类和工作性能的区别，提出，我国现阶段2种最常用流量计的特征和不同优势。 1超声波流量计和电磁流量计的概念 超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。超声流量计和电磁流量计一样,因仪表流通通道未设置任何阻碍件,均属无阻碍流量计,是适于解决流量测量困难问题的一类流量计,特别在大口径流量测量方面有较突出的优点,近年来它是发展迅速的一类流量计之一。 电磁流量计是1种根据法拉第电磁感应定律来测量管内导电介质体积流量的感 应式仪表，采用单片机嵌入式技术，实现数字励磁，同时在电磁流量计上采用CAN现场总线。 2超声波流量计和电磁流量计的工作原理 超声波流量计由超声波换能器、电子线路及流量显示和累积系统3部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。这样就实现了流量的检测和显示。 超声波流量计常用压电换能器。它利用压电材料的压电效应，采用适出的发射电路把电能加到发射换能器的压电元件上，使其产生超声波振动。超声波以某一角度射入流体中传播，然后由接收换能器接收，并经压电元件变为电能，以便检测。发射换能器利用压电元件的逆压电效应，而接收换能器则是利用压电效应。电磁流量计的工作原理是基于法拉第电磁感应定律。在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的2个电磁线圈产生恒定磁场。当有导电介质流过时，则会产生感应电压。管道内部的两个电极测量产生的感应电压。测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。导电性液体在垂直于磁场的非磁性测量管内流动，与流动方向垂直的方向上产生与流量成比例的感应电势，电动势的方向按“弗来明右手规则”。 3超声波流量计和电磁流量计的分类 根据检测的方式，可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法等不同类型的超声波流量计。根据对信号检测的原理，目前超声波流量计大致可分传播速度差法(包括：直接时差法、时差法、相位差法、频差法)波束偏移法、多普勒法、相关法、空间滤波法及噪声法等类型。其中以噪声法原理及结构最简单，便于测量和携带，价格便宜但准确度较低，适于在流量测量准确度要求不高的场合使用。 由于直接时差法、时差法、频差法和相位差法的基本原理都是通过测量超声波脉冲顺流和逆流传报时速度之差来反映流体的流速的，故又统称为传播速度差法。其中频差法和时差法克服了声速随流体温度变化带来的误差，准确度较高，所以被广泛采用。按照换能器的配置方法不同，传播速度差拨又分为：Z法(透过法)、V法(反射法)、X法(交叉法)等。超声波流量计的基本原理及类型
