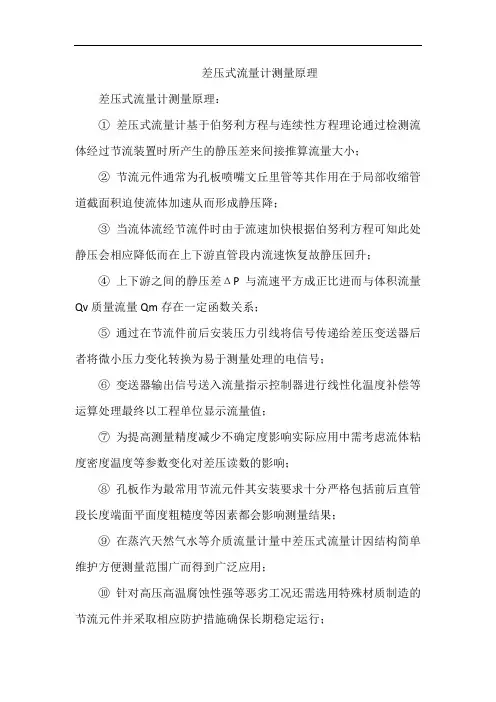

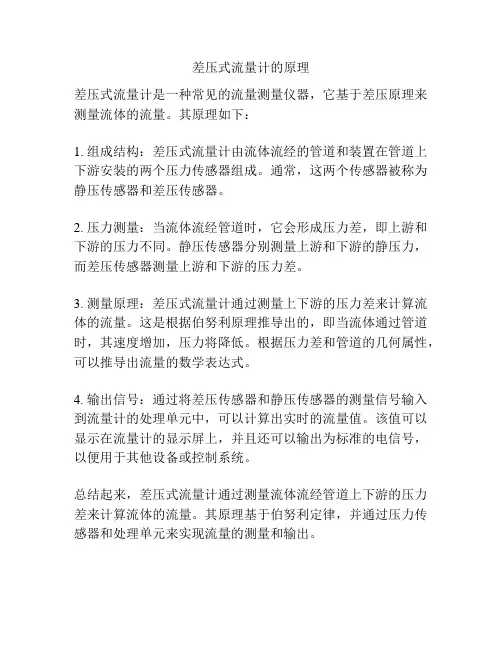

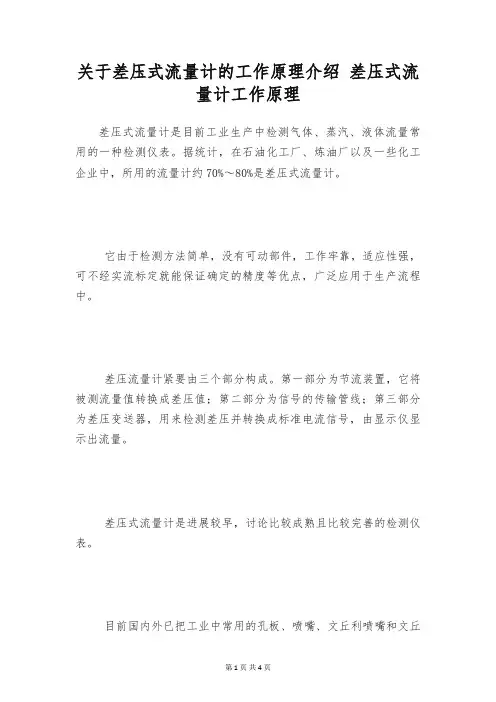

差压式流量计的原理及设计

今天为大家介绍一项国家实用新型专利——一种差压式流量计。该专利由力合科技（湖南）股份有限公司申请，并于2018年11月30日获得授权公告。

内容说明本发明涉及流量测量技术领域，尤其涉及一种差压式流量计。

发明背景目前流量测量技术在工业生产，能源计量，环境保护等领域具有不可或缺的作用，与国民经济、科学研究等有密切的联系。流量计有差压式流量计、转子流量计等。其中，差压式流量计是根据安装于管道中流量检测件在不同点产生的差压、已知的流体条件和检测件与管道的几何尺寸来测量流量的仪表。

专利公告号为CN103424149A的发明专利，公开了一种橄榄形差压式流量计，该专利中的差压式流量计结构较复杂，不易安装；正压压力小，压差变化小，灵敏度不够高；节流元件构造复杂，不宜加工。

此外，现有流量计多采用金属材质，易腐蚀。因此，针对以上不足，需要对现有流量计进行改进设计。

发明内容本发明要解决的技术问题是提供一种差压式流量计，以解决现有差压式流量计结构复杂，所测压差变化小，灵敏度不够高，节流元件不易加工安装，流量计易腐蚀的问题。

为了解决上述技术问题，本发明提供了一种差压式流量计，包括测量管，设置在测量管内的节流元件，其具有与测量管内壁适配的贴合面，以及前后隔离并穿过测量管一侧管壁伸入到测量管腔内的第一采压管和第二采压管，便于压力采集，并能获得测量管中较大的稳定压差，使得流量计具有更高的响应灵敏度和精度。

优选地，所述节流元件是一个与所述测量管内壁形成一个流体窄道的柱体。所述第一采压管在所述测量管腔内折弯后垂直于所述测量管的贴合侧管壁伸向壁外。所述第一采压管与所述第二采压管分别设置在所述节流元件的两侧，所述第一采压管的进管口轴线与所述测量管的轴线平行。

所述第二采压管与所述节流元件一侧的径向端面紧密贴合。所述第二采压管穿过所述节流

详解孔板差压式流量计的原理及公式

详解孔板差压式流量计的原理及公式-彩差压式流量计在各个行业都应用广泛、历史悠久，在各类流量仪表中其使用量占居首位. 近年来，由于各种新型流量计的不断涌现，致使它的用量有所下降。差压式孔板流量计由三部分组成，即由节流装置、导压管和差压计。差压式流量计是利用流体流动的节流原理来实现流量测量的.节流原理是流体在有节流装置的管道中流动时，在节流装置前后的管壁处，流体的静压力产生差异的现象. 1、差压孔板流量计的原理流动流体的能量有静压能和动能两种形式.流体具有静压能是因为有压力，具有动能是因为有流动速度，在一定条件下，这两种形式的能量是可以相互转化 . 根据能量守恒定律，在没有外加能量的前提下，流体所具有的静压能和动能，再加上用以克服流体流动阻力的能量损失，其能量总和是相等的 .

图 2 表示在节流装置前后截面Ⅰ、Ⅱ及Ⅲ处流体压力与速度的分布情况.流体在到达截面Ⅰ之前，以一定的流速v1流动，此时静压力为p1. 在接近节流装置时，由于遇到节流装置的阻碍，使靠近管壁处的流体受到节流装置的阻挡作用，使部分动能转化为静压能，使得节流装置入口端面靠近管壁处的流体静压力升高，并且远大于管径中心处的压力，因此节流装置入口端面处产生一径向压差 .

在径向压差的作用下，流体产生径向加速度，从而使靠近管壁处的流体质点的流动方向倾斜于管道中心轴线，出现缩脉现象.由于受到惯性作用，流速的最小截面并不在节流装置的孔口处，而是经过节流装置之后仍继续收缩，到截面Ⅱ处流速达到最小，此时流速大，即v2，之后流速又逐渐扩大，至截面Ⅲ后完全恢复，流速逐渐降到原值，即v3=v1. 2、差压孔板式流量方程推导流体流经节流装置时，不对外做功，没有外加能量，流体本身也没有温度变化 . 在管道内流动的流体，对于管道中任意两个截面都符合伯努利方程，现选截面Ⅰ和Ⅱ（见图2）进行分析。流体的伯努利方程：

温压补偿气体涡轮流量计的工作原理

温压补偿气体涡轮流量计的工作原理温压补偿气体涡轮流量计是气体涡轮流量计中的一种，它作为最通用的流量计具有高精度、重复性好等优点,广泛用于高压、高温、低温及微流量的测量中。温压补偿气体涡轮流量计的工作原理，温压补偿气体涡轮流量计是一种速度式流量计,它是由涡轮、轴承、前置放大器、显示仪表组成。被测流体冲击涡轮叶片,使涡轮旋转,涡轮的转速随流量的变化而变化,即流量大,涡轮的转速也大,https://www.360docs.net/doc/358160975.html,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入显示仪表进行计数和显示,根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。当流体沿着管道的轴线方向流动、并冲击涡轮叶片时,流经涡轮变送器的流体体积流量。温压补偿气体涡轮流量计的硬件电路设计，温压补偿气体涡轮流量计以单片机为控制核心,温压补偿气体涡轮流量计包括流量信号采集模块、温度和压力信号采集模块、键盘以及显示模块5个部分。流量信号采集模块使用温压补偿气体涡轮流量计采集流量信号,经过外围电路处理后送入单片机,测量其频率,用于流量计算;温度和压力采集模块将采集到的温度和压力通过a/d转换后送入单片机,用于气体的密度计算,对气体流量进行补偿;键盘模块实现对仪表参数的设置、各显示内容之间的转换操作;显示模块实现瞬时流量、累积流量、温度和压力的显示。温压补偿气体涡轮流量计吸取了国内外流量仪表先进技术优化

设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。

LWGY涡轮流量计说明书111

LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计）（LWGYC型涡轮流量计）使用说明书

目录一、概述 02 二、LWGY基本型涡轮流量传感器 02 三、LWGYA型涡轮流量变送器 07 四、LWGYB型涡轮流量计 08 五、LWGYC型涡轮流量计 09 六、LWGYD型涡轮流量计 09 七、维修和常见故障 22 八、运输、贮存 22 九、开箱注意事项 22 十、订货须知 23

一、概述 LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、供水、制药、环保等行业。传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度小于5×10-6m2/s的液体介质。二、LWGY基本型涡轮流量传感器

1．工作原理液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。在一定流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3 ]或[1/L]； Q ——流体的瞬时流量[m 3 /h]或[L/h]； 3600——换算系数；每台传感器的仪表系数k 略有不同，这是由制造厂

涡街流量计工作原理

涡街流量计涡街产生原理：涡街流量计是利用流体力学中著名的卡门涡街原理,即在流动的流体中插入一个非流线型断面的柱体,流体流动受到影响,在一定的雷诺数范围内将在柱体下游,均要产生漩涡分离。当这些漩涡排列成两排、且两例漩涡的间距与同列中两相邻漩涡的间距之比满足下式时,h/l=0.281 ,就能得到稳定的交替排列漩涡,这种稳定而规则地排列的涡列称为“卡门涡街”。这个稳定的条件是冯?卡门对于理想涡街研究分析得到的,后来一般把错排稳定的涡街称作“卡门涡街”。这就是卡门涡街流量计的名称由来,如图1所示图1 卡门涡街示意图理论和实验的研究都证明,漩涡分离频率,即单位时间内由柱体一侧分离的漩涡数目f与流体速度V1成正比,与柱体迎流面的宽度d成反比,即: 式中f—漩涡分离频率。 Sr—斯特劳哈尔数(无量纲)。对于一定柱型在一定流量范围内是雷诺数的函数。 V1—漩涡发生体两侧的流速m/s。 d—漩涡发生体迎流宽度mm。为了计算方便起见,可用管道内平均流速试验可以测定Sr数,其数值与柱体的断面形状、柱体流道的相对尺寸以及流动雷诺数有关。大量的试验表明,对于许多经过适当选择的柱型,由于斯特劳哈尔数在很宽的雷诺数范围内可以看成是常数。一旦柱体和流道的几何尺寸及其形状确定后,f便与平均速度V成为简单的正比关系,因而检测出漩涡的频率,便可以测得流速,并以此推知其流量。这就是涡街流量计的基本原理。

当流体流动受到一个垂直于流动方向的非流线形柱体的阻碍时，柱体的下游两侧会发生明显的旋涡，成为卡门涡列，涡列的形成与流体雷诺数有关。如图2，漩涡形成示意图，图3卡门涡街示意图。图2：漩涡形成示意图图3：卡门涡街

孔板流量计工作原理

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。详细介绍: 一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置； 3.化工部标准GJ516-87-HK06。二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力

差。在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。停用时：关闭负压阀,打开平衡阀,关闭正压阀. 投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉. 五阀组比三阀组多2个排污阀。初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。在变送器的工作过程中也可以打开平衡阀给变送器调零等操作孔板流量计的安装位置是直管的前10D后5D。造成孔板测量不准的几个原因：

涡轮流量计说明书

LWGY型涡轮流量传感器选型使用说明书

目录一概述 (1) 二、LWGY基本型涡轮流量传感器 (1) 1、结构特征与工作原理 (1) 2、基本参数与技术性能 (2) 3、安装、使用和调整 (2) 三、LWGYA型涡轮流量传感器 (6) 四、LWGYB型涡轮流量传感器 (6) 五、LWGYC型涡轮流量传感器 (7) 六、维修和常见故障 (8) 七、运输、贮存 (9) 八、开箱注意事项 (9) 九、订货须知 (9)

本产品依据JB/T 9246—1999机械行业标准设计制造一、概述 LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。二、LWGY基本型涡轮流量传感器 2．1 结构特征与工作原理 2．1．1 结构特征传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。 2．1．2 工作原理流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：

孔板流量计选型

孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计相关参数下面安徽康泰来为您分享！孔板流量计节流装置结构简单，且牢固、性能稳定可靠，是工业中常用到的流量测量仪表，孔板流量计节流装置通常分为：标准孔板、圆缺孔板、偏心孔板、内藏孔板、限流孔板、环形孔板、喷嘴孔板、环室孔板等，孔板流量计节流装置与差压变送器配套使用，充满管道的流体，当它们流经管道内的节流装置时，流体将在节流装置的节流件处形成局部收缩，节流装置使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后

产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小，孔板流量计前后产生一个静压力差,该压力差与流量存在着一定的函数关系,流量越大,压力差就越大.差压信号传送给差压变送器,转换成4～20ma信号输出,远转给流量积算仪,实现流体流量的计量.质量型流量计,利用智能型差压变送器,对工况温/压进行自动补偿后,实现对流体质量流量的测量。标准孔板是一类规格最多的标准节流装置，广泛应用于各种流体特别是气体流量测量中，孔板的结构因压力、通径、取压方式的不同而不同。智能节流装置（孔板流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的流量计，该孔板流量计采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便，牢固，性能稳定可靠. 一体化孔板流量计是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量，孔板流量计节流装置包括环室孔板，喷嘴等。环形孔板是冷凝水可以从环形孔板的边沿流走，最小流通面是紧贴管内壁的圆环，而标准孔板最小流通面是处于管中心的同心圆。流体中的杂质流速较低，一般是紧贴着管壁边流动。孔板流量计结构：节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等取压装置：环室、取压法兰、夹持环、导压管等、连接法兰、紧固件、测量管，标准孔板按常用取压方式可分为角接取压、法兰取压、径距取压三种类型。安徽康泰电气有限公司生产的仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等，电线电缆包括:电力电缆、

涡轮流量计使用手册

涡轮流量计使用手册翻译：付仟骞、韩静静、薛亚斐整理：韩静静审核：费节高

目录 1.产品担保时间 (1) 2.涡轮流量剂安装和服务手册 (3) 2.1介绍： (3) 2.2涡轮流量计工作原理 (3) 2.3材料选择和结构 (3) 2.4轴承选择： (4) 2.5流量计检波器选择 (5) 2.5.1高输出磁性检波器－典型范围10：1 (5) 2.5.2低磁检波器－典型范围25：1 (5) 2.5.3磁性检波器输出信号特征 (6) 2.5.4调制载波检波器－型号范围100：1 (6) 2.5.5正交输出选择 (6) 2.5.6危险和抗风化环境线圈缠绕 (7) 2.6流量计校准 (7) 2.7一般安装程序 (8) 2.8滤网/过滤器 (10) 3.流动矫直器和安装配套元件 (11) 3.1流动矫直 (11) 3.2MS安装配件 (12) 3.3信号电缆 (12) 3.4信号调节器/转换器 (12) 4.预防维护保养合故障检修 (13) 4.1耦合线圈测试 (13) 4.2轴承置换 (14) 4.3螺纹轴轴承置换 (15) 4.4无螺蚊轴承 (16) 4.5部分分解图/涡轮内部 (18) 4.6 H0系列校准刻度备用物或置换内部配套元件 (19) 4.7推荐备用和替换部分 (19) 5.涡轮流量计存储器 (20) 附录A (22) 危险识别 (22) 风险评估 (22)

1.产品担保时间 5年限制担保 API精确HO系列—包括耦合线圈液体精确HO系列—包括耦合线圈气体精确HO系列—包括耦合线圈

注：涡轮流量计理想的适用于干静的液体和气体。特定的Hoffer涡轮流量计可提高到泥浆类型的液体。当涡轮流量计安装在“脏”类型的流体，流量计内部将完全磨损。磨损的速度是由流量速度、泥浆类型、液体中颗粒百分比共同作用的。HFC用在泥浆类型，就不能预测流量计内部的使用寿命。我们标准的产品保证时间并不适用于流量计使用在泥浆中。

涡轮流量计的工作原理与结构

1．涡轮流量计的工作原理涡轮流量计的原理示意图如图3—1所示．在管道中心安放一个涡轮，两端由轴承支撑．当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转．在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比．由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量．此主题相关图片如下：按此查看图片详细信息涡轮的转速通过装在机壳外的传感线圈来检测．当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化．传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值．涡轮流量计总体原理框用见图3—2所示． 2．涡轮流量计的构造流体从机壳的进口流入．通过支架将一对袖承固定在管中心轴线上，涡轮安装在轴承上．在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度．在涡轮上方机壳外部装有传感线圈，接收磁通变化信号．下面介绍主要部件． (1)涡轮涡轮由导磁不锈钢材料制成，装有螺旋状叶片．叶片数量根据直径变化而不同，2－24片不等．为了使

涡轮对流速有很好的响应，要求质量尽可能小．对涡轮叶片结构参数的一般要求为：叶片倾角10°－15°(气体)，30°－45°（液体）；叶片重叠度P为1—1．2；叶片与内壳间的间隙为0．5—1mm． (2)轴承涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好．由于流体通过涡轮时会对涡轮产生一个轴向推力，使铀承的摩擦转矩增大，加速铀承磨损，为了消除轴向力，需在结构上采取水力平衡措施，这方法的原理见图3—3所示．由于涡轮处直径DH略小于前后支架处直径Ds，所以，在涡轮段流通截而扩大，流速降低，使流体静压上升 P，这个 P的静压将起到抵消部分轴向推力的作用．图3－3 水力平衡原理示意图此主题相关图片如下：按此查看图片详细信息 (3)前置放大器前置放大器由磁电感应转换器与放大整形电路两部分组成，示意图见图3—4所示．

孔板流量计计算公式

孔板流量计计算公式孔板流量计，可广泛应用于石油、化工、天然气、冶金、电力、制药等行业中，各种液体、气体、天燃气以及蒸汽的体积流量或质量流量的连续测量。但是许多人不知道孔板流量计是怎么计算出来，今天我就和大家探讨一下孔板流量计的计算公式简单来说差压值要开方输出才能对应流量实际应用中计算比较复杂一般很少自己计算的这个都是用软件来计算的下面给你一个实际的例子看看吧一．流量补偿概述差压式孔板流量计的测量原理是基于流体的机械能相互转换的原理。在水平管道中流动的流体，具有动压能和静压能（位能相等），在一定条件下，这两种形式的能量可以相互转换，但能量总和不变。以体积流量公式为例： Q v = CεΑ/sqr（2ΔP/（1-β＾4）/ρ1）其中：C 流出系数； ε可膨胀系数 Α节流件开孔截面积，M＾2 ΔP 节流装置输出的差压，Pa; β直径比 ρ1 被测流体在I-I处的密度，kg/m3; Qv 体积流量，m3/h 按照补偿要求，需要加入温度和压力的补偿，根据计算书，计算思路是以50度下的工艺参数为基准，计算出任意温度任意压力下的流量。其实重要是密度的转换。计算公式如下： Q = 0. *d＾2*ε*＠sqr（ΔP/ρ） Nm3/h 0C101.325kPa 也即是画面要求显示的0度标准大气压下的体积流量。在根据密度公式： ρ= P*T50/（P50*T）* ρ50 其中：ρ、P、T表示任意温度、压力下的值 ρ50、P50、T50表示50度表压为0.04MPa下的工艺基准点结合这两个公式即可在程序中完成编制。二．程序分析 1.瞬时量温度量：必须转换成绝对摄氏温度；即+273.15 压力量：必须转换成绝对压力进行计算。即表压+大气压力补偿计算根据计算公式，数据保存在PLC的寄存器内。同时在画面上做监视。 2.累积量采用2秒中一个扫描上升沿触发进行累积，即将补偿流量值（Nm3/h）比上1800单位转换成每2S的流量值，进行累积求和，画面带复位清零功能

涡轮流量计说明书

目录 1、概述 1.1 搬运时应注意的事项 1.2 存放应注意的事项 1.3选择安装地点应注意的事项 1.4限制使用无线电收发机应注意的事项 1.5防爆型仪表安装注意事项 2、技术性能 2.1 气体涡轮流量传感器的技术性能 2.2 LRT-I现场显示表（锂电池供电）的技术性能 2.3 LRT-Ⅱ现场显示表（外供电）的技术性能 2.4 LRT-Ⅲ现场显示表（外供电）的技术性能 3、结构与工作原理 3.1气体涡轮流量传感器的基本结构 3.2 工作原理 4、外形尺寸及安装 4.1 外形尺寸 4.2 安装 5、接线 5.1放大器及现场显示表的接线 5.2 应用举例 6、流量传感器的维护 7、流量传感器故障及故障排除方法装箱单

1、概述本说明书叙述了LWGQ气体涡轮流量计的标准技术规格、型号及其安装、操作和维护。请在使用前阅读本手册。但在手册中没有叙述用户的不同特点，也未对每一次的技术规格、结构或部件的修改作订正，因为有些修改不会对仪器的功能和操作有影响。 LWGQ型气体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表、现场显示表等配套可用于测量液体的流量和总量。它被广泛用于石油、化工、冶金、科研等领域的计量、控制系统。尤其适用于天然气、干煤气、压缩空气等的测量。流量计有多种输出和显示方式（详见型号规格代码表）。 1.1 搬运时应注意的事项为防止受到损坏，流量计在搬运到用户使用地点之前请使用原包装。 1.2 存放应注意的事项仪器到达之后应及时安装。对于电池供电的LRT-I表头，未使用时应将电源插针置于“OFF”（断开）位置，以免电池耗电影响电池的使用寿命。如需存放，请注意下列事项： a)可能的条件下，不打开包装箱存放。 b)如已打开包装，或已使用过仪表，请把LRT-I表头电源跳线器插在“OFF”位置，并使用原包装。存放地点应具备下列条件： a)防雨防潮 b)机械振动小，避免碰撞冲击 c)温度在-30～+60℃。理想温度在25℃左右。 d)如存放在室外，仪表性能就要受到影响。因此一旦仪表搬运到安装地点，就要尽快地安装起来。 1.3选择安装地点应注意的事项流量计的设计已考虑到了在恶劣环境条件下的情况，但是为长期保持其精确度和稳定性，在选择安装地点时必须注意下列事项：环境温度:避免安装在环境温度变化很大的场所。如果受到设备的热辐射时，须有隔热通风的措施。环境空气:避免把流量计安装在含有腐蚀性气体的环境中。如果一定要安装在这样的环境中，则必须提供通风措施。机械振动和冲击:仪表的结构很坚固，但在选择安装场所时应尽量避免机械振动或碰撞冲击。如果仪表安装在振动较大的管道上，则管道需加支撑。其它：仪表的周围应有充裕的空间，以便安装和定期检修。 1.4限制使用无线电收发机应注意的事项流量计的电气部分是可以抗高频电噪声干扰的。但是如果太靠近仪表处使用无线电收发机，那么高频噪声干扰就会影响到仪表。查看一下仪表安装场所，仪表是否受到无线电收发机的影响(把无线电收发机从几米远处移向仪表，看是否受到影响)。如有的话，就把收发机远离该场所。 1.5防爆型仪表安装注意事项流量计的设计可用于“爆炸性环境用电气设备通用要求(GB3836.1)”，“爆炸性环境用防爆电气设备隔爆型电气设备“d””及“爆炸性环境用防爆电气设备本质安全型电路和电气设备“i””标准所规定的1区和2区危险地区。

涡街与涡轮流量计区别

涡街流量计:,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定. 涡轮流量计: 是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。涡轮流量计是采用多叶片的转子（涡轮）感受流体平均流速，从而且推导出流量或总量的仪表。涡街流量计是根据卡门涡街原理设计制造的。应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体的特征有关系。涡轮是通过叶轮转动切割磁感线来输出信号然后经过信号处理和输出来得到的流量计量。涡街是通过检测卡门漩涡然后处理输出信号得到的流量计量。涡轮流量计是速度式流量计中的主要种类,其原理是当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。简单讲通俗地将，就是跟家用水表差不多，介质一流动就推动一个轮子在转，从而能根据转的情况来计算流量。涡街流量计的里面没有轮子，它的原理是在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。其原理图如下： 1

详解孔板流量计

详解孔板流量计差压式流量计作为经典与最古老的流量计，应用范围最为广泛。不过随着电子式流量计如（电磁、涡街等）流量计的兴起，我们有些新的行业朋友，还真不一定熟悉这种流量计，今天这一期，给大家好好讲解这个差压式流量计。差压式流量计在化工生产中得到最广泛的应用，也是操作人员最为熟悉的一种流量计，它的节流装置（1）安装在生产工艺管道（2）上，并由引压管（3）和差压变送器（4）三个部分组成流量测量系统(如图3—1所示)。下面对差压式流量计，差压变送器及差压式流量计的安装分别予以介绍。图3-1 差压式流量计的组成差压式(也称节流式)流量计是基于流体流动的节流原理，利用流体经节流装置时产生的压力差而实现流量测量的。差压式流量计一般是由能将流体的流量变换成差压信号的节流量(孔扳、喷嘴)和用来测量压差值的差压计或差压变送器及显示仪表组成。这种流量计，目前在化工、炼油及其它工业中应用很广，应用的历史也较长久，因此已经积累了丰富的实践经验和完整的实验资料。对于常用的孔板、喷嘴等节流装置，国内外已把它们标准化了，并称为“标准节流装置”。因此,这种流量计所用的标准节流装置可以根据计算结果直接投入制造和使用，不必用实验方法进行单独标定。但对于非标准化的特殊节流装置, 在使用时，均应进行个别标定。一．节流装置的流量测量原理节流现象及其原理：流体在有节流装置的管道中流动时，在节流装置前后的管璧处，流体的静压产生差异的现象称为节流现象，如图3—2所示图3—2 流体流经节流装置时的节流现象

现在，我们对流体流经节流装置前后的变化情况作进一步分析。连续流动着的流体，在遇到安插在管道内的节流装置时，由于节流装置的截面积比管道的截面积小，形成流体流通面积的突然缩小，在压力作用下，流体的流速增大，挤过节流孔，形成流速的扩大而降低。与此同时，在节流装置前后的管壁处的流体静压力就产生了差异,形成静压力差△p(△p=P1- P2)，如图3-3所示。并且p1>p2，图3—3 孔扳附近流束及压力分布情况此即为节流现象,从图中可以看出，节流装置的作用在于造成流束的局部收缩从而产生的压差.并且,流过的流量愈大在节流装置前后所产生的压差也愈大，因此可以通过测量压差来衡量流体流量的大小。由于节流装置造成流束的收缩，同时流体又是保持连续流动的状态,因此在流束截面积最小处的流速达到最大，在流速截面积最小处，流体的静压力最低。同理，在孔板出口端面处，由于流速已比原来增大，因此静压力仍旧比原来的为低(即图中P2

质量流量计工作原理的学习

质量流量计工作原理的学习质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。质量流量计是一种重要的流量测量仪表。质量流量计是采用感热式测量。流体的体积是流体温度和压力的函数，它是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。如前所述，常用的流量计中，如孔板流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。（1）节流式流量计与密度计的组合由前述知，节流式流量计的差压信号P ?正比于2 qρ，如图1所示，密度计 v 连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为

LWGY型涡轮流量计使用说明书

LWGY型涡轮流量计 LWGY涡轮流量计使用说明书京制×××××××× 2010年8月

LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，精确度高。 5．具有较高的抗电磁干扰和抗振动能力。流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形

脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ?=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 1.公称通径：（4～200）mm 基本参数见表一； 2.介质温度：（-20～80）℃；分体型（－20～120）℃； 3.环境温度：（-20～55）℃； 4.准确度：±%、±%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V ±, 电流：≤10mA ； 7.输出电压幅值：高电平≥8V ，低电平≤； 8.传输距离：传感器至显示仪表的距离可达1000m ； 9.现场显示型供电电源：（锂电池供电，可连续使用3年以上）； 10.显示方式：现场液晶显示瞬时流量和累计流量； 11.现场显示带信号输出供电电源：24V ；4～20mA 两线制电流输出；

涡轮流量计工作原理及技术参数.

涡轮流量计工作原理及技术参数一、工作原理流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k 式中: f——脉冲频率[Hz]; k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k Q——流体的瞬时流量(工作状态下[m3/h];https://www.360docs.net/doc/358160975.html, 3600——换算系数。每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。二、技术参数公称口径:管道式:DN4~DN200 插入式:DN100~DN2000 精度等级:管道式:±0.5级,±1.0级

插入式:±1.5级、±2.5级高精度的可达0.2级环境温度:-20℃~50℃ 介质温度:测量液体:-20℃~120℃ 测量气体:-20℃~80℃ 大气压力:86KPa~106KPa 公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等级:ExdIIBT4 连接方式:螺纹连接、法兰夹装、法兰连接、插入式等直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN 液体:上游直管段应≥20DN,下游直管段应≥5DN 插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径显示方式:(1远传显示:脉冲输出、电流输出(配显示仪表 (2现场显示:8位LCD 显示累积流量,单位(m3 4位LCD显示瞬时流量,单位(m3/h、电池电量、频率、流速 (3温度压力补偿型: A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压输出功能:

LWQ气体涡轮流量计说明书

1．概述 LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。 2．产品特点 ?优质合金涡轮，具有更高的稳流和耐腐蚀作用 ?进口优质专用轴承，使用寿命长 ?计量室与通气室隔绝，保证了仪表的安全性 ?可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下（P b=101.325KPa,T b=293.15K）的气体体积累积量；可实时查询温度压力数值 ?流量范围宽（Q max/Q min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h ?智能化仪表系数多点非线性修正 ?内置式压力、温度传感器，安全性能高、结构紧凑、外形美观 ?仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65 ?系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上 ?仪表系数、累计流量值掉电十年不丢 3. 工作原理当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上 4．技术参数： 4．1 基本参数： 4．1．1 表1

涡轮流量传感器的工作原理分析

涡轮流量传感器的工作原理分析涡轮流量传感器的工况流量信号可以远传输送至显示仪表，功能优势独特，性能齐全，广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体测量中。涡轮流量传感器的工作原理，涡轮流量传感器的工作原理是当流体流经传感器壳体时，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，涡轮流量传感器处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。涡轮流量传感器的涡轮选用铜材质，涡轮选用铜材质原因有：1.铜的延展性或者说柔韧性比较好，https://www.360docs.net/doc/358160975.html,稍微变形不能将它折断。2.作为金属它的化学性质没有铁活泼。不会因为发生置换反应而腐蚀。锌合金的延展性和抗腐蚀性能应该都没有铜好。涡轮流量传感器的日常保养工作 1、使用时，应保持被测介质的清洁，不含纤维和颗粒等杂质。 2、涡轮流量传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。

4、涡轮流量传感器不用时，应清洗内部介质，吹干后且在涡轮流量传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。 5、配用的过滤器应定期清洗，不用时应清洗内部的介质，同涡轮流量传感器一样，加防尘套，置于干燥处保存。涡轮流量传感器的日常维护直接影响这它的使用寿命，其实涡轮流量传感器在安装前也应严格注意，如用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装涡轮流量传感器。若无显示，应检查有关各部分，排除故障。

LUGB涡街流量计说明书

LUGB系列涡街流量计使用说明书

目录一. 概述工作原理- - - - - - - - - - - - - - - (3) 二. 技术参数- - - - - - - - - - - - - - - - - - - (4) 三. 流量范围- - - - - - - - - - - - - - - - - - - (4) 四. 安装结构图- - - - - - - - - - - - - - - - - - (5) 五. 安装及接线- - - - - - - - - - - - - - - - - - (6) 六. 流量计参数整定- - - - - - - - - - - - - - - - (9) 七. 流量计信号检测、调整和校验方法- - - - - - - - - (10) 八. 维护及故障排除- - - - - - - - - - - - - - - - (10) 九. 订货须知- - - - - - - - - - - - - - - - - - - (11) 十. 智能流量计操作说明- - - - - - - - - - - - - - (12)

一概述 LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点. LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 LUGB 系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。二工作原理涡街流量计的基本原理是卡门涡街原理,?即“涡街旋涡分离频率与流速成正比”。流量计流通本体直径与仪表的公称口径基本相同。如图一所示,?流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,?在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,?旋涡分离的频率与柱侧介质流速成正比。式中: ｆ──柱体侧旋涡分离的频率(Ｈｚ); Ｖ──柱侧流速(ｍ/ｓ); ｄ──柱体迎流面宽度(ｍ); Ｓr ──斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。图一圆管内的涡街三产品特点传感器测量探头采用特殊工艺封装，耐高温可达350℃ 敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长传感器采用补偿设计，提高仪表抗震性结构简单、无可动件，耐用性高在规定雷诺数范围内，测量不受介质温度、压力、粘度影响流量计可应用于防爆场合，安全性好
