涡轮流量传感器的工作原理分析
涡轮流量传感器的工作原理分析
涡轮流量传感器的工况流量信号可以远传输送至显示仪表，功能优势独特，性能齐全，广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体测量中。

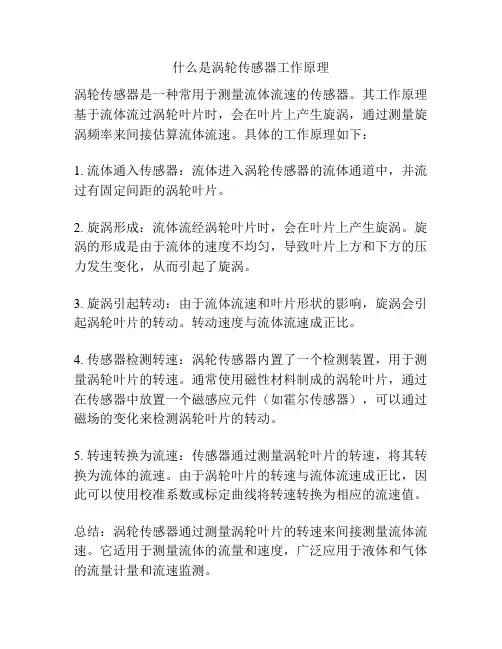

涡轮流量传感器的工作原理，涡轮流量传感器的工作原理是当流体流经传感器壳体时，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，涡轮流量传感器处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。
涡轮流量传感器的涡轮选用铜材质，涡轮选用铜材质原因有：1.铜的延展性或者说柔韧性比较好，https://www.360docs.net/doc/375052525.html,稍微变形不能将它折断。2.作为金属它的化学性质没有铁活泼。不会因为发生置换反应而腐蚀。锌合金的延展性和抗腐蚀性能应该都没有铜好。
涡轮流量传感器的日常保养工作
1、使用时，应保持被测介质的清洁，不含纤维和颗粒等杂质。
2、涡轮流量传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
4、涡轮流量传感器不用时，应清洗内部介质，吹干后且在涡轮流量传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。
5、配用的过滤器应定期清洗，不用时应清洗内部的介质，同涡轮流量传感器一样，加防尘套，置于干燥处保存。
涡轮流量传感器的日常维护直接影响这它的使用寿命，其实涡轮流量传感器在安装前也应严格注意，如用口吹或手拨叶轮，使其快速旋转观察有无显示，当有显示时再安装涡轮流量传感器。若无显示，应检查有关各部分，排除故障。
智能涡轮流量计新说明书
KZLW 系列智能涡轮流量计 使 用 说 明 ●高品质涡轮，超出常规的量程范围 ●配套多种变送器，适用于不同应用要求 ●智能化处理，独具特色的仪表系数三点非线性修正
一、概述 KZLW系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。 传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(Exm错误！未找到引用源。T6),可在有爆炸危险的环境中使用。 传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。 如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。 二、KZLW基本型涡轮流量传感器 1．结构特征与工作原理 (1) 结构特征 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。 (2)工作原理 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导
磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz] k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ? =6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h] 3600——换算系数 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 2．基本参数与技术性能 (1) 基本参数：见表一 表一 KZLW □ □□□ □ □ □ 说 明 6类 型 KZLW 基本型，+5-24DCV 供电， KZLWA 4~20mA 两线制电流输出，远传変送型 KZLWB 电池供电现场显示型 KZLWC 现场显示/4~20mA 两线制电流输出 公 称 通 径 4 4mm ，普通涡轮流量范围0.04~0.25m 3/h 宽量程涡轮为0.04~0.4m 3/h 6 6mm ，普通涡轮流量范围0.1~0.6m 3/h 宽量程涡轮为0.06~0.6m 3/h 10 10mm ，普通涡轮流量范围0.2~1.2m 3/h 宽量程涡轮为0.15~1.5m 3/h 15 15mm ，普通涡轮流量范围0.6~6m 3/h 宽量程涡轮为0.4~8m 3/h 25 25mm ，普通涡轮流量范围1~10m 3/h 宽量程涡轮为0.5~10m 3/h 40 40mm ，普通涡轮流量范围2~20m 3/h 宽量程涡轮为1~20m 3/h 50 50mm ，普通涡轮流量范围4~40m 3/h 宽量程涡轮为2~40m 3/h 80 80mm ，普通涡轮流量范围10~100m 3/h 宽量程涡轮为5~100m 3/h
温压补偿气体涡轮流量计的工作原理
温压补偿气体涡轮流量计的工作原理 温压补偿气体涡轮流量计是气体涡轮流量计中的一种，它作为最通用的流量计具有高精度、重复性好等优点,广泛用于高压、高温、低温及微流量的测量中。 温压补偿气体涡轮流量计的工作原理，温压补偿气体涡轮流量计是一种速度式流量计,它是由涡轮、轴承、前置放大器、显示仪表组成。被测流体冲击涡轮叶片,使涡轮旋转,涡轮的转速随流量的变化而变化,即流量大,涡轮的转速也大,https://www.360docs.net/doc/375052525.html,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入显示仪表进行计数和显示,根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。当流体沿着管道的轴线方向流动、并冲击涡轮叶片时,流经涡轮变送器的流体体积流量。 温压补偿气体涡轮流量计的硬件电路设计，温压补偿气体涡轮流量计以单片机为控制核心,温压补偿气体涡轮流量计包括流量信号采集模块、温度和压力信号采集模块、键盘以及显示模块5个部分。流量信号采集模块使用温压补偿气体涡轮流量计采集流量信号,经过外围电路处理后送入单片机,测量其频率,用于流量计算;温度和压力采集模块将采集到的温度和压力通过a/d转换后送入单片机,用于气体的密度计算,对气体流量进行补偿;键盘模块实现对仪表参数的设置、各显示内容之间的转换操作;显示模块实现瞬时流量、累积流量、温度和压力的显示。 温压补偿气体涡轮流量计吸取了国内外流量仪表先进技术优化
设计，综合了气体力学、流体力学、电磁学等理论而自行研制的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，广泛适用于天然气、煤制气、液化气、轻烃气体等气体的计量。
超声波流量计工作原理及常见问题概述
超声波流量计工作原理及常见问题概述 一、工作原理 1、概述 超声流量计是一个测量仪表，它利用声学原理来测定流过管道的流体的流速。在气体的测量现场主要的检测元件包括一对或几对超声传感器。这些传感器都安装在管壁上，每一组传感器的表面都彼此具有规定的几何关系。 由一个传感器发射的超声脉冲由同一组内另一个传感器接收，反过来也如此。Q.Sonic-3 采用了一个单反射声道的方案，在对面的管壁处声脉冲有一次反射。此方案使声道的总长度增加，从而能改善分辨率（灵敏度）并拓宽流量计的范围度，如图2-1所示。 图2-1 信号反射路径 2 、流速的测量 超声脉冲穿过管道从一个传感器到达另一个传感器，就像一个渡船的船夫在横渡一条河。当气体不流动时，声脉冲以相同的速度（声速，C）在两个方向上传播。如果管道中的气体有一定流速V（该流速不等于零），则顺着流动方向的声脉冲会传输得快些，而逆着流动方向的声脉冲会传输得慢些。这样，顺流传输时间tD 会短些，而逆流传输时间tU会长些。这里所说的长些或短些都是与气体不流动时的传输时间相比而言；这样就有： L tD = ——————— -------------- (2.1) C + V ? cos 和 L tU = ——————— -------------- (2.2) C — V ? cos 式中，L代表两个传感器之间声道的直线长度，可按下式确定L： L D —— = ———— -------------- (2.3) 2 sin ^ 采用电子学手段来测量此传输时间。根据时间倒数的差，可按下式计算流速V ^ L 1 1 V = ————(—————)-------(2.4)
LWGY涡轮流量计说明书111
LWGY基本型涡轮流量传感器（LWGYA型涡轮流量变送器）（LWGYB型涡轮流量计） （LWGYC型涡轮流量计） 使用说明书
目录 一、概述 02 二、LWGY基本型涡轮流量传感器 02 三、LWGYA型涡轮流量变送器 07 四、LWGYB型涡轮流量计 08 五、LWGYC型涡轮流量计 09 六、LWGYD型涡轮流量计 09 七、维修和常见故障 22 八、运输、贮存 22 九、开箱注意事项 22 十、订货须知 23
一、概述 LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、供水、制药、环保等行业。传感器与显示仪表配套使用，适用于测量封闭管道中无腐蚀，无纤维、颗粒等杂质，粘度 小于5×10-6m 2 /s 的液体介质。 二、LWGY 基本型涡轮流量传感器 1．工作原理 液体介质流经传感器壳体，由于叶轮的叶片与流向形成特定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，转速与流速成正比，由于叶片有导磁性，它处于信号检测器的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号。信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可传输至显示仪表，显示出流体的瞬时流量或总量。在一定流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]或[1/L]； Q ——流体的瞬时流量[m 3/h]或[L/h]； 3600——换算系数； 每台传感器的仪表系数k 略有不同，这是由制造厂家通过流量装置实流校验得出，打印于合格证书中。
转子流量计的原理及计算【最新版】
转子流量计的原理及计算 1概述 转子流量计(Rotometer)，又称浮子流量计(FloatTypeFlowmeter)，在工业中得到广泛的应用。它可测量液体、气体和蒸气的流量，宜测中小管径(DN4~250)的流量。压力损失小且恒定，测量范围比较宽，量程比1:10，工作可靠且刻度线性，使用维修方便，对仪表前后直管段长度要求不高。其测量精确度为±2%左右，受被测液体的密度、粘度、纯净度以及温度、压力的影响，也受安装垂直度的影响。玻璃管浮子流量计结构简单，成本低，易制成防腐蚀性仪表，但其强度低。金属管浮子流量计可输出标准信号，耐高压，能实现流量的指示、积算、记录、控制和报警等多种功能。 1.1 原理及结构 1.1.1 冲量定理及应用 设一物体的质量为m，作用其上的力为F，实际上流体的速度v，物体变化路程为L。那么根据冲量定理可推出 (1)
1.1.2 测量原理及结构 如果将阻挡体置于直立且具有锥度(上大下小)的管道中，就形成转子式的流量计，它的工作原理如图1所示。 当流量增加时，转子接受流体自下而上的冲力将增加，因而被冲向上方，一到达上面，由于流通截面增加，流速减小，冲力也随之减小。当冲力和差压对转子截面构成的作用力以及粘滞摩擦力等的合力与转子本身在流体中重量相等时，转子即处于一平衡状态，不再上升或下降，这个位置就表示新的流量值。 1.2 计算公式 设转子的显示重量为Wf(N)，流体对转子的作用力为F(N)，锥形管与转子间环形截面为Sa(m2)，转子处最大截面积为Sf(m2)，转子体积Vf(m3)，转子密度为ρf(Kg/m3)，转子长度为L(m)，流体介质的密
涡轮流量计说明书
LWGY型涡轮流量传感器选型使用说明书
目录 一概述 (1) 二、LWGY基本型涡轮流量传感器 (1) 1、结构特征与工作原理 (1) 2、基本参数与技术性能 (2) 3、安装、使用和调整 (2) 三、LWGYA型涡轮流量传感器 (6) 四、LWGYB型涡轮流量传感器 (6) 五、LWGYC型涡轮流量传感器 (7) 六、维修和常见故障 (8) 七、运输、贮存 (9) 八、开箱注意事项 (9) 九、订货须知 (9)
本产品依据JB/T 9246—1999机械行业标准设计制造 一、概述 LWGY系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。 传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。 传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。 如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。 二、LWGY基本型涡轮流量传感器 2．1 结构特征与工作原理 2．1．1 结构特征 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。 2．1．2 工作原理 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：
2017涡轮流量计最新说明书新版.
LWGY系列智能涡轮流量计 使用说明书 淮安华立仪表有限公司 ●高品质涡轮，超出常规的量程范围 ●配套多种变送器，适用于不同应用要求 ●智能化处理，独具特色的仪表系数三点非线性修正
一、概述 LWGY 系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。 传感器与显示仪表配套使用，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti 、2Cr13及刚玉Al 2O 3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。 传感器适用于在工作温度下粘度小于5×10-6m 2 /s 的介质，对于粘度大于5×10-6m 2 /s 的液体，要对传感器进行实液标定后使用。 如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。 二、LWGY 基本型涡轮流量传感器 1． 结构特征与工作原理 (1) 结构特征 传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且具有结构简单、牢固以及拆装方便等特点。 (2)工作原理 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz] k ——传感器的仪表系数[1/m 3 ]，由校验单给出。若以[1/L]为单位k f Q ? =6.3 Q ——流体的瞬时流量（工作状态下）[m 3 /h] 3600——换算系数 每台传感器的仪表系数由制造厂填写在合格证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
涡轮流量计使用手册
涡轮流量计使用手册 翻译：付仟骞、韩静静、薛亚斐 整理：韩静静 审核：费节高
目录 1.产品担保时间 (1) 2.涡轮流量剂安装和服务手册 (3) 2.1介绍： (3) 2.2涡轮流量计工作原理 (3) 2.3材料选择和结构 (3) 2.4轴承选择： (4) 2.5流量计检波器选择 (5) 2.5.1高输出磁性检波器－典型范围10：1 (5) 2.5.2低磁检波器－典型范围25：1 (5) 2.5.3磁性检波器输出信号特征 (6) 2.5.4调制载波检波器－型号范围100：1 (6) 2.5.5正交输出选择 (6) 2.5.6危险和抗风化环境线圈缠绕 (7) 2.6流量计校准 (7) 2.7一般安装程序 (8) 2.8滤网/过滤器 (10) 3.流动矫直器和安装配套元件 (11) 3.1流动矫直 (11) 3.2MS安装配件 (12) 3.3信号电缆 (12) 3.4信号调节器/转换器 (12) 4.预防维护保养合故障检修 (13) 4.1耦合线圈测试 (13) 4.2轴承置换 (14) 4.3螺纹轴轴承置换 (15) 4.4无螺蚊轴承 (16) 4.5部分分解图/涡轮内部 (18) 4.6 H0系列校准刻度备用物或置换内部配套元件 (19) 4.7推荐备用和替换部分 (19) 5.涡轮流量计存储器 (20) 附录A (22) 危险识别 (22) 风险评估 (22)
1.产品担保时间 5年限制担保 API精确HO系列—包括耦合线圈液体精确HO系列—包括耦合线圈气体精确HO系列—包括耦合线圈
注：涡轮流量计理想的适用于干静的液体和气体。特定的Hoffer涡轮流量计可提高到泥浆类型的液体。当涡轮流量计安装在“脏”类型的流体，流量计内部将完全磨损。磨损的速度是由流量速度、泥浆类型、液体中颗粒百分比共同作用的。HFC用在泥浆类型，就不能预测流量计内部的使用寿命。我们标准的产品保证时间并不适用于流量计使用在泥浆中。
涡轮流量计的工作原理与结构
1．涡轮流量计的工作原理 涡轮流量计的原理示意图如图3—1所示．在管道中心安放一个涡轮，两端由轴承支撑．当流体通过管道时，冲击涡轮叶片，对涡轮产生驱动力矩，使涡轮克服摩擦力矩和流体阻力矩而产生旋转．在一定的流量范围内，对一定的流体介质粘度，涡轮的旋转角速度与流体流速成正比．由此，流体流速可通过涡轮的旋转角速度得到，从而可以计算得到通过管道的流体流量． 此主题相关图片如下： 按此查看图片详细信息 涡轮的转速通过装在机壳外的传感线圈来检测．当涡轮叶片切割由壳体内永久磁钢产生的磁力线时，就会引起传感线圈中的磁通变化．传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值；同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值． 涡轮流量计总体原理框用见图3—2所示． 2．涡轮流量计的构造 流体从机壳的进口流入．通过支架将一对袖承固定在管中心轴线上，涡轮安装在轴承上．在涡轮上下游的支架上装有呈辐射形的整流板，以对流体起导向作用，以避免流体自旋而改变对涡轮叶片的作用角度．在涡轮上方机壳外部装有传感线圈，接收磁通变化信号． 下面介绍主要部件． (1)涡轮 涡轮由导磁不锈钢材料制成，装有螺旋状叶片．叶片数量根据直径变化而不同，2－24片不等．为了使
涡轮对流速有很好的响应，要求质量尽可能小． 对涡轮叶片结构参数的一般要求为：叶片倾角10°－15°(气体)，30°－45°（液体）；叶片重叠度P为1—1．2；叶片与内壳间的间隙为0．5—1mm． (2)轴承 涡轮的轴承一般采用滑动配合的硬质合金轴承，要求耐磨性能好． 由于流体通过涡轮时会对涡轮产生一个轴向推力，使铀承的摩擦转矩增大，加速铀承磨损，为了消除轴向力，需在结构上采取水力平衡措施，这方法的原理见图3—3所示．由于涡轮处直径DH略小于前后支架处直径Ds，所以，在涡轮段流通截而扩大，流速降低，使流体静压上升 P，这个 P的静压将起到抵消部分轴向推力的作用． 图3－3 水力平衡原理示意图 此主题相关图片如下： 按此查看图片详细信息 (3)前置放大器 前置放大器由磁电感应转换器与放大整形电路两部分组成，示意图见图3—4所示．
电磁流量计的工作原理
电磁流量计的工作原理 电磁流量计（Eletromagnetic Flowmeters，简称EMF）是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是根据法拉第电磁感应定律制成的，电磁流量计用来测量导电液体体积流量的仪表。由于其独特的优点，电磁流量计目前已广泛地被应用于工业过程中各种导电液体的流量测量，如各种酸、碱、盐等腐蚀性介质；电磁流量计各种浆液流量测量，形成了独特的应用领域。 在结构上，电磁流量计由电磁流量传感器和转换器两部分组成。传感器安装在工业过程管道上，它的作用是将流进管道内的液体体积流量值线性地变换成感生电势信号，并通过传输线将此信号送到转换器。转换器安装在离传感器不太远的地方，它将传感器送来的流量信号进行放大，并转换成流量信号成正比的标准电信号输出，以进行显示，累积和调节控制。电磁流量计的基本原理 一、测量原理 根据法拉第电磁感应定律，当一导体在磁场中运动切割磁力线时，在导体的两端即产生感生电势e，其方向由右手定则确定，其大小与磁场的磁感应强度B，导体在磁场内的长度L及导体的运动速度u成正比，如果B， L，u三者互相垂直，则e＝Blu。与此相仿，在磁感应强度为B的均匀磁场中，垂直于磁场方向放一个内径为D的不导磁管道，当导电液体在管道中以流速u流动时，导电流体就切割磁力线．如果在管道截面上垂直于磁场的直径两端安装一对电极，则可以证明，只要管道内流速分布为轴对称分布，两电极之间也特产生感生电动势：e＝BD。式中，为管道截面上的平均流速．由此可得管道的体积流量为：qv＝πDUˉ。由上式可见，体积流量qv与感应电动势e和测量管内径D成线性关系，与磁场的磁感应强度B成反比，与其它物理参数无关．这就是电磁流量计的测量原理。需要说明的是，要使式qv＝πDUˉ严格成立，必须使测量条件满足下列假定： ①磁场是均匀分布的恒定磁场； ②被测流体的流速轴对称分布； ③被测液体是非磁性的； ④被测液体的电导率均匀且各向同性。 二、励磁方式 励磁方式即产生磁场的方式。由前述可知，为使式qv＝πDUˉ严格成立，第一个必须满足的条件就是要有一个均匀恒定的磁场．为此，就需要选择一种合适的励磁方式。目前，一般有三种励碰方式，即直流励磁、交流励磁和低频方波励磁。现分别予以介绍。 1．直流励磁 直流励磁方式用直流电产生磁场或采用永久磁铁，它能产生一个恒定的均匀磁场。这种直流励磁变送器的最大优点是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是，使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子。在电场力的作用下，负离子跑向正极，正离子跑向负极。这样，将导致正负电极分别被相反极性的离子所包围，严重影响电磁流量计的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属等。 2．交流励磁 目前，工业上使用的电磁流量计，大都采用工频50Hz电源交流励磁方式，即它的磁场是由正弦交变电流产生的，所以产生的磁场也是一个交变磁场。交变磁场变送器的主要优点是消除了电极表面的极化于扰。另外，由于磁场是交变的，所以输出信号也是交变信号，放大和转换低电平的交流信号要比直流信号容易得多。
LWGY型涡轮流量计使用说明书
LWGY型涡轮流量计 LWGY涡轮流量计 使用说明书 京制×××××××× 2010年8月
LWGY涡轮流量计是由涡轮流量传感器与显示仪表组成，是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。流量计具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，适用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套使用，可以进行自动定量控制、超量报警等用途。 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，精确度高。 5．具有较高的抗电磁干扰和抗振动能力。 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形
脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ?=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 1.公称通径：（4～200）mm 基本参数见表一； 2.介质温度：（-20～80）℃；分体型（－20～120）℃； 3.环境温度：（-20～55）℃； 4.准 确 度：±%、±%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V ±, 电流：≤10mA ； 7.输出电压幅值：高电平≥8V ，低电平≤； 8.传输距离：传感器至显示仪表的距离可达1000m ； 9.现场显示型供电电源：（锂电池供电，可连续使用3年以上）； 10.显示方式：现场液晶显示瞬时流量和累计流量； 11.现场显示带信号输出供电电源：24V ；4～20mA 两线制电流输出；
涡街与涡轮流量计区别
涡街流量计:,主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定. 涡轮流量计: 是一种速度式仪表，它具有精度高，重复性好，结构简单，运动部件少，耐高压，测量范围宽，体积小，重量轻，压力损失小，维修方便等优点，用于封闭管道中测量低粘度气体的体积流量和总量。在石油，化工，冶金，城市燃气管网等行业中具有广泛的使用价值。 涡轮流量计是采用多叶片的转子（涡轮）感受流体平均流速，从而且推导出流量或总量的仪表。 涡街流量计是根据卡门涡街原理设计制造的。应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体的特征有关系。 涡轮是通过叶轮转动切割磁感线来输出信号然后经过信号处理和输出来得到的流量计量。 涡街是通过检测卡门漩涡然后处理输出信号得到的流量计量。 涡轮流量计是速度式流量计中的主要种类,其原理是当被测流体流过涡轮流量计传感器时，在流体的作用下，叶轮受力旋转，其转速与管道平均流速成正比，同时，叶片周期性地切割电磁铁产生的磁力线，改变线圈的磁通量，根据电磁感应原理，在线圈内将感应出脉动的电势信号，即电脉冲信号，此电脉动信号的频率与被测流体的流量成正比。简单讲通俗地将，就是跟家用水表差不多，介质一流动就推动一个轮子在转，从而能根据转的情况来计算流量。 涡街流量计的里面没有轮子，它的原理是在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。其原理图如下： 1
各种流量计工作原理结构图
第一节节流式流量检测 如果在管道中安置一个固定的阻力件，它的中间是一个比管道截面小的孔，当流体流过该阻力件的小孔时，由于流体流束的收缩而使流速加快、静压力降低，其结果是在阻力件前后产生一个较大的压力差。它与流量(流速)的大小有关，流量愈大，差压也愈大，因此只要测出差压就可以推算出流量。把流体流过阻力件流束的收缩造成压力变化的过程称节流过程，其中的阻力件称为节流件。 作为流量检测用的节流件有标准的和特殊的两种。标准节流件包括标准孔板、标准喷嘴和标准文丘里管，如图9.1所示。对于标准化的节流件，在设计计算时都有统一标准的规定要求和计算所需的有关数据、图及程序；可直接按照标准制造、安装和使用，不必进行标定。 标准节流装置9.1 图 圆缺喷特殊节流件也称非标准节流件，如双重孔板、偏心孔板、圆缺孔板、1/4嘴等，他们可以利用已有实验数据进行估算，但必须用实验方法单独标定。特殊节流件主要用于特殊；介质或特殊工况条件的流量检测。目前最常见的节流件是标准孔板，所以在以下的讨论中将主要以标 准孔板为例介绍节测式流量检测的原理、设计以及实现方法等。一、检测原理
设稳定流动的流体沿水平管流经节流件，如刚在节流件前后将产生压力和速度的变化，流在截面 1处流体未受节流件影响，所示。9.2，流体静压力为p，束充满管道，管道截面为A11?是经节，流体密度为平均流速为v2。截面11，A流件后流束收缩的最小截面，其截面积为2?。图，流体密度为，平均流速为压力为Pv222中的压力曲线用点划线代表管道中心处静9.2流体的静压力压力，实线代表管壁处静压力。充分地反映和流速在节流件前后的变化情况，流体向中心在节流件前，了能量形式的转换。． 9.2 流体流经节流件时压力和流速变化情况图处，流束截面收缩到最小，流速达到最大，静压力最低。然后流束扩加速，至截面2处。由于涡流区的存在，导致流体能量张，流速逐渐降低，静压力升高，直到截面3?。P不等于原先静压力p，而产生永久的压力损 失损失，因此在截面3处的静压力13p设流体为不可压缩的理想流体，在流经节流件时，流体不 对外作功，和外界没有热 处沿管中心的流线、2能交换，流体本身也没有温度变化，则根据伯努利方程，对于截面1 有以下能量关系：22ppvv10201020???（9-1） ??2221?????。由于流速分布的不均匀，因为是不可压缩流体，则2处平均流速与截面1、21管中心的流速有以下关系：vCv,v?v?C） （ 9-222110120处流速分布不均匀的修正系数。1、2式中C，C为截面2112??v为能 量其损失的能量为，考虑到实际流体有粘性，在流动时必然会产生摩擦力，22损失系数。处的能量关系可写成：在考虑上述因素后，截面1、222?ppCC222102021v?v?v??） （9-3 212??222根据流体的连续性方程，有??vAvA? 9-4）（2211?，(9-2)-A 。／A ，收缩系数联解式=A／。又设节流件的开孔面积为A 定义开口截面比m=A 0210）可得式（9-421??p?pv?9-5）（20210?2222??mC?C?12的位置随流速而变，而实际取压点的位置是固定的；另外实际取2因为流束最小截面 压是在管壁取的，所测得的压力是管壁处的静压力。考虑到上述因素，设实际取压点处取??p
LWQ气体涡轮流量计说明书
1．概述 LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。 该产品经国家防爆产品质检部门按GB3836.2000《爆炸性气体环境用电气设备第1部：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性气体环境用电气设备第4部分：本质安全型“i”》标准检验合格，防爆标志为ExdⅡBT6(隔爆型)、ExiaⅡCT6（本安型）。适用于含有ⅡA、ⅡB、ⅡC类T1～T4温度组别爆炸性气体混合物的0（仅本安型）1、2区危险场所。 2．产品特点 ?优质合金涡轮，具有更高的稳流和耐腐蚀作用 ?进口优质专用轴承，使用寿命长 ?计量室与通气室隔绝，保证了仪表的安全性 ?可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下 （P b=101.325KPa,T b=293.15K）的气体体积累积量；可实时查询温度压力数值 ?流量范围宽（Q max/Q min≥20:1)，重复性好，精度高（可达1.0级），压力损失小，始动流量低，可达0.6m3/h ?智能化仪表系数多点非线性修正 ?内置式压力、温度传感器，安全性能高、结构紧凑、外形美观 ?仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65 ?系统低功耗工作，一节3.2V10AH锂电池可连续使用3年以上 ?仪表系数、累计流量值掉电十年不丢 3. 工作原理 当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于LCD屏上 4．技术参数： 4．1 基本参数： 4．1．1 表1
质量流量计工作原理的学习
质量流量计工作原理的学习 质量流量计以科氏力为基础，在传感器内部有两根平行的T型振管，中部装有驱动线圈，两端装有拾振线圈，质量流量计直接测量通过流量计的介质的质量流量，还可测量介质的密度及间接测量介质的温度。质量流量计是一种重要的流量测量仪表。质量流量计是采用感热式测量。 流体的体积是流体温度和压力的函数，它是一个因变量，而流体的质量是一个不随时间、空间温度、压力的变化而变化的量。如前所述，常用的流量计中，如孔板流量计、涡轮流量计、涡街流量计、电磁流量计、转子流量计、超声波流量计和椭圆齿轮流量计等的流量测量值是流体的体积流量。在科学研究、生产过程控制、质量管理、经济核算和贸易交接等活动中所涉及的流体量一般多为质量。采用上述流量计仅仅测得流体的体积流量往往不能满足人们的要求，通常还需要设法获得流体的质量流量。以前只能在测量流体的温度、压力、密度和体积等参数后，通过修正、换算和补偿等方法间接地得到流体的质量。这种测量方法，中间环节多，质量流量测量的准确度难以得到保证和提高。随着现代科学技术的发展，相继出现了一些直接测量质量流量的计量方法和装置，从而推动了流量测量技术的进步。 流体的体积是流体温度、压力和密度的函数。在工业生产和科学研究中，仅测量体积流量是不够的，由于产品质量控制、物料配比测定、成本核算以及生产过程自动调节等许多应用场合的需要，还必须了解流体的质量流量。 质量流量计的测量方法，可分为间接测量和直接测量两类。间接式测量方法通过测量体积流量和流体密度经计算得出质量流量，这种方式又称为推导式；直接式测量方法则由检测元件直接检测出流体的质量流量。 1．间接式质量流量计 间接式质量流量测量方法，一般是采用体积流量计和密度计或两个不同类型的体积流量计组合，实现质量流量的测量。常见的组合方式主要有3种。 （1）节流式流量计与密度计的组合 由前述知，节流式流量计的差压信号P ?正比于2 qρ，如图1所示，密度计 v 连续测量出流体的密度ρ，将两仪表的输出信号送入运算器进行必要运算处理，即可求出质量流量为
涡轮流量计工作原理及技术参数.
涡轮流量计工作原理及技术参数 一、工作原理 流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢 和线圈组成的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电 脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:Q=3600×f/k 式中: f——脉冲频率[Hz]; k——传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k Q——流体的瞬时流量(工作状态下[m3/h];https://www.360docs.net/doc/375052525.html, 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。 二、技术参数 公称口径:管道式:DN4~DN200 插入式:DN100~DN2000 精度等级:管道式:±0.5级,±1.0级
插入式:±1.5级、±2.5级 高精度的可达0.2级 环境温度:-20℃~50℃ 介质温度:测量液体:-20℃~120℃ 测量气体:-20℃~80℃ 大气压力:86KPa~106KPa 公称压力: 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa 防爆等级:ExdIIBT4 连接方式:螺纹连接、法兰夹装、法兰连接、插入式等 直管段要求:气体:上游直管段应≥10DN,下游直管段应≥5DN 液体:上游直管段应≥20DN,下游直管段应≥5DN 插入式:上游直管段应≥20DS,下游直管段应≥7DS(DS为管道实测内径 显示方式:(1远传显示:脉冲输出、电流输出(配显示仪表 (2现场显示:8位LCD 显示累积流量,单位(m3 4位LCD显示瞬时流量,单位(m3/h、电池电量、频率、流速 (3温度压力补偿型: A、显示标准瞬时流量及标准累计流量 B、显示当前压力、温度、电池电压 输出功能:
LUGB系列涡街流量计使用说明文书
LUGB系列涡街流量计 使用说明书
目录 一. 概述工作原理 - - - - - - - - - - - - - - - (3) 二. 技术参数 - - - - - - - - - - - - - - - - - - - (4) 三. 流量范围- - - - - - - - - - - - - - - - - - - (4) 四. 安装结构图- - - - - - - - - - - - - - - - - - (5) 五. 安装及接线 - - - - - - - - - - - - - - - - - - (6) 六. 流量计参数整定 - - - - - - - - - - - - - - - - (9) 七. 流量计信号检测、调整和校验方法 - - - - - - - - - (10) 八. 维护及故障排除 - - - - - - - - - - - - - - - - (10) 九. 订货须知 - - - - - - - - - - - - - - - - - - - (11) 十. 智能流量计操作说明 - - - - - - - - - - - - - - (12)
一概述 LUGB系列涡街流量计是一种采用压电晶体作为检测元件，输出与流量成正比的标准信号的流量仪表。该仪表可以直接与ＤＤＺ－Ⅲ型仪表系统配套，也可以与计算机及集散系统配套使用，对不同介质的流量参数进行测量。该仪表根据流体涡街的检测原理，其检测涡街的压电晶体不与介质接触，仪表具有结构简单、通用性好和稳定性高的特点. LUGB系列涡街流量计可用于各种气体、液体和蒸汽的流量检测及计量。 LUGB系列涡街流量计可以与本公司生产的智能流量积算仪配套使用,也可以和其它仪表厂商生产的智能仪表配套使用,具有通用性强的特点。 二工作原理 涡街流量计的基本原理是卡门涡街原理,?即“涡街旋涡分离频率与流速成正比”。 流量计流通本体直径与仪表的公称口径基本相同。如图一所示,?流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。 当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,?在柱体下游便形成了交错排列的两列旋涡，即“涡街”。理论分析和实验已证明,?旋涡分离的频率与柱侧介质流速成正比。 式中: ｆ──柱体侧旋涡分离的频率(Ｈｚ); Ｖ──柱侧流速(ｍ/ｓ); ｄ──柱体迎流面宽度(ｍ); Ｓr ──斯特劳哈尔数。是一个取决于柱体断面形状而与流体性质和流速大小基本无关的常数。 图一圆管内的涡街 三产品特点 传感器测量探头采用特殊工艺封装，耐高温可达350℃ 敏感元件封状在探头体内，检测元件不接触测量介质，使用寿命长 传感器采用补偿设计，提高仪表抗震性 结构简单、无可动件，耐用性高 在规定雷诺数范围内，测量不受介质温度、压力、粘度影响
涡轮流量计说明书
LWGY涡轮流量计 使用说明书 一、概述 LWGY系列涡轮流量计是本厂采用国外先进技术生产制造的，是液体计量最理想的流量计之一。它具有结构简单、精确度高、安装维修使用方便等特点。该产品广泛用于石油、化工、冶金、供水、造纸、环保、食品等领域，可靠测量水、纯水、自来水、无杂质的污水、柴油、汽油和低粘度的原油等液体的体积流量。与具有定量功能的显示仪表配套使用，可以进行自动定量控制、上下限报警等用途。 二、产品特点： 1．传感器为硬质合金轴承止推式，不仅保证精度，并且提高耐磨性能。2．结构简单、牢固以及拆装方便。 3．测量范围宽，下限流速低。 4．压力损失小，重复性好，精确度高。 5．具有较高的抗电磁干扰和抗振动能力。 三、工作原理： 流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导
磁性，它处于信号检测器（由永久磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电 脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f 与流经传感器的流体的瞬时流量Q 成正比，流量方程为： k f Q ? =3600 式中： f ——脉冲频率[Hz]； k ——传感器的仪表系数[1/m 3]，由校验单给出。若以[1/L]为单位k f Q ?=6.3 Q ——流体的瞬时流量（工作状态下）[m 3/h]； 3600——换算系数。 每台传感器的仪表系数由制造厂填写在检定证书中，k 值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。 四．主要技术性能： 1.公称通径：（4～200）mm ，DN-200以上选用插入式； 2.介质温度：常温型（-20～80）℃、高温型（-20～150）℃； 3.环境温度：（-20～55）℃； 4.准 确 度：±0.2%、±0.5%、±1％； 5.检出器信号传输线制：三线制电压脉冲（三芯屏蔽电缆）； 6.供电电源：电压：12V ±0.144V, 电流：≤10mA ； 7.输出电压幅值：高电平≥8V ，低电平≤0.8V ； 8.脉冲输出型：传感器至显示仪表的距离可达250米； 9.4～20mA 输出型：变送器至显示仪表的距离可达500米；
