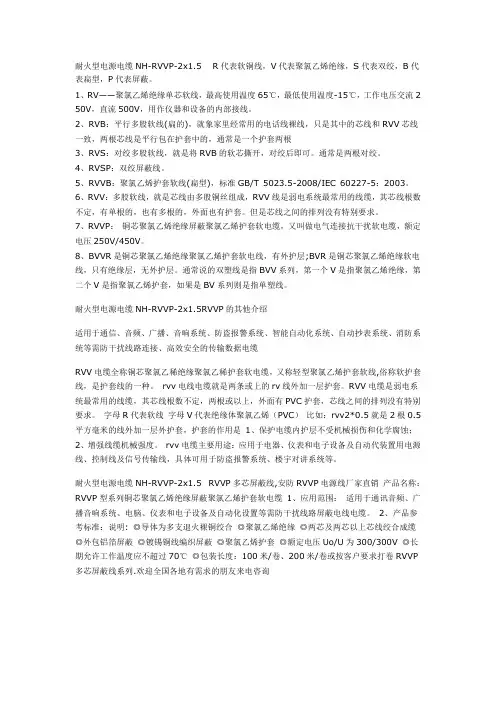

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线

K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆

最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”

，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火”

有下标22表示钢铠装，2表示铜铠装，

最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）

用途：仪器、仪表、对讲、监控、控制安装

RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网

KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量

SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明

AVVR 聚氯乙烯护套安装用软电缆

SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用

RV、RVP 聚氯乙烯绝缘电缆

RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）

KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量

SFTP 双绞线传输电话、数据及信息网

UL2464 电脑连接线

VGA 显示器线

SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）

SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用

JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

二

1）类别：H——市内通信电缆

HP——配线电缆

HJ——局用电缆

（2）绝缘：Y——实心聚烯烃绝缘

YF——泡沫聚烯烃绝缘

YP——泡沫／实心皮聚烯烃绝缘

（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套

S——铝，钢双层金属带屏蔽聚乙烯护套

V——聚氯乙烯护套

（4）特征：T——石油膏填充

G——高频隔离

C——自承式

（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层

33——单层细钢丝铠装聚乙烯被层

43——单层粗钢丝铠装聚乙烯被层

53——单层钢带皱纹纵包铠装聚乙烯外被层

553——双层钢带皱纹纵包铠装聚乙烯外被层

市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套

HYFAT

泡沫聚乙烯绝缘↗ ↖ 石油膏填充

*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套

HYAC

实心聚乙烯绝缘↗ ↖自承式

HYA-200×2---- ×0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm，对数为200对。

YJV22-3*95，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。

rvvp：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。用途：仪器、仪表、对讲、监控、控制安装

rg：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（hfc）中传输数据模拟信号

utp：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 kvvp：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 sywv（y）、sykv 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

rvv（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明

avvr 聚氯乙烯护套安装用软电缆

sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用

rv、rvp 聚氯乙烯绝缘电缆

rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用

（BVR是软线 BV是硬线，如果不用护套线，可以用PVC管）

rib 音箱连接线（发烧线）

kvv 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量

sftp 双绞线传输电话、数据及信息网

ul2464 电脑连接线

vga 显示器线

syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）

sdfavp、sdfavvp、syfpy 同轴电缆，电梯专用

jvpv、jvpvp、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆

RVV 与 KVV RVVP 与 KVVP 区别： RVV 和RVVP 里面采用的线为多股细铜丝组

成的软线，即RV线组成。 KVV 和KVVP 里面采用的线为单股粗铜丝组成的硬线，即BV线组成。 AVVR 与 RVVP 区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR, 大于等于0.75平方毫米的名称为RVVP. SYV 与 SYWV 区别：SYV是视频传输线, 用聚乙烯绝缘。 SYWV是射频传输线，物理发泡绝缘。用于有线电视。 RVS 与RVV 2芯区别： RVS为双芯RV线绞合而成，没有外护套，用于广播连接。 RVV 2芯线直放成缆，有外护套，用于电源，控制信号等方面。RVVP与RVSP RVVP是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线 RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是绞线,就是把线绞在一起. NHRV是耐火型铜芯聚氯乙稀绝缘连接软电线；HBYV铜芯实心聚乙烯绝缘聚氯乙烯护套平行线（电话线）；RVSP是普通铜芯聚氯乙稀绝缘绞型

连接软电线；HYV铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。HYV-5×

（2×0.8）代表电缆内有5对0.8mm2线。其他雷同. SYWV-75-5、SYWV-75-7和SYWV-75-9 只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11 类屏蔽线彩色信号不超过365米黑白信

号不超过 670 米 SYWV-75-5：500米 SYWV-75-7：700米 SYWV-75-9：900米补充：如果要达到1公里以上的布线最好用光纤和光端机 RVB：平行多股软线（扁的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯线是平行包在护套中的，通常是一个护套两根 RVS：对绞多股软线，就是将RVB 的软芯撕开，对绞后即可！呵呵，通常是两根对绞 RVV：多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求监控线材的选用线材选型 1、视频线摄像机到监控主机距离≤200米，用rg59（128编）

视频线。摄像机到监控主机距离＞200米，用syv75-5视频线。 2、云台控制线云台与控制器距离≤100米，用rvv6×0.5护套线。云台与控制器距离＞100米，用rvv6×0.75护套线。 3、镜头控制线采用rvv4×0.5护套线。 4、解码器通讯线应采用rvv2×1屏蔽双绞线 5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用bvv6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34~50m 21~33m ≤20m 电源线规格（2线） 6m2 4 m2 2.5m2 监控系统线路铺设1、视频线敷设注意事项 1.1、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用rg59视频线，若超过200米，应该采用swy-75-5视频线，以保证监控图像的质量。 1.2、对于安装在电梯内的

摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。 1.3、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装1个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。 2、控制线敷设注意事项 2.1、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用rvv6×0.5护套线，；当距离大于100米时，云台控制线应采用rvv6×0.75护套线，镜头控制线均采用rvv4×0.5护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。 2.2、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用rs485总线进行通信。布线应采用rvvp2×1屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1引至解码器2 ……现在的16路数码录像机最多可接16台解码器，而rs485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。解码器有ac 220v和ac 24v两种供电类型，若选用ac 24v解码器，则一般由ac 24v变压器统一供电。特别需要注意的是，由于有些解码器输出的dc 12v电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12v）供电。 3、摄像机电源线敷设注意事项市面上采用dc 12v供电的普通摄像机工作电流约为200~300ma，一体化摄像机为350~400ma。如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布rvv2×0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12v直流稳压电源集中供电。在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100m的电阻是1.8ω）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条rvv2×1或rvv2×1.5（若该层的摄像机数量超过6台）电源线给摄像机供电，或用rvv2×0.5护套线一一对应供电。一、导线的种类常用导线有铜芯线和铝芯线。铜导线电阻率小，导电性能较好；铝导线电阻率比铜导线稍大些，但价格低，也广泛应用。导线有单股和多股两种，一般截面积在6mm2及以下为单股线；截面积在10mm2及以上为多股线。多股线是由几股或几十股线芯绞合在一起形成一根的，有7股、19股、37股等。导线又分软线和硬线。导线还分裸导线和绝缘导线，绝缘导线有电磁线、绝缘电线、电缆等多种。

电气图里电缆标注的符号是什么意思

电气图里电缆标注的符号是什么意思 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】

电气图中BV-3*6 SC25 FC/0.8m是 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共3根，每根电线规格为6平方毫米（铜芯截面积） SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求） CE-沿顶板面明敷 WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号

UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆二 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充 G——高频隔离 C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层

常见弱电符号大全.

常见弱电符号大全弱电一般是指直流电路或音频、视频线路、网络线路、电话线路，直流电压一般在36V以内。家用电器中的电话、电脑、电视机的信号输入（有线电视线路）、音响设备（输出端线路）等用电器均为弱电电气设备。符号是指具有某种代表意义或性质的标识。来源于规定或者约定俗成，其形式简单，种类繁多，用途广泛，具有很强的艺术魅力。而弱电符号则为弱电工程术语的简洁表达方式，为日常表达图纸的设计提供标准支持。

1. RVS(2*1.0)+UTP-5 RVB 平行多股软线，两根芯线是平行包在护套中的；RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）；(2*1.0) 成品外径（宽度×厚度）/mm ；UTP-5 五类(非屏蔽-两对)网络线； 2. SYWV-75-5-SC15：根据字面的意思可理解成型号为sywv-75-5电视线穿钢管，15应该是钢管的直径。 3. UTP-6+HPV-2*2*0.5-SC20；理解成六类网线和电话线穿钢管。2*2*0.5应该是两根两芯0.5平方毫米的电话线，20应该是钢管的直径。 4. ZR-RVS-2*1.5；在计算工程量时一根管对应一根线，2X1.5是两芯截面1.5的，是一根。 5 ZBN-RVS-4*1.5；在计算工程量时是按几根算, 管线是1m, 这个是信号线，双铰线。按一根计算就是1m. 6 消防里的 ZR-RVS 2×1.5 的RNS的含义是：ZR 阻燃；RVS 全称为：铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线，简称双绞线，俗称麻花线。字母S代表双绞线；字母R代表软线；字母V代表聚氯乙烯（绝缘体）；这种线多用于消防火灾自动报警系统的探测器线路 7、智能弱电中RVVP 4×16/0.15 (4×0.30mm?）四芯圆形护套屏蔽电线。适用12-125 RVV2×16/0.15（ 2×0.3 mm?）扁型电源线适用2-1877； RVS2*1.5是背景音乐广播线适用2-1877 8、 RVVP4*16/0.15 即“4（芯）乘0.3（平方毫米）屏蔽（聚氯

电缆符号及意义

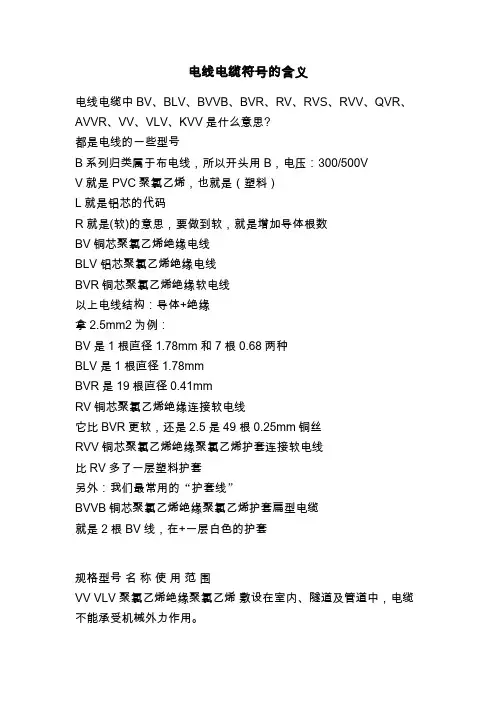

电缆符号及意义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思? 都是电线的一些型号 B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。 V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 T就是铜芯的代码（一般省略不写） R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套

另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套什么是护套线护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。 YJV是什么电缆（YJV电缆含义）

电气符号含义大全..

01，电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件， L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）。 A表示配电设备（箱、柜）； L表示用于照明类； E表示用于应急（照明）。如AL--正常照明配电箱。

CAD电气符号及常用电缆

S R：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一：导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管

二：导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三：灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE

电力电缆各型号中符号含义

铜芯 NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。 WDZA-YJY23，WDZA-YJLY23，WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。 VV、VLV, 铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中或户外托架敷设，不承受压力和机械外力

弱电图纸中符号

公司介绍弱电图纸中敷设方式符号表示大全一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F- 地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷

公司介绍三、灯具安装方式的表示 CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC

沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为63A（3 联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2 极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。四、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ 表示，其实质相同YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV 75-5-1（A 、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64 编B：96 编C：128编 75：75 欧姆5：线径为5MM 1：代表单芯

电气图里电缆标注的符号是什么意思

电气图里电缆标注的符号是什么意思电气图中BV-3*6SC25FC/0.8m是 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共3根，每根电线规格为6平方毫米（铜芯截面积） SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求）CE-沿顶板面明敷

WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装，最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）

中传输数据模拟信号 UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR聚氯乙烯护套安装用软电缆 SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP聚氯乙烯绝缘电缆 RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB音箱连接线（发烧线） KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量 SFTP双绞线传输电话、数据及信息网

弱电工程图纸的常用图标标识汇总

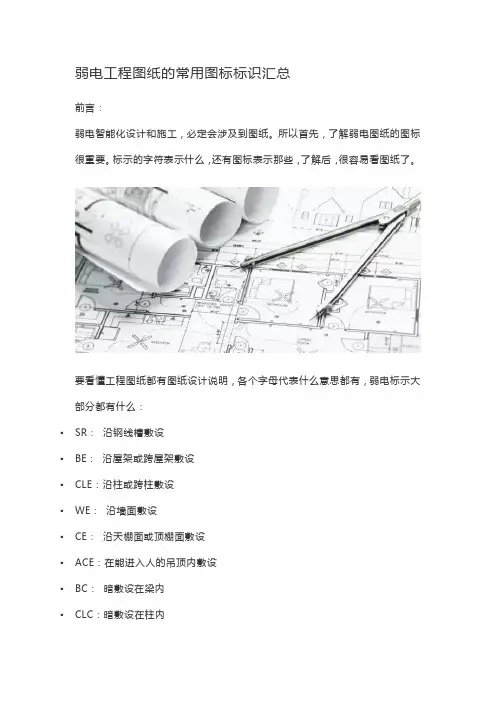

弱电工程图纸的常用图标标识汇总前言：弱电智能化设计和施工，必定会涉及到图纸。所以首先，了解弱电图纸的图标很重要。标示的字符表示什么，还有图标表示那些，了解后，很容易看图纸了。要看懂工程图纸都有图纸设计说明，各个字母代表什么意思都有，弱电标示大部分都有什么： ?SR：沿钢线槽敷设 ?BE：沿屋架或跨屋架敷设 ?CLE：沿柱或跨柱敷设 ?WE：沿墙面敷设 ?CE：沿天棚面或顶棚面敷设 ?ACE：在能进入人的吊顶内敷设 ?BC：暗敷设在梁内 ?CLC：暗敷设在柱内

?WC：暗敷设在墙内 ?CC：暗敷设在顶棚内 ?ACC：暗敷设在不能进入的顶棚内?FC：暗敷设在地面内 ?SCE：吊顶内敷设,要穿金属管1一、导线穿管表示 ?SC-焊接钢管 ?MT-电线管 ?PC-PVC塑料硬管 ?FPC-阻燃塑料硬管 ?CT-桥架 ?MR-金属线槽 ?M-钢索 ?CP-金属软管 ?PR-塑料线槽 ?RC-镀锌钢管 2二、导线敷设方式的表示 ?DB-直埋 ?TC-电缆沟

?BC-暗敷在梁内 ?CLC-暗敷在柱内 ?WC-暗敷在墙内 ?CE-沿天棚顶敷设 ?CC-暗敷在天棚顶内 ?SCE-吊顶内敷设 ?F-地板及地坪下 ?SR-沿钢索 ?BE-沿屋架，梁 ?WE-沿墙明敷 3三、灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE

沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE

电缆的符号表示

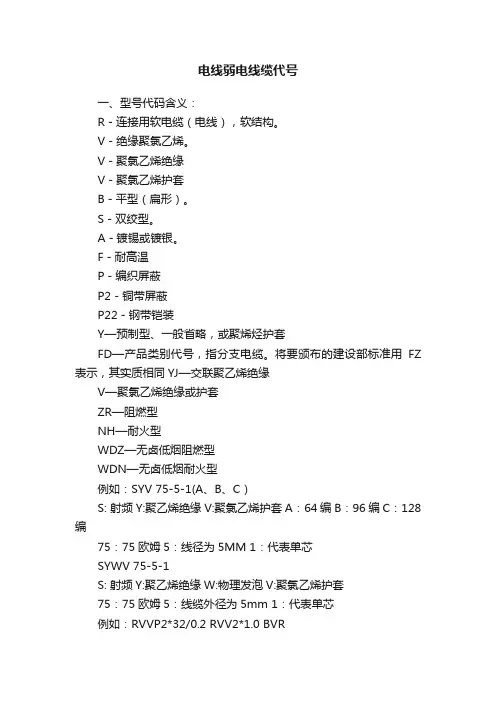

电缆的符号表示电缆的规格型号代表的含义型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编 75：75欧姆5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽 2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线 2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义
