晶体光学实验指导书

赖健清编

（地质工程专业A方向适用）

中南大学地球科学与信息物理学院

实验一偏光显微镜的调节和校正；解理的观察 (1)

一.目的要求 (1)

二.实验内容 (1)

实验二突起等级和多色性的观察 (3)

一.目的要求 (3)

二.实验内容 (3)

实验一、二报告内容： (3)

实验三干涉色级序特征的观察，矿片上光率体椭圆半径方向及名称的测定 (4)

一．目的要求 (4)

二．实验内容 (4)

实验四干涉色级序及双折率的测定和双晶的观察 (5)

一．目的要求 (5)

二．实验内容 (5)

实验三、四实验报告内容 (5)

实验五一轴晶干涉图、二轴晶干涉图 (6)

一．目的要求 (6)

二．锥光镜下观察的操作程序 (6)

三．实验内容 (6)

实验六斜长石的牌码测定 (6)

一、目的要求 (6)

二、实验内容 (6)

实验五报告内容 (9)

实验六斜长石牌号的测定 (9)

实验七主要造岩矿物的光性鉴定(一) (10)

一．目的要求 (10)

二．实验内容 (10)

实验八主要造岩矿物的光性鉴定(二) (10)

一、目的要求 (10)

二、实验内容 (10)

实验七、八主要造岩矿物的光性鉴定 (10)

附：常见透明矿物光学性质（一） (12)

常见透明矿物光学性质（二） (13)

实验一偏光显微镜的调节和校正；解理的观察

一.目的要求

1．了解偏光显微镜的主要构造，装置，使用和保养方法。

2．学会偏光显微镜的一般调节和校正。

3．认识解理等级，测定解理夹角。

二.实验内容

1．打开光源

为了延长光源灯泡寿命，打开光源及关闭光源之前，务必确认光源强度调至

．．．．．．

最小

．．．．．．．．．．．。临时离开不必关闭光源开关，只需将光源．．。永远不要把光源强度开至最大

强度调至最小。

2．偏光显微镜的调节与校正

1）调节照明

2）调节焦距

必须记住：通过下降物台来对焦

．．．．．．．．．。

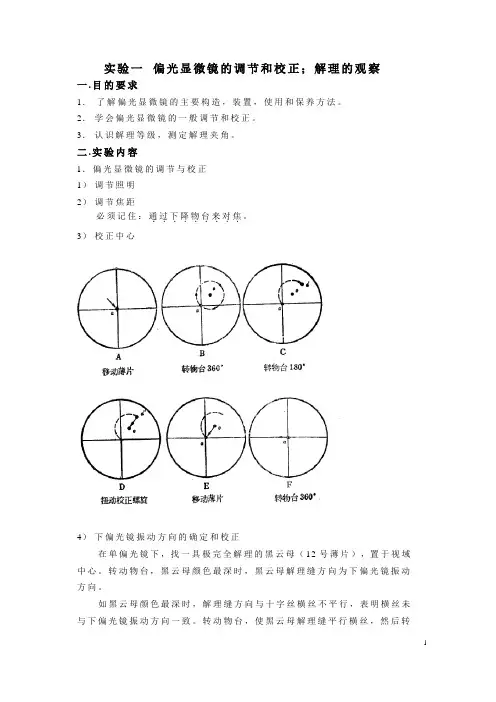

3）校正中心

4）下偏光镜振动方向的确定和校正

在单偏光镜下，找一具极完全解理的黑云母（12号薄片），置于视域中心。转动物台，黑云母颜色最深时，黑云母解理缝方向为下偏光镜振动方向。

如黑云母颜色最深时，解理缝方向与十字丝横丝不平行，表明横丝未与下偏光镜振动方向一致。转动物台，使黑云母解理缝平行横丝，然后转动下偏光镜，直至黑云母颜色最深。此时，十字丝横丝与下偏光振动方向一致。

工程光学实验指导书

工程光学实验指导书厦门工学院电子信息工程系 2014.9

目录实验一Tracepro基本功能学习及反光杯建模 (3) 实验二聚光镜的建立 (6) 实验三导光管建立 (8) 实验四液晶背光模组建立 (15)

实验一Tracepro基本功能学习及反光杯建模一、实验目的 1. 熟悉tracepro基本功能。 2. 熟悉建模及表面属性、材料定义方法。二、球形反光碗设计球形反光碗是使用耐热玻璃（例如：PYREX）压制成型，其内部经高光洁度抛光处理并涂镀反光膜，可将投影灯的后部光能有效地反射至前方，提高投影灯光能利用率。球形反光碗实物图形如下：球形反光碗设计步骤： 1．打开TracePro3.24→新建名为球形反光碗的文件，或使用CtrL+N 2．点击→，选择Conic类型，形状为球形（Spherical）,厚度（Thickness）输入4mm，反光碗高(length)为18mm,孔大小为0,半径(radius)为33mm, 起点坐标值和旋转坐标值保持默认，输入结果为图1.1图框所示：

图1.1 4．点击Insert，使用工具栏图标区缩小图形后，点击下拉菜单View →Render进行渲染以后，反光碗实体模型如图1.2：图1.2

5．使用工具栏图标区箭头工具，在图形区完全选中反光碗，或点中导航选项卡中“模型树”Object 1，单击鼠标右键，在弹出下拉菜单中选择进行材料属性设置，在材料目录（Catalog）中选择IR, 克斯（PYREX）耐热玻璃，运用（Apply）此属性，吸收、透过和折射率将显示如图1.3：注：PYREX相关知识： PYREX玻璃是美国康宁玻璃公司(CORNING)研究人员薛利文(Sullivan)1915年发明的，并取得发明专利。这种玻璃在美国叫“派莱克斯”(PYREX)玻璃，PYREX是美国康宁公司产品的一个商标。派莱克斯玻璃专利失效以后，这种玻璃被各国广泛采用。70多年来，很多专家学者都想研究一种新的玻璃，超过派莱克斯玻璃的性能，都没有成功。派莱克斯玻璃的特点是，在玻璃中引入了三氧化二硼(B2O3)改进了玻璃的热稳定性和机械性能。当今，全世界都用派莱克斯玻璃制造化工防腐蚀设备与管件、实验室用玻璃仪器。图1.3 6．展开“模型树”中Object 1，球面反光碗有三个面组成（图1.3）

基础光学实验实验报告

基础光学实验姓名：许达学号：2120903018 应物21班

一．实验仪器基础光学轨道系统，基础光学组合狭缝及偏振片，红光激光器及光圈支架，光传感器与转动传感器，科学工作室500或750接口，DataStudio软件系统二．实验目的 1.通过该实验让学生了解并会运用实验器材，同时学会用计算机分析和处理实验数据。 2.通过该实验让学生了解基本的光学现象，并掌握其物理机制。三．实验原理单缝衍射：当光通过单缝发生衍射，光强极小（暗点）的衍射图案由下式给出asinθ=mλ(m=1,2,3……），其中a是狭缝宽度，θ为衍射角度，λ是光波波长。双缝干涉：当光通过两个狭缝发生干涉，从中央最大值（亮点）到单侧某极大值的角度由下式给出dsinθ=mλ(m=1,2,3……),其中d是狭缝间距，θ为从中心到第m级最大的夹角，λ是光波波长，m为级数。光的偏振：通过第一偏振器后偏振电场为E0，以一定的角度β穿过第二偏振器，则场强变化为E0cosβ,由于光强正比于场强的平方，则，第二偏振器透过的光强为I=I0cos2β. 四．实验内容及过程

单缝衍射单缝衍射光强分布图如果设单缝与接收屏的距离为s,中央极强到光强极小点的距离为c,且sinθ≈tanθ=c/s,那么可以推得a=smλ/c.又在此次实验中，s=750mm,λ=6.5E(-4)mm,那么推得a=0.4875m/c,又由图可知：当m=1时，c=(88-82)/2=3mm,推得a=0.1625mm; 当m=2时，c=(91-79)/2=6mm,推得a=0.1625mm; 当m=3时，c=(94-76)/2=9mm,推得a=0.1625mm; 当m=4时，c=(96-74)/2=11mm,推得a=0.1773mm; 得到a的平均值0.1662mm,误差E=3.9%。双缝干涉

《互换性与技术测量》课程实验指导书1解析

互换性与技术测量实验指导书机械设计制造及其自动化教研室编 2011.09 目录

实验1 用立式光学计测量塞规 (2) 实验2用内径百分表测量内径 (4) 实验3 直线度误差的测量 (7) 实验4 平行度与垂直度误差的测量 (11) 实验5 表面粗糙度的测量 (14) 实验6 工具显微镜长度、角度测量 (18) 实验1 用立式光学计测量塞规一、实验目的 1、了解立式光学计的测量原理；

2、熟悉立式光学计测量外径的方法； 3、加深理解计量器具与测量方法的常用术语。二、实验内容 1、用立式光学计测量塞规； 2、由国家标准GB／T 1957—1981《光滑极限量规》查出被测塞规的尺寸公差和形状公差，与测量结果进行比较，判断其适用性。三、计量器具及测量原理立式光学计是一种精度较高而结构简单的常用光学测量仪。其所用长度基准为量块，按比较测量法测量各种工件的外尺寸。图1为立式光学计外形图。它由底座1、立柱5、支臂3、直角光管6和工作台11等几部分组成。光学计是利用光学杠杆放大原理进行测量的仪器，其光学系统如图2b 所示。照明光线经反射镜l照射到刻度尺8上，再经直角棱镜2、物镜3，照射到反射镜4上。由于刻度尺8位于物镜3的焦平面上，故从刻度尺8上发出的光线经物镜3后成为平行光束。若反射镜4与物镜3之间相互平行，则反射光线折回到焦平面，刻度尺的像7与刻度尺8对称。若被测尺寸变动使测杆5推动反射镜4绕支点转动某一角度α(图2a)，则反射光线相对于入射光线偏转2α角度，从而使刻度尺像7产生位移t(图2c)，它代表被测尺寸的变动量。物镜至刻度尺8间的距离为物镜焦距f，设b为测杆中心至反射镜支点间的距离，s为测杆5移动的距离，则仪器的放大比K为当a很小时，，因此光学计的目镜放大倍数为12，f=200mm，b=5mm，故仪器的总放大倍数n为由此说明，当测杆移动0.001mm时，在目镜中可见到0.96mm的位移量。

基础光学实验实验报告

基础光学实验一、实验仪器从基础光学轨道系统，红光激光器及光圈支架，光传感器与转动传感器，科学工作室500或750接口，DataStudio软件系统二、实验简介利用传感器扫描激光衍射斑点，可标度各个衍射单缝之间光强与距离变化的具体规律。同样可采集干涉双缝或多缝的光强分布规律。与理论值相对比，并比较干涉和衍射模式的异同。理论基础衍射：当光通过单缝后发生衍射，光强极小（暗点）的衍射图案由下式给出 asinθ=m’λ（m’=1,2,3,….）（1）其中a是狭缝宽度，θ为衍射角度，λ是光的波长。下图所以为激光实际衍射图案，光强与位置关系可由计算机采集得到。衍射θ角是指从单缝中心到第一级小，则m’为衍射分布级数。

双缝干涉：当光通过两个狭缝发生干涉，从中央最大值（亮点）到单侧某极大的角度由下式给出： dsinθ=mλ（m=1,2,3,….）（2）其中d是狭缝间距，θ为从中心到第m级最大的夹角，λ是光的波长，m为级数（0为中心最高，1为第一级的最大，2为第二级的最大…从中心向外计数）。如下图所示，为双缝干涉的各级光强包络与狭缝的具体关系。三、实验预备 1.将单缝盘安装到光圈支架上，单缝盘可在光圈支架上旋转，将光圈支架的螺丝拧紧，使单缝盘在使用过程中不能转动。要选择所需的狭缝，秩序旋转光栅片中所需的狭缝到单缝盘中心即可。 2、将采集数据的光传感器与转动传感器安装在光学轨道的另一侧，并调整方向。 3、将激光器只对准狭缝，主义光栅盘侧靠近激光器大约几厘米的距离，打开激光器（切勿

直视激光）。调整光栅盘与激光器。 4、自左向右和向上向下的调节激光束的位置，直至光束的中心通过狭缝，一旦这个位置确定，请勿在实验过程中调整激光束。 5、初始光传感器增益开关为×10，根据光强适时调整。并根据右图正确讲转动传感器及光传感器接入科学工作室500. 6、打开DataStudio软件，并设置文件名。四、实验内容 A、单缝衍射 1、旋转单缝光栅，使激光光束通过设置为0.16毫米的单缝。 2、采集数据前，将光传感器移动衍射光斑的一侧，使传感器采集狭缝到需要扫描的起点。 3、在计算机上启动传感器，然后慢慢允许推动旋转运动传感器扫描衍射斑点，完成扫描后点击停止传感器。若果光强过低或者过高，改变光传感器（1×，10×，100×）。 4、使用式（1）确定狭缝宽度： (a)测量中央主级大到每一侧上的第一个极小值之间的距离S。 (b)激光波长使用激光器上的参数。 (c)测量单缝光栅到光传感器的前部之间的距离L。 (d)利用以上数据计算至少两个不同的最小值和平均的答案。分析计算结果与标准缝宽之间的误差以及主要来源。 B、双峰衍射 1、将单缝光栅转为多缝光栅。选择狭缝间距为0.25mm(d)和狭缝官渡0.04mm(a)的多缝。 2、采集数据前，将光传感器移动衍射光板的一侧，是传感器采集狭缝到需要扫描的起点。 3、在计算机上启动传感器，然后慢慢允许推动旋转运动传感器扫描衍射斑点。完成扫描后点击停止传感器。如光强过低或者过高，改变光传感器（1×，10×，100×）。 4、利用DataStudio软件来测量主极大到一侧第一、二、三次极大的距离，并测量整个包络宽度。 5、测量最大的中心之间的距离和第二次和第三次的最大侧。测量距离从中央最高最低衍射（干扰）模式。 6、使用式（2）确定缝间距： (a) 测量中央主级大到每一侧上的第n个极大值之间的距离H n（n=1,2,3）。 (b)测量单缝光栅到光传感器的前部之间的距离L。

光学设计实验要点

实验1 单透镜（a singlet）实验目的开始ZEMAX，输入波长和镜片数据，生成光线特性曲线（ray fan），光程差曲线（OPD），和点列图（Spot diagram），确定厚度求解方法和变量，进行简单的优化。实验要求：设计一个F/4 的镜片，焦距为100mm，在轴上可见光谱范围内，用BK7 玻璃实验步骤：1 运行ZEMAX。ZEMAX 主屏幕会显示镜片数据编辑（LDE）。 2 选择“系统（System）”菜单下的“波长（Wavelengths）”。屏幕中间会弹出一个“波长数据（Wavelength Data）”对话框。。用鼠标在第二和第三行的“使用（Use）”上单击一下，将会增加两个波长使总数成为三。现在，在第一个“波长”行中输入486，，在第二行的波长列中输入587，后在第三行输入656。“权重（Weight）”这一列用在优化上，以及计算波长权重数据如RMS 点尺寸和STREHL 率。现在让所有的权为1.0，单击OK 保存所做的改变，然后退出波长数据对话框。 3 设置这个孔径值，选择“系统”中的“通常（General）”菜单项，出现“通常数据（General Data）”对话框，单击“孔径值（Aper Value）”一格，输入一个值：25。插入第四个面，只需移动光标到像平面（后一个面）的“无穷（Infinity）”之上，按INSERT 键。这将会在那一行插入一个新的面，并将像平面往下移。 4 现在我们将要输入所要使用的玻璃。移动光标到第一面的“玻璃（Glass）”列，即在左边被标作STO 的面。输入“BK7”并敲回车键。移动光标到第1 面（我们刚才输入了BK7 的地方）的厚度列并输入“4”。 5 现在，我们需要为镜片输入每一面的曲率半径值。在第1 （STO）和2 面中分别输入这些值。符号约定为：如果曲率中心在镜片的右边为正，在左边为负。这些符号（+100，-100）会产生一个等凸的镜片。我们还需要在镜片焦点处设置像平面的位置，所以要输入一个100 的值，作为第 2 面的厚度。 6 先选择“分析（Analysis）”菜单，然后选择“图（Fan）”菜单，再选择“光线像差（Ray Aberration）”。你将会看到光线特性曲线图在一个小窗口显示出来（如果看到任何出错信息，退回并确认是否所有你所输入的数据与所描述的是一致的）。光线特性曲线图如图所示。 7 在第2 面的厚度上双击，弹出SOLVE 对话框，它只简单地显示“固定（Fixed）”。在下拉框上单击，将SOLVE 类型改变为“边缘光高（Marginal Ray Height）”，然后单击OK。从光线特性曲线窗口菜单，单击“更新（Update）”（在窗口任何地方双击也可更新），其光线特性曲线图如图所示。

晶体光学必备知识点

晶体光学-必备知识点以上是吉林大学鸽子楼老师多年课件总结经典内容。第一章晶体光学基础晶体光学涉及某些重要的物理光学原理和结晶矿物学基础知识，本章要求学生重点掌握光的偏振现象、折射及折射率、光在晶体中的传播特性、晶体中的双折射现象、光率体和光性方位。其中重点是晶体中的双折射现象和光率体的构成；难点是光性方位。一、光的基本性质及有关术语 ·光具有“波粒”两相性。晶体光学主要利用的是光的波动理论。 ·光波是一种横波。光的传播方向与振动方向互相垂直。晶体中许多光学现象与此有关。·可见光：电磁波谱中波长范围390—770nm的一个区段，由波长不同的七色光组成。 ·自然光：在垂直光波传播方向的断面内，光波作任意方向的振动，且振幅相等。 ·偏振光：在垂直光波传播方向的断面内，光波只在某一固定方向上振动。自然光转化为偏振光的过程称偏振化。 ·折射定律：Sin i（入射角）/ Sin a（折射角）= V i（入射速度）/ V a（折射速度）=N i-a N i-a为介质a对介质i的相对折射律。当介质i为真空时，N i-a称介质的(绝对)折射律，以N表示。N是介质微观特征的宏观反映，是物质的固有属性之一，因此它是鉴定矿物的重要光学常数之一。 ·全反射临界角和全反射：当光波从光密介质入射到光疏介质时，入射角i总是小于折射角a ，当a = 90 °时，i =φ，此时入射角φ称为全反射临界角。当入射角i> φ时，折射光波不再进入折射介质而全部返回到入射介质，这种能量的突变称为全反射。二、光在晶体中的传播根据光在物质中的传播特点，可以把自然界的物质分为光性均质体和光性非均质体。性均质体：指光学性质各方向相同的晶体。包括等轴晶系的矿物和非晶质物质。 ·光波在均质体中的传播特点：光的传播速度不因光的振动方向不同而发生改变（各向同性），联系折射定律可知，均质体的折射率只有一个。 ·光性非均质体：光性非均质体的光学性质因方向不同而改变（各向异性）。包括中级晶族(一轴晶)和低级晶族(二轴晶)的矿物。 ·光波在非均质体中的传播特点：光的传播速度因光波在晶体中的振动方向不同而发生改变。因而非均质体的折射率也因光波在晶体中的振动方向不同而改变。 ·有关术语介绍：双折射、双折射率、光轴、一轴晶矿物、二轴晶矿物。（1）双折射：光波射入非均质体，除特殊方向外，将分解成振动方向互相垂直，传播速度不同，折射率不等的两种偏光，这种现象称为双折射。（2）双折射率：两种偏光的折射率值之差称为双折射率。许多晶体光学现象与此有关。（3）光轴：光波沿非均质体的特殊方向入射时，不发生双折射，这种特殊的方向称为光轴。中级晶族具有一个这样的特殊方向，称为一轴晶矿物；低级晶族具有两个这样的特殊方向，称为二轴晶矿物。三、光率体

晶体光学实验指导书

晶体光学实验指导书赖健清编（地质工程专业A方向适用）中南大学地球科学与信息物理学院

录实验一偏光显微镜的调节和校正；解理的观察 (1) 一.目的要求 (1) 二.实验内容 (1) 实验二突起等级和多色性的观察 (3) 一.目的要求 (3) 二.实验内容 (3) 实验一、二报告内容： (3) 实验三干涉色级序特征的观察，矿片上光率体椭圆半径方向及名称的测定 (4) 一．目的要求 (4) 二．实验内容 (4) 实验四干涉色级序及双折率的测定和双晶的观察 (5) 一．目的要求 (5) 二．实验内容 (5) 实验三、四实验报告内容 (5) 实验五一轴晶干涉图、二轴晶干涉图 (6) 一．目的要求 (6) 二．锥光镜下观察的操作程序 (6) 三．实验内容 (6) 实验六斜长石的牌码测定 (6) 一、目的要求 (6) 二、实验内容 (6) 实验五报告内容 (9) 实验六斜长石牌号的测定 (9) 实验七主要造岩矿物的光性鉴定(一) (10) 一．目的要求 (10) 二．实验内容 (10) 实验八主要造岩矿物的光性鉴定(二) (10) 一、目的要求 (10) 二、实验内容 (10) 实验七、八主要造岩矿物的光性鉴定 (10) 附：常见透明矿物光学性质（一） (12) 常见透明矿物光学性质（二） (13)

偏光显微镜的调节和校正；解理的观察一.目的要求 1．了解偏光显微镜的主要构造，装置，使用和保养方法。 2．学会偏光显微镜的一般调节和校正。 3．认识解理等级，测定解理夹角。二.实验内容 1．打开光源为了延长光源灯泡寿命，打开光源及关闭光源之前，务必确认光源强度调至．．．．．．最小．．．．．．．．．．．。临时离开不必关闭光源开关，只需将光源．．。永远不要把光源强度开至最大强度调至最小。 2．偏光显微镜的调节与校正 1）调节照明 2）调节焦距必须记住：通过下降物台来对焦．．．．．．．．．。 3）校正中心 4）下偏光镜振动方向的确定和校正在单偏光镜下，找一具极完全解理的黑云母（12号薄片），置于视域中心。转动物台，黑云母颜色最深时，黑云母解理缝方向为下偏光镜振动方向。如黑云母颜色最深时，解理缝方向与十字丝横丝不平行，表明横丝未与下偏光镜振动方向一致。转动物台，使黑云母解理缝平行横丝，然后转动下偏光镜，直至黑云母颜色最深。此时，十字丝横丝与下偏光振动方向一致。

光学仪器实验报告

常用光电仪器原理及使用实验报告班级：11级光信息1班姓名：姜萌萌学号：110104060016 指导老师：李炳新

数字存储示波器一、实验目的 1、熟悉数字存储示波器的使用方法； 2、测量数字存储示波器产生方波的上升时间；二、实验仪器数字存储示波器三、实验步骤 1、产生方波波形 ⑴、打开示波器电源阅读探头警告，然后按下OK。按下“DEFAULT SETUP”按钮，默认的电压探头衰减选项是10X。 ⑵、在P2200探头上将开关设定到10X并将探头连接到示波器的通道1上，然后向右转动将探头锁定到位，将探头端部和基线导线连接到“PROBE COMP”终端上。 ⑶、按下“AUTOSET”按钮，在数秒钟内，看到频率为1KHz 电压为5V峰峰值得方波。按两次CH1BNC按钮删除通道1，

按下CH2BNC按钮显示通道2，重复第二步和第三步。 2、自动测量 ⑴、按下“MUASURE”按钮，查看测量菜单。 ⑵、按下顶部的选项按钮，显示“测量1菜单”。 ⑶、按下“类型”“频率”“值”读书将显示测量结果级更新信息。 ⑷、按下“后退”选项按钮。 ⑸、按下顶部第二个选项按钮；显示“测量2菜单”。 ⑹、按下“类型”“周期”“值”读数将显示测量结果与更新信息。 ⑺、按下“后退”选项按钮。 ⑻、按下中间选项按钮；显示“测量3菜单”。 ⑼、按下“类型”“峰-峰值”“值”读数将显示测量结果与更新信息。 ⑽、按下“后退”选项按钮。 ⑾、按下底部倒数第二个按钮；显示“测量4菜单”。⑿、按下“类型”“上升时间”“值”读数将显示测量结果与更新信息。

LCR测试仪一、实验目的 1、熟悉LCR测试仪的使用方法； 2、了解LCR测试仪的工作原理； 3、精确测量一些电阻，电感，电容的值；二、实验仪器 LCR测试仪，电阻，电容，电感等元件三、LCR测试原理根据待测元器件实际使用的条件和组合上的差别，LCR 测量仪有两种检测模式，串联模式和并联模式。串联模式以检测元器件Z为基础，并联模式以检测元器件的导纳Y为基础，当用户将测出流过待测元件的电流I，数字电压表将测出待测元件两端的电压V，数字鉴相器将测出电压V和电流I 之间的相位角。检测结果被储存在仪器内部微型计算机的

ZEMAX实验指导书(初学的练习教程)

实验一光学设计软件ZEMAX的安装和基本操作一、实验目的学习ZEMAX软件的安装过程，熟悉ZEMAX软件界面的组成及基本使用方法。二、实验要求 1、掌握ZEMAX软件的安装、启动与退出的方法。 2、掌握ZEMAX软件的用户界面。 3、掌握ZEMAX软件的基本使用方法。 4、学会使用ZEMAX的帮助系统。三、实验内容 1．通过桌面快捷图标或“开始—程序”菜单运行ZEMAX，熟悉ZEMAX的初始用户界面，如下图所示：图：ZEMAX用户界面 2．浏览各个菜单项的内容，熟悉各常用功能、操作所在菜单，了解各常用菜单的作用。 3．学会从主菜单的编辑菜单下调出各种常见编辑窗口。 4．调用ZEMAX自带的例子（根目录下Samples文件夹），学会打开常用的分析功能项：草图（2D草图、3D草图、实体模型、渲染模型等）、特性曲线（像差曲线、光程差曲线）、

点列图、调制传递函数等，学会由这些图进行简单的成像质量分析。 5．从主菜单中调用优化工具，简单掌握优化工具界面中的参量。 6．掌握镜头数据编辑窗口的作用以及窗口中各个行列代表的意思。 7．从主菜单-报告下形成各种形式的报告。 8．通过主菜单-帮助下的操作手册调用帮助文件，学会查找相关帮助信息。四、实验仪器 PC机

实验二基于ZEMAX的简单透镜的优化设计一．实验目的学会用ZEMAX对简单单透镜和双透镜进行设计优化。二．实验要求 1.掌握新建透镜、插入新透镜的方法； 2.学会输入波长和镜片数据； 3.学会生成光线像差（ray aberration）特性曲线、光程差（OPD）曲线和点列图（Spot diagram）、产生图层和视场曲率图； 4.学会确定镜片厚度求解方法和变量，学会定义边缘厚度解和视场角，进行简单的优化。三．实验内容（一）. 用BK7玻璃设计一个焦距为100mm的F/4单透镜，要求在轴上可见光范围内。 1. 打开ZEMAX软件，点击新建，以抹去打开时默认显示的上一个设计结果，同时新建一个新的空白透镜。 2. 在主菜单-系统-光波长弹出的对话框中输入3个覆盖可见光波段的波长，设定主波长。同样在系统-通用配置里设置入瞳直径值。 3. 在光阑面的Glass列里输入BK7作为指定单透镜的材料，并在像平面前插入一个新的面作为单透镜的出射面。 4. 输入相关各镜面的厚度和曲率半径。 5. 生成光线像差特性曲线、2D、3D图层曲线和实体模型、渲染模型等分析图来观察此时的成像质量。 6. 利用Solve功能来求解镜片厚度，更新后观察各分析图的相应变化。 7. 利用主菜单-工具-优化-优化来对设计进行优化，更新后观察各分析图的相应变化。 8. 调用并建构优化函数（Merit Function），在优化后更新全部内容，然后观察各分析图的相应变化。 9. 分别调用点列图、OPD图以及焦点色位移图（主菜单-分析-杂项）来观察最优化后的成像质量。 10. 将此设计起名保存，生成报告。（二）. 以前一个实验内容设计优化后的单透镜为基础，添加一块材料为SF1玻璃的透镜来构建双透镜系统，进一步优化成像质量。 1. 插入新的平面作为第二块透镜的出射面，输入相关镜面的厚度、曲率半径以及玻璃类型值（BK7、SF1）。 2. 生成光线像差特性曲线、2D、3D图层曲线和实体模型、渲染模型等分析图来观察此时的成像质量。 3. 沿用前例的优化函数，在优化更新后观察各分析图的相应变化，并分别对比单透镜时的点列图、OPD图以及焦点色位移图（主菜单-分析-杂项）的相应变化，观察双透镜此时的成像质量。 4. 利用利用Solve功能来求解镜片边缘厚度，更新后更新后观察各分析图的相应变化。

光学基础学习报告

光学基础学习报告一、教学内容：光电镜头是用来作为光电接收器（CCD,CMOS ）的光学传感器元件。光学特性参数： 1、焦距EFL （学名f ’）是指主面到相应焦点的距离（如图1.1）图1.1 每个镜片都有前后两个主面－前主面和后主面（放大率为1的共轭面）。相应的也有两个焦点－前焦和后焦。凸透镜：双凸；平凸；正弯月（如图1.1）图1.2 凹透镜：双凹；平凹；负弯月图 1.3

折射率实际反映的是光在物质中传播速度与真空中速度的比值关系。薄透镜：)]1()1[()1('12 1R R n f -?-== Φ Φ—透镜光焦距； f ’—焦距； n —折射率； R 1,R 2－两球面曲率半径厚透镜：2 1221)1()]1()1[()1('1R nR d n R R n f -+ -?-==Φ d －中心厚度干涉仪与光距座可以量测f ’,R1,R2,d →利用上述的公式可以计算出n 值，从而来确定所用材料。 A 、 EFL 增加，TOTR （光学总长）增加；要降低TOTR 就必须降低EFL ，但EFL 降低，像高就要降低 B 、 EFL 与某些象差相关 C 、 EFL 上升将使F/NO 增大 D 、 EFL ，FOV （视场角）和IMA （像高）三者间有关系 tanFOV ?=EFL IMA －铁三角关系 EFL 的增大（减小）会使像高变大（小），为了保持像高，就必须要增大（减小）FOV ，然而FOV 的增大会使得REL （相对照度）的数值增大。 2、 BFL 后焦距（学名后截距）图2.1 3、 F 数（F/NO ） D f NO F '/= f ’－FEL D 入－入瞳直径入瞳为光阑经其前方光学镜片所成的像，反映进入光学系统的光线 A 、与MTF 相关，F/NO ↑，则MTF ↑；反之下降 B 、与景深相关，F/NO ↑，则景深↑，反之下降 C 、与象差相关，F/NO ↑，则象差↓，反之增加 D 、与光通量相关，F/NO ↑，则光通量↓，反之增加对于光电镜头，F/NO 最大在2.8～3.5之间（经验值）允许有±5%的误差，在物方有照

(整理)光学设计实验指导书.

《现代光学CAD技术》实验指导书指导老师：汪胜辉湖南文理物电学院

单透镜的设计(A Singlet) 一、实验目的：（1）熟悉光学设计软件Zemax操作界面；（2）将知道如何键入光学系统的波长（wavelength)、镜头数据(Lens Data)、光线像差(Ray Aberration)、fan，光程差（OPD)，点列图（spot diagrams )等等。（3）确定厚度求解方法（thickness solve)和变量（variables)，执行简单光学设计优化。二、实验环境：（1）、硬件环境：普通PC机（2）、软件环境：ZEMAX软件平台三、实验内容：设计一个相对孔径F/4单镜片，在光轴上可见光谱范围内使用，其焦距（focal length）为100mm，全视场2ω为8o用冕牌BK7来作镜片。四、实验步骤：首先，运行ZEMAX。ZEMAX主屏幕会显示镜片数据编辑(LDE)，可以对LDE窗口进行移动或重新调整尺寸，以适应你自己的喜好。LDE有多行和多列组成，类似于电子表格，曲率半径(radius)、厚度(thickness)、玻璃(class)和半径口径(Aperture)等列使用最多，其他的则在特定类型的光学系统中才会用到。 LDE中的小格会以“反白”方式高亮显示，即以与其它格子不同的背景颜色将字母显示在屏幕上。这个反白条表示的是光标，可以用鼠标在格子上点击来操作。然后，系统参数设置。开始，输入系统波长，这个不一定先完成，只不过现在我们选定了这一步。在主屏幕菜单条上，选择“系统(system)”菜单下的“波长（Wavelength)”。屏幕中间会弹出一个“波长（Wavelength Data)”对话框。ZEMAX中有许多这样的对话框，用来输入数据和提供选择。用鼠标在第二和第三行的“使用（Use）”上单击一下，将会增加两个输入波长使总数成为三。现在，第一个“波长”行中输入486，这是氢F谱线的波长，单位为微米。ZEMAX全部使用微米作为波长的单位。现在，第二行波长列中输入0.587，最后在第三行输入0.656，这就是ZEMAX中所有有关输入数据的操作。这个指示器指出了主要的波长（primary wavelength），当前为0.486微米。在主波长的第二行上单击，指示器

典型光学系统试验

\ 本科实验报告课程名称：应用光学实验姓名：韩希学部：信息学部系：信息工程专业：光电学号：3110104741 指导教师：蒋凌颖实验报告

课程名称：应用光学实验指导老师成绩：__________________ 实验名称：典型光学系统实验实验类型：同组学生姓名：蒋宇超、陈晓斌一、实验目的和要求（必填）二、实验内容和原理（必填）三、主要仪器设备（必填）四、操作方法和实验步骤五、实验数据记录和处理六、实验结果与分析（必填）七、讨论、心得一、实验目的和要求深入理解显微镜系统、望远镜系统光学特性及基本公式；掌握显微镜系统、望远镜系统光学特性的测量原理和方法。二、实验内容和原理 (1)望远镜特性的测定测定望远镜的入瞳直径D 、出瞳直径D ’和出瞳距错误!未找到引用源。；测定望远镜的视觉放大率Γ；测定望远镜的物方视场角错误!未找到引用源。，像方视场角错误!未找到引用源。；测定望远镜的最小分辨角φ。对于望远镜系统来说，任意位置物体的放大率是常数，此值由物镜焦距错误!未找到引用源。和目镜焦距错误!未找到引用源。确定，其视觉放大率可表示为 (2) 显微镜视场及显微物镜放大率的测定显微物镜的放大率是指横向放大率式中 y ——标准玻璃刻尺上一对刻线的距离（物）（格值0.01mm ）； y ′——由测微目镜所刻得的像高。 (3)显微物镜数值孔径的测定显微物镜的数值孔径为错误!未找到引用源。,其中n 为物方介质的折射率，u 为物方半孔径角。若在空气中n=1,则错误!未找到引用源。。数值孔径通常用数值孔径计来测定，数值孔径计的结构如图5示，其主要元件是一块不太厚的玻璃半圆柱体，沿直径方向的侧面是与上表面成45度角的斜面，从侧面入射的光线在斜面上全反射，上表面上有两组刻度沿圆周排列。其外圈刻度为数值孔径（即角度的正弦值），专业：光电信息工程姓名：韩希学号： 3110104741 日期：2013年6月15日地点：紫金港东四605

建筑物理实验报告.-共33页

建筑物理实验报告[建筑热工、建筑光学和建筑声学实验] XXX XXXX XXXXXXX

建筑物理实验报告第一部分建筑热工学实验（一）温度、相对湿度 1、实验原理：通过实验了解室外热环境参数测定的基本内容；初步掌握常用仪器的性能和使用方法；明确各项测量的目的；进一步感受和了解室外气象参数对建筑热环境的影响。 2、实验设备：TESTO 175H1温湿度计 3、实验方法：` （1）在测定前10min左右，把湿球温度计感应端的纱布用洁净水润湿。（2）若为手动通风干湿球温度计，用钥匙上紧上部的发条，并把它悬挂于测点。待3～4min，当温度计数值稳定后，即可分别读取干、湿球温度计的指示值。读数时，视平线应与温度计水银面平齐。先读小数，后读整数。（3）根据干湿球温度计的读数，获得测点空气温度。（4）根据干、湿球温度计读数值查表，即可得到被测点空气的相对湿度。

4、实验结论和分析室内温湿度仪器： TESTO 175H1 5.对测量结果进行思考和分析根据测量的数据可以看出，室内各处的温度及湿度较为平均。暖气上方的区域温度较高而导致相对湿度较低。桌子由于靠近暖气，所以温度较高。柜子由于距离暖气较远，温度相对较低，较为接近室内的平均气温。门口处由于通风较好，温度较低，湿度相对较高。

（二）室内风向、风速 1、实验原理：QDF型热球式电风速计的头部有一直径约0.8mm的玻璃球，球内绕有镍镉丝线圈和两个串联的热电偶。热电偶的两端连接在支柱上并直接暴露于气流中。当一定大小的电流通过镍镉丝线圈时，玻璃球的温度升高，其升高的程度和气流速度有关。当流速大时，玻璃球温度升高的程度小；反之，则升高的程度大。温度升高的程度反映在热电偶产生的热电势，经校正后用气流速度在电表上表示出来，就可用它直接来测量气流速度。 2、实验设备：TESTO 425 3、实验方法：（1）把仪器杆放直，测点朝上，滑套向下压紧，保证测头在零风速下校准仪器。（2）把校正开关置于“满度”位置，慢慢调整“满度调节”旋钮，使电表指针在满刻度的位置。再把校正开关置于“零位”的位置，用“粗调”、“细调”两个旋钮，使电表指针在零点的位置。（3）轻轻拉动滑套，使侧头露出相当长度，让侧头上的红点对准迎风面，待指针较稳定时，即可从电表上读出风速的大小。若指针摇摆不定，可读取中间示值。（4）风向可采用放烟或悬挂丝的方法测定。

晶体光学答案

1.①单偏光镜的装置有何特点②如何确定下偏光镜的振动方向③单偏光镜下可观察和测定透明矿物的哪些光学性质参考答案：①单偏光镜就是只使用下偏光镜（起偏镜）来观察、测定矿片的晶体光学性质。 P33；②当黑云母解理与下偏光镜的振动方向平行时对黑云母吸收性最强，此时呈现深棕色，当解理与起偏振镜的振动方向垂直时，黑云母吸收性微弱，此时晶体呈现淡黄色，因此可通过观察黑云母不同颜色下的解理缝方向确定下偏光镜振动方向；③单偏光镜下观察和测定矿物晶体的光学性质包括矿物的外表特征（如形态、解理）、与矿物对光波选择吸收有关的光学性质（如颜色、多色性、吸收性）以及与矿物折射率值大小有关的光学性质（如边缘、贝克线、糙面、突起、色散效应）等。 P34 2.试描述下列矿物的形态、解理组数及其完善程度。橄榄石黑云母角闪石辉石矿物的形态P34 解理组数完善程度P36 橄榄石他形1组不完全解理黑云母半自形1组极完全解理角闪石自形2组完全解理辉石半自形1组完全解理 3.解理缝的可见度与哪些因素有关参考答案：矿片中解理缝的宽度、清楚程度，除与矿物本身的解理性质有关外，还与切面方向有密切联系。P35-P36 4.辉石和长石都具有两组完全解理。在岩石薄片中，为什么辉石具解理缝的切面多于长石且解理缝很清楚而长石的解理缝却不易找到参考答案：辉石类和长石类矿物都具有两组完全解理，由于辉石类的解理缝可见临界角大于长石类矿物，在岩石薄片中辉石类矿物见到解理缝的颗粒比较多，而长石类矿物见到解理缝的颗粒比较少。P36 5.角闪石具有两组完全解理（夹角为56°或124°）。在岩石薄片中，为什么有的切面上可以见到两个方向的解理缝，有的切面只能见到一个方向的解理缝，而有的切面上却见不到解理缝呢测量解理夹角应在什么切面上进行参考答案：同一矿物不同方向切面上解理缝的可见性、清晰

国中学生物理竞赛实验指导书思考题参考答案光学

实验二十八测定玻璃的折射率【思考题参考答案】 1．视深法和光路法测量时，玻璃砖两个界面的平行度对测量结果有什么影响？为什么？答：玻璃砖两个界面的平行度对光路法测量结果没有影响。这是因为如果两个界面不平行，可以看成三棱镜，出射线偏向厚度增加方向（相当于底部），只要用光路法找到入射线、出射线和两个界面，都能确定对应的入射角和折射角，从而按折射定律计算折射率。对视深法测量结果是否影响，请自己根据测量原理思考。 2．视深法和光路法测量时，玻璃砖厚些还是薄些好？为什么？答：厚些好。在视深法中，玻璃砖越厚h '越大，这样由于像的位置不准引起的相对误差越小。在光路法中，玻璃砖越厚，由于ABCD 位置定的不准，引起入射角和折射角的误差越小，折射率的相对测量误差越小。 3．光路法测量时，为什么入射角不能过大或过小？答：折射率决定于两个角度的正弦比，入射角太小时，角度误差引起正弦函数的误差变大，入射角和折射角测量误差对测量结果的误差影响变大。入射角太大时，折射角也变大，折射能量太小，同时由于色散严重，出射光束径迹不清晰（或在利用大头针显示光路时，大头针虚像模糊）折射角不易定准。 4．光路法测量时，若所画直线ab 和cd 的间距大于玻璃砖的真实厚度，那么，折射率的测量值偏大还是偏小？为什么？答：折射率的测量值偏小。如果所画直线ab 和 cd 的间距大于玻璃砖的真实厚度，如图所示。实际折射线如图中虚线，而作图的折射线为图中实线，测量的折射角大于实际折射角，折射率r i n sin sin =，测量折射率值偏小。间距小于玻璃砖的真实厚度的问题，自己回答。实验二十九测定薄透镜的焦距【思考题参考答案】 1．作光学实验为何要调节共轴？共轴调节的基本步骤是什么？对多透镜系统如何处理？答：光学实验中经常要用一个或多个透镜成像。由于透镜在傍轴光线（即近轴光线）下成像质量好，基本无像差，可以减小测量误差，必须使各个透镜的主光轴重合(即共

光学实验报告 (一步彩虹全息)

光学设计性实验报告（一步彩虹全息）姓名：学号：学院：物理学院

一步彩虹全息摘要彩虹全息是用激光记录全息图, 是用白光再现单色或彩色像的一种全息技术。彩虹全息术的关键之处是在成像光路( 即记录光路) 中加入一狭缝, 这样在干板上也会留下狭缝的像。本文研究了一步彩虹全息图的记录和再现景象的基本原理、一步彩虹全息图与普通全息图的区别和联系、一步彩虹全息的实验光路图，探讨了拍摄一步彩虹全息图的技术要求和注意事项，指出了一步彩虹全息图的制作要点, 得出了影响拍摄效果的佳狭缝宽度、最佳狭缝位置及曝光时间对彩虹全息图再现像的影响。关键词：一步彩虹全息；狭缝；再现 1 光学实验必须要严密，尽可能地减少实验所产生的误差； 2 实验仪器防震全息台激光器分束镜成像透镜狭缝干板架光学元件架若干干板备件盒洗像设备一套线绳辅助棒扩束镜2个反射镜2个 3 实验原理 3.1 像面全息图像面全息图的拍摄是用成像系统使物体成像在全息底板上，在引入一束与之相干的参考光束，即成像面全息图，它可用白光再现。再现象点的位置随波长而变化，其变化量取决于物体到全息平面的距离。像面全息图的像（或物）位于全息图平面上，再现像也位于全息图上，只是看起来颜色有变化。因此在白光照射下，会因观察角度不同呈现的颜色亦不同。 3.2 彩虹全息的本质彩虹全息的本质是要在观察者与物体的再现象之间形成一狭缝像，使观察者通过狭缝像来看物体的像，以实现白光再现单色像。若观察者的眼睛在狭缝像附近沿垂直于狭缝的方向移动,将看到颜色按波长顺序变化的再现像。若观察者的眼睛位于狭缝像后方适当位置, 由于狭缝对视场的限制, 通过某一波长所对应的狭缝只能看到再现像的某一条带, 其色彩与该波长对应, 并且狭缝像在空间是连

光学全息照相实验报告

实验II 光学全息照相光学全息照相是利用光波的干涉现象，以干涉条纹的形式，把被摄物表面光波的振幅和位相信息记录下来，它是记录光波全部信息的一种有效手段。这种物理思想早在1948年伽柏（D.Gabor）即就已提出来了，但直到1960年，随着激光器的出现，获得了单色性和相干性极好的光源时,才使光学全息照相技术的研究和应用得到迅速地发展。光学全息照相在精密计量、无损检测、遥感测控、信息存储和处理、生物医学等方面的应用日益广泛，另外还相应出现了微波全息，X光全息和超声全息等新技术，全息技术已发展成为科学技术上的一个新领域。本实验通过对三维物体进行全息照相并再现其立体图像，了解全息照相的基本原理及特点，学习拍摄方法和操作技术，为进一步学习和开拓应用这一技术奠定基础。实验目的

了解光学全息照相的基本原理和主要特点；学习静态光学全息照相的实验技术；观察和分析全息全图的成像特性。仪器用具全息台、He —Ne 激光器及电源、分束镜、全反射镜、扩束透镜、曝光定时器、全息感光底版等。基本原理全息照片的拍摄全息照相是利用光的干涉原理将光波的振幅和相位信息同时记录在感光板上的过程.相干光波可以是平面波也可以是球面波，现以平面波为例说明全息照片拍摄的原理。如图1所示，一列波函数为t i ae y πυ21=、振幅为a 、频率为υ、波长为λ 的平面单色光波作为参考光垂直入射到感光板上。另一列同频率、波函数为t i r T t i Be be y πυλπ222==??? ??-的相干平面单色光波从物体出发，称为物光，以入射角θ同时入射到感光板上，物光与参考光产生干涉，在感光板上形成的光强分布为 ax ab b a I cos 222++= (1)

光学仪器实验报告

燕山大学常见光学仪器原理及使用实验报告 L.C.R测试仪紫外可见分光度计傅立叶光谱仪阿贝折射仪干涉显微镜数字存储示波器学院（系）：年级专业：学号：学生姓名：指导教师：

实验一LCR测试仪一．实验目的 LCR测试仪能准确并稳定地测定各种各样的元件参数，主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点，能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求。二．实验仪器 LCR测试仪三．实验原理 Vx与Vr均是矢量电压表，Rr是理想电阻。自平衡电桥的意思是：当DUT(Device Under Test)接入电路时，放大器的负反馈配置自动使得OP输入端虚地。Vx准确测定DUT两端电压（DUT的Low电位是0），Vr与Rr测得DUT电流Ix，由此可计算Zx。 LCR测试原理图 HP4275的测试端Hp,Hc,Lp,Lc（下标c代表current, 下标p代表Potentail)，Guard（接地)的配置可导致测试的误差的差异。提高精度的方法是: 1,Hp,Lp,Hc,Lc尽量接近DUT; 2,减小测试电流Ix 的回路面积&磁通量（关键是分析Ix，要配合使用Guard与Cable最小化回路面积);3,使用Gurard与Cable构建地平面中断信号线间的电场连接，虽然会增加信号线的对地电容（对地电容不影响测试结果），但是会减少信号线的互容。

LCR测试原理图 Guard与Cable的对地寄生阻抗（Zhg,Zlg) 不影响测试结果，电桥平衡时Zlg的两端电压是0，流向Rr的电流不会被Zlg分流，Zhg的分流作用不影响Hp的电压测量。 LCR测试原理图四．实验步骤 LCR测试仪一般用于测试电感和电容。测量步骤如下： 1.设置测试频率。 2.测试电压或者电流水平。 3.选择测试参数，比如Z、Q、LS（串联电感）、LP（并联电感）、CS(串联电感）、CP（并联电容）、D等。 4.仪器校准，校准主要进行开路、短路校准，高档的仪器要进行负载校准 5.选择测试夹具。 6.夹具补偿。 7.将DUT放在夹具上开始测试。
