光的干涉—牛顿环

【实验目的】

1、了解牛顿环等厚干涉的原理和观察方法

2、利用干涉方法测量平/凸透镜的曲率半径

3、掌握读数显微镜的调节和使用

4、学习用逐差法和图解法处理数据，并比较两种处理结果

【实验原理】

通常将同一光源发出的光分成两束光，在空间经过不同的路程后合在一起产生干涉。

牛顿环是典型的等厚干涉现象

牛顿环实验装置通常是由光学玻璃制成的一个平面和一个曲率半径较大的球面组成，在两个表面之间形成一劈尖状空气薄层。以凸面为

例，当单色光垂直入射时，在透镜表面相遇时就会发生干涉现象，空

气膜厚度相同的地方形成相同的干涉条纹，这种干涉称作等厚干涉。

在干涉条纹是以接触点为中心的一系列明暗相间的同心圆环，称牛顿

环。

牛顿环的形成：

由于透镜表面B点处的反射光1和玻璃板表面C点的反射光2在B点出发生干涉，在该处产生等厚干涉条纹。按照波动理论，设形成牛顿环处空气薄层厚度为d，两束相干光的光程差为：

△=2d + λ/ 2 = kλ

当适合下列条件时有

△ =2d + λ/ 2 = kλ　---------（1） ( K = 1，2，3，... 明△ =2d + λ/ 2 = (2k+1)λ/2---------（2）　( K = 1，2，3，... 暗式中λ为入射光的波长，λ/2 是附加光程差，他是由于光在光密介质面上反射时产生的半波损失而引起的

）表明，当 K=0 时（零级），d=0，即平面玻璃和平凸透镜接触处的条纹为暗纹。光程差Δ仅与d 有关，即厚度相同的地方干涉条纹相同。

平凸透镜曲率半径的测量：

由几何关系，在B点可得：r2=R2-(R2-d2)=2Rd-d2

因为 R>>d 所以得

上式表明d 与

　成正比，说明离中心越远，光程差增加越快，干涉条纹越来越密。

由公式：

... (暗环)

可知

若测出第K级暗环的半径

，且单色光的波长已知时，就能算出球面的曲率半径R 。但在实验中由于机械压力引起的形变以及球面上可能存在的微小尘埃，使得凸面和平面接触处不可能是一个理想的点，而是一个不很规则的圆斑，因此很难准确测出比较简单的方法是测量距中心较远处的牛顿环直径。

以暗环为例，当测得较远的第K级和第K+M级的暗环直径

若已知λ，则透镜的曲率半径R可用逐差法求得。

也可由作图法求透镜的曲率半径R ，

上式表明

与K 为线性关系，作

K 图，则图的斜率为4Rλ,若已知λ则可求出凸透镜的曲率半径R 。

【实验仪器】

读数显微镜钠光灯平凸透镜和平面玻璃（或牛顿环装置）

读数显微镜实验简图

【实验步骤】

将牛顿环置于读数显微镜载物台上。

显微镜观察测量区域内的干涉条纹:

准备:把显微镜目镜头螺钉锁紧.牛顿环放置在物镜下,镜靠近身前.

对光：接通钠光灯电路（钠光波长=589.3nm），待钠光灯正常发光后，调整光路，使钠光垂直投射到牛顿环装置上,移动显微镜左右方位,从目镜中看到视场被黄光均匀照亮

调节目镜头看清仪器: 使图像最清晰

调节目镜头看清仪器: 使图像最清晰均匀照亮

显微镜调焦:调节目镜使十字准丝清晰，旋转物镜调节手轮,使镜筒由最低位置慢慢上升，边升边观察，直到目镜中看到清晰的干涉条纹（牛顿环）为止,移动显微镜至测量中间区域,微调物镜调节手轮,进一步微调

，使目镜中看到的叉丝像和牛顿环条纹间无视差为止。 (此调节要求在测量范围内进行)

2)测量

由牛顿环测量平/凸透镜的曲率半径,调节牛顿环位置，使牛顿环中心尽量处于十字准丝中心

转动读数显微镜鼓轮,观察准丝从牛顿环中央缓缓向左（或右)移动至第20环，然后由第20环反向移动，测量并记录左第14暗环到左第4暗环的位置读数。以后继续同方向移动，通过牛顿环中心后到另一侧，测量并记录右第4暗环到右第14暗环的位置读数。重复测量两3)注意事项

读数显微镜在调节过程中要防止物镜与牛顿环装置相碰撞 * 测量牛顿环直径过程中为了避免螺距的回程误差，只能单方向推进。条纹序数不能数错

【数据记录】

【数据处理】

计算法求R

将所测数据用逐差法处理求出和由公式求出R 2) 作图法求R

以K为横轴，

图线，求图线的斜率

算出R值。

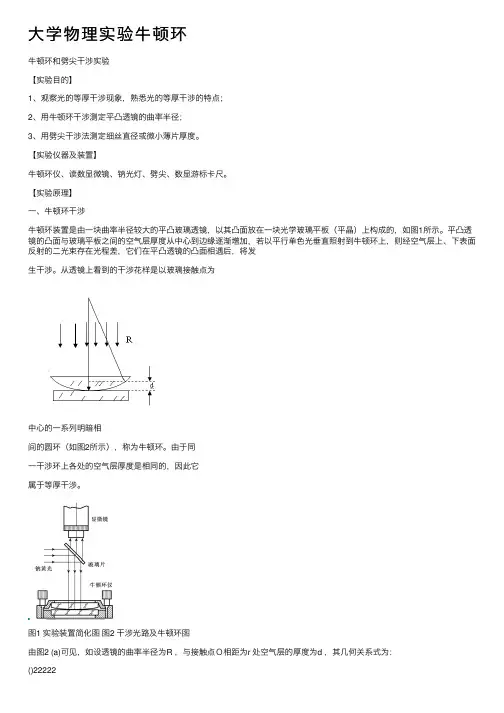

牛顿环干涉汇总

实验六、牛顿环干涉光的干涉现象是光波动性的基本特征之一。牛顿环干涉是属于用分振幅的方法产生的定域干涉现象，亦是典型的等厚干涉条纹。“牛顿环”是牛顿在1675年制做天文望远镜时，偶然将一个望远镜的物镜放在平板玻璃上发现的。在实际工作中，利用牛顿环干涉来测定光波的波长、透镜的曲率半径或检查光学元件表面的光洁度、平整度和加工精度等。实验目的 1. 观察等厚现象，考察其特点； 2. 掌握一种测量透镜曲率半径的方法； 3. 学习使用读数显微镜。实验仪器 JXD3型读数显微镜（一套），钠光灯，牛顿环实验原理把一块曲率半径相当大的平凸透镜A的凸面放在一块很平的平玻璃B上，那么在两者之间就形成类似劈尖形的空气薄层。如图（a）。如果将一束单色光垂直地投射上去，则入射光

在空气层上下两表面反射且在上表面相遇将产生干涉。在反射光中形成一系列以接触点O 为中心的明暗相间的光环叫牛顿圈。各明圈（或暗圈）处空气薄层的厚度相等，故称为等厚干涉。明、暗环的干涉条件分别是： λλ δk e =+=2 2 ??????=,3,2,1k （1） 2 ) 12(2 2λ λ δ+=+ =k e ??????=,2,1,0k （2）其中 2 λ 一项是由于二束相干光线中，其中一束光从光疏媒质（空气）到光密媒质（玻璃）交界面上反射时，发生“半波损失”引起的。由图（b ）可得环半径r 与厚度e 的关系：2 22)(e R r R -== 即： 2 2 2e eR r -= R 系透镜A 的曲率半径。由于e R ??，所以上式近似为： R r e 22 = （3）将（3）带入（1）、（2）明、暗环公式分别有 2 )12(2 λ R k r +=（明环） ??????=,3,2,1k （4） R k r λ=2 （暗环） ??????=,2,1,0k （5）由（4）、（5）式可看出：以一定波长λ的光入射到牛顿环上形成干涉条纹后，只要测出某一级明环或暗环的半径，即可测出透镜的曲率半径。但在实际测量中，暗环较易对准，故以测量暗环为宜。还有一个要注意的问题是，在实验中利用暗环公式（5），来测定透镜曲率半径R 时是认为接触点O 处（r=0）是点接触，且接触处无脏东西或灰尘存在，但是，实际上由于存在脏物或灰尘及玻璃的弹性形变，接触点是很小的面接触，看到的是一个暗斑。在

大学物理实验报告-等厚干涉
