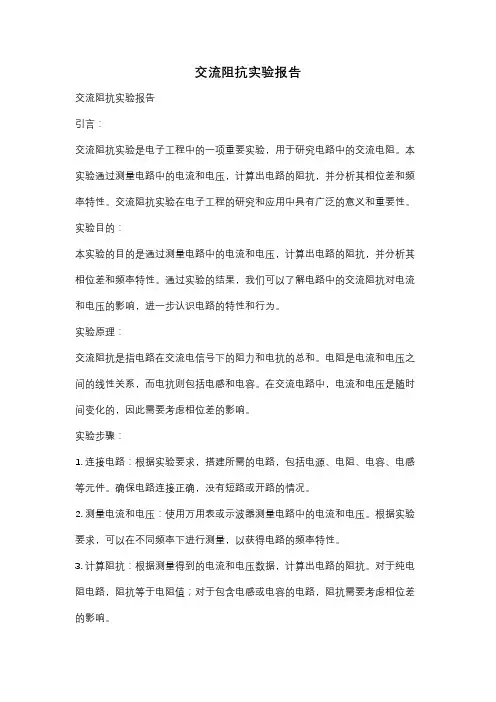

交流阻抗实验报告

正弦交流电路中的阻抗和频率特性研究

1、实验目的

1）加深对正弦交流电路的KVL 定律认识。 2）学习正弦交流电路中阻抗的测量方法。

3）掌握L c X X 、阻抗频率特性测量方法。

2.实验原理及步骤

（1）测量阻抗

1）用“向量法”测量空心电感线圈两端的阻抗Lr Z ，如图3-1所示，r 是电感线圈的直流电阻。输入电压的频率在200~300Hz 中任选两个，分别测量计算。

测量出R U 、Lr U 的值，选取R

U 作为参考相量，做出回路的向量图。相量图如图3-2所示。显然，θ满足Lr

R Lr R U U U U U 2cos 2

2-+=θ。通过计算θ从而求出L U 、r U 的

值进而可求出电阻电感值。

2）按下图所示电路，从a ，b 端口用“向量法”测量内带电容的阻抗ab Z ，输入电压的频率在1~3kHz 中任选两个，分别测量计算。

U U

U θ

U U

图3-2 电感阻抗测量电路向量图

图3-1 测量阻抗电路原

测量出R U 、Cr U 以及I 的值，选取Cr U 为参考相量，作出由回路的向量图。相量图如图3-4所示,同理，通过求出θ角可得到电容阻抗值。

（2）测量频率特性

测量L X 、C X 阻抗频率特性，做频率特性曲线。

1）点测—L X f 特性。自选电感（L ：50~400mH ）与电阻R 串联（R ：200Ω~1k Ω）自拟表格，做—L X f 特性曲线（f 从50Hz~3kHz ）。

2）点测—C X f 特性。自选电容（C ：0.1~2μF ）与电阻R 串联（R ：200Ω~1k Ω）自拟表格，做—C X f 特性曲线（f 从50Hz~3kHz ）。

（3）观察电压、电流相位关系

如图3-5、3-6所示，用示波器分别观察下面电感、电容中电压、电流相位。

图3-5

电感阻抗测量电路

I U 图3-2 电容阻抗测量电路向量图

图3-3 电容阻抗测量电路原理图

4.实验结果

（1）测量阻抗 1）测量电感阻抗

选择200Hz 以及300Hz 的电源频率进行测量实验结果如下

故当频率为200Hz 时，电阻I

U R r

=200Ω，电感L=150.071mH ；当频率为300Hz 时，电阻R=199.654Ω，电感L=150.106mH ，与真实值的误差小于1%。

2）测量ab Z

选择200Hz 以及2000Hz 的频率进行测量

图3-6 电容阻抗测量电路
