光伏支架支架类型
帷盛太阳能安装系统产品目录
帷盛太阳能安装系统
产品目录
1斜面瓦片屋顶安装系统（外挂）
1.1VRTD1 斜面屋顶安装系统（平装）
VRTD1系统针对不同屋面结构及瓦片形状经行合理设计，适用于罗马瓦、鱼鳞瓦、石板瓦等各种类型瓦片屋顶，可安装任意规格的太阳能电池板。本系统采用了先进的模块化设计，零部件通用性好，安装方便，现场无需二次加工。
产品特点：
?适用于安装多晶硅组件及薄膜组件
?组件平行于屋面安装
?独特的连接设计，安装方便快速
?安装工具简单通用
?采用铝合金及不锈钢零部件，使用寿命20年以上
主支撑结构电池板的固定
1.2VRTD2 斜面屋顶安装系统（斜装）
VRTD2系统适用于自身坡度不够大需要增加太阳能组件安装角度的屋顶。适用于罗马瓦、鱼鳞瓦、石板瓦等各种类型瓦片屋顶，可安装任意规格的太阳能电池板。采用先进的模块化设计，零部件通用配合性好，安装方便，现场无需二次加工。
产品特点：
前、后挂件高度不同，加大了组件安装角度，提高太阳能吸收利用率
?独特的连接设计，安装方便快速
?安装工具简单通用
?采用铝合金及不锈钢零部件，使用寿命20年以上
主支撑结构电池板的固定
1.3VRTD3斜面屋顶安装系统（快速安装）
VRTD3系统使用独创的导轨连接设计，使安装更加快捷方便。系统适用于罗马瓦、鱼鳞瓦、石板瓦等各种类型瓦片屋顶，可安装任意规格的太阳能电池板。采用先进的模块化
设计，零部件通用配合性好，安装方便，现场无需二次加工。
产品特点：
?强度高，通用性好，适应不同类型瓦片屋顶
?使用专利导轨及扣件，安装效率提高50%以上
?零部件可做厂内预安装，减少现场工作时间
?采用铝合金及不锈钢零部件，使用寿命20年以上
主支撑结构电池板的固定
2平面屋顶安装系统
2.1VRPC系列（有基础）
VRPC2有基础斜装VERSOLSOLAR平面屋顶安装系统适合户外或荷载量较大的平面屋顶，底部框架使用优质铝导轨，预埋螺栓固定，支撑件材料为不锈钢，牢固美观，独创的铝合金导轨与单元连接设计，无需现场二次加工。
产品特点：
?适用于任意规格晶硅组件及部分薄膜组件
?安装面预埋地脚螺栓，或类似水泥基础
?根据实际需要设计安装角度
VRPC1有基础平装
水泥基础组件支撑固定结构
2.2VRPB系列（负重）
VRPB负重式安装系统，无需破坏原有防水层，适用于户外或平面屋顶荷载量较大的情况。底部框架使用优质铝导轨，固定采用水泥块或石块等重物，支撑件材料为不锈钢，牢固美观，独创的铝合金导轨与单元连接设计，无需现场二次加工。
产品特点：
?不破坏原有防水层，无需防水处理
?适用于任意规格晶硅组件及部分薄膜组件
VRPB1负重式平装VRPB2负重斜
?底框上安装可调负重框，上面放置水泥块、石块等
?根据实际需要设计安装角度
负重框
负重框组件支撑固定结构
3彩钢瓦屋顶安装系统
3.1VRSH1系统（彩钢压型瓦）
VRSH1系统适合于厂房或仓库等大面积的彩钢瓦屋顶，采用特殊的导轨固定方式，安装非常灵活。先进的设计，使整个系统的零件种类减到最少，安装简单快速。可用于安装任意规格太阳能多晶硅组件及薄膜组件。
产品特点：
?零部件种类少，便于安装
?用特制的工程塑料扣件，使导轨的固定特别方便
?采用高强度铝合金及不锈钢，使用寿命20年以上
固定连接结构侧视图
3.2VRSH2系统（彩钢压型瓦）
VRSH2系统适合于厂房或仓库等大面积的彩钢瓦屋顶，采用特殊的导轨固定方式，安装非常灵活。先进的设计，使整个系统的零件种类减到最少，安装简单快速。可用于安装任意规格太阳能多晶硅组件及薄膜组件。
产品特点：
?独创的铝轨固定方式，使安装更加方便
?零部件种类少，便于安装
?采用高强度铝合金及不锈钢，使用寿命20年以上
底部连接及铝轨固定组件的固定3.3VRSH3系统（角驰III型）
VRSH3系统适合于厂房或仓库等大面积的彩钢瓦屋顶，采用铝制或不锈钢夹块将系统固定在屋面上。先进的设计，使整个系统的零件种类减到最少，安装简单快速。可用于安装任意规格太阳能多晶硅组件及薄膜组件。
产品特点：
?根据不同彩钢瓦类型，特别设计了多种不同的夹持组件
?零部件种类少，便于安装
?采用高强度铝合金及不锈钢，使用寿命20年以上
底部连接及铝轨固定（）组件的固定
各种类型彩钢瓦固定座组件（角驰III型）
A ． 固定座组件
B ．固定座组件
C ． 固定座组件
D ．固定座组件
E ．固定座组件
F ．固定座组件
G ．固定座组件
3.4VRSH4系统（角驰II型）
VRSH4系统适合于厂房或仓库等大面积的彩钢瓦屋顶，采用双头螺杆将系统固定在屋顶上，下端用橡胶止水盘做迷宫式防水密封，安全可靠。铝制导轨夹块使铝导轨的固定特别简便。整个系统的零件种类少，安装简单，可用于安装任意规格太阳能多晶硅组件及薄膜组件。
产品特点：
?双头螺杆穿透瓦楞板，固定在屋顶支撑梁上
?使用特别设计的铝夹块固定铝轨
?零部件种类少，便于安装
?采用高强度铝合金及不锈钢，使用寿命20年以上
底部连接及铝轨固定组件的固定
4屋顶嵌入式安装系统
4.1VRTI1层叠式系统（安装薄膜组件）
VRTI1系统特别设计用于薄膜组件在屋顶上嵌入式安装，安装完以后，太阳能组件上表面与周边的瓦片平面基本等高，整个屋顶看上去更加协调美观。多道防水设计，绝对不用再担心漏水问题。全部用铝合金做安装固定，使用寿命在20年以上。
产品特点：
?铝导轨上集成了导水槽，用以排水
?各接缝处都做了针对性设计，保证了密封性
?在整体的上部和两边安装不锈钢挡水板
?推荐用于薄膜组件的安装
电池板的固定电池板侧边的固定及防水
4.2VRTI2密封式系统（安装带边框组件）
VRTI2系统可用于多晶硅组件在屋顶上嵌入式安装。在太阳能组件下面铺设带导水槽的
铝导轨，固定以后，组件之间的缝隙用密封橡胶封牢。多道防水设计，绝对不用担心漏水问题。
产品特点：
?铝导轨上集成了导水槽，用以排水
?组件之间的缝隙直接用涂上胶水的橡胶条密封，简单实用，安装快速
?在整体的上部和两边安装不锈钢挡水板
细部1 细部2
注意：密封橡胶会老化，影响密封性，应定期检查。
4.3VRTI3排水式系统（安装带边框组件）
VRTI3系统可用于多晶硅组件或者薄膜组件，在屋顶上嵌入式安装。在需安装太阳能组件的整个区域下面铺设HDPE排水板用以防水。HDPE是一种结晶度高、非极性的热塑性树脂，无味、无毒，化学性能稳定。
产品特点：
?大面积铺放优质HDPE排水板，防水性能好
?没有复杂结构，安装方便，成本低
?在整体两边安装不锈钢挡水板
组件固定方式与屋顶的连接
设计部光伏支架强度设计规范
设计部 设计部支架强度设计规 范 编制： 审核： 批准： 发布日期：实施日期：
1 目的 1.1 加强设计管理，确保设计安全有效的进行。 2 适用范围 2.1 此制度适用于设计部支架设计人员。 3 职责 3.1 设计部领导负责此规范的执行和检查。 3.2 设计部负责此规范的维护和完善。 4 工作内容 4.1 引用标准 下列标准所包含的条文，通过在本标准引用而构成本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订。 GB/T 700-2006 碳素结构钢 GB/T 6725-2008 冷弯型钢 GB/T 4171-2008 耐候结构钢 GB/T 1591-2008 低合金高强度结构钢 GB 3077-1988 合金结构钢技术条件 GB/T 13793-2008 直缝电焊钢管 GB/T 5117-1995 碳钢焊条 GB/T 5118-1995 低合金钢焊条 GB/T 983-1995 不锈钢焊条 GB 2101-2008 型钢验收、包装、标志及质量证明书的一般要求 GB 8162-1999 结构用无缝钢管 GB 50017-2003 钢结构设计规范 GB/T 715-1989 标准件用碳素钢热轧圆钢 GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副 GB/T 5780-2000 六角头螺栓尺寸—C级 GB/T 5781-2000 六角头螺栓尺寸—全螺纹—C级 GB/T 5782-2000 六角头螺栓尺寸—A级和B级 GB/T 5783-2000 六角头螺栓尺寸—全螺纹—A级和B级 GB/T 90.1-2002 紧固件验收检查
GB/T 90.2-2002 紧固件标志与包装 GB/T 3098.1-2000 紧固件机械性能螺栓、螺钉和螺柱 GB/T 15957-1995 大气环境腐蚀性分类 GB/T 19355-2003 钢铁结构耐腐蚀防护锌和铝覆盖层指南 4.2 支架是安装从下端到上端高度为4m以下的太阳能电池阵列时使用。计算因从支架前面吹来（顺风）的风压及从支架后面吹来（逆风）的风压引起的材料的弯曲强度和弯曲量，支撑臂的压曲（压缩）以及拉伸强度，安装螺栓的强度等，并确认强度。 (1)结构材料 选取支架材料，确定截面二次力矩IM和截面系数Z。大部分用角钢，或方管。 (2)假想载荷 固定荷重（G） 组件质量（包括边框）GM +框架自重GK1+其他GK2 固定载荷G=GM+ GK1+ GK2 风压荷重（W） 加在组件上的风压力（WM）和加在支撑物上的风压力（WK）的总和）。 W=1/2×（CW×σ×V02×S）×a×I×J (3)积雪载荷（S）。与组件面垂直的积雪荷重。 (4)地震载荷（K）。加在支撑物上的水平地震力 (5)总荷重（W） 正压：（5）=（1）+（2）+（3）+（4） 负压：（5）=（1）-（2）+（3）+（4） 4.3 载荷的条件和组合 4.4 基础稳定性计算 4.4.1 风压载荷的计算
光伏发电支架组件安装资料
XXXX 10MWP光伏发电项目 光伏支架及组件 安装施工方案 审批人年月日审核人年月日编制人年月日 XXXX 二〇一五年八月
目录 一、工程概况 (2) 二、编制依据 (2) 三、施工准备 (2) 四、主要施工方法 (3) 五、施工进度计划及保证措施 (7) 六、质量标准与质量保证措施 (7) 七、施工安全文明管理措施 (10)
一、工程概况 本工程共5MWp的支架及光伏板安装，每MWp安装110组光伏板支架，共计550组光伏板支架。每组支架安装40块光伏板，共计22000块光伏板。 光伏板支架采用钢结构镀锌件通过螺栓进行连接，光伏板通过压块进行压接施工。 二、编制依据 1、《光伏发电站施工规范》（GB50794-2012）； 2、《光伏发电站验收规范》（GB50794-2012）； 3、《钢结构工程施工质量验收规范》(GB50505-2001)； 3、支架及组件安装说明书； 4、光伏支架及组件安装施工图 三、施工准备 3.1施工现场准备 1、认真熟悉图纸，熟悉设计交底和图纸会审纪要，了解设计的具体意图、所使用的规范、规程等，熟悉操作规程和具体施工方法。 2、安装支架和光伏组件所用工具、机械均已配备齐全。 3、现场进行样板引路，试安装一组，安装完毕后，请甲方及监理验收，合格后方可大面积开始安装，安装要求同样板一致。 3.2技术准备 1、收到施工图后，及时组织施工图会审。 2、组织相关人员认真学习支架说明书，召开技术专题会议，将安装问题暴露出来，集中解决，以便顺利进行大面积施工。 3、针对项目部各施工区域工长及安装施工队带班进行技术交底。 3.3机械、劳动力投入计划 光伏支架和组件安装拟投入人力40人左右（高峰），根据工程的进展情况，可灵活增减人数。主要用工体现在光伏支架和光伏组件运输、安装上，人数不够用普工补充，普工主要用于转运材料和配合等工作。具体用工情况详见机械与劳动力计划表。
光伏电站支架系统的优化设计研究 桂晓刚
光伏电站支架系统的优化设计研究桂晓刚 发表时间：2019-05-17T16:06:31.043Z 来源：《电力设备》2018年第34期作者：桂晓刚 [导读] 摘要：光伏发电场设计的重要组成部分就是光伏支架结构设计，而其设计原则目前国内缺乏相应的规范依据。 (宁夏回族自治区电力设计院有限公司宁夏银川 750001) 摘要：光伏发电场设计的重要组成部分就是光伏支架结构设计，而其设计原则目前国内缺乏相应的规范依据。以现行其他规范为指导，参考国外其他规范的要求，建立了光伏支架结构计算的理论方法，并开发了相关的优化设计程序。通过数值模拟验证，该程序准确度较好且偏于安全。采用上述优化设计程序，对光伏组件的排布方式进行了经济性分析，并推荐了最优方案。 关键词：光伏电站；光伏支架；优化设计 1光伏行业现状 早在1839年，法国科学家贝克雷尔（Becqurel）就发现，光照能使半导体材料的不同部位之间产生电位差。这种现象后来被称为"光生伏特效应"，简称"光伏效应"。1954年，美国科学家恰宾和皮尔松在美国贝尔实验室首次制成了实用的单晶硅太阳电池，诞生了将太阳光能转换为电能的实用光伏发电技术。20世纪70年代后，随着现代工业的发展，全球能源危机和大气污染问题日益突出，传统的燃料能源正在一天天减少，对环境造成的危害日益突出，这个时候，全世界都把目光投向了可再生能源，希望可再生能源能够改变人类的能源结构，维持长远的可持续发展。太阳能以其独有的优势而成为人们重视的焦点。丰富的太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。截至2011年底，中国共有电池企业约115家，总产能为36.5GW左右。其中产能1GW以上的企业共14家，占总产能的53%；在100MW和1GW之间的企业共63家，占总产能的43%；剩余的38家产能皆在100MW以内，仅占全国总产能的4%。规模、技术、成本的差异化竞争格局逐渐明晰。国内前十家组件生产商的出货量占到电池总产量的60%。中国太阳能光伏发电发展潜力巨大，配合积极稳定的政策扶持，到2030年光伏装机容量将达1亿千瓦，年发电量可达1300亿千瓦时，相当于少建30多个大型煤电厂。 2光伏支架概述 目前，光伏支架常用模式有固定倾角模式和跟踪模式。由于跟踪模式投资较大，占地面积是固定倾角模式的2倍左右，考虑到系统的可靠性、经济性和维护性，光伏电站普遍采用固定倾角模式。通过对甘肃地区多个光伏电站进行调研发现，固定倾角模式光伏支架主要存在以下问题：1)光伏支架设计复杂、连接部件多；2)钢材使用量大；3)施工安装工作量大；4)支架安装困难；5)对场平要求较高；6)组件角度不可调节。2光伏支架的选择光伏支架的设计原则是结构稳固、质量最小。查阅资料，镇江地区光伏支架系统的最佳倾角为30°，以此进行支架的抗风计算，合格的支架系统的砼支墩应不小于400mm×400mm×400mm，砼支墩横向间距(支架的跨度)小于等于2m。这样的支架系统恒载荷很大，会大幅减少建筑物的载荷安全余量，需要进一步优化，以提高建筑物的安全系数。减少支架系统砼支墩质量的最好办法是缩小支架的倾角，这样，组件背面风力的倾覆力矩会变小。 3新型支架方案 在对光伏支架做了大量研究的基础上，本文提出了一种可调节光伏支架方案，具体包括光伏组件与支架。其中，支架包括斜置框架、前支腿、后支腿、斜撑、前支架基础与后支架基础。后支腿包括上部后支腿与下部后支腿，上部后支腿的下部设有数个定位孔，下部后支腿上部设有数个连接孔，连接螺栓通过定位孔、连接孔将上部后支腿与下部后支腿相连接；下部后支腿底部埋置于后支架基础，前支腿底部埋置于前支架基础，上部后支腿上端与前支腿上端通过螺栓与斜置框架连接，光伏组件通过螺栓安装于斜置框架上面，斜撑一端与斜置框架连接，另一端经连接螺栓安装在后支腿。前支架基础与后支架基础为下部大、上部小的圆台形，形成倒圆锥体基础，增加了基础的抗拔力，可适应西北地区风大的恶劣环境条件。为便于安装及实现各连接部件角度及位移的变化，与上部后支腿连接部位的斜置框架上设有条形孔。主要部件的功能阐述：1)前支腿：对光伏组件起支撑作用，根据光伏组件最小离地间隙确定高度，工程实施中直接预埋于前支架基础中。2)后支腿：对光伏组件起支撑及调节倾角的作用，通过连接螺栓与不同的连接孔、定位孔相连接，实现后支腿高度的变化；下部后支腿预埋于后支架基础中，取消法兰盘、螺栓等连接材料的使用，大幅减少了工程投资及施工量。3)斜撑：对光伏组件起辅助支撑作用，增加了光伏支架的稳定性、刚度与强度。4)斜置框架：光伏组件的安装主体。5)连接件：前后支腿、斜撑、斜置框架均采用U型钢材，各部位之间的连接均采用螺栓直接固定，取消了常规的法兰盘、减少了螺栓使用量，减少了投资及施工量。斜置框架与后支腿上部分、斜撑与后支腿下部分的连接部位均采用条形孔。调节后支腿高度时，需将各连接部位的螺栓松动，即可实现后支腿、前支腿与斜置框架的连接角度变化；斜撑和斜置框架的位移增量通过条形孔实现。6)支架基础：采用钻孔混凝土浇筑式，实际工程中，钎杆变长有抖动现象，实际上是非钢体，所以浇筑混凝土形成倒圆锥体基础，增加了基础的抗拔力，能较好满足西北地区风大的恶劣环境条件。 4跟踪支架在光伏项目中的应用 光伏发电采用太阳能跟踪系统的发电量高于采用固定支架的发电量，同时光伏电池跟踪支架的不同，直接影响光伏发电的效率。针对分布式光伏项目的不同，选择与之相相适应的光伏电池跟踪支架，可大幅度提高光伏发电效率，综合度电成本比采用固定支架方案更低，同时还可缩短光伏项目的投资回收期。分布式光伏项目包括屋顶光伏、水上光伏、林光互补光伏电站和渔光互补光伏电站等。针对不同的光伏项目，光伏跟踪支架可依据以下影响因素加以选择。(1)占地面积。采用不同型式的跟踪支架，占地面积不同。固定支架的占地面积最小，其次分别为水平单轴支架和倾斜单轴支架，并且倾斜角度越大，相应的占地面积也越大。占地面积最大的为双轴跟踪支架。一般而言，单轴跟踪电站占地是固定支架电站的1.5倍，双轴跟踪电站是固定支架电站的２倍多。故对于租地成本有要求的分布式光伏项目，应考虑不同型式的跟踪支架所需的占地面积因素，可选择固定支架、水平单轴支架或者倾角较小的倾斜单轴支架等占地面积较小的支架类型，尽量不采用双轴支架或大倾角的倾斜单轴支架。（2）光伏发电量。采用不同型式的光伏跟踪支架，光伏发电量有一定的差异。以西北某省的分布式光伏电站实测数据为例，采用固定光伏支架在夏季时发电量较大，而在其他季节发电量较小；采用其他三种跟踪支架在春、秋、冬三个季节的发电量都比采用固定光伏支架时大，跟踪效果明显；采用双轴跟踪支架的发电量高于单轴支架，因为双轴跟踪支架跟踪了太阳入射角的变化，这种方式对发电量的提高最为显著。 结语 分布式光伏项目能大幅减少发电厂把电能传输给用户时的线路传输损耗，有益于社会能源健康发展。光伏支架的优化设计能够在充分利用太阳能资源的同时满足安全和经济投资需要。
分布式光伏项目验收规范方案标准
分布式光伏项目验收规范标准 1、范围 为更好地指导和规范屋顶分布式光伏发电的项目验收，特制定本规范。本规范适用于安装于建（构）筑物屋顶的分布式光伏发电项目，在工程竣工验收和电网公司并网接入验收均完成后，对项目进行整体的验收。本规范适用于提供家庭生活起居用的居住建筑屋顶之上建设的户用分布式光伏应用项目，以及除户用光伏应用以外，包括工业建筑、办公建筑、商业建筑、旅游建筑、科教文卫建筑、交通运输类建筑等屋顶之上建设的非户用分布式光伏应用项目。 2、规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 GB50794《光伏发电站施工规范》 GB50797《光伏电站设计规范》 GB50026《工程测量规范》 GB50303《建筑电气工程施工质量验收规范》 GB50202《建筑地基基础工程施工及质量验收规范》 GB50203《砌体工程施工及质量验收规范》 GB50205《钢结构工程施工及质量验收规范》 GB50207《屋面工程质量验收规范》 GB50217《电力工程电缆设计规范》 GB50601《建筑物防雷工程施工与质量验收规范》 GB50057《建筑物防雷与设计规范》 GB/T9535《地面用晶体硅光伏组件设计鉴定和定型》
GB/T18911《地面用薄膜光伏组件设计鉴定和定型》 GB/T19964《光伏发电站接入电力系统技术规定》 GB/T50796《光伏发电工程验收规范》 GB/T50319《建设工程监理规范》 DB33/T2004《既有建筑屋顶分布式光伏利用评估导则》 DL/T5434《电力建设工程监理规范》 CECS31:2006《钢制电缆桥架工程设计规范》 3、术语和定义 下列术语和定义适用于本规范。 3.1屋顶分布式光伏发电项目 接入电网电压等级35千伏及以下，且单个并网点总装机容量不超过6兆瓦，在建（构）筑物的屋顶上建设，且在本台区内配电系统平衡调节为特征的光伏发电项目。 3.2光伏连接器 用在光伏发电系统直流侧，提供连接和分离功能的连接装置。 4、验收组织及流程 4.1项目验收由业主方组织安排，项目总承包单位配合，验收小组负责执行。 4.1.1项目单位的组成应符合下列要求： 1)对于非户用项目，项目投资方、设计方、施工方、监理方、运维方和屋顶业主单位应派代表共同参加。 2)对于户用项目，项目投资方、实施方、运维方和屋顶业主应派代表共同参加。 4.1.2验收小组的组成应符合下列要求： 1)应至少包含三名成员
光伏支架标准
光伏支架标准 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
太阳能光伏发电支架 1 范围 1.本标准规定了金属制太阳能光伏发电支架产品的型号、要求、试验方法、检验规则及标志、包装、运输、贮存。 2.本标准适用于金属制固定、单轴跟踪、双轴跟踪太阳能光伏发电支架。 2 引用标准 下列标准所包含的条文，通过在本标准引用而构成本标准的条文。本标准发布时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T700-2006碳素结构钢 GB/T6725-2008冷弯型钢 GB/T4171-2008耐候结构钢 GB/T1591-2008低合金高强度结构钢 GB3077-1988合金结构钢技术条件 GB/T13793-2008直缝电焊钢管 GB/T5117-1995碳钢焊条 GB/T5118-1995低合金钢焊条 GB/T983-1995不锈钢焊条 GB2101-2008型钢验收、包装、标志及质量证明书的一般要求 GB8162-1999结构用无缝钢管 GB50017-2003钢结构设计规范 GB/T715-1989标准件用碳素钢热轧圆钢
GB/T3632-2008钢结构用扭剪型高强度螺栓连接副 GB/T5780-2000六角头螺栓尺寸—C级 GB/T5781-2000六角头螺栓尺寸—全螺纹—C级 GB/T5782-2000六角头螺栓尺寸—A级和B级 GB/T5783-2000六角头螺栓尺寸—全螺纹—A级和B级 GB/T90.1-2002紧固件验收检查 GB/T90.2-2002紧固件标志与包装 GB/T3098.1-2000紧固件机械性能螺栓、螺钉和螺柱 GB/T15957-1995大气环境腐蚀性分类 GB/T19355-2003钢铁结构耐腐蚀防护锌和铝覆盖层指南 3定义、型号 3.1定义 下列定义适用于本标准 3.1.1 支架 用于支承光伏电池组件的系统。由金属材料制作的立柱、支撑、梁、轴、导轨以及附件等构成，为了跟踪太阳的轨迹还可能配有传动和控制部件。 3.1.2 固定支架 倾角和方位角不可调整的支架。 3.1.3 单轴跟踪支架
光伏电站土建施工验收标准
光伏电站建、构筑物施工验收标准
光伏电站建、构筑物施工验收标准 1目的范围 为加强公司项目建设规范化、标准化，健全项目建设管理，保证项目建设质量，制定本标准。 本标准适用于公司新建、改建和扩建光伏电站项目建（构）筑物的施工验收。 2规范性引用文件 《建筑工程施工质量验收统一标准》50300-2001 《建筑地基基础工程施工质量验收规范》50202-2002 《砌体工程施工质量验收规范》50203-2002 《钢筋混凝土结构工程施工质量验收规范》50204-2002 《普通混凝土用砂质量标准及检验方法》52－92 《屋面工程施工质量验收规范》50207-2002 《建筑地面工程施工质量验收规范》50209-2002 《建筑装饰装修工程施工质量验收规范》50210-2001 《建筑给水排水及采暖工程施工质量验收规范》50242-2002 《建筑电气工程施工质量验收规范》50303-2002 《电气装置安装工程电气设备交接试验标准》 50150 3验收标准及施工要求 3.1土方开挖 3.1.1土方开挖前，应摸清地下管线等障碍物，并应根据施工方案的要求，将施工区域内的地上、地下障碍物清除和处理完毕。 3.1.2建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格，并办完预检手续。 3.1.3熟悉图纸，做好技术交底。 3.1.4基坑、基槽、管沟和场地的基土土质必须符合设计要求。 3.1.5允许偏差项目 1 / 20
3.1.6土方开挖的顺序、方法必须与设计工况相一致，并遵循“开槽支撑，先支撑后挖，分层开挖，严禁超挖”的原则。 3.1.7基坑(槽)、管沟的挖土应分层进行。在施工过程中基坑(槽)、管沟边堆置土方不应超过设计荷载，挖方时不应碰撞或损伤支护结构、降水设施。 3.1.8基坑(槽)、管沟土方施工中应对支护结构、周围环境进行观察和监测，如出现异常情况应及时处理，待恢复正常后方可继续施工。 3.1.9施工过程中容易出现的质量问题及问题分析： 基坑(槽)回填土沉陷(基坑、槽回填土局部或大片出现沉陷，造成散水坡空鼓下沉)。 3.1.9.1产生原因: 3.1.9.1.1基坑槽中的积水淤泥杂物未清除就回填，或基础两侧用松土回填，未经分层夯实。 3.1.9.1.2 基槽宽度较窄，采用手工夯填，未达到要求的密实度。 3.1.9.1.3回填土料中干土块较多，受水浸泡产生沉陷，或采用含水量大的粘性土、淤泥质土、碎块草皮作填料，回填密实度不符合要求。 3.1.9.1.4回填土采用水沉法沉实，密实度大大降低。 3.1.9.2防治措施:回填之前排净槽中积水，将淤泥、松土、杂物清理干净。回填土按要求采取严格分层回填、夯实。控制土料中不得含有直径大于5的土块及较多的干土块，严禁用水沉法回填土料。 3.2土方回填 3.2.1压实填土包括分层压实和分层夯实的填土。当利用压实填土作为建筑工程的地基持力层时，在平整场地前，应根据结构类型、填料性能和现场条件等，对拟压实的填土提出质量要求。未经检验查明以及不符合质量要求的压实填土，均不得作为建筑工程的地基持力层。 3.2.2土方回填前应清除基底的垃圾、树根等杂物，抽除坑穴积水、淤泥，验收基底标高。如在耕植土或松土上填方，应在基底压实后再进行。 3.2.3 对填方土料应按设计要求验收后方可填入。
光伏支架技术要求
光伏支架技术要求 支架对于我们来说并不陌生，在生活的每个角落，只要你稍加注意，就会有支架的出现，下面南通正道就详细为你介绍一下光伏支架的几种常见形式。 （1）方阵支架采用固定支架，光伏阵列的最佳倾角为36°，共1429个支架， （2）光伏组件的支撑依据风荷载按照能够抵抗当地50年一遇最大风速进行设计，支架应按承载能力极限状态计算结构和构件的强度、稳定性以及连接强度。 （3）支架设计应考虑在安装组件后，组件最低端离地高度应满足光伏电站设计规范要求，在确保安全的前提下既经济合理，又方便施工。 （4）要充分考虑现场对光伏发电对支架距离地面最小距离的要求，具体数值要经招标人确认。 （5）钢材、钢筋、水泥、砂石料的材质应满足国家标准。 （6）光伏电池组件安装采用压块式固定在组件框架上,为防止腐蚀冷弯薄壁型钢，螺栓、螺母材质为Q235B热浸镀锌，厚度不小于65μm；与冷弯薄壁型钢相联接的所有螺栓也Q235B热浸镀锌；导槽与组件之间的连接螺栓直径为不小于M8。热浸镀锌满足《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002中规定，防腐寿命不低于25年，并提供抗腐蚀性测试报告。 （7）光伏组件光伏支架承受的基本风压应不小于0.4kN/m2。 （8）支架冷弯薄壁型钢檩条满足最大变形量不超过L/200，构件的允许应力比不大于0.9。 （9）钢支撑结构系统的变形量应满足《光伏发电站设计规范》 （GB50797-2012）、“钢结构设计规范（GB50017-2003）”和“钢结构工程施工质量验收规范（GB50205-2001）”。 （10）支架系统抗震等级等应满足《光伏发电站设计规范》（GB50797-2012）以及《建筑抗震设计规范》（GB50011-2012）的要求。 （11）支架与支架基础之间采用螺栓连接形式或预埋件焊接形式，安装完成后的防腐处理由投标人负责，连接螺栓的大小由投标人负责设计。 （12）支架应预留汇流箱安装支撑件，汇流箱规格待定（汇流箱不在供货范
光伏支架基础
中广核哈密光伏并网发电站三期30MWp项目光伏支架基础施工方案 编写： 审核： 批准： 长沙市建设工程集团有限公司 日期：2013年8月
目录 1.适用范围 2.编制依据 3.工程概况及主要工程量 4.作业人员的资格和要求 5.主要机械及工器具 6.施工准备 7.作业程序 8.作业方法、工艺要求及质量标准 9.工序交接及成品保护 10.危险源辨识及防护措施 11.安全和文明施工措施 12.环境管理
1.适用范围 本方案适用于中广核哈密并网光伏发电站三期30MWp项目支架基础施工。 2.编制依据 2.1《30MWp区水平面投影布置图》HMG 3.S-ZT-02 2.2《电池组件支架基础平面布置图》HMG 3.S-JG.zj-2 2.3《电力建设安全健康与环境管理工作规定》2002年版 2.4《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002 2.5《建筑地基基础工程施工质量验收规范》GB50202-2002 2.6《混凝土结构工程施工质量验收规范》GB50204-2002 2.7《钢筋焊接及验收规程》JGJ 18-2003 2.8工程建设标准强制性条文（房屋建筑部分）建标【2002】219号 2.9合同文件 3.工程概况及主要工程量 3.1工程概况 本工程为中广核哈密并网光伏三期30MWp发电工程，设计共30个方阵，其中1区-10区相邻阵列（东西向）间距0.5m，高差东西向不大于125mm，11区-30区相邻阵列（东西向）间距1.0m，高差（东西向）不大于250mm，道路两侧处阵列高差（东西向）高差均不大于1000mm。单个支架东西向坡度倾斜应控制在1%以内。按照水土保持要求，光伏场地不得大面积平整，局部沟壑及土包根据现场情况的需要进行削平补齐，场区高程根据现场实际情况确定。支架条形基础为 2600*400*400mm的长方体钢筋混凝土结构，受力筋为4根HPB235φ10圆钢，并用HPB235φ6圆钢间距300mm进行绑扎固定，混凝土采用哈密西部建设有限责任公司供给的商品混凝土，强度等级：C35。混凝土四周表面均做防腐处理，回填后露出地面150mm。每一子阵共8个条基，每一区共912个条基，30区共27360个条基。 3.2主要工程量（概量） 4.1参加作业人员的资格要求：
光伏系统支架的设计方案
新能源科学与工程学院 光伏系统设计与施工 课程设计 学院：新能源科学与工程学院 专业班级： 学生姓名：名字就不告诉你们了 学号： 指导教师： 实施时间：2013.11.18—2013.11.22 项目课程成绩：
课程设计是《光伏系统设计与施工》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。在整个教学计划中，它也起着培养学生独立工作能力的重要作用。 课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出设计和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。所以，课程设计是培养学生独立工作能力的有益实践。 通过课程设计,学生应该注重以下几个能力的训练和培养： 1. 查阅资料，选用公式和搜集数据(包括从已发表的文献中和从生产现场中搜集)的能力； 2. 树立既考虑技术上的先进性又考虑经济上的合理性正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力； 3. 用简洁的文字或清晰的图表来表达自己设计思想的能力； 4.综合运用了以前所学的各门课程的知识（高数、CAD制图、机械制图、计算机等等）使相关学科的知识有机地联系起来； 5.运用太阳能光伏发电系统设计与施工中的知识解决工程中的实际问题。 二、课程设计日程安排： 实施时间实习内容安排地点 2013年11月18日讲解任务、设计原理及要求主附西多媒体5 2013年11月19日学生选定实验室电池组件对其长度及质 量进行测量，讲解参观学习实验室屋顶 及学习地面电站支架，对关键部位的连 接进行深入观测。 主A210教室 2013年11月20日针对新余地区的光伏并网电站，对给定 的电池组件进行荷载计算，包括风压荷 载计算，下载相关支架图片手绘制图纸 主A210教室 2013年11月21日出具图纸（用CAD制图），打印报告， 请指导教师批阅并给出评语 主A210教室 2013年11月22日提交设计书、答辩报告书、分组交叉答 辩 主A210教室
光伏发电工程验收规范
光伏发电工程验收规范 1总则 1.0.1为确保光伏发电工程质量，指导和规范光伏发电工程的验收，制定本规范。 1.0.2本规范适用于通过380V及以上电压等级接人电网的地面和屋顶光伏发电新建、改建和扩建工程的验收，不适用于建筑与光伏一体化和户用光伏发电工程。 1.0.3光伏发电工程应通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段的全面检查验收。 1.0.4各阶段验收应按要求组建相应的验收组织，并确定验收主持单位。 1.0.5光伏发电工程的验收，除按本规范执行外，尚应符合国家现行有关标准的规定。 2术语 2.0.1光伏发电工程photovoltaic power project 指利用光伏组件将太阳能转换为电能、并与公共电网有电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。 2.0.2光伏电站photovoltaic power station 指利用光伏组件将太阳能转换为电能、并按电网调度部门指令向公共电网送电的电站，由光伏组件、逆变器、线路、开关、变压器、无功补偿设备等一次设备和继电保护、站内监控、调度自动化、通信等二次设备组成。 2.0.3光伏发电单元photovoltaic power unit 光伏电站中，以一定数量的光伏组件串，通过直流汇流箱多串汇集，经逆变器逆变与隔离升压变压器升压成符合电网频率和电压要求的电源。这种一定数量光伏组件串的集合称为光伏发电单元。 2.0.4观感质量quality of appearance 通过观察和必要的量测所反映的工程外在质量。
2.0.5绿化工程plant engineering 由树木、花卉、草坪、地被植物等构成的植物种植工程。 2.0.6安全防范工程security and protection engineering 以保证光伏电站安全和防范重大事故为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能（或其组合）的系统而实施的工程。 3基本规定 3.0.1工程验收依据应包括下列内容： 1国家现行有关法律、法规、规章和技术标准。 2有关主管部门的规定。 3经批准的工程立项文件、调整概算文件。 4经批准的设计文件、施工图纸及相应的工程变更文件。 3.0.2工程验收项目应包括下列主要内容： 1检查工程是否按照批准的设计进行建设。 2检查已完工程在设计、施工、设备制造安装等过程中与质量相关资料的收集、整理和签证归档情况。 3检查施工安全管理情况。 4检查工程是否具备运行或进行下一阶段工作的条件。 5检查工程投资控制和资金使用情况。 6对验收遗留问题提出处理意见。 7对工程建设作出评价和结论。 3.0.3工程验收结论应经验收委员会（工作组）审查通过。 3.0.4当工程具备验收条件时，应及时组织验收。未经验收或验收不合格的工程不得交

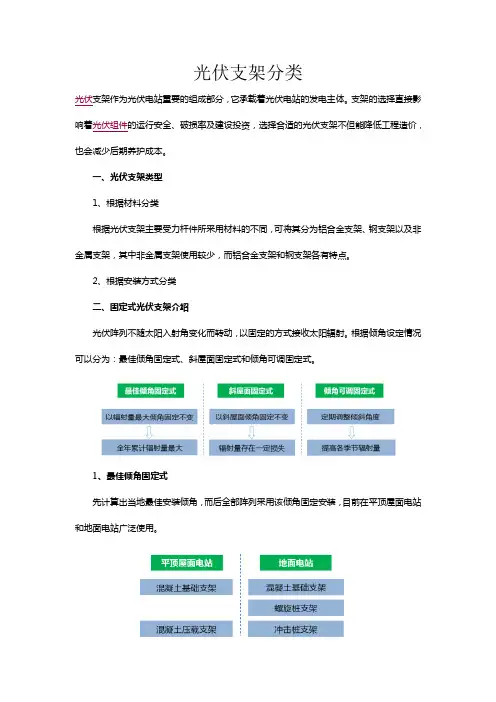

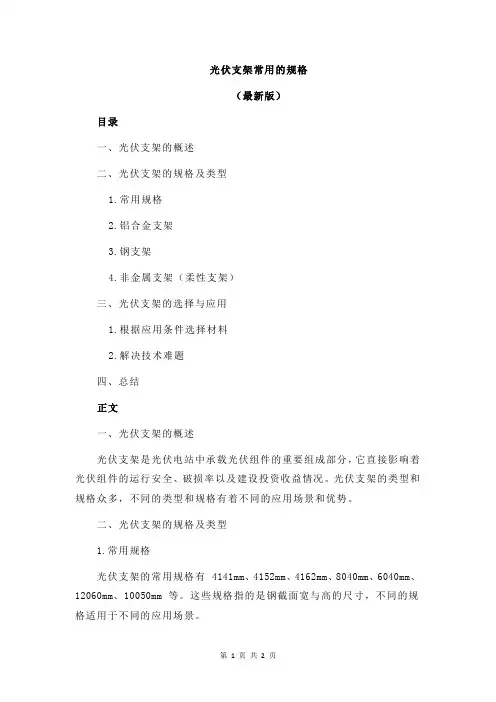

光伏支架分类
