九年级下册物理欧姆定律专题练习（解析版）

一、初三物理欧姆定律易错压轴题（难）

1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。

(1)如图甲是小红同学连接的实物电路图。图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；

(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值?R L滑动变阻器变化的阻值______________?R滑(选填“大于”、“小于”或“等于”)；

(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；

A．如果只更换电源，则更换的电源电压范围是4～8V

B．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9V

C．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4A

D．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω

(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。

①将滑动变阻器滑片P移到最右端，闭合开关，记录此时电流表示数为I1；

②再将滑动变阻器滑片P移到__________，记录此时电流表示数为I2；

③滑动变阻器的最大阻值R滑动=__________(用测出的物理量和已知量的字母表示)。

【答案】滑动变阻器断路 12.7 小于左 C 最左端

()

210

1

-

I I R

I

【解析】

【分析】

【详解】

(1)[1]电压表测小灯泡两端的电压，所以电压表应该和小灯泡并联，如下图：

(2)[2]若灯短路，电流表有示数，若灯断路，电压表有示数，但题意中电流表和电压表均无示数，故假设不成立；若滑动变阻器短路，则电流表和电压表均有示数不符合题意，则电路故障为滑动变阻器断路。

(3)[3]由图可知，当小灯泡正常发光时，电流是0.3A，小灯泡正常发光时的电阻为

3.8V

12.7Ω

0.3A

U

R

I

==≈

[4]当小灯泡正常发光时，滑动变阻器的电阻为

9V-3.8V

17.3Ω

0.3A

U

R

I

==≈

滑

滑

由图可知，当小灯泡的电压为3V时，电流约为0.25A，此时小灯泡的电阻约为

1

1

1

3V

12Ω

0.25A

U

R

I

===

滑动变阻器的电阻为

2

9V-3V

24Ω

0.25A

U

R

I

===

滑2

滑2

则灯的电阻的变化量为

1

-12.7Ω-12Ω0.7Ω

L

R R R

?===

滑动变阻器阻值变化量为

2-

24Ω-17.3Ω 6.7ΩR R R ?===滑滑滑

所以滑动变阻器阻值变化量大于小灯泡电阻的阻值变化量。

(4)[5]将定值电阻从10Ω换成20Ω，定值电阻阻值变大，为了保证定值电阻两端电压不变，滑动变阻器电阻也要变大，所以滑片应该向左移动。

[6]当定值电阻阻值最大时，滑动变阻器的阻值最大，此时电路中的电流为

4V 0.1A 40Ω

U I R === 所以可以小于0.4A ，故C 错误，C 符合题意。

(4)[7]第二步，应该让定值电阻和滑动变阻器的全部并联并保证电压还等于电源电压，故应该将滑片移动到最左端。

[8]流过定值电阻的电流为

021-I I I =

电源电压为

()00210-U I R I I R ==

滑动变阻器的最大阻值为

()21011

-I I R U R I I =

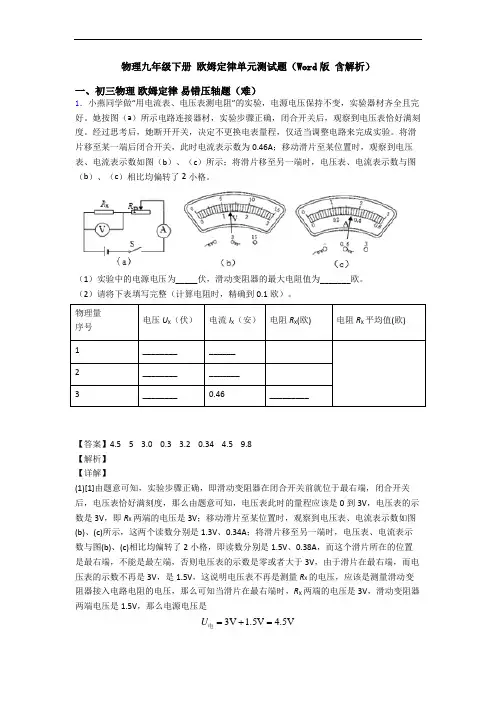

= 2．小燕同学做“用电流表、电压表测电阻”的实验，电源电压保持不变，实验器材齐全且完好。她按图（a ）所示电路连接器材，实验步骤正确，闭合开关后，观察到电压表恰好满刻度。经过思考后，她断开开关，决定不更换电表量程，仅适当调整电路来完成实验。将滑片移至某一端后闭合开关，此时电流表示数为0.46A ；移动滑片至某位置时，观察到电压表、电流表示数如图（b ）、（c ）所示；将滑片移至另一端时，电压表、电流表示数与图（b ）、（c ）相比均偏转了2小格。

（1）实验中的电源电压为_____伏，滑动变阻器的最大电阻值为_______欧。

（2）请将下表填写完整（计算电阻时，精确到0.1欧）。

物理量

序号

电压U X （伏） 电流I X （安） 电阻R X (欧) 电阻R X 平均值(欧) 1

________ ______ 2 ________ _______

【答案】4.5 5 3.0 0.3 3.2 0.34 4.5 9.8

【解析】

【详解】

(1)[1]由题意可知，实验步骤正确，即滑动变阻器在闭合开关前就位于最右端，闭合开关后，电压表恰好满刻度，那么由题意可知，电压表此时的量程应该是0到3V ，电压表的示数是3V ，即R X 两端的电压是3V ；移动滑片至某位置时，观察到电压表、电流表示数如图(b)、(c)所示，这两个读数分别是1.3V 、0.34A ；将滑片移至另一端时，电压表、电流表示数与图(b)、(c)相比均偏转了2小格，即读数分别是1.5V 、0.38A ，而这个滑片所在的位置是最右端，不能是最左端，否则电压表的示数是零或者大于3V ，由于滑片在最右端，而电压表的示数不再是3V ，是1.5V ，这说明电压表不再是测量R X 的电压，应该是测量滑动变阻器接入电路电阻的电压，那么可知当滑片在最右端时，R X 两端的电压是3V ，滑动变阻器两端电压是1.5V ，那么电源电压是

3V 1.5V 4.5V U =+=电

[2]将滑片移至某一端后闭合开关，此时电流表示数为0.46A ，可知R X 的大小是 x 4.5V 9.8Ω0.46A

R =≈ 那么当滑片在最右端时，电路中的电流大小是 3V 0.3A 9.8Ω

I =≈ 滑动变阻器的最大电阻值是 1.5V 5Ω0.3A R =

=滑 (2)[3][4]当R X 两端的电压是3V 时，电流I X 是

x 3V 0.3A 9.8Ω

I =≈ [5][6]当滑动变阻器的电压是1.3V 时，R X 两端的电压是

x 4.5V -1.3V 3.2V U ==

流过R X 的电流是0.34A ；

[7][8]从表中可以看到，当电流是0.46A 时，滑片在最左端，R X 两端的电压等于电源电压的大小，即x 4.5V U =，此时R X 的电阻大小是

x 4.5V 9.8Ω0.46A

R =≈

3．为了节能，正明中学为教室安装了光控照明系统，有效避免了“长明灯”的现象．光控系统用光敏电阻控制，光敏电阻是阻值随着光的照度改变而发生变化的元件（光越强，照度

越大，照度的单位为1x）．某光敏电阻R P在不同照度下的阻值如下表：

（1）根据表中数据，请在如图坐标纸中描绘出光敏电阻随照度变化的图线_____．其阻值随照度变化的规律是______；

（2）如图所示，当1、2间电压上升至4V时，控制电路自动启动照明电路．请利用所给器材在如图虚线框内设计一个电路______，给1、2两端提供电压，并要求当天色渐暗照度降至1.0（lx）时，照明电路启动．（控制电路对你所设计电路无影响）

器材：电源（电压为6V），开关S及导线若干，其他器材如下表．

在你所设计的电路中，电阻箱的阻值应调至______kΩ；

（3）某同学在对所设计的电路进行调试时，发现照明电路过早启动．请你提出一个可行的解决办法：______．

【答案】光敏电阻的阻值随光照强度的增大而减小

10 增大电阻箱R的阻值

【解析】(1)根据表格中的数据在图1中先描点，再用平滑的曲线连线，如图1所示：

从图1可知，光敏电阻的阻值随照度变化的规律是：光敏电阻的阻值随光照强度的增大而减小。

(2)电路如图2所示。

控制开关自动启动照明系统，给1、2两端提供电压,要求当天色渐暗照度降低至 1.0(1x)时启动照明系统，即此时光敏电阻阻值为20kΩ，其两端电压为4V，而电源电压为6V，所以应串联一个电阻分担一部分电压，则电阻箱两端的电压为6V?4V=2V，根据串联分压可

知：

2042

21

U R V

U R R V

====

光光

箱箱箱

，所以电阻箱的阻值为10kΩ。(3)照明电路过早启动，必

须想办法让光敏电阻的阻值降低，则光敏电阻分担的电压减小，而电源电压不变，所以电阻箱分担的电压增大，则电阻箱的阻值应该增大。

点睛：照明电路过早启动，必须想办法让光敏电阻的阻值降低，而电源电压不变，根据串联分压的关系判断出电阻箱阻值的变化即可。

4．小红按图甲所示的电路探究电流跟电压的关系．

（1）根据图甲，将图乙中的实物电路连接完整_______．（要求变阻器滑片向右移动时，电流表的示数变小）

（2）正确连接电路后，闭合开关．

①若发现电流表和电压表的示数都很大，这说明小华在实验操作上存在的问题是

_________；

②若电压表示数约为3V，但无论怎样移动变阻器滑片，电流表示数始终为0，则电路中出现的故障可能是___________________；

（3）排除故障后，调节变阻器的滑片，测出通过电阻R的电流值和对应的电压值如下表，分析表中的数据可得出的结论是：________________________________；

（4）为了使上述实验结论更具有普遍性，你认为还应进行下列的哪一项操作？答：

_____________________．

A．换用电压不同的电源再做实验

B．换用阻值不同的电阻再做实验

【答案】滑动变阻器的阻值没有在最大值

处电阻断路电阻一定时，电流与电压成正比 B

【解析】

【分析】

滑动变阻器与定值电阻串联，滑片向右移，电路中的电阻变大，电流减小，故滑动变阻器应将左半段接入电路中；电流表示数为零说明电路断路，电压表有示数说明电压表和电源连接的部分电路正常；物理实验中，使结论更具普遍性的方法是多做几次实验．

【详解】

(1)①滑动变阻器与定值电阻串联，当变阻器滑片向右移动时，电流表的示数变小，即滑片向右移动时电阻变大，又上面已接D，故下面接A；

②电源使用两节干电池，故电压表选用0～3V量程，与定值电阻并联；

如图所示：

(2)①为保护电路，在连接电路时，开关应当处于断开状态；闭合开关前滑动变阻器应处于最大阻值状态，而本题中电流表和电压表的示数都很大，说明滑动变阻器的阻值没有在最大值处；

②电流表的示数为零说明电路中有断路，再根据电压表的示数判断出电路故障．电压表示数为3V等于电源电压，说明电压表的两个接线柱和电源连接的部分没有断路，所以故障是电阻断路了；

(3)在表中：导体的电阻一定，导体两端的电压从1V到2V再到3V，相对应的，导体中的电流从0.1A到0.2A再到0.3A.电压增加几倍，电流也增加几倍，故得结论：在电阻一定时，电流与电压成正比；

(4)换用阻值不同的电阻，多进行几次实验可避免实验的偶然性，使结论更具普遍性，故选B．

故答案为(1)如上图；(2)①滑动变阻器的阻值没有在最大值处；②电阻断路；(3)电阻一定

时，电流与电压成正比；(4)B．

【点睛】

电压表与定值电阻并联；为保护电路，闭合开关前，滑动变阻器滑片应位于最大阻值处；探究电流与电压、电阻的关系时，要用到控制变量法．

5．王小军同学用如图所示实物电路研究小灯泡的电阻，已知小灯泡上标有“3 V”字样。

(1)图中部分导线已连好，请用笔画线代替导线将电路连接完整。 ___

(2)根据实物图在虚线方框内画出实验电路图。____

(3)将滑动变阻器的滑片移到某位置时，电路中电流表示数为0.2 A，电压表的示数如图所示，则电压表示数为________V，此时灯丝的电阻为________Ω。

(4)改变滑动变阻器的电阻，经多次实验，测得多组电压、电流值如表所示，请根据表中数据，在如图中作出小灯泡的U－I图象。_____

【答案】 2.512.5

【解析】

【详解】

（1）滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：

（2）先画出电源，从电源的正极出发，依次画出开关、滑动变阻器、灯泡、电流表回到负极，然后把电压表并联在灯泡两端，如下图所示：

（3）由图3可知，电压表的量程为0～3V，分度值为0.1V，灯泡两端的电压为2.5V，

由I=可知，此时灯丝的电阻R===12.5Ω

6．小桃在做“探究电流与电阻的关系”实验时，连接实物电路如图，电源电压为3V。

数据序号123456

电流I/A0.400.190.130.140.080.07

电阻R/Ω51015202530

(1)连接实物电路前，开关应_________；电路接通前，滑动变阻器的滑片P应置于滑动变阻器的______端(填“A”或“B”)；电路中滑动变阻器起到了保护电路元件安全和_______的作用；

(2)闭合开关后无论怎样移动滑动受用器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，小桃猜想这可能是由电路中的元件________(填元件的字母代号)发生________故障引起的；

(3)故障排除后，小桃得到的实验数据如表所示，这些数据中有一组是明显错误的，跟其他数据的规律完全不同，可能是读取这组数据时粗心所引起的。分析时需要把它别除。错误数据是第_______组；(填数据序号)

(4)剔除错误数据后，小桃得到的结论是：电压一定时，导体中的电流与导体的电阻成

________比；

(5)小桃和其他组的小田交流时发现，两细同学收集数据的方案不同：

小桃的方案：收集电压为3V时，电流与电阻的关系的几组数据，比较电流与电阻的关系

了；

小田的方案：收集电压分别为1V、2V、3V的三个小组电流与电阻的关系的多组数据，比较电流与电阻的关系；

你认为_____________的方案更合理。

【答案】断开A改变电路电流和电压R2断路 4 反小田

【解析】

【分析】

【详解】

(1)[1]为了保证电路安全，连接实物电路前，开关必须断开。

[2]电路接通前，滑动变阻器的滑片P应远离下接线柱，置于滑动变阻器的最大阻值处，即图中的A端。

[3]滑动变阻器因为可以通过改变电阻丝的接入长度来改变接入阻值，所以可以起到保护电路元件安全和改变电路中电流和电路两端电压的作用。

(2)[4][5]电流表示数几乎为零，说明电路故障为断路，电压表示数接近3V，说明电压表与电源在电路中，则故障为R2断路。

(3)[6]在“探究电流与电阻的关系”实验时，需要保持定值电阻R2两端电压一定，更换定值电阻，分析表中数据发现，第4次实验定值电阻的阻值大于前面三次，但是通过的电流大

于第三次通过的电流，根据

U

I

R

可知，当电阻两端电压一定时，导体的电阻越大，通过

的电流应该越小才对，所以第4次实验的数据是错误的。

(4)[7]剔除错误数据后，分析表中数据发现，随着电阻的增大，通过的电流越小，可得到结论：电压一定时，导体中的电流与导体的电阻成反比。

(5)[8]分别收集不同定值电阻两端的电压分别为1V、2V、3V的三个小组电流与电阻的关系的多组数据，比较电流与电阻的关系，这样得出的结论更具有普遍性，所以小田的方案更合理。

7．利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω．

（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整．

（_______）

（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）．

（3）闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示

数．如果电路连接完好，只有一个元件有故障，该故障是______．

（4）排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻R x 的I-U 图象，如图丙所示．由图象可得R x =______Ω．

（5）如图丁所示的实验电路图，不能够得出定值电阻R x 阻值的电路是______．

【答案】见解析所示 B 滑动变阻器断路 4 B

【解析】

【分析】

【详解】

第一空．由甲图可知电流表与电阻R x 串联，由图丙可知电路最大电流为0.6A ，因此应选择0~0.6A 量程接线柱连接，则实物图如下：

；

第二空．闭合开关前为保证电路用电器安全应将滑动变阻器调至最大阻值，即应将滑动变阻器的滑片置于B 端；

第三空．闭合开关，电压表和电流表均无示数，说明电路故障为断路，把电压表分别接在a 、b 之间，电压表与电源串联，有示数说明a 、b 之间无故障；接在a 、c 之间，电压表无示数，说明a 、c 段被断路，b 、c 之间，电压表有示数，说明不是a 、c 段断路，因此，故障出现在b 、c 之间的滑动变阻器上，即滑动变阻器断路；

第四空．由图丙可知电压为2V 时，电流为0.5A ，则R x 阻值为：

2V =4Ω0.5A

x U R I == ； 第五空．由欧姆定律U R I =

知要得到R x 阻值需要知道其两端的电压和电流，A 图R 与R x 串联，电压表测电源电压，电流表测电路电流，由电流表示数乘以R 阻值，即可得R 两端电压，由串联分压可得，电源电压减R 两端电压，即可得R x 两端电压，R x 两端电压除以电路电流即可得R x 阻值；B 图R 与R x 并联，电压表测电源电压，电流表测R 支路电流，由并联电路各支路电压等于总电压可得R x 两端电压，但不知道电流，因此不可得R x 阻值；C 图R 与R x 并联，电流表分测R 支路电流和干路电流，由并联分流可知用干路电流减R 支路电流可得R x 支路电流，用R 支路电流乘以R 电阻，即可得R 支路电压，因为并联电路各支路电压等于总电压，所以R x 支路电压等于R 支路电压，即可得R x 阻值；D 图滑动变阻器与R x

串联，电压表测滑动变阻器电压，电流表测电路电流，将变阻器滑片移动到任意位置此时记录电压表示数为U 1，电流表示数为I 1，由串联分压可知：

x 1R U U U +=

即

1x 1I R U U += ①

改变变阻器滑片位置，记录电压表示数为U 2，电流表示数为I 2，由串联分压可知： x

'2R U U U += 即

2x 2I R U U +=②

联立①②两式，即可得R x 阻值．

8．小明同学做测量小灯泡电阻的实验，所用小灯泡的额定电压为2.5V 实验电路连接如图甲所示。

(1)正确连接电路后，闭合开关，发现小灯不亮，电流表、电压表均有示数。接下来他应该进行的操作是_____(只填字母)。

A ．检查电路是否通路

B ．更换小灯泡

C ．移动滑动变阻器的滑片

(2)某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V ，想得到小灯泡在额定电压下的电阻值，应将滑片向_____(填“左”或“右” )移动。

(3)小灯泡在额定电压下的电流，如图乙所示，此时小灯泡的灯丝电阻为_____Ω(结果保留一位小数)。

(4)他第一次测量时，电压等于2.5V ，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下调，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量数据及计算出每次的电阻如表。 数据序号 1

2 3 4 5 6 7 电压U /N 2.5

2.1

3.7 2.3 0.9 0.5 0.1 电流I /A / 0.26

0.24 0.21 0.15 0.16 0.05 电阻R /Ω /

8.1 7.1 6.2 4.7 3.1 2.0

由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，灯丝的电阻随_____。

(5)整理器材时，小明发现滑动变阻器的滑片左侧部分比滑片右侧部分热，其原因是_____。

(6)小明做完实验后，又设计了一个利用已知最大阻值为R 0的滑动变阻器，来测额定电流为I 额的小灯泡(灯丝电阻随温度变化)额定功率的方案，电路图如图丙所示。

①只闭合开关_____，调节R 1滑片，使小灯泡正常发光，电流表示数为I 额。

②只闭合开关S 、S 2，保持R 1滑片不动，调节R 0的滑片到最右端，电流表的示数为I 。 ③只闭合开关S 、S 2，将_____的滑片滑到最右端，将_____的滑片滑到最左端，电流表的示数为I ′。

④小灯泡额定功率的表达式为P 额＝_____(用R 0、I 额、I 、I ′表示)。

【答案】C 左 8.3 温度的降低而变小 滑片左侧部分连入电路中，有电流通过，电流的

热效应使这部分电阻丝的温度升高 S 、S 1 R 0 R 1 200

0I R I I R I R I

''?-额额﹣（） 【解析】

【详解】 (1)[1]正确连接电路后，闭合开关，电流表、电压表均有示数，则电路为通路，发现小灯不亮，说明电路的电流过小，故接下来他应该进行的操作是移动滑动变阻器的滑片，C 符合题意；

(2)[2]某次测量时，滑动变阻器的滑片移动到某一位置，电压表的示数为2.2V ，想得到小灯泡在额定电压下的电阻值，即电压为2.5V ，应增大灯的电压减小变阻器的电压，由分压原理，应将滑片向左移动；

(3)[3]小灯泡在额定电压下的电流，如图乙所示，电流表分度值为0.02A ，电流为0.3A ，由欧姆定律，此时小灯泡的灯丝电阻为：

2.5V 8.3Ω0.3A

U R I ==≈ (4)[4]由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同；由P UI ＝知，灯的电压越低，通过的电流越小，灯的功率越小（由表中数据知灯的电阻越小），灯的温度越低，即灯丝的电阻随温度的降低而变小；

(5)[5]整理器材时，小明发现滑动变阻器的滑片左侧部分比滑片右侧部分热，其原因是：滑片左侧部分连入电路中，有电流通过，电流的热效应使这部分电阻丝的温度升高；

(6)①[6]只闭合开关S 、S 1，调节R 1滑片，使小灯泡正常发光，电流表示数为I 额。 ③[7][8]只闭合开关S ，S 2，将R 0的滑片滑到最右端，将R 1的滑片滑到最左端，电流表的示数为I ′。

④[9]在①中，灯与变阻器串联，灯正常发光；在②中，R 0的最大电阻与变阻器R 1串联，在③中，为R 0的简单电路，由欧姆定律，电源电压为：0U I R '＝；在②中，由电阻的串联

和欧姆定律，变阻器R 1串连入电路的电阻：

001I R R R I

'=-滑 在①中，由欧姆定律和串联电路的规律，灯的额定电压为： 000I R U I R I R I

''?-额额＝﹣（） 小灯泡额定功率的表达式为： 2000I R P U I I I R I R I ''?-额额额额额＝＝﹣（

）

9．在探究电流与电阻关系的实验中，所用器材如下：蓄电池（6V ）、电流表、电压表、定值电阻（5Ω、10Ω、15Ω各一只）、开关、滑动变阻器（1.5A 20Ω）、导线若干．

（1）请你帮助小军按图甲所示的电路图连接图乙的实物电路，要求滑动变阻器的滑片移动到右端时接入电路中的阻值最大．

（___）

（2）补接后小军先将5Ω电阻接入电路，移动滑动变阻器的滑片，使电压表示数为2V ，电流表示数如图丙．请读出示数：_____A ．

（3）当小军将10Ω电阻换接成15Ω电阻后，发现无论怎样移动滑动变阻器的滑片，都不能使电压表示数仍为2V ，分析其原因可能是_____（答出一种情况即可）．

（4）小军完成此实验后，想利用原有器材进行”伏安法测电阻“的实验．电路连接正确后闭合开关，发现电流表无示数，电压表示数为6V ，你认为发生故障的原因是_____．

（5）排除故障后，将滑片P 移到某一位置时，两表读数如图丁所示，小军计算得出所测电阻的阻值R ＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．

【答案】 0.4 定值电阻两端的电压保持太低 定值电阻断路 5 不可靠 没有多次测量求出平均值以减小误差

【解析】

【分析】

（1）滑动变阻器与电阻串联接入电路中，根据滑动变阻器的接法连接滑动变阻器；

（2）根据电流表的量程和分度值读数；

（3）换接15Ω电阻时，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，所需滑动变阻器的阻值更大，电压表的示数无法达到2V，可能是滑动变阻器的阻值太小或是定值电阻两端的电压保持太低或是电源电压太高造成；

（4）定值电阻和滑动变阻器串联，电压表测定值电阻两端电压，当定值电阻断路时，电压表与电路串联，分担电源电压．

（5）在测量电阻的实验中，应通过滑动变阻器改变电路中的电流，多次测量求平均值，以减小实验的误差．

【详解】

（1）滑动变阻器与电阻串联接入电路中，滑动变阻器的滑片移动到右端时接入电路中的阻值最大，则应连接左下接线柱；如图：

；

（2）电流表的量程为0﹣0.6A，分度值为0.02A，则读数为0.4A；

（3）换接15Ω电阻时，根据串分压的知识，电压表的示数变大，为使电压表的示数不变，所需滑动变阻器的阻值更大，电压表的示数无法达到2V，可能是滑动变阻器的阻值太小或是定值电阻两端的电压保持太低或是电源电压太高造成；

（4）被测电阻断路时，电压表与电路串联，分担电源电压，示数为电源电压，电流表无示数；

（5）由图丙知：电压表量程为0～3V，分度值为0.1V，示数为U＝1V，电流表量程为0～

0.6A，分度值为0.02A，示数为I＝0.2A，所以

1V

5Ω

0.2A

U

R

I

===；

这个结果不可靠，应多次测量求平均值，以减小实验的误差．

10．如图甲是阳阳同学设计的根据欧姆定律测电阻的实验电路．

（1）检查无误后，闭合开关．他将滑片P向左滑动时，电压表示数将_____（选填“增大”、“减小”或“不变”）；当P滑到某一位置时，两表读数如图乙所示，由此可知电阻R＝_____Ω．你认为这个结果可靠吗？_____，理由是_____．

（2）做完测电阻实验后，阳阳发现桌上还有一个标有额定电流I额的小灯泡和两个开关，一个已知阻值为R0的定值电阻，他想：能否在不用电流表的情况下测定小灯泡的额定功率呢？通过与同学讨论，他设计出了如图丙所示的电路图，并完成了小灯泡额定功率的测量．具体操作是：

①闭合开关_____，断开开关_____，移动滑动变阻器的滑片，使电压表的示数为_____；

②保持滑动变阻器的滑片位置不动，断开开关_____，闭合开关_____，读出此时电压表示数为U；

③小灯泡的额定功率P额＝_____（用已知量和所测物理量符号表示结果）．

【答案】增大10不可靠只测了一组数据数据，误差较大 S、S1 S2 I额R0 S1 S、S2（U﹣I额R0）I额

【解析】

【分析】

（1）判断将滑片P向左滑动时，变阻器接入电路中的电阻变化，由分压原理，确定变阻器的电压变化，由串联电路电压的规律，判断电压表示数的变化；根据电表小量程读数，由

欧姆定律

U

I

R

，求电阻大小：为提高测量的准确度，要多次测量取平均值．

（2）当通过灯的电流为I额时，灯正常发光，根据串联电路电流的规律和欧姆定律，定值电阻的电压为I额R0，故应闭合开关S、S1，断开S2，使电压表测定值电阻的电压，移动变阻器的滑片，当电压表示数为I额R0，灯正常发光；保持滑片的位置不变，通过开关的转换，使电压表测定值电阻与灯串联的总电压U，因电路的连接关系没有变化，各电阻的大小和电压保持不变，灯仍正常发光，根据串联电路电压的规律，可求出灯的额定电压，根据P额＝U L I额求灯的额定功率．

【详解】

（1）将滑片P向左滑动时，变阻器接入电路中的电阻变小，根据串联电路分压原理，变阻器的电压变小，由串联电路电压的规律，电压表示数将增大；

当P滑到某一位置时，两表读数如图乙所示，图中电压表选用小量程，分度值为0.1V，示

数为2V；电流表选用小量程，分度值为0.02A，示数为0.2A，由欧姆定律

U

I

R

=，得电阻

大小：

2.0V

10Ω

0.2A

U

R

I

==

'

=，因只测了一组数据，误差较大，这个结果不可靠；

（2）当通过灯的电流为I额时，灯正常发光，在图丙中，闭合S、S1，断开S2时，根据串联电路电流的规律，由欧姆定律，移动变阻器的滑片，当电压表示数为I额R0，灯正常发光；

保持滑片的位置不变，断开开关S1，闭合开关S2，此时电路的连接关系没有变化，各电阻的大小和电压保持不变，灯仍正常发光，根据串联电路电压的规律，此时灯的电压为U L＝U ﹣I额R0，则小灯泡的额定功率：P额定＝U L I额＝（U﹣I额R0）I额．
