泡贯流式水轮发电机(6.3KV)框形定子线圈(F级)绝缘防晕规范
灯泡贯流式水轮发电机(6.3KV)框形定子线圈(F级)
绝缘防晕规范
1.范围
本标准适用于灯炮贯流式水轮发电机(6.3KV)框形定子线圈(F级)绝缘防晕。
2．规范性引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修必单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准成协议的各方研究是否使用这些文件的最新版本。
ZLB/JSOI-228 水轮发电机（6.3KV）框形定子线圈(F级)绝缘防晕规范。
3．导线绝缘
导线采用DSBEB/155双涤纶玻璃丝包铜线或SBMB/155单玻璃丝包聚酰亚胺薄膜包铜线。
4．引线绝缘
引线绝缘采用0.14*25mm桐马环氧粉云母带9545-1H，包线厚度为1/2叠包4次，包线长度从距鼻20~25mm处起始，至斜边50~70mm处终止，首末端均应包成锥形。（如下图所示。

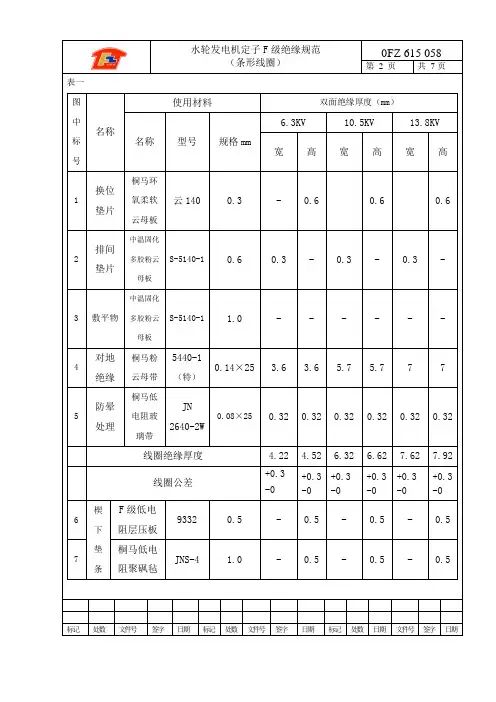

定子先去的槽部和端部绝缘（见下图和表一、表二）
端部表二单位：mm
注：（1）表中的绝缘厚度均至固化成型后尺寸；
（2）槽部对地绝缘包10次半叠包；端部对地绝缘包10次半叠包，层数仅供参考；
（3）槽部匝间绝缘包1次半叠包家一次平包；端部匝间绝缘包1次半叠包加一次平包。如导线采用SBMB/155单玻璃丝包聚酰亚胺薄膜包扁铜线，则匝间绝缘包一次半叠包（压后双面绝缘厚度为0.46mm）。
（4）槽部和端部对地绝缘半叠包层数根据绝缘带厚度偏差可以调整。
8.本规范规定定子线圈下线时，采用不吊把下线工艺。线圈与槽壁间隙用0.1*30mm 桐马低电阻玻璃布裹包线圈嵌入槽内填实。决定是否裹包及裹包层数，视线棒宽度和槽型尺寸而定，并尽可能在嵌入和起出时线圈不产生有害损害。原则上线圈嵌入槽内不产生自然下沉且槽电位低于5伏即可。
9.定子端部辅助绝缘处理及绑扎固定
9.1端部垫块采用3240环氧玻璃布板裹包2mm厚的予浸渍桐马胶涤纶适形毡（JNS-3）快填充端部间隙，再用0.3*30 硅烷类无碱无蜡玻纤带（ET300-30）绑扎固定，绑扎带浸环氧浸渍胶后使用（随浸随用），绑扎型式：平包及十字包4~5层抽紧，然后用hdj-16涂刷胶将绑扎部位涂刷一遍。下层线圈起把处可以不绑扎。
9.2端箍与先去接触部位均采用2*30予浸渍桐马胶涤纶适形毡（jns-3）条衬垫，再用φ5mm 涤玻绳绑扎固定，然后用hdj-16涂刷胶将绑扎的涤玻绳涂刷一遍。
9.3 槽楔两端用φ3mm涤玻绳扎固定，再用hdj-16涂刷胶涂刷一遍，以防止槽楔松动。
9.4 槽底垫条每端伸出铁心长5~10mm。
10. 下线结束后，定子铁心表面及线圈端部均喷F级9130环氧红磁漆2次；
11. 水轮发电机定子线圈槽部及duanbu 防晕结构材料与工艺。
适用电压等级：6.3KV
工艺：采用“一次成型”防电晕处理工艺，即主绝缘包扎后，在其外面包上防晕带，与主绝缘一起热压固化成型。
防晕材料：
11.1 防晕材料物理特征
11.2 存储期
防晕带在室温下（＜30℃＝，存放期为18个月；
防晕带结构
11.3 定子线圈防晕结构
11.3.1 定子线圈防晕结构
11.3.2 定子线圈防晕结构说明
