钢筋验收要点

钢筋绑扎工程是整个工程质量控制的重点，其施工质量将直接影响到主体结构的构造安全。因此，控制好钢筋隐蔽工程项目的质量验收环节，是保证主体工程质量的关键所在。笔者在具体施工过程中发现，施工单位的质检人员较多偏重于检查钢筋的数量和绑扎的间距，而忽略了对钢筋构造的要求，因而造成不符合规范要求而返工的现象时又发生：

1、矩形独立柱基底板上下钢筋的错位

由于底板在基底净反力作用下，虽然两个方向均发生弯曲，但长边的力矩应大一些，所以长边的受力筋应置于短边的受力筋下面，但在实际钢筋施工中，反置现象较多，应引起重视。

2、柱下端纵向受力筋任意弯曲问题

现浇钢筋混凝土节点纵向受力筋偏移后随意弯曲是施工中常见的质量通病，钢筋偏移的水平距离越大，倾斜越大，弯折的纵向筋的受力对主根部表面剪力也越大，容易造成柱根部混凝土开裂。对此类问题的处理方法是，应按纵向筋的偏移多少进行处理。当纵向筋偏移量不大时，可将钢筋按折角斜率坡度1:6缓慢弯折到柱内后，绑扎在正确位置；若是纵向筋的偏移较大且已变形，返工要经设计人员同意，宜在纵向筋搭接范围内用Ф8箍筋加密绑扎，并提高该柱长度范围内的混凝土强度等级，以增加弯折变形较大处混凝土与钢筋的握裹力及抗拉强度。

在柱根部增加封闭箍筋如环箍作用，当柱承受荷载时，可以有效地约束混凝土的变形，延缓钢筋弯折混凝土的开裂，确保柱中纵向受力筋发挥最大效率。

3、梁柱主筋搭接绑扎处的箍筋加密问题

梁柱中受力主筋的长度在图纸上是按构件全长标示的，但在施工中因钢筋长度所限，当搭接采用绑扎时，在搭接长度范围内，经常遇到不按规范要求将箍筋加密绑扎的情形。当绑扎完工后进行隐蔽验收时楼板筋已绑扎完，增补钢筋返工处理难度较大。对该节点箍筋加密的要求在施工图结构说明中提出，以防止后期返工处理。

对于梁柱节点核心区域箍筋的处理，由于框架节点处于相邻构件的交汇点受力状态较复杂。在抗震设防区要求各柱梁端必须采用加密箍筋的构造措施，但是部分技术人员对抗震构造要求缺乏认识，往往按习惯做法少设箍筋，导致节点核心区域处于长距离无箍筋的状态。因此，节点核心区域箍筋的绑扎数量及位置是质量检查控制的重点。在施工过程中，箍筋准确就位有一定的困难，但必须按设计要求和相应规范绑扎箍筋。

4、梁中吊筋位置的确定

当主梁上部设有较大荷载的次梁时，构造上一般要求加设吊筋。该吊筋往往不引起施工人员的注意，使吊筋不能有效地将次梁荷载传递给主梁上部受压区，使主梁下部混凝土产生裂缝。同时，在主次梁交接处，次梁两侧箍筋在加密的数量上也满足不了要求。部分工程施工中是按设计要求加密，将该长度扣除后来计算主梁部分的箍筋数量，这种计算方法是不正确的。在整个主梁设计中，要求数量即梁净长-100mm/箍筋间距+1+梁两端加密区数量的基础上加密。

5、主次梁板存在设置支座处弯起钢筋的问题

在混凝土现浇结构中的主次梁、板负筋交叉的支座处，较为普遍的质量问题是板的负筋会外露，次梁负筋的混凝土保护层厚度较薄。该现象影响了钢筋的锚

固能力，消弱了节点的强度。存在此类现象的主要原因是加工制作钢筋时不熟悉具体规定，翻样确定主梁弯起钢筋时，错误的按主梁高度减去上下两个保护层计算，h=梁高-2x25mm。此时若是主梁负筋直径中心至板上表面的距离为1/2d+25mm，如钢筋直径为25mm时，即25/2+25=37.5mm，小于构造规定的不小于mm的要求，必然会造成支点处次梁及板的负筋突出板表面。要解决此类问题，需要在钢筋放样时进行预控制及具体技术交底。

6、双向板受力筋位置处理

在进行工程检查验收中发现，一些工程施工人员误认为双向板既然双向承重，则两个方向的底板钢筋可以随意设置，因而将短边钢筋置于长边钢筋之上。事实上，当双向板两个方向跨度不相同时，短向跨度所承受的荷载基本上大于长向跨度承受的荷载。所以对于双向板底钢筋，短边方向的受力钢筋应置于长边方向受力钢筋的下面，而对于板面钢筋则是以相反布置为宜。

7、钢筋接头的正确处理

在现阶段建筑工程施工中，钢筋接头的连接方式有很多种。无论采取任何种类的连接方式，都会是钢筋传递应力的薄弱位置。对于钢筋接头的连接从设计到施工及检查验收，规范都有严格详尽的要求，然而对于这个关键问题，往往不能引起施工人员的足够重视，由此而引发的质量事故时有发生。

对于接头的位置，施工规范要求应设置在剪力较小的部位，其具体设置要求是：单跨梁板的纵向受力筋接头不宜设在跨中1/2范围内；连续梁板的纵向受力筋接头：上部负弯矩筋应设在跨中附近，而下部主筋应设在支座处。满堂基础底板因其弯矩图与楼板方向相反，钢筋的接头位置也应相反，及上部钢筋应在支座处，而下部主筋应设在跨中；钢筋的接头不宜设置在梁柱端的箍筋加密区范围内。为此，重要结构施工人员应根据所供应钢筋实际长度，在加工前先放样，合理布置钢筋接头位置，以保证接头部位符合施工验收规范要求。

工程检查中发现，有不少抗震设防要求的框架结构，在钢筋加工与绑扎过程中，未能严格遵循抗震规范所要求的各项构造措施。

1.梁柱节点箍筋加密区的箍筋弯钩仅90°，弯钩平直部分的长度不足。规范要求这些箍筋的弯钩需弯成135°，其直线部分的长度对有抗震要求的结构，不应小于箍筋直径的10倍。

2.梁柱节点箍筋加密区的箍筋间距过疏。结构在地震作用或其他荷载作用时，梁柱节点核心区的混凝土处于剪压复合应力状态，当其主拉应力超过混凝土抗拉强度时，在梁柱节点核心区会出现斜裂缝，从而影响结构的使用年限，所以梁柱节点核心区的箍筋间距应严格按照规范中的规定设置。

3.梁内钢筋伸入柱内的锚固长度不足，且梁端负筋伸出柱边的长度不足。结构在地震作用时，由于地震波的反复作用，使钢筋和混凝土之间的粘结强度逐渐减弱，加上梁端的剪力较大，容易产生斜裂缝，所以，规范规定了负筋端点距柱边的值和梁内受力钢筋在柱内的锚固长度。

4.钢筋混凝土框架柱与填充墙之间的拉结筋少放、漏放等。在地震作用下，房屋会产生不同程度的、不定方向的摇动，如果填充墙与钢筋混凝土框架柱之间连接不牢，将造成填充墙的倒塌破坏。

上述问题应引起施工人员的高度重视，不能因施工难度大，就随意改变设计，否则会给结构带来事故隐患。

建筑施工的钢筋工程的质量检查和验收

建筑施工的钢筋工程的质量检查与验收【摘要】钢筋分项工程的施工质量直接影响着钢筋混凝土构件的承载力、安全性、耐久性等，它决定着整个钢筋混凝土构件的质量。所以, 在施工现场的监理人员，必须重点做好钢筋分项工程的质量检查与验收。【关键词】钢筋分项工程；质量；检查；验收高层建筑在设计上大多采用钢筋混凝土桩基筏板基础，框架结构或剪力墙结构，在这类钢筋混凝土结构主体中，钢筋分项工程的质量是主体结构质量的重要组成部分，它的质量直接影响着整个建筑工程结构的安全。本文着重探讨高层建筑施工钢筋工程的质量检查与验收，其要点如下。一、钢筋分项工程监理的质量检查 1?要熟悉规和施工图对钢筋的要求监理人员必须熟悉各种类型结构中国家施工质量验收规对钢筋分项工程的要求，必须熟读施工图，明确各结构部位设计的钢筋的品种、规格、绑扎或焊接以及锚固的要求；特别应注意结构某些部位配筋的特殊处理，对有关配筋变化的图纸会审纪要和设计变更通知单，要及时标注在相应的结构施工图上，避免遗忘造成失误；要熟悉掌握各种规规程中有关钢筋构造措施的规定。 2?要严把钢筋质量关（1）钢筋进场前：严格按程序审核工程材料的报审表，以及产

品出厂合格证、技术说明书和由施工单位按规要求进行检验的检验或试验报告。（2）钢筋进场时：要核对所进钢筋是否与所报资料完全一致，要全数按《建筑工程施工质量验收规》检查钢筋外观应平直、无损伤、表面无裂纹、油污、颗粒状或片状老锈等。（3）钢筋加工前要进行见证取样复试，取样前要按钢筋质量证明书，核对每捆（盘）钢筋的标志牌生产厂家、炉罐（批号）是否一致，一致者按《钢筋砼用热轧带肋钢筋》等规定分别见证取样复试，复试合格后，才能开始钢筋加工的施工。 3?审批施工方案控制施工人员素质在钢筋施工前要认真审核施工单位报审的钢筋工程的施工方案，和施工人员的上岗证书。如闪光对焊、电渣压力焊，电弧焊等人员要有省建设厅颁发的上岗证书，钢筋工要有相关部门颁发的操作证书，以施工人员的素质质量来保证施工中各工序质量。 4?钢筋加工时的监督管理要督促检查施工单位技术负责人对钢筋的下料加工进行详细的技术交底，要求技术人员根据图纸和规进行钢筋翻样，且亲自到加工场地对成型的钢筋进行检查，发现问题及时通知施工单位改正。若在钢筋加工过程中发现脆断，焊接性不良或力学性能显示不正常等现象时，应据现行国家标准对该批钢筋进行化学成份或其他专业检验。 5.钢筋安装过程中的质量检查监理人员要经常到现场巡视发现问题要及时通知施工单位改正，巡视应特别注意钢筋品种、规格、数量、箍筋加密围、钢筋锚固长度、

钢筋施工怎么验收

钢筋工程质量验收标准钢筋工程质量关系到建筑结构安全问题,特别是高层框架建筑,钢筋工程是框架结构的核心,控制好钢筋工程质量是整个建筑结构安全的基本保障,因此,钢筋工程质量至关重要。 1)钢筋的品种和质量、焊条、焊剂的标号、性能必须符合设计和有关标准的规定,必须有出厂质量证明书和试验报告。 2)钢筋规格、形状、尺寸、数量、间距、锚固长度、接头、设置等必须符合设计要求和施工规范的规定。 3)钢筋焊接接头、焊接制品的机械性能必须符合《钢筋焊接及验收规范》(JGJ18-96)的规定,焊接必须在监理工程师监督下取样复试。复试后方可大批量施工焊接; 4)钢筋的表面必须清洁,无油污、无锈,经除锈后留有麻点的钢筋,严禁使用。 5)钢筋原材料方面: 1.质量必须符合有关标准规定;

2.钢筋强度比值应满足抗震等级要求 3.钢筋原材料发现脆断。焊接性能不良、力学性能显著不正常等现象时应进行专项检验; 4.受力钢筋弯钩角度、弯弧内径、弯后平直长度应符合设计或规范要求; 5.箍筋端部弯钩的弯折角度、弯弧内径、弯后平直长度应符合设计或规范要求; 6.钢筋应平直、无损伤、油污、老锈;钢筋调直方法应符合规范要求。项目允许偏差(mm) 1受力钢筋顺长度方±10 向全长净尺寸 2 弯起钢筋的弯折位置±20 3 箍筋内净尺寸±5 钢筋绑扎方面

1.钢筋品种、级别、规格、数量、位置必须符合设计文件或设计变更文件要求; 纵向受力钢筋连接方式应符合设计要求; 机械连接、焊接接头力学性能应符合有关规程要求;钢筋街头位置应符合规范要求; 机械连接、焊接接头面积百分率、位置应符合设计或规范要求; 绑扎接头钢筋横向净距、接头面积百分率、搭接长度应符合设计要求或规范11G101要求;纵向受力钢筋搭接长度范围内应按设计或规范要求配置箍筋; 项目允许偏差(mm) 1、钢筋网长、宽±10 2 、网眼尺寸±20 3 、钢筋骨架长度±10 4 、宽、高±5

钢筋工程验收规范

主控项目 5.4.1纵向受力钢筋的连接方式应符合设计要求。检查数量:全数检查。检验方法:观察。 5.4.2在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ 18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。检查数量:按有关规程确定。检验方法:检查产品合格证、接头力学性能试验报告。一般项目 5.4.3钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。检查数量:全数检查。检验方法:观察，钢尺检查。 5.4.4在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ 18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。检查数量:全数检查。检验方法:观察。 5.4.5当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍D(D为纵向受力钢筋的较大直径)且不小于500MM，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定: 1在受拉区不宜大于50%； 2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%； 3直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。检查数量:在同一检验批内，对梁、柱和独立基础，应抽查构件数量的10%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5M左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。检验方法:观察，钢尺检查。 5.4.6同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开。绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应小于25MM。钢筋绑扎搭接接头连接区段的长度为1.3LL(LL为搭接长度)，凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值(图5.4.6)。同一连接区段内，纵向受拉钢筋搭接接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定: 1对梁类、板类及墙类构件，不宜大于25%； 2对柱类构件，不宜大于50%；

钢筋进场验收注意事项

1 钢筋进场验收钢筋进场时施工单位应及时通知监理单位到场共同进行检查验收，应检查以下内容并做好记录，记录单上应有施工单位相关人员和监理验收人员签字。 1.1 钢筋进场时，其“产品质量证明书”必须随钢筋同时进场，且能代表该批钢筋。同时，钢筋的包装、标志和“产品质量证明书”等应符合《型钢验收、包装、标志及质量证明书的一般规定》（GB/2101）等国家标准中的相关要求，否则，钢筋不得进入施工现场。 1.2 钢筋进场经检查“产品质量证明书”符合要求后进行外观质量检查：①钢筋表面标志和附带的标牌与“产品质量证明书”有关内容必须一致，不得有不合格色标。否则钢筋必须立即退场。②钢筋的外观质量，如：不得有表面裂纹、结疤、折叠、凸块、凹坑、夹杂、锈蚀等现象。③进场钢筋的截面尺寸和表面质量应按照钢筋混凝土用钢的国家标准逐支进行检验。钢筋点数：点数需要逐支清点，用记号笔做好标记，最终清点数量与钢筋小牌数量对比是否一致。通过以上外观质量检查符合要求的钢筋方可按规定进行见证取样复验，经复试检验合格后，方可使用。 2 钢筋取样和委托 2.1 施工单位和监理单位对进场钢筋的有关证明文件和外观质量检查验收合格后进行取样和送检。 2.2 所取试样必须具有代表性和真实性。钢筋取样必须在卸车后进行。

2.3 钢筋复试应按同一牌号、同一炉罐号、同一规格钢筋组成且数量不大于60吨的批次进行委托复试检验。委托单应由委托人填写，填写应规范，信息内容应齐全、准确。钢筋生产厂家、规格、标志、进场重量、“产品质量证明书”编号、炉罐（批）号、使用部位、检测内容等信息应与实际进场情况和设计文件相符。见证人员应对上述内容查验无误后在委托单上签字。目前兰格钢筋存在风险：1.供货保证（一段时间后可能出现间断供货或不供货，注销公司）2.发票造假（两个月内出不出来）小厂可能存在问题：直径不稳定、重量有偏差（应该在现场直接测量重量偏差，确定偏差允许范围）、对小厂租赁的场地要慎重考虑、小厂可能出现钢筋骨（肋大径小）注意事项：1.钢筋进场应该将出库单要过来，对照进行检验、过泵 2.实验员、资料员交接时要有交接单3.需要钢筋工长签字的一个不能少4.询问供应商属于几级代理商，出示相关授权书

钢筋验收标准和常见问题超全汇总

钢筋验收标准和常见问题超全汇总一、钢筋原材 1、钢筋表面出现黄色浮锈，严重转为红色，日久后变成暗褐色，甚至发生鱼鳞片剥落现象。原因保管不良，受到雨雪侵蚀，存放期长，仓库环境潮湿，通风不良。防治措施 1、钢筋原料应存放在仓库或料棚内，保持地面干燥，钢筋不得直接堆放在地上，场地四周要有排水措施，堆放期尽量缩短。淡黄色轻微浮锈不必处理。 2、红褐色锈斑的清除可用手工钢刷清除，尽可能采用机械方法，对于锈蚀严重，发生锈皮剥落现象的应研究是否降级使用或不用。 2、钢筋品种、等级混杂不表，直径大小不同的钢筋堆放在一起，难以分辨，影响使用。特别是二级钢和三级钢。

原因原材料仓库管理不当，制度不严；直径大小相近的，用目测有时分清；技术证明资料未随钢筋实物同时交送仓库。防治措施 1、原材料堆放，和加工后的半成品均应注明材质和规格。 2、下料加工前应认真核对材质和规格，特别是二级刚和三级钢。二、钢筋力学试验钢筋原材力学接头实验不规范：钢筋材质单批号、数量和实验报告单上不符，工程部位不详细。未能按规范要求中的数量批次进行力学实验。 1、原材防治措施拉伸试验每组2根长约500mm。350mm。同一厂别、同一炉号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。（盘圆钢筋试件取自不同盘、直条钢筋在任选的两根或两根以上截取）。 2、闪光焊接接头防治措施同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。试件从成品中随机切取6个试件。其中3根做拉伸试验长约500mm，冷弯试验2根长约350mm。

3、电弧焊接接头防治措施工程焊接条件：同接头形式、同钢筋级别300个接头为一验收批。在现场条件下：每一至两层楼同接头形式、同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm， 4、电渣压力焊接头防治措施每一楼层或施工区段中同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm。 5、气压焊接接头防治措施每一楼层或施工区段中同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm。 6、机械连接接头防治措施钢筋机械连接对接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验预验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程中随机截取3个接头试件作抗拉强度试验。三、钢筋成品保护 1、钢筋端部直螺纹丝扣加工好以后，没有对丝扣进行有效保护。

建设工程中钢筋验收常见问题

钢筋验收常见问题45答 1、何谓架立筋？答：架立筋是指梁内起架立作用的钢筋，从字面上理解即可。架立筋主要功能是当梁上部纵筋的根数少于箍筋上部的转角数目时使箍筋的角部有支承。所以架立筋就是将箍筋架立起来的纵向构造钢筋。现行《混凝土结构设计规范》GB50010-2002规定：梁内架立钢筋的直径，当梁的跨度小于4m时，不宜小于8mm；当梁的跨度为4-6m时，不宜小于10mm；当梁的跨度大于6m时，不宜小于12mm。平法制图规则规定：架立筋注写在括号内，以示与受力筋的区别。 2、平法图集的最后一页“标准构造详图变更表”何用？最后一页只是举了一个例子，并无规范作用。这是给设计院用的。平法的宗旨是不限制注册结构师行使自己的权利，所以，对G101中不适合具体工程的规定与构造，结构师都可以进行变更。需要明确的是经变更后的内容，其知识产权归变更者，因此变更者应当负起全部责任（包括其风险）。 3、何谓通长筋？答：通长筋源于抗震构造要求，这里“通长”的含义是保证梁各个部位的这部分钢筋都能发挥其受拉承载力，以抵抗框架梁在地震作用过程中反弯点位置发生变化的可能。现行〈〈混凝土结构设计规范〉〉GB 50010-2002规定：沿梁全长顶面和底面至少应各配置两根通长的纵向钢筋，对一、二级抗震等级，钢筋直径不应小于14mm，且分别不应少于梁两端顶面和底面纵向受力钢筋中较大截面面积的1/4；对三、四级抗震等级，钢筋直径不应小于12mm。当抗震框架梁采用双肢箍时，跨中肯定只有通长筋而无架立筋；只有采用多于两肢箍时，才可能有架立筋。通长筋需要按受拉搭接长度接长，而架立筋仅交错150，是“构造交错”，不起连接作用。通长筋是“抗震”设防需要，架立筋是“一般”构造需要。 4、如何正确理解《钢筋机械连接通用技术规程JGJ107－2003》第4.0.3条所说“Ⅰ级接头可不受限制”的规定？答：《钢筋机械连接通用技术规程JGJ107－2003》中将接头分为Ⅰ、Ⅱ、Ⅲ级，并对接头的应用做了规定：接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位

钢筋工程验收规范

钢筋工程验收规范本页仅作为文档页封面，使用时可以删除 This document is for reference only-rar21year.March

主控项目纵向受力钢筋的连接方式应符合设计要求。检查数量:全数检查。检验方法:观察。在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ 18的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程的规定。检查数量:按有关规程确定。检验方法:检查产品合格证、接头力学性能试验报告。一般项目钢筋的接头宜设置在受力较小处。

同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。检查数量:全数检查。检验方法:观察，钢尺检查。在施工现场，应按国家现行标准《钢筋机械连接通用技术规程》JGJ 107、《钢筋焊接及验收规程》JGJ 18的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程的规定。检查数量:全数检查。检验方法:观察。当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内的接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35倍D(D为纵向受力钢筋的较大直径)且不小于500MM，凡接头中点位于该连接区段长度内的接头均属于同一连接区段。同一连接区段内，纵向受力钢筋机械连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求；当设计无具体要求时，应符合下列规定: 1在受拉区不宜大于50%； 2接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50%； 3直接承受动力荷载的结构构件中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。检查数量:在同一检验批内，对梁、柱和独立基础，应抽查构件数量的1 0%，且不少于3件；对墙和板，应按有代表性的自然间抽查10%，且不少于3间；对大空间结构，墙可按相邻轴线间高度5M左右划分检查面，板可按纵横轴线划分检查面，抽查10%，且均不少于3面。检验方法:观察，钢尺检查。

钢筋验收注意事项

1 钢筋工程构造监督检查应注意的几个问题钢筋工程构造监督检查应注意的几个问题把好钢筋隐蔽检查验收关,是确保主体工程质量的重要措施。但在实践中发现,质量检查人员往往偏重于检查钢筋的数量和间距,忽视对钢筋的构造要求,因而返工现象时有发生,或有疏漏时则可能给工程留下隐患和造成工程质量事故。 1 钢筋混凝土独立柱基矩形底板上下筋错位问题底板在基底净反力作用下,虽两个方向均发生弯曲,但长边力矩较大。所以,长边的受力筋应置于短边的受力筋之下。但在实际施工中,反置情况屡有发生。 2 现浇柱下端节点,纵向受力筋偏移后,任意弯折问题这个问题是施工中常见的质量通病。钢筋偏移的水平距离越大,斜率越大,弯折的纵向筋在受力时,对柱根部表面剪力分力也越大,从而造成柱根部混凝土的裂缝。对此,应按纵向筋的偏移大小,作如下不同处理。 (1)纵向钢筋偏移不大时,可将下筋按折角坡度(斜率)≯1/6平缓地弯折到上柱后搭接绑扎。 (2)纵向筋偏移较大且已变成弓型,返工难度又较大时,经设计单位同意,可在搭接长度范围内,用Φ8箍筋加密绑扎,并将该长度范围内的混凝土强度提高一级,以增加钢筋弯折处的混凝土抗拉强度及钢筋与混凝土的握裹力。在柱根部增设封闭箍筋,如同环筒一样,当桩承受荷载时,可以有效地提高被约束混凝土的变形抗力,推迟钢筋弯折处混凝土的劈裂,保证柱中纵向受力筋充分发挥其强度。 3 梁柱节点核心区的箍筋问题钢筋混凝土框架的节点是各构件的交汇点,受力复杂。在抗震设防地区,各柱梁端必须采取加密箍筋的抗震措施。但是,不少施工单位往往少放或漏放,造成节点处柱子内很长一段呈无箍筋状态,一旦发生地震,柱的纵向筋由于缺少箍筋的约束,首先会被压曲,并加速节点区混凝土的破坏。因此,节点核心区的箍筋,应是质量检查的重点。施工再难,也要严格按设计要求的间距设置足够数量的箍筋。 4 梁柱中主筋绑扎搭接头的箍筋加密问题梁柱中受力钢筋的长度,施工图是按构件全长示意的。但在施工中,因钢筋长度的限制,当采用绑扎搭接时,在搭接长度范围内,施工人员不按规范要求规定加密箍筋。在隐蔽验收发现时,通常楼板钢筋已扎好,为了加补几只箍筋,返工难度相当大。因此,在施工图结构说明中应增写该项规定,以提醒施工人员注意。 5 梁中吊筋位置问题主梁上部设有较大荷载的次梁时,设计一般均加设吊筋。但常因施工人员不重视,造成吊筋的纵向位置及设置高度不准确,致使吊筋不能有效地将次梁荷载传递到主梁上部受压区,而造成主梁下部混凝土产生斜裂缝。 6 主梁、次梁、板在支座处弯起钢筋设置错误问题在现浇混凝土结构中主梁、次梁、板负筋交叉的支座处,较为普遍的质量通病是: (1)板的负筋外露,次梁负筋的保护层严重减薄; (2)板的负筋全露,次梁负筋外露。由此,影响了钢筋的可靠锚固,削弱了节点强度。主要原因是钢筋翻样人员不熟悉有关规定,翻样时在确定主梁弯起钢筋时,错误地按主梁高度减去上下两个保护层厚度计算,即h=梁高-2×25=梁高-50mm。此时,若主梁负筋直径中心至板上表面距离为1/2d+25mm(设钢筋直径d=Φ25时,则为 25/2+25=37.5mm),小于构造规定的≥55mm,势必造成支点处次梁、板的负筋突出板面。要解决此问题,在钢筋翻样时应进行施工前的预控交底。 7 双向板中的受力筋位置问题

钢筋工程验收要点

钢筋工程验收要点钢筋工程质量验收标准钢筋工程质量关系到建筑结构安全问题,特别是高层框架建筑,钢筋工程是框架结构的核心,控制好钢筋工程质量是整个建筑结构安全的基本保障,因此,钢筋工程质量至关重要。 1)钢筋的品种和质量、焊条、焊剂的标号、性能必须符合设计和有关标准的规定,必须有出厂质量证明书和试验报告。 2)钢筋规格、形状、尺寸、数量、间距、锚固长度、接头、设置等必须符合设计要求和施工规范的规定。 3)钢筋焊接接头、焊接制品的机械性能必须符合《钢筋焊接及验收规范》(JGJ18-96)的规定,焊接必须在监理工程师监督下取样复试。复试后方可大批量施工焊接; 4)钢筋的表面必须清洁,无油污、无锈,经除锈后留有麻点的钢筋,严禁使用。 5)钢筋原材料方面: 1.质量必须符合有关标准规定; 2.钢筋强度比值应满足抗震等级要求

3.钢筋原材料发现脆断。焊接性能不良、力学性能显著不正常等现象时应进行专项检验; 4.受力钢筋弯钩角度、弯弧内径、弯后平直长度应符合设计或规范要求; 5.箍筋端部弯钩的弯折角度、弯弧内径、弯后平直长度应符合设计或规范要求; 6.钢筋应平直、无损伤、油污、老锈;钢筋调直方法应符合规范要求。项目允许偏差(mm) 1受力钢筋顺长度方±10 向全长净尺寸 2 弯起钢筋的弯折位置±20 3 箍筋内净尺寸±5 钢筋绑扎方面 1.钢筋品种、级别、规格、数量、位置必须符合设计文件或设计变更文件要求; 纵向受力钢筋连接方式应符合设计要求; 机械连接、焊接接头力学性能应符合有关规程要求;钢筋街头位置应符合规范要求;

机械连接、焊接接头面积百分率、位置应符合设计或规范要求; 绑扎接头钢筋横向净距、接头面积百分率、搭接长度应符合设计要求或规范11G101要求;纵向受力钢筋搭接长度范围内应按设计或规范要求配置箍筋; 项目允许偏差(mm) 1、钢筋网长、宽±10 2 、网眼尺寸±20 3 、钢筋骨架长度±10 4 、宽、高±5 5 、受力钢筋间距±10、 6、排距±5 、 7 、保护层厚度基础±10 8 、柱、梁±5 9 、板、墙±3 10 、绑扎箍筋、横向钢筋间距±20 11、钢筋弯起点位置20

混凝土钢筋验收规范

钢筋分项工程 5 〔说明〕钢筋分项工程是普通钢筋进场检验、钢筋加工、钢筋连接、钢筋安装等一系列技术工作和完成实体的总称。钢筋分项工程所含的检验批可根据施工工序和验收的需要确定。 5.1 一般规定 5.1.1 浇筑混凝土之前，应进行钢筋隐蔽工程验收，其内容应包括：纵向受力钢筋的牌号、规格、数量、位置； 1 钢筋的连接方式、接头位置、接头数量、接头面积百分率、搭接长度、2锚固方式及锚固长度；箍筋、横向钢筋的牌号、规格、数量、间距，箍筋弯钩的弯折角度及平3直段长度；预埋件的规格、数量、位置。4〔说明〕钢筋隐蔽工程反映钢筋分项工程施工的综合质量，在浇筑混凝土之前验收是为了确保受力钢筋等的加工、连接、安装满足设计要求。钢筋隐蔽工程验收可与钢筋分项工程验收同时进行。钢筋验收时，首先检查钢筋牌号、规格、数量，再检查位置偏差，不允许钢筋间距累计正偏差后造成钢筋数量减少。 5.1.2 钢筋进场检验，当满足下列条件之一时，其检验批容量可扩大一倍：经产品认证符合要求的钢筋； 1 同一工程、同一厂家、同一牌号、同一规格的钢筋、成型钢筋，连续三 2 次进场检验均一次检验合格。〔说明〕本条规定对于通过产品认证的钢筋及生产质量稳定的钢筋、成型钢筋，在进场检验时，可比常规检验批数量扩大一倍。旨在鼓励使用通过产品认证的材料或选取质量稳定的生产厂家的产品。 5.2 材料主控项目 19 5.2.1 钢筋进场时，应按国家现行相关标准的规定抽取试件作屈服强度、抗拉强度、伸长率、弯曲性能和重量偏差检验，检验结果必须符合相关标准的规定。检查数量：按进场批次和产品的抽样检验方案确定。检验方法：检查质量证明文件和抽样复验报告。〔说明〕钢筋的进场检验，应按照现行国家标准《钢筋混凝土用钢第部分： 1 热轧光圆钢筋》、《钢筋混凝土用钢第部分：热轧带肋钢筋》GB1499.2 2GB1499.1 规定的组批规则、取样数量和方法进行检验，检验结果应符合上述标准的规定。一般钢筋检验断后伸长率即可，牌号带的钢筋检验最大力下总伸长率。钢筋 E 的质量证明文件主要为产品合格证和出厂检验报告。 5.2.2 成型钢筋进场时，应抽取试件作屈服强度、抗拉强度、伸长率和重量偏差检验，检验结果必须符合相关标准的规定。

钢筋绑扎质量验收要点

钢筋绑扎质量验收要点下面是一份非常详细的建筑工程钢筋绑扎隐蔽验收内容，对实际工作有非常强的执导作用： 1.暗柱内容： 1.1柱根部钢筋上水泥浆已清理干净。 1.2为保证暗柱主筋位置准确，采用定距框控制 1.3柱钢筋绑扎： 1.3.1柱箍筋的个数根据图纸要求确定，第一根箍筋距两端50mm开始设置。 1.3.2在立筋上画箍筋位置线，然后从上往下采用缠扣法绑扎。 1.3.3箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与立筋要垂直，绑扣丝头应向里。 1.3.4暗柱箍筋与墙筋绑扎要求：暗柱箍筋与墙水平筋错开20mm以上，不得并在一起。 2.墙体、暗柱、联系梁钢筋： 2.1墙根部钢筋上水泥浆已清理干净。 2.2墙体钢筋已经调整。即位移过大要求按1：6调整，一级钢筋的弯钩一律朝里，不垂直的调直。 2.3起步筋要求： 2.3.1暗柱边第一根墙筋距柱边的距离为50mm。 2.3.2墙第一根墙筋距离混凝土板面50mm。 2.3.3暗柱第一根箍筋距离混凝土板面30mm。 2.3.4连系梁距暗柱边箍筋起步50mm。 2.3.5连系梁箍筋如柱一个箍筋50mm。 2.4墙体竖筋搭接要求： 2.4.1搭接长度不小于45d，搭接处保证有三根水平筋。绑扎范围不少于三个扣。墙体立筋50%错开，其错开距离不小于相邻接头中-中1.3倍搭接长度。 2.4.2墙体水平筋节点要求相邻绑扎接头错开。 2.5竖向梯子筋要求： 2.5.1采用比墙筋大一个规格的钢筋制作，以代替竖筋。 2.5.2顶模筋等于墙厚减2mm。250mm、300mm、350mm厚的墙顶模筋长度应为248mm、298mm、348mm。 2.5.3顶模筋自立筋至端头的长度为水平筋保护层加水平筋直径减1mm，如保护层为15mm，Φ12水平筋，长度为15+12-1=26mm，顶模的根数为3根。顶模筋端头刷好防锈漆。 2.5.4非顶模筋每侧长度为水平筋直径。 2.5.5每段墙竖向梯子筋设置数量要求间距为1米，每段墙2个或2个以上，要求同一标高，绑扎到位。 2.6水平梯子筋要求： 2.6.1采用短斜钢筋制作。 2.6.2水平梯子筋按图制作并符合该段墙体的钢筋间距，专墙专用。2.6.3 墙体筋绑扎时设在墙模板口以上300mm，并绑扎到位。 2.7柱的定距框： 2.7.1要求制作准确，绑扎牢固。 2.8保护层要求：

讲解钢筋验收通病

图文讲解钢筋工程技术及质量通病防治 1 钢筋加工与堆放控制要点： 1 切断：连接接头应切平 2 调直：拉伸调直、伸长率和标尺控制，调直机损伤情况 3 弯钩及曲率半径控制：箍筋135°、10d平直长度控制。框架柱、组合柱、钢筋搭接绑扎处的箍筋弯径2d控制 4 控制钢筋位置、保护层措施的卡具、铁马凳加工质量 5 半成品加工堆放、标识及验收箍筋端头应弯成135度弯钩，其平直段相互平行,长短一致（端头可不用无齿锯切割）,且平直段长度不少于105

箍筋悬挂于钢管上，利于检查。 2 钢筋连接接头控制要点： 1 接头型式：直径20以上为机械或焊接接头 2 接头质量、资格证书 3 接头位置、错开距离、百分率、同一受力筋不宜有两个接头

电渣压力焊接头验收合格后应用红漆标识

3 保护层质量控制要点： 1 钢筋位置准确、保护层厚度符合规范及图纸要求 2 使用的垫块、卡具、支架措施有效，符合规定板筋上铁铺放在专用马凳上，马凳采用钢筋直径应确保承受荷载不变形，间距不大于1000㎜，马凳位于上下铁之间。 4 钢筋绑扎与安装控制要点： 1 箍筋加密间距、范围、封闭、锚固、搭接绑扎接头 2 特殊节点：框架梁柱节点、箍筋加密、封闭；主次梁节点箍筋加密及元宝铁，组合柱竖筋搭接范围内箍筋间距5d，100双控及弯钩（2d）与搭接筋到位绑扎；剪力墙连梁进暗柱箍筋等

3 安装符合规范和设计做法，牢固。绑扎扣型式符合要求木质红白相间皮数杆控制钢筋间距

钢筋绑扎时绑扎结向里，将尾丝压向内侧，墙体、柱一律采用八字扣，暗柱四角钢筋用兜扣。水平挂线，竖向吊线，控制垂直度。防止钢筋工程质量通病的一些措施 ①钢筋的定位措施和钢筋的混凝土保护层的控制。 ②抗震设防的要求。 ③钢筋的接头设置及接头质量。 ④钢筋安装的外观质量做到横平竖直、间距均匀一致。

钢筋验收要点

钢筋验收要点钢筋绑扎工程是整个工程质量控制的重点，其施工质量将直接影响到主体结构的构造安全。因此，控制好钢筋隐蔽工程项目的质量验收环节，是保证主体工程质量的关键所在。笔者在具体施工过程中发现，施工单位的质检人员较多偏重于检查钢筋的数量和绑扎的间距，而忽略了对钢筋构造的要求，因而造成不符合规范要求而返工的现象时又发生： 1、矩形独立柱基底板上下钢筋的错位由于底板在基底净反力作用下，虽然两个方向均发生弯曲，但长边的力矩应大一些，所以长边的受力筋应置于短边的受力筋下面，但在实际钢筋施工中，反置现象较多，应引起重视。 2、柱下端纵向受力筋任意弯曲问题现浇钢筋混凝土节点纵向受力筋偏移后随意弯曲是施工中常见的质量通病，钢筋偏移的水平距离越大，倾斜越大，弯折的纵向筋的受力对主根部表面剪力也越大，容易造成柱根部混凝土开裂。对此类问题的处理方法是，应按纵向筋的偏移多少进行处理。当纵向筋偏移量不大时，可将钢筋按折角斜率坡度1:6缓慢弯折到柱内后，绑扎在正确位置；若是纵向筋的偏移较大且已变形，返工要经设计人员同意，宜在纵向筋搭接范围内用Ф8箍筋加密绑扎，并提高该柱长度范围内的混凝土强度等级，以增加弯折变形较大处混凝土与钢筋的握裹力及抗拉强度。在柱根部增加封闭箍筋如环箍作用，当柱承受荷载时，可以有效地约束混凝土的变形，延缓钢筋弯折混凝土的开裂，确保柱中纵向受力筋发挥最大效率。 3、梁柱主筋搭接绑扎处的箍筋加密问题梁柱中受力主筋的长度在图纸上是按构件全长标示的，但在施工中因钢筋长度所限，当搭接采用绑扎时，在搭接长度范围内，经常遇到不按规范要求将箍筋加密绑扎的情形。当绑扎完工后进行隐蔽验收时楼板筋已绑扎完，增补钢筋返工处理难度较大。对该节点箍筋加密的要求在施工图结构说明中提出，以防止后期返工处理。对于梁柱节点核心区域箍筋的处理，由于框架节点处于相邻构件的交汇点受力状态较复杂。在抗震设防区要求各柱梁端必须采用加密箍筋的构造措施，但是部分技术人员对抗震构造要求缺乏认识，往往按习惯做法少设箍筋，导致节点核心区域处于长距离无箍筋的状态。因此，节点核心区域箍筋的绑扎数量及位置是质量检查控制的重点。在施工过程中，箍筋准确就位有一定的困难，但必须按设计要求和相应规范绑扎箍筋。 4、梁中吊筋位置的确定当主梁上部设有较大荷载的次梁时，构造上一般要求加设吊筋。该吊筋往往不引起施工人员的注意，使吊筋不能有效地将次梁荷载传递给主梁上部受压区，使主梁下部混凝土产生裂缝。同时，在主次梁交接处，次梁两侧箍筋在加密的数量上也满足不了要求。部分工程施工中是按设计要求加密，将该长度扣除后来计算主梁部分的箍筋数量，这种计算方法是不正确的。在整个主梁设计中，要求数量即梁净长-100mm/箍筋间距+1+梁两端加密区数量的基础上加密。 5、主次梁板存在设置支座处弯起钢筋的问题在混凝土现浇结构中的主次梁、板负筋交叉的支座处，较为普遍的质量问题是板的负筋会外露，次梁负筋的混凝土保护层厚度较薄。该现象影响了钢筋的锚

钢筋验收标准

钢筋验收标准一、钢筋原材 1、钢筋表面出现黄色浮锈，严重转为红色，日久后变成暗褐色，甚至发生鱼鳞片剥落现象。原因保管不良，受到雨雪侵蚀，存放期长，仓库环境潮湿，通风不良。防治措施 1、钢筋原料应存放在仓库或料棚内，保持地面干燥，钢筋不得直接堆放在地上，场地四周要有排水措施，堆放期尽量缩短。淡黄色轻微浮锈不必处理。 2、红褐色锈斑的清除可用手工钢刷清除，尽可能采用机械方法，对于锈蚀严重，发生锈皮剥落现象的应研究是否降级使用或不用。 2、钢筋品种、等级混杂不表，直径大小不同的钢筋堆放在一起，难以分辨，影响使用。特别是二级钢和三级钢。原因

原材料仓库管理不当，制度不严；直径大小相近的，用目测有时分清；技术证明资料未随钢筋实物同时交送仓库。防治措施 1、原材料堆放，和加工后的半成品均应注明材质和规格。 2、下料加工前因认真核对材质和规格，特别是2级刚和3级钢。二、钢筋力学试验现象和问题钢筋原材力、接头学实验不规范：钢筋材质单批号、数量和实验报告单上不符，工程部位不详细。未能按规范要求中的数量批次进行力学实验。 1、原材防治措施拉伸试验每组2根长约500mm。350mm。同一厂别，同一炉号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。（盘圆钢筋试件取自不同盘、直条钢筋在任选的两根或两根以上截取）。

2、闪光焊接接头防治措施同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。试件从成品中随机切取6个试件。其中3根做拉伸试验长约500mm，冷弯试验2根长约350mm。 3、电弧焊接接头防治措施工程焊接条件：同接头型试、同钢筋级别300个接头为一验收批。在现场条件下：每一至两层楼同接头型试、同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm， 4、电渣压力焊接头防治措施每一楼层或施工区段中同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm。 5、气压焊接接头防治措施

钢筋工程监理检查验收程序与要点

钢筋工程监理检查验收程序与要点编制：日期：

一、钢筋原材料的进场验收二、钢筋加工三、钢筋焊接四、钢筋现场安装、绑扎附：标准图集上部分常用节点及构造做法：

一、钢筋原材料的进场验收 1、钢筋进场后首先检查产品合格证、出厂检验报告单、每捆（盘）钢筋的标牌；首先核对出厂标牌与材质证明是否一致，同时收集出厂标牌，并复印在材质证明书的背面或单印；如下图所示：

（另外需要注意：如材质单为复印件时需加盖供货单位红章。） 2、外观检查。钢筋应平直，表面无损伤、裂纹、结疤、折叠和油污，钢筋表面允许有凸块，但不得超过横肋的最大高度。 3、检查钢筋尽量堆放。钢筋宜堆放在仓库或料棚内，当条件不具备时，也可堆放在露天场地，但应选择地势较高，有一定的排水坡度的地方堆放，距地面高度不小于200mm. 4. 钢筋原材料取样频率：一般每批由同一牌号、同一炉罐号、同一规格的钢筋组成，每批重量不大于60t。取样方法：（1）热轧带肋、热轧光圆钢筋GB1499-2008《钢筋混凝土用钢》第一、第二部分。（2）冷轧带肋钢筋GB13788-2000《冷轧带肋钢筋》（3）冷轧扭钢筋JG190-2006《冷轧扭钢筋》每批由同一型号、同一强度等级、同一规格尺寸、同一台（套）轧机生产的钢筋组成，且每批不大于20t。

对有抗震设防要求的框架结构，其纵向受力钢筋的强度应满足设计要求；当设计无具体要求时，对一、二级抗震等级，检验所得的强度实测值应符合下列规定：（1）钢筋的抗拉强度实测值与屈服强度实测值的壁纸不应小于1.25；（2）钢筋的屈服强度实测值与强度标准值得比值不应大于1.3 （3）最大力下总伸长率不小于9%。复试报告如下图：二、钢筋加工 1、钢筋除锈：（1）辨别锈蚀程度。钢筋保管不善或存放过久，在钢筋表面形成铁锈。铁锈分为水锈（色锈）、陈锈和老锈三种，水锈使钢筋表面呈黄褐色，一般可以不处理；陈锈呈红褐色，在钢筋表面已有铁锈粉末，影响钢筋与混凝土的粘结力，一定要清除干净；老锈呈深褐色或黑色，钢筋表面带有颗粒状或片状的分离现象，不得使用。（2）选择除锈方法。除锈方法很多：钢筋除锈机除锈、钢筋调直中除锈、

钢筋工程验收规范

钢筋工程如何验收

钢筋工程如何验收
某项目对钢筋工程验收中出现的问题进行分析，总结出以下要点，正是钢筋工程需要重点检查的内容，值得参考借鉴！ 1 墙柱钢筋

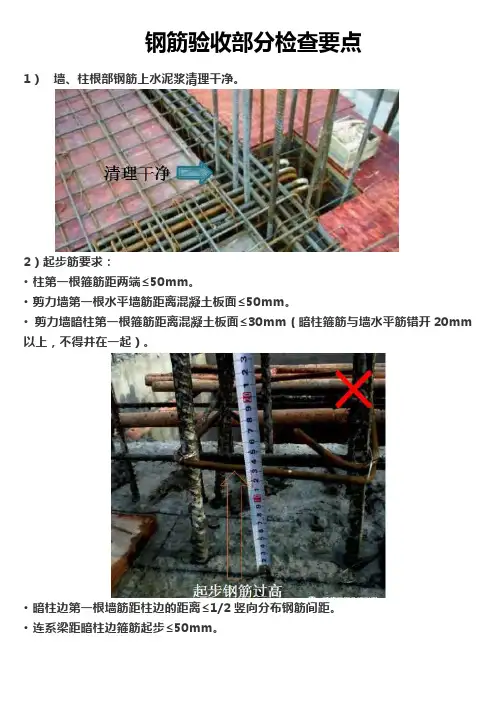

1）墙、柱根部钢筋上水泥浆清理干净。
2）起步筋要求： · 柱第一根箍筋距两端≤50mm。 · 剪力墙第一根水平墙筋距离混凝土板面≤50mm。 · 剪力墙暗柱第一根箍筋距离混凝土板面≤30mm（暗柱箍筋与墙水平筋错开 20mm 以上，不得并在一起）。 · 暗柱边第一根墙筋距柱边的距离≤1/2 竖向分布钢筋间距。 · 连系梁距暗柱边箍筋起步≤50mm。
3）墙柱竖筋搭接要求：长度满足设计及规范，搭接处保证有三根水平筋。绑扎范围不少于三个扣。墙柱立筋 50%错开，其错开距离不小于相邻接头中—中 1.3
倍搭接长度。搭接区加密。点击>>工程资料免费下载

4）绑扎： · 箍筋的接头应沿柱子立筋交错布置绑扎，箍筋与立筋要垂直，绑扣丝头应向里。绑扣相互间应成八字形。
箍筋弯钩尺寸应满足 135 度，弯钩平直长度不少于 10d，且不少于 75mm
弯钩尺寸应满足 135 度，现场拉钩加工成 90 度，不满足规范要求
· 箍筋弯心符合主筋直径，且与主筋绑扎到位。点击>>工程资料免费下载
· 对柱、过梁箍筋要求直径，间距符合设计要求。凡要求箍筋加密的，其间距按 5d 且 10cm 控制。即大于 Φ20 以 10cm 控制，小于 Φ20 以 5d 控制。 · 剪力墙水平分布钢筋应伸至墙端，并向内水平弯折 10d 后截断。
5）保护层要求： · 设置间距 600mm×600mm，呈梅花形布置。 · 柱筋垫块设置在主筋上，墙筋垫块设置在墙水平筋上。

钢筋验收注意事项

钢筋工程构造监督检查应注意的几个问题把好钢筋隐蔽检查验收关,是确保主体工程质量的重要措施。但在实践中发现,质量检查人员往往偏重于检查钢筋的数量和间距,忽视对钢筋的构造要求,因而返工现象时有发生,或有疏漏时则可能给工程留下隐患和造成工程质量事故。 1钢筋混凝土独立柱基矩形底板上下筋错位问题，底板在基底净反力作用下,虽两个方向均发生弯曲,但长边力矩较大。所以,长边的受力筋应置于短边的受力筋之下。但在实际施工中,反置情况屡有发生。 2现浇柱下端节点,纵向受力筋偏移后,任意弯折问题，这个问题是施工中常见的质量通病。钢筋偏移的水平距离越大,斜率越大,弯折的纵向筋在受力时,对柱根部表面剪力分力也越大,从而造成柱根部混凝土的裂缝。对此,应按纵向筋的偏移大小,作如下不同处理。 (1)纵向钢筋偏移不大时,可将下筋按折角坡度(斜率)≯1/6平缓地弯折到上柱后搭接绑扎。 (2)纵向筋偏移较大且已变成弓型,返工难度又较大时,经设计单位同意,可在搭接长度范围内,用Φ8箍筋加密绑扎,并将该长度范围内的混凝土强度提高一级,以增加钢筋弯折处的混凝土抗拉强度及钢筋与混凝土的握裹力。在柱根部增设封闭箍筋,如同环筒一样,当桩承受荷载时,可以有效地提高被约束混凝土的变形抗力,推迟钢筋弯折处混凝土的劈裂,保证柱中

纵向受力筋充分发挥其强度。 3梁柱节点核心区的箍筋问题钢筋混凝土框架的节点是各构件的交汇点,受力复杂。在抗震设防地区,各柱梁端必须采取加密箍筋的抗震措施。但是,不少施工单位往往少放或漏放,造成节点处柱子内很长一段呈无箍筋状态,一旦发生地震,柱的纵向筋由于缺少箍筋的约束,首先会被压曲,并加速节点区混凝土的破坏。因此,节点核心区的箍筋,应是质量检查的重点。施工再难,也要严格按设计要求的间距设置足够数量的箍筋。 4梁柱中主筋绑扎搭接头的箍筋加密问题梁柱中受力钢筋的长度,施工图是按构件全长示意的。但在施工中,因钢筋长度的限制,当采用绑扎搭接时,在搭接长度范围内,施工人员不按规范要求规定加密箍筋。在隐蔽验收发现时,通常楼板钢筋已扎好,为了加补几只箍筋,返工难度相当大。因此,在施工图结构说明中应增写该项规定,以提醒施工人员注意。 5梁中吊筋位置问题主梁上部设有较大荷载的次梁时,设计一般均加设吊筋。但常因施工人员不重视,造成吊筋的纵向位置及设置高度不准确,致使吊筋不能有效地将次梁荷载传递到主梁上部受压区,而造成主梁下部混凝土产生斜裂缝。 6主梁、次梁、板在支座处弯起钢筋设置错误问题

钢筋现场检查要点

钢筋现场检查的要点剪力墙、柱钢筋检要点： ●剪力墙水平及竖向分布钢筋的直径不应小于8mm，间距不应大于300mm。 ●剪力墙的双排分布钢筋应采用直径不小于6mm、间距不宜大于600mm的拉筋联系，一般采用菱形布置或梅花形布置。 ●墙柱保护层厚度是否符合设计的最小保护层厚度的要求，楼板、墙15mm;柱、异形柱20mm。 ●箍筋间距、加密箍的数量及间距是否符合设计要求，应注意加密箍是在原有箍筋的基础上进行加密。 ●剪力墙的水平分布钢筋搭接长度不应小于1.2l a。同时上下相邻水平筋的搭接接头延水平方向的净间距不应小于500mm。竖向分布钢筋可在同一高度搭接，搭接长度不应小于1.2l a。水平和竖向分布钢筋宜贯穿柱、梁或锚固在柱、梁内。 ●剪力墙水平分布筋伸至墙端向内弯折10d，伸至端部翼墙或转角应向两侧水平弯折15d。 ●墙柱上有预留洞口的，检查是否有补强措施。 ●非抗震条件下柱筋的预留高度：绑扎搭接时，在基础顶面

嵌固部位与楼面的预留高度大于等于l l。焊接连接时，基顶面嵌固部位与楼面的预留高度大于等于500mm。 ●柱筋的绑扎连接：任何情况下搭接长度不应小于300mm，在同一截面内钢筋接头面积百分率不宜大于50%，当同一截面内接头百分率为100%时，应在基本锚固长度上乘以1.6的修正系数,同一截面接头百分率为50%时，应在基本锚固长度上乘以1.4的修正系数。当受拉钢筋直径大于25mm及受压钢筋直径大于28mm时，不宜采用绑扎搭接。绑扎搭接连接区段的长度为1.3倍的搭接长度。 ●柱筋的焊接连接（现场为气压焊）：接头处轴线偏移e不得大于钢筋直径的0.15倍且不得大于4mm，直径不同时按较小钢筋直径算，弯折度不得大于3度，墩粗：固态气压焊墩粗不小于1.4d，熔态气压焊墩粗不小于1.2d，墩长：不得小于1d，且凸起部分平缓圆滑。焊接的连接区段长度为35d且大于500mm。 ●墙上柱：锚固长度大于等于1.2l a，钢筋下部做150mm弯钩。梁上柱：锚固长度大于等于0.5l a，弯钩12d。梁、板钢筋检查要点： ●确定主次梁钢筋位置关系，次梁的主筋应在主梁的
