传感器检测报告
北京师范大学珠海分校
传感器与检测技术课程检测报告题目：热敏电阻的检测判断（pt100或pt1000）
姓名石华亚
学号 1101040101
上课时间周一 1，2，3，4，5，6
年级 11级
专业电子信息技术
学院信息技术学院
2014 年 6 月 9 日
目录
一、实验目的 (1)
二、实验要求 (1)
三、实验步骤 (2)
四、实验结果 (2)
五、实验结论 (3)
一、实验目的
通过检测来验证该热敏电阻是pt100还是pt1000
二、实验要求
需要2个瓶子（550ml），一个电热水壶，一个万用表，一个温度计
还要一个热敏电阻
三、实验步骤
先准备一瓶
550ml 的水倒进热水壶，再倒300ml 左右的水进水壶。
一共为850ml 。将温度计和热敏电阻绑到一起放入水中，万用表打开电阻档与电阻相连。然后让水壶加热水至80℃，取10组数据并记录下来。之后再重复一次实验。
四、实验结果
℃
Ω 30
111.2 35
112.9 40
115 45
116.8 50
118.7 55
120.4 60
122.5 65
124.1 70
125.9 75
127.8 80
129.3 ℃
Ω 30
111.0 35
112.9 40
114.9 45
116.8 50
118.8 55
120.5 60
122.4 65
124.2 70
126 75
127.8 80 129.4
五、实验结论
R^2=0.9994≈1
Y=0.3658x+100.30 当x=0时 Y≈100 所以我们检测的电阻是pt100
常用压力传感器原理分析
常用压力传感器原理分析 振膜式谐振压力传感器 振膜式压力传感器结构如图(a)所示。振膜为一个平膜片，且与环形壳体做成整体结构，它和基座构成密封的压力测量室，被测压力 p经过导压管进入压力测量室内。参考压力室可以通大气用于测量表压，也可以抽成真空测量绝压。装于基座顶部的电磁线圈作为激振源给膜片提供激振力，当激振 频率与膜片固有频率一致时，膜片产生谐振。没有压力时，膜片是平的，其谐振频率为 f0；当有压力作用时，膜片受力变形，其张紧力增加，则相应的谐振频率也随之增加，频率随压力变化且为单值函数关系。 在膜片上粘贴有应变片，它可以输出一个与谐振频率相同的信号。此信号经放大器放大后，再反馈给激振线圈以维持膜片的连续振动，构成一个闭环正反馈自激振荡系统。如图(b)所示 压电式压力传感器 某些电介质沿着某一个方向受力而发生机械变形(压缩或伸长)时，其内部将发生极化现象，而在其某些表面上会产生电荷。当外力去掉后，它又会重新回到不带电 的状态，此现象称为“压电效应”。常用的压电材料有天然的压电晶体(如石英晶体)和压电陶瓷(如钛酸钡)两大类，它们的压电机理并不相同，压电陶瓷是人造 多晶体，压电常数比石英晶体高，但机械性能和稳定性不如石英晶体好。它们都具有较好特性，均是较理想的压电材料。 压电式压力传感器是利用压电材料的压电效应将被测压力转换为电信号的。由压电材料制成的压电元件受到压力作用时产生的电荷量与作用力之间呈线性关系： Q=kSp 式中 Q为电荷量；k为压电常数；S为作用面积；p为压力。通过测量电荷量可知被测压力大小。 图1为一种压电式压力传感器的结构示意图。压电元件夹于两个弹性膜片之间，压电元件的一个侧面与膜片接触并接地，另一侧面通过引线将电荷量引出。被测压力 均匀作用在膜片上，使压电元件受力而产生电荷。电荷量一般用电荷放大器或电压放大器放大，转换为电压或电流输出，输出信号与被测压力值相对应。 除在校准用的标准压力传感器或高精度压力传感器中采用石英晶体做压电元件外，一般压电式压力传感器的压电元件材料多为压电陶瓷，也有用高分子材料(如聚偏二氟乙稀)或复合材料的合成膜的。
传感器测速实验报告(第一组)
传感器测速实验报告 院系： 班级： 、 小组： 组员： 日期：2013年4月20日
实验二十霍尔转速传感器测速实验 一、实验目的 了解霍尔转速传感器的应用。 二、基本原理 利用霍尔效应表达式：U H=K H IB，当被测圆盘上装有N只磁性体时，圆盘每转一周磁场就变化N次。每转一周霍尔电势就同频率相应变化，输出电势通过放大、整形和计数电路就可以测量被测旋转物的转速。 本实验采用3144E开关型霍尔传感器，当转盘上的磁钢转到传感器正下方时，传感器输出低电平，反之输出高电平 三、需用器件与单元 霍尔转速传感器、直流电源+5V，转动源2~24V、转动源电源、转速测量部分。 四、实验步骤 1、根据下图所示，将霍尔转速传感器装于转动源的传感器调节支架上，调节探头对准转盘内的磁钢。 图 9-1 霍尔转速传感器安装示意图 2、将+15V直流电源加于霍尔转速器的电源输入端，红（+）、黑（ ），不能接错。 3、将霍尔传感器的输出端插入数显单元F，用来测它的转速。 4、将转速调解中的转速电源引到转动源的电源插孔。 5、将数显表上的转速/频率表波段开关拨到转速档，此时数显表指示电机的转速。 6、调节电压使转速变化，观察数显表转速显示的变化，并记录此刻的转速值。
五、实验结果分析与处理 1、记录频率计输出频率数值如下表所示： 电压（V) 4 5 8 10 15 20 转速（转/分）0 544 930 1245 1810 2264 由以上数据可得：电压的值越大，电机的转速就越快。 六、思考题 1、利用霍尔元件测转速，在测量上是否有所限制？ 答：有，测量速度不能过慢，因为磁感应强度发生变化的周期过长，大于读取脉冲信号的电路的工作周期，就会导致计数错误。 2、本实验装置上用了十二只磁钢，能否只用一只磁钢？ 答：如果霍尔是单极的，可以只用一只磁钢，但可靠性和精度会差一些；如果霍尔是双极的，那么必须要有一组分别为n/s极的磁钢去开启关断它，那么至少要两只磁钢。
各种温度传感器分类及其原理.
各种温度传感器分类及其原理
各种温度传感器分类及其原理 温度传感器是检测温度的器件，其种类最多，应用最广，发展最快。众所周知，日常使用的材料及电子元件大部分特性都随温度而变化，在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1.热电偶的工作原理 当有两种不同的导体和半导体A和B 组成一个回路，其两端相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端或热端，另一端温度为TO,称为自由端(也称参考端或冷端，则回路中就有电流产生，如图2-1(a所示，即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。 与塞贝克有关的效应有两个：其一，当有电流流过两个不同导体的连接处时，此处便吸收或放出热量(取决于电流的方向， 称为珀尔帖效应；其二，当有电流流过存在温度梯度的导体时，导体吸收或放出热量(取决 于电流相对于温度梯度的方向，称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势EAB(T，T0 是由接触电势和温差电势合成的。接触电势是指两种不同 的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关。 温差电势是指同一导体或半导体在温度不同的两端产生的电势， 此电势只与导体或半导体的性质和两端的温度有关，而与导体的长度、截面大小、沿其长度方向的温度分布无关。 无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势：热电偶测量的热电势是二者的合成。当回路断开时，在断开处a，b 之间便有一电动势差△ V，其极性和大小与回路中的热电势一致，如图 2-1(b所示。并规定在冷端，当电流由A流向B时，称A为正极，B 为负极。实验表明，当△ V很小时，△ V与厶T成正比关系。定义△ V对厶T 的微分热电势为热电势率，又称塞贝克系数。
MEMS压力传感器原理与应用.
MEMS压力传感器原理与应用 摘要：简述MEMS压力传感器的结构与工作原理，以及应用技术，MEMS压力传感器Die的设计、生产成本分析，从系统应用到销售链。 关键词：MEMS压力传感器 惠斯顿电桥 硅薄膜应力杯 硅压阻式压力传感器硅电容式压力传感器 MEMS（微电子机械系统）是指集微型传感器、执行器以及信号处理和控制电路、接口电路、通信和电源于一体的微型机电系统。 MEMS压力传感器可以用类似集成电路（IC）设计技术和制造工艺，进行高精度、低成本的大批量生产，从而为消费电子和工业过程控制产品用低廉的成本大量使用MEMS传感器打开方便之门，使压力控制变得简单易用和智能化。传统的机械量压力传感器是基于金属弹性体受力变形，由机械量弹性变形到电量转换输出，因此它不可能如MEMS压力传感器那样做得像IC那么微小，成本也远远高于MEMS压力传感器。相对于传统的机械量传感器，MEMS压力传感器的尺寸更小，最大的不超过1cm，使性价比相对于传统“机械”制造技术大幅度提高。 MEMS压力传感器原理 目前的MEMS压力传感器有硅压阻式压力传感器和硅电容式压力传感器，两者 都是在硅片上生成的微机械电子传感器。 硅压阻式压力传感器是采用高精密半导体电阻应变片组成惠斯顿电桥作为力电变换测量电路的，具有较高的测量精度、较低的功耗，极低的成本。惠斯顿电桥的压阻式传感器，如无压力变化，其输出为零，几乎不耗电。其电原理如图1所示。硅压阻式压力传感器其应变片电桥的光刻版本如图2。 MEMS硅压阻式压力传感器采用周边固定的圆形的应力杯硅薄膜内壁，采用MEMS技术直接将四个高精密半导体应变片刻制在其表面应力最大处，组成惠斯顿测量电桥，作为力电变换测量电路，将压力这个物理量直接变换成电量，其测量精度能达0.01%～0.03%FS。硅压阻式压力传感器结构如图3所示，上下二层是玻璃体，中间是硅片，硅片中部做成一应力杯，其应力硅薄膜上部有一真空
温度传感器报告
温度传感器是指能感受温度并能转换成可用输出信号的传感器。温度是和人类生活环境有着密切关系的一个物理量，是工业过程三大参量（流量、压力、温度）之一，也是国际单位制（SI）中七个基本物理量之一。温度测量是一个经典而又古老的话题，很久以来，这方面己有多种测温元件和传感器得到普及，但是直到今天，为了适应各工业部门、科学研究、医疗、家用电器等方面的广泛要求，仍在不断研发新型测温元件和传感器、新的测温方法、新的测温材料、新的市场应用。要准确地测量温度也非易事，如测温元件选择不当、测量方法不宜，均不能得到满意结果。 据有关部门统计，2009年我国传感器的销售额为327亿元人民币，其中温度传感器占整个传感器市场的14％，主要应用于通信电子产品、家用电器、楼宇自动化、医疗设备、仪器仪表、汽车电子等领域。 温度传感器的特点 作为一个理想的温度传感器，应该具备以下要求：测量围广、精度高、可靠性好、时漂小、重量轻、响应快、价格低、能批量生产等。但同时满足上述条件的温度传感器是不存在的，应根据应用现场灵活使用各种温度传感器。这是因为不同的温度传感器具有不同的特点。 ● 不同的温度传感器测量围和特点是不同的。 几种重要类型的温度传感器的温度测量围和特点，如表1所示。 ● 测温的准确度与测量方法有关。 根据温度传感器的使用方法，通常分为接触测量和非接触测量两类，两种测量方法的特点如 ● 不同的测温元件应采用不同的测量电路。 通常采用的测量电路有三种。“电阻式测温元件测量电路”，该测量电路要考虑消除非线性误差和热电阻导线对测量准确度的影响。“电势型测温元件测量电路”，该电路需考虑线性化和冷端补偿，信号处理电路较热电阻的复杂。“电流型测温元件测量电路”，半导体集成温度传感器是最典型的电流型温度测量元件，当电源电压变化、外接导线变化时，该电路输出电流基本不受影响，非常适合远距离测温。 温度测量的最新进展 ● 研制适应各种工业应用的测温元件和温度传感器。 铂薄膜温度传感器膜厚1μm，可置于极小的测量空间，作温度场分布测量，响应时间不超过1ms，偶丝最小直径25μm，热偶体积小于1×10-4mm3，质量小于1μg。 多色比色温度传感器能实时求出被测物体发射率的近似值，提高辐射测温的精
温度传感器的常见分类 温度传感器应用大全
温度传感器的常见分类温度传感器应用大全 温度传感器在我们的日常生活中扮演着十分重要的角色，同时它也是使用范围最广，数量最多的传感器。关于它你了解多少呢？本文主要介绍的就是各种温度传感器的分类及其原理，温度传感器的应用电路。 温度传感器从17世纪温度传感器首次应用以来，依次诞生了接触式温度传感器，非接触式温度传感器，集成温度传感器，近年来在智能温度传感器在半导体技术，材料技术等新技术的支持下，温度传感器发展迅速，由于智能温度传感器的软件和硬件的合理配合既可以大大增强传感器的功能、提高传感器的精度，又可以使温度传感器的结构更为简单和紧凑，使用也更加方便。 1、热电偶传感器： 两种不同导体或半导体的组合称为热电偶。热电势EAB(T，T0)是由接触电势和温差电势合成的，接触电势是指两种不同的导体或半导体在接触处产生的电势，此电势与两种导体或半导体的性质及在接触点的温度有关，当有两种不同的导体和半导体A和B组成一个回路，其相互连接时，只要两结点处的温度不同，一端温度为T，称为工作端，另一端温度为TO，称为自由端，则回路中就有电流产生，即回路中存在的电动势称为热电动势，这种由于温度不同而产生电动势的现象称为塞贝克效应。 2、热敏电阻传感器： 热敏电阻是敏感元件的一类，热敏电阻的电阻值会随着温度的变化而改变，与一般的固定电阻不同，属于可变电阻的一类，广泛应用于各种电子元器件中，不同于电阻温度计使用纯金属，在热敏电阻器中使用的材料通常是陶瓷或聚合物，正温度系数热敏电阻器在温度越高时电阻值越大，负温度系数热敏电阻器在温度越高时电阻值越低，它们同属于半导体器件，热敏电阻通常在有限的温度范围内实现较高的精度，通常是-90℃?130℃。 3、模拟温度传感器： HTG3515CH是一款电压输出型温度传感器，输出电流1～3.6V，精度为±3％RH，0～100％RH相对湿度范围，工作温度范围-40～110℃，5s响应时间，0±1％RH迟滞，是一个带
传感器与检测技术实验报告
“传感器与检测技术”实验报告 学号： 913110200229 姓名：杨薛磊 序号： 83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。 稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。
各种温度传感器分类及其原理.
各种温度传感器分类及其原理.
各种温度传感器分类及其原理 温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理 当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端 或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电 动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。 与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量(取决 于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同 的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。 温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。 无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T
毕业设计---智能压力传感器系统设计
毕业设计任务书 一、题目 智能压力传感器系统设计 二、指导思想和目的要求 1.培养学生综合运用所学职业基础知识、职业专业知识和职业技能，提高解决实际问题的能力，从而达到巩固、深化所学的知识与技能； 2. 培养学生建立正确的科学思想，培养学生认真负责、实事求是的科学态度和严谨求实作风； 3.培养学生调查研究，收集资料，熟悉有关技术文件，锻炼学生的科研工作能力和培养学生的团结合作攻关能力。 三、主要技术指标 1.培养学生综合运用所学职业基础知识、职业专业知识和职业技能，提高解决实际问题的能力，从而达到巩固、深化所学的知识与技能； 2. 培养学生建立正确的科学思想，培养学生认真负责、实事求是的科学态度和严谨求实作风； 3.培养学生调查研究，收集资料，熟悉有关技术文件，锻炼学生的科研工作能力和培养学生的团结合作攻关能力。 三、主要技术指标 本设计主要设计一个智能压力传感器的设计，要求如下： 被测介质：气体、液体及蒸气 量程：0Pa～500pa 综合精度：±0.25%FS 供电：24V Dc（12～36VDC） 介质温度：-20～150℃ 环境温度：-20～85℃ 过载能力：150%FS 响应时间：≤10mS 稳定性：≤±0.15%FS/年 能实时显示目标压力值和保存参数，并能和上位机进行通信，并具有较强的抗干扰能力。 所需要完成的工作： 1.系统地掌握控制器的开发设计过程，相关的电子技术和传感器技术等，进行设计任务和功能的描述；
2.进行系统设计方案的论证和总体设计； 3.从全局考虑完成硬件和软件资源分配和规划，分别进行系统的硬件设计和软件设计； 4.进行硬件调试，软件调试和软硬件的联调； 5.查阅到15篇以上与题目相关的文献，按要求格式独立撰写不少于15000字的设计说明书及1.5万（或翻译成中文后至少在3000字以上）字符以上的英文翻译。 四、进度和要求 第01周----第02周：查阅相关资料，并完成英文翻译； 第03周----第04周：进行市场调查，给出系统详细的设计任务和功能，进行系统设计方案的论证和总体设计； 第05周----第07周：完成硬件电路设计，并用PROTEL画出硬件电路图； 第08周----第10周：完成软件模块设计与调试； 第11周----第12周：进行硬件调试，软件调试和软硬件的联调； 第13周----第14周：撰写毕业设计论文； 五、主要参考书及参考资料 1. 单片机原理及应用，张鑫等，电子工业出版社 2. MCS51单片机应用设计，张毅刚等，哈尔滨工业大学 3. MCS51系列单片机实用接口技术，李华等，北京航天航空大学 4. PROTEL2004电路原理图及PCB设计，清源科技，机械工业出版社 5. 基于MCS-51系列单片机的通用控制模块的研究，曹卫芳，山东科技大 学，2005．5 6. 单片机应用技术选编，何立民，北京航空航天大学出版社，2000 7. 检测技术与系统设计，张靖等，中国电力出版社，2001
压力传感器提升抗干扰性的方法
尤其是压电式压力传感器和电容式压力传感器很容易受干扰。压力传感器抗干扰措施一般从结构上下手。智能压力传感器还可以从软件上着手解决。 改进压力传感器的结构，在一定程度上可避免干扰的引入，可有如下途径：将信号处理电路与传感器的敏感元件做成一个整体，即一体化。这样，需传输的信号增强，提高了抗干扰能力。同时，因为是一体化的，也就减少了干扰的引入;集成化传感器具有结构紧凑、功能强的特点，有利于提高抗干扰能力;智能化传感器可以从多方面在软件上采取抗干扰措施，如数字滤波、定时自校、特性补偿等措施。 压力传感器一旦抗干扰性差容易受外界干扰，那么它的价值就打了折扣，其应用范围受到很大的限制。压力传感器是传感器中应用最多的传感器之一，其广泛应用在工业、农业以及服务业。在各种环境下都有应用，所以抗干扰性必须要相当可靠。目前压力传感器已能适应很多环境在使用但是在有的环境中压力传感器的抗干扰性还是不够好，我们必须从多角度，结合高新科技来使得压力传感器的抗干扰性进一步提高。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解图尔克、奥托尼克斯、科瑞、山武、倍加福、邦纳、亚德客、施克等各类传感器的选型，报价，采购，参数，图片，批发信息，请关注艾驰商城https://www.360docs.net/doc/3914662026.html,/
各种温度传感器分类及其原理.
各种温度传感器分类及其原理 温度传感器是检测温度的器件,其种类最多,应用最广,发展最快。众所周知,日常使用的材料及电子元件大部分特性都随温度而变化, 在此我们暂时介绍最常用的热电阻和热电偶两类产品。 1. 热电偶的工作原理 当有两种不同的导体和半导体 A 和 B 组成一个回路,其两端相互连接时,只要两结点处的温度不同,一端温度为 T ,称为工作端或热端,另一端温度为 TO ,称为自由端 (也称参考端或冷端,则回路中就有电流产生,如图 2-1(a所示,即回路中存在的电动势称为热电动势。这种由于温度不同而产生电动势的现象称为塞贝克效应。与塞贝克有关的效应有两个:其一, 当有电流流过两个不同导体的连接处时, 此处便吸收或放出热量 (取决于电流的方向 , 称为珀尔帖效应;其二,当有电流流过存在温度梯度的导体时,导体吸收或放出热量 (取决于电流相对于温度梯度的方向 ,称为汤姆逊效应。两种不同导体或半导体的组合称为热电偶。热电偶的热电势 EAB(T, T0 是由接触电势和温差电势合成的。接触电势是指两种不同的导体或半导体在接触处产生的电势, 此电势与两种导体或半导体的性质及在接触点的温度有关。温差电势是指同一导体或半导体在温度不同的两端产生的电势, 此电势只与导体或半导体的性质和两端的温度有关, 而与导体的长度、截面大小、沿其长度方向的温度分布无关。无论接触电势或温差电势都是由于集中于接触处端点的电子数不同而产生的电势, 热电偶测量的热电势是二者的合成。当回路断开时,在断开处 a , b 之间便有一电动势差△ V ,其极性和大小与回路中的热电势一致,如图 2-1(b所示。并规定在冷端,当电流由 A 流向 B 时, 称 A 为正极, B 为负极。实验表明,当△ V 很小时,△ V 与△ T 成正比关系。定义△ V 对△ T 的微分热电势为热电势率, 又称塞贝克系数。塞贝克系数的符号和大小取决于组成热电偶的两种导体的热电特性和结点的温度差。 2. 热电偶的种类
智能压力传感器的设计
密级： NANCHANG UNIVERSITY 学士学位论文 THESIS OF BACHELOR （2009—2013年） 题目智能化压力传感器的设计 学院：环化学院系测控系 专业班级：测控技术与仪器093班 学生姓名：钟刚学号： 5801209114 指导教师：刘诚职称：讲师 起讫日期： 2013.3.15—2013.6.6 南昌大学 学士学位论文原创性申明 本人郑重申明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。本人完全意识到本申明的法律后果由本人承担。
作者签名：日期： 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权南昌大学可以将本论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 保密□，在年解密后适用本授权书。 本学位论文属于 不保密□。 （请在以上相应方框内打“√”） 作者签名：日期： 导师签名：日期：
传感器及转换器形成系统的“前端”，没有它，许多现代化的电子系统都无法正常工作。传感器已广泛的应用于工业控制系统和能源工业装置当中（如石油和天然气的生产、配电工业）。它们也是制造录音机和录像机这些原始设备产品的重要内在组成部分。大多数这些数字电子系统之所以具有普遍性和强大优势是得益于传感器广泛应用于这些电子电路中。 本课题将深入研究智能压力传感器系统理论及其在压力测试方面的应用，对新型智能压力传感器系统的智能化功能、智能化软件和硬件配置进行全面的设计。提出了一种差动电容式传感器的前置电路,基于电容/ 电压转换的原理,对微小电容变化量进行测量。电路输出的直流电压与差动电容变化量成线性关系,且能对偏差电容和电路的漂移进行自动补偿。 完善智能化软件，实现温度补偿、自动校准、总线数字通讯、自动增益控制等多种智能化特性，使智能化程度尽可能的提高。 关键词：传感器；压力；智能化。
传感器实训报告.doc
温度数字检测系统---实训报告 一、实训内容： 通过本实训设计并制作温度数字检测系统，把所制作传感器 应用于温度检测系统中。 二、实训要求： 学习、复习相关传感器的理论，检测系统的组成；设计制作温度数字检测系统电路，含设计电路，测试元件，电路布线，焊接元件，调试传感器电路；传感器应用于温度检测系统中，完成系统的接线和调试，并完成设计报告。 三、实训方法与步骤： 1. 温度数字检测系统电路的设计 理解掌握所设计的温度数字检测系统电路的要求，测量对 象、范围、原理；电路信号变换电路，信号处理单元的功能； （系统框图如图1所示） 图1-系统框图 2. 测试元件，电路布线，焊接元件，调试传感器电路；
3.传感器电路的过程验收； 4.传感器应用于温度检测系统中，完成系统的接线和调试。 5.设计报告 按要求完成设计报告：温度数字检测系统电路的系统框图、原理、功能电路的工作过程、主要元件的性能原理、电路图、装配图。 四、温度传感器LM35中文资料 TO-92封装引脚图SO-8 IC式封装引脚图 供电电压35V到-0.2V 输出电压6V至-1.0V 输出电流10mA 指定工作温度范围 LM35A -55℃ to +150℃ ATmega8L资料 –?工作电压 –– 2.7 - 5.5V (ATmega8L) –– 4.5 - 5.5V (ATmega8) –?速度等级
–– 0 - 8 MHz (ATmega8L) –– 0 - 16 MHz (ATmega8) –? 4 Mhz时功耗 , 3V, 25°C ––工作模式: 3.6 mA ––空闲模式: 1.0 mA ––掉电模式: 0.5 μA –引脚说明 –VCC 数字电路的电源。 –GND 地。 –端口 B(PB7..PB0) –XTAL1/XTAL2/TOSC1/TOSC2 –端口 B 为 8 位双向 I/O 口，具有可编程的内部上拉电阻。其输出缓冲器具有对称的驱动特 –性，可以输出和吸收大电流。作为输入使用时，若内部上拉电阻使能，端口被外部电路拉 –低时将输出电流。在复位过程中，即使系统时钟还未起振，端口 B 处于高阻状态。 –通过时钟选择熔丝位的设置， PB6 可作为反向振荡放大器或时钟操作电路的输入端。 –通过时钟选择熔丝位的设置 PB7 可作为反向振荡放大器的输出端。 –若将片内标定 RC 振荡器作为芯片时钟源，且 ASSR 寄存器的
传感器测试实验报告
实验一 直流激励时霍尔传感器位移特性实验 一、 实验目的： 了解霍尔式传感器原理与应用。 二、基本原理： 金属或半导体薄片置于磁场中，当有电流流过时，在垂直于磁场和电流的方向上将产生电动势，这种物理现象称为霍尔效应。具有这种效应的元件成为霍尔元件，根据霍尔效应，霍尔电势U H ＝K H IB ，当保持霍尔元件的控制电流恒定，而使霍尔元件在一个均匀梯度的磁场中沿水平方向移动，则输出的霍尔电动势为kx U H ，式中k —位移传感器的灵敏度。这样它就可以用来测量位移。霍尔电动势的极性表示了元件的方向。磁场梯度越大，灵敏度越高；磁场梯度越均匀，输出线性度就越好。 三、需用器件与单元： 霍尔传感器实验模板、霍尔传感器、±15V 直流电源、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器安装在霍尔传感器实验模块上，将传感器引线插头插入实验模板的插座中，实验板的连接线按图9-1进行。1、3为电源±5V ， 2、4为输出。 2、开启电源，调节测微头使霍尔片大致在磁铁中间位置，再调节Rw1使数显表指示为零。 图9-1 直流激励时霍尔传感器位移实验接线图 3、测微头往轴向方向推进，每转动0.2mm 记下一个读数，直到读数近似不变，将读数填入表9-1。 表9－1 X （mm ） V(mv)
作出V-X曲线，计算不同线性范围时的灵敏度和非线性误差。 五、实验注意事项： 1、对传感器要轻拿轻放，绝不可掉到地上。 2、不要将霍尔传感器的激励电压错接成±15V，否则将可能烧毁霍尔元件。 六、思考题： 本实验中霍尔元件位移的线性度实际上反映的时什么量的变化？ 七、实验报告要求： 1、整理实验数据，根据所得得实验数据做出传感器的特性曲线。 2、归纳总结霍尔元件的误差主要有哪几种，各自的产生原因是什么，应怎样进行补偿。
压力传感器(大学物理)
一、实验目的 1. 了解应变压力传感器的组成、结构及工作参数。 2. 了解非电量的转换及测量方法——电桥法。 3. 掌握非平衡电桥的测量技术。 4. 掌握应变压力传感器灵敏度及物体重量的测量。 5. 了解多个应变压力传感器的线性组成、调整与定标。 二、实验原理 压力传感器是把一种非电量转换成电信号的传感器。弹性体在压力(重量)作用下产生形变(应变)，导致(按电桥方式联接)粘贴于弹性体中的应变片，产生电阻变化的过程。 压力传感器的主要指标是它的最大载重(压力)、灵敏度、输出输入电阻值、工作电压(激励电压)(VIN)、输出电压(VOUT)范围。 压力传感器是由特殊工艺材料制成的弹性体、电阻应变片、温度补偿电路组成；并采用非平衡电桥方式联接，最后密封在弹性体中。 弹性体： 一般由合金材料冶炼制成，加工成S 型、长条形、圆柱型等。为了产生一定弹性，挖空或部分挖空其内部。 电阻应变片： 金属导体的电阻R 与其电阻率ρ、长度L 、截面A 的大小有关。 A L R ρ = （1） 导体在承受机械形变过程中，电阻率、长度、截面都要发生变化，从而导致其电阻变化。 A A L L R R ?- ?+ ?=?ρ ρ （2） 这样就把所承爱的应力转变成应变，进而转换成电阻的变化。因此电阻应变片能将弹性体上应力的变化转换为电阻的变化。 电阻应变片的结构：电阻应变片一般由基底片、敏感栅、引线及履盖片用粘合剂粘合而成。 电阻应变片的结构如图1所示： 1－敏感栅(金属电阻丝) 2－基底片 3－覆盖层 4－引出线 图1 电阻丝应变片结构示意图 敏感栅：是感应弹性应变的敏感部分。敏感栅由直径约0.01～0.05毫米高电阻系数的细丝弯曲成栅状，它实际上是一个电阻元件，是电阻应变片感受构件应变的敏感部分．敏感栅用粘合剂固定在基底片上。b ×l 称为应变片的使用面积（应变片工作宽度，应变片标距（工作基长）l ），应变片的规格一般以使用面积和电阻值来表示，如3×10平方毫米，350欧姆。 基底片：基底将构件上的应变准确地传递到敏感栅上去．因此基底必须做得很薄，一般为0.03～0.06毫米，使它能与试件及敏感栅牢固地粘结在一起，另外它还具有良好的绝缘性、抗潮性和耐热性．基底材料有纸、胶膜和玻璃纤维布等。 引出线的作用是将敏感栅电阻元件与测量电路相连接，一般由0.1-0.2毫米低阻镀锡钢丝制成，并与敏感栅两输出端相焊接，覆盖片起保护作用．
传感器检测技术实验报告
《传感器与检测技术》 实验报告 姓名：学号： 院系：仪器科学与工程学院专业：测控技术与仪器实验室：机械楼5楼同组人员： 评定成绩：审阅教师：
传感器第一次实验 实验一 金属箔式应变片——单臂电桥性能实验 一、实验目的 了解金属箔式应变片的应变效应及单臂电桥工作原理和性能。 二、基本原理 电阻丝在外力作用下发生机械形变时，其电阻值发生变化，这就是电阻应变效应。 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它反映被测部位受力状态的变化。电桥的作用是完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。单臂电桥输出电压 1/4o U EK ε=，其中K 为应变灵敏系数，/L L ε=?为电阻丝长度相对变化。 三、实验器材 主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。 四、实验步骤 1. 根据接线示意图安装接线。 2. 放大器输出调零。 3. 电桥调零。 4. 应变片单臂电桥实验。
由matlab 拟合结果得到，其相关系数为0.9998，拟合度很好，说明输出电压与应变计上的质量是线性关系，且实验结果比较准确。 系统灵敏度S = ΔU ΔW =0.0535V/Kg (即直线斜率)，非线性误差= Δm yFS = 0.08 10.7 ×100%= 0.75% 五、思考题 单臂电桥工作时，作为桥臂电阻的应变片应选用：（1）正（受拉）应变片；（2）负（受压）应变片；（3）正、负应变片均可以。 答：（1）负（受压）应变片；因为应变片受压，所以应该选则（2）负（受压）应变片。 实验三 金属箔式应变片——全桥性能实验 一、实验目的 了解全桥测量电路的优点 二、基本原理 全桥测量电路中，将受力方向相同的两应变片接入电桥对边，相反的应变片接入电桥邻边。当应变片初始阻值R1=R2=R3=R4、其变化值1234R R R R ?=?=?=?时，其桥路输出电压 3o U EK ε=。其输出灵敏度比半桥又提高了一倍，非线性误差和温度误差都得到了改善。 三、实验器材 主机箱、应变传感器实验模板、托盘、砝码、万用表、导线等。 四、实验步骤 1.根据接线示意图安装接线。 050 100150200 x y
智能压力传感器的设计说明
前言 (1) 1 压力传感器 (1) 1.1压力传感器的简介 (1) 1.2 压力传感器的种类 (1) 1.3压力传感器的结构与特点 (1) 2 智能压力传感器 (1) 2.1智能压力传感器的构造 (1) 2.2智能压力传感器的作用 (2) 2.3智能压力传感器的优势 (2) 与传统传感器相比，智能压力传感器的特点是： (2) 2.4智能压力传感器的前景 (3) 3 智能压力传感器的系统设计 (3) 3.1系统结构整体设计 (3) 3.2系统的特点 (3) 4 系统硬件设计 (4) 4.1前端传感器模块 (4) 4.2信号调理电路模块 (5) 4.3 A/D转换模块 (5) 4.4微处理器 (8) 4.5显示模块 (9) 4.6温度补偿模块 (11) 4.7 硬件设计原理图 (11) 5软件程序设计 (16) 5.1软件程序语言介绍 (16) 5.2程序流程图 (16) 5.3 C语言程序设计 (16) 6问题与探究 (16) 7总结.......................................... 错误!未定义书签。
参考文献 (17)
前言 压力传感器是目前最为大众常见所知的传统传感器，这种传感器以压力形变为指标体现压力变化，这种结构传感器存在质量大，敏感度低，不能和电路器件相连使用等缺陷。随便科技的进步，半导体的迅猛发展，半导体压力传感器的诞生弥补了这些不足，半导体压力传感器，不仅体积小，重量轻，而且可以和电路元器件配套使用，从而大大的提高了智能化和可操作性。压力传感器大大的推动了传感器的发展，让人们能够更好的实现压力体现发展。 1 压力传感器 1.1压力传感器的简介 压力传感器是最为普遍的一种传感器，大多使用在各种自动化环境中，涉及到电力石化，军工科技，船舶制造，数码产品等多方面。一般压力传感器都是用模拟信号转换成输出信号，将输出信号转换为数值表现。这种转换方式大大的提高了工作效率。进而为智能化提供了强有力的发展基础。 1.2 压力传感器的种类 压力传感器通常分为以下几种：1；电容式，2；电阻式，3；压电式，4；电感式，5；智能式。智能式传感器是通过和微处理器相连，与传感器相结合，从而产生了智能化效果，它具有信号处理，信号记忆和逻辑思辨的能力。 1.3压力传感器的结构与特点 本次论文采用差压式电容传感器，电容式传感器灵敏度高，性价比高，操作简单，质量高，过载能力强，在极端环境下，能够稳定工作，提供持续的传感能力，保证了整个元器件工作，并把环境影响降到最低，特点鲜明。 2 智能压力传感器 2.1智能压力传感器的构造 智能压力传感器是利用精密机械制造工艺和集成电路原理，将智能芯片和传感器紧密结合在一个半导体原件上，与传统传感器相比，智能式传感器体积更小，质量小，适用围更大。整个智能压力传感器结构如下图所示；
压力传感器原理
目录 1 概述 2 工作原理 1. 2.1 电阻应变片 2. 2.2 陶瓷型 3 选型要点 4 常见故障 5 四个无法避免的误差 6 抗干扰措施 7 八大发展趋势 将压力转换为电信号输出的传感器。通常把压力测量仪表中的电测式仪表称为压力传感器。压力传感器一般由弹性敏感元件和位移敏感元件（或应变计）组成。弹性敏感元件的作用是使被测压力作用于某个面积上并转换为位移或应变，然后由位移敏感元件或应变计转换为与压力成一定关系的电信号。有时把这两种元件的功能集于一体。压力传感器广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业。 力学传感器的种类繁多，但常用的压力传感器有电阻应变片压力传感器、半导体应变片压力传感器、压阻式压力传感器、电感式压力传感器、电容式压力传感器、谐振式压力传感器及电容式加速度传感器，光纤压力传感器等。应用最为广泛的是压阻式压力传感器，它具有极低的价格和较高的精度以及较好的线性特性。 压力传感器是使用最为广泛的一种传感器。传统的压力传感器以机械结构型的器件为主，以弹性元件的形变指示压力，但这种结构尺寸大、质量轻，不能提供电学输出。随着半导体技术的发展，半导体压力传感器也应运而生。其特点是体积小、质量轻、准确度高、温度特性好。特别是随着MEMS技术的发展，半导体传感器向着微型化发展，而且其功耗小、可靠性高。 压阻式应变压力传感器的主要由电阻应变片按照惠斯通电桥原理组成。 电阻应变片
一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变传感器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变 电阻应变片内部结构 片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂紧密的粘合在产生力学应变基体上，当基体受力发生应力变化时，电阻应变片也一起产生形变， 使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器进行放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。 金属电阻应变片的内部结构 如图所示，是电阻应变片的结构示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。 惠斯通原理
常用温度传感器的对比分析及选择
常用温度传感器的对比分析及选择 大致的要点： 1．温度传感器概述：应用领域，重要性； 2．四种主要的温度传感器类型的横向比较 3．热电偶传感器 4．热电阻传感器 5．热敏电阻传感器 6．集成电路温度传感器以及典型产品举例 7．温度传感器的正确选择及应用 在各种各样的测量技术中，温度的测量可能是最为常见的一种，因为任何的应用领域，掌握温度的确切数值，了解温度与实际状态之间的差异等，都具有极为重要的意义。就以测量为例，在力的测量，压力，流量，位置及电平高低等测量的过程中，为了提高测量精度，通常都会要求对温度进行监视，如压力或力的测量，往往是使用惠斯登电阻电桥，但组成电桥的电阻随温度变化引起的误差，往往会大大超过待测力引起的电阻值变化，如不对温度进行监控并据此校正测量结果，则测量完全不可能进行或者毫无效果。其他参数测量也有类似问题，可以说，各种的物理量都是温度的函数，要得到精确的测定结果，必须针对温度的变化，作出精确的校正。本文就是帮助读者针对特定的用途，选择最为合适的温度传感器，并进行精确的温度测量。 工业上常用的温度传感器有四类：即热电偶、热电阻RTD、热敏电阻及集成电路温度传感器；每一类温度传感器有自己独特的温度测量范围，有自己适用的温度环境；没有一种温度传感器可以通用于所有的用途：热电偶的可测温度范围最宽，而热电阻的测量线性度最优，热敏电阻的测量精度最高。表1是四类传感器的各自独特的性能特性及相互比较。表2是四类传感器的典型应用领域。
热电偶--通用而经济 热电偶由二根不同的金属线材，将它们一端焊接在一起构成，如图1所示；参考端温度（也称冷补偿端）用来消除铁-铜相联及康铜-铜联接端所贡献的误差；而两种不同金属的焊接端放置于需要测量温度的目标上。 两种材料这样联接后会在未焊接的一端产生一个电压，电压数值是所有联接端温度的函数，热电偶无需电压或电流激励。实际应用时，如果试图提供电压或电流激励反而会将误差引进系统。 鉴于热电偶的电压产生于两种不同线材的开路端，其与外界的接口似乎可通过直接测量两导线之间的电压实现；如果热电偶的的两端头不是联接至另外金属，通常是铜，那末事情真会简单至此。 但热电偶需与另外一种金属联接这一事实，实际上又建立了新的一对热电偶，在系统中引入了极大的误差，消除此误差的唯一办法是检测参考端的温度（参见图1），以硬件或硬件-软件相结合的方式将这一联接所贡献的误差减掉，纯硬件消除技术由于线性化校正的因素，比软件-硬件相结合技术受限制更大。一般情况下，参考端温度的精确检测用热电阻RTD，热敏电阻或是集成电路温度传感器进行。原则上说，热电偶可由任意的两种不同金属构建而成，但在实践中，构成热电偶的两种金属组合已经标准化，因为标准组合的线性度及所产生的电压与温度的关系更趋理想。 表3与图2是常用的热电偶E,J,T,K,N,S,B R的特性。

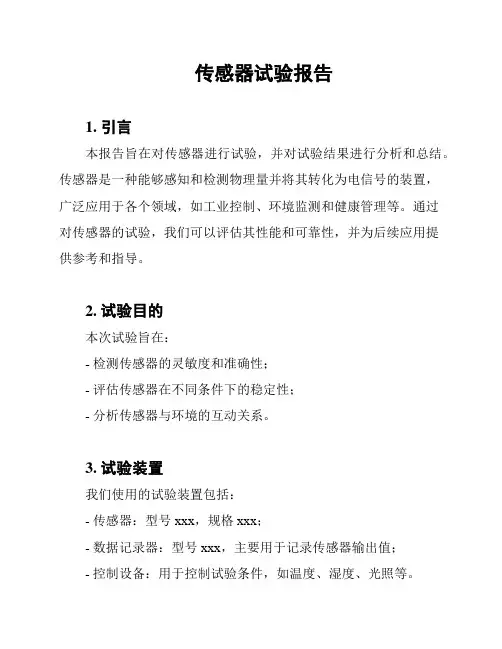

传感器试验报告.
