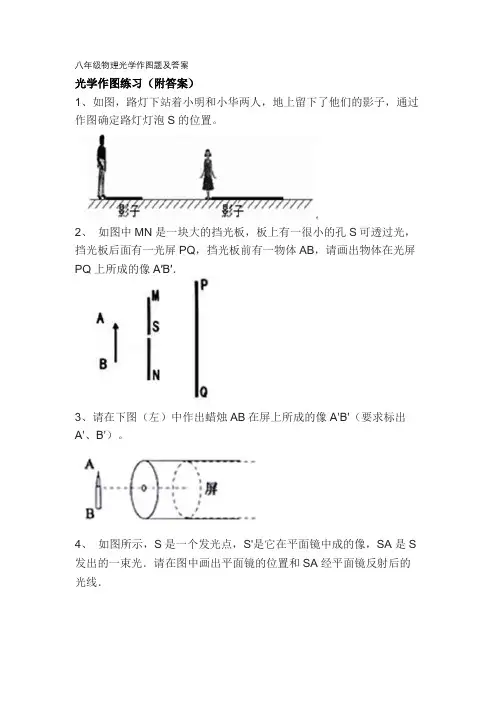

光学作图（附答案）
光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图．
方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛．
类型1光的反射作图
1．(汕尾中考)在图中画出反射光线并标出反射角．
2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线．
3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置．类型2平面镜成像作图
5．根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A′.
6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像．
7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．
8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．
类型3光的折射作图
9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向．
10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.
11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图．
类型4综合
12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向．13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．
14．(大庆中考)如图所示，竖直方向悬挂一平面镜，PQ为平面镜两端点，平面镜前站立一人，假设人眼处于S位置，试在右侧光屏上标出人通过平面镜所能观察的范围Q1Q2，并画出光路图．
第三章作图综合能力提高训练（答案张贴在班级）
1、如下面图1所示，一束光沿水平方向射到平面镜上，请在图中画出这束光的反射光线。
2、如上面图2所示，SA表示从空气斜射向平行玻璃砖上表面的一束光，请画出这束光在玻璃砖中的折射光线(大致方向)。
3、在上面图3中，入射光线平行于凸透镜的主轴，请画出经凸透镜折射后的光线。
4、如上面图4所示，AB表示平面镜前的物体。请根据平面镜成像特点，画出物体AB经平面镜所成的像。
5、小宇同学在家中阁楼上有一个小型物理实验室，如下面右图所示，但他每次做光学实验时就感到很麻烦，因为需要跑到有天窗的一间，请你用平面镜帮他将阳光引到实验室并使阳光垂直射到实验台的台面上，要求在图中画出平面镜及其中一条光线，用箭头标出光线方向．
6、电视机的遥控器是利用红外线传递信息对电视机进行遥控的。一次小黄坐的位置与电视机红外线接收窗口之间刚好有张椅子挡住视线，如上面右图所示。小黄利用光的反射，将遥控器对准房间光滑的墙壁按动遥控器达到了遥控的目的，请你利用光的反射定律，在图中画出遥控器发出红外线传播到电视机红外线接收窗口途径（红外线反射线路）。
7、如下面左图所示，两条光线是由同一点光源发出经平面镜反射后形成的，请完成
光路图，并确定光源S的位置。
8、在上面中间的图中，一束光线从空气斜射到水面发生反射和折射，请在图中作出反射光线和折射光线.
9、在上面左图中，完成光线从左边射向凸透镜折射后，再射向凹透镜折射后的光 11、如
前面
12、如前面右图所示，在平面镜前有A 、B 两光点，人站在镜什么位置观察A 、B 两光点在镜中的像恰好重叠。用作图方法，求出人眼所在位置。
13、请在下图甲中画出对应入射光线的反射光线并标出反射角；请根据透镜对光线的作用规律，在下面图乙的方框中填入一个合适的透镜．
14、上面图丙中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光路图作图确定哪架是实际飞机。
15、请你根据透镜对光线的作用完成下面的光路图．
1
F F F F F A B S
A
S ′
丙
6、如下面左图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕迹）
17、如上面中间的图所示，一束光射向三棱镜，画出这束光两次折射的大致光路。
18、按下面要求作图。上面右边的甲图是远处物体在某人眼睛成像的示意图，请在乙图中的虚线框内填上适当的透镜，使远处物体成像在视网膜上。
参考答案
光学作图
1. 2.
.
.
.
.
.
.
初中物理光学作图专题大全
《光学作图专题》 一、光的直线传播作图 1、请在图1、2中作出蜡烛AB在屏上所成的像A’B’（要求标出A’、B’）． 2、（1）如图3所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子． （2）如图4点A处有一电灯，画出立杆BC在地面上的影子． （3）如图5，路灯下站着小明和小红两人，请根据小明和小红的影长，标出图中路灯灯泡S的位置，要求画出光路图． 3、（1）如图6，用作图的方法，表示人眼所能看到的档板右侧范围大小，并在此范围中打上阴影线． （2）如图7“坐井观天，所见甚小”，请在图中用光路图作出井底之蛙“观天”的最大范围（井中没有水）（3）如图8甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球．标出小铁球A在图8甲中位置时，其影子A′在地面MN上的位置（用点表示即可）；若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图8乙框中画出小球的影子在地面上运动的轨迹． 图3 图4 图5 图6 图7 图8 图1 图2
二、光的反射作图 4、在图9中，根据反射光线OB画出入射光线AO，并标出入射角． 5、（1）一束光线射到某平面镜上，使其沿水平方向传播，如图10所示．请在答题卡中画出所需平面镜的位 置并标出入射角i和反射角r. （2）如图11所示，小华想利用一块平面镜使此时的太阳光坚直射入井中．请你通过作图标出平面镜的位置，并在图中标出反射角的度数． （3）如图12所示，小聪通过平面镜看到了小猫要偷吃鱼．请你在图中用箭头标出小聪看到小猫偷吃鱼时光的传播方向，并画出平面镜的位置． 6、（1）如图13所示，小张喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小张想让室外太阳光照 射到盆中花上的B处．请你在图中把光路补充完整并画出过A点放置的平面镜．（2）如图14所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中利用反射规律标出点光源S和像点S′的位置，并完成反射光路图． 图9 图10 图11图12 图13 图14
(完整版)初中物理光学作图题练习
F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
初中物理光学作图题练习
精品文档 F F F F 光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： 30 30 A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10.透镜作图题 1). 请完成光路图。 A S S P
(完整版)八年级上册物理光学作图专题训练
1、作出电光源S 在平面镜中的所成的像S ' （2题图） （2题图） 2、作出光源AB 在平面镜中所成的像B A '' 3、根据物体AB 及其像B A ''作出平面镜的位置 4、读出上图所示的时钟在平面镜中的时刻是__________ 5、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 （6题图） （6题图） 6、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 7、作出下列反射现象中的入射光线，反射光线或平面镜； 8、?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； （9题图） （10题图） 9、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 10、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 S S A B A B 2S 1? 30?45?30? 60? 60θ
11、作出点光源S 通过平面镜照亮A 点的光路； （12题图） 12、已知点光源S 及其在平面镜中的像点S '，入射光线SA ，作出平面镜并把光路补充完整； 13、利用平面镜成像规律作出光源S 及其像点S '，并把光路补充完整； 14、作出点光源S 通过平面镜MN 照亮不透明物体右侧地面或光屏的范围； 15、如图1，画出大致画出折射光线，标出折射角的位置； 16、如图2所示，已知一条折射光线，画出入射光线和反射光线的大致位置； 17、如图3所示，完成光通过玻璃的大致光路； 18、如图7所示，A O '是光线AO 的折射光线，BO 的折射光线； S S A S A S A S 'M N 地面 M N S 光 屏 ?45空气水空气 水?60空气玻璃?701图2图3图
一2017中考物理光学作图题专题训练
2017中考物理光学作图题专题训练 一、基础知识题 1．作出下列各图的入射光线（或反射光线、镜面、折射光线） 2．在各图的方框内填上适当的光学元件 3．完成下列各透镜的光路 二、综合应用题 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请画出平面镜MN ，并完成光线SA 的光路。 空气 玻璃 空气 水 A ’ B ’‘
6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折 射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请 画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光 线。 12．下图中A ’B ’是物体AB 在平面镜中所成的像，请在图中画出平面镜的位置。 13.如下图所示，光线A 、B 是点光源S 发出的两条光线经平面镜反射 后的反射光线，请在图中作出平面镜的位置，并完成光路图。 14.发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线。 15．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. A B A' B'S A B A S
(完整版)八年级物理光学作图题汇总
- 1 - 八年级物理光学作图题 一、基础知识题（共45分） 姓名 1．作出下列各图的入射光线（或反射光线、镜面、折射光线）（每题3分，共18分） 2．在各图的方框内填上适当的光学元件，并补全光路图。（每题3分，共15分） 3．完成下列各透镜的光路（每题2分，共12分） 二、综合应用题（每题5分，共55分） 1．两平面镜相互垂直，入射光线如图所示，请依次画出经两个平面镜反射后的光线。 2．根据平面镜成像特点画出镜前的物体。 3．如图是光源S 经平面镜反射的两条光线，请 画 图 确定光源位置，并完成光路图． 4．画出发光点S 发出的光线经平面镜反射后过图中P 点的光路图。 5．如图所示，S ’为点光源S 在平面镜MN 中的像，SA 为光源S 发出的一条光线，请 画出平面镜MN ，并完成光线SA 的光路。 6．小明用平面镜将一束太阳光反射到竖井底（如图所示），请在图上作出平面镜的位置。 7．如图所示，小星通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向，在图中用箭头标出光的传播方向．并根据光的反射定律画出平面镜． 8．如图所示，玻璃水缸底部C 点处有一块小雨花石，人眼在A 点看到雨花石在B 点，要使从A 点射出来的一束极细的激光能照到缸底的雨花石上，请画出光路图。 9．将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。 10．如图所示，—束光射向三棱镜，画出这束光两次折射的大致光路。 11．如图所示，一束光线斜射向一块玻璃砖的侧面。请画出光线进入玻璃砖的折射光线和从玻璃砖的另一侧面射出时的折射光线。 空气 玻璃 空气 水 A ’ B ’ F F F F F F F F F F F F
初中物理光学作图专题附答案
1 光学作图专题 一、作图题 1、如图10中S 是发光点， S ′经凸透镜所在的虚像。 (1)画出入射光线SA 的折射光线的位置。(2)作图确定此透镜的焦点。 2、（1）如图下左所示，F 1、F 2为凸透镜焦点。CF 2是经凸透镜折射后的光线，AB 为一过焦点且与主光轴垂直的平面镜，请画出CF 2进入凸透镜前的入射光线和经平面镜反射后的光线。 (2)如图下右所示，一个人站在河岸上，在B 点位置可以看到对岸上发射塔的塔尖A 在水中的倒影A ′，完成光路图（保留作图痕迹）． 3、请你在下图两个虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求，并补齐光路。 4、平面镜、凸透镜、凹透镜都可以使一细束光的光路发生如图的改变．请在图（A ）（B ）（C ）中分别画出示意图． 5.如图所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体. 6、如图所示，OO ′为凸透镜的主光轴，S ′为点光源S 经凸透镜成的像，SA 为光源S 发出的一条光线，请在图中适当的位置画出凸透镜，并完成光线SA 通过凸透镜的光路图． 7、如图所示，B 为发光点A 通过凸透镜所成的像，试通过作图画出凸透镜的光心O 及两个焦点F 的位置； 8、体温表上部既是三棱又是圆柱面，并且有一个面涂成乳白色，其中AB 为水银柱的直径。请作图说明其看到的像的光路图。 9、如图，黑箱内有一只焦距为3cm 的凸透镜和一只平面镜，请你画出黑箱内的光路图，并标出平面镜上入射角的度数。
2 10、如图11所示，由发光点A 发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线． 11、按照题目要求完成作图： （1）通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。请在图10中作出通过细管看见物块的入射光线。 12、如图所示为一个等腰直角玻璃砖，一束光线从一个直角边AB 垂直入射。请你画出该光线从AB 边折射进入玻璃砖，从斜边AC 反射后从另一个直角边BC 出射的光路图。 13、如右图所示，AB 表示一水平放置的平面镜，P 1P 2是呈水平放置的米尺(有刻度的一面朝着平面镜)，MN 是屏，三者相互平行，屏MN 上的ab 表示一条缝(即ab 之间是透光的)，某人眼睛紧贴米尺上小孔S ，可通过平面镜看到米尺的一部分刻度，试在题图上用作图的方法求出可以看到的刻度尺的部位，请保留作图痕迹． 14、如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O ，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。 15、如图所示，由发光点S 发出的某一条光线射到空气和水的界面上，同时发生折射和反射，其反射光线过P 点，折射光线过Q 点，试在图中按题意画出光路图． 16、李华在洪泽湖乘船游玩时，发现水中有一只青蛙如下图示，他用激光笔照射到了这只青蛙。请在图中画出李华照射青蛙时的入射光线、折射光线和反射光线。
八年级物理光学作图专项训练及答案
光学作图（附答案） 光学作图类型主要包括光的反射作图、平面镜成像作图、光的折射作图． 方法技巧：(1)光的反射现象中，任知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素；(2)平面镜成像作图：方法是根据平面镜成像规律，即物像关于平面镜对称，反射光线的反向延长线过像点等知识作图；(3)在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质所在光线与法线夹角大；(4)作图时要注意线的虚实，箭头的方向．反向延长线、作对称的垂线和法线都要用虚线，箭头的方向是指向被观察者的眼睛． 类型1光的反射作图 1．(汕尾中考)在图中画出反射光线并标出反射角． [ 2．(徐州中考)如图所示，一束太阳光射到竖直的玻璃幕墙上，请作出其反射光线． 3．潜望镜中两块平面镜平行放置与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
4．A、B为某一发光点S发出的光线经平面镜MN反射后的两条反射光线，如图所示，试作出这两条反射光线的入射光线，并确定发光点的位置． ！ 类型2平面镜成像作图 5．根据平面镜成像特点，在图中画出烛焰上A点在平面镜中所成的像A′. 6．(遵义中考)小芸家在装修房子时，为了美观，在客厅的天花板上安装了一块平面镜，如图所示，请在图中画出物体AB在平面镜中所成的像． @ 7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中的像． 8．如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．
类型3光的折射作图 9．(泰安中考)如图，请作出AB入射光线由空气斜射入水中后折射光线的大致方向． @ 10．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E 处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A. 11．(茂名中考)如图为一等腰直角三棱镜，一束光垂直AB边入射，从AC边射出三棱镜，请画出光线经过三棱镜的光路图． 类型4综合 12．(赤峰中考)如图所示，鱼缸侧壁有一平面镜，画出光线SA经平面镜反射后的反射光线和该反射光线射出水面后的折射光线的大致方向． 13．(黄冈中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花能茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图．请你在图中把光路补充完整并过A点画出放置的平面镜．
初中物理光学作图题练习
光学作图题专练 （一）光的反射做图 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 提示：光线与镜面夹角是30°，有A 、B 两种情况： A B 2. 请你确定图中平面镜的位置 3.请你在黑箱中填入合适的镜面，并将光路补充完整 4、作出下列反射光路。 （二）光的折射作图 1.大致确定从水中S 点发出的光进入空气中的光路，并在图中画出来． 2. 一束光线AO 从玻璃斜射到玻璃和空气分界面上，（如图所示）请在图中作出该束光线在界面上的反射光线和折射光线的大致光路。 3. 如图所示，一条光线斜射到厚玻璃板上，试画出光线经过玻璃板上、下两个表面产生的折射光线的示意图． 4. 如图所示，一条光线斜射到垂直于水面放置的平面镜上，试画出反射光线及这条反射光线射入水中后的大致传播方向． 3、 潜在水中的人看岸上的物体比实际的物体变高了还是变矮了？作图说明。 （三）平面镜成像做图 1.如图所示，S 是一点光源，试作出反射光过点A 的光线。 2.如图所示是由发光点S S 的位置 3．一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水 平面的夹角应为_______。 4、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝______。 5、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。 6、如图所示，发光点 S 在平面镜MN 中的像为S1，当平面镜转过一定角度后，它的像为 S2，请你利用平面镜成像特点，画出转动后平面镜的大致位置。 7、如图，S1是发光点经平面镜所成的像，若将平面镜转动一个位置，发光点的像变成了S2试确定平面镜的新位置。 8.作出AB 物体在平面镜中所成的像。 9.作出潜望镜的光路图。 。 10. 透镜作图题 1). 请完成光路图。 A S S P
初中物理光学作图练习题
（一）光的反射做图 把握要点：发生反射时，反射角等于入射角 拓展： 1.一束光线射到平面镜上，与镜面夹角30°，将镜面沿顺时针方向旋转10°，则入射角的大小为________，反射光线与入射光线的夹角是________。 分析：首先仍需根据题意画出简单的电路图。光线与镜面夹角是30°，有A 、B 两种情况： A B A 中镜面沿顺时针方向旋转后，入射光线与镜面的夹角就成为20°，根据例1， 就可以算出入射角大小为70°，反射光线与入射光线的夹角是140°。 B 中镜面沿顺时针方向旋转后，入射光线与镜面夹角成为40°，根据例1，获得入射角50 °，反射光线与入射光线夹角是100°。 答案：70°或50° 140°或100° 2. 一束光线射到平面镜上，与平面镜夹角30°，入射光线沿顺时针方向旋转10°，则入射角大小_______，反射光线和入射光线夹角是________。 答案：50°或70° 100°或140° 拓展： 1.请你在黑箱中填入合适的镜面，并将光路补充完整 分析：将光线在箱内延长，并相交，就形成如例2的情况，依据例2的作图方法即可画出镜面位置，并补充完整的光路。 答案：如图所示： 2. 请你在黑箱中填入合适的镜面，并将光路补充完整。 分析：当光线无法在箱内延长相交时，我们就应在箱内多画一条光线，使入射光线和最终的反射光线连接起来。为了做图方便，所填加的这一条光线我们常采用水平光线或竖直光线。即采用多次反射的方式使光路完整。 答案：如图所示： （二）光的折射作图 光的折射把握要点：空气（密度小的物质）中的角度
拓展： 当光线射到玻璃和空气界面时，发生如图所示折射， 则界面的左侧是________ 分析：由图中可以看出∠r>∠i ，界面右侧的角大，由于发生折射时空气中的角度大，所以界面左侧应是玻璃。 答案：玻璃 （三）平面镜成像做图 把握要点：平面镜成像的实质及平面镜成像的特点。 例1. 如图所示，S 是一点光源，试作出反射光过点A 的 光线。 分析：首先S 点是光源所在位置，可以依据平面镜成 像特点确定S 点的像S ’点的位置，由于平面镜成像的实 质是光的反射，因此A 必定在反射光线上。A 与S ’在一条直 线上连接AS ’，即可获得答案。 答案：如图所示： 拓展： 如图所示是由发光点S 发出的光线经平面镜反射后的两条反射光线，请在图中确定发光点S 的位置 分析：依据平面镜成像原理及成像特点。首先反向延长两条光线交于S ’点，S ’即为S 的像点。 答案：如图所示： 【模拟试题】 1、一束太阳光与水平面成60°角射入井中，要利用平面镜将阳光沿竖直方向照亮井底，平面镜与水平面的夹角应为__75_____。 2、如图水平桌面上有一个小球向镜面滚去，要使平面镜中的像沿竖直方向下落，则镜面与桌面的夹角α＝____45__。 3、 潜在水中的人看岸上的物体比实际的物体升高了 还是变矮了？作图说明。 4、在图中S 为一光源，要使它发出的光线经镜面反射后通过P 点，试做出光路图。答案见中图 A S
中考物理真题光学作图题及答案
光学作图题及答案 1．请在图1中画出平面镜的位置，并标出入射角i的反射角r。(答案如图2) 图1 图2 图3 图4 2．完成图3所示的光路图：(答案如图4) 3．根据平面镜成像的特点在图5中画出AB在平面镜中的像A/B/。(答案如图6) 图5 图6 图7 图8 4．如图7中AB、CD是发光点S发出经平面镜反射的两条光线，在图中画出发光点S和它在平面镜中的像S/。(答案如图8) 5．根据平面镜成像的特点，作出图9中⊿ABC在镜中的像．(答案如图10) 图9 图10 图11 图12 6．如图11所示，一束光射向三棱镜，画出这来光两次折射的大致光路。(答案如图12)
7．在图13中画出折射光线的大致传播方向。(答案如图14) 8．在图15中画出折射光线的大致传播方向。(答案如图16) 图13 图14 图15 图16 9．在图17中画出折射光线的大致传播方向。(答案如图18) 10．在图19中画出折射光线的大致传播方向。(答案如图20) 11．请画出图21中光通过三棱镜的光路图。(答案如图22) 图17 图18 图19 图20 图21 图22 图23 图24 12．请在图23中，画出光线从O点（球心）射入玻璃砖的完整光路图。(答案如图24) 13．如图25 S’是潜水员在水中看到的岸上的灯的虚像，请你画出由空气射入水中的折射光线和入射光线的大致的位置。(答案如图26)
图25 图26 图27 图28 14．在图27中画出光经凸透镜折射后的径迹。(答案如图28) 15．将图29中的光路图补充完整。(答案如图30) 图29 图30 16．如图31所示，L1为入射光线，L2为出射光线，请在图中添加合理的光学器件。（注意所添加的器件位置要正确）(答案如图32、图33、图34) 图31 图32 图33 图34 17．完成图35中的光路图。(答案如图36)
2018年中考物理光学作图题 【含解析】
2018年中考物理光学作图题 1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹． 2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图． 3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径． 【1】【2】【3】 4．如图所示，A?B?是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜． 5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系． 6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． 【4】【5】【6】 7．如图所示．O?是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线． 【7】【8】
9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S?的位置，并完成光路图． 10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线 11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数． 【9】【10】【11】 12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹． 13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图． 14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向． 【12】【13】【14】 15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）． 16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出 水面、法线）． 【15】【16】
初二物理光学作图专题练习
光的直线传播 一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子B A' '； 二、如图2所示，画出井底青蛙在井外的视觉围； 三、如图3所示，画出点光源S照亮窗外的区域 四、如图4所示，画出眼睛能看到窗外的区域 眼睛越靠近孔，看到的视野围越________。 五、如图5所示，画出光源AB经过小孔在光屏MN上的像B A' ' 小孔成像的像的特点： 像的性质：_________的实像， 像的大小：与像到小孔的距离与物到小孔的距离的比值有关，且比值越大，像越______，像的形状：与小孔的大小，形状无光，只与物体的形状有关。 六、如图6所示，画出在室看到室外整棵树全貌的区域。 A B M N S 图1 S S 图3 图2 图4 M N A B 图5 图6
平面镜成像 一、作出电光源S 在平面镜中的所成的像 S ' 二、作出光源AB 在平面镜中所成的像B A '' 四、根据物体AB 及其像B A ''作出平面镜的位置 五、读出上图所示的时钟在平面镜中的时刻分别是__________ 、___________ 六、平面镜前有一个发光点S ，1S 是S 在镜中成的像，当平面镜转动一个角度后，像的位置为2S ，试作出平面镜的位置。 S S A B A B A B A B B A 2 1 S
光的反射（一） 一、在下列反射现象中根据入射光线作出反射光线，并标出入射角和反射角的度数； 二、作出下列反射现象中的入射光线，反射光线或平面镜； 三、已知一束光与水平方向成?30，要使光竖直向下射向井底的青蛙、平面镜应与水平面的夹角为_______，并作出平面镜的位置； 四、潜望镜中两块平面镜平行放置与水平方向成?45夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路； 五、已知一束光与水平面夹角为?60，要使光线沿水平方向射出，平面镜应与水平面夹角为______________，并作图表示； 六、两块平面镜相互成?60角，一束光线与其反射光线重合，但方向相反，求光线与平面镜的夹角=θ_________，完成光路。 ? 30?45? 30?30?60? 60θ
中考物理光学作图大全
2014 年中考物理光学作图大全 、光沿直线传播 1、小孔成像 练习1、如图1所示，画出光源AB经过小孔在光屏MN上的像A B 小孔成像的像的特点： 的实像，像的形状：与小孔的大小，形状无光，只与物体的形状有关。 练习2、根据课本中的“试一试”用易拉罐做小孔成像实验。在图 练习3、将点燃的蜡烛置于自制的小孔成像仪前，调节二者的位置，在屏上得 到如图 3 所示的蜡烛清晰、倒立的像，请在图中确定小孔O的位置（保留作图痕迹）。若将蜡烛靠近成像仪少许，蜡烛的像将（填“变大”、 “变小”或“不变”） 练习4、室内一盏电灯通过木板隔墙上的两个小洞，透出两条细小光束（如图 4 所示），请你根据这两条光束的方向确定光源的位置。 2、影子 练习1、如图5 所示。AB 为一不透明的挡光板，CD为一日光灯管，EF为光屏，请用作图找出光屏上没有照亮的区域。 练习2、如图6所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子A B 练习3、如图7 所示，小红站在路灯下，请画出小红在地面上形成影子的光路，并标出影子的位置。 3、确定范围 练习1、如图8 所示，画出井底青蛙在井外的视觉范围； 练习2、如图9 所示，画出点光源S照亮窗外的区域 练习3、如图10 所示，画出眼睛能看到窗外的区域眼睛越靠近孔，看到的视野范围越 练习4、通过作图说明为什么睁开两只眼睛比闭上一只眼睛更能准确地确定物体的位置。 二、光的反射 1、根据光的反射定律作图 1、根据入射光线作反射光线方法是：先过入射点作垂直于反射面的法线（注：法线不是光线，应用虚线 表示），再根据反射角等于入射角在法线的另一侧画反射光线（注：反射光线一定要用箭头表示）。练习1、在下列六幅反射现象的图中根据入射光线作出反射光线，并标出入射角和反射角（有度数的要标出度数）； 像的性质： 2 中作出蜡烛AB 的像A'B' 。
2019年中考物理光学作图题 【含解析】
中考物理光学作图题 1．请利用平面镜成像的特点在图中作出AB物体在平面镜中的像，保留作图痕迹． 2．如图所示，电视遥控器对着天棚也能遥控电视机．图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图． 3．如图所示，一束光线垂直射向玻璃棱镜，请在图中画出光通过三棱镜的大致路径． 【1】【2】【3】 4．如图所示，A?B?是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜． 5．如图自行车的尾灯本身并不发光，它是由许多角反射器组成的反光装置．角反射器是由互相垂直的反射光面组成的．当有光照在上面，它能将光反射回来．请在图中的角反射器上画出入射光经两个平面反射的光路．并说明反射光线和入射光线在方向上有何关系． 6．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点．请在图中作出入射光线、反射光线及大致方向的折射光线． 【4】【5】【6】 7．如图所示．O′是O 在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB 在该平面镜中所成的像．8．人眼看到斜插入水中的筷子发生弯折，请在图乙中法线两侧画出能正确说明产生这一现象原因的一条入射光线及对应折射光线． 【7】【8】
9．如图是一点光源S发出的光经平面镜反射后的两条反射光线，请在图中确定点光源S及其像S′的位置，并完成光路图． 10．如图所示，一束光线从空气斜射入玻璃砖中，请你画出该入射光线在玻璃中的折射光线 11．如图所示，护林员利用一块平面镜使此时的太阳光水平射向山洞中P点，请你通过作图标出平面镜的位置，并标出反射角的度数． 【9】【10】【11】 12．“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹． 13．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图． 14．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向． 【12】【13】【14】 15．请你画出如图所示人眼看到水中鱼A的大致光路（A'为鱼A的虚像）． 16．如图，人眼在E处通过碗的边缘D点刚好能看到空碗底部硬币的左边缘A点．现在向碗里缓慢加水，当水面到达C处时，人眼仍在E处，但能通过D点看到硬币的右边缘B点．用一条光线示意以上光学现象（并画出水面、法线）． 【15】【16】
初中物理光学作图
初中物理光学作图 1、如图是非正常眼睛的示意图，请在图中适当的位置画出合适的透镜用于矫正. 2、入射光线和出射光线如图所示，可知方框内的光学元件对光有_______作用，请将该元件画在方框内． 3、图中两凸透镜的焦点重合在一起，作出入射光线AB通过两凸透镜的光路图。 4、根据入射光线和折射光线，在如图的虚线框内画出适当的透镜。 5、如图所示， L1为入射光线， L2为出射光线，请在图中添加合理的光学透镜仪器。
6、请完成图中的光路图。 7、如图所示，光线AO射向凸透镜，请你画出穿过凸透镜的折射光线。 8、请完成图中的光路图。 9、请完成图中的光路图。 10、请完成图中的光路图。 11、请将图中的光路图补充完整
12、请将图中的光路图补充完整 13、请将图中的光路图补充完整 14、将图中的光路图补充完整 15、在如图中，画出通过透镜的折射光线． 16、一圆形蓄水池装满水，水面与地面相平，在池的中心正上方B处悬挂着一盏灯，一人站在岸边，设A处为人眼，作出灯发出的光经过水面反射后进入人眼的反射光线．（保留辅助线）
17、在图中画出物体AB在平面镜MN中所成的像A￠B￠。 18、如图所示，AO为入射光线，ON为法线。请画出入射光线AO的反射光线。 19、（6分）按照题目要求作图。 （1）如图甲，请作出物体AB在平面镜中所成的像A′B′． （2）图乙中乒乓球漂浮在水面上，画出乒乓球受力的示意图． （3）在图丙中，请用笔划线代替导线将三孔插座、电灯和开关正确连入家庭电路． 20、（6 分）按照题目要求作图： (1)如图所示，一束光射向凸透镜经折射后射到一个平面镜上。请在图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。 (2)如图所示，足球在水平草地上向右减速滚动，请画出足球所受力的示意图． (3)小磁针静止时的位置如图所示。请标出电源的“＋”“－”极和磁感线的方向。
2020年中考物理光学作图专题练习(含答案)
2020年中考物理光学作图专题练习 (真题试卷+详细解析答案，值得下载) 一、光的折射 1.（2019安徽，10）光从空气斜射到水面时，一部分光射进水中，另一部分光返回到空中，其光路 如图甲所示。现在让光逆着折射光线的方向从水中斜射到与空气的分界面，请在图乙中画出相应的折射光线和反射光线。 2.（2019吉林，21）请在图中画出折射光线的大致位置。 3.（2019贵阳，23）如图所示是一条光线从透明玻璃砖的一面，垂直入射的光线，玻璃砖的截面为等 腰三角形顶角为120°，请结合几何知识画出这条光线经玻璃砖从另外两个面射出的光路图。 4.（2019攀枝花，23）一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的 大致光线（注意标出法线，不考虑光的反射）。
5.（2019广东，16）如题图所示，一束光从空气射向水面，请画出反射光线和大致的折射光线。 6.（2019北部湾，23）入射光线AO从空气斜射入水中，请在图中画出折射光线的大致方向。 7..(2019天水,14)一束光线AO与水平方向成30°角斜射到平静的水面上。 二、光的反射 1.（2019长春，20）如图甲所示是“探究平面镜成像的特点”的实验装置． （1）取两支完全相同的蜡烛，是为了探究像与物的关系． （2）将点燃的蜡烛A放在玻璃板前，移动玻璃板后的蜡烛B直至与蜡烛A的像完全重合，记录蜡烛A、蜡烛B的位置．改变蜡烛A的位置，重复上述实验，实验记录如图乙所示．蜡烛A位于2位置时的像在点；蜡烛A由2位置移到3位置，像的大小。选填（“变大”、“变小”或“不变”）． （3）人看到蜡烛像是由于反射光进入人眼，请在图丙中画出与反射光线对应的入射光线． 三、平面镜成像的特点
八年级物理上册光学作图题汇总
光的直线传播专练 一、如图1所示，画出点光源S照在不透明物体AB上在光屏MN上出现的影子B A' '； 二、如图2所示，画出井底青蛙在井外的视觉范围； 三、如图3所示，画出点光源S照亮窗外的区域 四、如图4所示，画出眼睛能看到窗外的区域 反射定律作图 要素：入射光线、反射光线、界面、法线，（四项中知二求一） 作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线） 2、根据反射角等于入射角画出所求光线 一、作反射光线 如图所示，光线沿A射到一平面镜，请画出反射光线，在图中标出标出反射角。并请指出入射光线偏转的 度数。答：入射光线偏转的度数分别为1) 2) 3) 。 A B M N S 图1 S S 图3 图2 A
二、作入射光线 在图中，根据反射光线OB画出入射光线AO，并标出入射角。 三、画镜面 如图5所示，AO为入射光线，OB为反射光线，请在图上画出平面镜位置 图5 平面镜成像 要素：物、像、镜面、连线 作图方法：数学的对称图形画法 一、作出点光源S在平面镜中的所成的像S' 二、作出光源AB在平面镜中所成的像B A' ' S S A B A A B
三、作出平面镜的位置 如图6所示，S 为发光点，S’为它在 根据物体AB 及其像B A ''作出平面镜位置 平面镜中的虚像。请在图上画出平面 镜位置。 图6 光的折射作图 要素：入射光线、折射光线、法线、界面 作图方法：1、先找法线（垂直于界面或为反射光线、入射光线的角平分线） 2、根据折射角和入射角的关系画出所求光线 1、如图12所示，光线从水中射入空气，试画出折射光线的大致方向，标出折射角。 2、如图13所示，光线从空气中射入水中，试画出折射光线的大致方向。 图12 图13 3、如图14所示是光从水中的A 点射向空气的两条光线,请在图中画出对应的折射光线,要求光线的传播方向大致合理. F 图14 4、如图3所示，完成光通过玻璃的大致光路； B 3 图
初中物理光学作图题 全
光学作图练习 班级: 姓名: 1.完成下列关于透镜的光路: 2.发光点S 发出一束光投射到水面上,其中一条光线反射后经过A 点,请作出入射光 线、反射光线与大致的折射光线 3.处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B',请您根据图中所给的条件画出凸透镜,并确定焦点F 的位置、 4.画出下列各图中光线经过玻璃砖的光路 5、下列两透镜组合中都有一个焦距就是重合的,请画出经过两透镜的光路 6、在图中的虚线框内填入适当类型的透镜,并完成光路图。 作图题 1.作出下列各图的入射光线(或反射光线、镜面),并标出第1、2图的入射角、 反射角。 2.作出下列各图的入射光线(或折射光线),并标出第1、2图的入射角、折射角。 3.如图1所示S 为发光点,MN 为平面镜,请画出由S 点发出并经平面镜反射后通过Ａ点的光线。 4.根据平面镜成像的特点,在图2中作出物体AB 在平面镜MN 中的像(要求保 留作图痕迹)。 5.在图3、图4中完成光路。 F F F F F F F F F F 2f 2f F F F F F F F F F F A S A ‘ B ‘ B A A F F F F F F 图1 (图1) F F (图2) 空气 水 空气 水 玻璃砖 F F (图3) 空气 玻璃
1、完成右图中的光路图. 2、请画出右图中两条平行光线通过凸透镜后的折射线. 3、图中,S'就是发光点S经凸透镜折射后所成的像,画 出入射光线经透镜折射后的折射光线,并确定透镜的 焦点. 4、点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位 置,试就像的大小、虚实、倒正几方面把烛焰的像大略 地画在图上. 5、在下面各图中填入适当 的透镜: 6、在图中,画出光线通过透镜后的折射 光线. 7、在图中,根据光线通过透镜前后光路,在方框中画出适 当的透镜. 8、如图所示,A、B为射向凸透镜的两条光线,画出通过凸透镜后的折射光线. 9、一束平行于主光轴的光分别射在如图所示的两透镜上,试分别画出这束光通过 两透镜发生折射后的光线. 10、完成下面各自的光路. 11、根据光路,在下列方框中各填上一个光学器件的名称. 12、如右图所示,画出了光通过透镜后的折射光线,请在图上画出入射光线.
初中物理光学作图题全
光学作图练习 班级:姓名: 1．完成下列关于透镜的光路： 2．发光点S 发出一束光投射到水面上，其中一条光线反射后经过A 点，请作出入射光线、反射光线和大致的折射光线 3．处于主光轴上的物体AB 经凸透镜后在光屏上成的像A'B'，请你根据图中所给的条件画出凸透镜，并确定焦点F 的位置. 4． 画出下列中光线经过玻璃砖的光路 5、下列两透镜组合中都有一个焦距是重合的，请画出经过两透镜的光路 6、在图中的虚线框内填入适当类型的透镜，并完成光路图。 作图题 1．作出下列各图的入射光线（或反射光线、镜面），并 标出第1、2图的入射角、反射角。 2．作出下列各图的入射光线（或折射光线），并标出第 1、2图的入射角、折射角。 3．如图1所示S 为发光点，MN 为平面镜，请画出由S 点发 出并经平面镜反射后通过Ａ点的光线。 4．根据平面镜成像的特点，在图2中作出物体AB 在平面镜MN 中的像(要求保留作图痕迹)。 F F F F F F F F F F 2f 2f F F F F F F F F F F A S A ‘ B A O F F F F F F 图1 （图1） F F （图2） 空气 水 空气 水 玻璃砖 F F （图3） 空气 玻璃
A B A B S M N M A N A B C B A C 5．在图3、图4中完成光路。 1.完成右图中的光路图． 2.请画出右图中两条平行光线通过凸透镜后的折射线． 3.图中，S'是发光点S 经凸透镜折射后所成的像，画出入射光线经透镜折射后的折射光线，并确定透镜的焦点． 4.点燃的蜡烛放在凸透镜的左旁主轴上如图所示的位置，试就像的大小、虚实、倒正几方面把烛焰的像大略地画在 图上． 5.在下面各图中填入适当的透镜： 6.在图中，画出光线通过透镜后的折射光线． 7.在图中，根据光线通过透镜前后光路，在方框中画出适当的透镜． 8.如图所示，A 、B 为射向凸透镜的两条光线，画出通过凸透镜后的折射光线． 9.一束平行于主光轴的光分别射在如图所示的两透镜上，试分别画出这束光通过两透镜发生折射后的光线． 10.完成下面各自的光路． 11.根据光路，在下列方框中各填上一个光学器件的名称． 12.如右图所示，画出了光通过透镜后的折射光线， 请在图上画出入射光线． 13.在图中已画出了通过透镜后的折射光线方向，试画出相应的入射光线． 1.（1）作出图中点光源S 发出的光被平面镜MN 反射后能照亮镜前多大范围。 （2）作图说明图中人眼在平面镜前A 点通过平面镜MN 能看到外界多大范围。 2.如图所示，平面镜前有一物体AB ，作出AB 在镜中成的像A ′B ′。 3、如图所示，作出物体ABC 在平面镜中成的像A ′B ′C ′。 4、如图所示，平面镜前有一点光源S ，S 发出的一束光线被平面镜反射后经上，过A 点，请作出该光线的光路图． 5.如图(甲)所示，S 是点光源，S'是S 通过一个平面镜所成的像，请作出平面镜的 位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。 6、如图所示，在平面镜右方有一发光点S ，OB 、O'B'。分别是 S 发出的两条光线经平面镜后的反射光线，作出发光点S 的位置(要求保留必要的辅助线)。 7、如下图所示，S 是一个发光点，S'是它在平面镜中成的像，SA 是S 发出的一条光线，请在图中画出平面镜的位置和SA 经平面镜反射后的光线。
