高压交流电动机试验方法
交流电动机试验方法

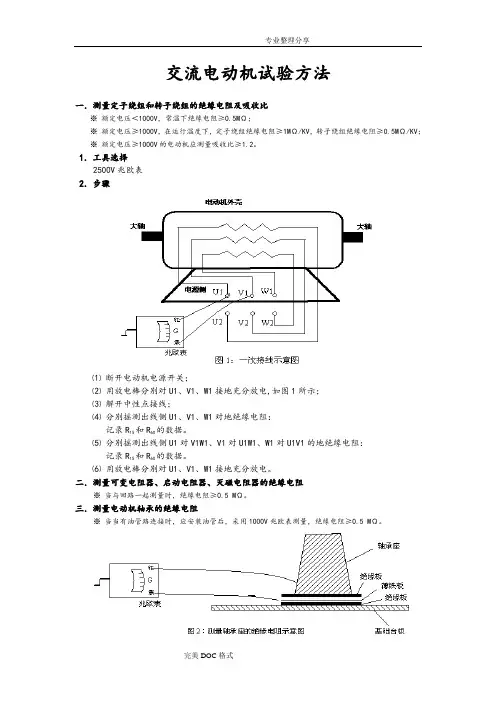

一．测量定子绕组和转子绕组的绝缘电阻及吸收比
※额定电压＜1000V，常温下绝缘电阻≥0.5MΩ；
※额定电压≥1000V，在运行温度下，定子绕组绝缘电阻≥1MΩ/KV，转子绕组绝缘电阻≥0.5MΩ/KV；
※额定电压≥1000V的电动机应测量吸收比≥1.2。
1．工具选择
2500V兆欧表
2．步骤
⑴断开电动机电源开关；
⑵用放电棒分别对U1、V1、W1接地充分放电,如图1所示；
⑶解开中性点接线；
⑷分别摇测出线侧U1、V1、W1对地绝缘电阻：
记录R15和R60的数据。
⑸分别摇测出线侧U1对V1W1、V1对U1W1、W1对U1V1的地绝缘电阻：
记录R15和R60的数据。
⑹用放电棒分别对U1、V1、W1接地充分放电。
二．测量可变电阻器、启动电阻器、灭磁电阻器的绝缘电阻
※当与回路一起测量时，绝缘电阻≥0.5 MΩ。
三．测量电动机轴承的绝缘电阻
※当当有油管路连接时，应安装油管后，采用1000V兆欧表测量，绝缘电阻≥0.5 MΩ。
四．测量定子绕组的直流电阻
※ 1000V以上或100KW以上的电动机各相绕组的直流电阻值相互差别≤最小值的2％；
※中性点未引出的电动机可测量线间直流电阻，各相绕组的直流电阻值相互差别≤最小值的1％。
1．电流、电压表法
※ mV表的连线不应超过该表规定的电阻值，且应接于靠近触头侧
2．平衡电桥法（电桥用法见《进网作业电工培训教材》P320
※测量时，电压引线尽量靠近触头侧；电流引线在电压线外侧，宜分开不宜重叠
※直流双臂电桥法：1～10－5Ω及以下
※单臂电桥法：1～106Ω
五．测量可变电阻器、启动电阻器、灭磁电阻器的直流电阻
※与产品出厂值比较，其差值≤10％。
六．定子绕组和转子绕组的直流耐压和泄漏电流试验
※定子直流耐压的试验电压为电机额定电压的3倍；
※试验电压按0.5倍的额定电压分阶段升压试验，每段停留1min；
※在试验电压下，各相泄漏电流的差别≤最小值的100％，当最大泄漏电流在20μA以下时，各相间不应有明显差别；
※水内冷电机，宜采用低压屏蔽法；
※氢冷电机必须在充氢前或排氢后且含量在3％以下时进行；
※ 1000V以上或100KW以上，中性点已引出至出线端子板的定子绕组应分相进行直流耐压试验；1．工具选择
一般选用200V/60000V的直流耐压泄漏试验设备
2．步骤
⑴工作负责人根据《电业安全工作规程》办理工作票，获得工作许可；
⑵做好安全措施；
⑶接线，如图3所示；
⑷置调压器于“零位”，微安表接至最大量程；
⑸采用整流管G做直流耐压试验时，应先接通灯丝电源回路，并调节控制好灯丝电压的可变电阻，使灯丝电压由最小值调整至额定值；
⑹约一分钟，即灯丝有足够的电子向阳极发射后，合上升压回路的刀闸；
⑺试验前，应先测量试具和接线的泄漏电流，并记录；
⑻确定试具和接线无异常后，接入电缆，缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，在高压端读取1min的直流电流值，并记录；
⑼每相试验完毕后，经电阻（放电器）对地放电，再直接接地。
3．注意事项
⑴升压时，微安表指示过大，应立即查明原因；
⑵每相试验完毕后，先降调压器回“零”，然后切断调压器电源，再切断灯丝电源（采用整流管时）及总电源；
⑶每相试验完毕后，须先经电阻（放电器）对地放电，再直接接地。
※当出现下列情况之一时，说明绝缘不良：
⑴泄漏电流显著增大；
⑵泄漏电流随电压升高而急剧上升；
⑶泄漏电流不稳定；
⑷泄漏电流随时间延长有明显的上升趋势。
七．定子绕组和转子绕组的交流耐压
※水内冷电机在通水情况下进行，水质应合格；
※氢冷电机必须在充氢前或排氢后且含量在3％以下时进行；
定子绕组交流耐压试验电压
绕线式电动机转子绕组的交流耐压试验电压
※同步电动机转子绕组的交流耐压试验电压＝额定励磁电压的7.5倍，且≥1200V，但≤出厂试验电压的75％；
1.工具选择
Bs试验变压器；
R1保护电阻；
R2限流、阻尼电阻；
G保护间隙（球隙）；
A电流表；
V电压表；
LH电流互感器；
2.试验接线图
非被试绕组均短接接地
⑴用放电棒分别对UVW接地充分放电；
⑵分别在UV、VW、WU间加压试验：
缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min 的电流值，并记录；
⑶用放电棒分别对ABC接地充分放电；
⑷分别在U对地、V对地、W对地加压试验：
缓慢升压至试验电压，并密切注意倾听放电声音，密切观察各表计的变化，读取1min 的电流值，并记录；
⑸用放电棒分别对abc接地充分放电。
八．核定定子绕组的极性及其正确连接
※中性点未引出的，可不检查其极性。
1．直流法
⑴工具选择
5～3V直流电池、开关K、mV表
⑵步骤
①用放电棒分别对ABC和abc接地充分放电,如图1和图2所示；
②按图接线，并检查无误；
③合上K，观查瞬间mV表指针的偏转方向；
④断开K，观查瞬间mV表指针的偏转方向；
⑤重复③④步，再做一遍。
⑥用放电棒分别对ABC和abc接地充分放电,如图1和图2所示
⑶判断
①合上K，右偏；断开K，左偏；则为同极性（减极性）；
②合上K，左偏；断开K，右偏；则为异极性（加极性）。
2．交流法（见《进网作业电工培训教材》P366
⑴工具选择
220V交流电源、20V交流电源、开关K1、开关K2、电压表1、电压表2、电压表3
⑵步骤
①用放电棒分别对ABC和abc接地充分放电,如图1和图2所示
②连接线，如下图所示；
③合上K1和K2，记录U xX、U Ax和U ax。
④用放电棒分别对ABC和abc接地充分放电,如图1和图2所示
⑶判断
① U xX＝U Ax－U ax时，为同极性；
② U xX＝U Ax＋U ax时，为异极性。
电动机试验报告电试-----15
工程名称：装置地点：试验日期：年月日
机械名称：温度：℃湿度： % RH
试验：复核：
