消防喷淋系统中的管道支吊架怎么计算的

. 消防喷淋系统中的管道支吊架怎么计算的？

答案

自动喷水灭火系统施工及验收规范

5．1．8 管道支架、吊架、防晃支架的安装应符合下列要求：

1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5．1．8的规定。检查数量：抽查20％，且不得少于5处。

检查方法：尺量检查。

2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。

3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

检查数量：抽查20％，且不得少于5处。

检查方法：尺量检查。

4 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。

检查数量：抽查20％，且不得少于5处。

检查方法：观察检查和尺量检查。

5 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。

检查数量：全数检查。

检查方法：观察检查和尺量检查。

6 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。

检查数量：全数检查。

检查方法：观察检查和尺量检查。

消防管道中，管道支吊架如何计算，单位KG

一根国标3 号角钢每米重量

边厚度3毫米：每米1.737KG

边厚度4毫米：每米1.786KG

一根国标4 号角钢每米重量

边厚度3毫米：每米1.852KG

边厚度4毫米：每米2.422KG

边厚度5毫米：每米2.976KG

一根国标5 号角钢每米重量

边厚度3毫米：每米2.332KG

边厚度4毫米：每米3.059KG

边厚度5毫米：每米3.770KG

边厚度6毫米：每米4.465KG

消防管道支架设置的高度和间距

寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行倒角处理。支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以1.5～1.8m为宜。层高5m以上，平均设置两个管卡。对干、立管支架安装定位,应考虑布置美观，管道支架的最大间距应符合下表的要求。公称直径(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 保温管道2.0 2.5 3.0 3.0 4.0 4.5 6.0 不保温管道3.5 4.0 4.5 5.0 6.0 6.5 8.0 管道支架在梁上安装时，膨胀螺栓位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。

2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5#角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米

华东电力设计院汽水管道支吊架设计手册

华东电力设计院汽水管道支吊架手册使用说明总则支吊架的整体结构通常是由“管部”、“连接件”和“根部”三个部分所组成，管部、连接件和根部的结构型式均以标号方式表达其名称、结构型式、材料及规格，具本表示方式如下：第一单元：占两位数，用汉语拼音字母表示，代表管部、连接件和根部各零件和部件的名称，具体表示方式如下：第二单元：阿拉伯数字表示，代表管部、连接件和根部的结构型式管部：占一位数，除弯头支架外，通常表示为： “1”——代表≤555摄氏度各种介质温度下的管部结构； “2”——适用于无保温管道的管部结构； “3”——代表焊接式管部结构。 “4”——代表加强焊接式管部结构。连接件：占一位数，代表各种连接件的结构型式。根部：占两位数，奇数表示单槽钢的结构，偶数表示双槽钢的结构。第三单元：占一位数，用汉语拼音字母表示，代表管部：与管道表面接触部分所使用的管部材料： “H”——代表合金钢； “R”——代表20号钢；当为A3钢时，则可省略不予表示。连接件：代表： 1．螺纹连接件的螺纹旋向，以字母“Z”代表左螺纹，右螺纹者则不表示： 2．中部弹簧组件的支吊方式 “A”——单吊板连接的弹簧； “B”——双吊架连接的弹簧； “C”——螺纹连接的弹簧。 3．未表示者则无要求。根部：代表悬臂梁结构和简支梁结构与土建梁的支承方式：第四单元：用阿拉伯数字表示，代表：

管部：管子的外径（毫米）连接件： 1．拉杆及其附件和标准件的直径（毫米）和拉杆的长度（毫米）； 2．弹簧编写及其冷态荷载（公斤力）； 3．滚筒的直径（毫米）； 4．其他连接件的编号。根部：表示编号及支吊点距离（毫米）和主要型钢的长度（毫米）。第五单元：占一位数，用汉语拼音字母表示，代表：管部： 1．表示荷载等级： “Q”——轻荷载； “Z”——重荷载； “J”——减震支架管夹。 2．表示支架支座上的特殊要求，当支座上需要带有聚四氟乙烯板作滑动材料时，应注明有“F”字样。连接件：表示支承底板的特殊要求，同“管部（2）” 根部：空白。各种管部、连接件和根部型号的具体表达方式，可参阅本手册中各种结构型式的“标记示例”。本手册所使用的单位，除特殊标明外，分别是长度——毫米（mm）面积——平方毫米（mm2）重量——公斤（kg）荷载——公斤力（kgf）力矩——公斤力—米（kgf---m）设计方面一、管部 1．手册中的“管部”适用于555摄氏度蒸汽和265摄氏度水及以下介质温度的汽水管道,对于油、气管道亦可使用。选用时应根据管道运行时的介质温度选择合适的钢材。 2．“管部”中的PMAX值系指在介质温度下所允许的最大了承载能力。因此应根据管道在不同的运行工况下可能出现的最大荷载选择使用。当选用有“荷载等级”的结构时，应根据管道的设计荷载正确选用。当水平管道支吊架的设计荷载超过于荷载超过手册中允许的最大荷载时，除可缩短支吊架的设计跨距外，尚可按图1所表示的方法选择使用。 3．在吊架拉杆偏移角≤4度时，“管部”中的吊架结构强度已考虑到由于管道水平位移所产生的水平力的影响，当吊架拉杆长度较短时和支架有较大的水平位移时，应将支吊架进行偏移安装，偏移安装值和偏移安装方向应在设计方件中标明。 4．对于高温高压管道和水平力要求严格控制的支架，应在支架的支座底面和滑动、导向底板的表面装设聚四氟乙烯板作滑动材料以减少水平力的产生。

管道支吊架设计及计算

浅谈管道门字型支吊架的设计及计算【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。【关键词】管道布置管道跨距管架分析管架内力计算一、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max =

管道支吊架设计及计算

【文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。【关键词】管道布置管道跨距管架分析管架内力计算一、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1. 管道布置设计应符合各种工艺管道及系统流程的要求； 2. 管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3. 在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4. 管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。 5. 输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max = L max ——管架最大允许跨距（m ）

管道的支吊架设计与计算

6. 地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7. 管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8. 应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9. 管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1. 按强度条件计算的管架最大跨距的计算公式： []t W q L δφ124 .2max = L max ——管架最大允许跨距（m ） q ——管道长度计算荷载（N/m ）,q=管材重+保温重+附加重 W ——管道截面抗弯系数（cm 3）

管道支架的设计分析

管道支架的设计首先我们应明确哪类管架应该土建专业设计,哪类管架应该配管专业设计。支承管道的管架通常分为三部分：一、属于土建结构部分。习惯称之为“管架”或“管廊”，包括内管廊和外管廊。二、管道与土建结构之间相接的各种支、托、吊部分。三、生根在建筑结构上的各种支架，高度通常在２ｍ以下。通常第一类支架由配管专业提供条件，由土建专业设计完成；第二类支架通常由配管专业负责设计；第三类支架在建筑物上的预埋件由土建专业设计，其他部分由配管专业完成。 ⒈管道支架的分类及定义按支架的作用分为三大类：承重架，限制性支架和减振架。 ①承重架：用来承受管道的重力及其它垂直向下荷载的支吊架。它又可分为：刚性支吊架、可变支吊架或弹簧吊架、恒力吊架。ａ、刚性支吊架：用于无垂直位移的场合。ｂ、可变支吊架或弹簧吊架：用于有少量垂直位移的场合。ｃ、恒力吊架：用于垂直位移较大的地方。 ②限制性支架：用来阻止、限制或控制管道系统热位移的支架。它又可分为导向架、限位架和固定架。ａ、导向架：使管道只能沿轴向移动的支架，不允许有角位移。ｂ、限位架：允许管子的某一点有角位移，但不允许有线位移。ｃ、固定架：不允许支承点有三个轴线的全部线位移和角位移。 ③减振架：用来控制或减除重力和热膨胀作用以外的任何力（如物料冲击、机械振动、风力及地震等外部荷载）的作用所产生的管道振动的支架。减振架有弹簧和油压式两种类型。 ⒉水平管道的最大支架间距管道支架间距是指管道的跨度。一般管道的最大支架间距是按强度条件及刚

度条件计算决定，取其较小值。管道支架的设置使管道形成分段，常见的有几种典型的形式：ａ、单跨梁（有图）ｂ、多跨连续梁（有图）ｃ、Ｌ形弯管（有图）ｄ、Ｕ形弯管（有图）ｅ、三轴向弯管（有图） ①支架间距按强度条件计算： W Z L ][式中：L —管道支架间距，m ； Z —管子断面系数，3 cm ，通常管子的断面系数公式为 D d D Z 324 4 ； W —管道单位长度的重力，单位： m N /10； ][—热态下管材受重力荷载部分的许用应力， MPa ，通常取 2 ] [ h ； ][ h —管材在热态下的许用拉应力。 ②按刚度条件计算： 4 10 1W EI L 式中：W L 和意义同上， E —管材在热态下的弹性模量，MPa ；I —管子截面惯性矩，4 cm ，64 4 4 d D I ； —管子在跨中的挠度，mm 。按刚度条件计算时的主要因素为挠度值的选取。在装置内的管道，一般选用挠度在１０～２０mm 之间，推荐采用＝１５mm 。对于装置外的管道，由于常设计成有坡度的管道（２‰～５‰），其挠度采用较大值，可达３８ mm 左右。

管道支吊架设计及计算

管道支吊架设计及计算内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）

7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm，同时应尽量考虑利用管道的自然形状达到自行补偿； 9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1.按强度条件计算的管架最大跨距的计算公式： ——管架最大允许跨距（m） L max q——管道长度计算荷载（N/m）,q=管材重+保温重+附加重 W——管道截面抗弯系数（cm3） Φ——管道横向焊缝系数，取 [δ]t钢管许用应力——钢管许用应力（N/mm2） 2.按刚度条件计算的管架最大跨距的计算公式：

消防喷淋系统中的管道支吊架怎么计算的

. 消防喷淋系统中的管道支吊架怎么计算的？答案自动喷水灭火系统施工及验收规范 5．1．8 管道支架、吊架、防晃支架的安装应符合下列要求： 1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5．1．8的规定。检查数量：抽查20％，且不得少于5处。检查方法：尺量检查。 2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。 3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。检查数量：抽查20％，且不得少于5处。检查方法：尺量检查。 4 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。检查数量：抽查20％，且不得少于5处。检查方法：观察检查和尺量检查。 5 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。检查数量：全数检查。检查方法：观察检查和尺量检查。 6 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5～1.8m。检查数量：全数检查。检查方法：观察检查和尺量检查。消防管道中，管道支吊架如何计算，单位KG 一根国标3 号角钢每米重量边厚度3毫米：每米1.737KG 边厚度4毫米：每米1.786KG 一根国标4 号角钢每米重量边厚度3毫米：每米1.852KG 边厚度4毫米：每米2.422KG 边厚度5毫米：每米2.976KG 一根国标5 号角钢每米重量边厚度3毫米：每米2.332KG 边厚度4毫米：每米3.059KG 边厚度5毫米：每米3.770KG 边厚度6毫米：每米4.465KG .

消防管道支架设置的高度和间距

. 支架的尺的要求。消防管道支架设置的高度和间距，应符合设计要求和施工规范严禁使用支架上孔眼应采用钻床进行开孔，寸和型式应根据现场实际情况确定，为宜；支架2mm～电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1 处理。上飞边毛刺要及时打磨掉，其端头要进行倒角应及时刷防锈漆做好防护处支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，理。立管支并确保同层支架高度一致。支架安装时，成排支架一定要先放线后安装，为宜。层高5m以上，平均设置两个管卡。架一般要求以1.51.8m～的最大间距应符合下表的管道支架,应考虑布置美观，对干、立管支架安装定位要求。(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 公称直径2.0 2.5 3.0 3.0 4.0 4.5 6.0 保温管道支架最大间距(m) 3.5 4.0 4.5 5.0 6.0 6.5 8.0 不保温管道这样可以使管道对膨胀螺栓位置应处于梁的中线以上，管道支架在梁上安装时，且接触紧管子与支架抱箍必须牢固美观，不落在梁弯矩最大的地方，梁的外力， . 密不同的安装位置那么支架的其实算支架是个施工经验活，管道不同的连接方式、样式会不同，安装间距也不同。”支架，也叫防晃支架（多用型或“门U1、支架的样式：支架主要的样式有”型或“角尺”支架（多用在小管径及贴墙立L及以上的管径）、“在DN100 管上）。. .

、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装2时大。时的支架间距要比沟槽连接时支架间距比规范要小，法兰连接、螺纹连接米左右的支架间距一般在4~4.5以消防中最常见的沟槽为例： DN65~DN150DN25~DN50（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），的支架间距一般在3~3.5米左右。槽钢3、支架的选材：单根DN100、单根DN150的管道一般会选5#5#角钢或12#槽钢；两根共用支架时会选或三根管共用时会选10#8#或10#槽钢；或6#在消火栓中用量较多，一般按 DN65DN50~DN80在喷淋中用量较小，槽钢；4#角钢考虑。DN25~DN40一般按3#或角钢考虑；5#、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板4底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。”型支架，U管按5#槽钢间距4.5米，“所以喷淋管支架大致估算：150 100 ”型支架，单4.5米，“U5#1.5单个支架用材米计，80 65 50 管按角钢间距”型支架，单个L角钢间距3.5米，“4#40 32 251.5个支架用材米计，管按支架用材1.2米 .

消防喷淋系统中的管道支吊架怎么计算的

答案自动喷水灭火系统施工及验收规范 5．1．8 管道支架、吊架、防晃支架的安装应符合下列要求： 1 管道应固定牢固；管道支架或吊架之间的距离不应大于表5．1．8的规定。检查数量：抽查20％，且不得少于5处。检查方法：尺量检查。 2 管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量等，应符合设计要求和国家现行有关标准的规定。 3 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。检查数量：抽查20％，且不得少于5处。检查方法：尺量检查。 4 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。检查数量：抽查20％，且不得少于5处。检查方法：观察检查和尺量检查。 5 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。检查数量：全数检查。检查方法：观察检查和尺量检查。 6 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为～1.8m。检查数量：全数检查。检查方法：观察检查和尺量检查。消防管道中，管道支吊架如何计算，单位KG 一根国标3 号角钢每米重量边厚度3毫米：每米1.737KG 边厚度4毫米：每米一根国标4 号角钢每米重量边厚度3毫米：每米边厚度4毫米：每米

边厚度5毫米：每米一根国标5 号角钢每米重量边厚度3毫米：每米边厚度4毫米：每米边厚度5毫米：每米边厚度6毫米：每米

管道支吊架设计计算书

管道支吊架设计计算书项目名称____________工程编号_____________日期_____________ 设计____________校对_____________审核_____________ 说明： 1、标准与规范：《建筑结构荷载规范》(GB50009-2012) 《钢结构设计规范》(GB50017-2003) 《混凝土结构设计规范》(GB50010-2010) 2、本软件计算所采用的型钢库为：热轧等边角钢GB9787-88 热轧不等边角钢GB9797-88 热轧普通工字钢GB706-88 热轧普通槽钢GB707-88 3、支吊架的支座应连接在结构的主要受力构件上，支吊架施工厂家应将支吊架预埋点位以及受力提给设计院，经设计院认可后方可施工！ 4、基本计算参数设定：荷载放大系数：。当单面角焊缝计算不满足要求时，按照双面角焊缝计算! 受拉杆件长细比限值：300。受压杆件长细比限值：150。横梁挠度限值：1/200。

梁构件计算：构件编号：2 一、设计资料材质：Q235-B; f y = mm2; f = mm2; f v = mm2 梁跨度：l0 = m 梁截面：C8 强度计算净截面系数: 自动计算构件自重二、设计依据《建筑结构荷载规范》（GB 50009-2001）《钢结构设计规范》（GB 50017-2003）三、截面参数 A = Yc = ; Zc = Ix = ; Iy = ix = ; iy = W1x = ; W2x = W1y = ; W2y = 四、单工况作用下截面内力：（轴力拉为正、压为负）恒载（支吊架自重）：单位（）位置(m) 弯矩剪力(kN) 轴力(kN) 挠度(mm) 位置(m) 弯矩剪力(kN) 轴力(kN) 挠度(mm) 注：支吊架的活荷载取值为0。五、荷载组合下最大内力：组合(1)：恒载+ 活载组合(2)：恒载+ 活载最大弯矩Mmax = 位置：;组合：(2) 最大弯矩对应的剪力V = ;对应的轴力N = 最大剪力Vmax = ;位置：;组合：(2) 最大轴力Nmax = ;位置：;组合：(2) 六、受弯构件计算：梁按照受弯构件计算，计算长度系数取值：u x=，u y=

管道支吊架设计和计算

浅谈管道门字型支吊架的设计及计算文摘】用来支撑管道的结构叫管道支吊架，管道在敷设时都必须对管子进行固定或支承，固定或支承管子的构件是支吊架。在机电工程里，管道支架是分布广、数量大、种类繁多的安装工事，同时管道支吊架的设计和安装对管道及其附件施工质量的好坏取决定性作用。如何采用安全适用、经济合理、整齐美观的管道支吊架是机电安装工程的一个重点。关键词】管道布置管道跨距管架分析管架内力计算、管道的布置对管道进行合理的深化和布置是管道支吊架设计的前提条件。欲设计安全使用、经济合理、整洁美观的管道支吊架，首先需对管道进行合理的布置，其布置不得不考虑以下参数： 1.管道布置设计应符合各种工艺管道及系统流程的要求； 2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等方面的要求，并力求整齐美观； 3.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 4.管道宜集中成排布置，成排管道之间的净距（保温管为保温之间净距）不应小于50mm 。 5.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置，应符合设备布置设计的要求，并力求短而直，切勿交叉； 6.地上的管道宜敷设在管架或管墩上，在管架、管墩上布置管道时，宜使管架或管墩所受的垂直荷载、水平荷载均衡； 7.管道布置应使管道系统具有必要的柔性，在保证管道柔性及管道对设备、机泵管口作用力和力矩不超出过允许值的惰况下，应使管道最短，组成件最少； 8.应在管道规划的同时考虑其支承点设置，并尽量将管道布置在距可靠支撑点最近处，但管道外表面距建筑物的最小净距不应小于100mm ，同时应尽量考虑利用管道的自然形状达到自行补偿； 9.管道布置宜做到“步步高”或“步步低”，减少气袋或液袋。不可避免时应根据操作、检修要求设置放空、放净。、管架跨距管架的跨距的大小直接决定着管架的数量。跨距太小造成管架过密，管架数量增多，费用增高，故需在保证管道安全和正常运行的前提下，尽可能增大管道的跨距，降低工程费用。但是管架跨距又受管道材质、截面刚度、管道其它作用何载和允许挠度等的影响，不可能无限的扩大。所以设计管道的支吊架应先确定管架的最大跨距，管架的最大允许跨距计算应按强度和刚度两个条件分别计算，取其小值作为推荐的最大允许跨距。 1.按强度条件计算的管架最大跨距的计算公式：

管道支架受力计算

地下三层3-8/D-E轴空调冷却水管道支架受力计算管道受力计算步骤如下： 1）对图纸进行支架的深化设计首先对现有的图纸进行支架的深化设计，确定各个部位支架的间距，并在图纸上标明具体位置。并以洽商或工作联系单的形式经过专业设计人员的签认。 2）支吊架拉力计算第一步、根据图集《室内管道支架及吊架》（03S402,中国建筑标准设计研究所2003.5.1实行）查出管道（如为保温管道应为带保温的管道）重量。根据长城金融工程空调冷却水施工设计说明要求（DN450采用螺旋焊接钢管），钢管规格为为Φ478*9。对于加厚管道，应根据每米钢管质量的计算公式计算出它的每米重量A：1*24.6616*δ*（D —δ）/1000，其中D为外径，δ为壁厚。冷却水管重量：24.6616×9×（478-9）÷1000=104.6 kg/m 第二步、计算管道满水重量和支架自重每米管道水重量： T=π*（管内径）2*水密度（kg/m3） 3.14×(0.45÷2)2×1000÷1000=159 kg/m 第三步、根据设计签认的“支吊架”深化图纸及上述计算数据，用下式计算出每个的膨胀螺栓须承受的力B（KN）：

槽钢自重(t)：2.85m×14.2kg/m=40.47 kg 总重量(t)：（104.6+159）×66.4+40.47×7=17786.33 kg 膨胀螺栓承受的力：17786.33÷(8×7)÷100=3.18 KN 第四步、从图集《室内管道支架及吊架》（03S402）中P9关于M16的锚栓抗拉极限荷载为9.22KN,抗剪极限荷载为5.91KN，均大于深化设计荷载，故M16的膨胀螺栓的选取满足本工程需要。

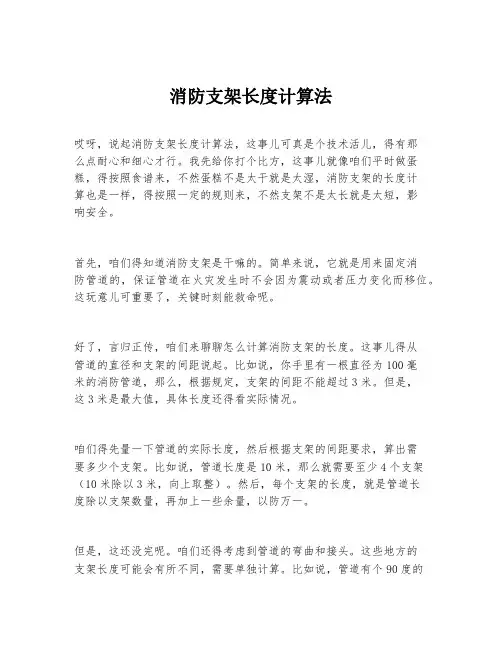

消防管道支架工程量计算

消防管道支架工程量计算如题，现在只知道管长，支架的信息没有，有150 100 80 65 50 40 3 2 25管，求一个大概标准的计算方法，尽量详细，小白一个。我给你大体介绍一下： 1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，法兰连接、螺纹连接时的支架间距要比沟槽连接时大。以消防中最常见的沟槽为例：DN65~DN 150的支架间距一般在4~4.5米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~3.5米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选1 0#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。所以喷淋管支架大致估算：150 100 管按5#槽钢间距4.5米，“U”型支架，单个支架用材1.5米计，80 65 50 管按5 #角钢间距4.5米，“U”型支架，单个支架用材1.5米计，40 32 25管按4#角钢间距3.5米，“L”型支架，单个支架用材1.2米

建筑给排水、消防工程支架工程量计算

建筑给排水、消防工程施工图预算编制实例一、室内给排水工程施工图预算编制实例（一）施工图与施工说明 1．施工图见图5-1至5-5 2．施工图说明 (1) 生活给水采用镀锌钢管。给水管道穿墙、穿楼板均设钢制套管，当DN≤32时，套管比管子规格大二号，当DN≥40时，套管比管子规格大一号。 (2) 排水管道采用排水铸铁承插管，石棉水泥接口；明装时，铸铁管除锈后刷防锈漆二遍，银粉漆两遍；埋地敷设时，铸铁管除锈后刷热沥青两遍；地下室内的铸铁管，除锈后刷防锈漆二遍；室外保温墙内的铸铁管，除锈后刷防锈漆二遍，采用玻璃棉毡（δ=30mm）保温，外缠玻璃布做保护层。（3）明设钢支、吊架除锈后刷防锈漆二遍，银粉漆二遍；暗设钢支、吊架除锈后刷防锈漆二遍。（4）其它未详事宜，执行《建筑给排水及采暖施工质量验收规范》的有关规定。（二）划分分项工程项目 1．室内给水系统安装 (1) 镀锌钢管安装 (2) 管道支架制作安装 (3) 钢套管制作安装 (4) 管道消毒、冲洗 (5) 阀门安装 (6) 水表组成、安装 (7) 管道支架除锈刷油 2．室内排水系统安装 (1) 承插铸铁排水管安装 (2) 浴盆安装 (3) 洗脸盆安装 (4) 洗涤盆安装 (5) 坐式大便器安装 (6) 地漏安装 (7) 水龙头安装 (8) 铸铁排水管除锈、刷油 (9) 管道支架除绣、刷油 (10) 管道绝热 (11) 绝热保护层安装 (12) 埋地排水铸铁管道人工挖沟槽和回填土 (13) 排水立管下砖墩砌筑（三）工程量计算 1．给水系统（1）镀锌钢管安装镀锌钢管安装以室内地坪为界，分地上和地下两部分。工程量按图注尺寸以一定顺序计算。为了便于计算，核查工程量，本例在图5-3上进行了部位编号。（2）管道支架制作安装

水电安装算量规范及支吊架计算

给排水工程一、安装工程工程量清单计价总述 1、概况和使用范围《建设工程工程量清单计价规范》（GB50500-2003）安装工程计价规范共有十三个部分1140个清单项目，基本满足并适用于工业与民用建筑（含公用建筑）的给排水、采暖、通风空调、电气、照明、通信、智能等设备、管线的安装工程和一般机械设备安装工程量清单编制和计价的需要。不适用于专业专用设备安装工程量清单的编制计价，比如化工、冶金、矿山、电力等行业, 他们应使用行业的专业安装定额。 1. 冷热水淋浴器工程量计算的位置为水平管与支管的交接处 2. 冷热水洗脸盆给水为给水管与支管的交接处，排水管以排水管出地面10cm 3. 座便器给水以角阀为界，排水以出地面10cm 4. 一般计算规则中建筑物外墙皮 1.5米为室内部分 5. 室内DN32及以内给水已包括管卡及托钩制作安装 6. 台式洗脸盆（浴盆）安装不包括台板及支架 7. 铸铁排水管、塑料排水管均包括管卡及托吊架、透气帽制作安装 8. 螺纹水表组成与安装中已包括了相应的螺纹闸阀安装，计算阀门安装工程量时不应重复计算 9. 管道支架工程量计算： ⑴水平钢管支架最大间距见采暖专业工程 10. 各种水箱安装均未包括连接管，可执行室内管道安装相应项目 11. 各类水箱均未包括支架制作安装，如为型钢支架，应执行第一册“一般管道支架”项目 12. 成品玻璃钢水箱安装按水箱容量执行钢板水箱安装项目，人工乘以系数0.9 13. 水泵房中压力表自带1个DN15的蝶阀，1个水表弯

14. 水处理间离子交换器安装套用“化学工业设备安装工程” 15. 除污器安装套用工业管道安装工程消防工程 1. 室内消火栓安装项目中不包括消防按钮的安装，消防按钮应执行第一章相应项目另行计算 2. 室内消火栓组合卷盘安装，执行室内消火栓安装*1.2 3. 阀门、法兰安装，各种套管制作安装，不锈钢管及管件，钢管和管件及泵间管道安装，管道系统强度试验、严密性试验和冲洗等，执行第六册工业管道工程 4. 消火栓管道、室外给水管道及水箱制作安装，执行第八册给排水工程 5. 各种仪表安装及带点讯号的阀门、水流指示器、压力开关、驱动装置及泄露报警开关的接线、校线等，执行第十册自动化仪表 6. 泡沫液储罐、设备支架制作、安装等，执行第五册静置设备与工艺金属结构制作安装 7. 设备及管道除锈、刷油及绝热工程，执行第十一册刷油防腐 8. 其他报警装置适用于雨淋、干湿两用及预作用报警装置 9. 设置于管道间、管廊内的管道、阀门（阀门、过滤器、伸缩节、水表等）其项目人工*1.3

管道支吊架设计及计算

浅谈管道门字型支吊架得设计及计算【文摘】用来支撑管道得结构叫管道支吊架,管道在敷设时都必须对管子进行固定或支承,固定或支承管子得构件就是支吊架。在机电工程里,管道支架就是分布广、数量大、种类繁多得安装工事,同时管道支吊架得设计与安装对管道及其附件施工质量得好坏取决定性作用、如何采用安全适用、经济合理、整齐美观得管道支吊架就是机电安装工程得一个重点。【关键词】管道布置管道跨距管架分析管架内力计算一、管道得布置对管道进行合理得深化与布置就是管道支吊架设计得前提条件。欲设计安全使用、经济合理、整洁美观得管道支吊架,首先需对管道进行合理得布置,其布置不得不考虑以下参数: 1.管道布置设计应符合各种工艺管道及系统流程得要求; 2.管道布置应统筹规划,做到安全可靠、经济合理、满足施工、操作、维修等方面得要求,并力求整齐美观; 3.在确定进出装置(单元)得管道得方位与敷设方式时,应做到内外协调; 4.管道宜集中成排布置,成排管道之间得净距(保温管为保温之间净距)不应小于５0mm。 5.输送介质对距离、角度、高差等有特殊要求得管道以及大直径管道得布置,应符合设备布置设计得要求,并力求短而直,切勿交叉; 6.地上得管道宜敷设在管架或管墩上,在管架、管墩上布置管道时,宜使管架或管墩所受得垂直荷载、水平荷载均衡; 7.管道布置应使管道系统具有必要得柔性,在保证管道柔性及管道对设备、机泵管口作用力与力矩不超出过允许值得惰况下,应使管道最短,组成件最少; 8.应在管道规划得同时考虑其支承点设置,并尽量将管道布置在距可靠支撑点最近处,但管道外表面距建筑物得最小净距不应小于100mm,同时应尽量考虑利用管道得自然形状达到自行补偿; 9.管道布置宜做到“步步高”或“步步低”,减少气袋或液袋、不可避免时应根据操作、检修要求设置放空、放净。二、管架跨距管架得跨距得大小直接决定着管架得数量。跨距太小造成管架过密,管架数量增多,费用增高,故需在保证管道安全与正常运行得前提下,尽可能增大管道得跨距,降低工程费用、但就是管架跨距又受管道材质、截面刚度、管道其它作用何载与允许挠度等得影响,不可能无限得扩大。所以设计管道得支吊架应先确定管架得最大跨距,管架得最大允许跨距计算应按强度与刚度两个条件分别计算,取其小值作为推荐得最大允许跨距、 1.按强度条件计算得管架最大跨距得计算公式: ——管架最大允许跨距(m) L max q——管道长度计算荷载(N／m),q＝管材重+保温重+附加重 W——管道截面抗弯系数(cm3) Φ—-管道横向焊缝系数,取0、7

消防管道支架设置的高度和间距

支架设置的高度和间距，应符合设计要求和的要求。支架的尺寸和型式应根据现场实际情况确定，支架上孔眼应采用钻床进行开孔，严禁使用电、气焊进行开孔。支架上孔眼的孔径比所穿螺栓直径大1～2mm为宜；支架上飞边毛刺要及时打磨掉，其端头要进行处理。支架上焊缝要饱满且无夹渣，除埋入砼中的部分外，应及时刷防锈漆做好防护处理。支架安装时，成排支架一定要先放线后安装，并确保同层支架高度一致。立管支架一般要求以～为宜。层高5m以上，平均设置两个管卡。对干、立管支架安装定位,应考虑布置美观，的最大间距应符合下表的要求。(mm) DN25 DN32 DN40 DN50 DN80 DN100 DN150 支架最大间距(m) 不在梁上安装时，位置应处于梁的中线以上，这样可以使管道对梁的外力，不落在梁弯矩最大的地方，管子与支架抱箍必须牢固美观，且接触紧密. 其实算支架是个施工经验活，管道不同的连接方式、不同的安装位置那么支架的样式会不同，安装间距也不同。

1、支架的样式：支架主要的样式有"门"型或“U”支架，也叫防晃支架（多用在DN100及以上的管径）、“L”型或“角尺”支架（多用在小管径及贴墙立管上）。 2、支架的间距：支架的最大间距是有规范的，这个你可以百度的，但实际安装时支架间距比规范要小，、时的支架间距要比时大。以消防中最常见的沟槽为例： DN65~DN150的支架间距一般在4~米左右（支架间距设置时跟梁的间跨有关，因支架经常贴梁边安装），DN25~DN50的支架间距一般在3~米左右。 3、支架的选材：单根DN100、单根DN150的管道一般会选5#角钢或5#槽钢或6#槽钢；两根共用支架时会选8#或10#槽钢；三根管共用时会选10#或12#槽钢；DN50~DN80在喷淋中用量较小，DN65在消火栓中用量较多，一般按5#角钢考虑；DN25~DN40一般按3#或4#角钢考虑。 4、支架计算：支架计算时吊臂长度的确实是关键，所以要确定管道标高与楼板底标高（因消防管一般按贴梁底安装考虑，所以梁高很关键），一般地下室支架吊臂较长，楼层内稍短。所以喷淋管支架大致估算：150 100 管按5#槽钢间距米，“U”型支架，单个支架用材米计，80 65 50 管按5#角钢间距米，“U”型支架，单个支架用材米计，40 32 25管按4#角钢间距米，“L”型支架，单个支架用材米
