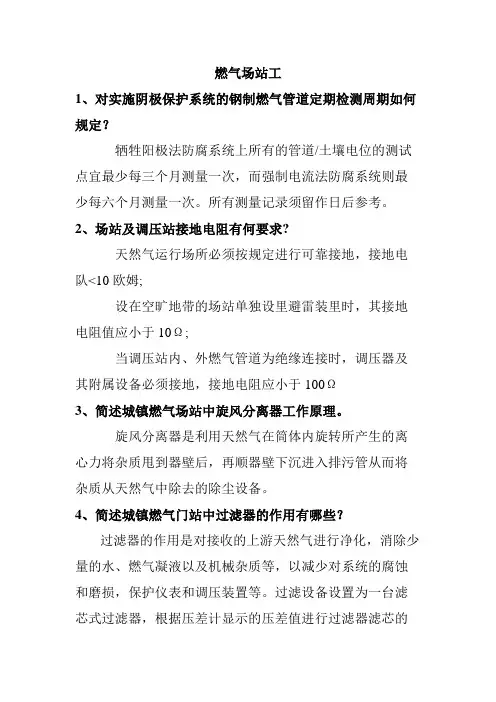

燃气场站工

1、对实施阴极保护系统的钢制燃气管道定期检测周期如何规定?

牺牲阳极法防腐系统上所有的管道/土壤电位的测试点宜最少每三个月测量一次,而强制电流法防腐系统则最少每六个月测量一次。所有测量记录须留作日后参考。

2、场站及调压站接地电阻有何要求?

天然气运行场所必须按规定进行可靠接地,接地电队<10欧姆;

设在空旷地带的场站单独设里避雷装里时,其接地电阻值应小于10Ω;

当调压站内、外燃气管道为绝缘连接时,调压器及其附属设备必须接地,接地电阻应小于100Ω

3、简述城镇燃气场站中旋风分离器工作原理。

旋风分离器是利用天然气在筒体内旋转所产生的离心力将杂质甩到器壁后,再顺器壁下沉进入排污管从而将杂质从天然气中除去的除尘设备。

4、简述城镇燃气门站中过滤器的作用有哪些?

过滤器的作用是对接收的上游天然气进行净化,消除少量的水、燃气凝液以及机械杂质等,以减少对系统的腐蚀和磨损,保护仪表和调压装置等。过滤设备设置为一台滤芯式过滤器,根据压差计显示的压差值进行过滤器滤芯的

清洗或更换。一般设定为700mbar左右就需更换或清洗;过滤器本体上设有排污阀。

5、简述城镇燃气门站的主要用途?

城市天然气门站是城市输配系统的气源点,也是天然气长输管线进入城市天然气管网的配送站,其任务是接收长输管线输送来的燃气,在站内进行过滤、调压、加臭、计量、气质分析、分配后,送入城市输配管网或直接送入大用户。

6、简述温度变送器工作原理?

温度变送器一般是通过热电偶或热电阻测量温度。温度变送器就是把测温组件的输出,按比例的转变成统一的直流电流信号。供给调节、记录等装置。

7、燃气场站爆炸危险区域和范围是如何划分的?

(1)爆炸危险区域可分为0区,1区或2区,应根据GB 50058标准进行划分。

(2)安全区域范围的设定取决于两个重要因素:可燃性气体存在于所定的空间及所述情况发生的频率,大致可分为: 0区:可燃性气体持续或长时间存于空间,上述情况发生的概率大于0.1。

1区:可燃性气体可能于正常操作情况下存在,上述发生的概率介乎0.001至0.1之间。

2区:可做性气体不会于正常操作情况下出现,或上述情况偶尔发生及有关气体只存在一段短时间,发生的概率于

0.001或以下。

(3)必须对站的布置列出危险区城,站内所采用的带电仪器或组件,电力装置等必须符合现行国家标准GB50058《爆炸和火灾危险环境电力装置设计规划》的有关所在危险区域的设计规划。

(4)站内一切潜在性火源或非防爆的带电装置,必须装置于危险区城外。

(5)站的危险区城包括所有0区、1区及2区的范围不可超越站的范围。

8、燃气场站中常见的防爆类型有哪些?

燃气场站常见的防爆电气设备类型有隔爆型、增安型、本安型

隔爆型----电气设备的一种防爆型式,其外壳能够承受通过外壳任何接合面或结构间隙进入外壳内部的爆炸性混合物在内部爆炸而不损坏,并且不会引起外部由一种、多种气体或蒸汽形成的爆炸性气体环境的点燃。其标志为“d"。增安型----电气设备的一种防爆型式,即对电器设备采取一些附加措施,以提高其安全程度,防止在正常运行或规定的异常条件下产生危险温度、电孤或火花的可能。这种保护型式用“e"表示。

本质安全型----电器设备的一种防爆型式,它将设备内部和暴露于潜在爆炸性环境的连接导线可能产生的电火花或热效应能量限制在不能产生点燃的水平。其标志为“i”。

9、城镇燃气输配系统一般由哪些部分组成?

城镇燃气输配系统一般由门站、燃气管网、储气设备、管理设施、监控系统等组成。

10、城镇燃气管道按照设计压力分为哪几个等级?

城镇燃气管道应按燃气设计压力P分为7级:

高压 A 2.5 < P≤4.0 MPa

高压 B 1.6

次高压 A 0.8

次高压 A 0.4 < P≤0.8 MPa,

中压 A 0.2 < P≤0.4 MPa

中压 B 0.01≤P≤0.2 MPa

低压P < 0.01 MPa

11、城镇燃气输配系统中,门站一般具有哪些功能?

门站一般具有接受气源来气并进行净化、加臭、控制供气压力、气量分配、计量和气质检测等功能。

12、调压站中安全放散压力有何规定?放散管有何要求?

调压站各种安全放散装置的放散压力不超过工作压力的1.3倍,放散管管口应高出调压站屋檐1.5米。落地式调

压箱的安全放散管管口距地面的高度不应小于4米;设置在建筑物墙上的调压箱的安全放散管管口应高出该建筑物屋檐1米以上。

13、站内调压系统的布置时应符合什么要求

调压系统的水平安装高度应便于维护检修;两路或以上调压系统并联布置时,相邻装置净距宜大于1m 。

14、场站计量系统应有哪些功能?

场站流量计应具有现场显示和远传工况、标况瞬时流量、标况累计流量的功能,内部应具有压力、温度补偿功能。

15、场站中各种管道刷漆颜色有何规定?

场站管道颜色一般:黄色为燃气管道;绿色、黄色环为生水;红色、黑色环为排气管道。

16、参加场站管道焊接的焊工有何要求?

凡参加场站管道焊接的焊工,必须具有锅炉压力容器焊工合格证书且在合格范围内从事焊接工作。间断焊接时间不应超6个月,否则应重新考试。

17、场站中常见灭火器有哪些种类?

灭火器动方式可分为:手提式和推车式;

按驱动灭火剂的动力来源可分为:储气瓶式、储压式、化学反应式;按所充装的灭火剂则又可分为:泡沫、干粉、卤代烷、二氧化碳、酸碱、清水等。

18、常用的灭火方法有哪些?

常见的灭火方法有冷却法、隔离法、窒息法、抑制法四种方法

19、场站中压力容器检验周期是如何规定的?

场站压力容器检验周期应根据设备的技术状况和使用条件来确定,但外部检验每年至少一次,内外部检验每3年至少一次,全面检验每6年至少一次。

20、场站中各种附属设施检定周期各是多长?

场站附件检定周期:安全阀每年(12个月)检测一次,压力表为每半年(6个月)检测一次。避雷及静电接地每半年(6个月)检测一次。可燃气体报警器半年一次,爆破片二~~三年更换一次。

21、场站中对调压器噪音有何要求?

调压系统操作时所发出的噪音,于1米范围不得大于85dB(A)在有需要情况下,应装设消音器或隔音罩等设备以减低所发出的噪音,使其场站边界的噪音不高于65dB(A),夜间不高于55dB(A)。

22、场站中流量计在设计方面需要满足哪些要求?

(1)流量计设计、制造和安装使用应符合GB/T 18603《天然气计量系统技术要求》及其它各种类天然气计量装置的有关规定。

(2)流量计应具有现场显示和远传工况、标况瞬时流量、标况累计流量的功能,内部应具有压力、温度补偿功能。

(3)应具有数据贮存及上传功能。除外供电源外,还应配置电池以保证当外供电源故障时,能为流量计提供电源。

(4)除现场显示流量数值外,还应具有将合RS485标准的通讯接口和信号输出。通信协议应具有通行性。

(5)应选择适合的量程比,以满足实际使用要求。在最高及最低流量(包括初期及远期流量)范围内的计量皆不应超出允许误差。

(6)门站的流量计因要配合分输站的计量,一般装设于调压装置的上游,而调压站的计量,可安装于调压装置的上游或下游位位置,随所需要的压力,实际流量,量程比会有所不同,设计应根据实际情况(如成本效益和校验等)综合比较选择。

23、场站检管系统有哪些设备组成?

场站检管系统必须包括:检管器收/发筒、旁通管、阀门、压力显示器、放散管、检管器通过指示器发筒旁通管阀门、压力显示器放散管检管器通过指示器。

24、门站及高中压调压站的安全泄放阀宜在每路调压上独立安装,为何要求其流量应小于每路最高流量的1%?

当下游工期需求很小时,由于调压器可能会出现不能紧闭而有稍微泄露至下游管网,下游压力会上升,所以可用流量不超过系统需求1%。

25、N+1和N+2设计理念分别使用在何种情况下?

DM 11指引推荐进口压力在0.4MPa以下的调压系统,一般采用N + 1设计,进口压力在0.4MPa或以上的调压系统使用N+2设计理念。

26、什么是N+2设计理念?

由于高压门站、高压调压站发生的任何事故对整个下游网络都可能造成巨大的影响,所以一般都采用较高的安全系数。基本的概念是:任何两个主要的控制部份(包括调压器,截断阀,放散阀)失效,都不会对下游造成危险的超压情况(即N+2理念)。可考虑的系统包括:

(1)工作/监控/超压切断调压系统(A/M/S设计)

(2)工作/监控/完全放散调压系统

27、门站或高压调压站的设计气体流速为多少?

在上游所指定的管道及组件口径下,天然气在过滤器前的流动速度不得大于20m/s,而于过滤器下游则不得大于40m/s,同时应考虑其它设备的流速限制。考虑站的出口应为下游供气管网的气源,因而当在最高流量时,可将站的最低出口压力定为下游管网的最高压力来计算燃气流速。

28、门站或高中压调压站的流量应如何确定?

门站或高中压调压站的流量值应以最低进口压力及最高出口压力计算。流量应满足输配系统输气调度和调峰的要求。

29、门站中对调压装置有何用要求

调压装置的组件,宜包括超压自动紧急切断装置、进出口的截断阀工作及监控调压器与安全放散阀。

(1)每一路均设工作调压器,监控调压器,超压自动紧急切断装置及独立的放散阀。

(2)每一路须相同或相类似的设计。当其中一路关上时,其余各路应仍可以最低进口压力及最高出口压力满足最高流量值。

(3)每一路的前后必须装设截断阀。

(4)工作调压器及监拉调压器间应备有压力测量位置及压力表.

30、门站安保方面需考虑哪些因素?

(1)门站必须设有保安措施,防止未经许可或授权人员闯入。

(2)站内所有构筑物应可上锁,只容许有关工作人员进入。并不可设置窗户,避免受人破坏及入侵。

(3)站的主要设备至围墙间应留有适当距离,防止对站内的干扰。

(4)站的门及围墙宜避免站外的人看到站内情况。

(5)站内车辆行驶范围须考虑设置防撞拦作保护。

(6)站内应设有紧急通道供站内工作人员于紧急情况下使用,此通道应与常用大门尽可能保持最远的距离,可供站内工作人员在紧急情况下离开,且保证站外一切未授权人员无法进内.

(7)宜设置红外线动作探测器和闭路电视作站内保安用途。

(8)面向站外的构筑物、围墙、门等不应设有窗户,避免受站外人员千扰。

(9)装置仪器、设备等的建构筑物不宜设置窗户。如需散热,可装设通风孔,但通风孔的设计必须可防止站外人员及动物对构筑物内的装备干扰。如需空调设备,应对外露散热器的安全予以考虑。

31、安全泄放阀动作性能允许偏差及动作性能有何要求?

安全泄放阀设定压力允许偏差±0.01 MPa;启闭压差极限值最大为5%整定压力,最小为2.5%整定压力。

32、什么是超压切断阀?一般有哪些要求?

超压自动紧急切断装置在过滤器及调压器之间位置。当出口压力高于指定参数的上限时,能在指定时间切断上游的供气,以保证一切于下游的组件不致损坏。

一般超压自动紧急切断装置,应为只依靠天然气来驱动或控制的装置,且必须使用手动还原。宜为独立组件,与调压器非一体式,结构简单、经巧、易于操作及测试。

33、门站及调压站设备运行温度范围一般为多少?

一般应用于门站及调压站的设备应满足在-20℃至60℃正常工作,若操作温度超出此范围,应做特别的设计考虑。

34、门站及高中压调压站内危险区域内不得设置何种装置?

门站夜高中压调压站内危险区城内不得设置潜在性火派或非防爆的带电装置,上述装置必须装置在危险区城外.

35、何为双隔中疏阀门?

具备双隔中疏功能(Double Block and Bieed)的阀门,即阀门本身的上下游皆有密封面,而两个密封面中间有通道可以将气体放散,.保当阀门关闭时,上游的气体绝不会流入下游。

36、调压站室外进出口阀门距调压站的距离应符合什么要求?

(1)当为地上独立建筑时,不宜小于10m;

(2)当为毗连建筑物时,不宜小于5m;

(3)当为调压柜时,不宜小于5m;

(4)当为露天调压站时,不宜小于10m;

(5)当通向调压站的支管阀门距调压站小于100m时室外支管阀门与调压站进口阀门可合为一个。

37、检管站阀门有何特殊要求?

检管站须进行检管工序之管道必须采用全通径阀门,阀门之内径须与管道一致。

38、门站储配站内消防设施应符合哪些要求?

应符合现行的国家标准《建筑设计防火规范》GB50016的规定的。并应符合:

(1)储配站在同一时间内的火灾次数应按一次考虑;

(2)当设置消防水池时,消防水池的容量应按火灾延续时间3h计算设定。当火灾情况下能保证连续向消防水池补水时,其容量可减去火灾延续时间的补水量。

( 3)储配站内消防给水管网应采用环形管网,其给水干管不应少于2条。当其中一条发生故障时,其余的进水管应能满足消防用水总量的供给要来。

(4)引站内室外消防检宜选用地上式消防检;

(5)门站的工艺装置区可不设消防给水系统;

(6)门站和储配站内建筑物灭火器的配置应符合现行的国家标难《建筑灭火器配置设计规范》GB 50140的有关规定。

39、门站或高中压调压站站内法兰及垫片有何要求?

门站或高中压调压应采用对焊式法兰,法兰垫片不可含石棉成分

40、门站高压调压站应按何种要求设置绝缘隔离装?

门站高压调压站的进出口管道应设有绝缘隔离装置。绝缘隔离装置必须采用阻抗较高的一体式绝缘接头。用以隔离采用阴极保护的管网不应使用绝缘法兰。绝缘接头应设置绝缘性能检测装置。

41、门站的超压自动切断装置应放置在什么位置?

门站的超压自动切断装置应放置在过滤器及调压器之间位置。

42、简述什么是城镇燃气?

燃气的种类习惯上分为天然气、人工谋气、液化石油气、生物气四大类其中前三类作为城镇燃气。城镇燃气是指符合规范的燃气性质要求的供给居民生活商业(公共建筑)和工业企业生产作燃料用的公用性质的燃气。

43、什么是城市门站?

们站指接受长输管道来气的设施,它包括了过滤、计量、预热、调压、加臭、检管、公用设施、保安及安全系统等,其进口压力一般在1.6MPa至4.0 MPa范围内,甚至更高,根据上游分输站的出口压力而定若供气方在门站上游已装了过滤、调压或加臭等装置,并确保进口压力在一定

的上下限范围,则可考虑在门站中适当地删去有关的过滤、调压或加臭设备

44、什么是高中压调压站?

高中压调压站指接受高压输气管道来气的装置,它包括了过滤、计量、预热、调压、检管、公用设施、保安及安全系统等,其进口压力一般在0.4MPa至4.0MPa之间。

45、门站和调压站中流量计安装在什么位置?安装时有何要求?

门站的流量计因要配合分输站的计量,一般装设于调压装置的上游而调压站的计量,可安装于调压装置的上游或下游位置,随所需要的压力,实际流量,量程比会有所不同,设计应根据实际情况(如成本效益和校验等)综合比较选择。

流量计一般是水平安装,其前后的直管段长度按照设计及仪表要求安装,以保证计量准确,直管段的内径应与流量计的内径相同。

46、什么是SCADA系统?简述其作用。

SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制,以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。通过它可对数据的更新下载、分

类整理、备份保存、曲线展示等功能对现场达到远程监控的目的。

47、影响城市燃气用气量月、日、时不均匀性的主要原因有哪些?

影响城市燃气用气量月不均匀性是气候因素。

影响城市燃气日不均匀性的主要原因是:居民生活习惯、公服企业营业服务的高峰、工业企业的工作情况、室外气温的变化

影响城市小时不均匀性的主要原因是:居民生活习惯,气化住宅的数量以及居民的职业类别等因素有关,每日有早、中、晚三个用气高峰。

48、一场站压力表指示其压力值为1.2MPa温度指示其为30℃请计算其绝对压力值,热力学温度值是多少?(当地大气压约为0.1MPa )

P(绝)=P(表)+p(大气压)=1.2+0.1=1.3 ( MPa )

T(k):273.15+30=303.15(k)

49、常用的压力单位有巴、帕、兆帕、千克力/厘米2,(简称公斤)、毫米水柱(mmH2O)等。请计算1巴等于多少兆帕?1兆帕等于多少帕?1兆帕等于多少千克力/厘米2,(简称公斤)?!1千克力/厘米2,(简称公斤)等于多少毫米水柱(mmH2O)?

1巴(bar)=0.1兆帕(MPa)

1兆帕(MPa)=帕(Pa)

1兆帕(MPa)=10.197千克力/厘米2,(约为10)

千克力/厘米2=10000毫米水柱(mmH20 )

50、有公式

51、有公式

52、有公式

53、高中压调压计量站上游交付最低温度为5℃,设计压力为2.5MPa, 计算调压器后(出口压加0.4MPa )可能出现的最低温度值。

根据经验公式,天然气从高压降至中压A级,每下降0.1 MPa,温度降低0.5℃,由此可知调压后最低温度=上游交付最低温度-(设计压力-调压器后压力)x单位温度差

=5℃-(2 .6-0 .5)x0 .5x 10

=-5.5℃

调压器后可能出现的最低温度值为-5.5℃

54、高中压调压计量站设计高峰小时流量为20000Nm3,根据调峰储气的需求,上游高压管线运行压力区间为0.8--2.5MPa,最低温度为5℃,计算确定流量计型号。

有公式

55、高中压调压站工艺装置的大小为4m x 9m,按照防爆区域划分要求计算爆炸危险区域1区和2区面积各位多少。

燃气调压室爆炸危险区域等级为1区,工艺装置区边缘外4.5rn内为2区

1区面积36m2; 2区面积180.62㎡

56、加奥机加臭次数的计算(臭剂为四氢唆吩)

加臭机为沈阳光正公司生产,其加臭泵每次可注入臭剂1050mg现假定每,J、时流量为80000m3/h,设定加臭量按25mg/m3,即每立方天然气中需加入25mg四氢邃吩,求加臭泵每分钟需运行的次数

根据加臭计算公式:

设定加臭量mg/m3=(每次加臭量mg/次x60分钟x每分钟次数)/每小时流量m3

每分钟次数=(设定加臭量*每小时流量)/(每次加臭量x 60分钟)

=(25 x 80000)/(1050 x 60)=31.14=32次

57、涡轮流量计修正仪,对于修正仪的K值,在0.91到.99之间,每上升0.01对流量修正的影响有多少?

有公式

58、一贮油罐高度为1m,油品比重r=0.9,试求油处于1m 高度时油罐底部的压力

工程上所指压力,实际上是物理学中的压强,故对于液位高应按公式P=h x r,则处于1m高处油罐底部的压力

P=h x r=1 m x 0.9kg/dm3=1 x 102cm x 0.9kg/103cm2

=0.009MPa

由此题可看出压力与液位有着对应关系,故通过浏压力实际就测了液位。

59、门站管道设计压力为2.5MPa,需要做气密试验,需选择什么型号的压力表?

根据DM 11的要求,试压用的压力表的精度最少为压力值的0.5%,最程范围为最大试验压力的1.5倍。

2.5X0 .5%=0 .0125 MPa

量程范围:2.5 X 1.5=3.75 MPa

经查CJJ33-2005《城镇燃气输配工程施工及验收规范》表12.4.2试压用压力表选择要求,可选择:量程为:0 - 4 MPa,精度等级为0.25,表盘直径200mm,最小分格值为0.01 MPa的压力表。

60、门站的工艺设计及计量仪表设置应符合下哪些要求:

(1)进、出站管道上应设置燃气流量的指示及累计仪表、压力的指示及自动记录仪表和温度的指示仪表;

(2)站内应设调压装置,调压装呈前应设分离器或过滤器;

(3)进、出站管道上必须设置阀门;

(4)站内设备与仪表维修时,应能保证连续供气;

(5)站内管道上应设安全保护及安全放散装置,放散管应引至站外,放散管管口高度应高出门站建筑物2m以上

(6)站内设备、仪表、管道等安装的水平间距和标高均应便于观察、操作和维修。

61、简述场站常用的流量计按照工作原理可以分为哪几类?并简述涡轮流封、涡街流量计、差压流量计(标准孔板节流装置)工作原理

流量计一般分为:差压流量计、转子流量计、容积流量计:涡轮流量计、电磁流量计、超声波流量计、质量流量计、涡街流量计、其他流量计。

(1)涡轮流量计工作原理:被测流体冲击涡轮叶片,使涡轮旋转,涡轮的转速随流量的变化而变化,即流量大,涡轮的转速也大,再经磁电转换装置把涡轮的转速转换为相应频率的电脉冲,经前置放大器放大后,送入显示仪表进行计数和显示,根据单位时间内的脉冲数和累计脉冲数即可求出瞬时流量和累积流量。

(2)涡街流量计工作原理:在流体中设里三角柱形旋涡发生体,则在旋涡发生体两侧交替产生有规律的旋涡,在规定的雷诺数范围内,旋涡的发生频率与流速成正比,置于三角柱后侧的探头可检测出旋涡的方生频率因而可计算出流体的流量。

(3)标准孔板节流装置工作原理:充满管道的流体,当它流经管道内的节流件时,流速将在节流件处形成局部收缩,因而流速增加,静压力降低,于是在节流件前后便产生了压差。流体流量愈大,产生的压差愈大,这样可依据压差来衡量流量的大小。

62、简述N+2设计理念,并绘出系统工艺图。

此处有图

由于高压门站、高压调压站发生的任何事故对整个下游网络都可能造成巨大的影响,所以一般都采用较高的安全系数。基本的概念是:任何两个主要的控制部份(包括调压器,截断阀,放散阀)失效,都不会对下游造成危险的超压情况(即N+2理念)。

63、高中压调压站一般对调压器性能有哪些要求?

(1)在指定的的运作压力范围内,出口压力在最大值与最小值之间应能连续调整,不得有卡阻和异常振动。

(2)调压器均应适用于天然气,并能利用本身能量,将进口压力调整至所要求的出口压力。

(3)调压器运作的最低压差应比上、下游的最小压差为低。

(4)调压器的关闭压力须为正压式。

(5)调压器应有较大的流通能力,且调压器的阀口材质应耐冲刷。

燃气设计手册

目录 第一章燃气设计基本规定 (2) 第一节绘图基本要求及设计图例 (2) 1.燃气专业制图的一般规定 (2) 2.设计文件标识 (3) 3.常用绘图比例: (4) 4. 燃气专业设计制图标准 (4) 5. 设计图例 (6) 第二节燃气管道施工图设计文件组成及格式规定 (6) 1、燃气管道施工图设计文件组成: (6) 2、燃气管道施工图设计文件组成的内容: (6) 3.设计文件的格式规定 (7) 第三节燃气管道施工图设计常用技术标准 (7) 1.国家标准 (7) 2.行业标准 (9) 第一节施工图设计需收集的资料 (11) 1.室内燃气管道施工图设计需收集的资料 (11) 2.室外燃气管道施工图设计需收集的资料 (11) 3.调压箱、室燃气管道施工图设计需收集的资料 (12) 4. 锅炉房燃气管道施工图设计需收集的资料 (12) 第二节施工图设计深度规定及样图 (12) 1.施工图设计深度规定 (12) 2 .各种施工图设计样图 (13) 第三节设计计算参数 (13) 1.同时工作系数表 (13) 2. 水力计算表 (14) 3. 民用庭院低压燃气管道管径选择指导性意见见表2.3-4; (14) 4.室内立管管径的确定推荐意见见表2.3-5; (16) 5. 室外常用管道规格 (17) 第四节施工图设计要点、管材附件选型及技术措施 (18) 1.调压装置燃气管道施工图设计要点及管材、设备选型: (18) 2.室内燃气管道工程施工图设计要点、管材附件选型及技术措施: (19) 3.室外燃气管道工程施工图设计要点及管材附件选型及技术措施: (22) 4.锅炉房燃气管道工程施工图设计要点及管材、设备选型: (24) 6.天然气输送管道穿越工程设计要点及管材选型: (25) 7.PE管的选用 (25) 8.牺牲阳极 (27)

燃气管道工程施工技术方案模板

燃气管道工程施工 技术方案 单位工程施工组织设计 GD2 03 □口工程名称:XX公司燃气管道工程

资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。 工程地点:XX市新业路娃哈哈公司 施工单位:XX公司 编制单位:XX公司 编制人: 编制日期:20XX 年______ 月______ 日 审批负责人: 审批日期:20xx 年______ 月______ 日

资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。 编号: 5—xx04 —港华( 16) —娃哈哈 1 xx 公司燃气管道工程 施工组织设计 编制: 审核: 批准: xx 公司 二0 xx 年四月一日 目录

资料内容仅供参考,如有不当或者侵权,请联系本人改正或者删除。 第一章工程概况及施工准备 ...................... . (4) 第二章编制依据 (7) 第三章施工技术措施 (8) 第四章施工管理组织机构 (17) 第五章质量保证体系及质量保证措施.................. ....... .19 第六章文明施工及安全的保证措施.. (21) 第七章劳动力配置计划 (27) 第八章施工机械设备配置计划 (28) 第九章施工工期进度安排及保证措施……………… .…… .29 第一章工程概况及施工准备 工程概况

本工程为XX公司燃气管道工程。工程地点XX市新业路。建设单 位是XX公司,设计单位是长春燃气热力设计研究院,施工单位是XX公司。 本工程是燃气管道的安装工程,主要包括管道、阀门的安装以及防雷接地等专业施工。 其主要工作量如下表

燃气工程设计技术手册(第二版)

燃气管道工程技术手册 前言 为了保证设计人员的设计能力和设计水平,满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容,提高整体设计质量和工作效率特制定本手册。 本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数,在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向,广泛征求了相关人员的意见,进行整理、分析,力求使手册更具有实用性、合理性和指导性。 此次本手册的内容主要包括了城镇中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。 手册中引用了大量国家和行业标准的有关内容,这些标准、规范在引用时应注意当前的有效版本,引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。 由于各相目公司遍布全国各地,各地区的情况和习惯做法又千差万别,所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分院,以便使手册的内容得到不断的补充、修改和完善。

目录 第一章基本规定3 第一节绘图基本要求及设计图例 3 一、燃气专业制图的一般规定 (3) 三、燃气专业设计制图标准 (5) 四、燃气专业设计图例见附录一。................... 错误!未定义书签。 第二节燃气管道施工图设计文件9 一、设计文件组成: (9) 二、设计文件内容: (9) 三、填写的几点要求: (10) 四、施工图上的说明内容: (10) 五、设计文件的格式规定: (10) 第三节常用技术标准11 一、国家标准 (11) 二、行业标准 (15) 三、标准应用: (16) 第二章燃气管道施工图设计18 第一节设计需收集的资料18 一、室内燃气管道施工图设计需收集的资料 (18) 二、室外燃气管道施工图设计需收集的资料 (18) 三、调压器室燃气管道施工图设计需收集的资料 (19) 四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 (19) 五、燃气管道跨越工程支撑设计需收集的资料(工艺专业提供给结构专业)20 第二节管材及附件的选用20 一、室内燃气管道的管材及管件选用 (20) 二、室外燃气管道的管材及管件选用 (21) 三、聚乙烯管材、管件的使用规定 (21) 四、穿跨越工程管材的选用 (22) 第三节设计参数及计算方法23 一、燃气小时计算流量的确定 (23) 二、燃气管道摩擦阻力计算 (25) 三、低压燃气管网压降及压降分配 (27) 四、常用燃气管道规格的计算 (27) 第四节施工图设计要点31 一、室内燃气管道工程施工图设计要点: (31) (一)管线位置 (31) (二)阀门位置 (31) (三)活接头位置 (32) (四)套管的设置 (32) (五)管卡或支架(托架)的设置 (32) (六)燃气表的安装 (32) (七)燃气燃烧器具的安装 (32) (八)对燃具给排气设施和排烟设施的安装要求 (33) (九)商业用户、工业企业设计要点 (34) (十)锅炉房(直燃机)燃气管道设计要点 (34)

燃气管道工程设计

深圳市燃气管道工程设计、施工若干技术规定 1 总则 1.1 为规范统一深圳市燃气管道工程设计、施工及验收工作,积极采用先进技术、工艺、材料及设备,提高工程质量,确保安全供气,制定本规定。 1.2 本规定适用于深圳市管道燃气供气范围内新建、改建及扩建的钢管埋地燃气管道工程、聚乙烯(PE)管埋地燃气管道工程及地上燃气管道工程。凡本规定未作具体要求的,均按国家现行的有关技术规范条文执行。 1.3 埋地燃气管道设计压力为0.3MPa,液化石油气运行压力为0.07 MPa;为满足天然气调压及流量要求,庭院管道管径按照0.1 Mpa天然气核算,调压器应选用满足液化石油气及天然气的双用调压器;地上上升立管总阀后至用户调压器前为中压B级管道,设计压力为0.1 MPa,液化石油气运行压力为0.07 MPa ;用户调压器后为低压管道,液化石油气运行压力为2800Pa,天然气运行压力为2000Pa。 2 钢管埋地燃气管道工程 2.1 管径DN250以上的埋地燃气管道应选用三层结构PE涂层钢管(俗称三层PE夹克管或包覆管)。三层PE夹克管的钢管可为无缝钢管、直缝或螺旋电焊钢管,质量应符合国家有关标准要求;聚乙烯防腐层应符合《埋地钢质管道聚乙烯防腐层技术标准》SY/T 4013的有关要求;三层PE夹克管的产品选型须经试用确认后方可采用。 2.2 管道距建筑物外墙2m以内不可避免的焊缝应全部进行射线照相检验。 2.3 管子与管子之间的对接焊缝应采用聚乙烯热收缩套进行防腐。热收缩套与管子两端原防腐层搭接宽度不得小于150mm。热收缩套防腐前,应将管子搭接段原防腐层进行打毛。防腐应在焊缝检验合格后的48小时内完成,其施工与检验可参照深圳市燃气集团有限公司企业标准《辐射交联聚乙烯热收缩套补口施工与验收规范》Q/SR J03.3执行。 2.4 三层PE夹克管不得煨弯,管件如弯头、大小头、三通等应采用整体预制防腐(目前推荐使用环氧液体涂料)的机制管件。弯头、大小头等管件与管子焊接处采用牛油胶布和PVC外带进行防腐;三通、法兰等异形管件与管子焊接处则先采用特制的防腐腻子填充成

燃气工程技术手册

燃气管道工程技术手册 (V1.0-2011) 设计证书编号:甲级 二0一一年八月 前言 为了保证设计人员的设计能力和设计水平,满足我院业务发展的需要,同时为了统一本院设计标准、规范设计内容,提高整体设计质量和工作效率特制定本手册。 本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制性标准,有利于我院技术进步的原则,积极采用推荐国家强制性标准和行业标准。在严格执行现行国家及行业标准的基础上,本手册意在为设计人员提供更多必要的设计参数,在保证设计施工图的合理性、降低消耗、减少浪费方面起到一定的作用。同时结合公司发展方向,广泛征求了相关人员的意见,进行整理、分析,力求使手册更具有实用性、合理性和指导性。 此次本手册的内容主要包括了燃气工程制图、市政中低压燃气管网、城市居民用户、商业用户及工业用户燃气工程等常规业务的设计基本知识和相关技术要求。 手册中引用了大量国家和行业标准的有关内容,这些标准、规范在引用时应注意当前的有效版本,引用的有关内容将随着标准的修订而被修改,均以最新的标准版本为准。 由于各相目公司遍布全国各地,各地区的情况和习惯做法又千差万

别,所以设计人员应在严格遵守国家及行业标准、规范的前提下,对手册的内容灵活运用。在手册执行的过程中,我们诚恳地希望大家将遇到的问题及时反馈给设计分院,以便使手册的内容得到不断的补充、修改和完善。

目录 1 基本规定………………………………………………………………………….. 1.1制图基本规定…………………………………………………………….................. ....................................................................... 格式及装订线........................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... 1.1.9 图线............................................................ ....................................................................... ....................................................................... ....................................................................... ....................................................................... 1.2常用代号和图形符号 道代号................................................................. ....................................................................... 1.2.3 常用不同用途管道图形符号......................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... ....................................................................... 2 燃气管道施工图设计文件…………………………………………………………..

城镇燃气中压管道施工方案(施工组织设计)范本

XX县天然气利用工程 施 工 组 织 设 计 编制: 审核: 批准: XXX有限公司(施工单位) 二零一三年三月

一、工程概况 本工程为XX县天然气利用项目天然气中压燃气管道工程,位于XX县长新路路段,全长3359.1米,管道为PE管道和无缝钢管,为城市输配管网,管道设计压力为0.4MPA。 本工程有XX设计院设计,XX监理有限公司监理,XX安装工程有限公司施工。 二、编制的文件依据 1.1施工图 XX县天然气有限公司提供的XX县天然气城区气化工程施工图纸。 1.2国家有关的法律、法规及行业的有关规定 《中华人民共和国安全生产法》主席令第70号(2002) 《建设工程安全生产管理条例》国务院第939号(2004) 《中华人民共和国节约能源法》主席令第90号(1997) 《中华人民共和国环境保护法》主席令第22号(1989) 《中华人民共和国水土保护法》主席令第49号(1991) 《中华人民共和国防洪法》(1997) 《中华人民共和国土地管理法》(1998年8月29日) 《建设项目环境保护管理条例》国务院令第253号(1998) 《石油天然气管道保护条例》国务院(2001) 《民用爆炸物品管理条例》国务院令第466号(2006)

交通部(78)交公路698号,石油部(78)油化管道字452号《关于石油管道和天然气管道与公路相互关系的若干规定》 《地表水环境质量标准》GB3838-2002 《大气污染物综合排放标准》GB16297-1996 《污水综合排放标准》(1999年局部修订)GB8978-1996 《中国石油化工集团公司安全、环境与健康》Q/HSE0001.1-2001 1.3国家和行家相关标准、规范 《城镇燃气设计规范》GB50028-2006 《城镇燃气输配工程施工及验收规范》CJJ33-2005 《聚乙烯燃气管道工程技术规范》CJJ63-2008 《输气管道工程设计规范》GB50251-2003 《油气输送管道穿越工程设计规范》GB/50423-2007 《油气长输管道工程施工及验收规范》GB50369-2006 《输油钢制管道抗震设计规范》SY/T0405-2004 《石油天然气建设工程施工质量验收规范》电气工程SY4206-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》SY4205-2007 《管道干线标记上设置技术规定》SY/T6064-94 《石油天然气建设工程施工质量验收规范管道穿跨越工程》SY4207-2007 《石油天然气建设工程施工质量验收规范输油管道线路工程》

2015-11-15 深圳市燃气管道工程低压入户供气工艺设计指引(终版)

深圳市燃气管道工程 低压入户供气工艺设计指引 深圳市燃气集团股份有限公司 深圳市燃气工程设计有限公司 深圳市燃气工程监理有限公司 2015年11月15日

主编单位:深圳市燃气工程设计有限公司 深圳市燃气集团股份有限公司 深圳市燃气工程监理有限公司 主要起草人:张琳、滕云龙、邢中礼、李玉春、梁瑛、沈清波、袁冶、孟攒、刘健、杜琳琳、李河山、谢安明、陈延林、谷凯。

目录 1.总则 (1) 2.引用标准 (1) 3.压力级制 (2) 4.使用燃气的建筑物分类 (2) 5.调压方式 (3) 6.供气方式 (3) 7.燃气系统设计 (3) 8.调压设备选择 (5) 9.地上管道阀门设置 (8) 10.管材、管件的选用及连接方式 (8)

深圳市燃气管道工程低压入户供气工艺设计指引 1.总则 1.1为满足城市燃气需求,我市原有中压管网运行压力拟由0.2MPa提高至0.3MPa,而现行《城镇燃气设计规范》GB50028规定,居民用户入户压力不得大于0.2MPa。为满足规范要求,结合本市具体情况,拟推行低压入户供气工艺,特制定本指引。 1.2本指引适用于深圳市新建的居民及商业用户低压入户管道工程,改建、扩建的居民及商业用户低压入户管道工程可参照本指引。 1.3本指引适用介质为天然气。 1.4本指引规定中压管网设计压力为0.3MPa;低压管网设计压力为10KPa以下。 1.5燃气管道工程建设鼓励积极采用先进技术、工艺设备及材料,设备材料产品选型和施工工艺必须满足深圳市现行中低压燃气管道系统安全供气要求后方可 采用。 1.6建设单位在委托燃气管道工程施工图设计文件审查时,需提供供气单位出具的供气方案意见。 1.7深圳市中、低压燃气管道工程的设计、施工及验收,尚应符合国家现行有关标准的规定。 2.引用标准、规范、规程 《城镇燃气技术规范》GB 50494 《城镇燃气设计规范》GB 50028 《城镇燃气室内工程施工与质量验收规范》CJJ 94 《家用燃气燃烧器具安装及验收规程》CJJ 12 《城镇燃气输配工程施工及验收规范》CJJ 33 《城镇燃气调压器》GB27790 《城镇燃气调压箱》GB27791

室外燃气管道工程设计施工及验收标准

xxxx公司企业标准 室外燃气管道工程设计、施工及验收标准 钢质管道 Q/BC J01-2006 xxxx年xxx月1 1范围 1.0.1为规范室外燃气管道工程的设计、施工及验收工作,便于公司统一管理,提高技术水平,确保工程质量,特制定本标准。

1.0.2本标准适用于设计压力小于0.01MPa的室外燃气管道工程(小区调压箱至引入管)的设计、施工及验收。 2 引用标准 2.0.1城镇燃气设计规范 GB50028-93 2.0.2城镇燃气输配工程施工及验收规范 CJJ33-2005 2.0.3现场设备、工业管道焊接工程施工及验收规范 GB50236-98 2.0.4低压流体输送用焊接钢管 GB/T3091 2.0.5输送流体用无缝钢管 GB/T8163 2.0.6石油天然气工业输送钢管交货技术条GB/T9711.1-1997 2.0.7涂装前钢材表面锈蚀等级和除锈等级GB/T8923-1998 3室外燃气管道工程设计、施工及验收 3.1 设计 3.1.1 室外燃气管道宜采用聚乙烯管、钢管或钢骨架聚乙烯塑料复合管,并应符合下列要求:(1)聚乙烯燃气管应符合现行国家标准《燃气用埋地聚乙烯管材》GB15558.1和《燃气用埋地聚乙烯管件》GB15558.2的规定。 (2)钢管采用焊接钢管、镀锌钢管或无缝钢管时,应符合现行的国家标准《低压流体输送用焊接钢管》GB/T3091 《输送流体用无缝钢管》GB/T8163 的规定。 (3)钢骨架聚乙烯塑料复合管应符合国家现行标准,《燃气用钢骨架聚乙烯塑料复合管》 CJ/T125 和《燃气用钢骨架聚乙烯塑料复合管件》CJ/T126的规定。 3.1.2 地下燃气管道不得从建筑物和大型构筑物下面穿越,地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距见下表: 序号项目水平净距(m) 垂直净距(m) _ 1 0.7 建筑物的基础0.15 2 0.5 给水管0.15 3 1.0 污水、雨水排水管0.5 4 0.5 电力电缆0.5 5 0.5 通信电缆0.15 6 1.0 热力管_ 1.0 7 通讯照明电杆_ 8 0.75 树0.15 0.4 9 其他燃气管道 3.1.3 地下燃气管道埋设的最小覆土厚度(路面与管顶)应符合下列要求:1()0.9埋设在车行道下时,不得小于m;1 (2)埋设在非车行道(含人行道)下时,不得小于0.6m; (3)埋设在庭院(绿化地及载货汽车不能进入之地),不得小于0.3m。 3.1.4 燃气管道坡向不宜小于0.003。 3.1.5 地下燃气管道的地基宜为原土层,凡可能引起管道不均匀沉降的地段,其地基应进行处理。 3.1.6 地下燃气管道不得在堆积易燃、易爆材料和具有腐蚀性液体的场地下面穿越,不宜与其他管道或电缆同沟敷设。 3.1.7 地下燃气管道穿越排水管、热力管沟、联合地沟、隧道及其他各种用途沟槽时,应将燃

室内燃气管道设计.doc

第四章室内燃气管道设计 室内燃气管道设计包括以下几部分: 1.引入管; 2.用户调压箱; 3.室内煤气管道设计; 4.室内煤气用具的安装; 5.煤气灶具的选用; 6.材料。 第一节引入管 引入管是指室外燃气管道与室内燃气管道的连接管。 无论是低压还是中压(即自设调压箱的用户)燃气引入管,其布置原则基本相同,一般可分地下引入法和地上引入法两种。 一燃气引入管设计原则 1 燃气引入管不得敷设在卧室、浴室、地下室,易燃或易爆品的仓库,有腐蚀性介质的房间,配电间,变电室,烟道和进风道等地方。 燃气引入管应设在厨房或走廊等便于检修的非居住房间内。 如确有困难,可以从楼梯间引入,此时阀门井宜设在室外。 2 燃气引入管进入密闭室时,密闭室必须进行改造,并设置换气口,其通风换气次数每小时不得小于3次。 3 输送湿燃气的引入管,埋设深度应在土壤冰冻线以下,并应有不低于0.01的坡向凝水缸或燃气分配管的坡度。 4 燃气引入管穿过建筑物基础、墙或管沟时,均应设置在套管中,并应考虑沉降的影响,必要时采取补偿措施。 5 燃气引入管最小公称直径,应符合下列要求: (1)当输送人工煤气和矿井气等燃气时,不应小于25mm; (2)当输送天然气和液化石油气等燃气时,不应小于15mm。 6 燃气引入管总管上应设置阀门和清扫口,阀门应选择快速式切断阀。阀门的设置应符合下列要求: (1)阀门宜设置在室内,对重要用户尚应在室外另设置阀门。 (2)地上低压燃气引入管的直径小于或等于75mm时,可在室外设置带丝堵的三通,不另设置阀门。

二、地下引入法 1如图4-1 (《建筑燃气设计手册》p96)所示,室外燃气管道从地下穿过房屋基础或厨房地面直接引入室内。在室内的引入管上,离地面0.5m处,安装一个DN20~DN25的斜三通作为清扫口。 引入管管材采用无缝钢管,套管可采用普通钢管;外墙至室内地面之管采用加强防腐层绝缘;本图若用于高层建筑时,燃气管在穿墙处预留管洞或凿洞,管洞与燃气管顶的间隙不小于建筑物的最大沉降量,两侧保留一定间隙,并用沥青油麻堵严。 2 略 3略 三、地上引入法 在我国长江以南没有冰冻期的地方或北方寒冷地区引入管遇到建筑物内的暖气管而无法从地下引入时,常用地上引入法。 燃气管道穿过室外地面沿外墙敷设到一定高度,然后穿建筑物外墙进入室内。 1 如图4-4(《建筑燃气设计手册》p99)所示,为地上引入管大样,离室外地面0.5~0.8m处引入室内。此种设计引入管可采用无缝钢管煨弯,或用镀锌钢管管件连接,但不管采用何种方式,地上部分管道必须具有良好的保护设施,确保安全。 2 如图4-5所示,为地上高立管引入管大样,燃气立管完全敷设在外墙上,以各用户支管分别进入各用气房间,或进入燃气立管。 上述仅适用于不冰冻的南方地区。 第二节用户调压箱 当燃气直接由中压管道(或由压力较高的低压管网)供给生活用户时(包括公共建筑),应将燃气压力通过用户调压器降至燃具正常工作时的额定压力。 这时常将用户调压器装在金属箱中挂在墙上,故又称调压箱或称箱式调压装置。 其典型构造如图4-6箱式调压装置(《建筑燃气设计手册》p100)所示。 在北方采暖地区,如果将调压箱装在室外,则燃气必须是干燥的或者调压箱有采暖设施。否则冬季就会在管道中形成冰塞,影响正常供气。 一用户调压器 用户调压器是属于直接作用式调压器,适用于集体食堂、饮食行业等公用建筑和用量不大的居民点。它将用户和中压燃气管道直接连接起来,便于“楼栋调压”

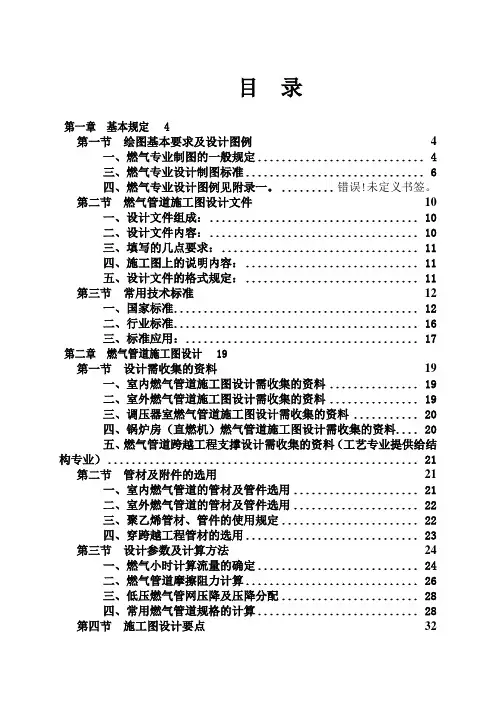

燃气工程设计技术手册

目录 第一章基本规定4 第一节绘图基本要求及设计图例 4 一、燃气专业制图的一般规定 (4) 三、燃气专业设计制图标准 (6) 四、燃气专业设计图例见附录一。........ 错误!未定义书签。 第二节燃气管道施工图设计文件10 一、设计文件组成: (10) 二、设计文件内容: (10) 三、填写的几点要求: (11) 四、施工图上的说明内容: (11) 五、设计文件的格式规定: (11) 第三节常用技术标准12 一、国家标准 (12) 二、行业标准 (16) 三、标准应用: (17) 第二章燃气管道施工图设计19 第一节设计需收集的资料19 一、室内燃气管道施工图设计需收集的资料 (19) 二、室外燃气管道施工图设计需收集的资料 (19) 三、调压器室燃气管道施工图设计需收集的资料 (20) 四、锅炉房(直燃机)燃气管道施工图设计需收集的资料 (20) 五、燃气管道跨越工程支撑设计需收集的资料(工艺专业提供给结构专业) (21) 第二节管材及附件的选用21 一、室内燃气管道的管材及管件选用 (21) 二、室外燃气管道的管材及管件选用 (22) 三、聚乙烯管材、管件的使用规定 (22) 四、穿跨越工程管材的选用 (23) 第三节设计参数及计算方法24 一、燃气小时计算流量的确定 (24) 二、燃气管道摩擦阻力计算 (26) 三、低压燃气管网压降及压降分配 (28) 四、常用燃气管道规格的计算 (28) 第四节施工图设计要点32

一、室内燃气管道工程施工图设计要点: (32) (一)管线位置 (32) (二)阀门位置 (32) (三)活接头位置 (33) (四)套管的设置 (33) (五)管卡或支架(托架)的设置 (33) (六)燃气表的安装 (33) (七)燃气燃烧器具的安装 (33) (八)对燃具给排气设施和排烟设施的安装要求 (34) (九)商业用户、工业企业设计要点 (35) (十)锅炉房(直燃机)燃气管道设计要点 (35) (十一)对于高层建筑的室内燃气管道系统应考虑的问题:.. 36 (十二)特殊场所安装燃气设施的要求: (37) (十三)燃气管道及设备的防雷、防静电设计应符合下列要求: (38) (十四)室内燃气管道施工图需要注意的事项有: (39) 二、室外燃气管道工程施工图设计要点: (40) (一)高、中压管线的平面布置原则 (40) (二)高压管道设计需注意的事项: (41) (三)中压管道设计需注意的事项: (42) (四)低压管网的平面布置原则 (43) (五)中、低压庭院管网设计应注意的几点: (44) (六)设计室外架空燃气管道应注意的几点: (46) (七)管道的纵断面布置原则 (47) 三、调压室燃气管道施工图设计要点: (47) 第五节主要设备的选用和安装48 一、燃气计量表 (48) (一)燃气计量装置选型的基本原则 (48) (二)燃气计量表装置的设置要求 (49) (三)燃气表安装位置确定 (49) (四)燃气表的保护装置 (50) (五)燃气表的安装场所 (51) 二、调压装置的安装 (51) (一)调压装置的选择原则 (51) (二)调压装置的设置要求 (51) (三)调压装置的工作环境 (52) (四)调压器的安装调试应按照设备说明书和有关要求进行。 52第六节管道附属设备的选用52

燃气管道工程技术服务合同模板

工程技术服务合同 项目名称:江西爱和陶乐华陶瓷厂燃气管道工程 项目地址: 合同编号: GJRQ201100030 (由受托人编填)委托人: 受托人: 签订日期:二○一一年七月二十九日

签订地点:

受托人(简称乙方): 甲方就_江西爱和陶乐华陶瓷厂燃气管道工程项目托付乙方承担技术服务工作;工程地点为高安市。双方经友好协商,同意签订本合同,共同执行。 第一条本合同依据下列文件签订: 1.1 《中华人民共和国合同法》; 1.2 《中华人民共和国建筑法》; 1.3 国家及地点现行的有关建设工程治理法规和规章; 2.2 技术服务的方式:甲方以托付书的形式托付乙方进行工程技术服务工作,乙方按照甲方托付书要求编制出版工程技术(施工图设计)文件。 第三条合同期限及技术服务质量要求

甲方向乙方发托付书后,应提供下列基础资料: 4.1小区总平面图、户内建筑图、设备资料等。 4.2 甲方提供的技术资料有错误和缺漏的,甲方应及时的修改、完善。 第五条乙方向甲方交付的工程技术文件时刻及份数要求 5.1 乙方在同意托付并甲方提供完备的基础资料后,15个工作日完成工作。

5.2 每个单项工程乙方应向甲方交付8套工程技术文件,如甲方要求增加份数,乙方另行收取工本费。 第六条工程技术服务费用及支付方式 6.1 工程技术服务费: 本工程技术服务费为贰拾贰万元整(小写:220000.00元)。 6.2 支付方法: 工程技术文件交付时一次性支付乙方工程技术服务费。 第七条双方确定以下列标准和方式对乙方的技术服务工作成果进行验收 7.1 乙方完成技术服务工作的形式:工程技术文件。 7.2 技术服务工作成果的验收标准:城镇燃气行业规范及标准。 7.3 技术服务工作成果的验收方法:工程技术文件会审。 7.4.验收地点: 7.5.验收的时刻:工程技术文件编制全部完成后5个工作日内。 第八条双方确定

庭院及室内燃气管道工程技术指引

庭院及室内燃气管道工程 技术指引 Prepared on 22 November 2020

庭院及室内燃气管道工程技术指引 1. 总则 为规范庭院及室内燃气管道工程的建设,使之符合安全生产、保证供应、经济合理和保护环境的要求,提高工程质量,方便维护管理,确保管道燃气安全运行和使用寿命,特制定本技术指引。 本技术指引适用于新建、改建及扩建的居民、商业、工业企业用户庭院及室内燃气管道工程。 庭院及室内燃气管道工程的建设应依据国家现行的有关规范和标准的规 定,并符合城市燃气系统规划、天然气利用工程初步设计及本技术指引的要求。 2. 基本规定 庭院及室内燃气管道工程包括庭院总阀门、庭院中压(或低压)管道、引入管及引入管阀门、调压设施、公共管道(燃气立管和屋面管)、户内总阀、用户调压器、燃气计量表、户内支管及用气点阀门等。庭院工程和室内工程以引入管阀门为界。 庭院中压燃气管道设计压力,按天然气不利工况压力核算;庭院低压燃气管道设计压力,按天然气工作压力核算。 居民用户应采用低压进户,室内燃气管道设计压力10KPa,按天然气工作压力核算。工商业用户根据需要可采用中压进户。 居民用户燃气器具额定压力液化石油气为2800Pa,天然气为2000Pa。

小区内应预留设置区域或楼栋调压柜(箱)的适当装置。 不具备燃气器具(含民用及工商业)安全使用条件的场所,不得引入燃气管道。 各类燃气器具(含民用及工商业)的使用必须符合现行城镇燃气相关规范标准的要求。 居民生活用燃气器具的选用及安装应符合国家现行标准《燃气燃烧器具安全技术条件》GB16914及《家用燃气燃烧器具安装及验收规程》CJJ12的规定。 庭院及室内燃气管道工程建设所选用的设备、材料,应便于运行管理、抢险抢修和维护更新。 3. 庭院管道 一般规定 3.1.1 庭院埋地燃气管道应选用聚乙烯燃气管道或无缝钢管,明设燃气管道应选 用无缝钢管。 3.1.2 庭院燃气管道的管位和埋深应符合现行城镇燃气设计规范的要求。 3.1.3 庭院总阀门位置应与市政管道接驳口相对应、相匹配,应便于接驳、管 理、抢险抢修和维护。庭院管道还应根据实际情况合理设置分段、分支阀门。 3.1.4 庭院管道平面转向、三通、起止点、钢塑转换接头等处应设置相应标志 桩。管道直线段应每隔20米设置标志桩。当敷设在小区人行道、车行道时,标志桩应与路面平齐;当敷设在绿化带时,标志桩要求高出周围地面100毫米。

IC卡膜式燃气表技术手册

目录 一、智能燃气表安装说明错误!未指定书签。 1.智能燃气表安装尺寸示意图错误!未指定书签。 2.智能燃气表安装注意事项错误!未指定书签。 3.智能燃气表安装术语错误!未指定书签。 4.智能燃气表使用注意事项错误!未指定书签。 二、智能燃气表常见故障及处理方法错误!未指定书签。 1.智能燃气表提示问题处理错误!未指定书签。 1.1液晶显示图错误!未指定书签。 1.2错误提示原因及解决措施错误!未指定书签。 2.智能燃气表使用常见问题错误!未指定书签。 一、智能燃气表安装说明 1.智能燃气表安装尺寸示意图 2.智能燃气表安装注意事项 ●燃气气质应符合《GB50028-2006城镇燃气设计规范》的要求,由具有资质的专业部门 按照《GB3836.15-2010爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的要求进行安装调试。 ●燃气表不得安装在卧室、浴室及易燃易爆区域,应安装在通风干燥的地方,远离明火至少1.5米, 避免阳光直射。如图所示: ●燃气表应直立安装并按壳体上标明的气体入口方向正确联接,施加给表接头的力矩应不能超过 80N·m,安装前,应先排除管道内的铁渣、灰尘和水等杂物。 ●在安装燃气表及其它配套设施时,请确保距离燃气表任一表面至少50cm的范围内,不得存在磁感应 强度大于20mT的磁场。 ●燃气表入口处的管道必须安装一个关闭气路的阀门(进气总阀)。燃气表安装好后,应检查联接处 的密封性,严禁用明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。 ●智能燃气表安装前后需用空气进行气密性检漏,检测压力不得超过10kPa。严禁使用 明火。 3.智能燃气表安装术语 使用压力:实际使用时管道的压力(建议在0.5~10kpa范围内)。 最大工作压力:是燃气表密封性的安全限值,通常最高值为50kpa,一般不建议在这个压 力下长期使用。

IC卡膜式燃气表技术手册

目录 一、智能燃气表安装说明 (2) 1.智能燃气表安装尺寸示意图 (2) 2.智能燃气表安装注意事项 (2) 3.智能燃气表安装术语 (3) 4.智能燃气表使用注意事项 (3) 二、智能燃气表常见故障及处理方法 (3) 1.智能燃气表提示问题处理 (4) 1.1液晶显示图 (4) 1.2错误提示原因及解决措施 (4) 2.智能燃气表使用常见问题 (6)

一、智能燃气表安装说明 1.智能燃气表安装尺寸示意图 产品规格H(mm) W(mm) D(mm) E(mm) A(mm) G1.6 G2.5 226 205 168 68 130 G4 2.智能燃气表安装注意事项 ●燃气气质应符合《GB 50028-2006 城镇燃气设计规范》的要求,由具有资质的专业部门按照《GB 3836.15-2010 爆炸性气体环境用电气设备第15部分:危险场所电气安装(煤矿除外)》的要求进行安装调试。 ●燃气表不得安装在卧室、浴室及易燃易爆区域,应安装在通风干燥的地方,远离明火至少1.5米, 避免阳光直射。如图所示:

●燃气表应直立安装并按壳体上标明的气体入口方向正确联接,施加给表接头的力矩应不能超过 80N·m,安装前,应先排除管道内的铁渣、灰尘和水等杂物。 ●在安装燃气表及其它配套设施时,请确保距离燃气表任一表面至少50cm的范围内,不得存在磁感应 强度大于20mT的磁场。 ●燃气表入口处的管道必须安装一个关闭气路的阀门(进气总阀)。燃气表安装好后,应检查联接处 的密封性,严禁用明火检漏。进入燃气表内的气体压力不得超过其规定的最大压力值。 ●智能燃气表安装前后需用空气进行气密性检漏,检测压力不得超过10kPa。严禁使用明火。 3.智能燃气表安装术语 使用压力:实际使用时管道的压力(建议在 0.5~10kpa 范围内)。 最大工作压力:是燃气表密封性的安全限值,通常最高值为 50kpa,一般不建议在这个压力下长期使用。管道压力:是指燃气在管道中的输送压力,一般在 2.6 公斤力左右( 1 公斤力=100kPa),属于高压燃气范畴,不能直接入户,必须调压后才能使用。 调压:膜式燃气表属于低压终端仪表,一般入户安装时,从安全使用角度讲,高压气体经多级调压器降压后方可接表使用。 4.智能燃气表使用注意事项 ●燃气表在搬运存放过程中应保持直立,切勿横放、倒置及碰撞。燃气表应存储在-20℃~+60℃, 且空气中不含有腐蚀性介质的干燥场所。 ●使用中发现漏气应立即关闭表前阀门,打开门窗通风换气,通知有关管理部门检修。 ●在使用过程中,不得超过燃气表的最大流量和的最大工作压力。 ●在使用时,禁止磨擦燃气表的表面,以免发生不良现象,而影响燃气表正常工作。 ●在使用时不得使用强性烧碱、汽油、酒精等溶剂清洗。 ●在正常使用、维护和清洁时,应避免由静电电荷引起点燃危险,使用在爆炸性环境中时,不应触 碰和擦拭设备.如必须擦拭,触碰,则应在通风良好,无气体泄漏的场所进行,并用拧干的湿布擦拭外壳,严禁用干布擦拭外壳。 二、智能燃气表常见故障及处理方法

天然气安全技术说明书

化学品安全技术说明书 产品名称:天然气;甲烷;按照GB/T 16483 、GB/T 17519编制 编制日期:2017年8月13日SDS编号: 版本: 第1部分化学品及企业标识 化学品名称:天然气 化学品英文名:Natural gas 企业名称: 企业地址: 邮编:传真: 联系电话: 电子邮件地址: 企业应急电话: 产品推荐及限制用途: 用作燃料和用于炭黑、氢、乙炔、甲醛等的制造。 第2部分危险性概述 紧急情况概述: 易燃,与空气混合能形成爆炸性混合物,遇热源和明火有燃烧爆炸的危险。具窒息性。低温液体,接触液化天然气及其冷蒸汽有冻伤的危险。

CHS危险性类别: 产品名称:天然气;甲烷;SDS编号: 编制日期:2017年8月13日 易燃气体类别 标签要素: 象形图: 警示词:危险 危险性说明:极易燃气体,液化天然气是含冷冻液化气体,可引起冻伤。高压天然气可造成气体割伤。 防范说明: ●预防措施: 远离热源、火花、明火、热表面。禁止吸烟。保持容器密闭。采取防止静电措施,容器和接收设备接地连接。使用防爆电器、通风、照明等设备,只能使用不产生火花的工具。未经专业培训严禁操作。按要求使用个体防护装备。 ●事故响应: 火灾时应首先切断气源。若不能切断气源,则不允许熄灭泄漏处的火焰。喷水冷却容器。可使用的灭火剂有雾状水、泡沫、二氧化

碳、干粉。皮肤接触用水冲洗。若有冻伤,就医治疗。迅速脱离现场产品名称:天然气;甲烷;SDS编号: 编制日期:2017年8月13日 至空气新鲜处。保持呼吸道通畅。如呼吸困难,输氧。如呼吸停止立即进行人工呼吸。就医。 ●安全储存: 储存于隔热性良好的储罐中,严格控制储罐压力。远离热源、禁止烟火、通风良好。 ●废弃处置: 建议使用焚烧法处置。 物理和化学危险:高度易燃气体,与空气混合能形成爆炸性混合物,遇明火、高热可引起燃烧爆炸。液化天然气及其蒸汽温度极低,可能对人体造成冻伤的危害。具有窒息性。 健康危害: 天然气因其化学组成不同而异,其主要成分是甲烷,甲烷对人基本无毒,但浓度过高时,使空气中氧含量明显降低,使人窒息。当空气中甲烷达25%~30%时,可引起头痛、头晕、乏力、注意力不集中、呼吸和心跳加速、共济失调。若不及时脱离,可致窒息死亡。皮肤接触液化本品,可致冻伤 环境危害:大量泄漏时会造成生物死亡。对鱼类和水体要给予特别注意。还应特别注意对地表水、土壤、大气和饮用水的污染。

《珠海市庭院及室内燃气管道工程技术指引》

珠海市建设局文件 珠建基[2007]25号 关于实施《珠海市庭院及室内燃气管道工程 技术指引》的通知 各有关单位: 为规范我市燃气管道工程的建设,我局根据珠海市的实际情况,拟定了《珠海市庭院及室内燃气管道工程技术指引》,现予以发布,自发布之日起实施。 特此通知。 附:《珠海市庭院及室内燃气管道工程技术指引》 二OO七年 二月一日

珠海市庭院及室内燃气管道工程技术指引 1. 总则 1.1 为规范珠海市庭院及室内燃气管道工程的建设,使之符合安全生产、保证 供应、经济合理和保护环境的要求,提高工程质量,方便维护管理,确保珠海市管道燃气安全运行和使用寿命,特制定本技术指引。 1.2 本技术指引适用于珠海市新建、改建及扩建的居民、商业、工业企业用户 庭院及室内燃气管道工程。 1.3 珠海市庭院及室内燃气管道工程的建设应依据国家现行的有关规范和标准 的规定,并符合珠海市城市燃气系统规划、珠海市天然气利用工程初步设计及本技术指引的要求。 2. 基本规定 2.1 珠海市庭院及室内燃气管道工程包括庭院总阀门、庭院中压(或低压)管 道、引入管及引入管阀门、调压设施、公共管道(燃气立管和屋面管)、户内总阀、用户调压器、燃气计量表、户内支管及用气点阀门等。庭院工程和室内工程以引入管阀门为界。 2.2 庭院中压燃气管道设计压力0.4MPa,按天然气不利工况0.1MPa压力核算; 庭院低压燃气管道设计压力0.01MPa,按天然气2.5KPa工作压力核算。

2.3 居民用户应采用低压进户,室内燃气管道设计压力10KPa,按天然气2.5KPa 工作压力核算。工商业用户根据需要可采用中压进户。 2.4 居民用户燃气器具额定压力液化石油气为2800Pa,天然气为2000Pa。2.5 以液化石油气为过渡气源的庭院及室内燃气管道工程,也应满足本规定的 要求。小区内应预留设置区域或楼栋调压柜(箱)的适当装置。 2.6 不具备燃气器具(含民用及工商业)安全使用条件的场所,不得引入燃气 管道。 2.7 各类燃气器具(含民用及工商业)的使用必须符合现行城镇燃气相关规范 标准的要求。 居民生活用燃气器具的选用及安装应符合国家现行标准《燃气燃烧器具安全技术条件》GB16914及《家用燃气燃烧器具安装及验收规程》CJJ12的规定。 2.8 庭院及室内燃气管道工程建设所选用的设备、材料,应便于运行管理、抢 险抢修和维护更新。 3. 庭院管道 3.1 一般规定 3.1.1 庭院埋地燃气管道应选用聚乙烯燃气管道或无缝钢管,明设燃气管道应选 用无缝钢管。 3.1.2 庭院燃气管道的管位和埋深应符合现行城镇燃气设计规范的要求。 3.1.3 庭院总阀门位置应与市政管道接驳口相对应、相匹配,应便于接驳、管理、 抢险抢修和维护。庭院管道还应根据实际情况合理设置分段、分支阀门。 3.1.4 庭院管道平面转向、三通、起止点、钢塑转换接头等处应设置相应标志桩。 管道直线段应每隔20米设置标志桩。当敷设在小区人行道、车行道时,标志桩应与路面平齐;当敷设在绿化带时,标志桩要求高出周围地面100毫米。 3.2 聚乙烯燃气管道

相关文档
最新文档
