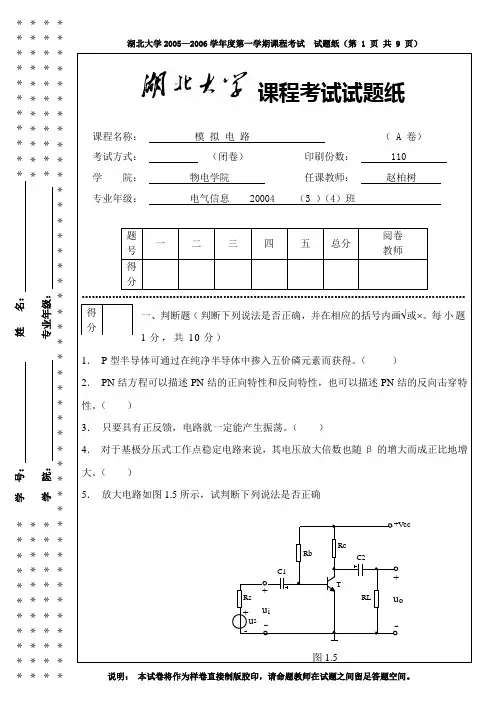

模拟电路试卷及答案
模拟综合试卷一
一．填充题
1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。
4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。
5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。
6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7．若双端输入，双端输出理想差动放大电路，两个输入电压u
i1=u
i2
,则输出电压为 V；
若u
i1=1500μV, u
i2
=500μV，则差模输入电压u
id
为μV，共模输入信号u
ic
为μV。
8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。
10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。频带最宽的是组态。
二．选择题
1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I
CBO,u
BE
的变化情况为（）。
A．β增加，I
CBO,和 u
BE
减小 B. β和I
CBO
增加，u
BE
减小
C．β和u
BE 减小，I
CBO
增加 D. β、I
CBO
和u
BE
都增加
2．反映场效应管放大能力的一个重要参数是（）
A. 输入电阻
B. 输出电阻
C. 击穿电压
D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。
A. 通过增加一级放大
B. 利用两个
C. 利用参数对称的对管子
D. 利用电路的对称性
4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。
A. 变大
B. 变小
C. 不变
D. 无法判断
5．差分放大电路的共模抑制比K
CMR
越大，表明电路（）
A. 放大倍数越稳定
B. 交流放大倍数越大
C. 直流放大倍数越大
D. 抑制零漂的能力越强
6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。
A. 带宽
B. 稳定性
C. 增益
D. 输入电阻
7．为了使运放工作于线性状态，应（）
A. 提高输入电阻
B. 提高电源电压
C. 降低输入电压
D. 引入深度负反馈
8．在正弦振荡电路中，能产生等幅振荡的幅度条件是（）。
A. àF=1
B. àF>1
C. àF<1
D. àF=1
9．振荡电路的振荡频率，通常是由（）决定
A. 放大倍数
B. 反馈系数
C. 稳定电路参数
D. 选频网络参数
10．在串联型线性稳定电路中，比较放大环节放大的电压是（）
A. 取样电压与基准电压之差
B. 基准电压
C. 输入电压
D. 取样电压
三．分析计算题
1，如图所示的放大电路中，已知R
b1=16kΩ, R
b2
=11kΩ, R
c1
=Ω, R
c2
=Ω, R
E1
=Ω, R
E2
=Ω, R
L
=
Ω，β=80, u
BE =, V
CC
=24V。试求：
（1）静态工作点
（2）画出微变等效电路
（3）电压发达倍数
（4）输入电阻Ri、输出电阻Ro
2. 如图所示为N沟道结型结构的场效应管放大电路中，已知V
P =-4v，I
DSS
=1mA， V
DD
=16v，
R G1=160kΩ,，R
G2
=40kΩ，R
G
=1MΩ，R
D
=10kΩ，R
S
=8kΩ，R
L
=1MΩ。试求：
（1）静态工作点Q
（2）画出微变等效电路
（3）电压放大倍数A
u
（4）输入电阻Ri、输出电阻Ro
3．如下图所示的反馈电路，试求：
（1）用瞬时极性法在电路图上标出极性，并指出反馈的类型；（2）说明反馈对输入电阻和输出电阻的影响；
（3）在深度负反馈条件下的闭环电压放大倍数。
4．如图所示的运算放大电路中，已知R
1=R
2
=10k, R
5
=15k, R
3
=R
4
= R
6
=30k, R
F3
=30k, R
Fi
=R
F2=10k, E
1
=3V, E
2
=4V, E
3
=3V。试求：
（1）指出A
1 、 A
2
、A
3
运算放大功能；
（2）计算输出电压u
o1、u
o2
和u
o
。
5．如图所示的单相桥式电容滤波整流电路，交流电源频率f=50Hz, 负载电阻R
L
=120Ω,要求：
直流电压u
o
=30v, 试选择整流元件及滤波电容C。
模拟电路试卷一答案
一．填充题
1．深度反馈同相输入点接地 2. 稳定直流工作点抑制零点漂移
3．小 4. 截止 5. 180o 90o 大于90o 小于180o 6. 效率低甲乙类 7. 0 500 100
8. 低 9. 晶体管结电容 10. 共集共集共射共集共基二．选择题
1．B 2. D 3. C 4. 5. D 6. C 7. D 8. A 9. D 10. A 三．分析计算题
1．解（1）
（2）
（3）
（4）
2．解
(1)
= , = , ＞不合题舍去
=
=（2）微变等效电路
（3）电压放大倍数
mA/V
(∥)=×=
(4) ∥=1000+
3．解
（1）如图所示的瞬时极性表示。
该反馈电路是电流串联负反馈
（2）串联电流负反馈使输入电阻增大，输出电阻减小。（3）
∥≈-∥）
4．解
（1）、为电压跟随器，为加减法运算电路
（2）=3V =4V
=
5．解
（1）选择整流二极管流过二极管的平均电流
取所以交流电的有效值
二极管承受的最高反向工作电压
因此可以选用2CP21二极管4个（=300 mA, =100V）。（2）选择滤波电容C S
所以可选用C=500μF,耐压值为50V的电解电容。
模拟电路试卷二
一．填空题
1．PN结未加外部电压时，扩散电流漂流电流，加正向电压时，扩散电流漂流电流，其耗尽层；加反向电压时，扩散电流漂流电流，其耗尽层。
2．三极管工作在饱和区时，发射结为，集电结为，工作在放大区时，发射结为，集电结为，此时，流过发射结的电流主要是，流过集电结的电流主要是。
3．场效应管属于控制器件。场效应管从结构上分成和两大类型。
4．绝缘栅型场效应管又分为和，两者区别。5．若希望减小放大电路从信号源索取的电流，应采取反馈；若希望取得较强的反馈作用而信号源内阻又很大，应采用反馈；当负载变化时，若希望输出电流稳定。应采用反馈。
6．某负反馈放大电路的闭换放大倍数A
f =100,当开环放大倍数A变化+10%时，A
f
的相对变化量在+%以内，则这个放大电路的开环放大倍数A ,反馈系数为。
二．选择题
1．温度升高后，在纯净的半导体中（）
A．自由电子和空穴数目都增多，且增量相同
B．空穴增多，自由电子数目不变
C．自由电子增多，空穴不变
D．自由电子和空穴数目都不变
2．如果PN结反向电压的数值增大（小于击穿电压），则（）
A．阻当层不变，反向电流基本不变
B．阻当层变厚，反向电流基本不变
C．阻当层变窄，反向电流增大
D．阻当层变厚，反向电流减小
3．某放大电路在负载开路时的输出电压为4V,接入3kΩ的负载电阻后输出电压降为3V，这说明放大电路的输出电阻为（）
A. 10kΩ
B. 2kΩ
C. 1kΩ
D. Ω
4.在放大电压信号时，通常希望放大电路的输入电阻和输出电阻分别为（）
A. 输入电阻小，输出电阻大
B. 输入电阻小，输出电阻小
C. 输入电阻大，输出电阻小
D. 输入电阻大，输出电阻大
5．场效应管主要优点（）
A. 输出电阻小
B. 输入电阻大
C. 是电流控制
D. 组成放大电路时电压放大倍数大
6．在负反馈放大电路中，当要求放大电路的输入阻抗大,输出阻抗小时，应选用的反馈类型（）。
A. 串联电压负反馈
B.串联电流负反馈
C.并联电压负反馈
D.并联电流负反馈
7．理想运放的两个重要结论是（）
A. 虚地与反相
B.虚短与虚地
C. 虚短与虚断
D.断路与短路
8．用一个截止频率为
1的低通滤波器和．用一个截止频率为
２
的高通滤波器，
构成一个带通滤波器，应当使（）。
A. 二者串联，并且
1>
２
B. 二者并联，并且
1
>
２
C.二者并联，
1<
２
D. 二者串联，
1
<
２
三．分析计算题
１．放大电路如下图所示，已知R
b1= R
b2
=150k, R
L
= R
C
=10k，R
E
=，
β=70， u
BE
= 。试求：
（１）电路的静态工作点（２）画出微变等效电路
（３）电压放大倍数Au
（４）输入电阻Ri、输出电阻Ro
2. 如下图所示的OCL电路。已知u
i 为正弦波R
L
=16Ω,要求最大输出功率为10w，
在三极管的饱和管可以忽略不计条件下，试求出下列各值。
（1）正负电源V
CC
的最小值；
（2）根据V
CC 最小值，求三极管壹I
CM
, V
(BR)CEO
及P
CM
的最小值；
（3）当输出功率最大（10 W）时，电源供给的功率；
（4）当输出功率最大时，输入电压有效值
3．如图所示的差分放大电路中，为了使输入电压为零时，输出电压也为零，加
入了调零电位器R
P.。已知β
1
=β
2
=50，u
BE1
= u
BE2
= ，R
c
=10kΩ, R
S
=1kΩ, R
P
=200
Ω, R
e =10kΩ, R
L
=, V
CC
=15v, V
CC
=-15v。
试求：差模输入电阻R id 、输出电阻R O 及差模电压增益A Vd
4．如图所示运放电路，已知R 1=6k ，R 2=4k ，R 3= R 4= R 5=6k ，R 6= R 7=12k ，R 8=6k ，R F1=24k ，R F2=4k ，R F3=6k ，R=2k ，u i1=5mv ，u i2=-5mv, u i3=6mv, u i4=-12mv 。 试求：（1）运放电路A 1、A 2、A 3的功能。（2）u o1、 u o2、 u o
5．某一放大电力路的放大倍数A=103，当引入负反馈放大倍数稳定性提高到原来的100。试求：（1）反馈系数。（2）闭环放大倍数。 （3）A 变化+10%时的闭环放大倍数及其相对变化量
模拟电路试卷二答案
一．填空题
1．等于、大于、变薄、小于、变厚 2.正偏、正偏、正偏、反偏扩散电流、漂移电流
3．电压、结型、绝缘栅型
4．增强型、耗尽型、耗尽型有原始沟道而增强型没有原始沟道
5．交流串联负交流并联负交流电流负 6. 2000 ﹪
二．选择题
1. A
2. B
3. C
4. C
5. B
6. A
7. C
8. A
三．分析计算题
1．解
（1）
（2）微变等效电路
（3）
（4）
2．解
（1）由得
（2）取，由得输出电流幅值
故
（3）当输出功率最大时，电源供给的功率为
（4）根据射极输出器的跟随特性，求得输出功率最大时
3．解为了方便起见，假定调零电位器的动端在中点位置，则
由于电路完全对称，公开根据半边等效电路可求得差模输入电阻 =
双端输出时的差模输出电阻
双端输出时的差模电压增益
=
当负载接在的集电极和地之间为单端输出，其输出电阻
单端输出差模电压增益
4．解
（1）运放是反相加法运算，为同相加法器，减法运算。
（2）
先求出同相输入端的电压、再求出
=
5．解
（1）因引入负反馈后放大倍数稳定性提高到未加负反馈时的（1+AF）倍
1+AF=100 F=
（2）
（3）
即A变化±10%时，闭环放大倍数的相对变化量为此时的闭环放大倍数为
模拟电路综合试题三
一．填空题
1．双极型晶体管工作在放大区偏置条件是增强型N 沟道的场效应管工作在放大区的偏置条件
是。
2．射极跟随器具有，，，等三个特点。
3．差分放大电路的基本功能是。4．在信号源内阻，负载电阻大的场合，欲改善放大电路的性能，应采用反馈。5．在阻容耦合放大电路中，若要降低下限频率，应将耦合电容的值。6．要消除基本共发射极放大电路产生的饱和失真，应将静态工作电流。7．乙类推挽放大电路的主要失真是，要消除此失真，应改用。8．理想运算放大器工作在线性放大区时具有和特性。二．选择题
1．在一个由NPN型晶体管构成的放大电路中,关于晶体管三个电极的电位,下列说法正确的是( )
A．集电极电位一定最高 B. 集电极电位一定最低
C．发射极电位一定最高 D. 基极电位一定最低
2．直接耦合多级放大电路（）。
A．只能放大直流信号 B. 只能放大交流信号
C．既能放大直流信号也能放大交流信号
D. 既不能放大直流信号也不能放大交流信号
3． N沟道结型场效应管中的载流子是（）
A．自由电子 B. 空穴 C. 电子和空穴 D. 带电离子4．对于结型场效应管，栅源极之间的PN结（）。
A．必须正偏 B. 必须零偏 C. 必须反偏 D. 可以任意偏置5．通用型集成运放输入极通常采用（）电路
A．差分放大 B. 互补推挽 C. 基本共射极放大 D. 电流源
6. 差分放大电路由双端输入变为单端输入，差模电压放大倍数（）。
A. 增加一倍
B. 减小一半
C. 不变
D. 按指数规律变化
7．之流负反馈在电路中的主要作用是（）
A．提高输入电阻 B. 降低输出电阻
C. 增大电路增益
D. 稳定静态工作点
8．为了稳定放大电路的输出电压，那么对于高内阻的信号源来说，放大电路应引入（）负反馈。
A. 电流串联
B. 电流并联
C. 电压串联
D. 电压并联三．分析与计算题
1．如图所示，放大电路中，已知V
CC =15V, R
s
=Ω R
b1
=40KΩ R
b2
=20KΩ
Rc=2KΩ R
E1=Ω R
E2
=Ω R
L
=2KΩβ=50 U
BE
=。试求：
（１）电路的静态工作点（２）画出微变等效电路
（３）输入电阻R
i 和输出电压R
o
（４）电压放大倍数A
u 和源电压放大倍数A
us
2．由N沟道耗尽型场效应管组成的电路如下图所示。设U
GSQ =, G
m
=。试
求：
（１）电路中的静态工作点I
DQ 和U
GSQ
之值
（２）画出微变等效电路图
（３）电压放大倍数á
u
（４）输入电阻R
i 和输出电阻R
O
3．如图所示，电路中已知T
1、T
2
均为硅管，U
BE1
=U
BE2
=，R
C1
=R
C2
=Ω， R
B1
=R
B2
=1K
Ω, R
E =Ω，V
CC
=，V
EE
=-12V，β
1
=β
2
=50
试计算：
(1)静态各种点的值；
(2)差模电压放大倍数、共模电压放大倍数及共模抑制比；
(3) '差模输入电阻、共模输入电阻及输出电阻。
4.电路如下图所示，试求：
（１）在电路图上标出反馈的极性并指反馈的类型
（２）在深度的条件下，写出电路能满足（R
1+R
2
）?R的条件下，输出电流i
O
与
输入电压Ｕi的关系式
5．如图所示的电路中，已知R
1=R
W
=10KΩ,R
2
=20KΩ,U
1
=1V,设A为理想运
算放大器，起输出电压最大值为12V,试分别求出当电位器R
W
的滑动端
移到最上端、中间位置和最下端时的输出电压Ｕ
O
的值。
模拟电路试卷三答案一．填空题
1．发射结正偏、集电结反偏，V＞V
GS = V
GS(th)
， V＞V
GS(th)
2．输入电阻高，输出电阻低，电流增益大
3．放大差模信号，抑制共模信号
4．电压串联负 5．增大 6．减小 7．交越失真，甲乙类功放8．虚短、虚断
二．选择题
1. A
2. C
3. A
4. C
5. A
6. C
7. D
8. D
三．分析与计算题
1．解 (1)
(2 ) 微变等效电路
（3）
（4）
2．解（1）由该电路的直流通路可求出管子的栅极和源极电压。
(2) 微变等效电路
（3）
(4)输入电阻
输出电阻
3．解（1）由电路参数可见<< 2(1+β),基极电阻上的静态压降可忽略不计，并且电路两边参数对称，则有
差模电压放大倍数
由于电路两边参数对称，双端输出时，共模电压放大倍数
共模抑制比
（3）差模输入电阻
共模输入电阻
输出电阻
4．解（1）极性如图所标
是电压串联负反馈
（2）输出电流近似等于晶体管发射极电流，反馈电压近似等于输出电流的分流在电阻上的压降，在深度负反馈的条件下
所以
最新模拟电路试卷及答案---副本
电子基础 [ 模拟电路试卷及答案] [填空及选择题]
模拟综合试卷一 一．填充题 1．集成运算放大器反相输入端可视为虚地的条件是a ， b 。 2．通用运算放大器的输入级一般均采用察动放大器，其目的是 a , b 。 3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。 4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。 5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。 6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是 故一般功率输出级应工作于状态。 7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2 ,则输出电压 为 V；若u i1=1500μV, u i2 =500μV，则差模输入电压u id 为μV，共模 输入信号u ic 为μV。 8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。 9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。 10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。频带最宽的是组态。 二．选择题 1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE 的变化情 况为（）。 A．β增加，I CBO,和 u BE 减小 B. β和I CBO 增加，u BE 减小
C．β和u BE 减小，I CBO 增加 D. β、I CBO 和u BE 都增加 2．反映场效应管放大能力的一个重要参数是（） A. 输入电阻 B. 输出电阻 C. 击穿电压 D. 跨导 3．双端输出的差分放大电路主要（）来抑制零点飘移。 A. 通过增加一级放大 B. 利用两个 C. 利用参数对称的对管子 D. 利用电路的对称性 4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。 A. 变大 B. 变小 C. 不变 D. 无法判断 5．差分放大电路的共模抑制比K CMR 越大，表明电路（） A. 放大倍数越稳定 B. 交流放大倍数越大 C. 直流放大倍数越大 D. 抑制零漂的能力越强 6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。 A. 带宽 B. 稳定性 C. 增益 D. 输入电阻 7．为了使运放工作于线性状态，应（） A. 提高输入电阻 B. 提高电源电压 C. 降低输入电压 D. 引入深度负反馈 8．在正弦振荡电路中，能产生等幅振荡的幅度条件是（）。 A. àF=1 B. àF>1 C. àF<1 D. àF=1 9．振荡电路的振荡频率，通常是由（）决定 A. 放大倍数 B. 反馈系数 C. 稳定电路参数 D. 选频网络参数 10．在串联型线性稳定电路中，比较放大环节放大的电压是（） A. 取样电压与基准电压之差 B. 基准电压 C. 输入电压 D. 取样电压
(完整版)模拟电路第七章课后习题答案
第七章 习题与思考题 ◆◆ 习题 7-1 在图P7-1所示的放大电路中，已知R 1=R 2=R 5=R 7=R 8=10k Ω，R 6=R 9=R 10=20k Ω： ① 试问R 3和R 4分别应选用多大的电阻； ② 列出u o1、u o2和u o 的表达式； ③ 设u I1=3V ，u I2=1V ，则输出电压u o ＝？ 解： ① Ω=Ω==k k R R R 5)10//10(//213，Ω≈Ω==k k R R R 67.6)20//10(//654 ② 1111211010I I I o u u u R R u -=-=- =，2226525.1)2010 1()1(I I I o u u u R R u =+=+=， 2121217932)5.1(10 20 )(I I I I o o o u u u u u u R R u +=---=-- = ③ V V u u u I I o 9)1332(3221=?+?=+= 本题的意图是掌握反相输入、同相输入、差分输入比例运算电路的工作原理，估算三种比例电路的输入输 出关系。 ◆◆ 习题 7-2 在图P7-2所示电路中，写出其 输出电压u O 的表达式。 解： I I I I o u R R u R R u R R u R R u ])1[()()1(4 5124 512 ++=--+ = 本题的意图是掌握反相输入和同相输入比例 电路的输入、输出关系。
◆◆ 习题 7-3 试证明图P7-3中，)(1122 1 I I o u u R R u -= ）＋（ 解： 11 2 1)1(I o u R R u + = ))(1()1()1()1()1()1(122 122112122111221221121I I I I I I I o o u u R R u R R u R R u R R u R R R R u R R u R R u -+=+++ -=+++-=++- = 本题的意图是掌握反相输入和同相输入比例电路的输入、输出关系。 ◆◆ 习题 7-4 在图P7-4所示电路中，列出u O 的表达式。 解： 反馈组态应为深度电压串联负反馈，因此有uu uf F A &&1= I o R R I o uf uu u R R u u R R u R R R R R A R R R F )1()1(11 7373737373313+=???→?+=?+=+=?+==若&&
模拟电路期末试卷及答案
《模拟电子技术基础（1）》期末试题 （A 卷）参考答案及评分标准 一、填空（每空1分，共20分） 1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。 2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。 3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。 4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。 5. 图1所示两级放大电路，图中级间采用 阻容 耦合方式，1T 接成 共基 组态，2T 接成 共集 组态，1R 和2R 的作用是 为T1管提供基极偏置 。 6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。 7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。 8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πω?±=T 。
二、简答（共3小题，每小题5分，共15分） 1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示 （1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分， 共3分） （2）估算(b)图晶体管的β和α值。 601 .06 === B C I I β， 985.01≈+= ββα （各1分，共2分）
2.电路如图3所示，试回答下列问题 （1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？ R f 应如何接入？（在图中连接） 答：应接入电压串联负反馈（1分） R接法如图（1分） f （2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。 答：见图中标识（3分）（共6空，两个1分） 3.简述直流电源的主要组成部分及各部分功能。 答：直流电源主要由整流电路、滤波滤波、稳压电路组成，其中整流电路的作用是将交流电压转换为直流电压，滤波电路的作用是减小电压的脉动，稳压电路的作用是使输出直流电压基本不受电网电压波动和负载电阻变化的影响，从而获得足够高的稳定性。（组成部分3分，功能2分）
模拟电路测验试题套和答案
模拟电路测验试题套和答案 1 / 29
————————————————————————————————作者：————————————————————————————————日期： 2 / 29
坑爹的模电 试卷编号01 ……………………………………………………………………………………………………………… 一、填空（本题共20分，每空1分）： 1．整流电路的任务是__________；滤波电路的任务是__________。 2．在PN结的形成过程中，载流子的扩散运动是由于__________而产生的，漂移运动是__________作用下产生的。 3．放大器有两种不同性质的失真，分别是__________失真和__________失真。 4．在共射阻容耦合放大电路中，使低频区电压增益下降的主要原因是__________的影响；使高频区电压增益下降的主要原因是__________的影响。 5．在交流放大电路中，引入直流负反馈的作用是__________；引入交流负反馈的作用是___________。 6．正弦波振荡电路一般由__________、__________、__________、__________这四个部分组成。 7．某多级放大器中各级电压增益为：第一级25dB 、第二级15dB 、第三级60dB ，放大器的总增益为__________，总的放大倍数为__________。 8．在双端输入、单端输出的差动放大电路中，发射极公共电阻R e对__________信号的放大无影响，对__________信号的放大具有很强的抑制作用。共模抑制比K CMR为__________之比。 9．某放大电路的对数幅频特性如图1（在第三页上）所示，当信号频率恰好为上限频率时，实际的电压增益为__________dB。 二、判断（本题共10分,每小题1分，正确的打√，错误的打×）： 1、（）构成各种半导体器件的基础是PN结，它具有单向导电和反向击穿特性。 2、（）稳定静态工作点的常用方法主要是负反馈法和参数补偿法。 3、（）在三极管的三种基本组态中，只有电流放大能力而无电压放大能力的是基本共集组态。 4、（）若放大电路的放大倍数为负值，则引入的一定是负反馈。 5、（）通常，甲类功放电路的效率最大只有40%，而乙类和甲乙类功放电路的效率比甲类功放电路的效率要高。 6、（）一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。 7、（）根据负反馈自动调节原理，交流负反馈可以消除噪声、干扰和非线性失真。 8、（）要使放大电路的输出电流稳定并使输入电阻增大，则应引入电流串联负反馈。 9、（）在放大电路中引入电压负反馈可以使输出电阻减小，在放大电路中引入电流负反馈可以使输出电阻增大。 10、（）在正弦波振荡电路的应用中，通常，当要求振荡工作频率大于1MHz时，应选用RC正弦波振荡电路。 三、选择（本题共20分,每个选择2分）： 1．在放大电路中，测得某三极管的三个电极的静态电位分别为0V，－10V，－9.3V，则此三极管是（） A. NPN型硅管； B. NPN型锗管； C. PNP型硅管； D. PNP型锗管； 2．为了使放大电路Q点上移，应使基本放大电路中偏置电阻R b的值（）。 A. 增大 B. 不变 C. 减小 3．典型的差分放大电路中Re（）。 A. 对差模信号起抑制作用 B. 对共模信号起抑制作用 C. 对差模信号和共模信号均无作用 4．在差动电路中，若单端输入的差模输入电压为20V，则其共模输入电压为（）。 A. 40V B. 20V C. 10V D. 5V 5．电流源的特点是（）。 A . 交流电阻大，直流电阻小； B . 交流电阻小，直流电阻大； C. 交流电阻大，直流电阻大； D. 交流电阻小，直流电阻小。 6．影响放大电路高频特性的主要因素是（）。 A. 耦合电容和旁路电容的存在； B. 放大电路的静态工作点不合适； C. 半导体管的非线性特性； D. 半导体管极间电容和分布电容的存在； 7．关于理想运算放大器的错误叙述是（）。 A．输入阻抗为零，输出阻抗也为零；B．输入信号为零时，输出处于零电位； C．频带宽度从零到无穷大；D．开环电压放大倍数无穷大 8．有T1 、T2和T3三只晶体管，T1的β＝200，I CEO＝200μA；T2的β＝100，I CEO＝10μA；T3的β＝10，I CEO＝100μA，其它参数基本相同，则实用中应选（） A. T1管； B. T2管； C. T3管 9．交流反馈是指（） A．只存在于阻容耦合电路中的负反馈；B．变压器耦合电路中的负反馈； C．交流通路中的负反馈；D．放大正弦信号时才有的负反馈； 10．RC桥式正弦波振荡电路是由两部分组成，即RC串并联选频网络和（） A. 基本共射放大电路； B. 基本共集放大电路； C. 反相比例运算电路； D. 同相比例运算电路； 四、分析与计算（本题共50分）： 1．(本小题10分) 电路如图2所示，通过分析判断反馈组态，并近似计算其闭环电压增益A usf。 2．(本小题10分) 电路如图3所示，u2=10V，在下列情况下，测得输出电压平均值U o的数值各为多少？（1）正常情况时；（2）电容虚焊时；（3）R L开路时；（4）一只整流管和电容C同时开路时。 1 / 29
模拟电路考试题及答案【精】
自测题一 一、判断题 1．因为P型半导体的多数载流子是空穴，所以它带正电。（F） 2．在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。（T） 3．处于放大状态的三极管，集电极电流是多数载流子漂移所形成的。（F） 二、单选题 1．半导体中的少数载流子产生的原因是（D）。 A．外电场B．内电场C．掺杂D．热激发2．用万用表测二极管的正、反向电阻来判断二极管的好坏，好的管子应为（C）。 A．正、反向电阻相等B．正向电阻大，反向电阻小 C．反向电阻比正向电阻大很多倍D．正、反向电阻都等于无穷大 3．二极管的伏安特性曲线的正向部分在环境温度升高时将（B）。(X 轴为电压) A．右移B．左移C．上移D．下移 4．当外加偏置电压不变时，若工作温度升高，二极管的正向导通电流将（A）。 A．增大B．减小C．不变D．不确定 5．三极管β值是反映（B ）能力的参数。（三极管可改为电流控制电流源） A．电压控制电压B．电流控制电流C．电压控制电流D．电流控制电压 6．温度升高时，三极管的β值将（A ）。 A．增大B．减少C．不变D．不能确定 7．下列选项中，不属三极管的参数是（B ）。 A．电流放大系数B．最大整流电流 C．集电极最大允许电流D．集电极最大允许耗散功率 8．某放大电路中三极管的三个管脚的电位分别为V U6 1 =，V U4.5 2 =，V U12 3 =，则对应该管的管脚排列依次是（B）。 A．e, b, c B．b, e, c C．b, c, e D．c, b, e 9．晶体三极管的反向电流是由（B）运动形成的。 A．多数载流子B．少数载流子 C．扩散D．少数载流子和多数载流子共同 10．三极管工作在放大区，三个电极的电位分别是6V、12V和6.7V，则此三极管是（D）。（发正偏集反偏） A．PNP型硅管B．PNP型锗管C．NPN型锗管D．NPN型硅管 11．场效应管起放大作用时应工作在漏极特性的（B）。 A．非饱和区B．饱和区C．截止区D．击穿区12．增强型绝缘栅场效应管，当栅极g与源极s之间电压为零时（B）。 A．能够形成导电沟道B．不能形成导电沟道 C．漏极电流不为零D．漏极电压为零 三、填空题 1．在杂质半导体中，多数载流子的浓度主要取决于掺杂浓度。 2．少数载流子在内电场力作用下有规则的运动称为漂移。 3．PN结正偏导通，反偏截止，称为PN结的单向导电性性能。 4．PN结加正向电压时，空间电荷区将变窄。 5．PN结正向偏置时，PN结的内电场被削弱。 6．三极管最重要的特性是电流放大作用。 7．温度升高时，晶体管的反向饱和电流将增大。 8．场效应晶体管属于电压控制器件。 精选文档
模拟电子技术基础第七章
第7章 信号的运算和处理 习题 本章习题中的集成运放均为理想运放。 7.1填空： (1) ( 同相比例 )运算电路可实现A u ＞1 的放大器。 (2) ( 反相比例 )运算电路可实现A u ＜0 的放大器。 (3) ( 微分 )运算电路可将三角波电压转换成方波电压。 (4)( 同相求和 )运算电路可实现函数123Y aX bX cX =++，a 、b 和c 均大于零。 (5) ( 反相求和 )运算电路可实现函数123Y aX bX cX =++，a 、b 和c 均小于零。 (6)( 乘方 )运算电路可实现函数2Y aX =。 7.2电路如图P7.2所示，集成运放输出电压的最大幅值为±14V ，填表。 (a) (b) 图P7.2 解： 1(/)10O f I I u R R u u =-=-； 2(1/)11O f I I u R R u u =+=。 当集成运放工作到非线性区时，输出电压不是+14V , 就是-14V 。 7.3 设计一个比例运算电路，要求输入电阻20i R k =Ω，比例系数为-100。 解：可采用反相比例运算电路，电路形式如图P7.2(a)所示。 20R k =Ω； 2f R M =Ω。
7.4电路如图P7.4所示，试求其输入电阻和比例系数。 解：由图可知150i R R k ==Ω， 1212 21 ,2I M R R M I I u u i i R R R u u u R -==∴=-=-即 而 243 M O M M u u u u R R R -- =+ 解得：52104O M I u u u ==- 图P7.4 7.5电路如图P7.4所示，集成运放输出电压的最大幅值为±14V ，I u 为2V 的直流信号。分别求出下列各种情况下的输出电压： (1)R 2短路； (2) R 3短路； (3) R 4短路； (4) R 4断路。 解：(1) R 2短路时，2 1 0M I R u u R =- =，R 4相当于开路（R 4上无电流流过）。 ∴3 1 24O I I R u u u V R =- =-=-； (2) R 3短路时，O M u u =，R 4对反馈网络无影响。 ∴2 1 24O I I R u u u V R =- =-=-； (3) R 4短路时，电路无反馈。 ∴14O u V =-； (4) R 4断路时，23 1 48O I I R R u u u V R +=- =-=-。 7.6试求图P7.6所示各电路输出电压与输入电压的运算关系式。
模拟电子技术习题及答案定稿版
模拟电子技术习题及答 案 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
模拟电子技术 第1章半导体二极管及其基本应用 1．1 填空题 1．半导体中有空穴和自由电子两种载流子参与导电。 2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载流子是空穴。 3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。 4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。 5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。稳压二极管是利用二极管的反向击穿特性实现稳压的。 6．发光二极管是一种通以正向电流就会发光的二极管。 7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。 8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于650 Ω，交流电阻等于 26 Ω。 1．2 单选题 1．杂质半导体中，多数载流子的浓度主要取决于( C )。 A．温度 B．掺杂工艺 C．掺杂浓度 D．晶格缺陷
2．PN结形成后，空间电荷区由( D )构成。 A．价电子 B．自由电子 C．空穴 D．杂质离子 3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。 A．减小 B．基本不变 C．增大 4．流过二极管的正向电流增大，其直流电阻将( C )。 A．增大 B．基本不变 C．减小 5．变容二极管在电路中主要用作( D )。、 A．整流 B．稳压 C．发光 D．可变电容器 1．3 是非题 1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。( √ ) 2．因为N型半导体的多子是自由电子，所以它带负电。( × ) 时会损坏。( × ) 3．二极管在工作电流大于最大整流电流I F 4．只要稳压二极管两端加反向电压就能起稳压作用。( × ) 1．4 分析计算题 1．电路如图T1．1所示，设二极管的导通电压U =0.7V，试写出各电路的输出电压 D(on) Uo值。
模拟电子技术第七章习题解答
第七章基本放大电路 7.1 试判断题7.1图中各电路能不能放大交流信号，并说明原因。 解：a、b、c三个电路中晶体管发射结正偏，集电结反偏，故均正常工作，但b图中集电极交流接地，故无交流输出。d图中晶体管集电结正偏，故晶体管不能正常工作，另外，交流输入信号交流接地。因此a、c两电路能放大交流信号，b、d两电路不能放大交流信号。 7.2 单管共射放大电路如题7.2图所示，已知三极管的电流放大系数50 = β。 （1）估算电路的静态工作点； （2）计算三极管的输入电阻 be r； （3）画出微变等效电路，计算电压放大倍数； （4）计算电路的输入电阻和输出电阻； （5）如果输入信号由内阻为1kΩ的信号源提供，计算源电压放大倍数； （6）去掉负载电阻，再计算电路的电压放大倍数、 CC + o -题7.2图 C C C (a) 题7.1图
输入电阻和输出电阻。 解：（1）A A R U U I B BE CC B μ4010410 3007.0125 3 =?≈?-=-= - mA A I I B C 210210405036=?=??==--β V I R U U C C CC CE 61021031233=???-=-=- （2）Ω=+=+=9502 265030026300C be I r β （3）放大电路的微变等效电路如图所示 电压放大倍数 7995 .03 ||350||-=-=-=be L C u r R R A β （4）输入电阻：Ω≈?==950950||10300||3be B i r R r 输出电阻 Ω==k R r C 30 （6） 15895 .0| 350 -=-=-=be C u r R A β 输入电阻：Ω≈?==950950||10300||3be B i r R r 输出电阻 Ω==k R r C 30 7.3 单管共射放大电路如题7.3图所示。已知100=β （1）估算电路的静态工作点； （2）计算电路的电压放大倍数、输入电阻和输出电阻 （3）估算最大不失真输出电压的幅值； （4）当i u 足够大时，输出电压首先出现何种失真，如何调节R B 消除失真？ 解：电路的直流通路如图所示， CC BQ E BEQ BQ B U I R U I R =+++)1(β A mA R R U U I E B BEQ C C BQ μβ435 .010130015 )1(=?+≈ ++-≈ 由此定出静态工作点Q 为 + u o - CC +u o - 题7.3 图 CC R
模拟电子技术基础考试试题答案
一、填空（共20空，每空 1 分，共 20 分，所有答案均填写在答题纸上） 1、晶体管三极管被称为双极型晶体管是因为 。 2、晶体三极管的输出特性可分三个区域，只有当三极管工作在 区时，关系式b I Ic β=才成立。 3、场效应管可分为结型场效应管和 型场效应管两种类型。 4、在由晶体管构成的单管放大电路的三种基本接法中，共 基本放大电路既能放大电流又能放大电压。 5、在绘制放大电路的交流通路时， 视为短路， 视为短路，但若有内阻则应保留其内阻。 6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。 7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。 8、放大电路的直流通路用于研究 。 9、理想运放的两个输入端虚短是指 。 10、为判断放大电路中引入的反馈是电压反馈还是电流反馈，通常令输出电压为零，看反馈是否依然存在。若输出电压置零后反馈仍然存在则为 。 11、仅存在于放大电路的直流通路中的反馈称为 。 12、通用集成运放电路由输入级、中间级、 和 四部分组成。 13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。 14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解，三极管的放大工作区可与场效应管的 区相类比，而场效应管的可变电阻区则可以和三极管的 相类比。 二、单项选择题（共10题，每题 2 分，共 20分；将正确选项的标号填在答题纸上） 1、稳压二极管的反向电流小于min z I 时，稳压二极管 。 A ：稳压效果变差 B ：仍能较好稳压，但稳定电压变大 C ：反向截止 D ：仍能较好稳压，但稳定电压变小 2、如果在PNP 型三极管放大电路中测得发射结为正向偏置，集电结反向偏置，则此管的工作状态为 。 A ：饱和状态 B ：截止状态 C ：放大状态 D ：不能确定 3、已知两只晶体管的电流放大系数β分别为50和100，现测得放大电路中这两只管子两个电极的电流如图1所示。关于这两只三极管，正确的说法是 。
模拟电路第7章习题
第七章 集成运算放大器的应用 1. 理想运放的A od ＝ ∞ ，r id ＝ ∞ ，r o ＝ 0 ，I B ＝ 0 ，CMRR ＝ ∞ 。 2. 理想运放工作在线性区和非线性区时各有什么特点？各得出什么重要关系式。 答：理想集成运算放大电路工作在线性区时必须通过外部元件引入负反馈。此时，U －＝U ＋，I －＝I ＋＝0。工作在非线性区时应开环或正反馈运用。此时I －＝I ＋＝0；在U －＞U ＋时，U o ＝U OL ；在U －＜U ＋时，U o ＝U OH 。 3. 集成运放应用于信号运算时工作在什么区域？ 答：线性区 4. 试比较反相输入比例运算电路和同相输入比例运算电路的特点(如闭环电压放大倍数、输入电阻、共模输入信号、负反馈组态等)。 答：反相比例运算电路是并联电压负反馈；1 R R A f uf =；输入电阻小，为R 1； 运放的输入端无共模信号。同相比例运算电路是串联电压负反馈；1 1R R A f uf +=； 输入电阻大，为∞；运放输入端加有共模信号。 5. “虚地”的实质是什么？为什么“虚地”的电位接近零而又不等于零？在什么情况下才能引用“虚地”的概念？ 答：理想运放的同相端为地电位时，由于负反馈将反相端电位压低到等于同相端电位(即地电位)，以保证输出为一有限值，这时虽然两端电位相等且等于地电位，但两端之间无电流通过，故称为虚地。由于实际运放的放大倍数不为无穷大，所以为保证一定的输出，“虚地”的反相端电位不为零。“虚地”的概念只能运用于反相的运算电路。 6. 为什么用集成运放组成的多输入运算电路，一般多采用反相输入的形式，而较少采用同相输入形式。 答：由于反相输入时，运放的反相端为虚地，可使输入信号源之间无相互影响，为得到规定的输出，电路参数的选择比较方便。 7. 反相比例运算电路如图7－43所示，图中R 1＝10k Ω，R f ＝30 k Ω，试估算它的电压放大倍数和输入电阻，并估算R '应取多大 解： 31030 1-=-=-== R R U U A f i o uf r i ＝R 1＝10k Ω R '＝R 1//R f ＝10//30＝7.5k Ω
模拟电子技术期末试题及答案
《模拟电子期末练习题》应用电子2班张昌文 《模拟电子技术》模拟试题一 填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。 2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。 7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称 为（）信号。 12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。 13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。 14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。 16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。 17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。 二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有 导通电流，否则处于（F ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（C），该管是（D）型。 A、（ B、 C、E）B、（C、B、E）C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器的要求主要是（B）、（D）、（E）。A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（b ），此时应该（ e ）偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（C）而设置的。A、稳定Au B、放大信号C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（A ）。A、压串负B、流串负C、压并负 7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B ）倍。A、1 B、2 C、3 8、为了使放大器带负载能力强，一般引入（A ）负反馈。A、电压B、电流C、串联
模拟电子技术基础第七章部分答案
7.2电路如图所示，集成运放输出电压的最大幅值为±14V ，填表。 解：当集成运放工作在线性区时， f O1I I 10R u u u R =-=-，f O2I I (1)11R u u u R =+= 7．4电路如图所示，试求其输入电阻和比例系数。 解：由图可知R i =50k Ω。 因为u M =-2u I ，2 43R R R i i i =+，即 M O M M 243 u u u u R R R --=+ 代入数据，得输出电压 O M I 52104u u u == 7.5电路如图所示，集成运放输出电压最大幅值为±14V ，u I 为2V 的电压信号。分别求出下列各种情况下的输出电压。 u I /V 0.1 0.5 1.0 1.5 U O1/V -1 -5 -10 -14 U O2/V 1.1 5.5 11 14
（1）R 2短路；（2）R 3短路；（3）R 4短路；（4）R 4断路。 解：（1）R 2短路时 3 O I I 1 24V R u u u R =-=-=- （2）R 3短路时 2 O I I 1 24V R u u u R =-=-=- （3）R 4短路时，电路无反馈，u O =-14V 。 （4）R 4断路时 23 O I I 1 48V R R u u u R +=-=-=- 7.6试求下图电路输出电压与输入电压的运算关系。 解：（c ）f P I2N 1f R u u u R R =-=+ I1N N O 1f u u u u R R --= 联立求得：f O I1I2I1I21 ()8()R u u u u u R =-=- 7.7如图所示电路中，集成运放的共模信号分别为多少？要求写出表达式。
模拟电路试卷及答案
模拟综合试卷一 一．填充题 1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。 4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。 5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。 6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。 7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2 ,则输出电压为 V； 若u i1=1500μV, u i2 =500μV，则差模输入电压u id 为μV，共模输入信号u ic 为μV。 8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。 9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。 10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。频带最宽的是组态。 二．选择题 1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE 的变化情况为（）。 A．β增加，I CBO,和 u BE 减小 B. β和I CBO 增加，u BE 减小 C．β和u BE 减小，I CBO 增加 D. β、I CBO 和u BE 都增加 2．反映场效应管放大能力的一个重要参数是（） A. 输入电阻 B. 输出电阻 C. 击穿电压 D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。 A. 通过增加一级放大 B. 利用两个
模拟电子技术基础期末考试试题及答案
模拟电子技术基础期末考试试题及答案
《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向） 导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其 反偏时，结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集） 放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳 定交流输出电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路 的放大倍数AF=（1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号， 而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互 补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（） 等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（） 电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是 运载信息的工具，称为（）。 2
模拟电子技术习题与答案
模拟电子技术 第 1 章半导体二极管及其基本应用 1． 1填空题 1．半导体中有空穴和自由电子两种载流子参与导电。 2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载 流子是空穴。 3． PN结在正偏时导通反偏时截止，这种特性称为单向导电性。 4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。 5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直 流电。稳压二极管是利用二极管的反向击穿特性实现稳压的。 6．发光二极管是一种通以正向电流就会发光的二极管。 7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。 8．测得某二极管的正向电流为 1 mA，正向压降为 0.65 V ，该二极管的直流电阻等于 650 Ω，交流电阻等于 26 Ω。 1． 2单选题 1．杂质半导体中，多数载流子的浓度主要取决于 ( C ) 。 A．温度B．掺杂工艺C．掺杂浓度 D ．晶格缺陷2． PN结形成后，空间电荷区由 ( D ) 构成。 A．价电子B．自由电子C．空穴D．杂质离子3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。 A．减小B．基本不变C．增大 4．流过二极管的正向电流增大，其直流电阻将 ( C ) 。 A．增大B．基本不变C．减小 5．变容二极管在电路中主要用作 ( D )。、 A．整流B．稳压C．发光D．可变电容器1． 3是非题 1．在 N 型半导体中如果掺人足够量的三价元素，可将其改型为P 型半导体。( √ ) 2．因为 N型半导体的多子是自由电子，所以它带负电。( × ) 3．二极管在工作电流大于最大整流电流I F时会损坏。 ( × ) 4．只要稳压二极管两端加反向电压就能起稳压作用。(× ) 1． 4分析计算题 1．电路如图 T1．1 所示，设二极管的导通电压U D(on) =0.7V，试写出各电路的输出电压 Uo 值。
模拟电子技术第七章习题解答
习题 题7-1试从以下几方面对有源滤波器和电压比较器两种信号处理电路进行比较： ①电路中的集成运放工作在哪个区域(非线性区，线性区)； ②集成运放的作用(开关元件，放大元件)； ③电路中是否引入反馈以及反馈以及反馈的极性(开环，负反馈，正反馈)。 解：有源滤波器： 集成运放工作于线性区，其作用是放大元件，电路中一般引入负反馈甚至是深度负反馈； 电压比较器： 集成运放工作于非线性区，其作用是开关元件，电路一般工作于开环状态，或引入正反馈。有些利用稳压管的比较器，当稳压管反向击穿时引入深度负反馈。 题7-2假设实际工作中提出以下要求，试选择滤波电路的类型(低通、高通、带通、带阻) ①有效信号为20Hz 至200kHz 的音频信号，消除其他频率的干扰及噪声； ②抑制频率低于100Hz 的信号； ③在有效信号中抑制50Hz 的工频干扰； ④抑制频率高于20MHz 的噪声。 解：①带通；②高通；③带阻；④低通 题7-3试判断图P7-3中的各种电路是什么类型的滤波器(低通、高通、带通还是带阻滤波器，有源还是无源滤波，几阶滤波)。 （a ）（b ） （c ）（d ） 解：（a ）一阶高通滤波器；（b ）二阶低通滤波器； （c ）双T 带阻滤波器（d ）二阶带通滤波器 题7-4在图7-12(a)所示的二阶高通有源滤波电路中，设R =R 1=R F =10kΩ,C =μF，试估算通带截止频率f 0和通带电压放大倍数A up ，并示意画出滤波电路的对数幅频特性。 解：（1）特征频率036 11 159Hz 2π2 3.1410100.110 f RC -= ==????? 图P7-3
模拟电路试题及答案
、 七、问答题（10分）指出下列各图所示负反馈放大电路的组态。 《 模拟电子技术 》课程考试试卷（B ）卷 一、问答题（10分） 试回答放大电路的性能指标有哪些 二、填空题（20分） 1、半导体二极管具有 （1） 向导电性能； 2、共集电极放大电路又称射极跟随器，它具有 （2） 电阻大、（3） 电阻小、 输出电压与输入电压相位（4） 、其 （5） 小于1，但近似于1； 3、多级放大电路总电压放大倍数等于各级电路电压放大倍数的 （6） ； 4、差动放大电路的两个输入端输入幅度 （7）、 极性 （8） 的信号称为共模信号； % 5、集成运放组成的运算电路中运放引入 （9） 反馈，工作于线性状态； 6、正弦波振荡电路应具备以下四种功能的电路成 （10 ）、（11）、（12 ）、（13 ） ； 7、（14 ） 电路简称OTL 功放电路、（15 ） 电路简称OCL 功放电路； 8、晶体管工作处于放大状态时，要求发射结 (16 ) 向偏置、集电结 (17 ) 向偏置； 9、场效应晶体管是一种用 (18) 控制电流的半导体器件，主要靠多子导电，也称 (19 ) 极型晶体管，半导体三极管属电流型控制器件，也称 (20 ) 极型晶体管； 三、计算题（20分） 分压式偏置电路如图所示，已知三极管3DG4的β＝50，U BE =，，，电 路其它参数为：R b1=60k Ω, R b2=20k Ω，R c =3k Ω, R e =2k Ω，R L =6k Ω,V cc =16V 。 r be ＝＝Ω； （ （1）估算电路的静态工作点。 （2）画出微变等效电路图； （2）求A u ，R i ，R o 四 。 五 · 六 1、 、 2、 试 出卷人_____________审核人_____________ 班 级__ _ 姓名______________ 学号____________ |
模拟电子技术基础试题及答案 )
1、工作在放大区的某三极管，如果当IB从12μA增大到22μA时，IC从1mA 变为2m A，那么它的β约为。【】 A. 83 B. 91 C. 100 2、已知图所示电路中VCC＝12V，RC＝3kΩ，静态管压降 UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。 选择一个合适的答案填入空内。 （1）该电路的最大不失真输出电压有效值Uom ≈；【】 A.2V B.3V C.6V U ＝1mV时，若在不失真的条件下，减小RW， （2）当 i 则输出电压的幅值将；【】 A.减小 B.不变 C.增大 U ＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输（3）在 i 入电压，则输出电压波形将；【】 A.顶部失真 B.底部失真 C.为正弦波 （4）若发现电路出现饱和失真，则为消除失真，可将。【】 A.RW减小 B.Rc减小 C.VCC减小 3、互补输出级采用共集形式是为了使。【】 A.电压放大倍数大 B.不失真输出电压大 C.带负载能力强 4、选用差分放大电路的原因是。【】 A.克服温漂 B. 提高输入电阻 C.稳定放入倍数 5、当信号频率等于放大电路的fL 或fH时，放大倍数的值约下降到中频【】 A.0.5倍 B.0.7倍 C.0.9倍 即增益下降。【】 A.3dB B.4dB C.5dB 6、在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。【】 A．输入电阻增大B．输出量增大 C．净输入量增大D．净输入量减小 7、直接耦合放大电路存在零点漂移的原因是。【】 A.电阻阻值有误差 B.晶体管参数的分散性 C.晶体管参数受温度影响 D.电源电压不稳定 8、串联型稳压电路中的放大环节所放大的对象是。【】 A. 基准电压 B 取样电压C基准电压与取样电压之差 9、为增大电压放大倍数，集成运放的中间级多采用。【】 A．共射放大电路 B. 共集放大电路C．共基放大电路 10、用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的【】 A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻 增大
