第一部分：现在已生产的线缆品种
1、塑力缆（包括阻燃、耐火电缆）
2、塑料电线和护套线
3、橡套电缆
4、电焊机电缆
5、电动葫芦电缆
6、塑控缆（包括聚氯乙烯型、聚乙型、交联聚乙烯型）
7、交联电缆（包括低压1kV、高压10、35kV）
8、绝缘架空电缆（包括低、高压型）
9、市话电缆
10、同轴射频电缆（有线电视电缆---天线）
11、矿用橡套软电缆
12、电子计算机电缆
13、平行集束架空绝缘电缆
14、预制带分支电缆
15、圆线同心绞架空电缆
16、变频器专用电力电缆
第二部分：计划近期开发的电缆品种
1、铁路信号电缆
2、网络电缆（智能电缆）和网络布线
第一部分现在已生产的线缆品种
一、聚氯乙烯绝缘聚氯乙烯护套电力电缆
简称：塑力缆执行标准：GB/T 12706-2002
产品用途：用于额定电压0.6/1 kV（实际舆电压为三相380伏，单相220V）的输配电线路。
1、型号：VV VV22 VLV VLV22 ZR-VV ZR-VV22
ZR-VLV ZR-VLV22 NH-VV NH-VV22
2、型号的意义：
V─代表聚氯乙烯塑料
ZR─代表阻燃型电缆，此电缆分A、B、C三级阻燃产品。
ZR─A级，是阻燃性最高级，即电缆所用的绝缘材料、填充绳、扎紧带、内衬（内垫）带/层和护套材料均为阻燃级材料。
ZR─B级除绝缘材料不阻燃外，其他材料均为阻燃级。
ZR─C级，只有护套材料为阻燃级。
在国内也称1、2、3三级阻燃。
NH─代表耐火型塑力缆，耐火电缆分1级、2级，主要是制造中所用的耐火云母带品种不同。
NH─1级的耐火试验温度为1000℃。
NH─2级的耐火试验温度为750-800℃。
型号中“22”─代表钢带铠装型塑力缆。
3、具体型号的名称和生产截面：
3.1、VV─铜芯塑力缆（全称聚氯乙烯绝缘聚氯乙烯护套电力电缆）
生产芯数1-5芯
生产截面 1.5-400 mm2
3.2、VLV─铝芯塑力缆（全称铝芯聚氯乙烯绝缘聚氯乙烯护套电力
电缆）
生产芯数1-5芯
生产截面 1.5-400 mm2
3.3、VV22─铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆，
可以用于地下直埋敷设。
生产芯数2-5芯耐火
生产截面 1.5-400 mm2
铠装电缆不生产单芯，因交流电压下，钢带要产生磁化发热
容易烧坏电缆。
3.4、VLV22─铝芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆，
可以用于地下直埋敷设。
生产芯数2-5芯
生产截面 1.5-400 mm2
铠装电缆不生产单芯，道理同VV22 型电缆。
3.5、ZR-VV─铜芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆
生产芯数1-5芯
生产截面 1.5-400 mm2
3.6、ZR-VLV─铝芯聚氯乙烯绝缘聚氯乙烯护套阻燃电力电缆
生产芯数1-5芯
生产截面 1.5-400 mm2
3.7、ZR-VV22─铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃电力
电缆，可以用于地下直埋敷设。
生产芯数2-5芯
生产截面 1.5-400 mm2
铠装电缆不生产单芯，道理同VV22 型电缆。
3.8、ZR-VLV22─铝芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装阻燃电
力电缆，可以用于地下直埋敷设。
生产芯数2-5芯
生产截面 1.5-400 mm2
铠装电缆不生产单芯，道理同VV22 型电缆。
3.9、NH-VV─铜芯聚氯乙烯绝缘聚氯乙烯护套耐火电力电缆，主要
用于防火要求高的地方，如医院、高层建筑的电梯间、资料
档案室、微机房和一些化工、制药、石油等工业。
生产芯数2-5芯
生产截面 1.5-400 mm2
3.10、NH-VV22─铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装耐火电
力电缆，使用价值与3.9相似，但可以用于地下直埋敷设。
生产芯数2-5芯
生产截面 1.5-400 mm2
铠装电缆不生产单芯，道理同VV22 型电缆。
4、塑力缆芯数的含义：
单芯：少数用户主要用于便于维修线路，如用二芯以上，当有一芯烧坏，其他芯同时报废，而单芯电缆烧坏时只换一根，所以维修更换较经济，单芯敷设至少要两根平行敷设才能构成输电回路。
二芯电缆只能用于220V线路即一芯一地。
三芯电缆适用于三角形连接的输配电线路，使用电压为380V，三
芯均为火线。
四芯电缆适用380V和220V，三芯为火线，线间电压为380V（称为线电压），第四芯为中性线，可用于接地。
五芯电缆为三根火线，一根中性线，一根接地线，适用于380V和220V线路，通过中性线和接地线实现二次接地，对线路保护好，对人生安全性高。
5、额定电压的含义：
塑力缆额定0.6/1kV ，即电缆火线芯电传输电压最高1kV，火线芯与中性线芯，接地线芯之间传输最高电压为0.6kV，实际运行电压分别为380V和220V。
二、聚氯乙烯绝缘电线、聚氯乙烯护套电线：
简称：塑料护套线执行标准：GB5023-1997 、JB8734-1998
1、产品用途：用于电压220V及以下的照明、动力电路、配电柜
内连接线路等。
2、型号含义：
型号有：BV BVV BVVB BLV 硬线（固定敷设）
RV RVB RVV RVVB RVS 软线
BVVP 屏蔽电线
型号中：B—布置用固定敷设
V—聚氯乙烯塑料
R—柔软，即导电线芯，为多根细铜丝绞合成股
B(型号尾端)—代表平行，即两芯以上绝缘线芯平行排列
L—铝芯
P—代表铜丝编织屏蔽
3、型号名称举例：
BVVB
二芯及以上为平行排列
聚氯乙烯（PVC）护套
聚氯乙烯（PVC）绝缘
布置用
固定线路（简称布线）
BVVB—聚氯乙烯绝缘聚氯乙烯护套平行电线
RVVB—聚氯乙烯绝缘聚氯乙烯护套平行软电线
RVS—聚氯乙烯绝缘双绞线（软线）
BLV
聚氯乙烯（PVC）绝缘
铝芯
布线
4、生产的芯数和截面：
BV：截面1-300mm2均为单芯
BVR：截面0.75-70 mm2均为单芯
BVVB：芯数2-3芯截面1-6 mm2
RVV：塑料绝缘塑料护套软线
芯数：2-4芯5-6芯
截面：0.2-6 mm20.4-1.0 mm2
BLV：铝芯塑料绝缘电线
芯数：只有单芯
截面：2.5-95 mm2
RV：塑料绝缘软线
芯数：只有单芯
截面：0.12-2.5 mm2
RVS：塑料绝缘对绞软电线
芯数：2芯
截面：0.3-2.5 mm2
RVB：塑料绝缘平行软线
芯数：2芯
截面：0.3-2.5 mm2
BVVP：塑料绝缘塑料护套铜丝编织屏蔽电线（用仪表和要求屏蔽固定敷设硬线）
芯数：2-19芯
截面：1-6 mm2
三、通用橡套电缆：
简称：橡套电缆或橡套线
执行标准：国家标准GB5013-1997
用途：用于移动电器设备；家用电器；电动工具；临时供电线路和设备之间软连接线。额定电压475/750V，实际使用
电压220/380V及以下。
1、型号种类和含义
例：YQ YC YZ YZW
型号含义：Y—橡套软线W—户外使用即耐大气老化和阻燃
Q—轻型C—重型Z—中型
2、型号、名称和生产范围：
YQ橡皮绝缘橡皮护套通用轻型橡套软电缆，新标准已无此型号芯数：2-3芯截面：0.3-0.5mm2
YZ橡皮绝缘橡皮护套通用中型橡套软电缆新型号表示为
245IEC53，综合表示为245IEC53（YZ）
芯数：2-5芯
截面：2芯为0.75-6mm2
3芯为0.75-6 mm2
4芯为0.75-2.5 mm2
5芯为1-1.5 mm2
三大一小4芯为：主线芯3×1.5－3×6 地线芯截面1-4 mm2
三大二小5芯为：主线芯3×1.5－3×6 地线芯截面1-4 mm2
YZW橡皮绝缘氯丁橡皮护套阻燃型（户外型）通用中型橡
套软电线，。新型号表示为245IEC57，综合表示为245IEC57
（YZW）芯数和截面与YZ相同
YC橡皮绝缘橡皮护套通用重型橡套软电线，新标准无此型号
芯数：3-5芯
截面：3芯6 mm2
三大一小4芯主线芯截面10-95 mm2
接地线芯截面6-35 mm2
YCW橡皮绝缘氯丁橡皮护套阻燃型（户外型）通用重型橡
套软电线。新型号表示为245IEC66，综合表示为245IEC66
（YCW）电缆芯数和截面与YC相同。
四、电焊机电缆：
别名：龙头线（俗称）
执行标准：国家标准GB5013.6-1997
1、型号：
YH—通用型电焊机电缆，电缆表面打印型号“245IEC81（YH）”
YHF—阻燃（耐大气老化）型电焊机电缆，电缆表面打印型号“245IEC82（YHF）”
护套为氯丁橡胶
型号含义：
Y—柔软H—橡皮护套F—1.非燃（阻燃）2.户外
2、使用电压：由于电焊机使用时，电工不断调整电压均不超过
100V，故使用电压未作规定。
3、电缆芯数均为单芯。
4、电缆截面：16-95 mm2
五、电动葫芦用橡套软电线：
1、用途：作为交流500V及以下电动葫芦中接触器与开关间的连
接软电线。
2、型号：HR——软型
葫芦
此电缆芯数生产单位很少，尚无国家标准，只有企业标准。
3、电缆芯数：6-10芯，用直径0.2mm细铜丝绞合而成
电缆截面：1 mm2和1.5 mm2两种
六、控制电缆：
用途：用于380V及以下的控制信号传输和保护及测量线路
执行标准：GB9330-88
额定电压：为交流450/750V及以下线路
1、型号中拼音字母的含义：
K—控制电缆YJ—交联聚乙烯塑料
22—双钢带铠装PVC护套V—聚氯乙烯塑料
32—双钢带铠装聚氯乙烯护套P—铜丝编织屏蔽
Y—聚乙烯塑料P2—钢带绕包屏蔽
例：KVV 聚氯乙烯绝缘塑料控制电缆
KYJV 交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYV22聚乙烯绝缘聚氯乙烯护套双钢带铠装控制电缆
KVVP2聚氯乙烯绝缘铜带屏蔽控制电缆
2、电缆芯数和截面
电缆芯数：4-61芯
导电线芯截面：0.5-10 mm2
说明：在控制电缆中分为A型B型主要指导体铜丝结构，R 型柔软结构
例如：KVV-A 导体为单根铜丝
KVV-B 导体为7根铜丝绞合结构
KVV-R 导体为多根细铜丝绞合结构
七、交联聚乙烯绝缘电力电缆
简称：交联电缆
执行标准：GB12706-2002
1、用途：用于额定电压35KV及以下输配电线路
2、型号和含义：
YJ—交联聚乙烯（国际通用代号XLPE）绝缘
L—铝芯
V—聚氯乙烯（国际通用代号PVC）护套
22—双钢带铠装
32—双钢带铠装聚乙烯护套
例如：YJLV32 3×150为铝芯3×150交联聚乙烯绝缘双钢带铠装聚乙烯护套电力电缆
3、电缆芯数和导电线芯截面：
芯数：1KV级1-5芯
10KV级1-3芯
35KV级1芯
截面：1KV级 1.5-300 mm2
10KV级1.5-240 mm2
35KV级1.5-300 mm2
说明：一般不生产供应单芯铠装电缆只能用直流输电场合。八、架空绝缘电缆
执行标准：1KV等级为GB12527-1993
10-35等级为GB14049-1993
1、用途：作为代替历来使用的裸架电线（钢芯铝绞线、裸铝线等），
以提高线路的输电安全性和使用寿命。
2、型号及含义：
含义：型号中拼音字母代表的意思
JK—架空电线Q—薄绝缘
L—铝芯LH—铝合金
A—承载钢丝绞线TR—软铜芯
Y—聚乙烯YJ—交联聚乙烯V—聚氯乙烯
B—本色塑料绝缘（因为一般架空电缆绝缘用的黑色塑料）
例如：JKLY/Q-10 1×120 GB14049-93 即为单芯120 mm2
10KV 铝芯交联聚乙烯轻型薄绝缘架空电缆
JKLY/B-35 240+95（A）GB14049-93即为单芯240 mm2
承载钢丝绳95 mm2铝芯本色交联聚乙烯绝缘架空电缆
3、电缆芯数和导电线芯截面
芯数：1KV级1-4芯和3+承载芯
10KV级1-3芯和3+承载芯
35KV级只有单芯
截面：1KV级10-240 mm2
10KV级10-300mm2
35KV级50-300 mm2
九、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆
简称：市话电缆或通讯电缆
执行标准：国家标准：GB13849-93
1、用途：用于城市内和市郊电话传输用的线
2、型号及型号含义：
含义：H—市话Y—实心聚乙烯塑料绝缘
A—铝带聚乙烯挡潮综合护套
T—填充油膏C—自承式
例如：HYAT 100×2×0.5 即为100对导体直径0.5mm铜芯实
心聚稀烃绝缘填充挡潮聚稀烃综合护套市内通信电缆。
3、电缆对数和线径：
在通讯电缆中，不讲芯数，称为对数，因为一只电话两根绞合线即一对。
导电线芯直径分为：0.32、0.4、0.5、0.6、0.8mm五档
线芯对数：10、20、30、50、100、200、300、400、600、800 最多为3600对共21种规格，用量最多的为600对以下。
4、该种电缆交货长度比较特殊，是以电缆外径大小区分的。
如：直径45mm以下，单根长度不小于1000m，长度100以下为短头。
十、同轴射频电缆
俗称：电视共用天线
执行标准：国标GB1B23-89
1、用途：主要用于电视分配系统的传送天线，无线通讯设备和有
关无线电电子设备中传输的射频信号。
2、型号种类及型号的含义：
种类：SYV75-3 SYV75-5 SYV75-7
SYKV75-3 SYKV75-5 SYKV75-7
SYWV75-3 SYWV75-5 SYWV75-7 型号含义：型号中字母和数字的意义为：
S—射频电缆Y—实心聚乙烯绝缘型
YK—纵孔（藕状）聚乙烯绝缘型
YW—泡沫聚乙烯绝缘型
V—聚氯乙烯护套
75—电缆的阻抗值为75（欧姆）
3.5.7—电缆的绝缘线芯直径（mm）
例：SYKV-75-3，纵孔聚乙烯绝缘铜丝编织聚乙烯护套射频电缆，电缆阻抗值为75欧姆，绝缘线芯直径为3mm。
十一、矿用橡套软电缆
简称：矿用电缆
执行标准：国家标准GB12972-92，煤炭部标准：MT/MT818-1999 产品种类和型号：凡是矿用电缆在型号前第1字母均为“U”1、型号含义：
U—矿用电缆系列代号
Y—移动型（采煤设备用）C—采煤机用
M—帽灯用Z—电钻用线
D—低温度环境使用P—非金属屏蔽型
PT—金属屏蔽型G—监视型
Q—轻型B—编织
R—绞包加强型
2、电缆种类：
①UCP—0.66/1.14 3×50+1×25+3×6，即动力线芯为3根50 mm2
动力线，一个25 mm2的地线，3根6 mm2。全名：采煤机
用屏蔽橡套软电缆。
②UCPJB，0.66/1.14—采煤机用屏蔽橡套软电缆
③UCPD，0.66/1.44—采煤机金属屏蔽橡套软电缆
④UY，0.38/0.86—矿用移动橡套软电缆
⑤UYPJ，3.6/6—矿用移动屏蔽监视橡套软电缆
⑥UYPD，3.6/6—矿用橡套屏蔽橡套软电缆
⑦UZ，0.3/0.5—矿用电钻电缆
⑧UYQ，0.3/0.5—矿用移动轻型橡套电缆
⑨UM—矿用帽灯电线
说明：型号后面的分数为电缆的电压等级
例如：UCP 0.6/1.14即电压等级为0.6/1.14KV
UYP 3.6/6即电压等级为3.6/6 KV
十二、电子计算机电缆
简称计算机电缆
执行标准：至今无国家标准，只有企业标准。
1、型号、品种：
DJYVP—计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽型电缆
DJYVP22—聚乙烯绝缘聚氯乙烯护套铜丝编织内钢带铠装型电缆 DJYP2V—计算机用对绞式聚乙烯绝缘聚氯乙烯护套铜带薄膜绕包屏蔽型电缆
DJYP2VP2—计算机用对绞式聚氯乙烯护套铜带绕包分对屏蔽和
线缆内部培训资料全
VOPHONE技术 线缆内部培训资料 （数据电缆部分）
线缆培训资料（数据电缆部分） 一、线缆的分类 1、线：可简单的定义为金属导体外只有一层绝缘和没有绝缘的产品，但不一定是只有单个金属导体，如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。线可根据绝缘材料的不同分为橡胶电线、塑料电线、金属线等，它们的相对性能可表述为：橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大部分不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的性能了。目前应用相对较广的是塑料电线，橡胶电线一般在相对较严格的场所使用，如电动机的电源线、矿用电线等，金属线一般用于农村或较落后地区的架空电源线。 2、缆：可定义为在传输媒介外有多层绝缘的产品，也有单一和多个传输媒介。和线一样根据绝缘的不同可分为橡胶电缆和塑料电缆，他们的优缺点及应用场合和线的一样。另根据传输媒介的不同可分为金属缆和光缆，金属缆是指传输媒介为金属的缆，光缆是指传输媒介为光纤的缆，金属缆由于现在普遍采用的传输媒介为铜，所以也可简称为铜缆。铜缆现在一般可分为两大类：力缆和信缆。力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。力缆根据耐压等级的不同可分为超高压电缆、高压电缆、低压电缆，超高压电缆一般耐压在10KV以上，高压电缆耐压在1KV至10KV，低压电缆在1KV以下，如再分详细一点还可把低压电缆分为民用级电缆，耐压在380V以下；另也可根据绝缘的材料不同可分为橡胶力缆和塑胶力缆。由于力缆现
在与我们的联系不是很密切，所以不做详细的分解了。信缆按用途和使用范围分为：1.市内通信电缆：其中有纸绝缘市内通信电缆，聚乙烯或泡沫聚乙烯绝缘市内通信电缆，全填充市内通信电缆，自承式塑料绝缘市内通信电缆，铝芯聚乙烯绝缘市内通信电缆，塑料绝缘配线电缆等。2.长途通信电缆：其中包括纸绝缘低频通信电缆，纸绝缘高频对称通信电缆，塑料绝缘高频对称电缆，小同轴综合通信电缆，中同轴综合通信电缆，电气化铁道通信电缆，防雷通信电缆等。3.通信设备用电缆：局用电缆等。4.电力系统用电缆。5.海底通信电缆：浅海对称通信电缆，浅海同轴通信电缆及深海同轴通信电缆等。6.数字通信电缆。由于我们目前所接触的电缆只有数字通信电缆（数据缆、网络线）和光缆，所以下面着重对数据缆(光缆方面另成一部份单独讲解)进行讲解。 二、数据缆（网络线） 当前全球正在跨入信息社会，信息高速公路的建设正在一些工业化国家迅速发展，以期在二十一世纪初期实现这一划时代的宏伟规划。局域网是构成高速信息网的基本单位，所以局域网用数据缆的需求也迅猛增长，数据缆到目前为止，有两种电缆：一种是美洲推行的100Ω电缆，主要是针对非屏蔽类电缆；另一种是欧洲推行的150Ω电缆，主要是针对屏蔽类电缆。数据电缆到现在为止，国际上的相关标准一般分为三类、四类、五类、增强性五类、六类，它们分别对应的传输带宽为16MHz、20MHz、100MHz、100MHz（支持全双工传输）、250MHz，对与七类、甚至八类目前在国际标准上没有正式定义，只是
电缆员工培训材料..
南宁市桂潮电线电缆厂 （员工培训材料及制度） 一、有关规范要求 1．守则：要注意安全、不违章操作；要把好质量、不马虎了事； 要遵守纪律、不离岗串岗；要当心工作、不读书看报； 要勤学好问、不一错再错；要吃苦耐劳、不消极怠工； 要服从安排、不推三阻四；要正点守时、不迟到旱退。 2．工艺纪律要求 ①认真学习，提高思想素质，业务知识水平及实际操作能力。 ②按设备操作规程操作，按工艺文件要求执行，确保产品质量符合规定要求。 ③严格执行设备保养规定，禁止野蛮操作，违章操作。 ④工作要认真、细致、熟悉并掌握工艺规定要求，不懂的或有疑问的要查询。 ⑤严格执行自检制度，上机前，开机中，完成后都必须按规定要求跟踪检验发现问题及时解决，不能解决的汇报处理。 ⑥多动脑筋，为公司提高产品质量，节约材料、能源消耗等方面多提合理化建议。 3．劳动纪律要求 ①遵守公司劳动纪律，服从分工，上班时间内不串岗、聊天吃零食，不打闲、看书、看报等与工作无关的事，以良好的精神状态投入工作。 ②按设备操作规程操作，杜绝野蛮操作，装卸。 ③严格按工艺文件进行自查、自检、自控，确保产品质量符合规定要求。 ④所有工具、模具、盘具，材料实行分类定置摆放整齐，成品、半成品、原材料等标识清楚。 ⑤工艺文件保存完整，不得损坏。 ⑥按规定及时填写质量记录，做到字迹清晰，内容完整、准确。 ⑦不利用工作之便，偷窃公司财物，徇私舞弊，不泄漏公司秘密，严格执行自行车等车辆停放规范。 4、质量宣传 ⑴质量保证手册是本公司质量行为准则。 ⑵有受控标识的质量手册，才能用于现场。 ⑶质量责任是每个部门和每个员工对分配给自己在质量体系活动中应独立行使的职权和应做的工作，并同时承担相应的质量责任。
电线电缆知识培训
电线电缆知识培训 第一章：电线电缆基础知识 一、产品的定义与类型 二、基本结构 三、主要用途 四、电线电缆的性能 五、电线电缆的分类 六、型号 七、命名 第二章公司常用电缆型号说明及使用范围 一、产品的定义与类型 1、定义： 电线、电缆是指用于电力、通信及相关传输用途的材料。 “电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为——电线；如：线 没有绝缘的称为——裸电线；如：LGJ-240/55 既有导体和绝缘层，有时还加有防止水份侵入的严密内护层，或还加机械强度大的外护层，结构较为复杂，截面积较大的产品称为——电缆； 如：ZR-YJV 1kV 3x150+1x95 mm2（上海） 导体截面积较大的（＞6mm2）称为——大电线；1kV 4x16mm2（上海） 导体截面积较小的（≤6mm2）称为——小电线；ZR-105-BVV-1*（盘北） 绝缘电线又称为布电线；如：BV4、BV6 2、类型 主要包括裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 二、基本结构
电线、电缆由导体（导线）、绝缘层、屏蔽、绝缘线芯、保护层等基本部分组成。根据不同需要的电线、电缆是按照由上述某些或全部组成内容组成的集成体。 国标中电缆描述原则：导体→绝缘→内护层→外护层→铠装型式。 以下对电力电缆的结构单元作简单介绍。 1、导体（或称导电线芯） 其作用是传导电流，有实芯和绞合之分，材料有铜、铝、银，铜包钢、铝包钢等，主要用的是铜和铝，铜的导电性能比铝要好得多。 2、耐火层 只有耐火型电缆有此结构，其作用是在火灾中电缆能经受一定时间。现在使用的材料主要是云母带。火灾中，电缆会很快燃烧，因为云母带的云母片耐高温，且又有绝缘作用，在火灾中能保护导体运行一定时间。 3、绝缘层 包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄露。 绝缘材料多样，如聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）、橡皮、氟塑料、尼龙、绝缘纸等。 4、屏蔽层 在绝缘层外，外护层内。作用是限制电场和电磁干扰。
电线电缆培训资料..
目录 第一章概论 一、电线电缆基本概念--------------------------------------------------------------------- (2) 二、电线电缆产品的现状和未来发展趋势--------------------------------------------- (3) 第二章电线电缆产品分类 一、裸电线与裸导体制品-------------------------------------------------------------------(3) 二、绕组线-------------------------------------------------------------------------------------(3) 三、电力电缆----------------------------------------------------------------------------------(3) 四、通信电缆和光缆-------------------------------------------------------------------------(4) 五、电气装备用电缆-------------------------------------------------------------------------(5) 第三章本公司产品品种、结构特征和工艺流程及主要性能指标 一、本公司目前生产的产品大类----------------------------------------------------------(6) 二、产品品种结构特征----------------------------------------------------------------------(7) 三、工艺流程--------------------------------------------------------------------------------(10) 四、工序加工特征及生产设备-----------------------------------------------------------(11) 五、各产品主要性能项目-----------------------------------------------------------------(12)
电线电缆培训资料
目录 第一部分：现在已生产的线缆品种 1、塑力缆（包括阻燃、耐火电缆） 2、塑料电线和护套线 3、橡套电缆 4、电焊机电缆 5、电动葫芦电缆 6、塑控缆（包括聚氯乙烯型、聚乙型、交联聚乙烯型） 7、交联电缆（包括低压1kV、高压10、35kV） 8、绝缘架空电缆（包括低、高压型） 9、市话电缆 10、同轴射频电缆（有线电视电缆---天线） 11、矿用橡套软电缆 12、电子计算机电缆 13、平行集束架空绝缘电缆 14、预制带分支电缆 15、圆线同心绞架空电缆 16、变频器专用电力电缆 第二部分：计划近期开发的电缆品种 1、铁路信号电缆
2、网络电缆（智能电缆）和网络布线 第一部分现在已生产的线缆品种 一、聚氯乙烯绝缘聚氯乙烯护套电力电缆 简称：塑力缆执行标准：GB/T 12706-2002 产品用途：用于额定电压0.6/1 kV（实际舆电压为三相380伏，单相220V）的输配电线路。 1、型号：VV VV22 VLV VLV22 ZR-VV ZR-VV22 ZR-VLV ZR-VLV22 NH-VV NH-VV22 2、型号的意义： V─代表聚氯乙烯塑料 ZR─代表阻燃型电缆，此电缆分A、B、C三级阻燃产品。 ZR─A级，是阻燃性最高级，即电缆所用的绝缘材料、填充绳、扎紧带、内衬（内垫）带/层和护套材料均为阻燃级材料。 ZR─B级除绝缘材料不阻燃外，其他材料均为阻燃级。 ZR─C级，只有护套材料为阻燃级。 在国内也称1、2、3三级阻燃。 NH─代表耐火型塑力缆，耐火电缆分1级、2级，主要是制造中所用的耐火云母带品种不同。 NH─1级的耐火试验温度为1000℃。 NH─2级的耐火试验温度为750-800℃。 型号中“22”─代表钢带铠装型塑力缆。 3、具体型号的名称和生产截面： 3.1、VV─铜芯塑力缆（全称聚氯乙烯绝缘聚氯乙烯护套电力电缆） 生产芯数1-5芯 生产截面 1.5-400 mm2 3.2、VLV─铝芯塑力缆（全称铝芯聚氯乙烯绝缘聚氯乙烯护套电力 电缆） 生产芯数1-5芯 生产截面 1.5-400 mm2 3.3、VV22─铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆， 可以用于地下直埋敷设。 生产芯数2-5芯耐火 生产截面 1.5-400 mm2 铠装电缆不生产单芯，因交流电压下，钢带要产生磁化发热
(完整版)电线电缆基础知识培训资料.doc
品质管理处培训资料 目录 第一部分基础知识 (1) 第二部分主要生产的线缆品种 (4) 1、圆线同心绞架空导线 (4) 2、电力电缆 (8) 3、电气装备用电线电缆 (15) 4、塑料绝缘控制电缆 (22) 5、通用橡套电缆 (27) 6、架空绝缘电缆 (30) 7、矿用橡套软电缆 (32) 8、电子计算机电缆 0 9、平行集束架空绝缘电缆 (2) 10、聚稀烃绝缘挡潮聚稀烃综合护套市内通信电缆（了解） (4) 11、同轴射频电缆 (6) 12、预制带分支电缆 (7) 13、变频器专用电力电缆 (9)
第一部分基础知识 一、电线电缆的定义： 电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。 二、电线电缆的分类 随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目 前粗略统计有一千多种，两万多个规格。根据制造工艺、结构特点、功能要求、 产品的用途可以分为五大类： 1、裸电线 ----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。 2、电力电缆 --- 电力电缆是在电力系统的主干线路中用以传输和分配大功率 电能的线材产品。其中包括 1—500kV及以上各种电压等级、各种绝缘的电力电缆。 3、电气装备用电线电缆--- 从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线 电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件 来确定电缆的结构和性能。因此，除了那些大量通用产品外，还有许多专用的特 种电缆。 4、通信电缆和光缆 ----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。HYV MHYV SYV-75（射频电缆原先生产）。 5、电磁线； 三、电线电缆的型号 每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯 数字来表示的。一个完整的型号由以下七部分组成，即构成电缆的各个组成部分：类别用途导体绝缘护层特征外护套派生
电线电缆知识培训资料
电线电缆技术 第一章电线电缆导体介绍 第一节导体概述 按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一般情况下我们将材料分为三类： 导体：电阻率在102Ω·mm2/m以下 半导体：电阻率为103~108Ω·mm2/m﹔ 绝缘体：电阻率为108Ω·mm2/m以上。 目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。导电系数以铜为标准(100%)，各导体比较如下表： 由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。 第二节铜导体 一、铜线的类别 铜导体由单条铜线或多条铜线组成，分别叙述如下： 1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。 2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。 3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。 4.镀锡铜线：铜线表面镀锡以增加焊接性及保护铜导体于PVC或橡胶绝缘押出时不受侵蚀，并防止橡胶绝缘之老化。 5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。 6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，不会受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。
7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一般分为天然树脂及合成树脂漆包线。 8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。 9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。 10.铜包钢：一般用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨越河流等须长距离时作为架空线用，依其铜厚度，一般分导电率21%、30%、40%等。 11.合金铜：由铜和其它导体金属组成，如铜镍合金等，用于特殊用途线。 註﹕目前我公司常用的导体主要有如下几种： (1) 镀锡铜线，英文缩写为TC﹔绞合的用：TS表示 (2) 裸铜线，英文缩写为BC﹔绞合的用：BS表示 (3) 镀银铜线，英文缩写为SC﹔ (4) 镀银铜包钢，英文缩写为SCCS﹔ (5) 铜包钢，英文缩写为CCS。 二、铜线的各种性能 1. 导体电阻—导体之电阻与其长度成正比与其截面积成反比。 2.导电率—以20℃时长度为1m、截面积为1mm2之标准软铜线之电阻1/58ohm(0.017241 ohm)为基准，称为100%导电率。电阻愈大，则导电率愈低，两者成反比例。 3.耐弯折性—单线之一端固定，另一端加上重量使垂直向下，然后来回180地弯折，直至线断为止，弯折次数愈多，表示耐弯折性愈强。 4.拉断力—抗张试验时，施于试样而使其断裂之最大负荷重量或力。 5.抗张强度—抗张试验时，使得试样断裂，单位面积承受的拉断力。 6.伸长率—于规定之标准距离，试样经伸长至断裂后所增加之长度与原来长度之比率。 导体在温度不同时会有不同的阻抗，一般常以20℃或25℃时为标准，温度愈高，阻抗会愈大。 第三节 UL简介 我公司绝大部分的成品线缆上都有UL的印字或喷字。E335417、E326424及E326425就是我公司在UL 申请认证下来的不同线种的文件号。那么什么是UL呢？ UL是“Underwriters Laboratories--(美国)保险商实验所”的缩写，成立于1894年，机构系以公共安全之检查与检定为目的，由美国火灾保险协会之援助，而设立的非营利性组织。UL规格以电线及电气机器为
线缆培训资料
线缆培训资料（数据电缆部分） 一、线缆的分类 1、线：可简单的定义为金属导体外只有一层绝缘和没有绝缘的产品，但不一定是只有单个金属导体，如一些UL系列的排流线、钢芯铝绞线等都为多金属导体。线可根据绝缘材料的不同分为橡胶电线、塑料电线、金属线等，它们的相对性能可表述为：橡胶电线耐磨、耐油、柔软性好、但加工不易；塑料电线耐磨性较差、大部分不耐油、柔软性相对较差、但加工方便；金属线就不具有以上的性能了。目前应用相对较广的是塑料电线，橡胶电线一般在相对较严格的场所使用，如电动机的电源线、矿用电线等，金属线一般用于农村或较落后地区的架空电源线。 2、缆：可定义为在传输媒介外有多层绝缘的产品，也有单一和多个传输媒介。和线一样根据绝缘的不同可分为橡胶电缆和塑料电缆，他们的优缺点及应用场合和线的一样。另根据传输媒介的不同可分为金属缆和光缆，金属缆是指传输媒介为金属的缆，光缆是指传输媒介为光纤的缆，金属缆由于现在普遍采用的传输媒介为铜，所以也可简称为铜缆。铜缆现在一般可分为两大类：力缆和信缆。力缆是传输电能的电缆；信缆是传输脉冲电信号的电缆。力缆根据耐压等级的不同可分为超高压电缆、高压电缆、低压电缆，超高压电缆一般耐压在10KV以上，高压电缆耐压在1KV至10KV，低压电缆在1KV以下，如再分详细一点还可把低压电缆分为民用级电缆，耐压在380V以下；另也可根据绝缘的材料不同可分为橡胶力缆和塑胶力缆。由于力缆现在与我们的联系不是很密切，所以不做详细的分解了。信缆按用途和使用范围分为：1.市内通信电缆：其中有纸绝缘市内通信电缆，聚乙烯或泡沫聚乙烯绝缘市内通信电缆，全填充市内通信电缆，自承式塑料绝缘市内通信电缆，铝芯聚乙烯绝缘市内通信电缆，塑料绝缘配线电缆等。 2.长途通信电缆：其中包括纸绝缘低频通信电缆，纸绝缘高频对称通信电缆，塑料绝缘高频对称电缆，小同轴综合通信电缆，中同轴综合通信电缆，电气化铁道通信电缆，防雷通信电缆等。 3.通信设备用电缆：局用电缆等。 4.电力系统用电缆。 5.海底通信电缆：浅海对称通信电缆，浅海同轴通信电缆及深海同轴通信电缆等。 6.数字通信电缆。由于我们目前所接触的电缆只有数字通信电缆（数据缆、网络线）和光缆，所以下面着重对数据缆(光缆方面另成一部份单独讲解)进行讲解。 二、数据缆（网络线） 当前全球正在跨入信息社会，信息高速公路的建设正在一些工业化国家迅速发展，以期在二十一世纪初期实现这一划时代的宏伟规划。局域网是构成高速信息网的基本单位，所以局域网用数据缆的需求也迅猛增长，数据缆到目前为止，有两种电缆：一种是美洲推行的100Ω电缆，主要是针对非屏蔽类电缆；另一种是欧洲推行的150Ω电缆，主要是针对屏蔽类电缆。数据电缆到现在为止，国际上的相关标准一般分为三类、四类、五类、增强性五类、六类，它们分别对应的传输带宽为16MHz、20MHz、100MHz、100MHz（支持全双工传输）、250MHz，对与七类、甚至八类目前在国际标准上没有正式定义，只是各家布线厂家的炒作而已；对应于不同的数据缆级别有相应的通道级别与之对称，目前一般分为CLASSA、CLASSB、CLASSC、CLASSD、CLASSE级，当然现在也有在推CLASSF级的。其实两个不同地区推不同阻抗要求的电缆是基于他们推不同的结构所产生的，美洲推行的100Ω电缆，主要是美洲到目前为止都不太推行屏蔽结构，这是因为如有了屏蔽结构就会形成导体与屏蔽层之间的临近效应，改变导体的电容和电阻等低频参数，另在屏蔽层上也会有高频窝旋电流的产生。但不用屏蔽结构，线缆就
电线电缆基础知识.doc
电线电缆基础知识 总页数：共15页 修订冃录 FI期页号原版本/现版本修订内容摘要批准 页次1 2 34 5 6 78 9 10 11 12 1314 15版本1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0页次
核准: 审核: 拟制: 类别：培训讲座1文件编号：发布日期:2010-5-4 电线电缆基础知识版本：1.0
目录 1.电线电缆的分类 2.基础知识 A.常用导体 B.常用绝缘 C.电线电缆基础 D.安规常识 3?押出操作基础 A.操作基础 B.常见问题分析
4.说明
第一节电线电缆的分类 1、电线电缆分类 1.1电力电缆 乂称力缆，用于传输电能，常做地下敷设 1.2通讯电缆 用于传输屯信号，常敷设于地下或架空 1.3电气装备用电缆 用作电气装备的连接线 1.4漆包线（绕组线） 乂称绕组线，用于电机绕组，将电能转化为机械能 1.5架空线（裸屯线） 又称裸电线，用于传输电能，常做架空敷设 1.6光纤光缆 乂称光缆，用于传输光讯号，因具有低衰减性能，常用于作长途通讯的主干线 2、我司的电线电缆介绍 2.1 AWM电子线系列 2.1. 1依据的标准 产品设计标准：UL758、UL62 （电源线） 产品测试标准：UL1581 2.1.2用途和产品类别 MVM屯子线常用作电气设备的连接线，我司的认证类别有： UL1007、UL1015、UL1061、UL1533、UL1571、UL1617、UL1672、UL2464、UL2547、UL2725 2.2电源线系列
电线电缆基础知识培训.doc
电线电缆基础知识培训 一、总论 电线电缆产品的种类有成千上万，应用在各行各业中。它们总的用途有两种，一种是传输电流，一种是传输信号。传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能——特性阻抗、衰减及串音等。当然传输信号主要也靠电流（电磁波）作载体，现在随着科技发展可以用光波作载体来传输。 电缆总体来说可以分为六大类：（1）裸线类（2）电磁线（漆包线）（3）电力电缆（4）电气装备用电线电缆（5）通信电线电缆（6）光缆 我公司现在在做及销售的主要是电气装备用电线电缆及电力电缆这两大类。以下我主要给大家介绍一下这两大类产品相关的基础知识。 二、电缆基本结构 一般电缆最基本的结构有导体、绝缘层及外护层，根据要求再增加一此结构，如屏蔽层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充材料。导体是传输电流或信号的载体，其他结构都是作防护用。防护的性能根据电缆产品的需要总体上有三种，一种是保护电缆本身各单元不相互或减少影响，如耐压，耐热，防电磁场产生的损耗，通信电缆防信号相互干扰等。另一种防护是保护导体中的电流不对外部产生影响，如防止电流外泄，防电磁波外泄等；最后一种保护外界不对电缆内部产生影响，如抗压、抗拉、耐热、耐候、耐燃、防水、抗电磁波干扰等。 以下对电力电缆的结构单元作一简单的介绍。 1）导体（或称导电线芯）： 其作用是传导电流。有实芯和绞合之分。材料有铜、铝、银、铜包钢、铝包钢等，主要用的是铜与铝。铜的导电性能比铝要好得多。铜导体的电阻率国家标准要求不小于0.017241Ω.mm2/m（20℃时），铝导体的的电阻率要求不小于0.028264Ω.mm2/m（20℃时）。 2）耐火层： 只有耐火型电缆有此结构。其作用是在火灾中电缆能经受一定时间，给们逃生时多一些用电的时间。现在使用的材料主要是云母带。火灾中，电缆会很快燃烧，因云母带的云母片耐高温，且又有绝缘作用，在火灾中能保护导体运行一定时间。 3）绝缘层： 包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄漏。 绝缘材料有多种多样，如聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）、橡皮（橡皮内种类较多，有丁睛橡胶、氯丁橡胶、丁苯橡胶、乙丙橡胶等）、氟塑料、尼龙、绝缘纸等。这些材料最主要的性能就是绝缘性能要好，其他的性能要求根据电缆使用要求各有不同，有的要求介电系数要小，以减少损耗，有的要求有阻燃性能或能耐高温，有的要求电缆在燃烧时不会或少产生浓烟或有害气体，有的要求能耐油、耐腐蚀，有的则要求柔软等。
电线电缆工艺员培训用(精编文档).doc
【最新整理，下载后即可编辑】 电线电缆基础知识培训 一、总论 电线电缆产品的种类有成千上万，应用在各行各业中。它们总的用途有两种，一种是传输电流，一种是传输信号。传输电流类的电缆最主要控制的技术性能指标是导体电阻、耐压性能；传输信号类的电缆主要控制的技术性能指标是传输性能——特性阻抗、衰减及串音等。当然传输信号主要也靠电流（电磁波）作载体，现在随着科技发展可以用光波作载体来传输。 电缆总体来说可以分为六大类：（1）裸线类（2）电磁线（漆包线）（3）电力电缆（4）电气装备用电线电缆（5）通信电线电缆和光缆 以下我主要给大家介绍一下这两大类产品相关的基础知识。二、电缆基本结构 一般电缆最基本的结构有导体、绝缘层及外护层，根据要求再增加一此结构，如屏蔽层、内护层或铠装层等，为了电缆有圆整性再辅加一些填充材料。导体是传输电流或信号的载体，其他结构都是作防护用。防护的性能根据电缆产品的需要总体上有三种，一种是保护电缆本身各单元不相互或减少影响，如耐压，耐热，防电磁场产生的损耗，通信电缆防信号相互干扰等。另一种防护是保护导体中的电流不对外部产生影响，如防止电流外泄，防电磁波外泄等；最后一种保护外界不对电缆内部产生影响，如抗压、抗拉、耐热、耐候、耐燃、防水、抗电磁波干扰等。 以下对电力电缆的结构单元作一简单的介绍。 1）导体（或称导电线芯）：
其作用是传导电流。有实芯和绞合之分。材料有铜、铝、银、铜包钢、铝包钢等，主要用的是铜与铝。铜的导电性能比铝要好得多。铜导体的电阻率国家标准要求不小于0.017241Ω.mm2/m（20℃时），铝导体的的电阻率要求不小于0.028264Ω.mm2/m（20℃时）。 2）耐火层： 只有耐火型电缆有此结构。其作用是在火灾中电缆能经受一定时间，给们逃生时多一些用电的时间。现在使用的材料主要是云母带。火灾中，电缆会很快燃烧，因云母带的云母片耐高温，且又有绝缘作用，在火灾中能保护导体运行一定时间。 3）绝缘层： 包覆在导体外，其作用是隔绝导体，承受相应的电压，防止电流泄漏。 绝缘材料有多种多样，如聚氯乙烯（PVC）、聚乙烯（PE）、交联聚乙烯（XLPE）、橡皮（橡皮内种类较多，有丁睛橡胶、氯丁橡胶、丁苯橡胶、乙丙橡胶等）、氟塑料、尼龙、绝缘纸等。这些材料最主要的性能就是绝缘性能要好，其他的性能要求根据电缆使用要求各有不同，有的要求介电系数要小，以减少损耗，有的要求有阻燃性能或能耐高温，有的要求电缆在燃烧时不会或少产生浓烟或有害气体，有的要求能耐油、耐腐蚀，有的则要求柔软等。 4）屏蔽层： 在绝缘层外，外护层内，作用是限制电场和电磁干扰。 对于不同类型的电缆，屏蔽材料也不一样，主要有：铜丝编织、铜丝缠绕、铝丝（铝合金丝）编织、铜带、铝箔、铝（钢）塑带、钢带等绕包或纵包等。 5）填充层：
电缆基础知识学习
电缆基础知识 基本简介 电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。多架设在空中或装在地下、水底，用于电讯或电力输送。1832年，沙俄退伍军官许林格将电报线路埋在地下，六根导线之间彼此用橡胶绝缘后同放在玻璃管内，这就是世界上最早的一条地下电缆。 由一根或多根相互绝缘的导电线心置于密封护套中构成的绝缘导线。其外可加保护覆盖层，用于传输、分配电能或传送电信号。它与普通电线的差别主要是电缆尺寸较大，结构较复杂。 电缆主要由以下4部分组成。①导电线芯：用高电导率材料（铜或铝）制成。根据敷设使用条件对电缆柔软程度的要求，每根线心可能由单根导线或多根导线绞合而成。②绝缘层：用作电缆的绝缘材料应当具有高的绝缘电阻，高的击穿电场强度，低的介质损耗和低的介电常数。电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。电缆常以绝缘材料分类，例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。③密封护套：保护绝缘线心免受机
械、水分、潮气、化学物品、光等的损伤。对于易受潮的绝缘，一般采用铅或铝挤压密封护套。④保护覆盖层：用以保护密封护套免受机械损伤。一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外（称铠装电缆），铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。为了避免钢带、钢丝受周围媒质的腐蚀，一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。 电缆按其用途可分为电力电缆、通信电缆和控制电缆等。与架空线相比,电缆的优点是线间绝缘距离小,占地空间小，地下敷设而不占地面以上空间，不受周围环境污染影响，送电可靠性高，对人身安全和周围环境干扰小。但造价高，施工、检修均较麻烦，制造也较复杂。因此，电缆多应用于人口密集和电网稠密区及交通拥挤繁忙处；在过江、过河、海底敷设则可避免使用大跨度架空线。在需要避免架空线对通信干扰的地方以及需要考虑美观或避免暴露目标的场合也 可采用电缆。 应用分类 移动用丁腈软电缆 1、电力系统
(完整版)电线电缆基础知识(培训资料)
电线电缆产品基础知识 一、电线电缆的定义： 电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。 二、电线电缆的分类 随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类： 1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。主要使用地：城郊、农村。本厂主要生产的是铝绞线、钢芯铝绞线； 2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。主要使用地：发、配、输、变、供电线路中的强电电能传输。本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。（1-35KV） 3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。 4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。该类产品结构尺寸通常较小而均匀，制造精度要求很高。本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.5 5、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。又称绕组线。主要用于各种电机、仪器仪表等。我厂以前生产有漆包线。 三、电线电缆的型号 每一种电线电缆都有其名称，电缆型号一般用一系列汉语拼音字母和阿拉伯 电缆；K表示控制电缆等等。 2-导电线芯代号。如T铜；L铝；G钢；H合金等。 3-绝缘层代号。如V聚氯乙烯绝缘、Y聚乙烯绝缘、XLPE交联聚乙烯绝缘、X橡皮绝缘、E乙丙橡胶绝缘等。 4-护层代号。如V聚氯乙烯护套、Y聚乙烯护套等。 5-形状特征代号。如B扁平、Q轻型、R软等。 6-外护套代号。如用数字表示，其含义如下表，铠装层外护套代号 7-用以表示产品特殊性的代号，如BV-90表示耐热等级为90℃
电线电缆培训资料概论

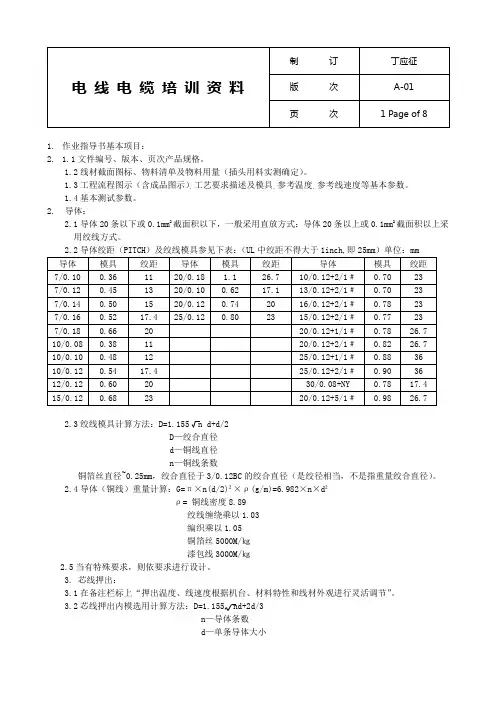

1.作业指导书基本项目： 2. 1.1文件编号、版本、页次产品规格。 1.2线材截面图标、物料清单及物料用量（插头用料实测确定）。 1.3工程流程图示（含成品图示）、工艺要求描述及模具、参考温度、参考线速度等基本参数。 1.4基本测试参数。 2. 导体： 2.1导体20条以下或0.1mm2截面积以下，一般采用直放方式：导体20条以上或0.1mm2截面积以上采 用绞线方式。 2.2导体绞距（PITCH）及绞线模具参见下表：（UL中绞距不得大于1inch,即25mm）单位：mm 2.3绞线模具计算方法：D=1.155 n d+d/2 D—绞合直径 d—铜线直径 n—铜线条数 铜箔丝直径~0.25mm，绞合直径于3/0.12BC的绞合直径（是绞径相当，不是指重量绞合直径）。 2.4导体（铜线）重量计算：G=π×n(d/2)2×ρ(g/m)=6.982×n×d2 ρ=铜线密度8.89 绞线缠绕乘以1.03 编织乘以1.05 铜箔丝5000M/㎏ 漆包线3000M/㎏ 2.5当有特殊要求，则依要求进行设计。 3. 芯线押出： 3.1在备注栏标上“押出温度、线速度根据机台、材料特性和线材外观进行灵活调节”。 3.2芯线押出内模选用计算方法：D=1.155 nd+2d/3 n—导体条数 d—单条导体大小
