集散控制系统与现场总线试题习题及答案全解
本答案仅供参考。
第1章绪论
1.1 什么是过程计算机控制系统？它由哪几部分组成？通过具体示例说明。
答：它是指由被控对象、测量变送装置、计算机和执行装置构成，以实现生产过程闭环控制的系统，它综合了计算机过程控制和生产工艺过程。例
如温度控制系统。
1.2 计算机控制工业生产过程有哪些种类型？
答：计算机控制工业生产过程一般有五种类型：
操作指导控制系统；直接数字控制系统；监督控制系统；集散控制系统；
现场总线控制系统。
1.3 计算机控制系统的硬件一般有哪几大主要组成部分？各部分是怎样互相联系
的？其中过程通道有几种基本类型？它们在系统中起什么作用？
答：计算机控制系统的硬件一般包括：主机、外部设备、过程输入输出设备。
两个过程通道，一个是输入通道，另一个为输出过程通道。
输入过程通道包括：A/D通道----把模拟信号转换成数字信号后再输入；
DI通道-----直接输入开关量信号或数字量信号。
输出过程通道包括：D/A通道----把数字信号转换成模拟信号后再输出；
DO通道-----直接输出开关量信号或数字量信号。
1.4 直接数字控制系统的硬件由哪几部分组成？
答：直接数字控制系统的硬件主要有计算机（主机）、过程输入输出通道、操作台和计算机辅助设备组成。如下图所示。
1.5 数字PID 控制算法有几种形式？各有什么特点？
答：数字PID 控制算法有位置式、增量式、速度式三种形式。PID 位置式根
据偏差计算阀门的位置，PID 增量式根据偏差计算阀门的变化；PID 速
度式根据偏差变化程度计算阀门的变化。
1.6 试推导计算机控制系统PI 控制算法的位置式、增量式和速度式。
答：模拟PI 控制算法为
])(1)([)(0?+=t
I p dt t e T t e k t u 其中，p k ----比例增益
I T ----积分时间常数
在采样周期相当短暂时，用矩形法近似代替积分项∑?=≈k
i t i Te dt t e 00)()(，其中T 为采样周期，k 为采样序号。
PI 位置式算法为：
x k i I p u
i e k k e k k u ++=∑=0)()()(
PI 增量式算法为：
)()()(k e k k e k k u I p +=??
PI 速度式算法为：
T
k e k T k e k T k u k v I p )()()()(+==??
其中，x u -----偏差（它是初始阀门位置）
)(k u ?---第k 次输出的偏差校正值
)(k e ?---第k 次采样值的偏差校正值
1.7 试推导计算机控制系统PD 控制算法的位置式、增量式和速度式。
答：模拟PD 控制算法为
])()([)(dt
t de T t e k t u D p += 其中，p k ----比例增益
D T ----微分时间常数
在采样周期相当短暂时，用后向差分法近似代替微分项
T k e k e dt t de )
1()()
(--≈，其中T 为采样周期，k 为采样序号。
PD 位置式算法为：
x D p u k e k e k k e k k u +--+=))1()(()()(
PD 增量式算法为：
))1()(()()(--+=k e k e k k e k k u D p ???
PD 速度式算法为：
T
k e k e k T k e k T k u k v D p ))1()(()()()(--+==???? 其中，x u -----偏差（它是初始阀门位置）
)(k u ?---第k 次输出的偏差校正值
)(k e ?---第k 次采样值的偏差校正值
1.8 集散型控制系统产生的原因是什么？为什么集散型控制系统能得到广泛应用？
答：随着生产规模的扩大，生产过程的复杂程度的提高，使像DDC 这样集中
控制系统无法满足诸如控制回路增多、实现集中显示和操作、实现多变
量相关联对象的控制要求，导致集散控制系统的产生。DCS吸取了操作
指导控制系统和直接数字控制系统的优点，实现功能分散化，危险分散
化，而管理和显示集中，灵活的应用使DCS得到广泛应哟功能和发展。
1.9 与直接数字控制系统相比较，集散型控制系统的优点是什么？
答：与直接数字控制系统相比，集散控制系统具有控制功能分散、危险分散，而参数显示和操作高度集中的优点。
1.10 集散型控制系统的发展方向是什么？
答：集散控制系统的发展方向表现在两个方向上：一个方向是向上发展，即向CIMS计算机集成制造系统、CIPS计算机集成过程系统方向发展；另
一个方向是向下发展，即向FCS现场总线控制系统方向发展。
1.11 写出下列缩略词的中、英文名称。
SCC DDC DCS CIMS FCS
答：SCC：Supervisory Computer Control 计算机监督控制
DDC：Direct Digital Control 直接数字控制
DCS：Distributed Control System 集散控制系统
CIMS：Computer Integrated Manufactured System
计算机集成制造系统
FCS：Fieldbus Control System 现场总线控制系统
CIPS：Computer Integrated Process System 计算机集成过程系统
第2章集散型控制系统（DCS）的导论
2.1 什么是集散型控制系统？它的主要特点是什么？
答：集散控制系统又称为分布式控制系统，是计算机技术(computer)、通信技术(communication)、图形显示技术(CRT)、控制技术(control)（简称4C
技术）的发展产物，它是一个通过通信网络将现场控制站、操作员站、工
程师站联系起来，共同完成分级控制、集中管理的综合控制系统。
它的主要特点是：①可靠性高②灵活的扩展性③完善的自主控制性④完
善的通信网络。
2.2 集散型控制系统的设计思想是什么？
答：集散控制系统的设计思想是：危险分散、控制功能分散，而操作和管理集中。
2.3 集散型控制系统一般由哪几部分组成？各自主要功能是什么？
答：集散控制系统一般由过程控制单元、数据采集器、CRT显示操作站、管理计算机以及高速数据通路五部分组成。
过程控制单元：实现对DCS的一个或多个回路的较复杂闭环控制。
数据采集器：针对生产过程中非控制变量而言，实现数据采集、预处理以
及实时数据的进一步加工，供CRT操作站显示和打印，实现
开环监视。
CRT显示操作站：它是DCS与外界联系的人机接口，具有显示控制过程中
各种信息、监视操作、输出报表，还对DCS的PCU和PIU进
行组态，实现系统的操作和管理。
高速数据通路：它将过程控制单元、操作站、管理计算机等设备连接成一
个完整的DCS，以一定速率在各单元之间完成数据、指令及
其它信息的传输，一般设置成冗余结构。
管理计算机：综合监视DCS的单元，管理DCS的所有信息，具有进行大型
复杂运算的能力以及多输入、多输出控制功能，以实现系统
的最优控制和全厂的优化管理。
2.4 什么是计算机网络？集散型控制系统的通信网络常采用什么类型的网络形
式？
答：凡是将地理位置不同而且具有独立功能的各个计算机系统通过通信设备和
线路将它们连接起来，由功能完善的网络软件（网络协议、信息交换方式、控制程序和网络操作系统）实现网络资源（硬件、软件、信息）共享。集散控制系统常用总线网和环形总线网络。
2.5 什么是通信网络协议？常用的通信网络协议有哪几种？
答：由网络全体“成员”共同遵守的一套“约定”，以实现彼此通信和共享资源，
这就是网络协议。常见的网络协议有：
开放系统互连参考模型OSI ；IEEE802标准局域网标准；MAP 制造业自动化
通信协议；PROWAY 过程数据高速公路。
2.9 已知数据传送的信噪比为10，频带宽度为3kHz ，试求
（1）无噪声信道上理论极限传输能力；
（2）噪声信道上理论极限传输能力；
（3）双绞线噪声信道实际传输能力。 答：由题意，信噪比为10=N
S ，频带宽度为kHz H 3=。 无噪声信道上理论极限传输能力为
v H R 2log 2=
2log 103223???=
k 6= bit/s
噪声信道上理论极限传输能力为 )1(log 2N
S H R += )101(log 10323+??=
k 38.10= bit/s
双绞线噪声信道实际传输能力为
9600 bit/s
2.10 OSI参考模型分为几层？各层的主要作用是什么？
答：OSI参考模型分为七层，各层的主要作用如下表所示。
2.11 IEEE802标准包括哪些内容？
答：IEEE802标准的内容包括：
IEEE802.1：系统结构和网络互连；
IEEE802.2：逻辑链路控制；
IEEE802.3：CSMA/CD总线访问方法和物理层技术规范；
IEEE802.4：Token Passing Bus访问方法和物理层技术规范；
IEEE802.5：Token Passing Ring访问方法和物理层技术规范；
IEEE802.6：城市网络访问方法和物理层技术规范；
IEEE802.7：宽带网络标准；
IEEE802.8：光纤网络标准；
IEEE802.9：集成声音数据网络。
2.12 说明IEEE802.3，IEEE802.4 ，IEEE802.5通信协议主要解决网络通信哪一层
的问题？各有什么特点？
答：IEEE802.3、IEEE802.4、IEEE802.5通信协议主要解决网络通信中的数据链路层的问题。它们的特点为
IEEE802.3：用于CSMA/CD总线访问方法和物理层技术规范；
IEEE802.4：用于Token Passing Bus访问方法和物理层技术规范；
IEEE802.5：用于Token Passing Ring访问方法和物理层技术规范；2.13 在DCS中，对通信网络访问的存取控制技术主要有哪几种？
答：在DCS中，常用的存取访问控制技术有：轮询(Poll)、令牌传送(Token Passing)、带有碰撞检测的载波监听多重访问(CSMA/CD: Carrier Sense
Multiple Access with Collision Detection)。
2.14 提高集散型控制系统的可靠性的途径有哪些？在软件、硬件方面各有什么措
施？
答：DCS充分利用计算机技术、通信技术、显示技术、人机交换技术、硬件制造技术和其它电子技术上的一系列最新技术成果，为了提高DCS的可
靠性，在系统的结构、CRT操作站的设置、通信系统的配置、系统的自
诊断与在线维护功能、电源系统设计以及其它许多环节上均采取一系列
措施。DCS在软件、硬件方面采取如下措施以提高可靠性：
1．DCS的硬件采用宇航工艺，可靠性和性能价格比得到提高；
2．所有I/O卡具有良好的浪涌电压吸收器及采取滤波、屏蔽等措施，能
承受雷雨天气的强烈电磁干扰；
3．对DCS的管理计算机采取一系列安全保密措施，如设置各种权限，提
高对数据库和文件等资源的保护；
4．对操作员键盘和工程师键盘加以区别，采用键锁手段，防止人为造成
的系统故障。
2.15 集散型控制系统中，通常对关键性部件、系统要采用哪些冗余结构？
答：通常对DCS的关键性环节均采用冗余化结构。即多重化构成的自动备用方式，具体形式为同步运转方式；待机运转方式；后退运转方式。
2.16 串级控制技术的基本思想是什么？它有哪些优点？
答：串级控制是在单回路单参数控制系统的基础上发展起来的一种控制技术。
由于一般的单回路PID控制很难满足被控对象在各种干扰因素同时作用
下，实现高精度的控制要求。为此，引进了新的控制技术，即在原控制
系统的控制回路中，增加一个或多个控制内回路，而且是相互串接，一
个控制回路的输出是另一个控制回路的设定值，以达到控制可能引起被
控对象发生变化的各种干扰因素，提高控制系统的性能指标，这就是串
级控制技术的基本思想。
串级控制系统中，副回路给系统带来许多优点：由于副回路的作用，串级控制比单回路控制更具有抑制各种干扰的能力，因此设计时应把主
要的干扰包含在副回路中；采用串级控制可以克服被控对象的纯滞后影
响，改善系统的控制性能；若系统中含有非线性被控对象，把非线性被
控对象包含在副回路中，能够适应操作条件和负荷的变化，自动改变副
回路控制器的给定值，因而控制系统仍具有良好的自适应能力。
2.17 前馈控制的基本思想是什么？前馈和反馈相结合有什么好处？
答：前馈控制实质上是一种按扰动进行调节的开环控制系统。当扰动产生后，被控变量还未显示出变化前，根据扰动作用大小进行调节，以补偿扰动
作用对被控变量的影响。这种前馈作用运用恰当，可以使被控变量不会
因扰动作用而产生偏差，比反馈控制要及时，并且不受系统滞后的影响。
对于精确的控制对象和扰动数学模型，如果补偿得当，对于某一特定扰
动，前馈控制系统的品质十分理想，明显优于反馈控制系统。但是，要
实现完全补偿并非易事，因为工业过程的数学模型是时变的、非线性的；同时，扰动也是不可完全预见的，前馈控制只能在一定程度上补偿扰动
对被控制变量的影响。因此，为了保证有更大的适应性，在工业过程中
经常把前馈控制与反馈控制结合起来，构成前馈-反馈控制系统。前馈控
制克服主要扰动的影响，反馈控制克服其余扰动及前馈补偿不完全部分。这样，系统即使在大而频繁的扰动下，依然可以获得良好的控制品质。
2.18 试述Smith 预估补偿控制系统的设计思想及其实现。
答：Smith 预估补偿控制系统的设计思想：在控制系统设计时，为了提高系
统的控制质量，应尽量减少处于闭合回路中的时滞，克服大时间滞后对
控制系统的影响。
它的实现过程为：未加入Smith 预估器时，系统闭环传递函数的
)(s G B 分母中含有时滞s e τ-，它降低了系统的稳定性。如果τ足够大，则
系统将不稳定，这就是时滞过程难以控制的原因。
为了改善系统的控制品质，引入Smith 预估器，使原闭环特征方程中
不含时滞s e τ-， 则要求Smith 预估器的传递函数为
)1)(()(0s c e s G s G τ--=
经过Smith 预估器的补偿作用后，系统的特征方程中不含s e τ-项，消除
了时滞项对控制系统的影响，s e τ-仅将控制作用在时间坐标上推移了一
个时间τ，此时系统的过渡过程及控制品质与无时滞的完全一致。
2.19 常用的顺序控制系统编程方法有哪几种？其功能是什么？
答：常用的顺序控制系统编程方法很多。如梯形逻辑图、功能模块、助记符
及编程语言等。梯形逻辑图法是采用梯形逻辑图来描述顺序控制系统的
逻辑顺序关系；功能模块法把逻辑运算作为功能模块处理，按功能块组
态的方法连接起来完成编程；助记符方法在可编程逻辑控制器编程时经
常采用，它通常由操作码、标识符和元素参数表示；编程语言采用集散
型控制系统提供的语言或通用的高级语言来编程。
第6章现场总线技术与应用
6.1 什么是现场总线？
答：根据国际电工委员会IEC（International Electrotechnical Commision）标准和现场基金会FF(Fieldbus Foundation)的定义，现场总线的概念一
般为：一种用于智能化现场设备和自动化系统的开放式、数字化、双向串
行、多节点的底层通信总线。
6.2 现场总线的本质含义表现在哪些方面？
答： 1．现场通信网络； 2．现场设备互联； 3．互操作性； 4．分散功能块； 5．通信线供电； 6．开放式互联网络。
6.3 现场总线有哪些优点？
答：1．全数字化； 2．全分布； 3．双向传输； 4．自诊断； 5．节省布线及控制室空间； 6．多功能仪表； 7．开放性； 8．互操作性； 9．智能化
与自治性
6.4 现场总线有哪几种典型类型？它们各有什么特点？
答：常用的现场总线有5种类型，它们的特点如下表所示。
6.5 现场总线系统（FCS）与传统的集散型控制系统（DCS）相比较，有哪些特点？
答：1．数字式通信方式取代设备级的模拟量（如4~20mA，0~5V等信号）和开关量信号。
2．在车间级与设备级通信的数字化网络。
3．现场总线是工厂自动化过程中现场级通信的一次数字化革命。
4．现场总线使自控系统与设备加入工厂信息网络，成为企业信息网络底层，使企业信息沟通的覆盖范围一直延伸到生产现场。
5．在CIMS系统中，现场总线是工厂计算机网络到现场级设备的延伸，是
集散控制系统试卷及答案(2012)
昆明理工大学试卷（）B5-1 考试科目：集散控制系统考试日期：命题教师： 学院：信自专业班级：自动化07、测控07 学生姓名：学号： 任课教师：课序号：考试座位号： 一、填空题(共32 分，每空1分) 1、DCS 设计思想是分散________、集中________，设计原则是分而 ________、综合________。 2、一个典型的DCS应该包括四大部分组成：至少一台___________站，至少一台___________站，一台___________站（也可以兼做）和一条通信系统。 3、在DCS操作站的画面体系中有___________、____________及______________这三种类型的显示画面。 4、DCS 控制层软件的基本功能可以概括为__________________、____________、____________、及I/O 数据的输出。 5、现场总线是自动化领域的通信、网络技术, 也被称之为工厂的____________。 6、集散控制系统是___________、___________、___________、___________技术（简称四C技术）发展的产物。
B5-2 7、发送装置和接收装置之间的信息传输通路称为___________，它包括 ___________和有关的中间设备。 8、DCS中报警优先级由高到底依次是：___________、___________、___________、___________和___________。 9、集散控制系统中，各种在组态中定义的回路控制算法、顺序控制算法、计算功能均在____________中实现。 10请列出主要DCS 生产厂家及产品①厂家:____________产品:____________ ②厂家:____________产品:____________③厂家:____________产 品:____________。 二、名词解释(12分,每题3分) 1、实时 2、在线 3、集散控制系统
现场总线控制系统的现状和发展前景
现场总线控制系统的现状和发展前景 序言 随着计算机技术、通信技术和控制技术的发展，传统的控制领域正经历着一场前所未有的变革，开始向网络化方向发展。计算机控制系统的发展在经历了基地式气动仪表控制系统、电动单元组合式模拟仪表控制系统、集中式数字控制系统以及集散控制系统（DCS）后，今后将朝着现场总线控制系统的方向发展。 现场总线(Fieldbus)是指开放式、国际标准化、数字化、相互交换操作的双向传送、连接智能仪表和控制系统的通信网络。它作为工厂数字通信网络的基础，沟通了生产过程现场及控制设备之间及其与更高控制管理层次之间的联系。它不仅是一个基层网络，而且还是一种开放式、新型全分布控制系统。这是一项以智能传感、控制、计算机、数字通讯等技术为主要内容的综合技术，是信息化带动工业化和工业化推动信息化的适用技术，是能应用于各种计算机控制领域的工业总线，因现场总线潜在着巨大的商机，世界范围内的各大公司都投入相当大的人力、物力、财力来进行开发研究[1]。当今现场总线技术一直是国际上各大公司激烈竞争的领域，由于现场总线技术的不断创新，过程控制系统由第四代的DCS 发展至今的FCS(Fieldbus Control System)系统，已被称为第五代过程控制系统。而FCS和DCS的真正区别在于其现场总线技术。现场总线技术以数字信号取代模拟信号，在3C(Computer计算机、Control控制、Commcenication通信)技术的基础上，大量现场检测与控制信息就地采集、就地处理、就地使用，许多控制功能从控制室移至现场设备。由于国际上各大公司在现场总线技术这一领域的竞争，仍未形成一个统一的标准，目前现场总线网络互联都是遵守OSI参考模型。由于现场总线以计算机、微电子、网络通讯技术为基础，这一技术正在从根本上改变控制系统的理念和方法，将极大地推动整个工业领域的技术进步，对工业自动化系统的影响将是积极和深远的。 现场总线技术是当代工业数字通信的前沿技术，是计算机技术、通信技术和自动化控制技术的集成，也是信息技术、测量技术在信息时代的体现。现场总线技术经过10年的研发、试验和局部应用阶段，现已开始大量地在中小系统中应用，并开始在超大规模的自动化系统工程中应用。现场总线技术是工业数字通信时代的先驱，它的出现正在引起工业控领域的一次前所未有的技术革命。现场总线不仅仅是分散于最底层的控制系统，而且是建立于整个工业体系的通信系统，它的通信协议建立在控制策略之上，标准的编程语言(DDL)和强大的通信功能，使现场总线控制系统成为贯彻操作者意志的最得力的工具，由于其巨大的技术优势，被认为是工业控制发展的必然趋势，将逐步取代传统的控制方法。 进入二十一世纪以来，随着我国国民经济的高速发展，我国现场总线控制系统行业保持了多年高速增长，并随着我国加入WTO, 近年来，现场总线控制系统行业的出口也形势喜人，2008年，全球金融危机爆发，我国现场总线控制系统行业发展也遇到了一些困难，如国内需求下降，出口减少等，现场总线控制系统行业普遍出现了经营不景气和利润下降的局面，2009年，随着我国经济刺激计划出台和全球经济走出低谷，我国现场总线控制系统行业也逐渐从金融危机的打击中恢复，重新进入良性发展轨道。
现场总线控制技术实验报告.
课程名称：现场总线实验任课教师：廉迎战 学院：自动化 专业班级： 学号： 学生姓名：
2015 年6月16日 实验一频移键控法仿真实验 一．实验目的 初步掌握通信原理基础知识中频移键控法的基本原理。 能用MATLAB仿真软件，编写并调试简单的仿真程序。 二．实验主要仪器设备和材料 1. 实验用计算机 2. MATLAB仿真软件 三．实验内容 四．实验步骤及结果测试 1．安装部署MATLAB仿真环境，同时根据频移键控法要求，设置仿真环境。 2.在MATLAB环境下，输入频移键控法原理图。 原理图如下：
方法一 方法二 Repeating sequence stair:F3数字信号sine wave ：100Hz信号 Sine wave1 ：50Hz信号 Scope1：示波器
方法一：Switch1:选通开关//方法二：用乘法器product代替 3.在MATLAB中产生F1=50Hz和F2=100Hz的交流信号，以及需要 发送的数字信号，数字信号为：F3=01101001方波波形。 4.加载输入信号，观察仿真原理图输出信号波形，同时记录并分析。 如下图： 五．思考题 1.数字信号01101001的频移键控法输出波形表示形式如下： 输出的数字信号为10110101时，其频移键控波形如下的OUT：
1~6行输出信号分别为：1.数字信号10110101的输入信号；2. 50Hz 频率sine；3.100Hz频率sine；4. Product输出；5.product1输出； 6.add输出 2.如何实现幅移键控法的信号通讯技术？ 通过信号幅值的高低映射到数字信号的1和0从而达到载波传输信号，可利用 现成的电信网，电话网等设施构成信道。
集散控制系统期末考试试题库及答案解析(1)
集散控制系统期末考试试题库及答案解析 一、填空 4. TDC3000系统中，一条LCN网最多可连40 个模块，通过扩大器可连64 个模块。 5. CS3000系统主要由操作站、现场控制站、工程师站、通信总线、通信网关等部分组成。 7.现场总线是一种数字式、双向传输、多分支结构、计算机局部网络的底层控制网络。 9.现场总线的基本设备有现场总线变送器、温度变送器、电流-现场总线转换器、现场总线-电流变换器等。 10. PROFIBUS现场总线的组态软件是STEP7。 11.计算机控制系统由:工业控制机生产过程组成。 12.计算机控制系统按参与控制的计算机不同，可分为工业控制机控制系统、PLC控制、单片机控制 20. CS3000集散控制系统的FCS有标准型、扩展型、紧凑型三种。 22.计算机控制系统按其结构不同可分为集中结构、分散结构大类。 23.集散控制系统由:工业控制机、通信网络、现场检测控制设备大部分组成。 25.集散控制系统又称为分散控制系统，英文简称DCS ，现场总线控制系统简称为FCS 。
二、名词解释 数据采集系统：计算机只承担数据的采集和处理，而不直接参与控制。 直接数字控制系统：计算机既采集数据，又对数据进行处理，并按照一定的控制规律进行运算，其结果经输出通道作用到控制对象，使被控变量符合要求。 现场总线控制系统：利用现场总线将分布在工业现场的各种智能设备和I/O单元方便的连接在一起构成的系统。 实时控制：计算机在规定的时间内完成数据的采集、、计算和输出。 传输速率：单位时间内通信系统所传输的信息量，一般以每秒种能够传输的比特数来表示，其单位是bps。 计算机控制系统：利用计算机来实现工艺过程自动控制的系统。 集散控制系统：是一种操作显示集中、控制功能分散、采用分级分层结构形式、局部网络通信的计算机综合控制系统。 现场总线：连接智能现场设备和自动化系统的数字式、双向传输、多分支结构的通信网络。组态：利用软件工具将计算机的软硬件及各种资源进行配置，使其按预定的功能实现特定的目的。 串行传输：把数据逐位依次在信道上进行传输的方式。 通信协议：通信双方共同遵守的规则，包括语法、语义、时序。 监督计算机控制系统：简称SCC系统，是一种两级微型计算机控制系统，其中DDC级计算机完成生产过程的直接数字控制。 分级控制系统：由多台计算机完成不同的控制功能和对多个设备的控制，其特点是控制分散、危险分散。 模拟通信：通信系统中所传输的是模拟信号，通常采用0-10m A DC或4-20m A DC电流信号传输信息。 数字通信：通信系统中所传输的是数字信号。 并行传输：把数据多位同时在信道上进行传输的方式。 开放系统互连参考模型：信息处理领域内最重要的标准之一，是一种框架模型，它将开发系统的通信功能分为七层，描述了各层的意义及各层的命名和功能。 六、问答题 1.操作站的主要功能：为过程显示和控制、系统生成与诊断、现场数据的采集和恢复显示等。工程师站的主要功能：控制系统组态的修改、控制参数的调试 监控计算机的主要功能：在车间管理级与过程优化级之间起到信息传递的作用，同时可对信息进行优化计算，为系统决策提供参考。 2.组态设计的一般步骤如下： （1）组态软件的安装按照要求正确安装组态软件，并将外围设备的驱动程序、通信协议等安装就绪。 （2）工程项目系统分析首先要了解控制系统的构成和工艺流程，弄清被控对象的特征，明确技术要求，然后再进行工程的整体规划，包括系统应实现哪些功能、需要怎样的用户界面窗口和哪些动态数据显示、数据库中如何定义及定义哪些数据变量等。

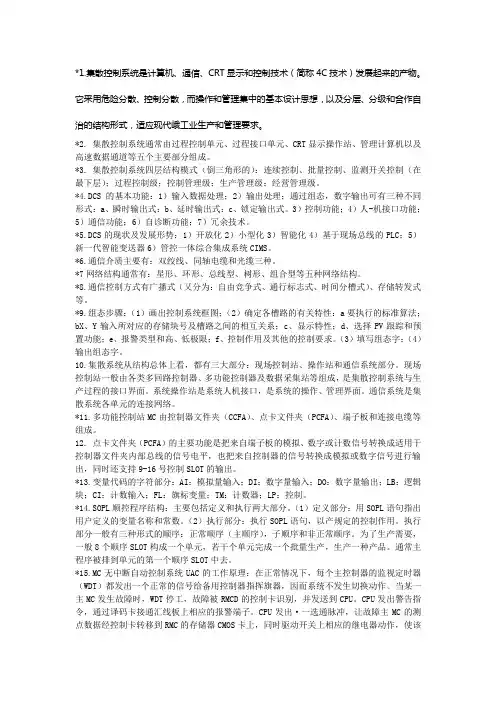

集散控制系统与现场总线复习题
