表面热处理分为哪几种【汇总】
表面热处理分为哪几种
内容来源网络，由深圳机械展收集整理！
通过对工件表层的加热、冷却、改变表层组织结构，获得所需性能的金属热处理工艺。钢件的表面热处理，可获得表面高硬度的马氏体组织，而保留心部的韧性和塑性，提高工件的综合机械性能。如对一些轴类、齿轮和承受变向负荷的零件，可通过表面热处理，使表面具有较高的抗磨损能力，使工件整体的抗疲劳能力大大提高。表面热处理最主要的内容是钢铁的表面淬火，可分为火焰表面淬火和感应加热表面淬火。
表面淬火
通过不同的热源对工件进行快速加热，当零件表层温度达到临界点以上（此时工件心部温度处于临界点以下）时迅速予以冷却，这样工件表层得到了淬硬组织而心部仍保持原来的组织。为了达到只加热工件表层的目的，要求所用热源具有较高的能量密度。根据加热方法不同，表面淬火可分为感应加热（高频、中频、工频）表面淬火、火焰加热表面淬火、电接触加热表面淬火、电解液加热表面淬火、激光加热表面淬火、电子束表面淬火等。工业上应用最多的为感应加热和火焰加热表面淬火。
化学热处理
将工件置于含有活性元素的介质中加热和保温，使介质中的活性原子渗入工件表
层或形成某种化合物的覆盖层，以改变表层的组织和化学成分，从而使零件的表面具有特殊的机械或物理化学性能。通常在进行化学渗的前后均需采用其他合适的热处理，以便最大限度地发挥渗层的潜力，并达到工件心部与表层在组织结构、性能等的最佳配合。根据渗入元素的不同，化学热处理可分为渗碳、渗氮、渗硼、渗硅、渗硫、渗铝、渗铬、渗锌、碳氮共渗、铝铬共渗等。
接触电阻加热淬火
通过电极将小于5伏的电压加到工件上，在电极与工件接触处流过很大的电流，并产生大量的电阻热，使工件表面加热到淬火温度，然后把电极移去，热量即传入工件内部而表面迅速冷却，即达到淬火目的。当处理长工件时，电极不断向前移动，留在后面的部分不断淬硬。这一方法的优点是设备简单，操作方便，易于自动化，工件畸变极小，不需要回火，能显著提高工件的耐磨性和抗擦伤能力，但淬硬层较薄（0.15～0.35毫米）。显微组织和硬度均匀性较差。这种方法多用于铸铁做的机床导轨的表面淬火，应用范围不广。
电解加热淬火
将工件置于酸、碱或盐类水溶液的电解液中，工件接阴极，电解槽接阳极。接通直流电后电解液被电解，在阳极上放出氧，在工件上放出氢。氢围绕工件形成气膜，成为一电阻体而产生热量，将工件表面迅速加热到淬火温度，然后断电，气膜立即消失，电解液即成为淬冷介质，使工件表面迅速冷却而淬硬。常用的电解液为含5～18%碳酸钠的水溶液。电解加热方法简单，处理时间短，加热时间仅需5～10秒，生产率高，淬冷畸变小，适于小零件的大批量生产，已用于发
动机排气阀杆端部的表面淬火。
根据热处理的基本工艺过程，热处理设备分为主要设备和辅助没备。主要没备包括热处理炉、热处理加热设备、冷却没备等。辅助没备包括检验设备、校正没备、清洗设备、淬火介质循环设备、防火除尘设备等。
1、热处理炉
热处理炉是热处理的一种加热设备。温度一般比加热炉低，要求较严格地控制炉温和炉内气氛。由炉体、加热装置、机械装置和电气设备等组成。根据能源不同可分为燃料炉和电炉; 根据工作温度可分为高温炉（高于1000℃）、中温炉（600～1000℃）和低温炉（低于600℃）; 根据加热介质不同可分为空气炉、可控气氛炉、流动粒子炉、真空炉、辉光离子炉等; 根据作业规程和机械化程度可分为周期式作业炉、半连续作业炉和连续式作业炉; 根据工艺用途不同可分为正火炉、退火炉、回火炉、淬火炉、渗碳炉、氮化炉等;根据外形和炉膛形状不同可分为箱式炉、井式炉、台车式炉、推杆式炉、转底式炉、振底式炉、输送带式炉等; 根据专门化程度不同可分为通用炉和专用炉。
2、冷却设备
常用的冷却没备有水槽、油槽、浴炉、缓冷坑等。介质包括：自来水、盐水、机油、硝酸盐溶液等。
3、检验设备
常用的检验没备有洛氏硬度汁、布氏馁度计、金相显微镜、物理性能测试仪、量具、无损探伤没备等。
内容来源网络，由深圳机械展收集整理！
常用热处理与表面处理
热处理和表面处理工艺流程说明 拟稿： 审核： 批准： 目录 1. 淬火------------------------------------------------------------------------------------------------------------------------2 2. 淬火（内部生产流程）------------------------------------------------------------------------------------------------4 3. 感应加热淬火------------------------------------------------------------------------------------------------------------5 4. 淬火加人工时效---------------------------------------------------------------------------------------------------------7 5. 调质------------------------------------------------------------------------------------------------------------------------8 6. 渗碳淬火------------------------------------------------------------------------------------------------------------------9 7. 气体氮化------------------------------------------------------------------------------------------------------------------10 8. 离子氮化------------------------------------------------------------------------------------------------------------------12 9. 去应力退火---------------------------------------------------------------------------------------------------------------13 10. 固溶热处理---------------------------------------------------------------------------------------------------------------14 11. 渗碳淬火-去应力--------------------------------------------------------------------------------------------------------15 12. 白色/黑色ARC-20 UNI 4522 阳极氧化----------------------------------------------------------------------------17 13. 特殊白色阳极氧化------------------------------------------------------------------------------------------------------19 14. 硬质阳极氧化（有硬度要求）---------------------------------------------------------------------------------------20 15. 硬质氧化加涂特氟龙层------------------------------------------------------------------------------------------------22 16. 发黑------------------------------------------------------------------------------------------------------------------------24 17. 磷化------------------------------------------------------------------------------------------------------------------------25 18. 镀铬------------------------------------------------------------------------------------------------------------------------28 19. 镀镍------------------------------------------------------------------------------------------------------------------------29 20. 化学镀镍------------------------------------------------------------------------------------------------------------------30 21. 镀锌------------------------------------------------------------------------------------------------------------------------32 22. 电抛光（亮光/亚光）--------------------------------------------------------------------------------------------------33 23. 电抛光---------------------------------------------------------------------------------------------------------------------34 24. 电抛光（控制抛去的厚度）------------------------------------------------------------------------------------------35 25. 电抛光（亚光）---------------------------------------------------------------------------------------------------------36 26. 磨料抛光------------------------------------------------------------------------------------------------------------------37 27酸洗-------------------------------------------------------------------------------------------------------------------------38 28不锈钢零件的酸洗和钝化----------------------------------------------------------------------------------------------39 29不锈钢零件的酸洗和钝化流程----------------------------------------------------------------------------------------40 30未浸入溶液的不锈钢零件的酸洗和钝化----------------------------------------------------------------------------41 31喷漆的普通材料一览表------------------------------------------------------------------------------------------------ 42 32喷漆流程-------------------------------------------------------------------------------------------------------------------43 33电镀流程-------------------------------------------------------------------------------------------------------------------46 34碱性镀锌处理-------------------------------------------------------------------------------------------------------------47 35发黑处理-------------------------------------------------------------------------------------------------------------------49 36锰系磷化处理、黑色磷化----------------------------------------------------------------------------------------------50
常用热处理工艺【详情】

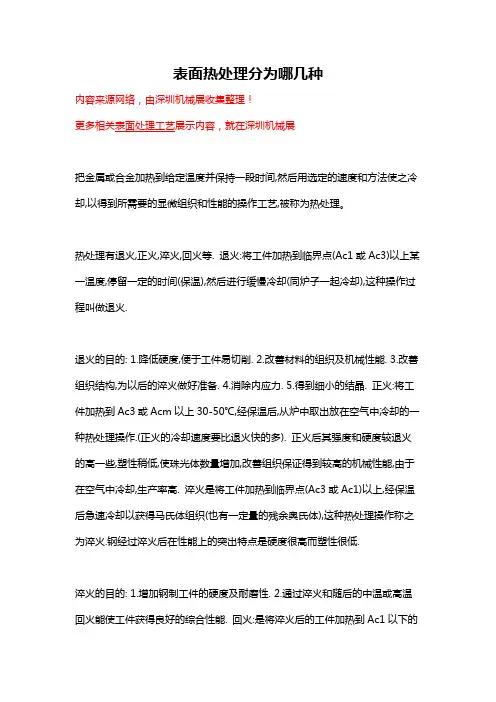

常用的几种热处理方法 内容来源网络，由深圳机械展收集整理！ 更多相关表面处理及精密零件加工展示，就在深圳机械展！ 1.常用热处理方式 1.1.退火 把钢加热到一定温度并在此温度下保温，然后缓慢冷却到室温。 退火有完全退火、球化退火、去应力退火等几种。 a.将钢加热到预定温度，保温一段时间，然后随炉缓慢冷却称为完全退火．目的是降 低钢的硬度，消除钢中不均匀组织和内应力． b.把钢加热到750度，保温一段时间，缓慢冷却至500度下，最后在空气中冷却叫球 化退火。目的是降低钢的硬度，改善切削性能，主要用于高碳钢。 c.去应力退火又叫低温退火，把钢加热到500～600度，保温一段时间，随炉缓冷到 300度以下，再室温冷却．退火过程中组织不发生变化，主要消除金属的内应力。 1.2.正火 将钢件加热到临界温度以上30-50℃，保温适当时间后，在静止的空气中冷却的热处理工艺称为正火。 正火的主要目的是细化组织，改善钢的性能，获得接近平衡状态的组织。 正火与退火工艺相比，其主要区别是正火的冷却速度稍快，所以正火热处理的生产周期短。故退火与正火同样能达到零件性能要求时，尽可能选用正火。 1.3.淬火 将钢件加热到临界点以上某一温度（45号钢淬火温度为840-860℃，碳素工具钢的淬火温度为760～780℃），保持一定的时间，然后以适当速度在水（油）中冷却以获得马氏体或贝氏体组织的热处理工艺称为淬火。 淬火与退火、正火处理在工艺上的主要区别是冷却速度快，目的是为了获得马氏体组织。马氏体组织是钢经淬火后获得的不平衡组织，它的硬度高，但塑性、韧性差。马氏体的硬度随钢的含碳量提高而增高。
1.4.回火 钢件淬硬后，再加热到临界温度以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺称为回火。 淬火后的钢件一般不能直接使用，必须进行回火后才能使用。因为淬火钢的硬度高、脆性大，直接使用常发生脆断。通过回火可以消除或减少内应力、降低脆性，提高韧性；另一方面可以调整淬火钢的力学性能，达到钢的使用性能。根据回火温度的不同，回火可分为低温回火、中温回火和高温回火三种。 A 低温回火150～250．降低内应力，脆性，保持淬火后的高硬度和耐磨性。 B 中温回火350～500；提高弹性，强度。 C 高温回火500～650；淬火钢件在高于500℃的回火称为高温回火。淬火钢件经高温淬火后，具有良好综合力学性能（既有一定的强度、硬度，又有一定的塑性、韧性）。所以一般中碳钢和中碳合金钢常采用淬火后的高温回火处理。轴类零件应用最多。 淬火+高温回火称为调质处理。 2.Q235热处理工艺 Q235属于碳素结构钢，含碳量大概0.12%-0.2%之间，相当于普通的10、20钢，淬火后硬度改变不大。具有较高的强度，良好的塑性，韧性和焊接性能，综合性能好，能满足一般钢结构和钢筋混凝土结构用钢的要求。 Q235一般买来就用不热处理，一般它都用在工程上大量需要钢材的地方，数量巨大，一般是热轧后就使用，热轧也就是有正火这个热处理，不热处理的原因有几个： 1)这些场合不需要太高的力学要求。 2)这些钢构件的体积太大了，你想热处理也不现实。 3)这些钢很多情况下要被焊接使用的，你热处理了被焊接后也被焊接过程中将焊缝的 热处理给破坏了。 4)材料价格便宜，质量要求比较低，而且是低碳钢，热处理的效果也不太好。 5)如果非要用Q235淬出硬度那只能渗碳，但是一件很不划算的事情。 Q235在理论上是可以淬火得到马氏体的。但是由于马氏体碳过饱和度很低，淬火后的硬度很低，只有170HBS左右。而这种钢的供应状态硬度大概就有144HBS左右(出
1简述常用的热处理的方法及时效处理
1简述常用的热处理的方法及时效处理。 答：常用热处理方法：退火,正火,淬火,回火,渗碳,渗氮,碳氮共渗,渗硼。时效处理有人工时效处理，自然时效处理。 退火，将工件加热至Ac3以上30~50度，保温一定时间后，随炉缓慢冷却至500度一下在空间中冷却。 正火，将钢件加热至Ac3或Acm以上，保温后从炉中取出在空气中冷却的一种操作。 淬火，将钢件加热至Ac3或Ac1以上，保温后在水或油等冷却液中快速冷却，已获得不稳定的组织。 回火，将淬火后的钢重新加热到Ac1以下的温度，保温后冷却至室温的热处理工艺。 自然时效处理，将工件放置在室温或自然条件下长时间存放而发生的时效现象，称为自然时效处理。 人工时效处理，采用将工件加热到较高温度，并较短时间进行时效处理的时效处理工艺，叫人工时效处理。 2简述钢回火的目的 答：回火又称配火。将经过淬火的工件重新加热到低于下临界温度的适当温度，保温一段时间后在空气或水、油等介质中冷却的金属热处理。或将淬火后的合金工件加热到适当温度，保温若干时间，然后缓慢或快速冷却。目的：一般用以减低或消除淬火钢件中的内应力，或降低其硬度和强度，以提高其延性或韧性。根据不同的要求可采用低温回火、中温回火或高温回火。通常随着回火温度的升高，硬度和强度降低，延性或韧性逐渐增高。 3简述钢的表面淬火的作用及分类。 答：有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。 根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。 4简述感应热处理技术的工作原理及特点。简述超音频感应淬火的工作频率及频率和淬硬层厚度的关系。 答：基本原理将工件放入感应器(线圈)内，当感应器中通入一定频率的交变电流时,周围即产生交变磁场。交变磁场的电磁感应作用使工件内产生封闭的感应电流──涡流。感应电流在工件截面上的分布很不均匀，工件表层电流密度很高，向内逐渐减小, 这种现象称为集肤效应。工件表层高密度电流的电能转变为热能，使表层的温度升高，即实现表面加热。电流频率越高，工件表层与内部的电流密度差则越大，加热层越薄。在加热层温度超
金属热处理及表面处理工艺规范
北京奇朔科贸有限公司 部分金属材料热处理及表面处理工艺规范 第一版 编写：赵贵波 审核： 批准： 北京奇朔科贸有限公司 二零一二年六月
目录 1.0 热处理的工艺分类及代号---------------------------------------------------------------------3 1.1 基础分类-----------------------------------------------------------------------------------------------3 1.2 附加分类-----------------------------------------------------------------------------------------------3 1.3 热处理工艺代号--------------------------------------------------------------------------------------4 1.4 图样中标注热处理技术条件用符号--------------------------------------------------------------7 2.0 金属材料的热处理方法和应用目的-------------------------------------------------------8 2.1 钢的淬火-----------------------------------------------------------------------------------------------8 2.2 热处理的过程方法和应用目的--------------------------------------------------------------------9 3.0 部分金属材料的热处理规范-----------------------------------------------------------------17 3.1 渗碳钢的热处理工艺--------------------------------------------------------------------17 3.2 渗氮钢的热处理工艺--------------------------------------------------------------------------------20 3.3 调质钢的热处理工艺-------------------------------------------------------------------------------21 3.4 -弹簧钢的热处理工艺------------------------------------------------------------------------------23 3.5 轴承钢的热处理工艺-------------------------------------------------------------------------------25 3.6 合金工具钢的热处理工艺------------------------------------------------------------------------- 26 3.7 碳素工具钢的热处理工艺--------------------------------------------------------------------------29
金属材料热处理方法有几种
金属材料热处理方法有几种？各有什么特点？ 金属材料热处理方法有退火、谇火及回火，渗碳、氮化及氰化等。 (1) 退火处理 退火处理按工艺温度条件的不同，可分为完全退火、低温退火和正火处理。 ①完全退火是把钢材加热到Ac3 (此时铁素体开始溶解到奥氏体中，指铁碳合金平衡图中Ac3，即临界温度）以上20?30℃，保温一段时间后，随炉温缓冷到400?500(，然后在空气中冷却。 完全退火适用于含碳量小于0.83%的铸造、锻造和焊接件。目的是为了通过相变发生重结晶，使晶粒细化，减少或消除组织的不均匀性，适当降低硬度，改善切削加工性，提高材料的韧性和塑性，消除内应力。 ②低温退火是一种消除内应力的退火方法。对钢材进行低温退火时.先以缓慢速度加热升温至500?600匸，然后经充分的保温后缓慢降温冷却。 低温退火（消除内应力退火）主要适用于铸件和焊接件，是为了消除零件铸造和焊接过程中产生的内应力，以防止零件在使用工作中变形。采用这种退火方法，钢材的结晶组织不发生变化。 ③正火是退火处理中的一种变态，它与完全退火不同之处在于零件的冷却是在静止的空气中，而不是随炉缓慢降温冷却。正火处理后的晶粒比完全退火更细，增加了材料的强度和韧性，减少内应力，改善低碳钢的切削性能。 正火处理主要适合那些无需调质和淬火处理的一般零件和不能进行淬火和调质处理的大型结构零件。正火时钢的加热温度为753?900°C。 (2) 淬火及回火处理 淬火可分整体淬火和表面淬火，淬火后的钢一般都要进行回火。回火是为了消除或降低淬火钢的残余应力，以使淬火后的钢内纟且织趋于稳定。钢材淬火后为了得到不同的硬度，回火温度可采用几种温度段。 ①淬火后低温回火目的是为了降低钢中残余应力和脆性、而保持钢淬火后的高硬度和耐磨性，硬度在HRC58?64范围内。适合于各种工具、渗碳零件和滚动轴承。回火温度为150?250匸。 ②淬火后中温回火目的是为了保持钢材有一定的韧性、在此基础上提高其弹性和屈服极限。适合于各种弹簧、锻模及耐冲击工具等。回火温度为350?500"，淬火后回火得到的钢材硬度为HRC 35?45。 ③淬火后高温回火这种回火温度处理通常称之为调质处理。回火温度为500?650℃，材料的硬度为HRC25?35。 调质处理广泛应用在齿轮与轴的机械加工工艺中，以使零件在塑性、韧性和强度方面有较好的综合性能。 表面淬火是使零件的表面有较髙的硬度和耐磨性，而零件的内部（心部）有足够的塑性和韧性。如承受动载荷及摩擦条件下工作的齿轮、凸轮轴、曲轴颈等，均应进行表面淬火处理。 表面淬火用钢材的含碳量应大于35%，如45、40Cr、40Mn2 等钢材，都比较适合表面淬火。表面谇火的方法可分为表面火焰淬火和表面髙频淬火。 a. 表面火焰淬火是用高温的氧-乙块火焰，把零件表面加热到Ac3线以上温度，
常见的热处理方法
常见的热处理方法、目的和工序位置的安排 由于热处理工序安排对车削类工艺影响较大，更重要的是往往由于热处理工序安排颠倒，使工件无法继续加工，而且所产生的废品往往是无法挽回的。为此对热处理工序的安排要加以了解，并引起重视。 下面将常见的热处理方法、目的和工序位置的安排分别介绍如下： 一、预备热处理 预备热处理包括退火、正火、调质和时效等。这类热处理的目的是改善加工性能，消除内应力和为最终热处理做好组织准备。退火、正火、调质工序多数在粗加工前后，时效处理一般安排在粗加工、半精加工以后，精加工之前。 1.退火和正火 目的是改善切削性能，消除毛坯内应力，细化晶粒，均匀组织；为以后热处理作准备。 例如：含碳量大于0.7%的碳钢和合金钢，为降低硬度便于切削加工采用退火处理； 含碳量低于0.3%的低碳钢和低合金钢，为避免硬度过低切削时粘刀，而采用正火适当提高硬度。 一般用于锻件、铸件和焊接件。退火一般安排在毛坯制造之后，粗加工之前进行。2.调质 目的是使材料获得较好的强度、塑性和韧性等方面的综合机械性能，并为以后热处理作准备。 用于各种中碳结构钢和中碳合金钢。调质一般安排在粗加工之后，半精加工之前。 调质是最常用的热处理工艺。大部分的零件都是通过调质处理来提高材料的综合机械性能，即提高拉伸强度、屈服强度、断面收缩率、延伸率、冲击功。调质处理能大大提高材料的拉伸和屈服强度，提高屈强比和冲击功，使材料具有强度和塑韧性的良好配合。由于屈服强度、疲劳强度、冲击强度的提高，在零件设计时就可以采用更小的材料截面，从而减少机械设备的整体重量，节省零件占用空问和能量消耗。因此在某些场合为了减少机械空间和机械重量在设计过程中要有意识地利用调质工艺。 需要强调的是，一般来讲调质钢应该为中碳钢( C = 0．3％～0．6％)；碳钢中像30、 35、40、45、50等钢种则既可以调质处理又可以正回火使用；而对高碳钢和低碳钢则 不宜采用调质工艺 调质过程是淬火加高温回火。首先需要将零件加热到材料的Acl点以上30～50℃ (800．950℃)，保温一定时间，然后在油中或水中冷却。冷却后立即入炉进行回火(500～650℃)，以降低淬火应力、调整组织成份，进而达到机械性能要求。而回火温度的制定是根据硬度或性能高低而定的，硬度和强度越高，回火温度越低。调质工序后的任何高于回火温度的加热，都将降低已达到的强度。 选择调质处理时应特别注意以下几点： (1)图纸中应明确要求 应明确写明“调质”。若只写“热处理…H B”外协厂家可能采用其他热处理工艺，比如正回火达到所要求的硬度。而正回火所达到的同样硬度的材料其屈服强度和冲击功会非常低。实际工作中曾发生过地脚螺栓使用时发生早期断裂的事故就是由此导致的。 (2)调质的硬度和硬度范围 要按材料标准选择调质的硬度和硬度范围。这一方面有利于工厂配炉生产，另一方面过窄的硬度范围要求在实际生产中根本无法满足。
常用材料热处理表面处理
代号 工艺规范 HB HRC Z 840~860℃ 空冷≤229—组织均匀化消除应力 T215820~840℃ 水冷200~230—T235550~630℃ 回火220~250—T265820~840℃ 水冷—T265530~570℃ 回火—C42820~840℃ 水冷—C42 350~400℃ 回火—C48820~840℃ 水冷—C48240~280℃ 回火—G42860~900℃高频、水冷—G42340~370℃ 回火—G48860~900℃高频、水冷—G48220~250℃ 回火—G54860~900℃高频水冷—G54100~200℃ 回火—H48860~900℃高频水冷—H48250~300℃ 回火—Y62 950~980℃ 油冷——H62160~180℃ 回火——Y58950~980℃ 油冷——H58200~270℃ 回火—— Th 850~870℃ 保温—Th 720~750℃ 等温炉冷—C48 1030~1050℃ 油冷——C48570~590℃ 回火——Y62980~1030℃ 油冷——H62160~180℃ 回火——Y58980~1030℃ 油冷——H58200~270℃ 回火—— Th 700~790℃ 保温—Th 680~700℃等温炉冷—冷处理在淬火后 1小时内冷却到70℃——提高硬度(HRC+1)稳定尺寸C56 840~860℃ 油冷 — 常 用 金 属 材 料 热 处 理 提高硬度和耐磨性 表面耐磨,芯部韧性好,变形小 表面耐磨，芯部韧性好 降低硬度，细化组织 57~59细化组织，降低硬度热处理目的 钢号 54~59 CrWMn 207~255 Cr12CrMoV 207~255 46~5161~6346~5157~5946~5161~6346~5152~5740~45提高性能，改善组织 45 热 处 理 硬 度250~280 40~45 Cr12
常见零件的热处理方式
一、齿轮 1.渗碳及碳氮共渗齿轮的工艺流程 毛坯成型→预备热处理→切削加工→渗碳（碳、氮共渗）、淬火及回火→（喷丸）→精加工2.感应加热和火焰加热淬火齿轮用钢及制造工艺流程 配料→锻造→正火→粗加工→精加工→感应或火焰加热淬火→回火→珩磨或直接使用调质 3.高频预热和随后的高频淬火工艺流程 锻坯→正火→粗车→高频预热→精车（内孔、端面、外圆）滚齿、剃齿→高频淬火→回火→珩齿 二、滚动轴承 1.套圈工艺流程 棒料→锻制→正火→球化退火 棒料→钢管退火磨→补加回火→精磨→成品 2.滚动体工艺流程 （1）冷冲及半热冲钢球 钢丝或条钢退火→冷冲或半热冲→低温退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品 （2）热冲及模锻钢球 棒料→热冲或模锻→球化退火→锉削加工→软磨→淬火→冷处理→低温回火→粗磨→补加回火→精磨→成品 （3）滚子滚针 钢丝或条钢（退火）→冷冲、冷轧或车削→淬火→冷处理→低温回火→粗磨→附加回火→精磨→成品 三、弹簧 1.板簧的工艺流程
切割→弯制主片卷耳→加热→弯曲→余热淬火→回火→喷丸→检查→装配→试验验收 2.热卷螺旋弹簧工艺流程 下料→锻尖→加热→卷簧及校正→淬火→回火→喷丸→磨端面→试验验收 3.冷卷螺旋弹簧工艺流程 下料→锻尖→加热→卷簧及校正→去应力回火→淬火→回火→喷丸→磨端面→试验验收 四、汽车、拖拉机零件的热处理 1.铸铁活塞环的工艺流程 （1）单体铸造→机加工→消除应力退火→半精加工→表面处理→精加工→成品 （2）简体铸造→机加工→热定型→内外圆加工→表面处理→精加工→成品 2.活塞销的工艺流程 棒料→粗车外圆→渗碳→钻内孔→淬火、回火→精加工→成品 棒料→退火→冷挤压→渗碳→淬火、回火→精加工→成品 热轧管→粗车外圆→渗碳→淬火、回火→精加工→成品 冷拔管→下料→渗碳→淬火、回火→精加工→成品 3.连杆的工艺流程 锻造→调质→酸洗→硬度和表面检验→探伤→校正→精压→机加工→成品 4.渗碳钢气门挺杆的工艺流程 棒料→热镦→机加工成型→渗碳→淬火、回火→精加工→磷化→成品 5.合金铸铁气门挺杆的工艺流程 合金铸铁整体铸造（间接端部冷激）→机械加工→淬火、回火→精加工→表面处理→成品合金铸铁整体铸造（端部冷激）→机械加工→消除应力退火→精加工→表面处理→成品钢制杆体→堆焊端部（冷激）→回火→精加工→成品 钢制杆体→对焊→热处理→精加工→表面处理→成品 6.马氏体型耐热钢排气阀的工艺流程 马氏体耐热钢棒料→锻造成型→调质→校直→机加工→尾部淬火→抛光→成品 7.半马氏体半奥氏体型耐热钢（Gr13Ni7Si2）排气阀的工艺流程
金属热处理及表面处理工艺
一、热处理工艺简解 1、退火 操作方法：将钢件加热到Ac3+30~50℃或Ac1+30~50℃或Ac1以下的温度（能够查阅有关材料）后，通常随炉温缓慢冷却。 意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。 运用关键：1.适用于合金布局钢、碳素东西钢、合金东西钢、高速钢的锻件、焊接件以及供给状况不合格的原材料；2.通常在毛坯状况进行退火。 2、正火 操作方法：将钢件加热到Ac3或Accm 以上30~50℃，保温后以稍大于退火的冷却速度冷却。 意图：1.下降硬度，进步塑性，改进切削加工与压力加工功能；2.细化晶粒，改进力学功能，为下一步工序做准备；3.消除冷、热加工所发生的内应力。 运用关键：正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。关于功能需求不高的低碳的和中碳的碳素布局钢及低合金钢件，也可作为最终热处理。关于通常中、高合金钢，空冷可致使彻底或部分淬火，因而不能作为最终热处理工序。 3、淬火 操作方法：将钢件加热到相变温度Ac3或Ac1以上，保温一段时刻，然后在水、硝盐、油、或空气中疾速冷却。 意图：淬火通常是为了得到高硬度的马氏体安排，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体安排，以进步耐磨性和耐蚀性。运用关键：1.通常用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但一起会构成很大的内应力，下降钢的塑性和冲击韧度，故要进行回火以得到较好的归纳力学功能。 4、回火 操作方法：将淬火后的钢件从头加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。 意图：1.下降或消除淬火后的内应力，削减工件的变形和开裂；2.调整硬度，进步塑性和耐性，取得作业所需求的力学功能；3.安稳工件尺度。 运用关键：1.坚持钢在淬火后的高硬度和耐磨性时用低温回火；在坚持必定韧度的条件下进步钢的弹性和屈从强度时用中温回火；以坚持高的冲击韧度和塑性为主，又有满足的强度时用高温回火；2.通常钢尽量防止在230~280℃、不锈钢在400~450℃之间回火，因为这时会发生一次回火脆性。5、调质 操作方法：淬火后高温回火称调质，行将钢件加热到比淬火时高10~20度的温度，保温后进行淬火，然后在400~720℃的温度下进行回火。 意图：1.改进切削加工功能，进步加工外表光洁程度；2.减小淬火时的变形和开裂； 3.取得杰出的归纳力学功能。 运用关键：1.适用于淬透性较高的合金布局钢、合金东西钢和高速钢；2. 不只能够作为各种较为重要布局的最终热处理，并且还能够作为某些严密零件，如丝杠等的
40Cr钢的调质处理——【热处理及表面处理工艺】
40Cr钢的调质处理 Cr能增加钢的淬透性，提高钢的强度和回火稳定性，具有优良的机械性能。截面尺寸大或重要的调质工件，应采用Cr钢。但Cr钢有第二类回火脆性。40Cr工件调质的淬回火，各种参数工艺卡片都有规定，我们在实际操作中体会是： (一)40Cr工件淬火后应采用油冷，40Cr钢的淬透性较好，在油中冷却能淬硬，而且工件的变形、开裂倾向小。但是小型企业在供油紧张的情况下，对形状不复杂的工件，可以在水中淬火，并未发现开裂，只是操作者要凭经验严格掌握入水、出水的温度。 (二)40Cr工件调质后硬度仍然偏高，第二次回火温度就要增加20~50℃，不然，硬度降低困难。 (三)40Cr工件高温回火后，形状复杂的在油中冷却，简单的在水中冷却，目的是避免第二类回火脆性的影响。回火快冷后的工件，必要时再施以消除应力处理。 影响调质工件的质量，操作工的水平是个重要因素，同时，还有设备、材料和调质前加工等多方面的原因，我们认为： (一)工件从加热炉转移到冷却槽速度缓慢，工件入水的温度已降到低于Ar3临界点，产生部分分解，工件得到不完全淬火组织，达不到硬度要求。所以小零件冷却液要讲究速度，大工件予冷要掌握时间。 1
(二)工件装炉量要合理，以1~2层为宜，工件相互重叠造成加热不均匀，导致硬度不匀。 (三)工件入水排列应保持一定距离，过密使工件近处蒸气膜破裂受阻，造成工件接近面硬度偏低。 (四)开炉淬火，不能一口气淬完，应视炉温下降程度，中途闭炉重新升温，以便前后工件淬后硬度一致。 (五)要注意冷却液的温度，10%盐水的温度如高于60℃，不能使用。冷却液不能有油污、泥浆等杂质，不然，会出现硬度不足或不均匀现象。 (六)未经加工毛坯调质，硬度不会均匀，如要得到好的调质质量，毛坯应粗车，棒料要锻打。 (七)严把质量关，淬火后硬度偏低1~3个单位，可以调整回火温度来达到硬度要求。但淬火后工件硬度过低，有的甚至只有HRC25~35，必须重新淬火，绝不能只施以中温或低温回火以达到图纸要求完事，不然，失去了调质的意义，并有可能产生严重的后果。 2
热处理与表面处理
热处理与表面处理 1、概述 将原材料或半成品置于空气或特定介质中，用适当方式进行加热、保温和冷却，使之获得人们所需要的力学或工艺性能的工艺方法，称为热处理。按其特点，可分为一般热处理、化学热处理和表面热处理三种。 1.1热处理的工艺特点和处理目的 （1）一般热处理
2）具体材料的热处理温度和所得到的硬度，这里不一一例举，可参见有关热处理的专业手册，或机械加工工艺手册的热处理章节。 （2）化学热处理 将工件置于一定温度的活性介质中保温，使一种或几种元素渗入它的表面的工艺，称化学热处理。如：渗碳和渗氮。
（3）表面热处理 快速加热工件，使表面组织迅速相变，转变成奥氏体，经淬火冷却，使表面淬硬而心部 1.2热处理对钢铁材料地切削加工性能的影响 （1）复杂性：①工艺类别 ②装备水平
③刀具结构 ④选择的工艺参数 ⑤冷却液性能 （2）规律性：降低材料硬度、均匀组织，提高切削脆性是改善材料加工性能的重要措施。 2、热处理变形 工件的热处理变形产生于外力的作用和内应力状态的变化。外力是指工件在热处理加热过程中由于自重、摆放方法不当或其他外部加载的力量。内应力是指工件在热处理过程中，由于热胀冷缩和组织转变不均匀性引起的工件内部应力。不同部位热胀冷缩的不均匀性所产生的内应力称为热应力，组织转变不均匀性产生的内应力称为组织应力。 无论是外力或是内应力，都要引起工件的变形。当应力超过材料的屈服点时，就会产生塑性变形或称永久变形。 2.1变形的类型 三种：即体积、形状和翘曲变形。而具体到一个工件上，往往显示出三种类型的综合交叉形式。
3、金属表面处理 表面处理一般指化学处理、电化学处理、物理处理及机械处理等方法，通过使用金属表面生成一层金属或非金属覆盖层，用以提高金属工件的防蚀、装饰、耐磨或其他功能。3.1电镀是一种在工件表面通过电沉积的方法生成金属覆盖层，使获得装饰、防腐及某些特殊性能的工艺方法。
常用热处理方法
一、退火 将钢件加热到临界温度以上（不同钢号它的临界温度也不同，一般是 710-750℃，个别合金钢到800或900℃），在此温度停留一段时间，然后缓慢冷却的过程叫做退火 退火的目的是： 1、降低硬度，便于切削加工； 2、细化晶粒，均匀组织，以改善钢件毛坯的机械性能，或者为下一步淬火 做好准备； 3、消除内应力 二、正火 将钢件加热到临界温度以上，在此温度停留一段时间，然后放在空气中冷却的过程称为正火。 正火的冷却速度比退火快，加热和保温时间与退火一样。 正火的目的是使低碳和中碳钢件及渗碳机件的组织细化，增加强度与韧性，减少内应力，改善切削性能。 正火实质上是退火的一种特殊形式具有与退火相似的目的所不同的是冷却 速度比退火快，可以缩短生产周期，比较经济。 三、淬火 将钢件加热到临界点以上，保温一段时间，然后在水、盐水或油中（个别材料在空气中）急速冷却的过程叫做淬火。 淬火的目的是提高钢件的硬度和强度。对于工具刚来说，淬火的主要目的是提高它的硬度，以保证刀具的切削性能和冲模工具及量具的耐磨性。对于中碳钢制造的机件来说，淬火是为以后的回火做好结构和性能上的准备，因为高强度和高韧性并不能在淬火后同时得到，而是在回火处理后才得到的。 有很多零件如齿轮、曲轴等，他们在工作时一方面要受磨，另一方面又要受到冲击作用，因此要求零件表面有很高的硬度，而中心有较好的韧性。这时可以利用表面淬火的方法来达到上述要求。 表面淬火是应用将工件的表面迅速加热到淬火温度（这时金属内部的温度仍比较低），随后立即用水喷到工件表面上，进行急速冷却。这样就能获得表面硬、中心韧的要求。 表面加热时，可用氧炔焰、高频电流或中频电流加热。 四、回火 将淬硬的钢件加热到临界点以下的温度，保温一段时间，然后在空气中或油中冷却下来的过程叫做回火。 回火的目的是消除淬火后的脆性和内应力，调整组织，提高钢件的塑性和冲击韧性。对于工具来说，是为了尽可能减少脆性保留硬度。对于零件来说是为了提高韧性，但不可避免的会使硬度降低。 五、调质 淬火后高温回火，叫做调质。 调质的目的是使钢件获得很高的韧性和足够的强度，使其具有良好的综合机械性能。很多重要零件如主轴、丝杠、齿轮等都是经过调质处理的。 调质一般是在零件机械加工后进行的，也可把锻坯或经过粗加工的光坯调质后再进行机械加工。 六、时效
常用热处理方法.

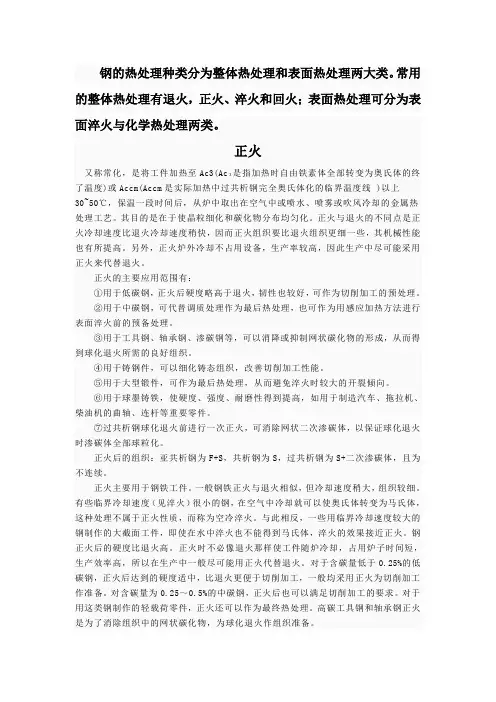

常用热处理方法 一、热处理是通过加热、保温、冷却三个环节来实现的。加热、保温、冷却是热处理的三要素。 二、热处理的基本工艺 1、钢的退火 将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。所以退火既为了消除和改善前道工序遗留的组织缺陷和内应力，又为后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。 2、钢的正火 正火是将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，对要求不高的零件用正火代替退火工艺是比较经济的。 3、钢的淬火 淬火是将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。淬火能增加钢的强度和硬度，但要减少其塑性。淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。 4、钢的回火 将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。其目
的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。回火分高温回火、中温回火和低温回火三类。回火多与淬火、正火配合使用。 ⑴调质处理：淬火后高温回火的热处理方法称为调质处理。高温回火是指在500-650℃之间进行回火。调质可以使钢的性能，材质得到很大程度的调整，其强度、塑性和韧性都较好，具有良好的综合机械性能。 ⑵时效处理：为了消除精密量具或模具、零件在长期使用中尺寸、形状发生变化，常在低温回火后（低温回火温度150-250℃）精加工前，把工件重新加热到100-150℃，保持5-20小时，这种为稳定精密制件质量的处理，称为时效。对在低温或动载荷条件下的钢材构件进行时效处理，以消除残余应力，稳定钢材组织和尺寸，尤为重要。
材料表面热处理常用方法及特点
表面处理的常用方法及特点 摘要：表面处理方法分类简要描述及特点 关键字：表面处理 一、电镀 定义：电镀(Electroplating)就是利用电解原理在某些金属表面上镀上一薄层其它金属或合金的过程，是利用电解作用使金属或其它材料制件的表面附着一层金属膜的工艺从而起到防止金属氧化（如锈蚀），提高耐磨性、导电性、反光性、抗腐蚀性(硫酸铜等）及增进美观等作用。 特点：电镀时，镀层金属或其他不溶性材料做阳极，待镀的工件做阴极，镀层金属的阳离子在待镀工件表面被还原形成镀层。为排除其它阳离子的干扰，且使镀层均匀、牢固，需用含镀层金属阳离子的溶液做电镀液，以保持镀层金属阳离子的浓度不变。电镀的目的是在基材上镀上金属镀层，改变基材表面性质或尺寸。电镀能增强金属的抗腐蚀性(镀层金属多采用耐腐蚀的金属)、增加硬度、防止磨耗、提高导电性、润滑性、耐热性和表面美观。利用电解作用在机械制品上沉积出附着良好的、但性能和基体材料不同的金属覆层的技术。电镀层比热浸层均匀，一般都较薄，从几个微米到几十微米不等。通过电镀，可以在机械制品上获得装饰保护性和各种功能性的表面层，还可以修复磨损和加工失误的工件。 此外，依各种电镀需求还有不同的作用。举例如下：
1、镀铜：打底用，增进电镀层附着能力，及抗蚀能力。（铜容易氧化，氧化后，铜绿不再导电，所以镀铜产品一定要做铜保护） 2、镀镍：打底用或做外观，增进抗蚀能力及耐磨能力，(其中化学镍为现代工艺中耐磨能力超过镀铬)。（注意，现在许多电子产品，比如DIN头，N头，不再使用镍打底，主要是由于镍有磁性，会影响到电性能里面的无源互调） 3、镀金：改善导电接触阻抗，增进信号传输。(金最稳定，也最贵。) 4、镀钯镍：改善导电接触阻抗，增进信号传输，耐磨性高于金。 5、镀锡铅：增进焊接能力，快被其他替物取代(因含铅现大部分改为镀亮锡及雾锡)。 6、镀银：改善导电接触阻抗，增进信号传输。(银性能最好，容易氧化，氧化后也导电) 电镀是利用电解的原理将导电体铺上一层金属的方法。除了导电体以外，电镀亦可用于经过特殊处理的塑胶上。电镀的过程基本如下：1、把镀上去的金属接在阳极2、要被电镀的物件接在阴极3、阴阳极以镀上去的金属的正离子组成的电解质溶液相连4、通以直流电的电源后，阳极的金属会氧化（失去电子），溶液中的正离子则在阴极还原（得到电子）成原子并积聚在阴极表层。 电镀后被电镀物件的美观性和电流大小有关系，电流越小，被电镀的物件便会越美观；反之则会出现一些不平整的形状。 电镀的主要用途包括防止金属氧化(如锈蚀) 以及进行装饰。不少硬币的外层亦为电镀。
