橡胶的硫化体系
第二章橡胶的硫化体系
硫化是橡胶制品加工的主要工艺过程之一，也是橡胶制品生产中的最后一个加工工序。在这个工序中，橡胶要经历一系列复杂的化学变化，由塑性的混炼胶变为高弹性的交联橡胶，从而获得更完善的物理机械性能和化学性能，提高和拓宽了橡胶材料的使用价值和应用范围。因此，硫化对橡胶及其制品的制造和应用具有十分重要的意义。
本章要求：
1．掌握硫化概念、硫化参数（焦烧、诱导期、正硫化、硫化返原）、喷霜等专业术语。
2．掌握硫化历程、各种硫化剂、促进剂的特性；
3．掌握硫化体系与硫化胶结构与性能的关系、硫化条件的选取与确定。
4．了解各种硫化体系的硫化机理、硫化工艺及方法。
本章主要参考书：
橡胶化学（王梦蛟译）、橡胶化学与物理、橡胶工业手册（2、3分册）
§1 绪论
一．硫化发展概况
1839年，美国人Charles Goodyear发现橡胶和硫黄一起加热可得到硫化胶；
1844年，Goodyear又发现无机金属氧化物（如CaO、MgO、PbO）与硫黄并用能够加速橡胶的硫化，缩短硫化时间；
1906年，使用了有机促进剂苯胺。Oenslager发现在硫化性能最差的野生橡胶中添加苯胺后，可使其性能接近最好的巴拉塔胶。
NR+S+PbO+苯胺——→硫化速度大大加快，且改善硫化胶性能；
1906-1914年，确定了橡胶硫化理论，认为硫化主要是在分子间生成了硫化物；
1920年，Bayer发现碱性物有促进硫化作用；
NR+S+ZnO+苯胺——→
1921年，NR+S+ZnO+硬脂酸+苯胺——→
同年又发现了噻唑类、秋兰姆类促进剂，并逐渐认识到促进剂的作用，用于橡胶的硫化中。在此之后又陆续发现了各种硫化促进剂。
硫黄并非是唯一的硫化剂。
1846年，Parkes发现SCl的溶液或蒸汽在室温下也能硫化橡胶，称为“冷硫化法”；
1915年，发现了过氧化物硫化；
1918年，发现了硒、碲等元素的硫化；
1930年，发现了低硫硫化方法；
1940年，相继发现了树脂硫化和醌肟硫化；
1943年，发现了硫黄给予体硫化；
二战以后又出现了新型硫化体系，如50年代发现辐射硫化；70年代脲烷硫化体系；80年代提
出了平衡硫化体系。
二．硫化的定义
线性的高分子在物理或化学作用下，形成三维网状体型结构的过程。实际上就是把塑性的胶料转变成具有高弹性橡胶的过程。
三．硫化历程及硫化参数
（一）硫化历程
硫化历程是橡胶大分子链发生化学交联反应的过程，包括橡胶分子与硫化剂及其他配合剂之间发生的一系列化学反应以及在形成网状结构时伴随发生的各种副反应。可分为三个阶段：1．诱导阶段硫化剂、活性剂、促进剂之间的反应，生成活性中间化合物，然后进一步引发橡胶分子链，产生可交联的自由基或离子。
2．交联反应阶段可交联的自由基或离子与橡胶分子链之间产生连锁反应，生成交联键。
3．网构形成阶段交联键的重排、短化，主链改性、裂解。
（二）硫化历程图
图2-1 硫化历程图
根据硫化历程分析，可将硫化曲线分成四个阶段，即焦烧阶段、热硫化阶段、平坦硫化阶段和过硫化阶段。
1．焦烧阶段
2．热硫化阶段
3．平坦硫化阶段
4．过硫化阶段
胶料硫化在过硫化阶段，可能出现三种形式：
（三）硫化参数
1．T10：胶料从加热开始至转矩上升到最大转矩的10%所需要的时间。
M10=M L+（M H-M L）×10%
2．诱导期（焦烧期）：从胶料放入模具至出现轻微硫化的整个过程所需要的时间叫硫化诱导期，又称为焦烧时间。
诱导期反应了胶料的加工安全性。诱导期短，加工安全性差；诱导期太长，会降低生产效率。
3．焦烧：胶料在存放和加工过程中出现的早期硫化现象。
4．工艺正硫化时间：胶料从加热开始，至转矩上升到最大转矩的90%时所需要的时间。
M90=M L+（M H-M L）×90%
5．理论正硫化时间：交联密度达到最大程度时所需要的时间。
6．硫化返原：如果胶料再继续硫化就会使交联结构产生降解，性能下降，这种现象就称为硫化返原。
四．理想的硫化曲线
较为理想的橡胶硫化曲线应满足下列条件：
（1）硫化诱导期要足够长，充分保证生产加工的安全性；
（2）硫化速度要快，提高生产效率，降低能耗；
（3）硫化平坦期要长（以保证硫化加工中的安全性，减少过硫危险，以及保证制品各部位硫化均匀一致）。
五．橡胶在硫化过程中结构及性能的变化
（一）结构的变化
线性的大分子硫化后不同程度地形成空间网状结构，如图2-2所示。
图2-2 硫化前后橡胶分子结构示意图
（二）性能的变化
拉伸强度、定伸应力、弹性等性能达到峰值后，随硫化时间再延长，其值出现下降；
伸长率、永久变形等性能随硫化时间延长而渐减，当达到最低值后再继续硫化又缓慢上升；
耐热性、耐磨性、抗溶胀性等都随硫化时间的增加而有所改善，并在最佳硫化阶段为最好。
§2 橡胶的无促进剂的硫黄硫化
一．硫黄的品种及用量
（一）品种
硫黄一般有结晶性和非结晶性两种，常用的一般为结晶性硫黄。
1．粉末硫黄
硫黄在橡胶中的溶解度随温度升高而增大，但温度降低时，硫黄会从橡胶中结晶析出，形成“喷霜”现象。
喷霜：硫黄在胶料中的配合量超过了它的溶解度达到过饱和，就从胶料内部析出到表面上，形成一层白霜，这种现象叫喷霜。
喷霜的不利影响：（1）破坏了硫黄在胶料中分散的均匀性；（2）使胶料表面粘着性下降，给加工带来困难。
避免喷霜应采取的措施：（1）应在尽可能低的温度下加入硫黄；（2）使用不溶性硫黄；（3）使用合理的加料顺序；（4）减少硫黄用量，增大促进剂用量。
2．不溶性硫黄
3．胶体硫黄
4．沉降硫黄
（二）硫黄的用量
硫黄在胶料中的用量应根据具体橡胶制品的性质而定。橡胶制品根据其性质特征可分为三类：
软质橡胶（如轮胎、胶管、胶带、胶鞋等）；硫黄用量一般为0.2~5.0份。
半硬质橡胶（如胶辊、纺织皮辊等）；硫黄用量一般为8~10份。
硬质橡胶（如蓄电池壳、绝缘胶板等）；硫黄用量一般为25~40份。
二．硫黄的裂解和活性
硫在自然界中主要以菱形硫（Sα-硫）和单斜晶硫（Sβ-硫）的形式存在，前者作为硫化剂使用。硫的元素形式为S8，一个分子中有8个硫，形成一种叠环，这种环状的硫黄分子的稳定性较高，不易反应，为使硫易于反应，必须使硫环裂解，硫环获得能量后分解，裂解的方式可能是均裂成自由基，也可能是异裂成离子。
S8S
8
S8
(+)(-)
双基活性硫
硫环裂解后，如果是离子型，则将以离子型机理与橡胶分子链反应；如果是游离基型，则以游离基型机理与橡胶分子链反应。
三．不饱和橡胶分子链的反应活性
（1）大分子链上双键数目多
（2）α-H活泼，易发生取代反应。
（3）取代基对双键有影响
四．硫黄与橡胶的化学反应
以自由基反应为例说明在无促进剂的情况下，橡胶与硫黄的反应。
橡胶与硫黄的反应，一般认为在最初的反应中形成橡胶硫醇，然后转化为多硫交联键。 1．硫环裂解生成双基活性硫。
S 8-x
S
S 8
S x
2．双基活性硫与橡胶大分子反应生成橡胶硫醇，硫化反应一般是在双键的α-亚甲基上进行。
S x
CH 2CH 3
CH C CH
HS x
CH 2
CH 3
CH C
CH 2
CH 2
CH 3
CH
C
CH
HS x
CH 2
CH 3CH
C
CH S x H
橡胶硫醇
3．橡胶硫醇与其它橡胶大分子交联或本身形成分子内环化物。
CH 2
CH 3CH
C
CH 2
CH 2
CH 3
CH
C
CH S x H
CH 2
CH 3CH
C
CH S x
CH 2CH 2CH 3
C CH 2
CH
CH 2
CH 3
CH
C
CH S x H
CH 2
CH 3CH
C
CH 2
CH 2
CH 3CH
C
CH
S x-1
CH 2
CH 3CH
C
4．双基活性硫直接与橡胶大分子产生加成反应。
CH 2
CH 2
CH 3
CH
C
S x
2
2CH 2CH 3CH
C
CH 2
S x S x CH 2
CH 2
CH
C 连邻位交联键
5．双基活性硫与橡胶大分子不产生橡胶硫醇也可以进行交联反应。
S 8
HS x
CH CH 2CH 3
CH
C CH 2
S x
CH
CH 2
CH 3CH
C CH
CH 2
CH 3CH
C
S 8-x
CH CH 2
CH 3CH
C
x CH CH 2
CH 3
CH
C
x
CH CH 2
CH 3CH
C
S x
CH 2
CH 3
C
CH 2
6．多硫交联键的移位
NR 在硫化过程中，当生成多硫交联键后，由于分子链上双键位置等的移动，也有可能改变交联位置，如：
CH CH 2
CH 3
CH
C
CH
CH 2
CH 3CH C S x R
S x R
7．硫化过程中交联键断裂产生共轭三烯（多硫交联键断裂夺取α-亚甲基上的H 原子，生成共轭三烯）
CH CH 2
CH 3
CH
C
S x R
CH
CH 2
CH 2CH 3CH
C
CH 2
CH 3CH
C
CH 2
CH 3CH
C
CH
五．硫黄硫化胶的结构与性能
1．结构
硫黄硫化橡胶时，硫黄在橡胶大分子间形成单S 键、双硫键或多硫键，同时还生成大分子内部的单硫键或多硫键，但以多硫交联键最多。
2．性能
多硫交联键不稳定，易分解重排，所以硫化胶的耐热性较差。
§3 橡胶的促进剂硫黄硫化
未来促进剂的发展方向是“一剂多能”，即兼备硫化剂、活性剂、促进剂、防焦功能及对环境无污染的特点。
促进剂：就是指能降低硫化温度、缩短硫化时间、减少硫黄用量，又能改善硫化胶的物理性能的物质。
活性剂：一般不直接参与硫黄与橡胶的反应，但对硫化胶中化学交联键的生成速度和数量有重要影响的物质（如氧化锌、硬质酸等）。
一．促进剂的分类
常用促进剂的分类方法有以下几种： 1． 按促进剂的结构分类
按促进剂的化学结构可分为八大类，即噻唑类（M 、DM ）、次磺酰胺类（CZ 、NOBS 、DZ ）、 秋兰姆类（TMTD 、TMTM ）、硫脲类（NA-22）、二硫代氨基甲酸盐类（ZDMC 、ZDC ）、醛胺类（H ）、胍类（D ）、黄原酸盐类（ZIX ）等。
2． 按PH 值分类
按照促进剂的呈酸、碱或中性将促进剂分为酸性、碱性和中性促进剂。 酸性促进剂：噻唑类、秋兰姆类、二硫代氨基甲酸盐类、黄原酸盐类。 中性促进剂：次磺酰胺类、硫脲类 碱性促进剂：胍类、醛胺类 3． 按促进速度分类
国际上习惯以促进剂M 对NR 的硫化速度为准超速，作为标准来比较促进剂的硫化速度。比 M 快的属于超速或超超速级，比M 慢的属于慢速或中速级。 慢速级促进剂： H 、NA-22 中速级促进剂： D
准速级促进剂： M 、DM 、CZ 、DZ 、NOBS 超速级促进剂： TMTD 、TMTM 超超速级促进剂：ZDMC 、ZDC
4． 按A 、B 、N （酸碱性）＋数字1、2、3、4、5（速级）分类： 5． 肯伯曼分类法
根据促进剂的促进原理可分为：
下列符号表示与碳键合的三个原子的种类，可作为从促进剂的化学结构推测促进效能的大致标准。
NSS 、NNN 、NNS 、SSO 、NSO 、SSS
二．常用促进剂的结构与特点
1．噻唑类
X —氢、金属原子或其他有机基团
结构通式为：
N
S
C
SX
硅橡胶
硅橡胶(SiliconeRubber)是一种兼具无机和有机性质的高分子弹性 材料,其分子主链由硅原子和氧原子交替组成(—Si—O—Si—),侧链是与硅原子相连接的碳氢或取代碳氢有机基团,这种基团可以是甲基、不饱和乙烯基(摩尔分数一般不超过01005)或其它有机基团,这种低不饱和度的分子结构使硅橡胶具有优良的耐热老化性和耐候老化性,耐紫外线和臭氧侵蚀。分子链的柔韧性大,分子链之间的相互作用力弱,这些结构特征使硫化胶柔软而富有弹性,但物理性能较差。 硅橡胶发展于20世纪40年代,国外最早研究的品种是二甲基硅橡胶。1944年前后由美国DowCorning公司和GeneralElectric公司各自投入生产。我国在60年代初期研究成功并投入工业化生产。现在生产硅橡胶的国家除我国外,还有美国、英国、日本、前苏联和德国等,品种牌号有1000多种。 1 硅橡胶的分类和特性 1.1 分类 硅橡胶按其硫化机理不同可分为热硫化型、室温硫化型和加成反应型三大类。 1.2 特性 (1)耐高、低温性 在所有橡胶中,硅橡胶的工作温度范围最广阔(-100～350℃)。例如,经过适当配合的乙烯基硅橡胶或低苯基硅橡胶,经250℃数千小时或
300℃数百小时热空气老化后仍能保持弹性;低苯基硅橡胶硫化胶经350℃数十小时热空气老化后仍能保持弹性,它的玻璃化温度为-140℃,其硫化胶在-70～100℃的温度下仍具有弹性。硅橡胶用于火箭喷管内壁防热涂层时,能耐瞬时数千度的高温。硅橡胶在高温下连续使用寿命见表1。 (2)耐臭氧老化、耐氧老化、耐光老化和耐候老化性能 硅橡胶硫化胶在自由状态下置于室外曝晒数年后,性能无显著变化。硅橡胶与其它橡胶的耐臭氧老化性能比较见表2。 (3)电绝缘性能 硅橡胶硫化胶的电绝缘性能在受潮、频率变化或温度升高时变化较
硅橡胶的硫化体系
硅橡胶 一般认为，硅橡胶硫化体系的选择是非常有限的。但有关硅橡胶硫化的专利却不少。大多数专利涉及室温固化。此种硫化要求使用带胶层的储槽、电镀槽，在电器表面需涂上绝缘层。当橡胶用作密封或其它目的时常要求室温硫化。 硅橡胶低温硫化最简便的方法是使用表面有OH基的白炭黑。此类填料在有疏质子溶剂条件下用含氯七甲基环四硅氧烷处理。在催化剂月桂酸二丁基锡存在下填充气相白炭黑的聚二甲基硅氧烷-α,ω-二醇也能室温硫化。某些种类的聚硅氧烷可在经含硅端羟基齐聚物处理后的白炭黑存在下硫化。 含硅端烷氧基饱和弹性体在使用含硫的抗氧剂时能自硫化，生成硅氧键。硫化胶的耐热性良好。 与填料改性无关的硅橡胶冷硫化的一般原则在研究论文中有所阐述： [1]在由带OH端基的生胶和RSiX3型交联剂组成的“单组分”体系中生成交联键。(式中X为羟基、亚胺基、硅氮基或乙二酰胺基)。这些基团在空气中的水份作用下水解，生成OH基，此后无需催化剂通过缩聚便生成Si-O-Si键。 [2]于催化剂(Pt，Sn，Ti的衍生物)参与下在含有能相互作用的含活性基团的两种硅橡胶组成的“双组份”体系中生成交联键网络。 [3]在有填料、无催化剂时，两种或多种硅橡胶的端基可能会相互作用。 事实上，第2、第3种情况是性质相同，但含有不同活性基团的自硫化胶料。 目前，大量专利描述了这些过程的不同方面。但其中大多数只在细节上有所不同。例如一种可打印12×104次、用于激光打印机的橡胶，(强度为5MPa)，是不用催化剂的甲基硅橡胶或二苯基硅橡胶，甚至其它硅橡胶。由含端羟基和三甲基硅的两种二甲基硅橡胶与七甲基乙烯基硅橡胶及炭黑组成的体系也可进行硫化。此外，硫化反应也可在含端羟基的有机硅橡胶与带ON=CR2交联剂的聚硅氧烷的混合胶料中进行。端羟基二甲基硅橡胶在无水份时可用硅烷的二、三及四官能衍生物硫化。 含硅烷醇端基的有机硅橡胶可在无机填料存在条件下用乙烯基(三羟基)硅烷硫化。含三甲基硅烷醇端基的硅橡胶在催化剂存在下，可用乙烯基三甲氧基硅氧烷硫化。硫化条件为20℃×7d。所得硫化胶强度达5.6MPa。此种胶料用于制作涂层及粘合剂，也可用于电子、医疗及食品工业。 由含烯烃端基的聚硅氧烷，含SiH基的聚硅氧烷、催化剂及硅氧烷胶粘剂组成的胶料也可硫化。其硫化胶与热塑性塑料和树脂的粘接性极好。在Pt催化剂及NH3存在下，有一种含烯烃基的聚硅氧烷的混合胶料也可硫化。硫化胶的压缩永久变形很低。 N-杂环硅烷，如双(三烷基羟基硅烷基烯基氧化)吡啶，是金属、塑料粘接的增粘剂。在Pt
橡胶硫化原理
橡胶硫化原理 Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998
橡胶硫化原理 橡胶受热变软，遇冷变硬、发脆，不易成型，容易磨损，易溶于汽油等有机溶剂，分子内具有双键，易起 加成反应，容易老化。 为改善橡胶制品的性能，生产上要对生橡胶进行一系列加工过程，在一定条件下，使胶料中的生胶与硫化剂发生化学反应，使其由线型结构的大分子交联成为立体网状结构的大分子，使从而使胶料具备高强度、高弹性、高耐磨、抗腐蚀等等优良性能。这个过程称为橡胶硫化。 一般将硫化过程分为四个阶段，诱导－预硫－正硫化－过硫。为实现这一反应，必须外加能量使之达到一定的硫化温度，然后让橡胶保温在该硫化温度范围内完成全部硫化反应。 橡胶硫化的来历 硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。以橡胶（生胶）为主体，加以多种辅助材料而成的合成体、（辅助材料有几大体系、填充补强、硫化、防护、增塑、特殊物质加入剂、)而硫化是包覆绝缘层或护套层以后的一种处理方法、其目的就是让辅助体系里的硫化体系发生作用，使橡胶永久交联、增加弹性、减少塑性。硫化的名词是因最早时 间是用硫磺使橡胶交联的故称硫化，沿用至今. 橡胶硫化体系 不饱和橡胶通常使用如下几类硫化体系： 以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫 化体系。但所制得的硫化胶的耐热氧老化性能不高。 烷基酚醛树脂。 多卤化物(如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷)、六氯-对二甲苯。 双官能试剂[如醌类、二胺类、偶氮及苯基偶氮衍生物(用于丁基橡胶及乙丙橡胶)等]。 双马来酰亚胺，双丙烯酸酯。两价金属的丙烯酸酯(甲基丙烯酸酯)、预聚醚丙烯酸酯。 用于硫化饱和橡胶的有机过氧化物。 饱和橡胶硫化不同种类的饱和橡胶时，可使用不同的硫化体系。 硫化三元乙丙橡胶时，使用有机过氧化物与不饱和交联试剂，如三烯丙基异氰脲酸酯(硫化剂TAIC)。硫化硅橡胶时也可使用有机过氧化物。乙烯基硅橡胶硫化时可在催化剂(Pt)参与条件下进行。 上一篇： 橡胶硫化工艺方法一、传统橡胶硫化工艺
硅橡胶与硫化剂知识
DCBP硫化剂 2,4-二氯过氧化苯甲酰(硫化剂DCBP) [英]2,4-DICHLOROBENZOYL PEROXIDE 双二四-[双(2, 4-二氯苯甲酰)过氧化物DCBP] 产品简介? 是硅橡胶的良好的硫化剂，也可用于EPDM、热塑性弹性体的硫化。安全的处理温度为75℃，硫化温度为90℃，推荐用量1.1-2.3％。 英文名称：Di（2，4-dichlorobenzoyl）peroxide 分子量：380.0 理论活性氧含量：4.21％ CAS No.：133-14-2 Einecs：205-094-9 技术标准 外观：白色煳状物 含量：≥50.0±1.0％ 水份：1.5％max 半衰期（氯苯溶液中测得）： 0.1小时：80℃ 1小时：65℃ 10小时：47℃ 推荐的贮存温度：TS：30℃ 热稳定性数据：自加速分解温度（SADT）：60℃ 危急温度（Tem）：55℃ 主要分解产物：CO2、1，3-二氯苯、2，4-二氯苯、微量的双2，4-二氯苯等 包装：DCBP的标准包装是净重20公斤的纤维纸筒，塑料袋包装。也可按用户的要求的规格包装。DCBP为D类固体有机过氧化物，货物分类：5.2，联合国编号：3106，二类危险货物包装。 安全注意事项： （1）远离火种、明火和热源。 （2）避免接触还原剂（如胺类）、酸、碱和重金属化合物（如促进剂、金属皂等）（3）请参照本产品的安全数据表（MSDS）。 贮存条件：保持包装密闭并处于良好通风状态下，最大贮存温度为30℃，避免和还原剂如胺类、酸、碱、重金属化合物（促进剂及金属皂），严禁在库房分装及取用。 贮存稳定性：按厂家提示的条件进行保存，产品在三个月可保证出厂技术标准。 灭火：小的火灾需用干粉或二氧化碳灭火器灭火，同时用大量水喷洒，防止再燃。大火需在安全距离之外用大量水喷射
丁腈橡胶配方设计性能改进及生产工艺
丁腈橡胶配方设计性能改进及生产工艺 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶 丁腈橡胶常见体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和
含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量~2份，硫化促进剂用量可略多于天然橡胶，常用量1~份。丁腈橡胶的软质硫化胶最宜硫黄用量为份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量~2份；丁腊-26,硫用量~份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD,TRA,TRT用量~份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。
橡胶的硫化工艺
橡胶的硫化工艺 一、实验目的 1、掌握硫化的本质和影响硫化的因素。 2、掌握硫化条件的确定和实施方法。 3、掌握平板硫化机的操作方法。 4、了解硫化设备之一平板硫化机的结构。 二、实验原理 硫化是在一定温度、时间和压力下，混炼胶的线型大分子进行交联，形成三维网状结构的过程。硫化使橡胶的塑性降低，弹性增加，抵抗外力变形的能力大大增加，并提高了其他物理和化学性能，使橡胶成为具有使用价值的工程材料。 硫化是橡胶制品加工的最后一个工序。硫化的好坏对硫化胶的性能影响很大，因此，应严格掌握硫化条件。 1．硫化机两热板加压面应相互平行。 2．热板采用蒸汽加热或电加热。 3．平板在整个硫化过程中，在模具型腔面积上施加的压强不低于3.5MPa。 4.无论使用何种型号的热板，整个模具面积上的温度分布应该均匀。同一热板内各点间及各点与中心点间的温差最大不超过1℃；相邻二板间其对应位置点的温差不超过1℃。在热板中心处的最大温差不超过±0.5℃。 技术规格 最大关闭压力 200吨 柱塞最大行程 250毫米 平板面积 503毫米×508毫米 工作层数两层 总加热功率 27千瓦 1－机座2－油箱和油泵 3－控制阀4－液压控制面板 5压力表 6立柱 7上横梁 8上加热平板9下加热平板 10－电热线管 11－配电柜 12－移动平台和下加热平板 13－柱塞
橡胶包辊后，按下列一般的顺序加料：橡胶、再生胶、各种母炼胶→固体软化剂（如较难分散的松香、硬脂酸、固体古马隆树脂等）→小料（促进剂、活性剂、防老剂）→补强填充剂→液体软化剂→硫黄→超促进剂→薄通→倒胶下片。 三、实验设备及材料 平板硫化仪XK–160型双辊开炼机天然橡胶高耐磨炭黑氧化锌升华硫 四、实验内容及步骤 1、实验步骤 1 检查机器的油箱油位高低和导向部分润滑状况，立柱上下两端的螺母是否松动，根据制品硫化工艺条件，调节液压系统的工作压力和热板的加热温度。 2 根据制品硫化压力、模具的承压面积和柱塞的面积确定压力的大小，然后调整压力指针到所需刻度。 3 设置加热温度。 4 启动机器检查运行状况是否正常，包括柱塞升降速度、电接点压力表指示的刻度和压力控制情况、机器的噪音和震动情况。 5 将生产或试验用模具清理后置于热板上进行预热。 6 检查、称量所需半成品或胶料，有压延方向要求需标注压延方向。 7 从热板上取下模具，打开上模，将半成品或胶料加入模具型腔，将上模板放到模具上并置于热板上。注意模具应放置在热板中央位置，防止出现偏载情况。 8 启动油泵电机，升起热板进行合模，在上升之间严禁用手或其他东西触及模型或位于
丁腈橡胶配方分析_分析检测
丁腈橡胶配方分析|分析检测 背景 丁腈橡胶体系 常用配方 一.背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性; 耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料; 禾川化学专业从事丁腈橡胶配方分析、成分分析、配方检测、成分检测，禾川化学是丁腈橡胶企业产品技术革新的风向标；禾川化学通过多年沉积,运用精细化工的复配技术, 做了小试和应用试验, 研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件. 二.丁腈橡胶 2.1丁腈橡胶常见体系 2.1.1硫化体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量1.5 ~2份，硫化促进剂用量可略多于天然橡胶，常用量1 ~3.5份。丁腈橡胶的软质硫化胶最宜硫黄用量为1.5份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量1.75~2份；丁腊-26,硫用量1.5 ~1.75份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量0.5份以一下)高促硫化体系。丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂TMTD , TRA, TRT用量.025~0.5份）与硫黄并用，采取低硫或无硫配合，耐热性优异;硫黄与促进剂DM或CZ并用，胶料强伸性能好，是一种常用的硫化体系；硫黄与一硫化四甲基秋兰姆(如TS)并用，胶料具有较低的压缩永久变形和最小的焦烧倾向。高量秋兰姆类与次磺酰胺类并用或秋兰姆类与噻唑类并用的低硫配方，硫化胶的物理机械性能优异，耐热性良好，压缩永久变形小，并且不易焦烧和喷霜。 为减小永久变形，采用少量硫黄与秋兰姆并用是极其有效的。该配方的特点是永久变形小，但焦烧时间稍短。 硫化活性剂常采用氧化锌和硬脂酸。氧化锌在硫黄硫化和无硫硫化体系中的用量常在1.0~5.0份之间，氧化锌习惯用量5份。硬脂酸用量一般为1.0份。
丁腈橡胶的详细分析
3.9 丁腈橡胶与改性丁腈橡胶 3.9.1 丁腈橡胶概述 丁二烯-丙烯腈橡胶（acrylonitrile-butadiene rubber）是丁二烯与丙烯腈两种单体经乳液聚合而得的共聚物，简称丁腈橡胶（NBR）。NBR于1930年由德国Konrad和Thchunkur研制成功，1937年由德国I.G. Farben公司首先实现了工业化生产。 NBR的丙烯腈含量为15%～53%，分为低腈、中腈、中高腈、高腈、极高腈五个等级。在市售商品中，丙烯腈含量在31%～37%的NBR占总NBR的40%，尤其是丙烯腈含量为33%的NBR居多数[1]。 NBR的基本特点包括[2]： (1)NBR是非结晶性无定型聚合物，生胶强度较低，须加入补强剂才具有使用价值。丙烯腈 质量分数较高的NBR有助于提高硫化胶的强度和耐磨性，但会使弹性下降。 (2)耐油是NBR最突出的特点，NBR含有极性腈基，对非极性或弱极性的矿物油、动植物油、 液体燃料和溶剂等化学物质有良好的抗耐性。丙烯腈质量分数愈高，耐油性愈好。 (3)耐热性优于NR、SBR和CR，可在120℃的热空气中长期使用。 (4)耐寒性、耐低温性较差，丙烯腈质量分数愈高，耐寒性愈差。 (5)气密性较好，在通用橡胶中仅次于IIR。 (6)耐热氧老化、日光老化性能优于NR。 (7)NBR的介电性能较差，属半导体橡胶。 NBR具有二烯类橡胶的通性，可采用与NR、SBR等通用橡胶相同的方法加工成型，常用的硫化体系为硫磺、过氧化物和树脂硫化体系等。 NBR因其优异的耐油性能，广泛用于制备燃料胶管、耐油胶管、油封、动态和静态用密封件、橡胶隔膜、印刷胶辊、胶板、橡胶制动片、胶粘剂、胶带、安全鞋、贮槽衬里等各种橡胶制品，涉及汽车、航空航天、石油开采、石油化工、纺织、电线电缆、印刷和食品包装等诸多领域[1]。 NBR分子主链上存在不饱和双键，影响了它的耐热、耐天侯等化学稳定性。为了使NBR 性能更符合不同用途制品的要求，国内外相继开发出具有特殊性能的NBR新品种，如氢化丁腈橡胶、羧基丁腈橡胶、粉末丁腈橡胶、液体丁腈橡胶等，以及与不同橡胶共混、橡塑并用等来改善丁腈橡胶的综合性能，使得NBR产品系列化、功能化、高档化。 3.9.2 氢化丁腈橡胶 氢化丁腈橡胶（hydrogenated acrylonitrile-butadiene rubber 简称HNBR）是通过氢化丁腈橡胶主链上所含的不饱和双键而制得，又称为高饱和度丁腈橡胶。由于HNBR具有合理的分子结构，因此不仅继承了NBR的耐油、耐磨等性能，而且还具有更优异的耐热、耐氧化、耐臭氧、耐化学品性能，可以与氟橡胶相媲美，在许多方面可取代氟橡胶、CR、NBR等特种橡胶。 从1984年开始，德国Bayer、日本Zeon、加拿大Polysar等公司相继投产HNBR，目前各厂家均有多种牌号的产品。但是由于工业生产HNBR的方法仍存在诸如流程长、成本高等缺
橡胶硫化体系介绍
橡胶常用的硫化体系有： 1.硫磺硫化体系。 2.金属氧化物硫化体系。 3.过氧化物硫化体系。 4.树脂硫化体系。 5.醌肟类硫化体系 6.多元胺硫化体系。 1.硫磺硫化体系可分为： 常规硫化体系：由硫磺和少量促进剂等配合剂组成，以多硫键交联为主。耐高温性能较差，压缩永久变形大，过硫后易出现返原现象，但耐屈挠疲劳行较好、机械强度较高，胶料及制品不易喷霜。 有效、半有效硫化体系：硫磺用量一般在份以下，常用量为份，配合较大量的促进剂，需要较长的焦烧时间（超速促进剂与后效性并用），活性剂应使用足量的硬脂酸（1-8份）。几乎没有硫化返原现象，，硫化均匀性好，耐热性好，压缩变形低，生热小。缺点为抗屈挠疲劳性差，易发生喷霜现象。采用高TMTD的有效硫化体系配方虽然使用广泛，但加工稳定性差，切喷霜严重。 2.金属氧化物硫化体系：优点是硫化胶硬度和拉伸强度较高，并用环氧树脂后，可提高硫化胶的耐热性和动态性能。常用的有氧化
锌、氧化镁、氧化钙、氢氧化钙等。氧化锌容易焦烧，加SA后可稍缓和焦烧倾向。氧化镁和氧化钙焦烧倾向较小，并以氢氧化钙最好。氧化镁用量以稍多为宜，增加用量可提高胶料硫化速度，并提高硫化胶强度和硬度。缺点是生热大，耐屈挠性能差。 3.过氧化物类硫化体系：优点是压缩永久变形低，耐热耐寒性良好，胶料硫化时间短，不污染金属，便于制得透明橡胶。缺点是一般不能用于热空气硫化，撕裂性能较差。可分为①简单型：硫化体系只有有机过氧化物，或包括防焦剂。该体系优点为硫化胶的压缩变形小，缺点是硫化过程中焦烧可控程度低，几乎不存在硫化诱导期②后效性：该体系硫化组分由过氧化物、活性剂和防焦剂组成。特点是为可控制焦烧时间，又不影响硫化效率。硫化特性与后效性硫磺硫化体系相似，过氧化物硫化体系温度系数比硫磺硫化体系高。温度每提高10度，硫化速度约提高两倍。（硫磺硫化体系提高一倍）焦烧性能亦是如此。 4.树脂类硫化体系：特点是形成热稳定较高的C-C键和醚键交联。能提高硫化胶的耐热、耐屈挠性能，硫化时几乎没有硫化返原现象。硫磺、促D、DM、TMTD、CZ及胺类防老剂都会降低其硫化效率。以胺类防老剂和促D影响最为严重。该体系中用酚类防老剂为佳。 环氧树脂硫化剂对含羧基的橡胶和CR有较好的硫化效果，硫化胶具有良好的耐屈挠性，生热小，与黄铜粘接性能好，但耐老化性能较差。硫化CR时，最宜用量为8-9份，用ZNO活化。
硅橡胶概述
硅橡胶 硅橡胶件 硅橡胶（英文名称：Silicone rubber），分热硫化型（高温硫化硅胶HTV）、室温硫化型（RTV），其中室温硫化型又分缩聚反应型和加成反应型。高温硅橡胶主要用于制造各种硅橡胶制品，而室温硅橡胶则主要是作为粘接剂、灌封材料或模具使用。热硫化型用量最大，热硫化型又分甲基硅橡胶（MQ）、甲基乙烯基硅橡胶（VMQ，用量及产品牌号最多）、甲基乙烯基苯基硅橡胶PVMQ（耐低温、耐辐射），其他还有睛硅橡胶、氟硅橡胶等。 医疗领域 概述 在众多的合成橡胶中，硅橡胶是在其中的佼佼者。它具有无味无毒，不怕高温和抵御严寒的特点，在三百摄氏度和零下九十摄氏度时“泰然自若”、“面不改色”，仍不失原有的强度和弹性。硅橡胶还有良好的电绝缘性、耐氧抗老化性、耐光抗老化性以及防霉性、化学稳定性等。由于具有了这些优异的性能，使得硅橡胶在现代医学中广泛发挥了重要作用。近年来，由医院、科研单位和工厂共同协作，试制成功了多种硅橡胶医疗用品。 医疗用品 硅橡胶防噪音耳塞：佩戴舒适，能很好的阻隔噪音，保护耳膜。 硅橡胶胎头吸引器：操作简便，使用安全，可根据胎儿头部大小变形，吸引时胎儿头皮不会被吸起，可避免头皮血肿和颅内损伤等弊病，能大大减轻难产孕妇分娩时的痛苦。 硅橡胶人造血管：具有特殊的生理机能，能做到与人体“亲密无间”，人的机体也不排斥它，经过一定时间，就会与人体组织完全结合起来稳定性极为良好。
硅橡胶鼓膜修补片：其片薄而柔软，光洁度和韧性都良好。是修补耳膜的理想材料，且操作简便，效果颇佳。 此外还有硅橡胶人造气管、人造肺、人造骨、硅橡胶十二指肠管等，功效都十分理想。 硅橡胶介绍 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但非常适用于许多特定的场合。 值得一提的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内外都有专门的医用级硅橡胶。 硅橡胶主要品种 概述 硅橡胶主要分为室温硫化硅橡胶，高温硫化硅橡胶。因此，室温硫化硅橡胶按成分、硫化机理和使用工艺不同可分为三大类型，即单组分室温硫化硅橡胶、双组分缩合型室温硫化硅橡胶和双组分加成型室温硫化硅橡胶。这三种系列的室温硫化硅橡胶各有其特点：单组分室温硫化硅橡胶的优点是使用方便，但深部固化速度较困难；双组分室温硫化硅橡胶的优点是固化时不放热，收缩率很小，不膨胀，无内应力，固化可在内部和表面同时进行，可以深部硫化；加成型室温硫化硅橡胶的硫化时间主要决定于温度。 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶 （简称甲基硅橡胶）：
硅橡胶性能
置：新塑化城 > 行业资讯 > 行业频道 > 橡胶 > 硅橡胶性能概述与配合 来源:中国化工信息网 2007年7月23日 自从1942年道康宁公司将硅橡胶工业化之后，现在已经出现许多经过改进的硅橡胶产品。并且，随着品种的增加，基于硅橡胶的新产品开发也取得了长足的进步。 由于硅橡胶具有独特的化学组成，不同种类的硅橡胶被广泛应用于如洗发剂、速溶咖啡的外包装、医用试管和鱼饵盒的自动垫圈等日常用品上。而且，硅橡胶可以在极限温度范围内保持柔韧性，其它合成聚合物就没有这种特性。 1 硅橡胶基本情况 1.1 基本结构 像丁腈橡胶(NBR)、丁苯橡胶(SBR)、异戊二烯橡胶(IR)和天然橡胶(NR)等碳-碳键的聚合物，其分子链上存在不饱和键，但硅橡胶是通过重复转换硅原子和氧原子的排列而成链的，在其主链上没有不饱和键。对有机聚合物来讲，不饱和键是其硫化的化学活性区域，并且该区域会由于紫外线、臭氧、光照和热量的作用而降解。 硅-氧键的高键能，完全饱和的基本结构以及过氧化物硫化是保持硅橡胶良好耐热和耐天候性能的关键所在。除了更高的键能，对于碳原子而言，更大的硅原子也提供了更大的自由空间，使硅橡胶玻璃化温度低，透气性能更好。由于应用上的不同，透气性能可能是优点亦有可能是缺点。 1.2 硅橡胶的合成 硅橡胶合成的简要过程是：砂石或二氧化硅还原为单体硅→于300%温度下，以铜作催化剂，硅与甲基氯化物相互作用→形成甲基氯化硅的混合物(一元、二元或三元)→通过蒸馏分离出二甲基氯化硅→二甲基氯化硅水解成硅烷又迅速合成为线型或环型硅氧烷→线型硅氧烷在氢氧化钾(KOH)的帮助下，形成四元双甲基环状体(D4)→在KOH存在下，D4聚合，链终止导致过程的完成。 1.3 硅氧烷的硫化 硅氧烷一般使用过氧化物硫化，以优化其耐高温能力。硅氧烷中含的乙烯基可被硫黄硫化，但硫键的低热敏性导致硅橡胶的热稳定性能容易受到破坏。 铂硫化体系也是硅橡胶硫化常用的，带来的性能包括：低挥发性、紧密的表面硫化、在任何介质中的超快硫化，铂硫化体系具有比传统过氧化硫化对应物略低的热稳定性能。 表1 用于海绵状或紧密状硅氧烷硫化的过氧化物 种类总体硫化温度/℃可应用的硫化介质 2,4-二氯苯甲酰104-121热空气、液体床硫化介质(熔盐)、玻璃细珠 苯116-138模压、蒸汽、液体床硫 企业投 稿热线 0512- 52683339 cpi360@126.c om 如果您有塑化相关文章，欢迎给我们投稿！

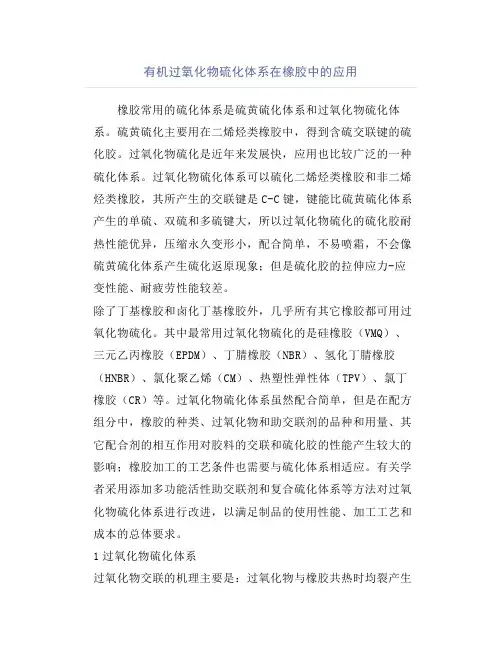

橡胶硫化体系[1]
硫化是胶料通过生胶分子间交联，形成三维网络结构，制备硫化胶的基本过程。不同的硫化体系适用于不同的生胶。 尽管阐述弹性体硫化的文献数量众多，但有关橡胶硫化的研究仍在深入持久地进行。研究的目的主要是改进硫化胶的力学性能及其它性能，简化及完善工艺过程，降低硫化时有害物质的释放等等。为了评估近年来的有关硫化的新的见解，首先有针对性地简述当前使用的硫化体系。 传统的硫化体系 一、不饱和橡胶通常使用如下几类硫化体系。 1.以硫黄，有机二硫化物及多硫化物、噻唑类、二苯胍类，氧化锌及硬脂酸为主的硫化剂。这是最通用的硫化体系。但所制得的硫化胶的耐热氧老化性能不高。 2.烷基酚醛树脂。 3.多卤化物(如用于聚丁二烯橡胶、丁苯橡胶及丁腈橡胶的六氯乙烷)、六氯-对二甲苯。 4.双官能试剂[如醌类、二胺类、偶氮及苯基偶氮衍生物(用于丁基橡胶及乙丙橡胶)等]。 5.双马来酰亚胺，双丙烯酸酯。两价金属的丙烯酸酯(甲基丙烯酸酯)、预聚醚丙烯酸酯。 6.用于硫化饱和橡胶的有机过氧化物。 二、饱和橡胶硫化不同种类的饱和橡胶时，可使用不同的硫化体系。例如，硫化三元乙丙橡胶时，使用有机过氧化物与不饱和交联试剂，如三烯丙基异氰脲酸酯(硫化剂TAIC)。 三、硫化硅橡胶时也可使用有机过氧化物。乙烯基硅橡胶硫化时可在催化剂(Pt)参与条件下进行。 四、含卤原子橡胶或含功能性基团的橡胶聚氯丁二烯橡胶、氯磺化聚乙烯及氯化丁基橡胶等是最常用的含氯橡胶。 硫化氯丁橡胶通常采用ZnO与MgO的并用物，以乙撑硫脲(NA-22)、二硫化秋兰姆、二-邻-甲苯基二胍(促进剂BG)及硫黄作硫化促进剂。 五、硫化氯磺化聚乙烯时可使用如下硫化体系。 1.氧化铝、氧化铅和氧化镁的并用物，以及氧化镁和季戊四醇酯，以四硫化双五甲撑秋兰姆(促进剂TRA)及促进剂DM作硫化促进剂。
耐高温双组分缩合型室温硫化硅橡胶硫化体系的研究
耐高温双组分缩合型室温硫化硅橡胶硫化体系的研究 研究了正硅酸乙酯、硅氮烷化合物（KH-CL）以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶适用期、完全硫化时间、力学性能和耐高温性能的影响。结果表明，通过正硅酸乙酯/KH-CL并用可以得到工艺性能好（适用期长、完全硫化时间短）的缩合型RTV-2硅橡胶；以0.5份二月桂酸二丁基锡为催化剂、3份正硅酸乙酯和1份KH-CL的混合物为交联剂得到的缩合型RTV-2硅橡胶兼具良好的工艺性能、粘接性能和抗高温密闭降解性能。 标签：正硅酸乙酯；KH-CL；缩合型RTV硅橡胶 缩合型室温硫化（RTV）硅橡胶按产品形态可分为单组分和双组分两种类型。双组分缩合型室温硫化（RTV-2）硅橡胶主要特点是硫化时不放热、不吸热、不膨胀、收缩小、硫化交联反应可以在内部和表面同时发生，并可以进行深部硫化。因此，缩合型RTV-2硅橡胶在建筑、汽车、电子电器、机械、化工、轻工等领域获得广泛应用[1]。 当前，采用正硅酸乙酯作交联剂的脱醇型RTV-2硅橡胶，在密闭状态下受热（约200 ℃以上），其主链结构易发生断裂降解，出现硫化“返原”发粘现象，完全失去弹性。而采用硅氮烷化合物（KH-CL）作交联剂的脱氨型RTV-2硅橡胶，在350 ℃仍能有效抑制硅橡胶主链结构发生断裂降解，消除硫化“返原”发粘现象，且具有优异的粘接性能、耐热空气老化和抗高温密闭降解性能[2～6]。 但采用KH-CL作交联剂的脱氨型RTV-2硅橡胶也存在明显的缺点，如KH-CL的价格昂贵、完全硫化时间长等。为此，本文采用正硅酸乙酯和KH-CL 并用的硫化体系，研究了正硅酸乙酯、KH-CL以及正硅酸乙酯和KH-CL并用比例对缩合型RTV-2硅橡胶性能的影响。 1 实验部分 1.1 主要原料 端羟基液体甲基硅橡胶（107生胶），5 000 mPa·s，江西星火有机硅厂；硅烷改性气相法白炭黑，自制；硅微粉，800目，工业品，江西省地矿非金属公司粉体材料厂；氧化铁，工业品，上海一品国际颜料有限公司；硅氮烷化合物（KH-CL），工业品，中国科学院化学研究所；正硅酸乙酯和二月桂酸二丁基锡，化学纯，北京化学试剂有限公司；NJD-6粘接底涂，自制。 1.2 仪器设备 三辊研磨机，SG150，秦皇岛市抚宁机械化工厂；平板压机，YX-50，上海伟力机械厂；恒温恒湿箱，250B，施都凯仪器设备（上海）有限公司；热老化烘箱，XMTA-700P，银河仪器厂；电子拉力试验机，T2000，北京市友深电子仪
室温硫化液体硅橡胶及其应用
室温硫化液体硅橡胶及应用 一、有机硅产品的性能及用途 通常所说的有机硅产品，是指聚硅氧烷而言。Silicone以前的中文译法为“硅酮”，实际上这些材料中没有可分离和可鉴定的、稳定的硅酮基，也不是由含硅酮基的单体聚合而成。因此，Silicone准确的中文名称应该是“聚硅氧烷类产品”。如聚硅氧烷油，简称硅油；聚硅氧烷橡胶，简称硅橡胶；聚硅氧烷树脂，简称硅树脂。 1.有机硅产品的基本结构单元是硅-氧链节–Si(R)2-O-，与硅原子的余键相连的是各种有机基团。从结构上看，这一类化合物属于半无机、半有机结构的高分子化合物，兼具有机和无机聚合物的特性，因此在性能上有许多独特之处。与其它高分子合成材料相比，有机硅产品最突出的性能是：优良的耐温特性、电绝缘性、耐候性、生理惰性和低表面张力。 A.耐温性：一般高分子合成材料大多是以碳-碳（C-C）键为主链结构，而有机 硅产品是以硅-氧键（Si-O）键为主链结构。硅-氧键的键能504KJ/mol比碳- 碳键的键能345KJ/mol要高出很多，所以有机硅材料的热稳定性较其它高分 子材料高，使用温度＞180℃，有些硅树脂使用温度高达500℃以上。燃烧时 生成不燃的二氧化硅而自熄，释放出二氧化碳和水，毒性很低。有机硅材料 既可以耐高温，也可以耐低温（通常情况下为-60℃）。更可贵的是其化学性 能和物理机械性能随温度变化很小，这与有机硅材料分子易挠曲的螺旋状结 构有关。螺旋结构的伸展消除了分子间距离的变化，使分子间平均距离只受 温度变化的轻微影响，因此各项性能基本无太大变化。 B.耐候性：有机硅材料的主链为－Si（R）2－O－Si（R）2－，无双键存在，因 此不易被紫外光和臭氧所分解。硅-氧键的键长大约是碳-碳键键长的1.5倍， 因此相比其它高分子合成材料有机硅材料具有更好的耐候性和耐辐照能力。 C.电绝缘性：有机硅材料的电绝缘性能在绝缘材料中名列前茅，其电气性能受 温度和频率的影响很小，因此是一种稳定的电绝缘材料，被广泛应用于电子 电气工业。在恶劣温度环境和满负荷工作的条件下具有极高的可靠性。绝缘 材料根据热稳定性可分为7级，Y、A、E、B、F、H、C，有机硅材料可用 作H级电气绝缘材料，工作温度180℃。 D.生理惰性：从生理学角度看，有机硅材料是已知的最无活性的化合物之一， 它们十分耐生物老化，目前的所有微生物或生物学过程都不能新陈代谢有机 硅材料。有机硅材料对人体基本无害，对环境也基本没有不良影响。 E.低表面张力（以二甲基硅油为例）：高分子聚合物主链的柔顺性通常由围绕 主键旋转的能量来衡量。在PVC中，围绕C-C键旋转所需能量为13.76KJ/mol； 在PTFE中，这个能量为19.6KJ/mol；而在二甲基硅油中几乎是零。这表明 硅油的旋转实际上是自由的。优异的柔顺性使得硅油分子间作用力比碳氢化 合物要低得多，因此硅油比同摩尔质量的碳氢化合物（如矿物油）粘度低，
硅橡胶的研究进展 综述
硅橡胶的应用及发展前景 摘要：由于硅橡胶本身具有耐高低温、耐老化、透明度高、生理惰性、与人体组织和血液不粘连、生物适应性好、无毒、无味、不致癌等一系列优良的特性，所以硅橡胶在各个领域有着广泛的应用。本文简要介绍了硅橡胶的种类、不同制备方法的反应机理、最新的研究进展及其应用。 关键字：硅橡胶；应用；加成；缩合；氧化；分类 硅橡胶为一特种合成橡胶，它是由二甲基硅氧烷单体及其它有机硅单体，在酸或碱性催化剂作用下聚合成的一类线型高聚物(生胶)，经过混炼、硫化，可以相互交联成为橡胶弹性 体，其基本结构链，表示通式： 硅橡胶的性能特点如下： （1）物理机械性能：硅橡胶在室温下物理机械性能比其他橡胶低，但在150℃高温以上其物理机械性能高于其他橡胶，一般硅橡胶除弹性较好以外，拉伸强度、伸长率、撕裂强度都很差。 （2）耐高低温性能：硅橡胶可在-100℃-250℃长期使用，若适当配合的乙烯基硅橡胶可在250℃下工作数千小时，300℃下工作数百小时。热空气老化后仍能保持橡胶特性，低苯基硅橡胶的玻璃化转变温度为-140℃，其硫化胶在-70℃-100℃下仍具有弹性，硅橡胶可耐数千度的瞬时高温。 （3）优异的耐臭氧老化、热氧老化、光老化和气候老化性能：硅橡胶硫化胶在自由状态下室外暴晒数千年后性能无显著变化。 （4）优良的电绝缘性能：硅橡胶硫化胶在受潮、遇水和温度升高时的电绝缘性能变化很小。 （5）特殊的表面性能：硅橡胶是疏水的，对许多材料不粘可起隔离作用。 （6）优异的生理惰性：硅橡胶无水、无毒，对人体无不良影响，具有良好的生物医学性能。 （7）良好的透气性：硅橡胶的透气率较普通橡胶大数十至数百倍，而且对不同气体的
硅橡胶配方以硫化工艺
硅橡胶常用硫化剂 硫化剂结构式简称用量，份硫化温度℃用途过氧化苯甲酰硫化剂BP 4～6① ～2②110～135 通用型、模压、蒸 汽连续硫化、粘合 2，4-二氯过氧化苯甲酰硫化剂DCBP 4～6① ～2② 100～120 通用型、热空气硫 化、蒸汽连续硫化、 模压 过苯甲酸叔丁酯硫化剂TBPB ～135～155 通用型、海绵、高 温硫化用 过氧化二叔丁基硫化剂DTBP ～160～180 乙烯基专用、模压、 厚制品、炭黑胶料 过氧化二异丙苯硫化剂DCP ～150～160 乙烯基专用、模压、 厚制品、炭黑胶料、 蒸汽硫化、粘合 2，5-二甲基地，5-二叔丁基过氧化已烷硫化剂 DBPMH（双2， 5） ～160～170 乙烯基专用、模压、 厚制品、炭黑胶料 ②乙烯基硅橡胶硫化剂BP膏状物用量（膏状物内含硫化剂BP为50%）。
硅橡胶常用补强剂的用量和性能 类别名称 用量，份（重量，以 100生胶计） 硫化胶性能 拉伸强度，MPa (kgf/cm2）扯断伸长率，% 补强填充剂气相白炭黑 沉淀白炭黑 处理白炭黑 乙炔炭黑 30～60 40～70 40～80 40～60 ～ (40～90) ～ (30～60) ～(70～140) ～ (40～60) 200～600 200～400 400～800 200～350 弱补强填充剂硅藻土 钛白粉 石英粉 碳酸钙 氧化锌 氧化铁 50～200 50～300 50～150 ～ (30～60) ～ (15～35) — ～ (30～40) ～ (15～35) ～ (15～35) 75～200 300～400 — 100～300 100～300 100～300
丁腈橡胶改性,性能改进及研究进展
丁腈橡胶配方设计，性能改进及生产工艺 1 背景 丁腈橡胶是由丁二烯和丙烯腈经乳液聚合法制得的，丁腈橡胶主要采用低温乳液聚合法生产，耐油性极好，耐磨性较高，耐热性较好，粘接力强。丁腈橡胶具有优良的耐油性,其耐油性仅次于聚硫橡胶和氟橡胶，并且具有的耐磨性和气密性;耐热性优于丁苯橡胶、氯丁橡胶，可在120℃长期工作。气密性仅次于丁基橡胶。丁腈橡胶的性能受丙烯腈含量影响，随着丙烯腈含量增加拉伸强度、耐热性、耐油性、气密性、硬度提高，但弹性、耐寒性降低。其缺点是耐低温性差、耐臭氧性差，电性能低劣，弹性稍低;并且不耐臭氧及芳香族、卤代烃、酮及酯类溶剂，不宜做绝缘材料。 禾川化学是一家专业从事橡胶产品配方分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，做了小试和应用试验，研制了一种新型丁腈橡胶配方技术;丁腈橡胶主要用于制作耐油制品，如耐油管、胶带、橡胶隔膜和大型油囊等，常用于制作各类耐油模压制品，如O形圈、油封、皮碗、膜片、活门、波纹管等，也用于制作胶板和耐磨零件。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2 丁腈橡胶
2.1丁腈橡胶常见体系 2.1.1硫化体系 丁腈橡胶主要采用硫黄和含硫化合物作为硫化剂，也可用过氧化物或树脂等进行硫化。由于丁腈橡胶制品多数要求压缩永久变形小，因此多采用低硫和含硫化合物并用，单用含硫化合物(无硫硫化体系)或过氧化物作硫化剂。硫黄-促进剂体系是丁腈橡胶应用最广泛的硫化体系。硫黄可使用硫黄粉，也可使用不溶性硫黄。由于硫黄在丁腈橡胶中的溶解度比天然橡胶低，所以应注意控制用量。硫黄用量增加，定伸应力、硬度增大，耐热性降低，但耐油性稍有提高，耐寒性变化不大。一般软质橡胶由于丁腈橡胶不饱和度低于天然橡胶，所需硫的用量可少些，一般用量1.5~2份，硫化促进剂用量可略多于天然橡胶，常用量1~3.5份。丁腈橡胶的软质硫化胶最宜硫黄用量为1.5份左右。不同丙烯腈含量的丁腈橡胶所需硫黄用量也不同，当丙烯腈含量高，而丁二烯相对含量低时，由于减少了不饱和度，所需硫黄用量可酌量减少。如丁腈-18,硫用量1.75~2份；丁腊-26,硫用量1.5~1.75份，具有良好的综合性能。低硫配合可提高硫化胶的耐热性，降低压缩永久变形及改善其他性能，因此丁腈橡胶常采用低硫(硫黄用量0.5份以一下)高促硫化体系。 丁睛橡胶使用的促进剂主要是秋兰姆类和噻唑类，其中秋兰姆类促进剂的硫化胶特性较好，特别是压缩永久变形性良好，而且加工安全，故应用更为普遍。此外还使用次磺酰胺类促进剂。胺类和胍类促进剂常作为助促进剂使用。硫黄与不同促进剂并用具有不同的性能，例如用二硫化秋兰姆(如促进剂
橡胶的硫化体系
第二章橡胶的硫化体系 硫化是橡胶制品加工的主要工艺过程之一，也是橡胶制品生产中的最后一个加工工序。在这个工序中，橡胶要经历一系列复杂的化学变化，由塑性的混炼胶变为高弹性的交联橡胶，从而获得更完善的物理机械性能和化学性能，提高和拓宽了橡胶材料的使用价值和应用范围。因此，硫化对橡胶及其制品的制造和应用具有十分重要的意义。 本章要求： 1．掌握硫化概念、硫化参数（焦烧、诱导期、正硫化、硫化返原）、喷霜等专业术语。 2．掌握硫化历程、各种硫化剂、促进剂的特性； 3．掌握硫化体系与硫化胶结构与性能的关系、硫化条件的选取与确定。 4．了解各种硫化体系的硫化机理、硫化工艺及方法。 本章主要参考书： 橡胶化学（王梦蛟译）、橡胶化学与物理、橡胶工业手册（2、3分册） §1 绪论 一．硫化发展概况 1839年，美国人Charles Goodyear发现橡胶和硫黄一起加热可得到硫化胶； 1844年，Goodyear又发现无机金属氧化物（如CaO、MgO、PbO）与硫黄并用能够加速橡胶的硫化，缩短硫化时间； 1906年，使用了有机促进剂苯胺。Oenslager发现在硫化性能最差的野生橡胶中添加苯胺后，可使其性能接近最好的巴拉塔胶。 NR+S+PbO+苯胺——→硫化速度大大加快，且改善硫化胶性能； 1906-1914年，确定了橡胶硫化理论，认为硫化主要是在分子间生成了硫化物； 1920年，Bayer发现碱性物有促进硫化作用； NR+S+ZnO+苯胺——→ 1921年，NR+S+ZnO+硬脂酸+苯胺——→ 同年又发现了噻唑类、秋兰姆类促进剂，并逐渐认识到促进剂的作用，用于橡胶的硫化中。在此之后又陆续发现了各种硫化促进剂。 硫黄并非是唯一的硫化剂。 1846年，Parkes发现SCl的溶液或蒸汽在室温下也能硫化橡胶，称为“冷硫化法”； 1915年，发现了过氧化物硫化； 1918年，发现了硒、碲等元素的硫化； 1930年，发现了低硫硫化方法； 1940年，相继发现了树脂硫化和醌肟硫化； 1943年，发现了硫黄给予体硫化； 二战以后又出现了新型硫化体系，如50年代发现辐射硫化；70年代脲烷硫化体系；80年代提
