ospf特殊区域
OSPF(stub,totally nssa,virtual-link)
实验目的：1、配置stub,totally nssa和虚链路
2、熟悉stub，totally nssa和虚链路的作用
实验拓扑1：
实验拓扑2（加入Area 3）：
实验步骤：
加入Area 3之前（拓扑1），配置如“ospf-LSA”的ospf配置+重分布（ospf和eigrp的重分布）。在区域2配置totally NSSA
R3
R3(config)#router ospf 110
R3(config-router)#area 2 nssa no-redistribution no-summary
R3(config-router)#exit
R3(config)#^Z
R3#wr
Building configuration...
[OK]
R4
R4(config)#router ospf 110
R4(config-router)#area 2 nssa
R4(config-router)#exit
*Mar 1 00:56:06.683: %OSPF-5-ADJCHG: Process 110, Nbr 33.33.33.33 on Serial0/0 from LOADING to FULL, Loading Done
R4(config)#^Z
R4#wr
Building configuration...
*Mar 1 00:56:13.523: %SYS-5-CONFIG_I: Configured from console by console[OK]
totally NSSA配置后，LSA信息显示如下
R1的5类和7类LSA被过滤。
R2的5类和7类LSA被过滤。
R3的5类和7类LSA被过滤，且区域2中有一条3类默认。
（注：此时R3路由表中没有3类默认）
R4的5类和7类LSA被过滤，且区域2中有一条3类默认（来自33.33.33.33）。
（注：R4路由表中有3类默认）
加入Area 3（拓扑2），在区域3 配置stub
R6
R6(config)#interface s0/0
R6(config-if)#ip address 14.1.1.1 255.255.255.252
R6(config-if)#no shut
R6(config-if)#exit
R6(config)#interface l0
R6(config-if)#ip address 6.6.6.6 255.255.255.0
R6(config-if)#exit
R6(config)#router ospf 100
R6(config-router)#router-id 66.66.66.66
R6(config-router)#network 6.6.6.0 0.0.0.255 area 3
R6(config-router)#network 14.1.1.0 0.0.0.3 area 3
R6(config-router)#exit
R6(config)#^Z
R6# R6#wr
*Mar 1 00:08:39.131: %SYS-5-CONFIG_I: Configured from console by consolewr Building configuration...
[OK]
R6(config)#router ospf 100
R6(config-router)#area 3 stub
R6(config-router)#exit
R6(config)#^Z
R6#wr
Building configuration...
*Mar 1 00:11:43.679: %SYS-5-CONFIG_I: Configured from console by console[OK] R1
R1(config)#interface s1/0
R1(config-if)#ip address 14.1.1.2 255.255.255.252
R1(config-if)#no shut
R1(config-if)#exit
R1(config)#router ospf 110
R1(config-router)#network 14.1.1.0 0.0.0.3 area 3
R1(config-router)#exit
R1(config)#^Z
R1#wr
Building configuration...
[OK]
R1(config)#router ospf 110
R1(config-router)#area 3 stub
R1(config-router)#exit
R1#wr
Building configuration...
*Mar 1 00:14:32.315: %SYS-5-CONFIG_I: Configured from console by console[OK] 配置virtual-link
R1
R1(config)#router ospf 110
R1(config-router)#area 1 virtual-link 22.22.22.22 (目标router ID)
R1(config-router)#exit
R1(config)#^Z
R1#wr
Building configuration...
[OK]
R2
R2(config)#router ospf 110
R2(config-router)#area 1 virtual-link 11.11.11.11(目标router ID)
R2(config-router)#^Z
R2(config-router)#exit
R2(config)#^Z
R2#wr
Building configuration...
*Mar 1 01:13:36.663: %SYS-5-CONFIG_I: Configured from console by console[OK] 检验虚链路畅通与否(ping回环口):
R6
区域3的stub和virtual-link配置后LSA信息如下: R1的5类7类被过滤，且有一条3类的默认路由。
R1路由表
R6的5类7类被过滤，且有一条来自11.11.11.11的3类的默认路由。
R6路由表
R2的5类7类被过滤，区域0的3类1.1.1.1和10.1.1.0，6.6.6.6和14.1.1.0来自于11.11.11.11，
这是加入区域3，建立虚链路之后R1作为ABR，因此会有这样一条信息。区域0的1类有一条11.11.11.11来自于11.11.11.11。在区域1的3类6.6.6.6和14.1.1.0来自于11.11.11.11，也是由于建立了虚链路的结果。4类多了一条33.33.33.33来自于11.11.11.11。
R3的5类和7类LSA被过滤，区域0的1类11.11.11.11来自于本身，3类1.1.1.1，6.6.6.6，10.1.1.0和14.1.1.0来自于11.11.11.11，这也是建立了虚链路的结果。
R4的5类和7类LSA被过滤，没有4类LSA。
实验中要注意的问题:
1、在此实验中,建立虚链路时,使用的router ID(22.22.22.22和11.11.11.11)为目标routerID。
2、TotallyNSSA在区域2，R3和R4上面配置。
3、如果用NSSA,要在链接外网的路由器上面下放7类默认。
4、在实验中，使用stub之前使用了totally NSSA，那么5类LSA 在区域2(R4)就已经被过滤；
5、7类LSA的是通过ASBR生成的（来自于外部），会出现ospf数据库中有7类,而路由表中没有的情况，是正常的，不然的话R3哪来的7类。
6、下放的3类默认只下放到本区域内。
7、virtual-link之间（R1与R2之间）不允许stub，stub也不能在virtual-link中跨物理区域设置（eg：R6 ospf进程#area 3 stub，R2ospf 进程#area 3 stub），如此，R6不通。（R6的stub 可以设置在区域1中，R2的stub可以设置在区域3中，但这样不构成ospf stub，在ospf中，stub是区域概念，stub 要配置在同一区域）。除了用virtual-link，还有另外一种方法：tunnel，不同的是tunnel要有源和目的，还要选择模式，之后给tunnel配上IP地址，宣告到相应区域。
实验总结：除了stub和totallyNSSA，还有另外两种特殊区域，归纳如下
检验用到的命令：show ip interface brief查看接口状态
show ip ospf neighbor 查看ospf 邻居
show ip ospf neighbor detail 查看ospf 邻居的详细信息 show cdp neighbors 查看邻居（设备）
show cdp neighbors detail 查看邻居详细信息（设备）show ip route 查看路由表
show ip route ospf 查看ospf 路由表
show ip ospf database 查看ospf LSA信息
show ip ospf database router 查看ospf LSA详细信息
思科OSPF的多区域配置及优化
思科OSPF的多区域配置及优化 实验拓扑如上图所示 各路由器配置接口IP地址，并均启用环回口，各路由器启用如图中的路由协议 更改R3、R4的接口优先级为0，使得R2成为DR 在R5上启用多个环回口，用于做路由汇总，配置如下： Loopback0 5.5.5.5 Loopback1 172.5.1.1
Loopback2 172.5.2.1 Loopback3 172.5.3.1 在R9上启用多个环回口，用于做路由汇总，配置如下： Loopback0 9.9.9.9 Loopback1 172.16.1.1 Loopback2 172.16.2.1 Loopback3
172.16.3.1 在R8上将EIGRP10的路由重发布到OSPF中，配置如下： router ospf 10 log-adjacency-changes redistribute eigrp 10 metric-type 1 subnets 在R8上使用ip default-network命令，给EIGRP10添加默认路由，配置如下： interface Loopback1 ipaddress 192.168.8.1 255.255.255.0 router eigrp 10
network 192.168.8.0 //将环回口所在的主类网段宣告进EIGRP中network 192.168.89.0 noauto-summary ip default-network 192.168.8.0 指定环回口所在网段为默认路由 在R4上将RIP的路由重发布到OSPF中，配置如下：router ospf 10
OSPF LSA的7种类型及特殊区域和路由表详解
始发路由器内容泛洪区域Link State ID 在OSPF数据库中的名字 1 Router LSA 每台路由器 链路或接口type 和cost 本区域 始发路由器的 router-id Router Link States 2 Network LSA MA网络中 DR产生 与之相连的路由 器的router-id (包 括DR) 本区域 DR接口上的IP 地址 Net Link States 3 Network Summary LSA ABR 区域外部的目的 地址(到同一目的 中cost最小的)及 到该目的的cost 跨区域Internal网络 Summary Net Link States 4 ASBR Summary LSA ASBR ASBR路由器及 到该路由器的 cost 跨区域 所通告的 ASBR路由器 的router-id Summary ASB Link States 5 AS External LSA ASBR AS外部的目的地 址及其cost AS External网络 Type-5 AS External Link States 7 NSSA External LSA NSSA中的 ASBR AS外部的目的地 址及其cost NSSA External网络 Type-7 AS External Link States Stub area末梢区域（存根区域） 没有4类和5类LSA，ABR下发一条3类0.0.0.0/0默认路由O *IA 配置命令：所有stub区域路由器上 router ospf 1 area 1 stub Totally stub area 没有3、4、5类LSA,ABR下发一条3类0.0.0.0/0默认路由O* IA 配置命令： 区域内部路由器： router ospf 1 area 1 stub ABR路由器： router ospf 1 area 1 stub no-summary //阻挡3类外部汇总路由 area 1 default-cost 10 // 设定下发默认路由的cost值 Not-so-stubby-area(NSSA)非完全末梢区域：既想阻挡LSA5，又想引入外部路由 没有4、5类LSA,外部路由注入NSSA区域里，ASBR产生7类LSA, 7类LSA只能存在于NSSA区域里，若穿越ABR到其他区域 ABR会将其变成5类LSA，NSSA区域的ABR不会下发3类0.0.0.0/0默认路由，可手工配置
实验17 OSPF单区域
OSPF单区域1 实验目的： 能够在单区域环境中配置OSPF路由协议。 2 网络拓扑 3 试验环境： 网络中计算机和路由器的IP地址已经如图配置完成。 4 试验要求 ?在Area0配置OSPF。 ?查看路由表。 ?检查OSPF协议的收敛速度。
5 基本配置步骤 5.1在Router2上 Router>en Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#router ospf 1 Router(config-router)#network 192.168.0.0 0.0.0.3 area 0 Router(config-router)#network 172.16.0.0 0.0.255.255 area 0 Router(config-router)# OR Router(config)#router ospf 1 Router(config-router)#network 192.168.0.1 0.0.0.0 area 0 Router(config-router)#network 172.16.0.1 0.0.0.0 area 0 Router(config-router)# 5.2在Route0上 Router>en Router#config t Enter configuration commands, one per line. End with CNTL/Z. Router(config)#router ospf 1 Router(config-router)#network 192.168.0.0 0.0.0.3 area 0 Router(config-router)#network 192.168.0.4 0.0.0.3 area 0 Router(config-router)#network 192.168.0.12 0.0.0.3 area 0 Router(config-router)#ex 5.3在Router1上 Router>en
H3C常见的OSPF
1. OSPF邻接形成过程？ 互发HELLO包，形成双向通信 根据接口网络类型选DR/BDR 发第一个DBD，选主从 进行DBD同步 交互LSR、LSU、LSack进行LSA同步 同步结束后进入FULL 2. OSPF中承载完整的链路状态的包？LSU 3. 链路状态协议和距离矢量协议的比较？ (1)路由传递方法不同（2）收敛速度不同（3）度量值不同（4）有环无环 （5）应用环境不同（6）有无跳数限制（7）生成路由的算法不同（8）对设备资源的消耗不同 4. OSPF防环措施？ （1）SFP算法无环（2）更新信息中携始发者信息，并且为一手信息（3）多区域时要求非骨干区域，必须连接骨干区域，才能互通路由，防止了始发者信息的丧失，避免了环路。 5. OSPF是纯链路状态的协议吗？ （1）单区域时是纯的链路状态协议，而多区域时，区域间路由使用的是距离矢量算法。6. OSPF中DR选举的意义？DR选举时的网络类型？DR和其它路由器的关系？ （1）提高LSA同步效率。（2）广播型和NBMA要选DR （3）DR与其它路由器为邻接关系。 7. OSPF的NSSA区域和其它区域的区别？ 比普通区域相比：去除了四类五类LSA，增加了七类LSA 和STUB区域相比：他可以单向引入外部路由 8. OSPF的LSA类型，主要由谁生成？ 一类路由器LSA 所有路由器本区域描述直连拓扑信息 二类网络LSA DR 本区域描述本网段的掩码和邻居 三类网络汇总LSA ABR 相关区域区域间的路由信息 四类ASBR汇总LSA ABR 相关区域去往ASBR的一条路由信息 五类外部LSA ASBR 整个AS AS外部的路由信息 七类NSSA外部LSA ASBR 本NSSA区域AS外部的路由信息 9. IBGP为什么采用全互联？不采用全互联怎么部署？ （1）解决IBGP水平分割问题（2）反射器或联盟 10. 路由反射器的反射原则？ （1）客户端的路由反射给所有邻居（2）非客户端的路由反射给客户端（3）只发最优路由（4）两个非客户端路由不能互通（5）反射不改变路由属性 11. OSPF邻居形成过程？ 12. OSPF有几类LSA？ 13. OSPF的NSSA区域与其它区域的通信方法？ 14. PPP协商过程？ 15. OSPF没有形成FULL状态的原因？ （1）HELLO和失效时间不一致（2）接口网络类型不一致（3）区域不一致（4）MA网络中掩码不一致（5）版本不一致（6）认证不通过（7）ROUTER-ID 相同（8）MA网络中优先级都为0 （9）MTU不一致（10）特殊区域标记不一样（11）底层不通（12）NBMA网络中没有指邻居
OSPF路由协议单区域概念及配置
OSPF路由协议单区域概念及配置 知识1：OSPF概述 开放式最短路径优先协议（Open Shortest Path First，OSPF）是基于开放标准的发链路状态路由选择协议 1.OSPF是内部网关路由协议 内部网关路由协议(IGP)：用于在单一自治系统(Autonomous System-AS)内决策路由 自制系统（AS）：执行统一路由策略的一组网络设备的组合 2.OSPF区域 为了适应大型的网络，OSPF在AS内划分多个区域；一定要划分区域0（骨干区域），其他区域必须和区域0相连。 每个OSPF路由器只维护所在区域的完整的链路状态信息 3.链路状态路由协议 OSPF是链路状态路由协议，链路状态路由协议中的路由器了解OSPF网络内的链路状态信息 链路状态路由协议中，直连的路由器之间建立邻接关系，互相“交流”链路信息，来“画”出完整的网络结构 知识2：Router ID Router ID 是在OSPF区域内唯一标识一台路由器的IP地址。 Router ID选取规则 ???首先，路由器选取它所有loopback接口上数值最高的IP地址 ???如果没有loopback接口，就在所有物理端口中选取一个数值最高的IP地址Router ID 不具备强占性，Router ID 只要选定就不会改变，即使是物理接口关闭，Router ID 也不会变，除非重启路由器或进程。 知识3：OSPF的工作过程 邻居列表 ?列出每台路由器全部已经建立邻接关系的邻居路由器 链路状态数据库（LSDB） ?列出网络中其他路由器的信息，由此显示了全网的网络拓扑 路由表 ?列出通过SPF算法计算出的到达每个相连网络的最佳路径 知识4：OSPF邻接关系 邻接关系的建立过程
OSPF多区域原理与配置
OSPF多区域原理与配置 【OSPF三种配置方法】 1、network 192.168.1.0 0.0.0.255 area0 2、network 0.0.0.0 255.255.255.255 area0 3、network 192.168.1.1 0.0.0.0 area0 【OSPF通信量分三类】 域内通信量：LSA1、LSA2 域间通信量：LSA3 外部通信量：LSA4、LSA5、LSA7 a)标准区域允许‘域内’‘域间’及‘外部’通信量。LSA为（1.2.3.4.5） b)末梢区域不允许‘外部’通信量存在，允许‘域内’‘域间’通信量及一条默认路由。LSA为（1.2.3） c)完全末梢只允许‘域内’通信量及一条默认路由。LSA为（1.2） d)非纯末梢不允许其他区域的外部通信量，允许‘域内’‘域间’及‘本区域’外部通信量。LSA为（1.2.3.7） e)完全非纯末梢只允许本区域内部，本区域外部通信量及一条默认路由存
在，不允许区域间及其他区域外部通信量存在。LSA为（1.2.7） 表-LSA类型 一、OSPF的多区域 【使用OSPF协议经常遇到的问题】 ?在大型网络中，网络结构的变化是时常发生的，因些OSPF路由器就会经常运行SPF算法来重新计算路由信息，大量消耗路由器的CPU和内存资源?在OSPF网络中，随着多条路径的增加，路由表变得越来越庞大，每一次路径的改变都使路由器不得不花大量的时间和资源去重新计算路由表，路由器就会越来越低效 ?包含完整网络结构信息的链路状态数据库也会越来越大，这将有可能使路
由器CPU和内存资源彻底耗尽，从而导致路由器的崩溃 【解决OSPF协议的以上问题】 OSPF允许把大型区域划分成多个更易管理的小型区域。这些小型区域可以交 换路由汇总信息，而不是每一个路由的细节 （1）、生成OSPF多区的原因 1、生成OSPF多区域的原因 改善网络的可扩展性 快速收敛 2、OSPF区域的容量 ?单个区域所支持路由器的范围大约是30~200 ?一些区域包含25台都有可能会显多了，而另一些区域却可以容纳多于500台的路由器 【对于和区域相关的通信量定义了下面三种类型】 域内通信量（Intra-AreaTraffic）：指单个区域内路由器之间交换的数据包构成的
实验5 OSPF单区域
【实验名称】 OSPF单区域基本配置。 【实验目的】 掌握在路由器上配置OSPF单区域。 【背景描述】 假设校园网通过1台三层交换机连到校园网出口路由器，路由器再和校园外的另1台路由器连接，现做适当配置，实现校园网内部主机与校园网外部主机的相互通信。 本实验以两台R1762路由器、1台三层交换机为例。S3550上划分有VLAN10和VLAN50，其中VLAN10用于连接Router1，VLAN50用于连接校园网主机。 路由器分别命名为Router1和Router2，路由器之间通过串口采用V35 DCE/DTE电缆连接，DCE端连接到Router1（R1762）上。 PC1的IP地址和缺省网关分别为172.16.5.11和172.16.5.1，PC2的IP地址和缺省网关分别为172.16.3.22和172.16.3.1，网络掩码都是255.255.255.0。 【技术原理】 OSPF（Open Shortest Path First，开放式最短路径优先）协议，是目前网络中应用最广泛的路由协议之一。属于内部网关路由协议，能够适应各种规模的网络环境，是典型的链路状态（link-state）协议。OSPF路由协议通过向全网扩散本设备的链路状态信息，使网络中每台设备最终同步一个具有全网链路状态的数据库（LSDB），然后路由器采用SPF算法，以自己为根，计算到达其他网络的最短路径，最终形成全网路由信息。 OSPF属于无类路由协议，支持VLSM（变长子网掩码）。OSPF是以组播的形式进行链路状态的通告的。 在大模型的网络环境中，OSPF支持区域的划分，将网络进行合理规划。划分区域时必须存在area0（骨干区域）。其他区域和骨干区域直接相连，或通过虚链路的方式连接。 【实现功能】 实现网络的互连互通，从而实现信息的共享和传递。 【实验设备】 S3550（1台）、R1762路由器（两台）、V35线缆（1根）、交叉线或直连线（1条） 【实验拓扑】

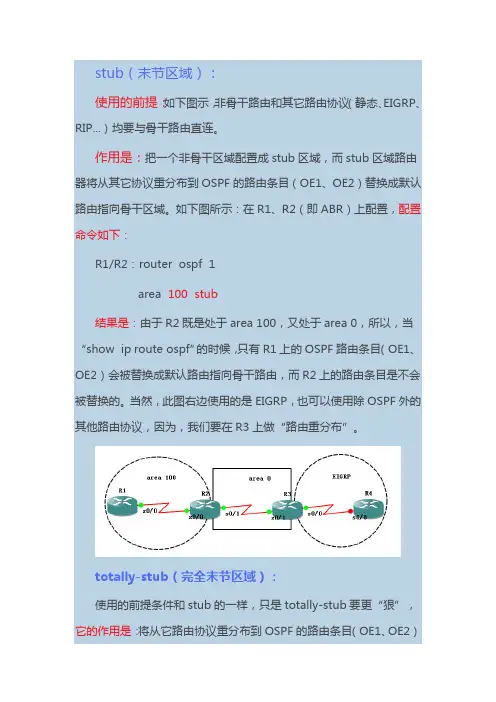

ospf的四种特殊区域(通俗易懂)
