地图符号库制作流程
地图符号库制作流程 Prepared on 22 November 2020
1、配好图的图层树如下图所示：
2、具体流程
（1）新增图层，右键单击图层，选择properties，如下图所示
2、进入symbology页面，value field选择“代码”或相关字段，则可根据地物代码的不同赋以不同的地图符号。点击add all value，所有代码列出，label处的文字可根据需要填写，初始时所有地物符号均为单纯的点状符号，双击该符号，则弹出符号属性编辑页面，如下图所示。
当所有代码符号均配置完成时，则该图层符号化页面如下。
3、线状符号操作同点状符号。
如需设置虚线，可选择template页面，进行单元符号编辑。
如需要设置箭头符号，则进入line properties页面，对箭头处的符号进行编辑。
4、面状符号同理。
5、配置好所有图层的符号后，在菜单栏点击tools->styles->export map styles，输出编辑好的符号，得到一个符号库文件style。
6、在菜单栏点击tools->styles-> style manager，点击styles下拉列表，添加刚才保存的style。对其进行编辑。在符号库文件夹中，fill symbols对应面状符号，
line symbols对应线状符号，marker symbols对应点状符号，text symbols对应注记符号。此时可编辑各符号的名称和分类信息，编辑后的符号信息自动保存。关闭mxd工程后，将style提交用户即可。
ArcGis符号库
ArcGis符号库 一、Arc Gis符号库产品 地图符号是地图的语言单位，通过对地图符号的解读，可以直观的了解地图所表达的地理信息。符号标准化既是组织数据生产的重要手段，又是科学管理数据的重要组成部分。建立标准的符号体系，对于实现数据的规范管理和社会化信息共享服务具有十分重要的意义。 经过近半年的突击准备，Map2Shp标准符号库产品即将与大家见面了，Map2Shp标准符号库是基于ARCGIS符号库体系建立的符合国内实际应用的标准化符号库产品，具有丰富完整的内容、合理的结构模式、科学的编码，符合标准的参数设置。每个符号均参照国家、部标准制作，并赋予编码。标准符号库产品附有使用说明，方便用户使用。 地形图标准图式符号库 符合国家标准GBT_200257-2006(7)国家基本比例尺地图图式，包括1：500、1:1000、1:2000地形图符号库；1：5000、1:10000地形图符号库；1：25000、1:50000、1：100000地形图符号库。 土地利用现状与土地利用规划符号库 符合TD/T1014-2007第二次全国土地调查规程的土地利用现状与土地利用规划符号库。包括土地分类、界线、地貌、地物、注记等300余种符号。 区域地质图图例符号库 符合国家标准GB958-99的1：50000区域地质图图例符号库，包含地质构造、岩石、岩相建造、工勘、矿产、地貌类型、地质灾害等各类图例符号3000余个。
二、自定义符号库制作
(一)软件环境 1) ArcMap 9.X 2) Font Creator 5.X (二)二维符号库制作方法 ArcGIS中制作二维符号库的方法可归结为以下四种： 1) 基于ArcMap中已有符号制作符号库 2) 基于图片制作符号库 3) 基于TrueType字体制作符号库 4) 多种方式组合制作符号 不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。
ARCGIS 专题地图设计(DOC)
实验五专题地图设计 一、实验目的 (1)掌握ArcMap下各种渲染方式的使用方法，通过渲染方式的应用将地图属性 信息以直观的方式表现为专题地图。 (2)使用ArcMap Layout（布局）界面制作专题地图的基本操作。 (3)了解如何将各种地图元素添加到地图版面中生成美观的地图设计。 二、实验准备 实验数据： 图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k] 软件准备： ArcGIS Desktop ---ArcMap 三、实验内容及步骤 第1步渲染图层要素－唯一值符号 在ArcMap中新建地图文档，加载[空间分析] 扩展模块及[空间分析工具栏] 加载图层：[省会城市、地级市驻地、主要公路、国界线、省级行政区、Hillshade_10k]，将地图文档保存到下，名称为：ChinaMap 在[图层列表面板]（TOC）中右键点击图层：[省级行政区]，执行[属性]命令，在出现的[图层属性]对话框中，点击[符号-Symbology]选项页，如下图所示，渲染参数设置为：[类别－>唯一值，字段值设置为：DZM ] 。点击[添加全部值]按钮，将<所有其它值>前检查框的勾去掉。
点击[符号]列，然后选择[全部符号属性]命令。
在[符号选择器]中，将[轮廓线颜色] 设置为[无颜色]： 点击[显示-Display]选项页，将图层透明度设置为：[50%]:
现在图层：省级行政区根据字段[DZM]进行唯一值渲染，且有伪三维效果（关闭[省级行政区]和[Hillshade_10k]之外的其它所有图层） 关闭并移除图层：[Hillshade_10k] 显示图层：[国界线]，在[TOC]中右键点击图层：[国界线]，执行[属性]命令，在出现的[图层属性]对话框中将渲染方式设置为[单一符号]，点击[符号设置]按钮（如下图1） 在[ 符号选择器]对话框中选择一种线状符号（如下图所示）
ArcGIS软件中地形图符号库制作及图形符号化的技术与方法_向红梅
ArcG IS 软件中地形图符号库制作及 图形符号化的技术与方法 向红梅 (长沙市勘测设计研究院,湖南长沙 410007) 摘要:文中以制作国家1B 500、1B 1000、1B 2000地形图图式符号库为实例,论述了A rc G I S 软件中制作地形图符号库及实行图形符号化的方法与技巧,并对点、线、面符号制作的关键环节及图形符号化的程序方法进行了阐述。 关键词:A rc G I S 软件;地形图符号;Sty le ;M anager ;图形符号化 中图分类号:P 208 文献标识码:B 文章编号:1001-358X(2008)02-0038-04 我院在使用A rc G I S 912建立长沙市空间基础数据应用系统过程中,按照5国家基本比例尺地形图图式第1部分:1B 5001B 10001B 2000地形图图式6(GB /T 2025712-2006)(以下简称/图式0),并补充了图式没有而我们设计的部分符号,设计制作了一套完整的1B 500、1B 1000、1B 2000地形图符号库,且有效地实现了地形图的符号化。1 ArcG I S 软件中图形符号管理机制 A rc G I S 是美国ESR I 公司开发的全球功能最强大的G I S 专业软件,具有强大的符号制作功能,由A rc M ap 来实现符号的制作和管理。 A rc M ap 的符号库为sty le 文件,一个style 文件包括了M arkerSy m bo ls(点)、L ine Sy m bo ls(线)、F ill Sy m bo ls(面)等22个符号子库。在Arc M ap 的Style M anager 中新建sty l e 文件,可用编辑工具制作style 文件中的各类符号。制作点、线、面符号时可以镶嵌使用字体符号或图片,字体符号来源于操作系统字体库中的任何字体文件,即C :\W I N DOW S \Fonts\*1ttf 文件,图片为bm p 格式的位图。 制作好的sty le 符号库可以存放到A rc GIS 安装路径的sty le 目录(即D:\Prog ra m F il e s \A rc G I S \S tyles)或其他目录下。用A rc M ap 新建地图文档(*1m xd)时,A rc G I S 自动添加Styles 目录下的ES -R I 1sty le 给此文档,还可手工添加(Add)其他sty le 符号库,点击某个图层,在"sy mbol selector"中选择一个符号,将此图层图形符号化。 由于A rc G I S 是美国的一个通用GIS 软件,所提供的是一些描述性符号,其形状和大小远不能满足我国各级比例尺地形图符号的要求,可以利用A rc -GIS 的符号管理机制和强大的开发功能制作地形图 符号库,从而实现空间数据的符号化。2 地形图符号库的设计和制作211 符号库制作的技术方案 地形图用三种方法表示空间地理事物,即不依、半依和依比例尺图形。设计表示地物地貌的地形图符号时,将其概括为点、线和面状符号[4] 。这三种符号虽然各自有不同的特点和用途,但是它们又是相互关联的,比如,线状符号中包含了点状符号,面状符号可由点状和线状符号来排列填充,形成了以点状符号为基石的符号体系。因此,在设计制作地形图符号时,以点状符号为主。 国家1B 500、1B 1000、1B 2000比例尺地形图共用一本图式,符号大体相同,设计制作符号库时,以1B 1000比例尺为基准,对有差异的个别符号进行补充。在进行图形符号化时,对1B 500比例尺地形图,按015比例符号化,对1B 2000比例尺地形图,按210比例符号化。 虽然A rc G I S 自带的部分符号可以经过修改、缩放、旋转和移动等操作达到地形图符号标准 [1] ,但是 地形图中绝大部分符号不能从A rc GIS 符号库中作简单变换来获取,需要按照图式规范制作符号库。考虑到从A rc G I S 符号库作缩放、旋转等变形操作难以控制符号的尺寸,采取按照图式规范,将地形图中所有符号按统一的尺寸标准制作一个完整的字体库(cs10001ttf),在A rc M ap 的Sty le M anager 中建立符号库(cs10001sty le),分别编制点、线、面符号。212 字体库的设计与制作 A rcGIS 中线状、面状符号制作都是基于点状符 38 第2期 2008年6月 矿 山 测 量M I NE S U RV E Y I NG N o 12 Jun 12008
(整理)SuperMap GIS制图说明.
制图过程说明 SuperMap GIS 桌面产品作为一个通用的桌面地理信息处理平台，借助扫描仪和绘图仪等外部设备，可以完成从数据输入到地图输出的工作，可以制作出一幅完整的地图。在GIS工程中，地图数字化是目前获取空间数据的主要途径。采用SuperMap Deskpro 6制作地图的流程框图如图1所示。 图1.地图制作流程 下面，根据图1所示的制图流程框图，介绍合肥地图的制图过程。 1 前期准备 在屏幕矢量化前，需准备栅格数据作为屏幕底图。栅格底图可由纸质地图扫描后得到，也可直接采用对比度和质量较高的栅格数据，通常为TIFF、BMP或JPG格式。合肥地图的栅格底图采用网上下载的合肥市地图,经过图像处理软件Photoshop将图片进行分类、去噪声、矫正等预处理操作，得到的栅格数据。 2 数据输入 （1）新建数据源，导入栅格数据 为了加快工作进度，节省时间，我们通用SQL Sever实现多人同步编辑。首先，新建一个数据库，命名为“合肥地图”，如图2（由于第一次入手，原先起名为hefei，后将工作空间保存为SuperMap XML格式空间文件，然后用记事本 打开，如图3，对工作空间进行重命名） 图2.新建数据库图3用记事本打开文件
然后打开SuperMap Deskpro6.0新建数据源如图4 图4新建数据源 然后导入栅格数据，数据源坐标系需要设置为与原图一样的坐标系。由于地图原图并未给出坐标系信息，通过查阅相关资料并从实际需要出发，将坐标系设置为Gauss_Kruger投影坐标系，详细投影信息如图5所示。然后，选择“导入数据集”，将栅格数据导入到合肥地图数据源中。 图5投影信息 （2）地图配准 导入的栅格数据是没有空间位置的，为了对栅格数据赋予实际地物空间的位置，需要对其进行配准，对栅格图进行坐标和投影的校正，以使得其坐标准确。同时配准也可以纠正由于各种因素引起的图形变形。 SuperMap Deskpro 6提供了两种配准方式：一是采用参考图层进行配准，二是直接输入样点的实际坐标进行配准；并且提供了四种配准方法：矩形配准（2
MapGIS 专题图制作图文详解
MapGIS K9专题图制作详细图解 系部 教研室(实验室) 课程名称 班级 指导老师 学生姓名 学生学号 年月日
一、地形图基本信息： 1、地图类型：国家基本比例尺地形图 2、图幅号：H49 G 002066 3、比例尺：1：10000 4、格网间距：1km 5、椭球参数：1980年西安坐标系 6、高程基准：1985国家高程基准 7、投影信息：高斯-克吕格投影，1：1万-西安80-37带3-北。 二、地图校正 1、打开GDB企业管理器 2、在MapGISLocal中新建一个数据库，并命名为“22+钟晗” 3、在新建好的数据库中选择空间数据，如何找到栅格数据集，右键导入，将实验数据导入到数据库中。 4、点击地图编辑器按钮，如下图所示。 5、在地图编辑器中，添加图层，将刚刚导入数据库中的地图添加进来。 6、选择“栅格校正视图”，并将导入的地图设置为“当前编辑”。 7、点击，并在几何校正工具中点击“图幅生成控制点”，如下图所示。 8、在生成的窗口中，点击“输入图幅信息”，如下图所示。
9、输入图幅信息 10、按照左上，右下，左下，右上的顺序，依次定位四个点，并点击“设置GCP点”。 11、点击“顺序修改控制点”，然后依次修改48个控制点，如下图所示。
12、修改完后，点击保存按钮，把像元分辨率改为200，点击确定。
三、画图框，标注记 1、选择工具栏中的“工具”，鼠标移动到“生成梯形图框” 2、选择“根据图幅号生成图框” 3、新建注记图层
4、激活注记图层为当前编辑状态，选择“点编辑”→“输入注记”→“造注记（参数输入）” 5、开始描绘注记
地图符号与分类
地图符号与分类 学号：12123360 姓名：黄译平 日期：1013/12/28
目录 1.总介 (3) 按符号的空间分布情况 (3) 点位分布 (3) 线状分布 (3) 面积分布 (3) 体积分布 (3) .按符号图形的构图特征 (3) 按对地图比例尺的依存关系上分 (4) 按符号表示的地理尺度分为： (4) 2.详介 (5) 点位分布 (5) 线状分布 (8) 面积分布 (13) 体积分布 (16)
1.总介 地图符号的分类方法有很多，大概有以下4种。 1.按符号的空间分布状况 2.按符号图形的构图特征 3.按地图比例尺的依存关系 4.符号表示的地理尺度 按符号的空间分布情况 有四种类型：点位分布、线状分布、面积分布、体积分布。 点位分布 存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。因此，点状符号在地图上算作是一个定位点。线状分布 存在于空间的有序现象，如河流、河堤、道路、运输线，他们可能扩散成一个宽带，以具有相对长度和路线为主要特征。因此线状符号在地图上是一个线段。 面积分布 事物的占有范围、连续的空间现象。因此面状符号在地图上是一块图斑。 体积分布 可以推想为从某一基准面向上下延伸的空间体，例如人口或一座城市，可以表示具有体积量度特征的有形实物或概念产物，这些空间现象可以构成一个光滑曲面。因此体积符号在地图上可以表现为点状、线状、面状三维模型。
.按符号图形的构图特征 几何符号 基本几何图形构成的较为简单的符号 形状特征：规则和不规则 符号尺寸：分级和比率 结构变化特征：组合结构和扩张结构 文字符号 象形符号 按对地图比例尺的依存关系上分 比例符号 半比例符号 非比例符号 按符号表示的地理尺度分为： 定性符号 等级符号 定量符号 下面主要按符号的空间分布状况来举例说明一下地图的分类。
arcgis 专题地图 制作 教程
01 地图专题制图概论 2.专题地图有哪些特征？专题地图和普通地图之间的区别？ 主题明确但内容广泛：只将一种或者几种与主题相关联的要素特别完备而详细地显示，而其他要素的显示较为概略，甚至不予显示。 时空表达：除了那些能见到和能进行测量的自然想象外，还有那些不能直接测量的自然现象或者人文现象；不仅表示现象的现状和分布，同时表示现象的动态变化和发展规律。 拥有图形标记语言：比如符号化的点、多边形，要引起读图人对所描绘的分布重要特征的关注 4. 专题地图由哪些方面的要素构成？ 数学要素：坐标网、比例尺和地图定向。 专题要素 地图底图要素 5. 专题地图的分类：按内容分 遥感技术的产生和发展，使专题地图制图从内容、形式到成图方法都有了根本性的突破，其越来越能满足不同比例尺专题制图对资料提出的要求。 遥感信息的现势性，宏观性、多时相性和立体覆盖能力，使其成为专题地图制图的重要信息源。 利用遥感信息编制专题地图是一项既能极大地提高成图的准确性，以保证其科学质量，又能大量节约人力、节约时间的工程。但是，如果制图工作者对利用遥感信息如何实现分类，根据不同卫星提供的信息分辨率能实现多大的分类图版，与比例尺确定有什么关系都不了解的话，显然是难以利用遥感资料编好专题地图的。
GIS是在计算机技术的支持下用于信息采集、加工、存储、管理、分析。输出与表达地理信息的系统。 地理信息系统的发展是从地图制图和地籍管理开始的，因此地理信息系统的主要功能之一是用于地图制图，但是它把地图这种独特的视觉化的效果和空间分析功能同数据库操作集成在一起，强调空间概念，注重空间分析，形成了强大的分析功能。 各种专题地图可以作为地理信息系统中的数据源之一被采用，加工，并为地理信息系统进行空间查询和分析提供依据，同时，更高层次的实用分析理论又再次以专题地图的形式再现。因此专题地图不仅是地理信息系统构建时不可缺少的资源，也是地理信息系统分析成果的可视化表达。 Chp 2 专题内容的分布特征及其表示方法 1.专题内容的分布特征有哪些？ 空间分布特征（表示方法的切入点）、数量特征/质量特征；时空（间）特征（后三个在于表示方法本身功能的强化） 2. 各种现象的空间分布有哪些？ 1）点：分布面积较小或者点状分布，比如居民点，企业中心 2）线：呈线状或带状分布，如道路、河流、海岸 3）面：呈离散的或连续的面状分布 ①间断而成片分布在广大面积上的，如湖泊、沼泽 ②在大面积上分散分布，如人口分布，某种农作物播种等 ③连续而布满整个制图区域，如气温、地质构造、土壤类型 PS：前两种可以转换 4.比较异同
林业地图图式符号
本标准是适应电子地图发展的需要，根据目前的技术水平和电子地图产品的实际情况 制定的，用以标识数字形式的地图符号，保证其制作、显示和用户认知的一致性。本标准 是在一系列地形图图式标准、数字地图产品标准、地理信息分类标准和符号标准的基础上 ，结合电子地图产品和符号的具体特点制定的。 本标准是国家科技基础性工作项目"空间信息与电子地图标准及网络共享"的成果之一 。 本标准的附录A是标准的附录 附录B是标准的附录 附录C是提示的附录 本标准由提出并归口 本标准起草单位： 本标准主要起草人： 1、范围 本标准规定了电子地图编制过程中地理目标符号化分类分层次处理的基本原则，建立 了地理目标与地图符号之间的指代关系，规定了符号体系表的结构，用以保证电子地图符 号制作、显示和用户认知的一致性。本标准适用于编制电子地图，其原则方法可以扩展到 模拟地图制作。 本标准规定的原则、方法和结构独立于计算机制图的软硬件环境，对符号体系和图形 符号的技术实现方法不作具体规定。 2、规范性引用文件
符号体系的确立过程是地图语言认知约定的过程，需要继承和发展现有符号体系的合理 内容。因此，下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的 引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而 ，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注明日期 的引用文件，其最新版本适用于本标准。 GB/T 5791-93 1：5 000、1：10 000地形图图式 GB7929 1:500、1:1000、1:2000地形图图式 GB 12342-90 1：25 000 1：50 000 1：100 000地形图图式 GB 15944-1995 1:250 000地形图编绘规范及图式 GB/T 13923-92 国土基础信息数据分类与代码 GB/T 16820-1997 地图学术语 GB/T 17695-1999 地图用公共信息图形符号通用符号 GB/T 18317-2001 专题地图信息分类与编码 CH/T 4004-93 省、地、县地图图式 CH/T 4015-2001 地图符号库建立的基本规定 未编号林业地图图式（林业部1982年制定） 参考标准： ISO 19110 Geographic Information – Methodology for feature cataloguing （地 理信息-要目编目方法） 3、术语和定义 3．1电子地图，electronic map
地图符号设计指导书
实验一地图符号的设计 一、实验目的： 1、学会Mapinfo和CorelDraw中地图符号的设计方法； 2、学会点、线、面符号的使用。 二、实验步骤提要： 在MapInfo软件中设计和使用地图符号 1、打开MapInfo 2、浏览点、线、面符号样式： 选项》线样式/区域样式/符号样式 3、设计位图格式的点状符号： （1）创建自定义符号并将其保存为位图（可在WINDOWS画图窗口中完成）。 （2）将该位图文件置于目录MapInfo\Professional\CUSTSYMB。 （3）重新启动MapInfo（若正在运行的话）。 （4）打开工作空间“中国.wor”，选择地图》图层控制。“图层控制”对话框出现。 （5）使希望放置符号的图层可编辑。 （6）选择选项》符号样式，“符号样式”对话框出现。 （7）单击“字体”下拉菜单从中选择“自定义符号（Custom Symbols）”。 （8）选择所创建的自定义符号，选择确定按钮。 （9）用符号工具在地图上单击以显示自定义符号。
4、设计矢量格式的点状符号： （1）打开工具>工具管理器（如下图），在弹出的窗口中“符号” 栏后面的方框选中。 （2）打开工具>符号>创建新符号 （3）在符号编辑器窗口中用直线、折线、多边形等工具绘制需要的符号（点、弧段、文本等不能用于符号制作）。 （4）如果需要在使用自定义符号时符号颜色可改变，选择打开工具>符号>颜色，在弹出的窗口中选中线（区域）对象颜色将在运行时可改变。 （5）保存创建的符号：工具>符号>保存，所创建的符号被保存到符号库“MapInfo3.0 compatible”中。
（6）选项>符号样式，查看并利用自定义的符号绘制点状符号在CorelDRAW软件中设计和使用地图符号 1、设计一个点状符号 2、铁路符号 3、居民地符号
基于 MapGIS K9 的林业地图符号库构建及符号化实施
基于 MapGIS K9 的林业地图符号库构建及符号化实施 司瑶，武红敢* ( 中国林业科学研究院资源信息研究所，北京 100091) 摘要为提高林业地图的制图效率和智能化水平，笔者提出了基于MapGIS K9 平台的林业地图符号化方案。首先按照国家林业局2010年10月颁布的《林业地图图式》构建林业地图符号库，然后建立符号配置规则库以实现数字环境下符号配置规则的表达，最后在 Map-GIS Objects组件开发技术支持下实现了符号化模块，按照符号配置规则对林业专题数据进行可视化表达。实践证明该方案能够基本满足包括森林资源规划设计调查成果图在内的常见林业地图制图要求。 关键词林业地图; MapGIS K9;地图符号库;符号化 林业地图是以林业及其相关内容为表示对象，将一定范围内林业用地上的物体用特定符号缩绘在平面上的一类地图。运用地理信息系统(Geographic Information System，简称GIS) 技术进行林业地图绘制，可以缩短制图周期，提高制图质量，节约制图成本［1 ］。然而，由于未在绘图过程中遵循统一的符号系统和整饰规范，现存林业地图大多样式各异。而且，由于现有 GIS 产品不是林业专业软件，在林业地图自动生产方面表现欠佳，无法在实际生产中发挥应有的作用。 为此，笔者在充分分析林业地图生产实际的基础上，提出了一套基于 MapGIS K9 的林业地图符号化技术方案。首先按照国家林业局最新版《林业地图图示》制作了1∶10000和1∶50000 比例尺的林业地图符号库，然后建立符号配置规则库以实现符号配置规则的表达，再运用MapGIS组件二次开发接口实现符号化功能模块，建立了林业地图符号化的完整流程，实现了包括基本图、林相图、森林分布图在内的森林资源规划设计调查主要成果图制作的自动化与规范化，以期 为林业制图的标准化和自动化提供参考。 1 符号库的创建 地图符号是按照通用的法则设计，与地面物体对应的经过抽象符号和文字标记。它是可视化表达地理事物或地理现象的工具，也是人们认知地图、分析地图内容的重要工具［2 ］。高质量的地图符号是丰富地图内容、增强地图易读性和便于地图出版的必要前提。根据几何特征，林业地图符号可被分为点状符号、线状符号和面状符号［3－4］。 (1)点状符号。是用不同图形、尺寸和颜色表示呈点状分布的空间现象符号。点状符号的基本几何构造单元可分为点、线段、折线、曲线、多边形、矩形、三角形、圆、圆弧等9种基本图元。如图1中的点状符号即由圆弧、圆、矩形和线段组成［5］。 (2)线状符号。是通过不同图形和颜色表示空间上呈线状分布的空间现象的符号。任何线状符号都可以看作是由若干点、线或面状符号沿线前进方向的周期性重复。如图2中的线状符号可以看作是由线段、点和面状填充组成。 (3) 面状符号。是用不同颜色、晕线及花纹表现空间上呈面状连续分布或离散分布于一定范围的地理现象的符号。面状符号的填充图案可抽象为3 种基本类型: 一是在轮廓线范围内以不同的倾角以及不同的间距、不同的实、虚部长度的平行线簇来构成不同的图案，即阴影线填充图案; 二是在轮廓范围线内以不同的间距、不同的布点形式、不同的旋转角绘制点状符号以构成图案，即点符号填充图案; 三是在轮廓线范围内填充颜色，即颜色填充图案。如图3 中的面状
地图符号设计
地图符号的评析、设计与应用 一、地图符号评析 以下是一幅加拿大地图，我将就里面的五个地图符号做些评析 1、 这属于面状符号，表示的是机场。由一个圈以及里面的红色简易飞机图组成。图形简单而形象，十分易懂，颜色搭配也比较合理。
2、 这属于线状符号，表示的是国界线。而且此符号十分简洁，由红色虚线组成，红色本身就是比较显眼的色彩，用于表现国界线正好。 3、 这属于面状符号，表示的是首都。有黄色正方形包含一个红色小正方形组成，黄色具有庞大稳定的含义，用来表示一个国家，而中间的红色方块显得十分突出，此符号简约不简单地表达了首都这个地理位置。 4、 这属于面状符号，表示的是湖。符号很简单，由淡蓝色方块表示，这个符号十分形象，蓝色本就是湖的颜色。 5、 这属于面状符号，表示的是海港。符号选取深蓝色，与海的颜色接近，显得深沉而深远，图形是一个简易的船的图形，海港与船只的确有着紧密的联系，用来表示海港也很形象。 二、地图符号设计与应用 1、这是个地图符号表示的是邮局，绿色是邮局的标志性颜色，而整个符号就是一个简易的邮筒，上面写着post四个字母。邮局的主要工作就是负责邮寄信件包裹等，而邮筒具有象征性的意义。 2、这个地图符号表示的是图书馆，图书馆主要以藏书为主，所以在我设计的地图符号中，由三本颜色不同的书组成，颜色不同表示图书种类繁杂，有三本表示图书馆藏书甚多。
3、这个地图符号表示的是美术馆。符号由一个相框中配上一副简笔画组成。美术馆主要是用来展示一些艺术品的，而我觉得我设计的地图符号以它鲜明的色彩拥有了独特的艺术感。 4、这个地图符号表示的是加油站。符号是一个油桶的简易图形，加油站里主要就是油桶了，所以油桶当之无愧为加油站的标志性物体。我选择了红色，一来是因为油桶大多数是红色的，二来是因为我觉得红色很显眼，十分突出，适合作为加油站地图符号的主要色调。 5、这个地图符号表示的是五金店。符号主要就是一个简笔画的螺丝，五金店，专卖以下工具：锯子、钻子、螺丝、改锥、水龙头、锁、管子、打气桶、电线等一类的东西。我觉得这里面最好画最容易辨认的就是螺丝，所以选择它作为五金店的标志。
专题地图符号的设计与应用
专题地图符号的设计与应用 一、训练目的和任务 1.了解符号的设计与应用； 2.掌握简单符号的设计； 3.掌握符号的保存与加载。 二、训练准备工作 1.软件准备：ArcGIS ； 2.数据准备：ArcGIS 符号库。 三、实训过程 1.查看符号样式管理器 要素的符号与样式存储在Style 文件中，通过Style Manager 对它们进行统一管理，并创建样式库及符号。 2.符号类型 图1-1 样式管理器
在Style中，根据符号绘制的几何类型，将其分为4类： （1）标记（点）符号Marker Symbols 标记符号类型如下图，其中字符标记符号包含二维的及三维的，二维符号当中除了简单标记符号外最为常用的就是字符标记符号了，庞大的符号库中一般能够满足常规使用，但实际应用中无法满足时，就需要使用FongCreator来制作符号字体库了。 （2）符号 Line Symbols 线符号类型如下图，也包含二维的和三维的。
线符号中除了简单线符号外，应用最多的是制图线符号、标记线状符号、混列线符号。利用多个线符号图层叠加显示，可制作复杂的线符号。 1) 制图线符号 主要用于制作各种不同标准的虚线，通过“模板”选项卡设置。 2) 标记线符号 通过“标记线”选项卡中进行符号编辑器，选择相应的标记符号。通过“模板”选项卡设置符号重复的间距。此外，在“线属性”选项卡中修改线的偏移设置。
3) 混列线符号 利用混列线符号，可制作下图所示的复杂线符号。通过“混列线”选项卡中的角度设置线符号旋转放线，并可任意更改线符号。同样，可通过“模板”选项卡设置符号重复的间距。
地图学实验五 地图符号设计
测绘工程专业 地图学实习报告 实习内容：地图符号制作 班级： 2012级（2）班 学号： 631201040228 姓名：党莹 指导老师：李华蓉 时间： 2014年10月30号
目录 一、实验名称 (1) 二、实验目的 (1) 三、实验内容 (1) 四、实验步骤 (1) 4.1创建shapefile (1) 4.2点状符号的制作 (2) 4.3线状符号的制作 (4) 4.4面状符号的制作 (4) 4.5自己设计并制作的符号 (5) 4.5.1孔子学院 (5) 4.5.2轻轨站 (5) 4.5.3遛狗场所 (6) 五、实验过程中的思考与优化 (6) 5.1给ArcGIS中的对象添加标注 (6) 5.1.1添加name字段 (7) 5.1.2编辑标注属性 (8) 5.1.3显示标注 (8) 5.2线符号制作时对不同类型线条区别的探究 (9) 5.2.1制图线符号 (9) 5.2.2标记线符号 (10) 5.2.3混列线符号 (10) 六、实验小结 (11)
一、实验名称 地图符号制作 二、实验目的 1、熟悉地图符号的构成要素； 2、熟悉并掌握ArcMap的基本操作； 三、实验内容 1、总结视觉变量对地图符号表达效果的影响 2、不同类型地图符号的设计思路 3、地图符号制作及成果展示 根据1：500地形图图式制作的符号： ?点状符号：埋石图根控制点、水磨房、路灯 ?线状符号：标准轨铁路、坝顶宽不依比例尺的堤、轻轨 ?面状符号：旱地、沙泥地 4、自己设计并制作的符号：孔子学院、轻轨站、遛狗场所（面） 四、实验步骤 4.1创建shapefile 在目录树下右击要保存到的文件夹，选择“新建”→“Shapefile”（图4-1-1），在弹出的对话框中选择点、线或者面，名称为要创建符号的名称，单击“确定”便得到了一个符号的shape文件，系统自动将其添加到图层中，就可以开始编辑了。依次用此方法创建出多个图层（图4-1-2）。
第五章地图符号
第五章地图符号 教学目的和要求： 1.了解地图符号的作用和分类、地图符号的量表。 2.掌握构成符号的视觉变量及其应用。 3.了解彩色及其感受效应、符号与图形的感受效果。 4.了解的作用和配置原则 本章重点：地图符号的分类和构成符号的视觉变量。 本章难点：构成符号的视觉变量。 教学时数：6学时 [第一讲 4学时] 符号是一种物质的对象、属性或过程，用它来表示抽象的概念。这种表示是以约定的关系为基础的。 地图符号是表达地图内容的基本手段，它由形状不同、大小不一、色彩有别的图形和文字组成。地图符号是地图的语言，是一种图形语言。他与文字相比，最大的特点是形象直观、一目了然。 就单个符号而言，它可以表示客观事物的类别、空间分布位置、数量多少。就同类事物而言，可以反映该类事物的分布特点。各类符号的总和，则可以表示各类事物之间的相互关系及区域总体特征。 地图符号不仅具有确定客观事物的空间位置、分布特点以及数量、质量特征的基本功能，还具有相互联系和共同表达地理环境诸要素总体特征的特殊功能。 第一节地图符号的构成特点与功能 一、地图符号的构成特点 地图内容是通过符号来表达的，因此符号具有如下特点： 1.符号应与实际事物的具体特征有联系，以便于根据符号联想实际事物； 2.符号之间应有明显的差异，以便相互区别；
3.同类事物的符号应该类似，以便分析各类事物总的分布情况，以及研究各类事物之间的相互联系； 4.简单、美观、便于记忆、使用方便。 二、地图符号的功能 地图是空间信息的符号模型，符号具有地图语言的功能，它表现在以下的四个方面： （1）地图符号是空间信息传递的手段。 （2）地图符号构成的符号模型，不受比例尺缩小的限制，仍能反映区域的基本面貌。 （3）地图符号提供地图极大的表现能力。 （4）地图符号能再现客体的空间模型，或者给难以表达的现象建立构想模型。 三、地图符号的分类 1.按符号的空间分布情况。有四种类型：点位分布、线状分布、面积分布、体积分布。 点位分布可以表现为：存在于一个独立位置的事物、离散的空间现象、一个测量控制点、一座城市等，代表一个地区的国民经济统计图形，也算做点位分布。因此，点状符号在地图上算作是一个定位点。 线状分布指存在于空间的有序现象，如河流、河堤、道路、运输线，他们可能扩散成一个宽带，以具有相对长度和路线为主要特征。因此现状符号在地图上是一个线段。 面积分布指事物的占有范围、连续的空间现象。因此面状符号在地图上是一块图斑。 体积分布可以推想为从某一基准面向上下延伸的空间体，例如人口或一座城市，可以表示具有体积量度特征的有形实物或概念产物，这些空间现象可以构成一个光滑曲面。因此体积符号在地图上可以表现为点状、线状、面状三维模型。所以把地图上符号的分类确定为点状符号、线状符号、面状符号、体积符号。 2.从视觉上地图符号可分为形象符号和抽象符号。形象符号之对于
基于ArcGIS的地图符号库的制作
基于ArcGIS的地图符号库的制作 摘要美国ESRI公司开发的ArcGIS有强大的图形渲染功能，但其自带的符号库比较泛泛，不满足专业用户的需求。从实际需求出发，依据国家标准的地形图图式和国家电网公司电网GIS空间信息服务平台空间数据规范的具体要求，基于ArcGIS建立符合需求的符号库。采用专业的制图工具，制作的符号精度高、文件小，有效提高图形渲染效率，且可以根据实际需求进行符号的再调整。 关键词ArcGIS；符号库；图形渲染；地形图图式 中图分类号P208 文献标识码 A 文章编号1673-9671-(2012)072-0168-03 美国ESRI公司开发的ARCGIS是功能强大的GIS软件平台，但其自带的符号库不能满足专业用户的需求，因此必须建立符合实际需求的符号库。 根据国家电网GIS空间信息服务平台空间数据建设的需求和实际工作要求，本文以在ArcGIS中的应用为设计需求，充分考虑到软件的优缺点，决定采用代数的方法进行地图符号库的制作。这种符号化的方法是把符号的制作和绘制完全分开，一方面使用AutoCAD软件和Adobe Illustrator软件直接制作符号数据—即建立点状符号库，另一方面用ArcGIS 中的编辑符号的方法进行各种符号的绘制。同时地形图符号库的建立以国家质量监督检验检疫总局颁发的GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》、GB/T 20257.2-2006《国家基本比例尺地图图式第2部分：1:5000 1:10000地形图图式》、GB/T 20257.3-2006《国家基本比例尺地图图式第3部分：1:25000 1:50000 1:100000地形图图式》以及GB/T13923-2006《基础地理信息要素分类与代码》为依据。 1 地图符号库的制作 可以用三种方法来表示空间地理事物，即不依、半依和依比例尺图形。设计表示地物地貌的地图符号时，将其概括为点、线和面状符号。虽然这三种符号各自有不同的特点和用途，但它们又是相互关联的，比如线状符号往往包含点状符号，而面状符号也往往由点状符号和线状符号组合实现。 由于不同比例尺的地图对地物表达的详尽程度不同，具体表达时需要对相应地物进行不同程度的综合取舍。所以不同比例尺的地图图式中的符号种类、大小和个数等也存在差异，对于不同比例尺的地图需要使用不同的符号库。虽然ArcGIS自带的部分符号可以经过修改、缩放、旋转和移动等操作达到地图符号标准，但是依然不能满足国家电网GIS空间信息服务平台空间数据建设所需的大部分地图符号。所以就利用ArcGIS强大的地图符号设计和管理功能，在其符号管理器中进行符号库的添加、删除、新建等工作，且符号库之间相互独立，具有可视性能好、简便易用等优点，因此可以充分利用ArcGIS的优势，把适合国家电网GIS空间信息服务平台空间数据建设的不同比例尺的地图符号库添加到里面去，从而得到满足我们实际需求的符号。 下面我们分别详述点状符号、线状符号和面状符号的制作过程。 1.1 点状符号的制作 点状符号是不依比例尺表示的小面积地物或点状地物，其特点是图形固定，不随它在图面上的位置的变化而变化；符号都有确定的定位点和方向性；点状符号图形大多比较规则，由简单几何图形构成。在ArcMap的符号管理器中，点状
专题地图符号的设计与应用
测绘地理信息技术专业教学资源库 专题地图符号的设计与应用 一、训练目的和任务 1. 了解符号的设计与应用； 2. 掌握简单符号的设计； 3. 掌握符号的保存与加载。 二、训练准备工作 1. 软件准备：ArcGIS; 2. 数据准备：ArcGIS符号库。 三、实训过程 1.查看符号样式管理器 要素的符号与样式存储在Style文件中，通过Style Manager对它们进行统一管理, 并创 建样式库及符号。 图1-1样式管理 器 2. 符号类型 t 脚丁m_ rt 讲r t 吐 hhvri*i K 4 匚g. j越■耳 .“甘陌* L ftMII ■ tl■耶 Li隔轉廿 !■件声呼春 El (Mt C.直? 村? — ?N ■“植? I ?一畀走时写 Q沪下科曙口畅 ■■吃?B| r ■址 -- uf g* 对芒毬龙越：耳为斥」f>^q*n ■仆忡|口迥冃』 w 4 旺虽岸s^;n： E￡iTK i * = *i s? Gr^ui - 弄 k - ? :亠巧LM —■: -T TI^ ft 宅 羸 黑 戸 ? 青 MWIL pflPFM 虽 千 二 二 二 一 蛊 B 武 -S= ■ ■ ■ ■ ? K# ? & ■ | ?占盘第齐Ft I | ■a 〒低刊fl Tltrrfl ?<+ iGfe 0 ? ^KTrt1 ? fKVTh ■ i e-4 ▼ i- i^nw..rii?n : n s Hr?n i * QWwie - 3CiB^AfF^i < itou|?hfl| 30%?*?富 .■tJIffhlW 1 Ij^MM 30 rrwro Arrt'?f%_ iTn l?*- AnS'isfi^HpR-r hixiMn ㈡”仙如）LlpmAcira ly FuTrHE U^jElUnu-d I_J ik'irjniiHri hurtbr^rilpitHHi Art 砸层■— -J2 帑 哎 窿 帯 闖 话 需 陌 床 汗 瑟 宓 塔 圧 屉 圧 ： 金 朴 温 兰 淇 E 梵 莒 型 验 墜 艺 卧 丁 瞋 盘 於 乂 岂 驰 沖 讪 业 冰 祥

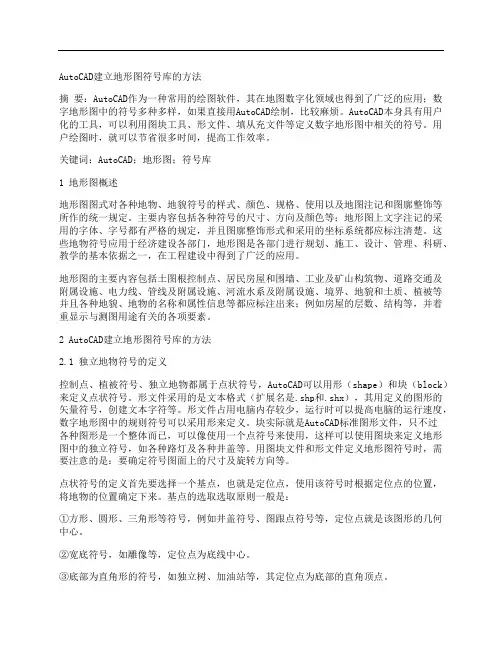

AutoCAD建立地形图符号库的方法
