一、柱塞计量泵产品介绍：
柱塞计量泵，适用于底压力场合的流体精确计量，有多种材质泵头可选，膜片统一采用多层复合PTFE材质。因其具有很高的计量精度和稳定性能及极高的使用工求，而广泛应用于污水处理，食品剂添加，各种特殊介质的输送。
柱塞计量泵流量范围: 0-1000 L/H
压力范围: 0-50 Mpa
电机功率: 1.1KW, 1.5KW, 220V / 380V / 400V, 50/60Hz
驱动系统: 三相标准电机或防爆电机
流量控制：手动控制, 自动控制(接受4-20mA 信号)
防护等级: IP55,IP54
二、柱塞计量泵材质：
电动油桶泵泵头: SUS304, SUS316,SUS304+PTFE,SUS316+PTFE
隔膜: PTFE
单向阀: SUS304, SUS316, PVC, PTFE
阀球: ZrO2, SUS304, SUS316, 陶瓷, 二氧化硅
三、柱塞计量泵工作条件：
环境温度: -30℃ --- 90℃
四、柱塞计量泵特点：
1.计量泵型号很多，包括隔膜计量泵、柱塞计量泵、加药计量泵等等，且使用的排出压力范围比较广泛，且宜制成高压泵
2.结构简单，维修方便，价格具有竞争优势
3.柱塞直径很小，通常在8-75mm.
4.使用绝缘，冷却或加热泵缸控制介质温度。
五、柱塞计量泵应用：
广泛应用于化工、石油化工、电力、医药、采矿、造船、轻工、农业、国防等领域。
中国隔膜泵厂家行业十大气动高压柱塞泵品牌评选
1.上海阳光泵业制造有限公司 上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省 市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。上海阳光获 得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争 力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。高端人才和 高素质的员工队伍是阳光发展的动力。集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。科技创新，是阳光基业长青的生命之源。集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。 2.山东金润源泵业有限公司 山东金润源泵业有限公司，是一家集研发、生产、销售、服务于一体的大型特种水泵生产基地。公司拥有一批高素质的生产设计和行政管理人员，拥有先进的生产加工设备和微机自动测试台，使水泵性能测试达到了国际标准的B级精度。 公司部分产品的叶轮及导流部件均采用不锈钢冲压、拉伸自动焊接成型先进技术及工艺、具有体积小、重量轻、效率高等特点，被国家节能委评为全国优秀节能产品、国家消防产品认证。公司产品广泛用于锅炉配套、高层建筑供水、医疗机械、食品酿造、船舶、机床、轻工、消防造纸、煤矿等行业及工农业供排水等，畅销全国并批量出口欧、美、亚、非等国家和地区。 3.河北汇嘉泵业制造有限公司 河北汇嘉泵业制造有限公司是集生产、研发、销售、服务于一体，设备精良，产品设计先进，生产及检验手段完备，产品设计采用CAD和CAPP先进技术及标准。主要生产高粘度泵、 磁力泵、磁力驱动泵、磁力齿轮泵、凸轮转子泵、不锈钢转子泵的专业厂家.可以根据客户的 不同工况条件订制生产各种高粘度泵、不锈钢齿轮泵、齿轮油泵、无泄漏磁力泵以及常规齿轮泵等容积泵产品 齿轮泵系列分为：KCB齿轮油泵，KCB齿轮泵、YCB圆弧齿轮泵、2CY齿轮油泵、各种高温齿轮泵、不锈钢齿轮泵、保温齿轮泵、高压齿轮泵、渣油齿轮泵、点火油泵、增压燃油泵;
柱塞泵说明书
一、前言及新产品参数： YB系列油压陶瓷柱塞输浆泵由液压驱动，其柱塞由耐腐蚀耐磨的氧化铝陶瓷作成。泵体根据陶瓷行业、化工行业等不同的特点要求可做成铸铁、不锈钢等。该泵分为高压泵、低压大流量泵和变量泵。高压泵使用于远距离或高空输送浆料；低压大流量泵适合于稳定地大量地输送浆体；变量泵则适合与各种压滤机、过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高，流量减少。 YB系列柱塞泵主要应用于陶瓷泥浆输送，水煤浆输送，高岭土及非金属矿悬浮液的输送。也可用于食品悬浮液，化工浆料，电子浆料和磁性材料等的输送。其可输送固体含量大于70%浓悬浮液的特点使它与喷雾干燥塔、压滤机及其它干燥设备配套使用时具有很高的工作和节能效率。 YB系列油压陶瓷柱塞输浆泵主要特点： 1、液压驱动，双缸双作用，流量大，扬程高; 2、运行平稳，长时间连续工作，可靠性强； 3、噪音小，压力可适应很大的调压范围，压力波动小； 4、可使用于高耐磨，耐酸腐蚀领域。 一、特点和用途 YB系列油压陶瓷柱塞泥浆泵为液压驱动双缸双作用陶瓷柱塞泥浆泵。该泵具有运行平稳、工作可靠、噪音小、压力高、压力波动小、体积小、重量轻、安装维修操作简便、使用寿命长等特点。主要用于为各种类型喷雾干燥塔供浆，亦可用来长距离输送泥浆、清（污）水、煤浆（或其它悬浮液）。 YB系列油压陶瓷柱塞泥浆泵现有YB120、YB140、YB160、YB200、四大系列近二十几种规格，流量可以从0.3M3/h到25M3/h。常用泵最高压力可达2.5MPa，额定压力2.0MPa；高压泵最高压力可达3.0 MPa，额定压力2.5 MPa；低压泵压力1.5 MPa，其流量比同类泵额定流量高10-20%。 YB200型泵配用压滤机，一台可取代3-4台老式隔膜泵，既减少占地面积，又为用户减少维修费用及用电量，是用户技改的首选产品。 泵的型号说明： 举例： YB 120 G-----7.1 YB 液压柱塞泵 120 有Φ120，Φ140，Φ160，Φ200四种。
五柱塞泵
五柱塞泵* 刘超魏刚张国栋马毅 中国石油渤海石油装备制造有限公司中成机械制造公司 摘要：本文介绍了中国石油渤海装备中成机械制造公司往复式柱塞泵的研发过程、工作原理、产品结构、技术参数、性能特点、技术水平、相关用途等，并说明了五柱塞泵的知识产权、特色，以及室内试验与现场试验的情况。中成公司是五柱塞泵的定点生产厂家，其产品现在已经在国内各大油田广泛应用，并远销海外。 关键词：往复式五柱塞泵原理性能用途 中国石油渤海装备中成机械制造公司（以下简称中成公司）是原中国石油天然气总公司高压往复式柱塞泵的定点生产厂家，近年来开发设计水平、加工制造技术和产品质量不断提高，生产的高压往复式柱塞泵产品曾获国家级银牌奖。1995年通过了ISO 9001质量保证体系认证，1996年通过了ISO 10012计量检测体系认证。 中成公司自1981年开发研制高压往复式柱塞泵以来，走过了从仿制到自行研制开发的发展道路，现已开发出12个系列、几十个型号、近百个规格的高压往复式柱塞泵，有注水泵、注聚合物泵、液力平衡增压注水泵及油气混输泵等。公司生产的柱塞泵具有泵效高、工作平稳可靠、操作方便、压力排量调节范围广、易损件寿命长等特点，产品共申报、获批8项国家实用新型专利，这些专利成果在我国注水泵领域中位居技术前沿的。 1 工作原理 往复泵是泵类产品中出现最早的一种，至今已有2100多年的历史。在旋转式原动机出现以前，往复泵几乎是唯一的泵种。 泵有两大类，即，离心式和容积式。往复式柱塞泵属于容积式泵，即它是借助工作腔里的容积周期性变化实现输送介质的目的。原动机的机械能经泵直接转化为输送介质的压力能。泵的流量只取决于工作腔容积变化值及其在单位时间内的变化次数（频率），而（在理论上）与排出的压力无关。 我们目前常用的注水泵采用曲柄连杆机构为传动端，通过这一机构把原动机的旋转运动转化为柱塞的往复式运动。 往复式柱塞泵和其他类型容积式泵的区别在于它实现工作腔容积变化的方式和结构的特点：往复式柱塞泵是借助于柱塞（活塞）在液缸工作腔内的往复运动（或通过隔膜、波纹管等挠性元件在工作腔内的周期性弹性变形）来使工作腔容积产生周期性变化的；在结构上，往复式柱塞泵工作腔是借助密封装置与外界隔开，通过泵阀 (吸入阀和排出阀)与管路沟通或闭合。往复式柱塞泵这一实现工作腔容积变化的方式和结构，使此类泵的性能参数和总体结构具有一系列特点。 2 性能与用途 往复泵是工业泵中不可缺少的一类产品。它的突出优点是：可获得高的排压，且流量与压力无关，适应输送的介质十分广泛，吸入性能好，效率高，泵的性能不随压力和输送介质黏度的变动而变动。 在当今世界能源紧缺的形势下，往复泵作为节能产品，在油田开发、管道输煤、煤气化工、电站排渣、矿山开采等行业受到青睐，在压力容器检测和实现现代化石油化工工业全面自动化操作方面发挥着不可替代的作用。 中成公司生产的往复式五柱塞泵，在吸入压力过低、排出压力过高、润滑油温度过高、过载、电流三相不平衡、电机轴承和绕组温度过高时有报警停机功能。往复式五柱塞泵可以用于以液压为动力的各种类型的设备，不仅应用于油田注水和大排量污水回注、煤矿层注水、洗井，还可作为水力活塞泵采油的地面泵、热采锅炉给水泵、注微生物溶液泵。
柱塞式计量泵基本知识
柱塞式计量泵 一、定义 泵的液力端借助柱塞组成工作腔，通过柱塞在往复直线运动中，使工作腔的容积发生周期性变化的泵。工作原理：电机经联轴器带动蜗杆并通过蜗轮减速使主轴和偏心轮作回转运动，由偏心轮带动弓型连杆的滑动调节座内作往复运动。当柱塞向后死点移时，泵腔内逐渐行程真空，吸入阀打开，吸入液体；当柱塞向前死点移动时，此时吸入阀关闭，排出阀打开，液体在柱塞向进一步运动时排出。在泵的往复顺还工作形成连续有压力、定量的排放液体。 主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力、水泥助磨剂和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。 二、特点 柱塞直径可制的很小，但不宜过大，一般D=3-200mm 柱塞泵使用的排出压力范围较广泛，宜制成高压泵。 能输送高粘度介质，不推荐适用在输送腐蚀性浆料及危险性化学品。 轴封为填料密封，有泄漏，需周期性调节填料，填料与柱塞是一对易损件。 流量在10％-100％的范围内，计量精度可达±1％，压力最大可达50Mpa，出口压力变化时，流量几乎不变。 无安全泄放装置，建议在泵的出口管路上安装安全阀。 结构简单，维护方便，性价比好。 所有柱塞计量泵均可通过调节冲程长度（装冲程调节器可实现自动调节）和改变电机频率来控制流量，可实现远程控制。 该型泵可输送温度-30℃-120℃,粘度为0.3-800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。 三、启动 1 在启动电机前必需检查进出管路上的阀门是否打开，只有在进出管路畅通无阻的情况下才能启动电动机。 2在启动后应让其空载运转数分钟，在无不正常的前提下，然后根据需要投入使用。
德国原装URACA乌拉卡高压柱塞泵型号
High pressure plunger pumps
High pressure plunger pumps for use in extreme conditions Reciprocating plunger pumps play a key role in almost all areas of process technology where fluids must be handled against high pressure. Possible fields of application and types of jobs are so varied that there is a con- stant need for new designs and materials in order to meet customer demands for new pump versions. Plunger pumps are used in indus- try where there are high or maxi- mum operating pressures. At a constant speed their capacity is virtually independent of operating pressure – an important feature in control operations. Capacity is proportional to speed. In all power ranges plunger pumps display high overall efficiency, which is as a rule above 90 %. This also applies to partial load operation. This is why plunger pumps are among the most economical machines – a major factor in view of rising energy costs.
泵的基础知识
泵类基础知识 1. 什么叫泵？ 答：通常把提升液体、输送液体和使液体增加压力的机器统称为泵。 2. 泵根据工作原理结构分几类？其内容包括哪些？ 答：⑴容积泵：利用工作容积周期性变化来输送液体，如活塞泵、柱塞泵、隔膜泵、齿轮泵、滑片泵、螺杆泵等。 ⑵叶片泵：利用叶片和液体相互作用来输送液体，如离心泵、混 流泵、轴流泵、漩涡泵等。 ⑶其它类型泵：包括只改变液体位能的泵，如水车等；利用流体 能量来输送液体的泵，如射流泵、水锤泵等。 3.什么叫泵流量？其单位有哪些？ 答：流量又叫排量、扬水量等，是泵在单位时间内排出液体的数量。有体积单位和重量单位两种表示方法。体积流量用 Q 表示，单位为米?/秒、米?/时和升/秒等。重量流量用 G 表示，单位为吨/时、公斤/秒等。重量流量和体积流量的关系为：G=γ ?Q 式中：γ——液体重度（kg/m?） 4.什么叫泵的扬程？其单位有哪些？ 答：单位重量的液体通过泵后所获得的能量俗称为扬程，又叫总扬程或全扬程。其单位是米液柱，1 米液柱＝0.1kg/cm? 5.离心泵的流量与扬程是什么关系? 答：Q 大 H 小，Q 小 H大即流量增大，扬程降低；反之流量减少，扬程增大。 6.离心泵扬程在数值上究竟等于什么? 我们知道单位重量的液体通过泵后所获得的能量称为扬程，如果不考虑吸入管和排出管的摩擦损失 h 排及 h 吸的话，那么泵的扬程在数值上就等于该泵能提升的液体的高度 H1+H2，另外泵的扬程 H 也可以通过泵的出口压力 PC 与入口压力 PB 之差来求得。 H=（PC －PB）/γ米液柱式中：H－泵的扬程γ－液体重度，kg/m3 7.什么叫功率？其单位表现型式是？ 答：离心泵功率是指离心泵的轴功率，即原动机传给泵的功率。其单位用 N 表示，单位为千瓦，有时也用马力。 1KW=1.36 马力 8.什么叫离心泵的轴功率? 答：离心泵的功率是指离心泵的轴功率，即原动机传给泵的功率，用 N 表示。单位为千瓦或马力。 9.根据泵轴功率,如何选用电机功率? 答：N 电＝K?N 轴，式中 K 为安全系数（一般为 1.1～1.2）。 10. 什么叫泵的有效功率？如何计算？ 答：泵在运行时实际有效地传给液体的功率，称为泵的有效功率，用 Ne 表示。由于离心泵的实际体积流量为 Q，重量流量为γ ?Q，泵对流过的单位重量流体实际所给的能量即扬程为 H。所以泵的有效功率为 Ne＝γ ?Q?H，其单位为 kg?m/秒式中：γ——液体重度，kg/ m? Q——泵的实际工作流量，米?/秒 H——泵的实际工作扬程，米当有效功率的单位用千瓦表示时，上式应改为： Ne＝
CY14-1B型轴向柱塞泵参数型号说明
名称：YCY14-1B 压力补偿变量 描述描述：： CY14-1B 型轴向柱塞泵，是采用配油盘、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压力平衡结构，因而与其它类型的泵相比较，它具有结构简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。它适用于机床、锻压、冶金、工程、矿山等机械及其液压传动系统中。 型号说明型号说明：： 6363 Y C Y 1414 - 1B 1B F 1 2 3 4 5 6 7 1、 公称排量（ml/r） 2、 变量形式：M-定量，S-手动变量，D-电动变量，C-伺服变量，Y-压力补偿变量，MY-定级压力补偿变量，P-恒压变量，LZ-零位对中液动变量 3、 公称压力：C 为31.5Mpa，G 为24.5Mpa 4、 Y 表示泵，M 表示马达 5、 结构形式：缸体旋转轴向柱塞泵（马达） 6、 结构设计序号 7、 转向（从轴端看）：无标记为正旋转泵，F 为反转泵（逆时针） 性能参数性能参数：： *CY *CY（（CM CM））1414--1B 轴向柱塞泵轴向柱塞泵（（马达马达））的系列参数的系列参数 公称流量L/min 最大传动功率KW 型号 公称压力Mpa 公称排量ml/r 1000r/min1500r/min1000r/min1500r/min 最大理论扭矩 Nm 重量Kg 1.25MCY （M）14-1B 31.5 1.25 1.25 1.88 0.7 1.1 6.3 6.9 2.5MCY（M）14-1B 31.5 2.5 2.5 3.75 1.43 2.2 12.6 7.2 10*CY（M）14-1B 31.5 10 10 15 6.2 9.3 56 16.4-26
柱塞计量泵的操作与维护
柱塞计量泵的操作与维护 一、管路及安装 1．吸入管路内径应不小于计量泵入口内径，尽量缩短与贮罐间的距离，不得有向上呈“Ω”形布置，避免管路急弯，过滤器的过滤面积不得过小以改善吸入性能。 2．吸入管路最好采用倒灌式布置。当贮罐液面低于泵的吸入口时的最大允许吸入高度为≤2.5~4.5m水柱。 3．因计量泵流量输出有脉冲性，出口管路上必须配置缓冲器和防震压力表。当流量≥3000L/h时吸入管路也应配缓冲器。 4．排出管路必须设置安全阀和止回阀，当吸排压差＜0.3Mpa时应设置背压阀。 5．建议在泵吸入附近设置冲洗口，以便需要时清洗管路及泵内沉积物。 二、开车要求 1．连接电源线，注意：电源须与电机铭牌要求相符。 2．在传动箱内注入N68或N100润滑油（J6和J70型计量泵加注N460蜗轮油或航空机油）至油标位。 3．打开吸入侧管路闸阀和排出侧排气阀，关闭排出闸阀使泵腔室内排气和充满液体。注意：防止物料从排气阀喷溅伤人或污染环境。 4．点动电源开关，看电机转向是否正确。启动泵，若无异响，再逐渐调大冲程至有液体从排液口流出，随后打开排出闸阀向系统添加物料，同时关闭排气阀。 5．装有调量表的新泵应进行调量表与冲程对零调校：将冲程调至零位，取出调量表转置零位后放回原位紧固。调量时应向所需刻度调过数格再反向调置所需刻度，以消除空位。 6．由于出厂试验与实际工况有差异，用户必须进行冲程与流量曲线复试，以备系统操作时流量调整之用。 7．输送易凝固物料的高温型泵，在保温夹层内应通导热油，若通蒸汽其压力应＜0.8Mpa，一般先通保温介质1小时后再泵送物料。 8．用变频器控制J系列泵（J1-WM和J-XM机座除外）的流量时建议频率≥15Hz。
YB系列陶瓷油压柱塞泵的选型和使用

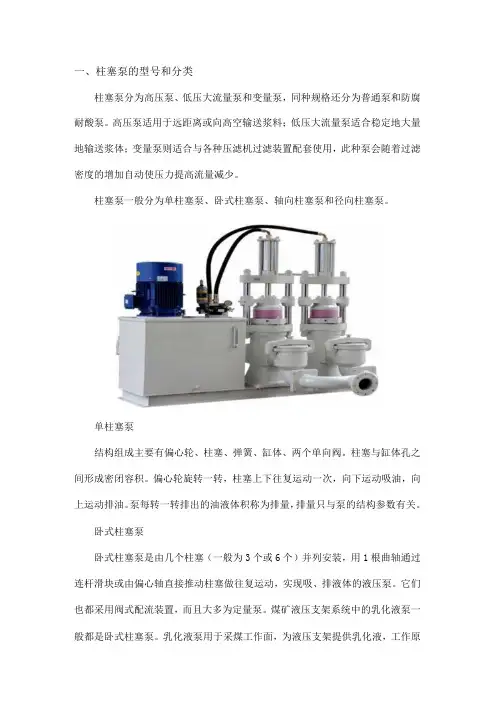

YB系列陶瓷油压柱塞泵的选型和使用 高压力泥浆输送和板框压滤机是非金属生产中的关键工序，泥浆在高压下流动，磨损非常厉害，普通泵不能在此种工况下应用。为了解决这一工艺难题，西安惠尔机械制造有限公司生产的YB系列陶瓷油压柱塞泵，该泵出口压力高、耐磨性能好、维修方便等优点，是国内唯一通过TUV国际认证陶瓷柱塞泵生产厂家。YB系列陶瓷油压柱塞泵最早应用在陶瓷生产中向喷雾干燥塔输送泥浆，现在生产陶瓷的喷雾干燥塔没有一个不用YB系列陶瓷油压柱塞泵。目前，该泵非常的广泛应用在陶瓷、电瓷、非金属、化工等领域。为了使大家更好地选用和使用YB系列陶瓷油压柱塞泵，现将基本选型办法介绍如下： 一、柱塞泵的型号和分类： 该泵分为高压泵、低压大流量泵和变量泵，同种规格还分为普通泵和防腐耐酸泵。高压泵适用于远距离或向高空输送浆料；低压大流量泵适合稳定地大量地输送浆体；变量泵则适合与各种压滤机过滤装置配套使用，此种泵会随着过滤密度的增加自动使压力提高,流量减少。 二、柱塞泵的选型： YB系列柱塞泵主要用于陶瓷泥浆、水煤浆、高岭土及非金属矿悬浮液的输送，也可以用于矿山渣浆、食品悬浮液化工浆料、磁性材料的输送，输送固体含量大于70%，变量泵配用压滤机具有很高的工作和节能效率。选型时应注意以下几点： 1、确定介质工况，柱塞泵输送介质中不允许出现大颗粒物质，否则会引起工作故障，对铁污染有要求的场合应选用不锈钢柱塞泵，酸性或碱性介质应选用防腐柱塞泵。 2、确定合理的流量范围，柱塞泵型号标称的是额定流量，选用时应考虑适当的余量范围。 3、确定适用的压力等级，柱塞泵的额定压力均可达到2.0-2.5Mpa，配用压滤机时应选用变量泵，输浆应选用低压泵，减少浪费。 4、确定以上参数后，按宁大勿小的原则，按标准型号选用YB系列陶瓷柱塞泵，请勿选用非标准产品。 5、如有疑问，应致电专业生产厂家，请专业工程技术人帮助选型。 三、 YB系列陶瓷柱塞泵的使用： 1、安装： 将泵放在基础上，校正水平，用地脚螺钉固定即可(也可不用地脚螺钉)，为方便更换液压油和冲洗泥
