光纤连接器图解1.

光纤连接器

自从前年开始，基于光缆的千兆以太网有了非常迅猛的发展。在局域网中的主干网

络(backbone)几乎大部分都采用了基于光

缆的千兆以太网。而在千兆网络的光缆链路

中使用的光缆链路连接方式中也发生了新

的变化。

路连接方式传统的光缆链路连接方式主要是ST，SC或。目前它们仍然在大量使用。其形状如图1所示。这式简单方便，所连接的每条光缆都是可以独立使用的。装这些光缆链路时，并不知道在实际中这些光缆是如果道光缆的信号传输方向。在实际使用中，将光缆和网络要首先确定信号在光缆中的传输方向，才能正确地进行缆的连接器的制作也不方便，需要特殊的工具等。

SC插入锁定-------------ST插入锁定---------------- FC旋紧锁定

2.新型的光缆连接方式

大家知道，千兆以太网在连接光缆时都是成对儿使用的，即一个输出(output，也为光源)，一个输入(input，光检测器)，例

目前市场最主要SFF光缆连接器有四种类型。1)LC类型，它是Lucent公司推出的一种SFF类型的连接器。2)FJ类型，它是由Panduit公司推出的连接器。3)MT-RJ 型，它是由美国AMP公司推出的连接器以及由3M公司推出的VF-45连接器。

下图是这几种类型的连接器。这种连

接器是一对儿光缆一起连接而且接插的方

向是固定的。所以在实际使用中比较方便，

也不会误插。

光纤配线箱

光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线

功能。也适用于光缆和配线尾纤的保护性连接。如图为3M 公司的8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用。

光纤连接器是光纤与光纤之间进行可

拆卸（活动）连接的器件，它是把光纤的两

个端面精密对接起来，以使发射光纤输出的

光能量能最大限度地耦合到接收光纤中去，

并使由于其介入光链路而对系统造成的影

响减到最小，这是光纤连接器的基本要求。

在一定程度上，光纤连接器也影响了光传输

系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常

见的硅基光纤的单模、多模连接器，还有其它如以塑胶等为传输媒介的光纤连接器；按连接头结构形式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种形式。其中，ST 连接器通常用于布线设备端，如光纤配线架、光纤模块等；而SC和MT连接器通常用于网络设备端。按光纤端面形状分有FC、PC （包括SPC或UPC）和APC；按光纤芯数划分还有单芯和多芯（如MT-RJ）之分。光纤连接器应用广泛，品种繁多。在实际应用过程中，我们一般按照光纤连接器结构的不同来加以区分。以下是一些目前比较常见的光纤连接器：

(1)FC型光纤连接器

这种连接器最早是由日本NTT研制。FC 是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式（FC）。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针（PC），而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

(2)SC型光纤连接器

这是一种由日本NTT公司开发的光纤连接器。其外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，。其中插针的端面多采用PC或APC 型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

ST和SC接口是光纤连接器的两种类型，对于10Base-F连接来说，连接器通常是ST类型的，对于100Base-FX来说，连接器大部分情况下为SC类型的。ST 连接器的芯外露，SC连接器的芯在接头里面。

(3)双锥型连接器（Biconic Connector）

这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制，它由两个经精密模压成形的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成。

(4)DIN47256型光纤连接器

这是一种由德国开发的连接器。这种连接器采用的插针和耦合套筒的结构尺寸与FC型相同，端面处理采用PC研磨方式。与FC型连接器相比，其结构要复杂一些，内部金属结构中有控制压力的弹簧，可以避免因插接压力过大而损伤端

面。另外，这种连接器的机械精度较高，因而介入损耗值较小。

(5)MT-RJ型连接器

MT-RJ起步于NTT开发的MT连接器，带有与RJ-45型LAN电连接器相同的闩锁机构，通过安装于小型套管两侧的导向销对准光纤，为便于与光收发信机相连，连接器端面光纤为双芯（间隔

0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。

(6)LC型连接器

LC型连接器是著名Bell（贝尔）研究所研究开发出来的，采用操作方便的模块化插孔（RJ）闩锁机理制成。其所采用的插针和套筒的尺寸是普通SC、FC等

所用尺寸的一半，为1.25mm。这样可以提高光纤配线架中光纤连接器的密度。

目前，在单模SFF方面，LC类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速。

(7)MU型连接器

MU（Miniature unit Coupling）连接器是以目前使用最多的SC型连接器为基础，由NTT研制开发出来的世界上最小的单芯光纤连接器，。该连接器采用1.25mm直径的套管和自保持机构，其优势在于能实现高密度安装。利用MU的l.25mm直径的套管，NTT 已经开发了MU连接器系列。它们有用于光缆连接的插座型连接器（MU-A系列）；具有自保持机构的底板连接器（MU-B系列）以及

用于连接LD／PD模块与插头的简化插座（MU-SR系列）等。随着光纤网络向更大带宽更大容量方向的迅速发展和DWDM技术的广泛应用，对MU型连接器的需求也将迅速增长

光纤收发器一端是接光传输系统，另一端（用户端）出来的是10/100M以太网接口。光纤收发器都是实现光电信号转换作用的。光纤收发器的主要原理是通过光电耦合来

实现的，对信号的编码格式没有什么变化。

目前国外和国内生产光纤收发器的厂商很多，产品线也极为丰富。为了保证与

其他厂家的网卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、

100Base-FX、IEEE802.3和IEEE802.3u等以太网标准，。除此之外，在EMC防电磁辐射方面应符合FCC Part15标准。时下由于国内各大运营商正在大力建设小区网、校园网和企业网，因此光纤收发器产品的用量也在不断提高，以更好地满足接入网建设的需要。

光纤收发器通常具有以下基本特点。

1．提供超低时延的数据传输。

2．对网络协议完全透明。

光纤连接器制作

光纤连接器制作一、单选题（选择一项正确的答案，共10题,每题5分） 1、光纤熔接前，进行光纤预处理中使用的工业酒精的纯度是（）。 A.50% B.60% C.70% D.99% 考生答案：D 具体得分：5 2、NVP值是指( )。 A.信号在电缆中传输速度与真空中光速之比 B.信号在光纤中传输速度与真空中光速之比 C.信号在电缆中传输速度与信号在光纤中传输速度之比 D.数字信号在电缆中传输速度与模拟信号在电缆中传输速度之比考生答案：C 具体得分：5 3、光纤连接器的作用是( )。 A.固定光纤 B.熔接光纤 C.连接光纤 D.成端光纤考生答案：D 具体得分：5 4、在综合布线系统中，下面有关光缆布放的描述，说法有误的一项是( )。 A.光缆的布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压或损伤 B.光缆布放时应有冗余，在设备端预留长度一般为5～lOm C.以牵引方式敷设光缆时，主要牵引力应加在光缆的纤芯上 D.在光缆布放的牵引过程中，吊挂光缆的支点间距不应大于1.5m 考生答案：C 具体得分：5 5、EIA/TIA 568 B.3规定光纤连接器(适配器)的衰减极限为( )。 A.0.3dB B.0.5dB C.0.75 dB D.0.8dB 考生答案：C 具体得分：5 6、在进行光纤熔接前，下列（）不需要进行放电试验。 A.刚接通电源后至接续作业开始前 B.改变光纤种类时 C.温度、温度、高原等气压有较大变化时 D.连续3条光纤熔接未成功时考生答案：D 具体得分：5 7、下图表示（）光纤连接器。

A.SC B.ST C.LC D.FC 考生答案：C 具体得分：5 8、在综合布线系统测试中，不属于光缆测试的参数是( )。 A.回波损耗 B.近端串扰 C.衰减 D.插入损耗考生答案：B 具体得分：5 9、在综合布线系统中，常见的62.5/125μm多模光纤中的125μm是指( )。 A.纤芯外径 B.包层后外径 C.包层厚度 D.涂覆层厚度考生答案：C 具体得分：5 10、下列（）子系统中一般用光纤做为传输介质。 A.建筑群 B.配线 C.工作区 D.设备间考生答案：A 具体得分：5 二、多选题（选择多项正确的答案，共3题,每题10分） 1、下列（）光纤连接器都有直径为2.5mm的陶瓷插针。 A.SC B.ST C.LC D.FC E.MTRJ 考生答案：A、B、D 具体得分：10 2、在综合布线系统中，光纤按端面可以分为（）。 A.FC B.PC C.APC D.MT E.ST 考生答案：A、B 具体得分：10 3、光纤按芯数分，可以分为（）。 A.单芯 B.双芯 C.三芯 D.多芯 E.五芯考生答案：A、D 具体得分：10

光纤连接示意图

光纤连接示意图一、双纤SC光接口，必须采用SC的光跳线连接，左边光纤收发器光口的上面接口连接右边光纤收发器的下面光接口（一台光纤收发器的TX 应于另一台的RX连接），两台之间的连接是交叉的。二、光纤收发器可以用于运营商和终端客户的光纤宽带，做为光猫使用。三、光纤收发器可以用于以太局域网中，五类双绞线传输距离超过100米就无法稳定传输，光纤收发器可以无中继传输120公里，在局域网中可做为延长传输距离的设备来使用，可直接接入电脑的网卡、交换机、路由器使用（注：自适应的光纤收发器可以兼容本速率以下的设备，比如：10/100M的光纤收发器，可以直接接入100M的交换机，也可以接入10M的交换机，纯速率的光纤收发器只能使用在同速率的设备上，不然接入后是不通的

NET-LINK HTB-1100S是10/100M自适应快速以太网光纤收发器。它可以实现双绞线和光纤两种不同传输介质的转换，中继10/100Base-TX和100Base-FX两个不同网段，能满足远距离、高速、高带宽的快速以太网工作组用户的需要。产品技术参数：符合IEEE 802.3u 10/100Base-TX和100Base-FX以太网标准提供一个SC型的单模光纤端口和一个RJ45端口 RJ45端口支持端口自动翻转（Auto MDI/MDIX）功能 RJ45端口10/100M速率、全/半双工模式自适应双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定) 外置电源兼容IEEE 802.3u 10Base-TX、100Base-TX和100Base-FX以太网标准连接接口：一个SC型的光纤连接器和一个RJ45连接器双绞线端口支持速率和全/半双工模式自动适应支持Auto MDI/MDIX，无需进行电缆选择光纤端口可以进行全/半双工模式选择连接线缆类型： RJ45连接器：5类双绞线 SC光纤连接器：1300nm 62.5/125um，50/125um多模光纤，1300nm 9/125um多模光纤双绞线最大传输距离100米，单模光纤最大传输距离20/40/60千米(视不同型号而定)

生产工艺流程图及说明

（1）电解本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。（2）氧化铝及氟化盐贮运供料系统氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐，并按需要及时将其送到电解车间的电解槽上料箱内。

(整理)光纤接头说明图(全)

全光纤及光纤连接器图示说明.doc 光纤接头图片.doc 光纤接头说明图.doc ST、SC、FC、LC光纤接头区别 2008-10-13 21:33:01 作者：来源：互联网文字大小：【大】【中】【小】简介：ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。ST、SC 连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易 ... ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。 ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。 MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。光纤接口连接器的种类

光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明： ①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架） ④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用） ⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全

水厂工艺流程设计

水质工程学（一）课程设计说明书学院：程学院系名：专业：给水排水姓名：学号：班级：指导教师：指导教师： 2012年 6月 15 日

目录第一章设计基本资料和设计任务 (2) 设计基本资料 (2) 设计任务 (3) 第二章水厂设计规模的确定 (4) 第三章水厂工艺方案的确定 (6) 第四章水厂各个构筑物的设计计算 (8) 一级泵站 (8) 混凝剂的选择和投加 (8) 管式静态混合器 (11) 机械搅拌澄清池 (11) V型滤池 (17) 消毒 (23) 清水池 (24) 二级泵站 (25) 附属构筑物 (26) 第五章水厂平面和高程布置 (27) 平面布置 (27) 高程布置 (27) 附：参考文献 (29)

第一章设计基本资料和设计任务设计基本资料设计水量水厂设计流量根据本人学号确定：一班同学的设计水量：（学号后两位数值）m3万/d 二班同学的设计水量：（学号后两位数值+）m3万/d 原水水质及水文地质资料 (1)原水水质情况 (2)水文地质及气象资料 a.河流水文特征位于厂址北侧的河流作为取水水源，河流洪水位:,最河流枯水位: m,常年水位: m b.气象资料最热月平均气温:°C，最冷月平均气温:°C 风向:冬季主导风向为西北风，夏季主导风向为西南风。

c.地形地质水厂规划用地面积满足水厂用地指标要求，用地形状自定，地形图如下：出厂水质、水压要求出水达到国家生活饮用水卫生标准（GB5749-2006），二泵站出水扬程要求为28米。设计任务 1.方案选择：根据原水水质水量和处理后水质要求选择并确定给水厂工艺流程。 2.通过经济技术比较选择并确定各水处理构筑物类型。 3.对水厂构筑物进行设计计算,并附有必要的单线草图。 4．确定辅助构筑物尺寸和位置，进行水厂平面布置并绘制水厂平面布置图 5.计算各净水构筑物和连接管忠的水头损失，考虑水厂地形，确定各净水构筑物的标高，绘制水厂高程布置图。第二章水厂设计规模的确定 1.近期规模设计规模为 (29+=万m3 /d（ m3/s），制水能力Q=×=万m3 /d=13152m3 /h，其中水厂自用水5%～10%，取7%。近期规模万m3 /d.水处理构筑物按照近期处理规模进行设计.水厂的主要构筑物分为8组，每组构筑物类型相同,每组处理规模为万m3 /d(1644m3 /h)。

制造流程及工艺方案设计

目录摘要 (3) 引言 (4) 1．任务与分析 (5) 1.1确定生产纲领 (5) 1.2确定生产类型 (5) 2.设计的目的、要求和内容 (6) 2.1设计目的 (6) 2.2设计要求 (7) 2.3设计内容 (7) 3．工艺分析 (8) 3.1技术要求 (8) 3.2零件特点 (8) 4.毛坯的选择 (9) 4.1毛坯的选择 (9) 4.2轴类零件的毛坯和材料 (9) 4.3轴类零件加工工艺规程注意点 (10) 4.4轴类零件加工的技术要求 (10) 5.基准的选择 (11)

5.1粗基准的选择原则 (11) 5.2选择精基准 (11) 6.加工余量、工序尺寸和公差的确定 (12) 6.1加工余量概述 (12) 6.2影响加工余量的因素 (12) 6.3加工余量的确定 (12) 6.4零件图的加工余量、工序尺寸和公差的确定 (12) 7.切削用量的确定 (16) 7.1粗车 (16) 7.2半精车 (16) 7.3精车 (16) 8.机床及工艺装备的确定 (17) 8.1机床的选择 (17) 8.2工艺装备的确定 (17) 9.拟定机械加工工艺路线 (17) 9.1选择定位基准 (17) 9.2表面加工方法的选择 (17) 9.3拟定工艺路线 (18) 结论 (20) 致谢 (20) 参考文献 (20)

摘要车削加工是在车床上利用工件相对于刀具旋转对工件进行切削加工的方法。车削是最基本、最常见的切削加工方法，在生产中占有十分重要的地位车削适于加工回转表面，大部分具有回转表面的工件都可以用车削方法加工，如加工轴类零件的内外圆柱面、内外圆锥面、端面、沟槽、螺纹和回转成形面等，所用刀具主要是车刀。在各类金属切削机床中，车床是应用最广泛的一类，约占机床总数的50%。车床既可用车刀对工件进行车削加工，又可用钻头、铰刀、丝锥和滚花刀进行钻孔、铰孔、攻螺纹和滚花等操作。按工艺特点、布局形式和结构特性等的不同，车床可以分为卧式车床、落地车床、立式车床、转塔车床以及仿形车床等，其中大部分为卧式车床。在各种机械产品中，带有螺纹的轴类零件应用很广泛。螺纹切削是加工螺纹件效率最高、经济性最好的加工方法，用车削方法加工螺纹是机械制造业目前常用的加工方法。在车床上车削螺纹轴可采用成形车刀或螺纹梳刀（见螺纹加工工具）。用成形车刀车削螺纹，由于刀具结构简单，是单件和小批生产螺纹工件的常用方法；用螺纹梳刀车削螺纹，生产效率高，但刀具结构复杂，只适于中、大批量生产中车削细牙的短螺纹工件。普通车床车削梯形螺纹的螺距精度一般只能达到8～9级。在专门化的螺纹车床上加工螺纹，生产率或精度可显著提高。关键词：车削加工卧式车床螺纹轴工艺

光纤接入设备及使用图解

光纤接入设备及使用图解由于不同种类信息的需求也越来越多，伴随而来的不断增长的IP数据、话音、多媒体图像等多种新业务需求，促使了各大网络运营商的传送网络环境发生了翻天俯地的变化，以前那些以承载模拟话音为主要目的的传统城域网和接入网在容量以及接口种类上都已经无法满足多种多样的新业务传输与处理的要求。于是迫于社会信息量的突飞猛进，那些专门为城域网和接入网上提供新业务传送的技术及设备迅速发展起来。其中以MSTP(多业务传输平台)和PON(无源光网络)发展是最具有代表性的，它们都是基于光纤传送技术、在城域网或接入网上提供多种新业务承载的最佳解决方案。基于光缆的光纤接入技术是未来宽带网络的发展方向，它的发展也离不开光纤接入设备发展和支持，就像鱼与水一样。谈起光纤接入设备不得不提起它的三代发展经历: 第一代大量采用地PDH(光纤光端机)设备，包括点到点型和星型局端设备，不具备汇聚功能。全部采用PDH传输协议，也没有光接口规范。用户业务如E1和数据业务通过远端设备，利用私有PDH协议进行复接，经光纤传输到局端设备。局端设备按照私有协议对PDH光信号进行分接，又转换成为E1等PDH 接口，再通过电缆经DDF配线架与城域骨干/汇聚设备连接。由于PDH协议的局限性致使各类光纤接入设备很快落伍。第二代鉴于第一代设备的缺陷，一些PDH设备厂商研发出第二代设备，即在局端设备中增加一个SDH(密集型光波复用)终端卡。在局端与远端设备之间仍然

采用私有的PDH协议，而在局端提供汇聚功能，将原来的E1信号经SDH终端卡复用，并给出标准SDH接口。主要解决了局端设备与城域骨干设备的互连问题和统一接口标准。第三代是SDH直通设备，包括汇聚型和非汇聚型。由于新业务覆盖面广，新一代SDH直通设备已经能够按照SDH规范，自动适配到SDH进行传送;非汇聚型的远端设备可以通过SDH光接口直接连接到城域网汇聚层节点上，适合从汇聚层网络上分支出较少的业务接口。汇聚型则在局端插入SDH汇聚设备，将来自多个方向的VC12业务汇聚到上行SDH接口中，从而节省大容量骨干节点设备上的STM-1接口卡数量。主要解决了各设备兼容问题，便于以后升级、维护。光纤接入设备发展到今天，由于光纤接入技术的不断更新和越来越多的生产商加盟，光纤接入设备的类别也越来越明显，主要分三大类为: (1)光纤通信接续文元件(适用通信及计算机网络终端连接)，如:光纤跳线、光纤接头(盒)等。 (2)光纤收发器(适用计算机网络数据传输)，如:包括光纤盒、光纤耦合器和配线箱(架)等。 (3)光缆工程设备、光缆测试仪表(大型工程专用)，如:光纤熔接机、光纤损耗测试仪器等。对于前两大类是我们经常可以了解、接触的光纤接入设备产品，下面小编就以光纤通信接续文元件和光纤收发器两大类设备作个介绍: 光纤跳线

印刷工艺课程设计说明书

题目：《2014-2015学年工作校历》手册的印版制作工艺学生姓名：尹秉政学院：轻工与纺织学院系别：印刷工程系专业：印刷工程班级：印刷2011级2班5组指导教师：穆东明、郭丽娜 2014 年7 月10 日

目录第一章课程设计的主要内容 (1) 第二章设计作品的印制工艺流程 (1) 2.1 原稿的设计流程 (1) 2.1.1 图像扫描 (1) 2.1.2印前图文制作处理 (2) 2.1.3 拼版，组版 (2) 2.1.4 打样输出 (2) 2.2 胶片输出流程 (2) 2.2.1 RIP处理 (2) 2.2.2 激光照排机曝光与冲洗机定影 (2) 2.3 印版的制作流程 (2) 2.4 印刷流程 (2) 2.4.1 印前准备 (2) 2.4.2 装版试印 (2) 2.4.3 正式印刷 (3) 2.4.4 印后处理 (3) 2.5 印后加工流程 (3) 第三章设计作品的印版制作工艺 (3) 3.1印版制作工艺要求 (3) 3.2 工艺内容 (3) 3.3 工艺过程 (4) 3.4 主要工艺参数 (4) 第四章印版制作工艺中的质量检测与故障排除 (4) 4.1 印版外观质量的检查 (4) 4.2 版式规格的检查 (5) 4.3 图文内容的检查 (5) 4.4 胶印印版色别的区别和检查 (5) 4.5 印版图文和非图文部分的检查 (5) 总结 (5) 参考文献 (6)

第一章课程设计的主要内容本课程设计针对学生己经掌握的印刷工艺课程的专业理论知识和基本技能，进行一次综合应用的训练。课程设计中学生要能够完成规定印刷活件的印前制作与处理过程，完成胶片的发排、冲洗显影，制作相应的胶印PS版，并使用该印版进行胶版印刷，完成印刷品的折页、装订及裁切等印后加工工序，最终获得印刷成品。在此过程中使学生更加深入地了解和掌握印前制作、输出、制版、印刷的工作内容、工艺特点和技术处理方法。课程设计的主要内容的设计工作校历手册，工作校历的成品规格为185X260mm，大度8开单色双面印刷，正度16开骑马钉装钉。我的任务主要内容是印版的制作，总共26张胶片，所准备的印版至少26张未曝光，版面平整，没有折痕，大度8开，470X400mm的阳图光分解型预涂感光板，印版制作前的工艺为胶片输出，对此环节的要求是胶片平整，表面无折痕，如果不符合此要求的胶片将无法晒版在完成印版的制作后将是印刷过程。将印版交于印刷小组。事实上印版制作和印刷是分不开的，所以我们既要制作印版又要印刷，一旦印刷中出现印版损毁，那就重新制作印版。第二章设计作品的印制工艺流程 2.1 原稿的设计流程 2.1.1 图像扫描图像扫描是通过平面扫描仪获取图像的方式。平面扫描仪获取图像的方式是先将光线照射在扫描的材料上，光线反射回来后由CCD光敏元件接收并实现光电转换(图1). 为：放置原稿——预扫——参数设置——正式扫描。滚筒扫描仪操作步骤：扫描操作步骤主要分为：放置原稿——预扫——参数设置——正式扫描。图1 扫描仪 2.1.2印前图文制作处理数字印前图文图像制作处理以Photoshop图像处理软件为主。 Photoshop软件是印刷印前处理的主要软件，可以用于色彩管理进行颜色设置，设置工作空间和色彩管理方案，也可以用于改变图像色彩模式便于印刷输出。 Photoshop是一个功能丰富、性能强大的软件，可以根据需要对图像进行处理。例如：改变色阶、调整明度饱和度、色彩平衡、亮度饱和度等。该软件自带了很多预设的滤

光纤连接器插头的制作技术

本技术公开了一种光纤连接器插头，包括光纤接触件、后套，光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧。不管本技术的插头适配紧套光缆或是松套光缆，插针回退都会和光纤/光缆同步，不会出现光纤损坏情况，因本技术光纤连接器插头能很好的匹配紧套光缆和松套光缆。技术要求 1.光纤连接器插头，包括光纤接触件、前套、后套，其特征在于：光纤接触件包括插针、与插针的后部连接的法兰盘、套设在法兰盘上的弹簧、活动套及光缆，活动套位于弹簧的后侧且可沿法兰盘在一定范围内轴向移动，弹簧的前端顶紧在法兰盘上、后端顶紧在活动套上，光缆的缆套通过压接套固定在法兰盘的后部，光缆的光纤穿过法兰盘并连接在插针的后端，后套内设有在光纤接触件轴向装入后对活动套进行定位以防其脱出的定位弹簧，所述前套包括套体，套体为阶梯轴状，其内孔为台阶孔，内孔由大径孔和小径孔构成，套体的大径孔内设置有环形安装槽，环形安装槽内安装有胶垫，光纤接触件从该胶垫中部穿过，胶垫位于法兰盘的前端并与法兰盘前端定位键的前端面顶压配合，在光纤连接器插头与插座插接时，胶垫与插座壳体前端挤压配合形成界面密封。 2.根据权利要求1所述的光纤连接器插头，其特征在于：所述法兰盘上设有对活动套前端的向前移动极限位置进行限位的活动套限位台阶，所述法兰盘上还设有对活动套的后端进行轴向限位的活动套挡止结构。 3.根据权利要求1或2所述的光纤连接器插头，其特征在于：所述前套包括套体、通过固定结构固定在套体外侧的用于与相对应的插座壳体导向止转的键块，套体内设有用于与法兰盘导向止转的防转槽。 4.根据权利要求3所述的光纤连接器插头，其特征在于：所述套体上设有对所述键块在套体外周上的安装位置进行定位的定位键槽，所述键块位于所述定位键槽内。 5.根据权利要求4所述的光纤连接器插头，其特征在于：所述键块的一端设有套设在所述套体上的安装套，所述固定结构由所述的安装套形成，所述安装套与所述套体过盈配合。技术说明书一种光纤连接器插头技术领域本技术涉及光纤连接器领域，特别是涉及一种光纤连接器插头。背景技术

工艺流程说明书

工艺说明书工艺流程说明由空气压缩工序、反应工序、蒸汽发生工序和甲醛吸收工序组成。 1）压缩工序新鲜空气通过空气过滤器进入罗茨鼓风机升压，风机出口气与吸收二塔(碱洗水洗2塔)顶部循环尾气混合后送到反应工序。 2）反应工序从罐区来的原料甲醇先送到甲醇贮罐，再通过甲醇泵进入甲醇蒸发器，在此与甲醛循环泵送来的吸收二塔的甲醛循环溶液进行热交换，甲醇吸热而汽化，同时与风机来的气体相混合形成原料气体。原料气体再经过甲醇过热器过热后，进入主反应器。原料气在这个固定床反应器的铁钼催化剂上发生反应后，生成甲醛反应气。该气体首先经过甲醇蒸发器管间，通过与原料混合气换热而自身冷却，然后进入吸收工序。 3）蒸汽发生工序当甲醇、空气和水蒸气的原料混合进入反应器，在银催化剂上发生催化剂作用而生成甲醛时，其主要反应是氧化，脱氢反应。甲醇氧化反应在200℃左右开始进行，因此经预热进入反应器的原料混合器，必须用电热器点火燃烧，当催化床温度升至200℃左右，反应开始缓慢进行，它是一个放热反应，放出的热量使催化床随着温度的升高至使氧化反应不断加快，所以，点火后催化床的温度升高非常迅速。甲醇脱氢反应在低温时几乎不进行，当催化床温度达600℃左右，反应成为生成醛的主要反应之一。脱氢反应是一个强吸热反应，故有反应的发生。对控制催化床的温度升高是有利的。脱氢反应是一个可逆反应，所谓可逆反应就是甲醇脱氢生成醛的同时，甲醛与氢也可向生成甲醇的方向进行，这类反应在化学反应中可用可逆符号来代替的。当原料混合气中的氧与脱氢反应生成的氢化合为水时，可使脱氢反应不断向生成甲醛的方向移动，从而提高了甲醇的转化率。

反应放出的热量，除抵消脱氢所需的热量，反应气体升温和反应器向周围环境的散去热量外，还有剩余。因此生产上不仅不需要外界供热，而且还必须在原料混合气中引进水蒸汽，利用水蒸汽的升温带热作用，将多余的热量从反应系统中移去，使反应能正常进行下去。此外，在反应器中还发生下列副反应。 4）甲醛吸收工序来自甲醛蒸发器被冷凝的气进入吸收一塔，吸收一塔顶部出来的未被吸收气体进入吸收二塔。工艺水由管网供入，从吸收二塔顶部进入，与气相逆流接触进行甲醛吸收。吸收二塔底部出来的液体由甲醛循环泵经甲醛预热器和甲醛循环冷却器冷却后进入吸收一塔上段及中段，该甲醛液与甲醇蒸发器换热冷却后的甲醛反应气逆流接触得到甲醛溶液，并用甲醛循环泵在该塔下段循环，同时从甲醛循环泵采出一股甲醛溶液经冷却后作为产品送至甲醛装置的中间罐区甲醛溶液贮槽。吸收二塔顶出来的尾气，一股返回风机入口，另一股进入尾气锅系统处理,处理过的尾气，完全能达到环境保护的要求，由烟囱在高处排放。

光纤活动连接器工艺规程

HG 杭州宏光通信设备有限公司工艺规程 Q/HHG.J.7.5.1.02-2008 GQJ31光纤活动连接器工艺规程编制：日期：审批：日期： 2008-5-25 发布2008-6-1 实施

杭州宏光通信设备有限公司 GQJ31光纤活动连接器作业指导书一、目的规范GQJ31光纤活动连接器的生产工艺，提高公司的产品质量，使公司的产品质量让顾客满意。二、适用范围适用于GQJ31光纤活动连接器的生产。三、设备及工具 20头光纤研磨机2台、AI9503A型光回波损耗测试仪2台、AV38121A光纤故障仪1台、PIH-09E显示屏2台、端面放大镜2台、固化炉2台、裁缆架1只、30米卷尺1把、双口剥纤钳6把、护毛剪5把、光纤划笔2只、小剪刀6把、裁缆剪刀4把、压接钳4把、束状去皮刀1把、洗耳球2只、自动酒精壶2个、绕缆盆6个。四、生产现场环境 4.1、温度：15℃～35℃ 4.2、湿度：45%～75% 4.3、大气压力：86KPa～106KPa 五、装配作业 5.1、裁缆在裁缆架上按照生产要求进行裁缆，长度应比用户要求的实际长度长3－5cm。 5.2、穿散件根据不同类型：3.0mm FC、LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、支持管、弹簧； 3.0mm SC、2.0mm FC类型在裁好的光缆上依次穿上号码管、护套、小圈、底座、支持管、弹簧； 2.0mm LC、ST类型在裁好的光缆上依次穿上号码管、护套、底座、支持管、弹簧； 2.0mm SC类型在裁好的光缆上依次穿上号码管、护套、小圈、底座、支持管、弹

簧； 0.9束状类型在裁好的光缆上依次穿上支持管、弹簧； 5.3、剥纤严格按照尺寸剥纤， PC和APC型号PVC30mm、护毛7mm、缓冲层11mm、裸纤12mm、黄皮剪开10mm； FC/PC、LC/PC、ST/PC PVC23mm、缓冲层11mm、裸纤12mm、黄皮剪开10mm； 5.4、注胶 5.4.1、用针筒准确抽出所需353ND胶量；黄色胶/白色胶=1:10 5.4.2、将353ND胶在不干胶背面按黄色胶/白色胶=1:10充分混合。 5.4.3、把混合好的353ND胶倒入针筒中，小心操作，避免针筒中留有空气。 5.4.4、注胶：注胶有两种方法，其一是一次成型，其二是先注后点。 5.4.4.1、一次成型针头顶紧陶瓷插针下部金属管内部对插针进行注胶，待陶瓷插针顶部有胶溢出后，放松插针，继续注胶使插针沿针管上升，上滑2～3mm后，停止注胶并迅速拿走插针。5.4.4.2、先注后点针头顶紧陶瓷插针下部金属管内部对插针进行注胶，待陶瓷插针顶部有胶溢出后，停止注胶并迅速抽出针筒，拿走插针，把插针的陶瓷头向下垂放于陶瓷板上，用此方法继续注胶，待注过一部分后，用针管在插针底部进行点胶。 5.5、穿纤将陶瓷插针穿上光纤，光纤与陶瓷插针孔，三点一线，穿上后应左右旋动自如并可在上下2～3mm范围内来回抽动，以此排出插针内的空气，使胶均匀分布，并在上下抽动时检查插针顶部的裸纤是否随上下抽动面联动，判断是否穿断纤确认胶分布均匀，无穿断纤后，将缓冲层顶紧插针底部，轻放在桌面上。 5.6、加热开启固化炉，把陶瓷插针放入固化炉的插孔中慢慢加热，时间为25－30分钟，加热

新生产工艺管理流程图与文字说明

生产工艺管理流程生产技术部接到产品开发需求后，进行产品开发策划并起草设计开发任务书，经公司领导审批后，业务部门根据产品设计开发任务书准备纸、油墨、印版、烫金等生产材料及生产工艺设备的准备工作，材料、设备准备完成后，安排在印刷车间进行上机打样；打样过程中，由生产技术部组织业务、品质、车间等部门对打样结果进行评审，打样评审通过后，由生产技术部进行送样、签样工作（送中烟技术中心材料部），若签样不合格，需重新进行打样准备；签样完成后，生产技术部根据打样情况形成临时技术标准，品质部形成检验标准，印刷车间根据临时技术标准进生试机生产，生产产品由生产技术部送烟厂进行上机包装测试（若包装测试不通过，生产技术部需重新调整临时技术标准重新试机生产），包装测试通过后，生产技术部根据试机生产时情况形成技术标准。当月生产需求时，生产技术部按生产组织程序进行组织生产，并同时下达技术标准，印刷车间根据生产技术标准，进行工艺首检，确认各项工艺指标正确无误，进行材料及设备的准备工作，各项工作准备完成后按技术标准要求进行工艺控制，生产技术部对整个生产运行过程进行监督，当工艺运行不符合要求时，通知生产技术部进行工艺调整。生产结束后，进入剥盒、选盒工序，经过挑选的烟标合格的按成品入库程序进行入库，不合格的产品按不合格程序进行处理。

产品工艺管理流程图业务部生产技术部印刷车间品质部输出记录接到设计更改需求段阶 } 改更计设 { 发开吕产不通过不通过通过接到设计开发需求产品开发策划打样准备送样、签样通过不通过形成技术标准（临时）审批不通过上机打样形成检验标准设计开发项目组成立通知产品开发任务书段阶制控艺工产生送客户包装测试■试生产 ■ 形成技术标准＜接到生产需求组织生产下达工艺标准工艺首检材料准备设备准备工艺监督过程质量监督工艺改进不通过运行判定成品质量监督是合格成品入库结束不合格控制程序过程检验记录工艺检查记录表，匚工艺记录表工艺运行控制剥盒、选盒烟用材料试验评价报告印刷作业指导书生产工作单换版通知单生产操作记录表工艺更改通知单成品检验记录

光纤跳线接口-详细图解上课讲义

光纤跳线接口-详细图解作者：管理员发布于：2013-06-19 03:20:49 文字：【大】【中】【小】摘要：本文介绍：光纤跳线接口类型，接口图片等知识光纤跳线就是两头有连接器的光纤，它的作用是做为从设备到光纤布线链路的路接线，一般在光端机，光模块，光纤收发器等设备和终端盒之间的连接。而尾纤是只有一头有连接器的光纤，下面对网络工程中几种常用的光纤连接器进行详细的说明：光纤跳线的接口类型常见的有FC、SC、ST、PC、APC、LC这几种，FC接头的光纤跳线多用于配线架上，而SC接头的光纤跳线多用于路由器交换机上。另外还有MTRJ、MPO、MU、SMA、FDDI、E2000、D4等各种形式的光纤接口类型。常见的几种光纤跳线接口类型含义如下： FC 圆型带螺纹常用于光端机等设备 ST 卡接式圆型常用于终端盒设备 SC 卡接式方型常用于光纤收发器 PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光光纤跳线接口图解：

光纤跳线接头是用户在选购光纤跳线时必要考虑的一个问题，弄明白各种光纤跳线接头的含义能帮助用户更快的找到自己想要的产品。 ①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多) ②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机上用的最多) ③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架) ④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(路由器常用) ⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体

面粉厂工艺流程设计说明书

武汉工业学院课程设计设计说明书设计题目：日处理小麦200吨粉厂工艺流程设计姓名曾令鹏学院食品科学与工程学院专业粮食工程课程谷物加工工程指导教师黄学林 2012年 5 月23 日

目录一、前言 (3) （一）、设计目的 (3) （二）、设计依据 (3) 二、工艺流程分析 (3) （一）、麦路流程分析 (4) （二）、粉路流程分析 (5) 三、设备选型分析及参数确定 (5) （一）、原料接收的方法与设施 (5) （二）、麦路设备的计算选用 (5) （三）、粉路设备的计算选用 (6) （四）、仓的设计与计算 (11) 四、风网组合分析 (11) 五、参考文献 (12) 六、附图 (13) （一）、工艺设备明细表 (13) （二）、流量平衡表 (14) （三）、工艺流程图 (15)

一、前言（一）、设计目的 1、目的：通过课程设计的训练，使学生巩固所学到的理论知识，提高解决实际问题的能力，增强运算、绘图和使用技术资料等的技能；培养粮食加工的基本工程素质。 2、任务与内容：粉厂工艺流程设计（图）、工艺设备明细表、粉厂工艺流程设计说明书。（二）、设计依据 1、生产规模：日处理小麦200吨； 2、原料主要特性：[产地]湖北；[品种]硬麦；[水分]：14%；[含杂总量]： 2.1%（其中：沙石含量0.15％，异种粮粒含量 3.8％）；［小麦容重］760克/升。 3、成品种类与规格：[产品类别]通用面粉；[加工精度]以国标高筋面粉为主，［出粉率］72％（通用面粉66％，次粉6％）。 4、物料垂直提升方式：麦间升运，粉间风运。 5、清理后的净麦质量要求：含杂总量≤1.0%；其中含矿物质≤0.5%；不完善粒≤8.0%。二、工艺流程分析本设计采用三筛两打二去石一精选，两次润麦的麦路流程工艺；粉路采用轻研细分制粉法。（一）、麦路流程分析原料→下粮坑→初清筛→计量→毛麦仓→振动筛→头道去石机→精选机→磁选→头道打麦机→平面回转筛→头道着水机→润麦仓→二道去石机→磁选→二道打麦机→平面回转筛→二道着水机→净麦仓→计量秤→磁选→入磨【工艺说明】：考虑到原粮状况，来料含杂总量为 2.1%（其中：沙石含量0.15％，异种粮粒含量3.8％）。清理后的净麦要达到国标要求，含杂总量≤1.0%；其中含矿物质≤0.5%；不完善粒≤8.0%。

光纤快速连接器技术规范书

光纤快速连接器技术规范书 This model paper was revised by the Standardization Office on December 10, 2020

光纤快速连接器技术规范书概述本技术规范书中规定的产品应满足ITU-T,IEC等相关国际标准的要求，也将满足GB/T 光纤光缆机械式接头、YD/T 1636-2007《光纤到户（FTTH）体系结构和总体要求》的相关规定。结合我省目前使用的实际情况，特制定本光纤快速连接器技术规范书，投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光纤快速连接器产品。产品分类光纤快速连接器：一种高性能、使用简便的机械光纤连接器。可广泛地运用在将皮线入户光缆快速端接和互连的场合。具备与标准SC连接器同等的接续性能，可直接与标准SC法兰相连。主要技术要求参考标准的要求 GB/T 光纤光缆机械式接头器件规格尺寸 SC型机械接续连接插头总长度（含尾套长度）≤ 60mm 外观

形状完整，外观应平滑、洁净、无毛刺、气泡、伤痕和裂纹，一致性好，各零部件组合应平整，插头与对应的适配器插入和拔出应平顺、轻松。涂覆层表面应光洁，色泽均匀，无流挂，无露底；金属件无毛刺、锈蚀。适用接续的光缆皮线入户光缆（3mm*2mm，宽*高）；光纤包层直径为：125μm 光学性能 1.5.1光学性能指标插入损耗：小于 dB （与标准SC连接器耦合），在1,310 nm & 1,550 nm 回波损耗：小于-40 dB，（室温23℃） 1.5.2 性能的现场验证厂方应能提供简便易行的现场测试方法，用于测试现场制作的光纤机械接续连接头的光学性能指标，以便于及时获知连接插头的性能优劣。 1.5.3 各种机械和环境试验后允许的插入损耗及回波损耗变化量各种机械和环境试验后允许的插入损耗及回波损耗变化量如下表：单位：dB

图解常见光纤尾纤(推荐文档)

图解常见尾纤型号光纤这东西有时候挺烦人的，总结了常用的几种光纤接头。1. 上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

2. FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

3. ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的

SC到LC，一头GBIC,另一头MINI-GBIC

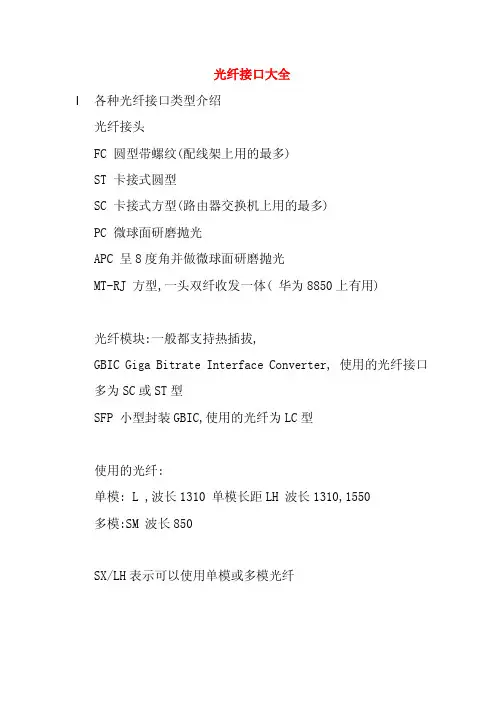

各种光纤接口类型介绍 ! 各种光纤接口类型介绍光纤接头 FC 圆型带螺纹(配线架上用的最多) ST 卡接式圆型 SC 卡接式方型(路由器交换机上用的最多) PC 微球面研磨抛光 APC 呈8度角并做微球面研磨抛光 MT-RJ 方型,一头双纤收发一体( 华为8850上有用) 光纤模块:一般都支持热插拔, GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型 SFP 小型封装GBIC,使用的光纤为LC型使用的光纤: 单模: L ,波长1310 单模长距LH 波长1310,1550 多模:SM 波长850 SX/LH表示可以使用单模或多模光纤 -------------------------------------------------------------------------------- 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头 “LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下 “/”前面部分表示尾纤的连接器型号 “SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。 “FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等. “/”后面表明光纤接头截面工艺，即研磨方式。 “PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。 “SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点； ODF侧光接口一般用FC接头，FC是金属接头，但ODF 不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN 、FDDI。 “PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使
