单片机晶振的必要性_单片机晶振的作用_单片机晶振电路原理（51单片机）什么是晶振晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。

对于单片机来说晶振是很重要的，可以说是没有晶振就没有时钟周期，没有时钟周期就无法执行程序代码，那样的话单片机就无法工作。接下来跟随小编详细的了解一下单片机晶振的电路原理及作用。

单片机晶振的必要性单片机工作时，是一条一条地从ROM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。一个机器周期包括12个时钟周期。如果一个单片机选择了12MHZ晶振，它的时钟周期是1/12us，它的一个机器周期是12x（1/12）us，也就是1US。

MCS-51单片机的所有指令中，有一些完成得比较快，只要一个机器周期就行了，有一些完成得比较馒，得要2个机器周期，还有两条指令要4个机器周期才行。为了衡量指令执行时间的长短，又引|入一个新的概念：指令周期。所谓指令周期就是指执行条指令的时间。例如，当需要计算DJNZ指令完成所需要的时间时，首先必须要知道晶振的频率，设所用晶振为12MHZ，则一个机器周期就是1US。而DJNZ指令是双周期指令，所以执行一次要2US。如果该指令需要执行500次，正好1000us，也就是1ms。

机器周期不仅对于指令执打有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了12MHZ晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。

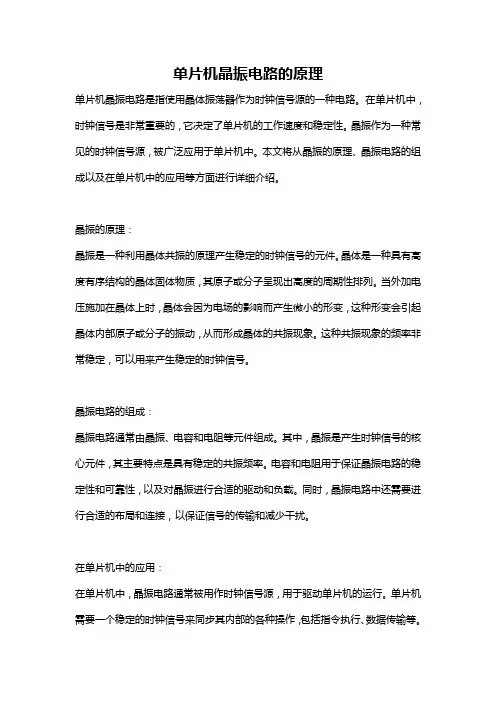

单片机晶振电路原理（51单片机）XTAL1和XTAL2指的是8051系单片机上常见的用于接“晶振”（晶体谐振器-Crystal Resonator”）的两个引脚。从原理上来说，这两个引脚和MCU内部一个反相器相连接。这个反相器与外部的“晶振”组成一个构成一个皮尔斯振荡器（Pierce oscillator）。因为这个振荡器集成在器件内部的组件实在是不能更简单啦，就

晶振在单片机中的作用

晶振在单片机中的作用简单地说，没有晶振，就没有时钟周期，没有时钟周期，就无法执行程序代码，单片机就无法工作。单片机工作时，是一条一条地从RoM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。—个机器周期包括12个时钟周期。如果一个单片机选择了12MHz晶振，它的时钟周期是1/12us，它的一个机器周期是 12×(1/12)us，也就是1us。 MCS—51单片机的所有指令中，有一些完成得比较快，只要一个机器周期就行了，有一些完成得比较馒，得要2个机器周期，还有两条指令要4个机器周期才行。为了衡量指令执行时间的长短，又引入一个新的概念：指令周期。所谓指令周期就是指执行一条指令的时间。例如，当需要计算DJNZ指令完成所需要的时间时，首先必须要知道晶振的频率，设所用晶振为12MHz，则一个机器周期就是1us。而DJNZ指令是双周期指令，所以执行一次要2us。如果该指令需要机器周期不仅对于指令执行有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了12MHz晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。

每个单片机系统里都有晶振，全程是叫晶体震荡器，在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。晶振用一种能把电能和机械能相互转化的晶体在共振的状态下工作，以提供稳定，精确的单频振荡。在通常工作条件下，普通的晶振频率绝对精度可达百万分之五十。高级的精度更高。有些晶振还可以由外加电压在一定范围内调整频率，称为压控振荡器（VCO）。晶振的作用是为系统提供基本的时钟信号。通常一个系统共用一个晶振，便于各部分保持同步。有些通讯系统的基频和射频使用不同的晶振，而通过电子调整频率的方法保持同步。晶振通常与锁相环电路配合使用，以提供系统所需的时钟频率。如果不同子系统需要不同频率的时钟信号，可以用与同一个晶振相连的不同锁相环来提供。晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路如图1b，其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。其中Co，C1，L1，RR是晶体的等效电路。

50个单片机晶振问题及解决方法小结

1、单片机晶振不起振原因分析遇到单片机晶振不起振是常见现象，那么引起晶振不起振的原因有哪些呢？ (1) PCB板布线错误； (2) 单片机质量有问题； (3) 晶振质量有问题； (4) 负载电容或匹配电容与晶振不匹配或者电容质量有问题； (5) PCB板受潮，导致阻抗失配而不能起振； (6) 晶振电路的走线过长； (7) 晶振两脚之间有走线； (8) 外围电路的影响。解决方案，建议按如下方法逐个排除故障： (1) 排除电路错误的可能性，因此你可以用相应型号单片机的推荐电路进行比较。 (2) 排除外围元件不良的可能性，因为外围零件无非为电阻，电容，你很容易鉴别是否为良品。 (3) 排除晶振为停振品的可能性，因为你不会只试了一二个晶振。 (4) 试着改换晶体两端的电容，也许晶振就能起振了，电容的大小请参考晶振的使用说明。 (5) 在PCB布线时晶振电路的走线应尽量短且尽可能靠近IC，杜绝在晶振两脚间走线。 2、单片机晶振电路中两个微调电容不对称会怎样？相差多少会使频率怎样变化？我在检测无线鼠标的接受模块时，发现其频率总是慢慢变化（就是一直不松探头的手,发现频率慢慢变小）晶振是新的！答：电容不对称也不会引起频率的漂移,你说的频率漂移可能是因为晶振的电容的容量很不稳定引起的,你可以换了试,换两电容不难,要不就是你的晶振的稳定性太差了,或者你测量的方法有问题. 3、51单片机时钟电路用12MHZ的晶振时那电容的值是怎样得出来的？拿内部时钟电路来说明吧！答：其实这两个电容没人能够解释清楚到底怎么选值，因为22pF实在是太小了。这个要说只能说和内部的振荡电路自身特性有关系，搭配使用，用来校正波形，没有人去深究它到底为什么就是这么大的值。 4、晶振为何被要求紧挨着IC，单片机晶振不起振？答：原因如下：晶振是通过电激励来产生固定频率的机械振动，而振动又会产生电流反馈给电路，电路接到反馈后进行信号放大，再次用放大的电信号来激励晶振机械振动，晶振再将振动产生的电流反馈给电路，如此这般。当电路中的激励电信号和晶振的标称频率相同时，电路就能输出信号强大，频率稳定的正弦波。整形电路再将正弦波变成方波送到数字电路中供其使用。问题在于晶振的输出能力有限，它仅仅输出以毫瓦为单位的电能量。在IC（集成电路）内部，通过放大器将这个信号放大几百倍甚至上千倍才能正常使用。晶振和IC 间一般是通过铜走线相连的，这根走线可以看成一段导线或数段导线，导线在切割磁力线的时候会产生电流，导线越长，产生的电流越强。现实中，磁力线不常见，电磁波却到处都是，例如：无线广播发射、电视塔发射、手机通讯等等。晶振和IC之间的连线就变成了接收天线，它越长，接收的信号就越强，产生的电能量就越强，直到接收到的电信号强度超过或接近晶振产生的信号强度时，IC内的放大电路输出的将不再是固定频率的方波了，而是乱七八糟的信号，导致数字电路无法同步工作而出错。

单片机晶振旁边电容的作用及振荡电路的分析

我想很多的单片机爱好者对晶振两边要接22或者30pF的电容不理解，因为电容有些时候是可以不要的。其实单片机和其他一些IC的振荡电路的真名叫“三点式电容振荡电路”，如下图 Y1是晶体，相当于三点式里面的电感，C1和C2就是电容，5404非门和R1实现一个NPN 的三极管，接下来分析一下这个电路。 5404必需要一个电阻，不然它处于饱和截止区，而不是放大区，R1相当于三极管的偏置作用，让5404处于放大区域，那么5404就是一个反相器，这个就实现了NPN三极管的作用，NPN三极管在共发射极接法时也是一个反相器。大家知道一个正弦振荡电路要振荡的条件是，系统放大倍数大于1，这个容易实现，相位满足360度，与晶振振荡频率相同的很小的振荡就被放大了。接下来主要讲解这个相位问题： 5404因为是反相器，也就是说实现了180°移相，那么就需要C1，C2和Y1实现180°移相就可以，恰好，当C1，C2，Y1形成谐振时，能够实现180移相，这个大家可以解方程等，把Y1当作一个电感来做。也可以用电容电感的特性，比如电容电压落后电流90°，电感电压超前电流90°来分析，都是可以的。当C1增大时,C2端的振幅增强，当C2降低时，振幅也增强。有些时候C1，C2不焊也能起振，这个不是说没有C1，C2，而是因为芯片引脚的分布电容引起的，因为本来这个C1，C2就不需要很大，所以这一点很重要。接下来分析这两个电容对振荡稳定性的影响。因为5404的电压反馈是靠C2的，假设C2过大，反馈电压过低，这个也是不稳定，假设C2过小，反馈电压过高，储存能量过少，容易受外界干扰，也会辐射影响外界。C1的作用对C2恰好相反。因为我们布板的时候，假设双面板，比较厚的，那么分布电容的影响不是很大，假设在高密度多层板时，就需要考虑分布电容。有些用于工控的项目，建议不要用无源晶振的方法来起振，而是直接接有源晶振。也是主要由于无源晶振需要起振的原因，而工控项目要求稳定性要好，所以会直接用有源晶振。在有频率越高的频率的晶振，稳定度不高，所以在速度要求不高的情况下会使用频率较低的晶振。

单片机晶振的必要性_单片机晶振的作用_单片机晶振电路原理(51单片机)

单片机晶振的必要性_单片机晶振的作用_单片机晶振电路原理（51单片机）什么是晶振晶振一般叫做晶体谐振器，是一种机电器件，是用电损耗很小的石英晶体经精密切割磨削并镀上电极焊上引线做成。对于单片机来说晶振是很重要的，可以说是没有晶振就没有时钟周期，没有时钟周期就无法执行程序代码，那样的话单片机就无法工作。接下来跟随小编详细的了解一下单片机晶振的电路原理及作用。单片机晶振的必要性单片机工作时，是一条一条地从ROM中取指令，然后一步一步地执行。单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。一个机器周期包括12个时钟周期。如果一个单片机选择了12MHZ晶振，它的时钟周期是1/12us，它的一个机器周期是12x（1/12）us，也就是1US。 MCS-51单片机的所有指令中，有一些完成得比较快，只要一个机器周期就行了，有一些完成得比较馒，得要2个机器周期，还有两条指令要4个机器周期才行。为了衡量指令执行时间的长短，又引|入一个新的概念：指令周期。所谓指令周期就是指执行条指令的时间。例如，当需要计算DJNZ指令完成所需要的时间时，首先必须要知道晶振的频率，设所用晶振为12MHZ，则一个机器周期就是1US。而DJNZ指令是双周期指令，所以执行一次要2US。如果该指令需要执行500次，正好1000us，也就是1ms。机器周期不仅对于指令执打有着重要的意义，而且机器周期也是单片机定时器和计数器的时间基准。例如一个单片机选择了12MHZ晶振，那么当定时器的数值加1时，实际经过的时间就是1us，这就是单片机的定时原理。单片机晶振电路原理（51单片机）XTAL1和XTAL2指的是8051系单片机上常见的用于接“晶振”（晶体谐振器-Crystal Resonator”）的两个引脚。从原理上来说，这两个引脚和MCU内部一个反相器相连接。这个反相器与外部的“晶振”组成一个构成一个皮尔斯振荡器（Pierce oscillator）。因为这个振荡器集成在器件内部的组件实在是不能更简单啦，就

单片机为什么要晶振_51单片机晶振频率

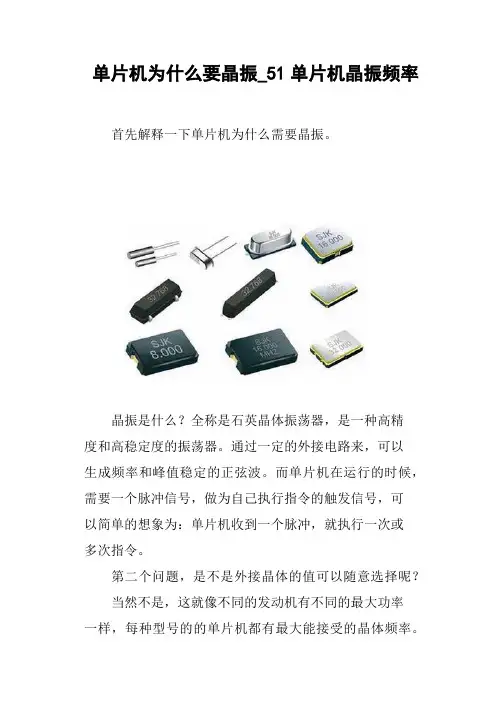

单片机为什么要晶振_51单片机晶振频率首先解释一下单片机为什么需要晶振。晶振是什么？全称是石英晶体振荡器，是一种高精度和高稳定度的振荡器。通过一定的外接电路来，可以生成频率和峰值稳定的正弦波。而单片机在运行的时候，需要一个脉冲信号，做为自己执行指令的触发信号，可以简单的想象为：单片机收到一个脉冲，就执行一次或多次指令。第二个问题，是不是外接晶体的值可以随意选择呢？当然不是，这就像不同的发动机有不同的最大功率一样，每种型号的的单片机都有最大能接受的晶体频率。
