聚甲醛POM的一些知识

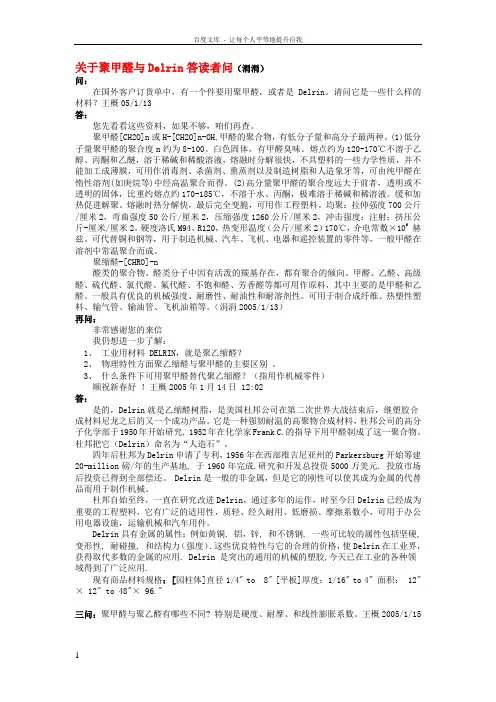

关于聚甲醛与Delrin答读者问（涓涓）

问：

在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。请问它是一些什么样的材料？王概05/1/13

答：

您先看看这些资料，如果不够，咱们再查。

聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。(1)低分子量聚甲醛的聚合度n约为8-100。白色固体，有甲醛臭味。熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约1.4熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。缓和加热促进解聚。熔融时热分解快，最后完全变脆，可用作工程塑料。均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射7.6；挤压12.5公斤-厘米/厘米2。硬度洛氏M94、R120，热变形温度（4.6公斤/厘米2）170℃，介电常数3.7×106赫兹。可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。

聚缩醛-[CHRO]-n

醛类的聚合物。醛类分子中因有活泼的羰基存在，都有聚合的倾向。甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。（涓涓2005/1/13）

再问：

非常感谢您的来信

我仍想进一步了解：

1、工业用材料 DELRIN，就是聚乙缩醛？

2、物理特性方面聚乙缩醛与聚甲醛的主要区别。

3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）

顺祝新春好！王概2005年1月14日 12:02

答：

是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。它是一种强韧耐温的高聚物合成材料，杜邦公司的高分子化学部于1950年开始研究, 1952年在化学家Frank C.的指导下用甲醛制成了这一聚合物。杜邦把它（Delrin）命名为“人造石”。

四年后杜邦为Delrin申请了专利，1956年在西部维吉尼亚州的Parkersburg开始筹建20-million磅/年的生产基地, 于1960年完成.研究和开发总投资5000万美元. 投放市场后投资已得到全部偿还。 Delrin是一般的非金属，但是它的刚性可以使其成为金属的代替品而用于制作机械。

杜邦自始至终，一直在研究改进Delrin，通过多年的运作，时至今日Delrin已经成为重要的工程塑料，它有广泛的适用性，质轻、经久耐用、低磨损、摩擦系数小，可用于办公用电器设施，运输机械和汽车用件。

Delrin具有金属的属性；例如黄铜, 铝，锌, 和不锈钢. 一些可比较的属性包括坚硬, 变形性, 耐碰撞, 和结构力（强度）.这些优良特性与它的合理的价格，使Delrin在工业界，获得取代多数的金属的应用. Delrin 是突出的通用的机械的塑胶,今天已在工业的各种领域得到了广泛应用.

现有商品材料规格：[园柱体]直径1/4" to 8" [平板]厚度：1/16" to 4" 面积： 12" × 12" to 48"× 96."

三问：聚甲醛与聚乙醛有哪些不同? 特别是硬度、耐摩、和线性膨胀系数。王概2005/1/15

答：从网上找了一些材料摘录如下，供参考；（涓涓2005/1/15）

聚甲醛03/07/content_91824.htm

以甲醛为原料生产的聚甲醛是一种综合性能十分优异的工程塑料，具有优良的机械性能、良好的耐磨损性、耐化学品性和尺寸稳定性，耐疲劳性能特别突出，自润滑性能好，着色性强，因而是用来代替铝、锌、铜等有色金属的理想材料。随着我国汽车工业和机械、电子电气、建筑器材、农机、轻工等的发展，国内市场对聚甲醛的需求将迅速增长。

聚甲醛的合成与性能指标（《工程塑料手册》作者：杨世英；第六章聚缩醛）

聚缩醛主要是指聚甲醛(POM)。它具有高的综合力学性能、长期使用性能和良好的成型加工性能，有广阔的应用领域，是工程塑料中有代表性的品种。

一、聚甲醛的合成工艺路线

1．均聚甲醛由下列方法合成：

(I)以工业甲醛水溶液先制成低分子量的多聚甲醛或α-聚甲醛，然后再将其裂解纯化期制得高纯度甲醛气体，在惰性溶剂中催化聚合，经封端基、干燥、造粒而成。

(2)由三聚甲醛进行辐射均聚合。

(3)以三聚甲醛在催化剂作用下聚合，再经封端基、洗净而成。

2．共聚甲醛利用50％以上的甲醛水溶液合成三聚甲醛再经精制而成二氧五环共聚单体，以三氟化硼乙醚络合物或三氟化硼丁醚络合物为催化剂进行溶液聚合(溶剂为石油醚、环己烷或苯等)或本体聚合，经后处理和干燥，造粒而成共聚甲醛。

二、性能特点

聚缩醛已有系列牌号大量供应，其典型的成型方法是注射和玻璃纤维增强，一般用于工业配件。其特性见表6—1。

1.耐疲劳性聚甲醛是热塑性塑料中耐疲劳性最优的材料．可耐折107次，适合制造受外力反复作用的齿轮类制品。

2．耐蠕变性塑料长期受固定应力作用，形变会随时间增大(蠕变)，蠕变超过一定限度会造成破坏。所以任何塑性材料在长期放置时均应设法减少其所受的应力。聚甲醛与其他塑料相比在较宽的温度范围内蠕变小。还可以在成型时镶入金属件，保证尺寸精度及不变形。

3．耐磨性聚甲醛与其他塑料相比，具有自润滑性及低摩擦系数、低磨耗等特点。其

性可采用测量试片在各种环境(如：高温空气、油、水等)长期放置后其物理性能下降率的方法。按美国UL规定，在高温空气中初始强度下降至50%时的温度为该材料耐热老化的指标。用该标准，聚甲醛热老化指标为85—105℃。

5．耐药品性聚甲醛具有优异的耐有机溶剂、油类、无机药品的性能，它可以浸在盐酸、硫酸、硝酸中使用，也可以接触各种有机溶剂，尤其耐油性好，可提高润滑性用以制造滑动部件。此外对于颜色的选择性好，易于着色。

聚甲醛虽然具有许多优点，但仍有以下不足之处：比重大(1.41一1.42)；熔点较低；耐强酸性弱；难燃性较差；成型收缩率大。

聚甲醛分为均聚和共聚两种，使用时应注意它们性能上的区别。共聚甲醛在短期内强度好而均聚甲醛柔软性好。共聚物比均聚物软化点高10℃，受载荷时热变形温度高，热稳定性好，成型温度范围广。

理机械性能吸水率(24h浸渍)

吸水率*

抗张强度

相对伸长

拉伸模量

抗弯强度

弯曲模量

压缩强度(10%)

剪切强度

悬臂梁（缺口）

冲击强度(无缺口)

洛氏硬度

锥度摩擦

摩擦系数(对钢)

摩擦系数[同材料]

MPa

GPa

MPa

GPa

MPa

J/cm

Mg/千周

D570

D638

D790

D695

D732

D256

D785

D1044

D1894

0.25

0.22

68.6

3.1

97.1

2.82

124.5

65.7

0.745

1.284

M94

0.22

0.16

60.8

2.82

96.1

2.59

107.9

53.0

0.637

11.17

M80

0.15

0.35

0.25

0.20

58.8

6.21

73.5

5.03

124.5

65.7

0.431

M90

0.29

127.5

8.63

193.2

7.55

117.7

66.7

0.843

4.31

M79

0.15

0.35

热力学性能熔点

热变形温度**

线膨胀系数

导热系数

比热

燃烧性

℃

K-1

M/(mK)

J/(gK)

D648

(UL94)

175

136

10×10-5

0.23

165

110

10×10-5

0.23

1.47

175

158

4-8×10-5

166

163

4-7×10-5

电性能介电常数(106Hz)

介电损耗(105Hz)

绝缘破坏强度

体积电阻率

耐电孤性

Kv/mm

Ωcm

D150

D149

D257

D495

3.7

0.005

20(2mm)

1×105

220

3.7

0.007

20(2mm)

***

240

3.9

0.005

19(3mm)

5×1014

188

3.9

0.006

****

180

表注: 1.吸水率*（23℃，50%RH平衡） 2. 热变形温度**（1.82MPa）

3.*** 1×1014(3mm)

4.**** 1.2×1014(3mm)

读者：

暂时没有问题了，非常感谢您的帮助。王概2005/1/16

原料描述部分

规格级别注塑级外观颜色

该料用途一般机械零件、齿轮、拉炼、凸轮。有素材可供机械加工。

备注说明一般用途，表面经润滑树脂，有优异的加工成型特性。均一良好的特性。

②原料技术数据

POM(聚甲醛)注射成型工艺

POM（又称赛钢、特灵）。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-K（聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。

POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。

铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。

1、塑料处理

POM吸水性小，一般为0.2%-0.5%。在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。

再生料使用比例一般不超过20-30%。但要视产品的种类和最终用途而定，有时可达100%。

2、塑机的选用

POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。

3、模具及浇口设计

常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为

0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的

0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6

倍，脱模斜度40′-1°30′之间。

排气系统

POM-H 厚度0.01-0.02mm 宽3mm

POM-K 厚度0.04mm 宽3mm

4、熔胶温度

可用空射法量度

POM-H 可设为215℃（190℃-230℃）

POM-K 可设为205℃（190℃-210℃）

5、注射速度

常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。

6、背压

越低越好，一般不超过200bar

7、滞留时间

如设备没有熔胶滞留点

POM-H 可在215℃滞留35分钟

POM-K 可在205℃滞留20分钟不会有严重的分解

在注塑温度下熔体不能在机筒内滞留超过20分钟。POM-K在240℃下可滞留7分钟。如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。

8、停机

清理机筒必须用PE或PP，关闭电热，把螺杆推在前位。料筒和螺杆必须保持清洁。杂质或污垢会改变POM的过热稳定性（尤其是POM-H）。所

以当用完含卤聚合物或其他酸性聚合物后，应用PE清理干净后才能打POM

料，否则会发生爆炸。若作用不当的颜料、润滑剂或含GF尼龙的物料，会

导致塑料降质。

9、后处理

对于非常温使用的制件且质量要求较高，须进行热处理。

退火处理效果，可将制品放入浓度为30%的盐酸溶液中浸30分钟检查，然后用肉眼观察判断是否有残余应力的裂纹产生。

信息来源：中国塑料行业网

中国塑料行业网

聚甲醛热处理

七．聚甲醛（POM赛钢）

聚甲醛（POM）俗称赛钢属结晶性塑料，主要性能如下：.

1．聚甲醛为乳白色有光泽的塑胶。

2．具有综合力学性能、硬度刚性较高、耐冲击性好且具有优良的耐磨性及自润滑性。

3．耐有机溶剂性能好、性能稳定。

4．成型后尺寸较稳定、受温度环境影响较小。

*POM聚甲醛的成形工艺了解

1．聚甲醛吸湿性小（吸水率＜0.5%）成型前一般不予干澡或短时间干澡。2．成型温度范围窄、热稳定性差、250℃以上分解出甲醛单位（熔料颜色变暗）故单凭提高温度改善流动性有害且无效。正常啤塑宜采用较低的料筒温度及短小

的滞留时间、而提高注射压力能改善熔料的流动性及制品的表面质量。（熔体流动性对剪速度度较敏感）。

温度参数：前料筒190—210℃ 中料筒180—205℃ 后料筒150—170℃。

压力参数：注射压力在100MPa左右、背压0.5MPa.。

3．模具温度：80—100℃为宜（一般运热油）。

4．POM冷却收缩率很大（2~~2.5%）易出现啤塑缩水故必须延长保压时间来补缩

聚甲醛POM的一些知识

关于聚甲醛与Delrin答读者问（涓涓）问：在国外客户订货单中，有一个件要用聚甲醛，或者是Delrin。请问它是一些什么样的材料？王概05/1/13 答：您先看看这些资料，如果不够，咱们再查。聚甲醛[CH2O]n或H-[CH2O]n-OH,甲醛的聚合物，有低分子量和高分子最两种。(1)低分子量聚甲醛的聚合度n约为8-100。白色固体，有甲醛臭味。熔点约为120-170℃不溶于乙醇、丙酮和乙醚，溶于稀碱和稀酸溶液，熔融时分解很快，不具塑料的一些力学性质，并不能加工成薄膜，可用作消毒剂、杀菌剂、熏蒸剂以及制造树脂和人造象牙等，可由纯甲醛在惰性溶剂(如庚烷等)中经高温聚合而得。(2)高分量聚甲醛的聚合度远大于前者，透明或不透明的固体，比重约1.4熔点约170-185℃，不溶于水、丙酮，极难溶于稀碱和稀溶液。缓和加热促进解聚。熔融时热分解快，最后完全变脆，可用作工程塑料。均聚：拉伸强度700公斤/厘米2，弯曲强度50公斤/厘米2，压缩强度1260公斤/厘米2，冲击强度：注射7.6；挤压12.5公斤-厘米/厘米2。硬度洛氏M94、R120，热变形温度（4.6公斤/厘米2）170℃，介电常数3.7×106赫兹。可代替铜和钢等，用于制造机械、汽车、飞机、电器和遥控装置的零件等，一般甲醛在溶剂中常温聚合而成。聚缩醛-[CHRO]-n 醛类的聚合物。醛类分子中因有活泼的羰基存在，都有聚合的倾向。甲醛、乙醛、高级醛、硫代醛、氯代醛、氟代醛、不饱和醛、芳香醛等都可用作原料，其中主要的是甲醛和乙醛。一般具有优良的机械强度、耐磨性、耐油性和耐溶剂性。可用于制合成纤维、热塑性塑料、输气管、输油管、飞机油箱等。（涓涓2005/1/13）再问：非常感谢您的来信我仍想进一步了解： 1、工业用材料 DELRIN，就是聚乙缩醛？ 2、物理特性方面聚乙缩醛与聚甲醛的主要区别。 3、什么条件下可用聚甲醛替代聚乙缩醛？（指用作机械零件）顺祝新春好！王概2005年1月14日 12:02 答：是的，Delrin就是乙缩醛树脂，是美国杜邦公司在第二次世界大战结束后，继塑胶合成材料尼龙之后的又一个成功产品。它是一种强韧耐温的高聚物合成材料，杜邦公司的高分子化学部于1950年开始研究, 1952年在化学家Frank C.的指导下用甲醛制成了这一聚合物。杜邦把它（Delrin）命名为“人造石”。四年后杜邦为Delrin申请了专利，1956年在西部维吉尼亚州的Parkersburg开始筹建20-million磅/年的生产基地, 于1960年完成.研究和开发总投资5000万美元. 投放市场后投资已得到全部偿还。 Delrin是一般的非金属，但是它的刚性可以使其成为金属的代替品而用于制作机械。杜邦自始至终，一直在研究改进Delrin，通过多年的运作，时至今日Delrin已经成为重要的工程塑料，它有广泛的适用性，质轻、经久耐用、低磨损、摩擦系数小，可用于办公用电器设施，运输机械和汽车用件。 Delrin具有金属的属性；例如黄铜, 铝，锌, 和不锈钢. 一些可比较的属性包括坚硬, 变形性, 耐碰撞, 和结构力（强度）.这些优良特性与它的合理的价格，使Delrin在工业界，获得取代多数的金属的应用. Delrin 是突出的通用的机械的塑胶,今天已在工业的各种领域得到了广泛应用. 现有商品材料规格：[园柱体]直径1/4" to 8" [平板]厚度：1/16" to 4" 面积： 12" × 12" to 48"× 96." 三问：聚甲醛与聚乙醛有哪些不同? 特别是硬度、耐摩、和线性膨胀系数。王概2005/1/15

聚甲醛工艺详解(图)

储运方案项目储运方案见表3.2-7。原料、产品及其它货物的运输委托相关有危险品运输资质公司进行，主要是汽车运输。表3.2-7 项目原材料储运方案 3.2.4 拟建项目主要生产设备拟建项目生产设备见表3.2-8。

3.2.5生产工艺流程及排污节点 3.2.5.1 聚甲醛生产工艺流程及排污节点项目采用共聚甲醛生产技术，利用甲醇为原料在铁钼催化剂的催化作用下氧化生成55%甲醛溶液，再利用真空浓缩工艺将55%的甲醛浓缩成为74%的甲醛溶液，浓缩后的甲醛溶液在硫酸作用下合成三聚甲醛溶液，再经苯萃取和精制得到聚合级三聚甲醛，然后分别以三聚甲醛、二氧戊环分别为聚合单体和共聚单体进行本体连续聚合得到聚甲醛，聚甲醛部分作为产品外售，部分作为原料生产改性聚甲醛。其生产过程包括甲醛合成单元、甲醛浓缩单元、三聚甲醛合成单元、TOX精制单元、聚合单元、后处理单元、稀醛回收单元、改性单元。 (1) 甲醛合成单元甲醛合成单元以甲醇为原料，采用铁钼法甲醛生产工艺氧化生成甲醛，工艺流程如下：空气与吸收塔循环尾气混合进入循环风机，加压后送到甲醇预蒸发器。原料甲醇通过甲醇泵打到蒸发器加热气化，同时与空气和吸收塔循环尾气混合成原料气进入反应器，蒸发器由吸收塔的循环工艺流体和产品气体加热。

反应器类似一个列管式换热器，催化剂装在管内，导热油（HTF）在壳程。气体混合物进入反应器管程，经过催化剂发生化学反应，甲醇转化为甲醛。反应温度由导热油加热控制，反应过程中导热油冷凝时能副产蒸汽，副产蒸汽并入蒸汽管网。反应方程式如下：主反应： CH3OH + 1/2O2CH2O + H2O 副反应： CH3OH + 3/2O2CO2+ 2H2O CH3OH + O2HCOOH + H2O 2CH2O + H2O HCOOH + CH3OH 生成的反应气体经过甲醇蒸发器盘管与原料气换热后冷却，然后进入吸收塔，在吸收塔内串联的吸收级内与逆向流动的工艺水接触，当浓度达到所需要的值时（55％），甲醛从吸收底部抽出，部分回流，部分由泵输到粗醛储罐暂存，甲醛浓度可以通过产品线上的质量流量计自动控制。吸收塔顶部出来的尾气，部分返回循环风机入口，部分(G’1)送ECS催化焚烧处理系统处理，处理后废气由25m排气筒(P1)排放。 (2) 甲醛浓缩单元 60℃时甲醛水溶液中游离CH2O占总量的0.1%（wt），100℃时甲醛水溶液中游离CH2O占总量的1%wt。100℃，1atm时，醛水共沸组成中CH2O含量21%wt，CH2O组成随温度升高和压力增大而增加。温度降低，压力降低，共沸物中CH2O 含量减少，当压力低于26.6kPa（绝压），温度65℃，共沸现象消失。甲醛浓缩单元采用真空浓缩工艺将55%的甲醛浓缩成为74%的甲醛溶液，真空浓缩工艺可有效降低醛水共沸物中甲醛含量，减少水分蒸发带走甲醛。工艺流程如下：粗醛储槽内55%甲醛由泵加入甲醛加热器，加热后甲醛液送入真空闪蒸罐，闪蒸后的甲醛溶液浓度约为74%，经浓甲醛缓冲罐由浓醛泵送浓醛调节罐，再用泵送往三聚甲醛合成单元。真空闪蒸罐顶部的闪蒸气由换热器冷却后进入稀醛回收罐暂存，未凝气（G’2）送1#水吸收塔处理后由30m排气筒(P2)排放。同时在稀醛储罐加入定量的碱液来中和副产的甲酸，稀醛定期送稀醛回收单元回收甲醛。 (3) 三聚甲醛合成单元三聚甲醛(简称：TOX) 合成单元以74%的甲醛溶液为原料，在催化剂硫酸

聚甲醛工艺技术特点

聚甲醛工艺技术特点聚甲醛技术特点 1．美国杜邦公司以美国杜邦公司为代表的均聚工艺系以浓度为50%的甲醛溶液为原料，由于原料甲醛中含水和其它杂质，经与异辛醇生成乙基半水甲醛溶液，经过脱水精制，热裂解得到纯甲醛。将它通入含有三氟化硼乙醚络合物的惰性溶液中聚合成均聚甲醛，聚合料经过滤分离，干燥后，用醋酐进行羟基酯化封端，得到热稳定的聚甲醛，然后加入抗氧剂等助剂，通过挤出造粒制得成品。此种工艺路线由于甲醛提纯工艺复杂和后处理封端技术上的困难，使得均聚产品耐碱性、耐热性差，生产成本较高，由于技术和经济上的问题，近几年来国外一些以均聚法生产的公司，如意大利SIR公司、日本旭化成公司将均聚法聚甲醛装置改为共聚法。 2．美国Ticona 美国Ticona采用Celanese聚甲醛技术，其主要工艺过程如下：铁钼法甲醛，浓缩到60%。在硫酸催化剂三聚甲醛。以α-氯萘为萃取剂的萃取精馏而分离提纯至99.9％。环己胺溶剂和环氧乙烷共聚单体，分别以相当于三聚甲醛加入量的质量百分数的150%和5%加入溶液法聚合反应釜，同时加入120PPM的三氟化硼合乙醚聚合催化剂。大部分的环氧乙烷和70%的三聚甲醛共聚成了平均分子量大约40000的共聚体。在70℃下，2～4小时以后，加入质量分数为0.5％的三正丁胺，使反应终止。过滤和干燥后的聚合物固体用等于其重量5倍的水重新做成浆料。加入相当浆料重量5%的氨水。浆料被加热至150℃、氨水与聚合物链尾降解甲醛。稳定的聚合物用泵经冲洗离心分离机用新鲜水漂洗。然后用滚筒机蒸汽干燥。挤压设备中挤压成型，在此加入稳定剂和抗氧化剂。造粒机做成的0.125英寸（0.3cm）的小球用气体输送装袋。 3．德国BASF公司

聚甲醛生产工艺

聚甲醛工艺简介 Introduction： Introduction：manufacturing of POM 化学工程系 Chemical Engineering Department 聚甲醛概述 1、性能与用途聚甲醛树脂，又称聚氧甲撑树脂聚甲醛树脂，（polyoxymethylene Resins ，POM ），于50年代由杜），于50年代由杜邦公司研制开发，是目前世界三大通用工程塑料之一。三大通用工程塑料之一。邦公司研制开发，是目前世界三大通用工程塑料之一聚甲醛作为性能优异的工程塑料，可分为两大类：聚甲醛作为性能优异的工程塑料，可分为两大类：一是三聚甲醛或甲醛的均聚体，称为均聚甲醛。均聚一是三聚甲醛或甲醛的均聚体，称为均聚甲醛。甲醛具有优异的刚性，拉伸强度高，单位质量的拉伸强度甲醛具有优异的刚性，拉伸强度高，单位质量的拉伸强度高于锌和黄铜，接近钢材，而且耐磨性能好、摩擦系数小，高于锌和黄铜，接近钢材，而且耐磨性能好、摩擦系数小，但是热稳定性差、不耐酸碱。但是热稳定性差、不耐酸碱。热稳定性差二是三聚甲醛与少量戊环的共聚体，称为共聚甲醛，二是三聚甲醛与少量戊环的共聚体，称为共聚甲醛，三聚甲醛与少量戊环的共聚体共聚甲醛加工成型的条件不象均聚甲醛那样苛刻，加工过共聚甲醛加工成型的条件不象均聚甲醛那样苛刻，程热分解释放出来的甲醛气体少，可回收再利用。因此，程热分解释放出来的甲醛气体少，可回收再利用。因此，今后均聚甲醛发展势头将逐渐减弱，而共聚甲醛将成为今今后均聚甲醛发展势头将逐渐减弱，后的发展方向。目前共聚甲醛生产能力约占聚甲醛生产能后的发展方向。力的80 力的80％。 80％。（1）POM性能性能 POM具有类似金属的硬度、强度和钢性， POM具有类似金属的硬度、强度和钢性，良好的耐具有类似金属的硬度耐化学品性。疲劳性，并富于弹性，此外它还有较好的耐化学品性疲劳性，并富于弹性，此外它还有较好的耐化学品性。（2）POM用途用途自问世以来，POM已经广泛应用于电子电气机械、已经广泛应用于电子电气、自问世以来，POM已经广泛应用于电子电气、机械、仪表、日用轻工、汽车、建材、农业等领域。仪表、日用轻工、汽车、建材、农业等领域。 POM以低于其他许多工程塑料的成本， POM以低于其他许多工程塑料的成本，正在替代一些传以低于其他许多工程塑料的成本统上被金属所占领的市场，替代锌、黄铜、铝和钢制作许统上被金属所占领的市场，如替代锌、黄铜、铝和钢制作许多部件。多部件。在很多新领域的应用，如医疗技术、运动器械等方面，在很多新领域的应用，如医疗技术、运动器械等方面， POM也表现出较好的增长态势。 POM也表现出较好的增长态势。也表现出较好的增长态势 2、生产与市场（1）世界聚甲醛工业发展两大特点一是生产更趋集中和垄断，其中赫斯特－一是生产更趋集中和垄断，其中赫斯特－塞拉尼斯公杜邦公司、司、杜邦公司、巴斯夫公司和三菱瓦斯四家公司生产能力占全球聚甲醛生产总能力的83％，这几大公司控制着世界 83％，

聚甲醛的注塑工艺参数

十五、聚甲醛的注塑工艺参数料筒温度喂料区 40～50℃（50℃）区1 160～180℃（180℃）区2 180～205℃（190℃）区3 185～205℃〔200℃〕区4 195～215℃（205℃）区5 195～215℃（205℃）括号内的温度建议作为基本设定值，行程利用率为35％和65％，模件流长与壁厚之比为50：1到100：1 熔料温度 205～215℃ 料筒恒温170℃ 模具温度 40～120℃ 注射压力 100－150MPa（1000～1500bar）；对截面厚度为3～4mm的厚壁制品件，注射压力约为100MPa（1000bar），对薄壁制品件可升至150MPa（1500bar）保压压力取决于制品壁厚和模具温度；保压越长，零件收缩越小；保压应为80～100MPa （800～1000bar），模内压力可获得60～70MPa（600～700bar）；需要精密成型的地方，保持注射压力和保压为相同水平是很有利的（没有压力降）。相同的循环时间条件下，延长保压时间，成型重量不在增加，这意味着保压时间使之为最优；通常保压时间为总循环时间的30％；成型重量仅为标准重量的95％，因为收缩率为2.3％：成型重量达到100％时，收缩率为1.85％；均衡的和低的收缩率使制品尺寸保持稳定背压 5～10MPa（50～100bar）注射速度中等注射速度；如果注射速度太慢，模具或熔料温度太低，制品表面往往会出现细孔螺杆转速螺杆转速折合线速度为0.7m/s：将螺杆转速设置为只要能在冷却时间结束前完成塑化过程即可；螺杆扭矩要求为中等计量行程（0.5～3.5）D 残料量 2～6mm，取决于计量行程和螺杆直径预烘干不需要；如果材料受潮，在100℃温度下烘干约4h 回收率一般成型可用100％的回料，精密成型最多可加20％的回料收缩率约为2％（1.8％～3.0％）；24h后收缩停止浇口系统壁厚平均的小制品可用点式浇口；浇口的横截面应为制品最厚截面50％～60％；逆着模腔内一些障碍（中子、隔层）注射为好；用热流道模具成型也是一种工艺法机器停工时段生产结束前5～10min关闭加热系统，设背压为零，像挤出机清空料筒；当更换其它树脂时，如PA或PC，用PE清洗料筒料筒设备标准螺杆，止逆环，直通喷嘴聚甲醛(POM)注射成型工艺 POM（又称赛钢、特灵）。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-K （聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。 POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。

pom注塑工艺

pom(聚甲醛)注射成型工艺 pom(聚甲醛)注射成型工艺 POM（又称赛钢、特灵）。它是以甲醛等为原料聚合所得。POM-H（聚甲醛均聚物），POM-K （聚甲醛共聚物）是高密度、高结晶度的热塑性工程塑料。具有良好的物理、机械和化学性能，尤其是有优异的耐摩擦性能。 POM属结晶性塑料，熔点明显，一旦达到熔点，熔体粘度迅速下降。当温度超过一定限度或熔体受热时间过长，会引起分解。铜是POM降解催化剂，与POM熔体接触的部位应避免使用铜或铜材料。 1、塑料处理 POM吸水性小，一般为0.2%-0.5%。在通常情况下，POM不需干燥就能加工，但对潮湿原料必须进行干燥。干燥温度80℃以上，时间2小时以上，具体应按供应商资料进行。再生料使用比例一般不超过20-30%。但要视产品的种类和最终用途而定，有时可达100%。 2、塑机的选用 POM除了要求螺杆无滞料区外，对注塑机没有特别要求，一般注塑即可。 3、模具及浇口设计常见模具温度控制为80-90℃，流道直径有3-6mm，浇口长度为0.5mm，浇口大小要视胶壁厚度而定，圆形浇口直径至少应制品厚度的0.5-0.6倍，长方形浇口的宽度通常是厚度的2倍或以上，深度为壁厚的0.6倍，脱模斜度40′-1°30′之间。排气系统 POM-H 厚度0.01-0.02mm 宽3mm POM-K 厚度0.04mm 宽3mm 4、熔胶温度可用空射法量度 POM-H 可设为215℃（190℃-230℃） POM-K 可设为205℃（190℃-210℃） 5、注射速度常见为中速偏快，过慢易产生波纹，过快易产生射纹和剪切过热。 6、背压越低越好，一般不超过200bar 7、滞留时间如设备没有熔胶滞留点 POM-H 可在215℃滞留35分钟 POM-K 可在205℃滞留20分钟不会有严重的分解在注塑温度下熔体不能在机筒内滞留超过20分钟。POM-K在240℃下可滞留7分钟。如果停机，机筒温度可降到150℃，如要长期停机就必须清理机筒子，关闭加热器。 8、停机清理机筒必须用PE或PP，关闭电热，把螺杆推在前位。料筒和螺杆必须保持清洁。杂质或污垢会改变POM的过热稳定性（尤其是POM-H）。所以当用完含卤聚合物或其他酸性聚合物后，应用PE清理干净后才能打POM料，否则会发生爆炸。若作用不当的颜料、润滑剂或含GF尼龙的物料，会导致塑料降质。 9、后处理对于非常温使用的制件且质量要求较高，须进行热处理。

聚甲醛工艺详解(图)..

储运方案项目储运方案见表 3.2-7。原料、产品及其它货物的运输委托相关有危险品运输资质公司进行，主要是汽车运输。 3.2.4 拟建项目主要生产设备拟建项目生产设备见表3.2-8。表3.2-8 项目生产设备一览表
