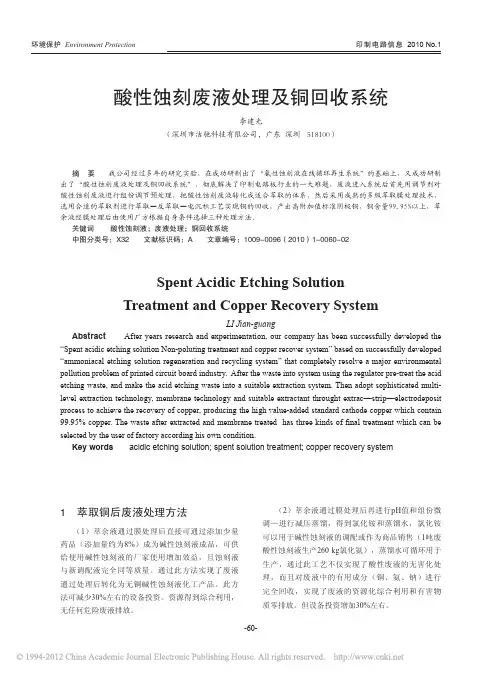

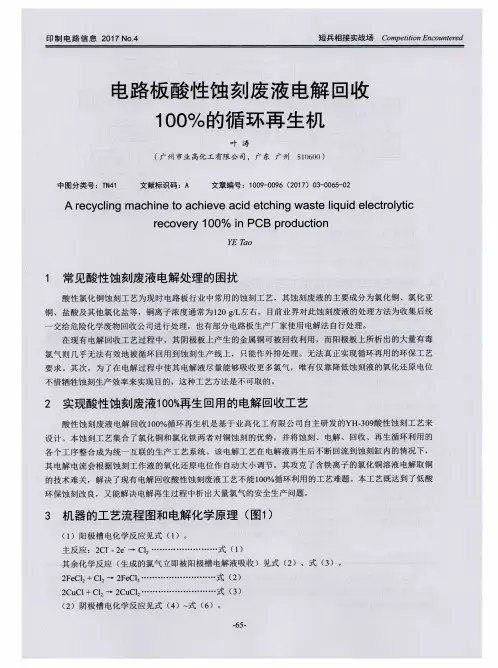

酸性蚀刻液萃取电解工艺

酸性蚀刻液萃取处理系统，将酸性蚀刻液进行预处理后，依次进行萃取、反萃、电积的工艺过程，得到产品阳极铜和萃取余液。萃取余液调整后再次萃，尾液液含铜降至0.5g/L以下外排进废水站处理。该工艺采用先进的萃取剂配方，萃取率高，萃取剂寿命达一年以上，设备运行稳定。

碱性氯化铜蚀刻液原理及基础配方

碱性氯化铜蚀刻液 1.特性 1)适用于图形电镀金属抗蚀层，如镀覆金、镍、锡铅合金，锡镍合金及锡的印制板的蚀刻。 2)蚀刻速率快，侧蚀小，溶铜能力高，蚀刻速率容易控制。 3)蚀刻液可以连续再生循环使用，成本低。 2.蚀刻过程中的主要化学反应在氯化铜溶液中加入氨水，发生络合反应： CuCl 2＋4NH 3 →Cu(NH 3 ) 4 Cl 2 在蚀刻过程中，板面上的铜被[Cu(NH 3) 4 ]2+络离子氧化，其蚀刻反应如下： Cu(NH 3) 4 Cl 2 ＋Cu →2Cu(NH 3 ) 2 Cl 所生成的[Cu(NH 3) 2 ]1+为Cu1+的络离子，不具有蚀刻能力。在有过量NH 3 和Cl-的情况下，能很快地被空气中的O 2所氧化，生成具有蚀刻能力的[Cu(NH 3 ) 4 ]2+络离子，其再生反应如下： 2Cu(NH 3) 2 Cl＋2NH 4 Cl＋2NH 3 ＋1/2 O 2 →2Cu(NH 3 ) 4 Cl 2 ＋H 2 O 从上述反应可看出，每蚀刻1克分子铜需要消耗2克分子氨和2克分子氯化铵。因此，在蚀刻过程中，随着铜的溶解，应不断补加氨水和氯化铵。应用碱性蚀刻液进行蚀刻的典型工艺流程如下：镀覆金属抗蚀层的印制板(金、镍、锡铅、锡、锡镍等镀层) →去膜→水洗→吹干→检查修板→碱性蚀刻→用不含Cu2+的补加液二次蚀刻→水洗→检查→浸亮(可选择) →水洗→吹干 3. 蚀刻液配方蚀刻液配方有多种，1979年版的印制电路手册(Printed Circuits Handbook)中介绍的配方见表10－4。表10－4 国外介绍的碱性蚀刻液配方

国内目前大多采用下列配方： CuCl 2·2H 2 O 100～150g/l 、NH 4 Cl 100g/l 、NH 3 ·H 2 O 670～700ml/1 2 配制后溶液PH值在9.6左右。溶液中各组份的作用如下： NH 3·H 2 O的作用是作为络合剂，使铜保持在溶液里。 NH 4 Cl的作用是能提高蚀刻速率、溶铜能力和溶液的稳定性。 (NH4) 3PO 4 的作用是能保持抗蚀镀层及孔内清洁。 4.影响蚀刻速率的因素蚀刻液中的Cu2+的浓度、PH值、氯化铵浓度以及蚀刻液的温度对蚀刻速率均有影响。掌握这些因素的影响才能控制溶液，使之始终保持恒定的最佳蚀刻状态，从而得到好的蚀刻质量。 Cu2+浓度的影响因为Cu2+是氧化剂，所以Cu2+的浓度是影响蚀刻速率的主要因素。研究铜浓度与蚀刻速率的关系表明：在0－11盎司/加仑时，蚀刻时间长；在11－16盎司/加仑时，蚀刻速率较低，且溶液控制困难；在18－22盎司/加仑时，蚀刻速率高且溶液稳定；在22－30盎司/加仑时，溶液不稳定，趋向于产生沉淀。注：1加仑（美制）=3.785升 1盎司= 28.35克1盎司/加仑=28.35/3.785=7.5G/1

金属蚀刻片

蚀刻片（Photo-etched sheets简称PE），是用一些技术腐蚀出来的金属片，一般材质有铜、不锈钢和镀膜的合金等。下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！蚀刻片（PHOTO-ETCHING PARTS）是项令人又爱又怕的模型科技产品，其生产的原理很类似电路板的方法，是利用强腐蚀性的强酸蚀刻掉不需要的部份，剩余的部份即为常见的蚀刻片产品。它的细部表现功夫凌驾于现有的各种模型材料之上，只要掌握制作技巧并辅助使用于模型上，相信可令您的作品精细度巨增。现有的蚀刻片材质有两种，一为不锈钢，一为铜。不锈钢产品的外观亮丽，且能制出很细致的细部线条，比较适合超细部的表现，但因其硬度高，所以在切割及加工时较麻烦，而且无法用一般的烙铁来焊接组合。铜的外观不及不锈钢的亮丽，但硬度低，很容易加工，可

以用一般的烙铁来焊接组合。左上为AFV CLUB的M-88回收战车的不锈钢材质细部零件，可注意它的网目有多么细。左下为TAMIYA 的不锈钢材质[ 工具]，可用它来刮出战车表面的防磁纹构造。右边为STENCILIT的铜材质[ 喷漆型板]，可用来喷出各种图案。由这三个产品来看，蚀刻片不光是用在细部零件用途上而已，现已有更多的辅助工具是利用它的特性所制成。广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。

光固化原理及技术

一、光固化原理 UV涂料即紫外光固化涂料，紫外光固化涂料经紫外光照射后,首先光引发剂吸收紫外光辐射能量而被激活,其分子外层电子发生跳跃,在极短的时间内生成活性中心,然后活性中心与树脂中的不饱和基团作用,引发光固化树脂和活性稀释剂分子中的双键断开,发生连续聚合反应,从而相互交联成膜。化学动力学研究表明,紫外光促使UV涂料固化的机理属于自由基连锁聚合。首先是光引发阶段;其次是链增长反应阶段,这一阶段随着链增长的进行,体系会出现交联,固化成膜;最后链自由基会通过偶合或歧化而完成链终止。二、什么是（UV）固化技术它是指通过一定波长的紫外光照射，使液态的树脂高速聚合而成固态的一种光加工工艺。光固化反应本质上是光引发的聚合、交联反应。光固化涂料是光固化技术在工业上大规模成功应用的最早范例，也是目前光固化产业领域产销量最大的产品，规模远大于光固化油墨和光固化胶粘剂。早期的光固化涂料主要应用于木器涂装，随着技术的不断发展和市场的开拓，光固化涂料所适用于的基材已由单一的木材扩展至纸张、各类塑料、金属、水泥制品、织物、皮革、石材(防护胶)等，外观也由最初的高光型，发展为亚光型、磨砂型(仿金属蚀刻)金属闪光型、珠光型、烫金型、纹理型等等。适宜涂装方式包括淋涂、辊涂、喷涂、浸涂等。 (UV)技术已一步一步的渗透到传统商品的方方面面，使商品变得更美，使厂家更能获益。（UV）固化技术的出现解决了一些关键的技术难题,首先（UV）固化采用（UV）光波原理,使（UV）涂料渗透到石材内部与石质发生连接.当固化反应完成后（UV）面也同时有较高的硬度,石材在使用中表面不与外界接触,而是（UV）涂层与外界接触,而当（UV）涂层受损时,非常容易修补,恢复原貌;所以（UV）养护技术必将在石材界引起一个革命性的改变,使养护更加快捷、方便、环保、并且成本更低。

蚀刻液类别

蚀刻液分类目前已经使用的蚀刻液类型有六种类型：酸性氯化铜碱性氯化铜氯化铁过硫酸铵硫酸/铬酸硫酸/双氧水蚀刻液。各种蚀刻液特点酸性氯化铜蚀刻液 1) 蚀刻机理：Cu+CuCl2→Cu2Cl2 Cu2Cl2+4Cl-→2(CuCl3)2- 2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。 a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。添加Cl-可以提高蚀刻速率的原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。 b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。较微量的Cu+就会显著的降低蚀刻速率。所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。 c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。当铜含量增加到一定浓度时，蚀刻速率就会下降。为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。 d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。温度太高会引起HCl过多地挥发，造成溶液组分比例失调。另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。碱性氯化铜蚀刻液

工艺流程图识图基础知识

工艺流程图识图基础知识工艺流程图是工艺设计的关键文件，同时也是生产过程中的指导工具。而在这里我们要讲的只是其在运用于生产实际中大家应了解的基础知识（涉及化工工艺流程设计的内容有兴趣的师傅可以找些资料来看）。它以形象的图形、符号、代号，表示出工艺过程选用的化工设备、管路、附件和仪表等的排列及连接，借以表达在一个化工生产中物量和能量的变化过程。流程图是管道、仪表、设备设计和装置布置专业的设计基础，也是操作运行及检修的指南。在生产实际中我们经常能见到的表述流程的工艺图纸一般只有两种，也就是大家所知道的PFD和P&ID。PFD实际上是英文单词的词头缩写，全称为Process Flow Diagram，翻译议成中文就是“工艺流程图”的意思。而P&ID也是英文单词的词头缩写，全称为Piping and Instrumentation Diagram，“&”在英语中表示and。整句翻译过来就是“工艺管道及仪表流程图”。二者的主要区别就是图中所表达内容多少的不同，PFD较P&ID内容简单。更明了的解释就是P&ID图纸里面基本上包括了现场中所有的管件、阀门、仪表控制点等，非常全面，而PFD图将整个生产过程表述明白就可以了，不必将所有的阀门、管件、仪表都画出来。另外，还有一种图纸虽不是表述流程的，但也很重要即设备布置图。但相对以上两类图而言，读起来要容易得多，所以在后面只做简要介绍。下面就介绍一下大家在图纸中经常看到的一些内容及表示方法。 1 流程图主要内容不管是哪一种，那一类流程图，概括起来里面的内容大体上包括图形、标注、图例、标题栏等四部分，我们在拿到一张图纸后，首先就是整体的认识一下它的主要内容。具体内容分别如下： a 图形将全部工艺设备按简单形式展开在同一平面上，再配以连接的主、辅管线及管件，阀门、仪表控制点等符号。 b 标注主要注写设备位号及名称、管段编号、控制点代号、必要的尺寸数据等。 c 图例为代号、符号及其他标注说明。 d 标题栏注写图名、图号、设计阶段等。

碱性蚀刻液在线回收操作规范

碱性蚀刻液回用铜回收设备操作规范 (试用版) 2012 年 11月

目录 1.清洗 (3) 2.测试搅拌、泵、过滤器的运行情况 (3) 3.调配电解槽电解液的酸度 (3) 4.调配水洗液的酸度 (4) 5.调节好萃取缸1、2、3、4的液位 (4) 6.设备的启动、操作及注意事项 (5) 7.停机 (7) 8.参数检测方法 (8) 9.蚀刻液循环系统保养细则 (9) 10.了解氨气及其防范措 (10) 11.附表 (11)

1.清洗 1.1先用毛巾清理安装时缸里的灰尘和胶丝； 1.2再用自来水清洗2~3次，直至把各个缸清洗干净为止； 1.3清洗干净后，试水，往各个缸注自来水（至每个缸容积的3/4），检查各个缸的性能，是否有漏夜； 2.测试搅拌、泵、过滤器的运行情况 2.1到电控箱的【泵浦界面】把搅拌、泵逐个逐个打开，逐个检查各搅拌、泵是否反转异常等； 2.2如果发现异常，立刻停止启动，及时处理异常后才能试运； 2.3检查各个过滤器的运行情况，查看其是否压力过大等问题，及时做好处理措施，防止压力过大损坏泵； 2.4检查各管道是否通畅，是否接好，是否漏液； 2.5检查完各个设备正常工作后，准备下阶段的工作。 3.调配电解槽电解液的酸度 3.1把电解槽里的自来水调至约8m3，把试水时多余的自来水排掉（如有杂物用水瓢捞出来，以防堵泵和管道）； 3.2把AC缸的循环泵P7开启、打开冷凝水阀门（把阀门开到最大）； 3.3穿戴好防化服、水鞋、手套等劳保，加入纯度较高的硫酸（约2.8吨、浓度98%），加硫酸时，不能单独进行，旁边一定要有人监视（由于加的量比较多，可多人轮换添加）

SUS304不锈钢蚀刻工艺说明

銘瑞通SUS304不锈钢蚀刻工艺说明 Designer:张辉亭 DATE:2014/9/17

SUS304不锈钢蚀刻背胶工艺流程清洗清洗开料预烤曝光显影检验蚀刻脱模清洗烘干检验贴胶压合拆废料检验包装出货

开料 1.开料前检验钢片原材料有无擦花、刮伤、折角、并弯折钢片有无弹性，以检验钢片韧性及硬度是否合格. 2.用卡尺测量钢片厚度，看是否与流转单上所要求厚度一致. 3.开料尺寸公差控制在±1mm内，要求在裁切时需一次裁断，裁切后钢片边缘不能有卷边，毛刺等现象. 4.开料时需戴厚棉手套操作，避免被钢片边缘割伤. 5.开料钢片时规定专用剪床开料，每次开料前后对剪床各部件加以擦拭，打油，每2个月对剪床刀口进行一次抛光.

清洗 1.钢片来料如有油渍，污垢等不良，需浸泡浓度10﹪碱性除油剂30min 2.双面磨板，速度2.0m/min 厚度0.1-0.15mm，磨刷压力2.5-2.7A，厚度为0.2-0.25mm磨刷压力2.3-2.5A，烘干温度85±3℃ 3.清洗时不能过酸性除油，微蚀等一切呈酸性物质

涂布固化 1.用湿膜丝印，湿膜不可以加开油水，保证湿膜丝印性能，油墨不可过期使用 2.采用双面涂布机涂布,用猪笼架插架避免板面划伤。 3.丝印后静止10min,方可烘烤,烘烤第一面80℃ 20min, 4.注意插架时避免擦花油墨,涂布时不可污染钢片表面,注意台面清洁,不能用洗网水清洁台面,台面不能贴任何胶带和异物导致蚀刻后造成板面凹坑不良。

曝光 1.曝光前先检查菲林版本或型号有无出错,如有异形钢片菲林(单PCS过大或者拼板不规则)通知工程确认 2.对底片时对准菲林四周阴阳盘夹边,烫底片时至少保证烫点离阴阳焊盘至少5mm 3.夹边时夹条需采用与生产钢片相等厚度的FR4或PET夹边.如菲林是生产0.2mm的钢片就用0.2mm的FR4或PET夹边 4.生产时每生产5PNL必须检查一次菲林,查看菲林四周阴阳PAD有无透光偏位，菲林有无擦花 5.曝光擦气时需真空延时5秒后才可擦气，以防止曝光不良，曝光能量设定为8-9格

半导体IC制造流程

一、晶圆处理制程晶圆处理制程之主要工作为在硅晶圆上制作电路与电子组件（如晶体管、电容体、逻辑闸等），为上述各制程中所需技术最复杂且资金投入最多的过程，以微处理器（Microprocessor）为例，其所需处理步骤可达数百道，而其所需加工机台先进且昂贵，动辄数千万一台，其所需制造环境为为一温度、湿度与含尘量（Particle）均需控制的无尘室（Clean-Room），虽然详细的处理程序是随着产品种类与所使用的技术有关；不过其基本处理步骤通常是晶圆先经过适当的清洗（Cleaning）之后，接着进行氧化（Oxidation）及沈积，最后进行微影、蚀刻及离子植入等反复步骤，以完成晶圆上电路的加工与制作。二、晶圆针测制程经过Wafer Fab之制程后，晶圆上即形成一格格的小格，我们称之为晶方或是晶粒（Die），在一般情形下，同一片晶圆上皆制作相同的芯片，但是也有可能在同一片晶圆上制作不同规格的产品；这些晶圆必须通过芯片允收测试，晶粒将会一一经过针测（Probe）仪器以测试其电气特性，而不合格的的晶粒将会被标上记号（Ink Dot），此程序即称之为晶圆针测制程（Wafer Probe）。然后晶圆将依晶粒为单位分割成一粒粒独立的晶粒，接着晶粒将依其电气特性分类（Sort）并分入不同的仓（Die Bank），而不合格的晶粒将于下一个制程中丢弃。三、IC构装制程 IC构装制程（Packaging）则是利用塑料或陶瓷包装晶粒与配线以成集成电路（Integrated Circuit；简称IC），此制程的目的是为了制造出所生产的电路的保护层，避免电路受到机械性刮伤或是高温破坏。最后整个集成电路的周围会向外拉出脚架（Pin），称之为打线，作为与外界电路板连接之用。

金属标牌蚀刻

蚀刻标牌也叫腐蚀金属标牌。主要查采用掩膜、蚀刻后处理三步进行加工制做而成的凸字金属标牌或凹字金属标牌。下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！制做工艺 1、下料：按图纸要求（版面尺寸）的大小，四周外加不低于5mm 以上的毛边。剪板用720型脚踏式剪板机，要求表面平整，四周无毛利。 2、金属腐蚀标牌表面处理：（1）机械式抛光：用2.2-4千瓦抛光机，对毛料进行机械抛光，布轮使用300-350电机转速一般2000-3000转/min。

（2）碱处理：用10-15%的氢氧化钠在65-85℃的水溶液中将金属板煮10-30秒，然后用清水洗净，浸入5%的重铭酸水溶液中。（3）粉处理法：用平刷蘸老粉（双粉）将版子均匀的十字交叉法刷洗耳恭听，以直到除去污面，或去除氧皮的效果，然后用5%重铬酸钾水溶液中封闭。（4）拉丝处理法：用机械或手工拉丝的方法，将金属板面进行拉丝处理，以达到金属表面再生效果。广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金

属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂，ISO9001认证工厂，具有独立法人和环评资质，持有排污许可证的企业。拥有6蚀刻加工生产线，免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。

金属蚀刻工艺流程

金属蚀刻工艺流程 (一)金属蚀刻工艺流程金属的种类不同，其蚀刻的工艺流程也不同，但大致的工序如下：金属蚀刻板→除油→水洗→浸蚀→水洗→干燥→丝网印刷→千燥→水浸2～3min→蚀刻图案文字→水洗→除墨→水洗→酸洗→水洗→电解抛光→水洗→染色或电镀→水洗→热水洗→干燥→软布抛(擦光)光→ 喷涂透明漆→干燥→检验→成品包装。 1．蚀刻前处理在金属蚀刻之前的工序都是前处理，它是保证丝印油墨与金属面具有良好附着力的关键工序，因此必须要彻底清除金属蚀刻表面的油污及氧化膜。除油应根据工件的油污情况定出方案，最好在丝印前进行电解除油，保证除油的效果。除氧化膜也要根据金属的种类及膜厚的情况选用最好的浸蚀液，保证表面清洗干净。在丝网印刷前要干燥，如果有水分，也会影响油墨的附着力，而且影响后续图纹蚀刻的效果甚至走样，影响装饰效果。 2．丝网印刷丝网印刷要根据印刷的需要制作标准图纹丝印网版。图纹装饰工序中，丝印主要起保护作用，涂感光胶时次数要多些，以便制得较厚的丝网模版，这样才使得遮盖性能好，蚀刻出的图纹清晰度高。丝网版的胶膜在光的作用下，产生光化学反应，使得光照部分交联成不溶于水的胶膜，而未被光照部分被水溶解而露出丝网空格，从而在涂有胶膜丝网版上光刻出符合黑白正阳片图案的漏网图纹。把带有图纹的丝印网版固定在丝网印刷机上，采用碱溶性耐酸油墨，在金属板上印制出所需要的图纹，经干燥后即可进行蚀刻。 3．蚀刻后处理蚀刻后必须除去丝印油墨。一般的耐酸油墨易溶于碱中。将蚀刻板浸入40～60g／L的氢氧化钠溶液中，温度50～80℃，浸渍数分钟即可退去油墨。退除后，如果要求光亮度高，可进行抛光，然后进行染色，染色后为了防止变色及增加耐磨、耐蚀性，可以喷涂透明光漆。对于一些金属本身是耐蚀性能好而且不染色的，也可以不涂透明漆，要根据实际需要而定。 (二)化学蚀刻溶液配方及工艺条件蚀刻不同的金属要采用不同的溶液配方及工艺条件，常用金属材料的蚀刻溶液配方及工艺条件见表6―4～表6-6。

不锈钢蚀刻技术

不锈钢蚀刻技术引言人造木材由于具有色彩鲜艳、图案清晰和价格低廉等优点，而广泛应用于建筑装饰和家具等行业，制约人造木材生产的关键是模具板。利用蚀刻方法能够在不锈钢模具上雕刻出各种花纹图案，提高所加工制件的装饰和美观性能。在技术分为机械、化学和电化学方法等[1～4]，其中化学蚀刻具有工艺简单、操作方便、精度高和生产成本低等优点，适合于批量生产，蚀刻深度为20～200μm。化学蚀刻涉及材料科学、照相制版技术和金属腐蚀与防护等。图纹膜的致密性、耐蚀性和耐热性尤为重要。不锈钢抛光技术分为机械、化学和电化学抛光，其中化学抛光具有工艺简单、操作方便、投资少、生产成本低和适应性强等特点[5，6]，化学抛光实际是不锈钢溶解和钝化两种过程相互竞争的结果，抛光质量不仅与不锈钢材质、加工方法、制品大小和结构以及表面状态等有关，而且还与溶液配方和抛光工艺参数有关。化学抛光溶液分为王水型、硫酸型、磷酸型和醋酸-双氧水型等[7]，为了改善和提高抛光质量而加入一定量添加剂，添加剂不锈钢化学抛光分为浸泡、喷淋和涂膏等，浸泡又分为高温、中温和室温抛光[9]。目前，我国人造木材行业应用的模具板主要是从欧洲进口，不仅价格昂贵，而且修复困难，因此不锈钢模具板的国产化势在必行。本文针对国产不锈钢板材，研究了化学蚀刻、化学抛光和电镀铬工艺参数。 1 实验 1.1 各种溶液组成 1)化学除油溶液 1.2 工艺流程和工艺规范不锈钢工件→前处理(手工清理，去除毛刺和焊瘤等)→除油(70～80℃，除尽为止)→清洗→干燥→覆盖带有图纹的膜(应具有无孔、耐蚀和耐热)→化学蚀刻(45～50℃，蚀刻速度10～ 20μm/h)→清洗→脱膜→清洗→化学抛光(25～40℃，1～5h)→清洗→中和(25～40℃，1min)→清洗→电镀铬(阴极电流密度50～60a/dm2，55～60℃)→产品→保护处理→入库。 2 实验结果与讨论 2.1 影响蚀刻的因素 1) fecl3的质量浓度在蚀刻温度为50℃和盐酸为12ml/l条件下实验:a.fecl3质量浓度不仅影响蚀刻速度，而且影响蚀刻质量。当fecl3小于600g/l时，蚀刻速度慢，很难达到蚀刻效果；b.当fecl3在600～900g/l范围内，蚀刻速度随fecl3质量浓度的增加而增大；c.当fecl3质量浓度大于900g/l时，不仅蚀刻速度随着fecl3质量浓度的增加而减小，而且蚀刻面出现不均匀现象，蚀刻面大时尤为明显，这是由于蚀刻产物在蚀刻面上结晶析出所致。综合考虑，对于奥氏体不锈钢，fecl3质量

不锈钢蚀刻加工技术

不锈钢蚀刻加工即通过光化学反应和蚀刻来加工金属零件的一种工艺方法。下面就让广德均瑞电子科技为您简单解析，希望可以帮助到您！该方法充分利用当前先进的计算机辅助设计技术，将需要加工的图形制成菲林，然后将菲林图形通过光化学反应复制到金属材料表面，在金属材料表面形成被保护起来的金属零件图形，再通过蚀刻的方法，把未保护的金属材料蚀掉就产生出了金属零件。不锈钢蚀刻加工与传统的机械冲制方法相比，具有生产周期短（一般3天可以制造出产品），修改尺寸方便快捷的优点；而机械冲制方法必须具备高精度的冲制设备和模具加工设备，开发周期要2至3个月。由于蚀刻法的特殊性，零件的复杂程度与加工难易程度无关；相对而言，机械冲制方法对复杂的零件处理起来往往会增加制造难度，有的甚至无法加工。蚀刻法制造仅需设计制作菲林（感光胶等），

新品开发费用少；蚀刻加工制造的金属零件无毛刺，不改变材料的磁特性，加工后的产品平整度不受丝毫改变。广德均瑞电子科技有限公司注册资金500万人民币，拥有不锈钢五金蚀刻加工独立法人环评资质，厂房面积2000平方米，6条不锈钢生产线，公司销售生产管理人员均超十年不锈钢蚀刻生产加工经验。公司主要生产集成电路导线架；接地端子; 表面贴装零件(SMT)模板；精密线材布线钢板;编码器光栅；手机按键、RDIF天线、基板及金属配件；(VFD)栅网、陈列、支架；电极针（放电针）；各类金属过滤网片/喇叭网片；眼镜框架；精密元器件掩模板；LCD背光模仁、钢版；显像管荫罩；电脑硬盘骨架；金属蚀刻发热片工艺等。广德均瑞电子科技是以补强钢片为主打产品的蚀刻厂，ISO9001认证工厂，具有独立法人和环评资质，持有排污许可证的企业。拥有6蚀刻加工生产线，免费提供FPC补强板工艺解决方案以及蚀刻行业资讯。

晶圆制造工艺ETCH完整版

晶圆制造工艺E T C H 集团标准化办公室：[VV986T-J682P28-JP266L8-68PNN]

晶圆制造工艺流程 1、表面清洗 2、初次氧化 3、CVD(ChemicalVapordeposition)法沉积一层Si3N4(HotCVD或LPCVD) 。（1）常压CVD(NormalPressureCVD) （2）低压CVD(LowPressureCVD) （3）热CVD(HotCVD)/(thermalCVD) （4）电浆增强CVD(PlasmaEnhancedCVD) （5）MOCVD(MetalOrganicCVD)&分子磊晶成长(MolecularBeamEpitaxy) （6）外延生长法?(LPE) 4、涂敷光刻胶? （1）光刻胶的涂敷? （2）预烘(prebake) （3）曝光（4）显影（5）后烘(postbake) （6）腐蚀(etching) （7）光刻胶的去除 5、此处用干法氧化法将氮化硅去除 6?、离子布植将硼离子(B+3) 透过SiO2?膜注入衬底，形成P?型阱 7、去除光刻胶，放高温炉中进行退火处理 8、用热磷酸去除氮化硅层，掺杂磷(P+5) 离子，形成N?型阱 9、退火处理，然后用HF?去除SiO2?层 10、干法氧化法生成一层SiO2?层，然后LPCVD?沉积一层氮化硅 11、利用光刻技术和离子刻蚀技术，保留下栅隔离层上面的氮化硅层 12、湿法氧化，生长未有氮化硅保护的SiO2?层，形成PN?之间的隔离区 13、热磷酸去除氮化硅，然后用HF溶液去除栅隔离层位置的SiO2，并重新生成品质更好的SiO2薄膜,作为栅极氧化层。 14、LPCVD?沉积多晶硅层，然后涂敷光阻进行光刻，以及等离子蚀刻技术，栅极结构，并氧化生成SiO2?保护层。 15、表面涂敷光阻，去除P?阱区的光阻，注入砷(As) 离子，形成NMOS?的源漏极。用同样的方法，在N?阱区，注入B? 离子形成PMOS?的源漏极。 16、利用PECVD?沉积一层无掺杂氧化层，保护元件，并进行退火处理。 17、沉积掺杂硼磷的氧化层 18、溅镀第一层金属

化工工艺流程图画法

第十二章化工工艺图

第十二章化工工艺图 ?教学内容： ?1、化工制图中的一些标准规范和绘制方法； ?2、化工制图前的准备工作； ?3、化工工艺图。 ?教学要求： ?1、熟悉化工设备图样的基本知识； ?2、掌握化工流程方案图、带控制点的工艺流程图　的画法与阅读。 ?重难点： ?化工流程方案图、带控制点的工艺流程图的画法。

?§1 化工制图中的一些标准规范和绘制方法 ?一、视图的选择 ?绘制化工专业图样(这里主要指化工零件图、化工设备图)，首先要选定视图的表达方案，其基本要求和机械制图大致相同，要求能准确地反映实际物体的结构、大小及其安装尺寸，并使读图者能较容易地明白图纸所反映的实际情况。 ?大多数化工设备具有回转体特征，在选择主视图的时候常会将回转体主轴所在的平面作为主视图的投影平面。如常见的换热器、反应釜等。一般情况下，按设备的工作位置，将最能表达各种零部件装配关系、设备工作原理及主要零部件关键结构形状的视图作为主视图。

?主视图常采用整体全剖局部部分剖（如引出的接管、人孔等）并通过多次旋转的画法，将各种管口（可作旋转）、人孔、手孔、支座等零部件的轴向位置、装配关系及连接方法表达出来。 ?选定主视图后，一般再选择一个基本视图。对于立式设备，一般选择俯视图作为另一个基本视图；而对于卧式设备，一般选择左视图作为另一个基本视图。另一个基本视图主要用以表达管口、温度测量孔、手孔、人孔等各种有关零部件在设备上的周向方位。 ?

?有了两个基本视图后，根据设备的复杂程度，常常需要各种辅助视图及其他表达方法如局部放大图、某某向视图等用以补充表达零部件的连接、管口和法兰的连接以及其他由于尺寸过小无法在基本视图中表达清楚的装配关系和主要尺寸。需要注意，不管是局部放大图还是某某向视图均需在基本视图中作上标记，并在辅助视图中也标上相同的标记，辅助视图可按比例绘制，也可不按比例绘制，而仅表示结构关系。

一、工艺流程示意图

一、工艺流程示意图二、工艺简介 1、格栅格栅主要用于拦截漂浮物与悬浮物物质，如纤维、果皮、塑料制品等，以便减轻后续处理构筑物的处理负荷和防止水泵堵塞。 2、调节池调节池的作用是使污水的水量和水质（浓度、水温等指标）实现稳定和均

衡，从而改善污水可处理性的构筑物。 3、水解酸化水解（酸化）处理方法是一种介于好氧和厌氧处理法之间的方法，和其它工艺组合可以降低处理成本提高处理效率。水解酸化工艺根据水解发酵菌、产酸菌与产甲烷菌生长速度不同，将厌氧处理控制在反应时间较短的厌氧处理第一和第二阶段，即在大量水解发酵细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物，将难生物降解的大分子物质转化为易生物降解的小分子物质的过程，从而改善废水的可生化性，为后续处理奠定良好基础。水解是指有机物进入微生物细胞前、在胞外进行的生物化学反应。微生物通过释放胞外自由酶或连接在细胞外壁上的固定酶来完成生物催化反应。酸化是一类典型的发酵过程，微生物的代谢产物主要是各种有机酸。 4、生物接触氧化生物接触氧化技术是好氧生物膜污水处理方法，该系统由浸没于污水中的填料、填料表面的生物膜、曝气系统和池体构成。在有氧条件下，污水与固着在填料表面的生物膜充分接触，通过生物降解作用去除污水中的有机物、营养盐等，使污水得到净化。接触氧化池内均安装了生物填料，具有以下几方面特点：（1）由于填料的比表面积大，池内的充氧条件良好，生物接触氧化池内单位容积的生物固体量都高于活性污泥法曝气池及生物滤池，因此，生物接触氧化池具有较高的容积负荷，接触氧化法的容积负荷可高达 3～10KgCODc r/ ( m3·d) ，高于SBR 法的2～5KgCODc r/ ( m3·d) ，因此缩短了处理时间，减少了处理设备的体积，降低了投资。处理时间短，节约占地面积。（2）由于相当一部分微生物固着生长在填料表面，生物膜的脱落和生长可以保持很好的平衡，不存污泥膨胀问题，运行管理简便。（3）由于生物接触氧化池内生物固体量多，水流属完全混合型，因此生物接触氧化池对水质水量的骤变有较强的适应能力，曝气加速了生物膜的更新，使生物膜活性提高。

蚀刻工艺之酸性氯化铜蚀刻液

目录摘要 (1) 1设计任务书 (2) 1.1项目 (2) 1.2设计内容 (2) 1.3设计规模 (2) 1.4设计依据 (2) 1.5产品方案 (2) 1.6原料方案 (2) 1.7生产方式 (3) 2 工艺路线及流程图设计 (3) 2.1工艺路线选择 (3) 2.2内层车间工艺流程简述 (4) 3．车间主要物料危害及防护措施 (6) 3.1职业危害 (6) 3.2预防措施 (6) 4.氯酸钠/盐酸型蚀刻液的反应原理 (7) 4.1蚀刻机理 (7) 4.2蚀刻机理的说明 (8) 4.3蚀刻中相关化学反应的计算 (8) 5．影响蚀刻的因素 (6) 5.1影响蚀刻速率的主要因素 (10) 5.2蚀刻线参数设计 (10) 6 主要设备一览表 (12) 7车间装置定员表 (13) 8投资表 (13) 9安全、环保、生产要求 (14) 致谢 (15) 参考文献 (16)

蚀刻工艺之酸性氯化铜蚀刻液摘要：本文介绍了印制电路板制造过程中的酸性氯化铜蚀刻液，并对其蚀刻原理和影响蚀刻的因素进行了阐述。关键词：印制电路板；酸性氯化铜；蚀刻；分类号：F407.7 Brief principies to acid chlorination copper etching and factors analysis Chen yongzhou (Tutor:Pi-yan) (Department of Chemistry and Environmental Engineering, Hubei NormalUniversity , Huangshi ,Hubei, 435002) Abstract: In this paper acid chlorination etching solution was introduced. Meanwhile the etching principle and the factors affecting the etching rate been explain. Keywords: PCB;acid chlorination copper solution;etching

碱性蚀刻液再生循环处理系统介绍

碱性蚀刻液再生循环系统介绍目录一、碱性蚀刻液再生循环系统简介 1.1系统工作原理 1.2系统工作流程简图二、系统成本分析 2.1系统运行成本分析三、项目效益分析四、项目运作 4.1系统安装条件 4.2工程进度计划 4.3运行常用的主要物料 4.4系统排放物及其处理

一、碱性蚀刻液再生循环系统简介 1.1系统工作原理本系统采用多级萃取-反萃及电解再生工艺组合，可实现碱性蚀刻液完全回用零排放，是将碱性蚀刻废液提铜处理和再生利用进行组合的系统设备，可根据需要调整再生液的品质，完全确保PCB 企业蚀刻工序产品质量的稳定。该系统主要由以下部分组成：铜分离系统、铜提取系统、存储及调配系统。 1）铜分离系统：是将废蚀刻液中的铜离子通过铜吸附剂从废液中无损分离吸取铜离子，并将铜离子转移到铜提取系统，释放铜离子后的吸铜剂再回到此系统循环工作。 2）铜提取系统：吸铜剂中的铜离子释放到此系统中，通过电解提取高纯度产品铜。 3）存储及调配系统：系统将已降低铜含量的蚀刻液通过组份调节，使Cu 2+、Cl -、PH 值及相关工艺元素达至生产所需要求，待生产所用。整个系统工作时无排放封闭式循环运行。系统工作时，只需在碱性蚀刻设备的溢流排出口接一管道，直接将废液引入再生循环设备中，经过系统处理后，再通过自动添加系统循环回到蚀刻工序，整个系统无排放封闭式循环运行，系统设备与生产线对接时，产线不需停机。 1.2系统工作流程简图碱性蚀刻液在线循环技术工艺原理图蚀刻蚀刻废液水相净化、组份调节富载铜油相萃取再生蚀刻液电积阴极铜电积后液 O 2排空水相油相化气塔净化排放

金属蚀刻技术

金属蚀刻技术摘要：金属蚀刻技术历史悠久，是一项既古老又新颖、既普通又尖端的技术。随着新技术的发展，新产品的开发，金属蚀刻技术发挥着越来越重要的作用。本文从金属蚀刻的原理入手，简单介绍了这种技术的分类，并详细叙述了其加工过程、应用实例、目前主要存在的问题及前景展望。关键词：蚀刻、光致油墨坚膜前言金属蚀刻是采用化学处理（化学腐蚀、化学砂面）或机械处理（机械喷砂、压花等）技术手段，将光泽的金属表面加工成凹凸粗糙晶面，经光照散射，产生一种特殊的视觉效果，赋予产品别具情趣的艺术格调。近几十年来，随着经济发展、社会进步，金属蚀刻技术的应用越来越被人们重视。例如：制作旅游今年品、高档铭牌、奖牌、编码盘和显示屏的点击、印花辊筒和模板、精细零件等，都离不开金属蚀刻技术。作为一种精密而科学的化学加工技术，化学蚀刻在多种金属材料上被广泛运用，对金属材料进行蚀刻，关键是两方面的问题，即保护需要的部分不被蚀刻；而不需要的部分则完全时刻掉，从而获得需要的图文。 1、原理金属在蚀刻液中蚀刻的过程，首先是金属零件表面发生晶粒溶解的作用；其次在晶界上也发生溶解作用；一般来讲晶界与晶粒是以不同溶解速度发生溶解作用的。在多数金属和合金机构中，各个晶体几乎都能采取原子晶格的任何取向。而晶粒的不同取向、晶粒密度的大小都会和周围的母体金属形成微观原电池。对金属的蚀刻液来讲，一方面这些原电池的存在，使金属表面存在着电位差，电位正的地方得到暂时的保护，电位负的地方被优先蚀刻。另一方面在零件表面具有变化着的原子间距，而且原子间距较宽的地方溶解迅速，一直到显示出不平整的表面为止。然后溶解作用以几乎恒定的速度切削紧密堆积的原子层，表面的几何形状也随着晶粒的溶解而不断变化。晶界上的蚀刻也将进一步影响零件表面。蚀刻技术的分类： 1、1 根据蚀刻时的化学反应类型分类：（1）、化学蚀刻。工艺流程：预蚀刻→蚀刻→水洗→浸酸→水洗→去抗蚀膜→水洗→干燥。（2）、电解蚀刻。工艺流程：入槽→开启电源→蚀刻→水洗→浸酸→水洗→去抗蚀膜→水洗→干燥。 1、2 根据蚀刻的材料类型分类 (1)铜材蚀刻。工艺流程：经过抛光或拉丝的铜板表面清洁处理→丝网印刷图文→干燥→预蚀刻→水洗→检查→蚀刻→水洗→浸酸处理→水洗→去除丝印的保护层→热水洗→冷水冲洗→后处理→成品。（2）不锈钢蚀刻。工艺流程：板材表面清洁处理→网印液态光致抗蚀油墨→干燥→加底片曝光→显影→水洗→检查修板→坚膜→蚀刻→去除保护层→水洗→后处理→干燥→成品。（3）金属蚀刻加工根据其加工对象的要求不同，可分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking）；对一定厚度金属只蚀刻去一部分厚度而不刻穿，使刻去的

蚀刻液分类及工艺流程

蚀刻液分类及工艺流程一、目前PCB业界使用的蚀刻液类型有六种类型：酸性氯化铜碱性氯化铜氯化铁过硫酸铵硫酸/铬酸硫酸/双氧水蚀刻液前三种常用。二、各种蚀刻液特点酸性氯化铜蚀刻液 1) 蚀刻机理：Cu+CuCl2→Cu2Cl2 Cu2Cl2+4Cl-→2(CuCl3)2- 2) 影响蚀刻速率的因素：影响蚀刻速率的主要因素是溶液中Cl-、Cu+、Cu2+的含量及蚀刻液的温度等。 a、Cl-含量的影响：溶液中氯离子浓度与蚀刻速率有着密切的关系，当盐酸浓度升高时，蚀刻时间减少。在含有6N的HCl溶液中蚀刻时间至少是在水溶液里的1/3，并且能够提高溶铜量。但是，盐酸浓度不可超过6N，高于6N盐酸的挥发量大且对设备腐蚀，并且随着酸浓度的增加，氯化铜的溶解度迅速降低。添加Cl-可以提高蚀刻速率，原因是：在氯化铜溶液中发生铜的蚀刻反应时，生成的Cu2Cl2不易溶于水，则在铜的表面形成一层氯化亚铜膜，这种膜能够阻止反应的进一步进行。过量的Cl-能与Cu2Cl2络合形成可溶性的络离子(CuCl3)2-，从铜表面上溶解下来，从而提高了蚀刻速率。 b、Cu+含量的影响：根据蚀刻反应机理，随着铜的蚀刻就会形成一价铜离子。较微量的Cu+就会显著的降低蚀刻速率。所以在蚀刻操作中要保持Cu+的含量在一个低的范围内。 c、Cu2+含量的影响：溶液中的Cu2+含量对蚀刻速率有一定的影响。一般情况下，溶液中Cu2+浓度低于2mol/L时，蚀刻速率较低；在2mol/L时速率较高。随着蚀刻反应的不断进行，蚀刻液中铜的含量会逐渐增加。当铜含量增加到一定浓度时，蚀刻速率就会下降。为了保持蚀刻液具有恒定的蚀刻速率，必须把溶液中的含铜量控制在一定的范围内。 d、温度对蚀刻速率的影响：随着温度的升高，蚀刻速率加快，但是温度也不宜过高，一般控制在45~55℃范围内。温度太高会引起HCl过多地挥发，造成溶液组分比例失调。另外，如果蚀刻液温度过高，某些抗蚀层会被损坏。碱性氯化铜蚀刻液 1) 蚀刻机理：CuCl2+4NH3→Cu(NH3)4Cl2 Cu(NH3)4Cl2+Cu→2Cu(NH3)2Cl 2) 影响蚀刻速率的因素：蚀刻液中的Cu2+浓度、pH值、氯化铵浓度以及蚀刻液的温度对蚀刻速率均有影响。 a、Cu2+离子浓度的影响：Cu2+是氧化剂，所以Cu2+的浓度是影响蚀刻速率的主要因素。研究铜浓度与蚀刻速率的关系表明：在0~82g/L时，蚀刻时间长；在82~120g/L时，蚀刻速率较低，且溶液控制困难；在135~165g/L时，蚀刻速率高且溶液稳定；在165~225g/L时，溶液不稳定，趋向于产生沉淀。 b、溶液pH值的影响：蚀刻液的pH值应保持在8.0~8.8之间，当pH值降到8.0以下时，一方面对金属抗蚀层不利；另一方面，蚀刻液中的铜不能被完全络合成铜氨络离子，溶液要出现沉淀，并在槽底形成泥状沉淀，这些泥状沉淀能

不锈钢蚀刻技术

不锈钢蚀刻技术 Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】

不锈钢蚀刻技术引言人造木材由于具有色彩鲜艳、图案清晰和价格低廉等优点，而广泛应用于建筑装饰和家具等行业，制约人造木材生产的关键是模具板。利用蚀刻方法能够在不锈钢模具上雕刻出各种花纹图案，提高所加工制件的装饰和美观性能。在技术分为机械、化学和电化学方法等[1～4]，其中化学蚀刻具有工艺简单、操作方便、精度高和生产成本低等优点，适合于批量生产，蚀刻深度为20～200μm。化学蚀刻涉及材料科学、照相制版技术和金属腐蚀与防护等。图纹膜的致密性、耐蚀性和耐热性尤为重要。不锈钢抛光技术分为机械、化学和电化学抛光，其中化学抛光具有工艺简单、操作方便、投资少、生产成本低和适应性强等特点[5，6]，化学抛光实际是不锈钢溶解和钝化两种过程相互竞争的结果，抛光质量不仅与不锈钢材质、加工方法、制品大小和结构以及表面状态等有关，而且还与溶液配方和抛光工艺参数有关。化学抛光溶液分为王水型、硫酸型、磷酸型和醋酸-双氧水型等[7]，为了改善和提高抛光质量而加入一定量添加剂，添加剂不锈钢化学抛光分为浸泡、喷淋和涂膏等，浸泡又分为高温、中温和室温抛光[9]。目前，我国人造木材行业应用的模具板主要是从欧洲进口，不仅价格昂贵，而且修复困难，因此不锈钢模具板的国产化势在必行。本文针对国产不锈钢板材，研究了化学蚀刻、化学抛光和电镀铬工艺参数。 1 实验 ? 各种溶液组成 1)化学除油溶液工艺流程和工艺规范不锈钢工件→前处理(手工清理，去除毛刺和焊瘤等)→除油(70～80℃，除尽为止)→清洗→干燥→覆盖带有图纹的膜(应具有无孔、耐蚀和耐热)→化学蚀刻(45～50℃，蚀刻速度10～ 20μm/h)→清洗→脱膜→清洗→化学抛光(25～40℃，1～5h)→清洗→中和(25～40℃，1min)→清洗→电镀铬(阴极电流密度50～60a/dm2，55～60℃)→产品→保护处理→入库。 2 实验结果与讨论影响蚀刻的因素 1) fecl3的质量浓度在蚀刻温度为50℃和盐酸为12ml/l条件下实验:质量浓度不仅影响蚀刻速度，而且影响蚀刻质量。当fecl3小于600g/l时，蚀刻速度慢，很难达到蚀刻效果；b.当fecl3在600～900g/l

丝网印刷及金属蚀刻技术

丝网印刷与金属蚀刻技术金属蚀刻技术近年又被人们重视起来，但是它已不是旧式手工方式的重复，而是在新材料、新设备的基础上的有了新的发展和提高，如在不锈钢等材料上能蚀刻出0.05mm以下的精细线条，从而也就进入高科技领域。本文对其基本生产过程进行论述，尤其强调丝网印刷工艺在其中的作用。 1、前言随着经济的发展、社会进步，金属蚀刻技术的应用越来越被人们所重视。有人想开发旅游纪念品，有人要制作高档铭牌、奖牌，有人要制作码盘，有人要制作屏幕电板，也有人要制作精细、零件...所有这些，都离不开金属蚀刻技术。由此可见，它将会形成一门新兴的产业。“蚀刻”，也有人叫“刻蚀”，本人以为前者较为准确。《现代汉语辞典》解释“蚀刻”即“利用硝酸等化学药品的腐蚀作用来制造铜版、锌版等印刷版的方法”说法虽然具体了一些，但意义还是表达出来了。金属蚀刻技术是一个既古老又新颖，既普通又尖端的技术，作为一种重要的生产手段，近代工业生产和现代文明都离不了它。印刷电路板生产、集成电路生产，都离不开蚀刻技术。这方面早有大量论著及成熟工艺，本文篇幅有限，暂且不谈。金属蚀刻加工根据其加工对象的要求不同，有人把它分为两类：对薄板状金属蚀刻穿了叫化学冲裁（chemical blanking);对一定厚度金

属只蚀刻去一部分厚度而不刻穿，使刻去的底面与原面有一定的高度差，这叫化学铣削（chemical milling)。我们一般习惯于用双面蚀刻和单面蚀刻来区别，双面的往往是蚀刻穿了的；单面往往是不刻穿的，但也能刻穿。所以它们的分类法可能更明确些，而且它和金属切削加工的概念联系起来了。对金属材料进行蚀刻，其关键问题是：1、保护需要的部分不被蚀刻；2、蚀刻掉不需要的部分，从而获得需要的方字或图形。 2、金属蚀刻工艺流程金属蚀刻工艺随着被蚀刻的材料及工件要求不同而不同，总的过程如下：一、制作保护层板材表面清洁处理、化学或电化学清洗、丝网直接印刷图文或网印后再曝光显影。二、蚀刻基材不同腐蚀液及工艺规不同。去除保护层一段用5%NaoH水溶液高温去除后处理，根据产品需要进行如：清洗出光，电镀、填漆、喷漆等及包装。（1）、经过抛光或拉丝的铜板表面清洁处理－－（2）丝网印刷图文－－（3）干燥－－（4）预蚀刻－－（5）水洗－－（6）检查－－（7）蚀刻－－（8）水洗－－（9）浸酸处理－－（10）水洗－－（11）去除丝印的保护层－－（12）热水洗－－（13）冷水
