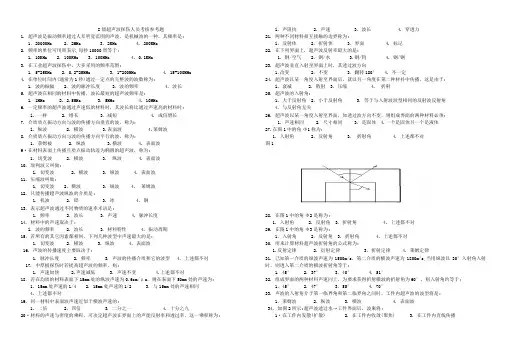

超声探伤仪试题

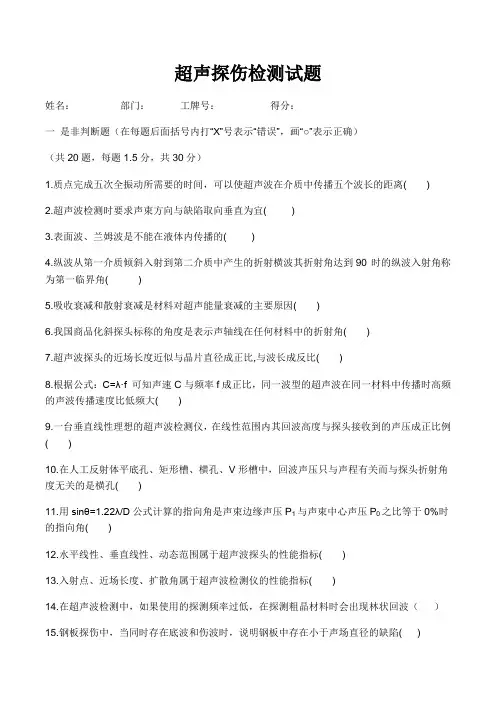

超声探伤仪考试题
一、填空（每题2分）
1、声波是声波的一种，是（机械振动）在弹性介质中传播而形成的波动。
2、超声波在弹性介质中传播时，遇到异质界面会产生反射、（透射）或折射，
而反射特性正是脉冲反射法的探伤基础。
3、超声波的获得是利用某些物质特定的（物理效应）来实现的。
4、实际探伤中，板波主要用于探测薄板如薄壁管内的分层、（裂纹）等缺陷，
以及检测复合材料的结合状况等。
5、在超声探伤中应用最多的是利用某些单晶体或多晶陶瓷声电、电声转换
效应――（压电效应）来获得超声波。
6、水平线性的测试时调有关旋钮使时基线清晰明亮，并与（水平）刻度线
重合。
7、水平线性的测试时调[微调]、[水平]或[脉冲移位]等旋钮，使荧光屏上
出现（五次）底波。
8、垂直线性的测试时[抑制]至（0），[衰减器]保留30dB衰减余量。
9、垂直线性的测试时调(增益)使底波达荧光屏满幅度（100%），但不饱和，
作为0dB。
10、垂直线性的测试时固定[增益]，调[衰减器]，每次衰减（2dB），并记下
相应回波高度。
一、判断（每题2分）
1、从各个方向都能探测到的缺陷是点状缺陷（√）
2、探头K值一经测定，在对不同声速的介质探伤时，其值不变（×）
3、为减小超声波通过介质时的衰减，宜选用高频探伤（×）
4、影响缺陷定位精度的仪器性能主要是水平线性（√）
5、缺陷面积越大，反射波幅越高（×）
6、距离分辨力与声波的脉冲宽度有关（√）
7、频率越高，则绕射现象越严重（×）
8、超声波容易探测到的缺陷尺寸一般大于1/2波长（×）
9、超声波垂直入射至异质界面时，反射波和投射波的波型不变（√）
10、超声波倾斜入射至缺陷表面时，缺陷反射波高随入射角地增大而增高。（×）
三、选择题（每题2分）
1、以单位时间数值表示的发射脉冲次数为。（ B ）
(A)阻塞 (B)重复频率 (C)脉冲宽度（D）延迟
2、探伤仪上的抑制旋钮开关主要用来（ B ）。
(A)提高探伤灵敏度 (B)降低杂波水平 (C)改变显示方式（D）提高仪器的动态范围
3、在相同探测条件下，对同一工件分别用纵波和横波探测时，纵波和横波探测灵敏度相比（ C ）
(A) 相同 (B)横波低 (C)纵波低（D）不能比较
4、超声波探伤仪中，产生时间基线的部分叫做（ C ）
(A)接受电路 (B)同步电路 (C)扫描电路（D）发射电路
5、考虑灵敏度补偿的理由是（ D ）
(A)被检工件厚度大 (B)工件底面与探测面不平行 (C)耦合剂有较大声能损耗（D）工件与试块材质、表面光洁度有差异
6、持续时间很短的冲击电能叫做（ D ）
(A)连续波 (B)直流峰值电压 (C)超声波 （D ）电脉冲或脉冲
7、横波探伤常用于（ A ）
(A)焊缝、管材探伤 (B)测定金属制品的弹性特性 (C) 探测厚板的分层缺陷 （D ）薄板测厚
8、如果超声波的频率增加，则一定直径晶片的指向角将（ A ）
(A)减小 (B)保持不变 (C)增大 （D ）随波长均匀变化
9、在两种异质界面上超声波声压透射率大小，主要取决于两种介质的( B )。
(A)声速差异 (B)声阻抗差异 (C)密度差异 （D ）弹性模量
10、从晶片发射的超声波声束( C )。
(A)经过近场区开始扩散 (B)经过盲区开始扩散 (C)经过1.67N 后开始扩散 （D ）经过3N 后开始扩散
四、问答（每题10分）
1、 超声波的波型分类
答(1) 纵波 L 。 (2) 横波 S 。(3) 表面波 。(4) 板波 。
2、超声波具有的特性。
答（1）束射特性（2）反射特性（3）传播特性（4） 波型转换特性
3、 算水平线性误差公式
答 %1008.0max
?=b a δ
式中 m ax a ——432a a a 、、中最大者；b ——荧光屏水平满刻度值
4、计算垂直线性误差公式
答 )%(21d d D +=
式中 1d ——实测值与理想值的最大正偏差；
2d ——实测值与理想值的最大负偏差；
钢结构焊缝超声波探伤检验程序 中英文 (T8mm)
作业指导书 (四) Task Steering （第一版1nd edition） 编制： 审核： 批准： 执行日期：2007年10月20日
1、简介General 1.1本工艺旨在叙述薄板焊缝，如外板对接缝的超声波探伤（UT）方法。本工 艺介绍的方法目前在AWS D1.1中未详述，但在其它应用中被证明可行。 The workmanship is describled about welding seam of thin palte,such as method of UT to butt joint seam of external plate.This workmanship introduction is describled in AWS D1.1,but in other experiments are to be proved useful. 1.2AWS D1.1:2006附录K通常用于板厚小于8mm的焊件的超声波检测。 AWS D1.1:2006 attach K usually do UT for less than 8mm thickness weldment. 2、工艺要求Workmanship Requirement 2.1用本工艺可检测的焊缝类型 The type of welding seam what this workmanship can inspect 使用埋弧焊(SAW)，药芯焊丝气体保护焊(FCAW)，气体保护钨极电弧焊(GTAW)或药皮焊条电弧焊(SMAW)焊接，两母材板厚相同的对接焊缝均可使用此工艺进行检测。其它焊缝形式须单独鉴定和单独的工艺。 This workmanship can inspect SAW,FCAW,GTAW or SMAW,butt joint seam of the same thickness of base material.Other welding seam must have individual inspect and workmanship. 2.2可用于检测的设备类型 Equipment type of inspection 符合6.22.1(AWS D1.1:2006)要求的任何超声波检测设均可使用。如果有能力检测出试验样板的缺陷且达到本工艺要求时，可以使用其它设备，见 2.6至2.11。 UT idetection device can be used in accordance with 6.22.1(AWS D1.1:2006).If other equipments can inspect limitation of trail sample plate and in accord with workmanship request,then allow to use.see 2.6—2.11 2.3探头Search unit 探头应符合6.22.6或6.22.7(AWS D1.1:2006)。 Search unit should be in accordance with 6.22.6 or 6.22.7(AWS D1.1:2006). 2.3.1直（纵波）探头Straight(longitudinal wave) search unit 直(纵波)探头晶片有效面积不小于323mm2，也不要大于645mm2。探头 可圆可方。探头应按6.29.1.3 1(AWS D1.1:2006)所述要进行三次反射。 The wafer effective area of straight(longitudinal wave) search unit should be between 323mm2 and 645mm2 .Either round or square is allowed to search unit.Search unit shall do three times reflect as 6.29.1.3 1(AWS D1.1:2006) requested. 2.3.2斜探头Inclined search unit
超声探伤仪校验规程
超声探伤仪校验规程 1. 目的：确保UT 检测的质量活动所使用的超声探伤仪性能的符合性和有效性。 2. 范围：本校验属于仪器使用性能年度例行校验，适用于A 型脉冲反射式超声探伤仪 的校准和检定，有效期为一年。 3. 引用标准 3.1《A 型脉冲反射式超声探伤仪通用技术条件》（JB/T10061－1999） 3.2《无损检测名词术语》（JB3111－82） 3.3《压力容器无损检测》（JB4730－94） 3.4《超声探伤用探头性能测试方法》（JB/T10062－1999） 3.5《超声探伤用1号标准试块技术条件》（JB/T10063—1999） 3.6《A 型脉冲反射式超声波系统工作性能测试方法》（J B/T92 1 4－1 999） 4. 职责 4.1 应由中心分管副总师负责领导，并负责对校验报告的签发。 4.2由中心UT川级人员负责组织指导校验人员实施校验，并负责校验报告的审 核。 4.3校验人员应由UT川级人员提出，并报中心主任批准。校验人员应熟悉A型 脉冲反射式超声探伤仪的结构、工作原理和使用方法，熟悉本规程的引用标准，能正确按本规程方法进行校验工作，编制校验报告。 5. 校验用标准试块及器具（应是计量部门检定合格的） 5.1 各种不同频率的常用直探头和斜探头（不须检定） 5.2 CSK—IA 标准试块。
5.3不同规格的对比试块（均为炭钢锻制件） 531 JB4730— 94规定的阶梯试块（DB —D i试块） 5.3.2 Z20 —1 （80 225 G1. 25） Z20 —2（80 225 G2 25） Z20 —4 （80 225 G4 25 ） 5.4探头压块：保持探头在试块上的固定压力、重量为1kg 6. 校验 6.1垂直线性误差测试： 6.1.1测试设备 a .各种频率的常用直探头 b对比试块：Z20 —2或Z20 —4 c .探头压块 6.1.2测试步骤 a .连接探头与仪器“发”位置，并用探头压块将探头固定在Z20 —2试块上并对准 ①2孑L,调节探伤仪使示波屏上显示的孔的反射波幅度为垂直刻度的100% （满刻度），且衰减器至少有30d B余量； b .调节衰减器，依次记下每衰减2d B时孔波幅度的百分数，直至衰减到26d B, 然后将孔波幅度实测值与表中的理论值相比较，取最大正偏差d（+）与最大负偏差d （-）之绝对值的和为垂直线性误差，如△ d=| d（+）|+|d（-）| ; c .将底波幅度调为垂直刻度的100%，重复b调节衰减器方法，重复测试; d .在工作频率范围内，改用不同频率的探头，重复b、c方法进行测试。 6.2动态范围的测试
超声波探伤仪概念及优点
超声波探伤仪概念及优点 运用超声检测的方法来检测的仪器称之为超声波探伤仪。它的原理是：超声波在被检测材料中传播时，材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。超声检测方法通常有穿透法、脉冲反射法、串列法等超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小。 利用材料及其缺陷的声学性能差异对超声波传播的影响来检验材料内部缺陷的无损检验方法。现在广泛采用的是观测声脉冲在材料中反射情况的超声脉冲反射法，此外还有观测穿过材料后的入射声波振幅变化的穿透法等。常用的频率在0.5～5MHz 之间。 常用的检验仪器为 A 型显示脉冲反射式超声波探伤仪。根据仪器示波屏上反射信号的有无、反射信号和入射信号的时间间隔、反射信号的高度，可确定反射面的有无、其所在位置及相对大小。仪器的基本结构和原理见图1。 超声波在介质中传播时有多种波型，检验中最常用的为纵波、横波、表面波和板波。用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷;用横波可探测管材中的周向和轴向裂缝、划伤、焊缝中的气孔、夹渣、裂缝、未焊透等缺陷;用表面波可探测形状简单的制件上的表面缺陷;用板波可探测薄板中的缺陷。 在A 型探伤仪的基础上发展而成的 B 型、C 型探伤仪，可得到不同方向反射面的信号，也可将B 型、C 型显示组合以得到材料的内部反射面的三维
超声波探伤仪的知识问答
超声波探伤仪的知识问答 1、超声波探伤的基本原理是什么？ 答：超声波探伤仪的种类繁多，但在实际的探伤过程，脉冲反射式超声波探伤仪应用的最为广泛。一般在均匀的材料中，缺陷的存在将造成材料的不连续，这种不连续往往又造成声阻抗的不一致，由反射定理我们知道，超声波在两种不同声阻抗的介质的交界面上将会发生反射，反射回来的能量的大小与交界面两边介质声阻抗的差异和交界面的取向、大小有关。脉冲反射式超声波探伤仪就是根据这个原理设计的。 目前便携式的脉冲反射式超声波探伤仪大部分是A扫描方式的，所谓A扫描显示方式即显示器的横坐标是超声波在被检测材料中的传播时间或者传播距离，纵坐标是超声波反射波的幅值。譬如，在一个钢工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和钢材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射(见图1 )，反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。 2、超声波探伤的主要特性有哪些？ 答：（1）超声波在介质中传播时，在不同质界面上具有反射的特性，如遇到缺陷，缺陷的尺寸等于或大于超声波波长时，则超声波在
缺陷上反射回来，探伤仪可将反射波显示出来；如缺陷的尺寸甚至小于波长时，声波将绕过射线而不能反射； （2）波声的方向性好，频率越高，方向性越好，以很窄的波束向介质中辐射，易于确定缺陷的位置。 （3）超声波的传播能量大，如频率为1MHZ（100赫兹）的超生波所传播的能量，相当于振幅相同而频率为1000HZ（赫兹）的声波的100万倍。 3、超声波探伤选择探头K值有哪三条原则？ 答：（1）声束扫查到整个焊缝截面； （2）声束尽量垂直于主要缺陷； （3）有足够的灵敏度。 4、什么是无损探伤/无损检测？ 答：(1)无损探伤是在不损坏工件或原材料工作状态的前提下，对被检验部件的表面和内部质量进行检查的一种测试手段。 (2)无损检测：Nondestructive Testing（缩写 NDT） 5、常用的探伤方法有哪些？ 答：无损检测方法很多据美国国家宇航局调研分析，认为可分为六大类约70余种。但在实际应用中比较常见的有以下几种：（1）常规无损检测方法有： －超声检测 Ultrasonic Testing（缩写 UT）； －射线检测 Radiographic Testing（缩写 RT）； －磁粉检测 Magnetic particle Testing（缩写 MT）；
超声波测厚仪操作规程详细版
文件编号：GD/FS-4677 （操作规程范本系列） 超声波测厚仪操作规程详 细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
超声波测厚仪操作规程详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 1、仪器使用前，装入电池，检查电源电压是否符合要求。 2、输入正确的声速值，并对仪器进行校准。 3、使用时，应手握仪器使探头与工件之间良好耦合。不得将仪器置于地面或其它硬部件上，严禁在打开后盖状态下使用。 4、在使用过程中应随时观察电源显示情况，不得在低压下使用，电池能量不足及时更换。 5、测材料中超声波声速时，先输入材料厚度，然后按下声速键，即可显示声速值。 6、测试完毕，再次对仪器进行校准，以确定检
测过程中仪器是否处于正常状态。 7、仪器使用完毕后，关闭电源，小心拆卸附件，清理干净并装入仪器箱内。 8、仪器长期不用，应将电池取出，以免漏液腐蚀元件。 可在这里输入个人/品牌名/地点 Personal / Brand Name / Location Can Be Entered Here
数字超声波探伤仪校验规程
数字超声波探伤仪校验规程 1.0目的 规范数字超声波探伤仪的校准操作，确保其有效性和准确性。 2.0范围 本规程适用于本公司新购置的和使用中的超声波探伤仪与探头的系统性能的校验。数字式超声仪的校验可按照本规程，也可按照仪器内置的仪器自校功能。 3.0校验人员 校验人员应熟悉仪器的工作原理和使用方法，并按本规程规定的方法进行校验。 4.0应用器材 4.1 标准试块CSK-ⅠA试块及DB一P Z20一2、DB一P Z20一4型标准试块。 4.2 所用试块必须是具有相应资质的企业生产的标准试块，且经过计量部门检定合格。 5.0校验及评定内容 5.1 外观检查 采用目视及操作方法进行。 5.2 水平线性误差 5.2.1 所用检定设备与被检超声探伤仪的连接方式如图1所示。并应使函数信号发生器输出阻抗、衰减器特性阻抗和终端负载相互匹配。 5.2.2 被检超声探伤仪的工作方式置[双]，抑制置“0”，衰减器置适中量值。在扫描范围各挡上，将被检超声探伤仪的发射脉冲输人到函数信号发生器输人端，其输出通过标准衰减器接到被检超声探伤仪“收”端，并调节频率、信号幅度、调制波数及标准衰减器旋钮，使超声探伤仪显示屏上显示六个幅度相等的 (如垂直满刻度80%)脉冲波形。
5.2.3 调节被检超声探伤仪[扫描微调]及[移位]旋钮，使第一个波的前沿对准水平刻度“0”，第六个波的前沿对准水平刻度 “10”，依次读取第二至第五个波的前沿与水平刻度“2”、“4”、“6”、“8”的偏差amax ，如图2所示，取其最大偏差值。按下式计算超声探伤仪水平线性误差： % 100max ?= ?B a L 式中：ΔL —水平线性误差;B —水平满刻度数。 5.3 衰减器衰减误差 5.3.1 所用检定设备与被检超声探伤仪的连接方式如图1所示。并应使正弦信号发生器输出阻抗衰减器特性阻抗和终端负载相互匹配。
钢结构焊缝超声波检测实施细则
1 引用标准 《无损检测人员资格鉴定与认证》GB/T 9445-2008 《焊缝无损检测超声检测技术检测等级和评定》GB/T 11345-2013 《焊缝无损检测超声检测焊缝中的显示特征》GB/T 29711-2013 《焊缝无损检测超声检测验收等级》GB/T 29712-2013 《钢结构超声波探伤及质量分级法》JG/T 203-2007 《钢结构工程施工质量验收规范》GB 50205-2001 2 适用范围 本细则适用于母材厚度为不小于8mm铁素体钢全熔透焊缝(包括对接接头、T型接头和角接接头)的超声波探伤。如母材厚度小于8mm且不小于4mm，则按照标准JG/T 203-2007进行超声波探伤。 3 主要仪器设备 3.1 超声检测仪器应定期进行性能测试。除另有约定外，超声检测仪宜符合下列要求： 3.1.1 温度的稳定性：环境温度变化5℃，信号的幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。 3.1.2 显示的稳定性：频率增加约1Hz，信号幅度变化不大于全屏高度的±2%，位置变化不大于全屏宽度的±1%。 3.1.3 水平线性的偏差不大于全屏宽度的±2%。 3.1.4 垂直线性的测试值与理论值的偏差不大于±3%。 3.2 系统性能测试 至少在每次检测前，应按JB/T9214推荐的方法，对超声检测系统工作进行性能试。除另有约定外系统性能宜符合下列要求： 3.2.1 用于缺欠定位的斜探头入射点的测试值与标称值的偏差不大于±1mm； 3.2.2 用于缺欠定位的斜探头折射角的测试值与标称值的偏差不大于±2o； 3.2.3 灵敏度余量、分辨力和盲区，视实际应用需要而定。 系统性能的测试项目、时机、周期及其性能要求，应在书面检测工艺规程中予以详细规定。 3.3 探头 3.3.1 检测频率应在2MHz～5MHz范围内，同时应遵照验收等级要求选择合适的频
超声波探伤仪操作步骤完整版
超声波探伤仪操作步骤标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
步骤一：校准（显示区只显示A扫图像） （1）声速校准(可同时计算出楔块延时和前沿距离) 1 、直探头（以厚度校准为例） ①范围：根据工件的厚度确定。将一起检测范围调节到大于工件厚度的2倍。 ②声速：5950m/s。 ③探头角度：0度。 ④增益：调节选择适当的增益。 ⑤输入参考点1和参考点2的值。（如下图，参考点1的值为100，参考点2的 值为200） ⑥移动闸门A，套住第一次底波，按压校准键，则回波1已校准。 ⑦移动闸门A，套住第二次底波，按压校准键，则回波2已校准。 （计算公式：v=(s2?s1) t ） 同时可计算出楔块延时：t delay=s2 v ?2(s2?s1) v 2、斜探头（以半径校准为例） ①范围：根据工件的厚度确定。如上图，将扫描范围调节到大于100mm。 ②声速：5950m/s。（是否按横波和纵波） ③探头角度：先输入角度参考值，稍后在校正，角度在这里没有影响。
④增益：调节选择适当的增益。 ⑤移动探头，找到R100圆弧面的最高反射波，输入参考点1和参考点2的 值。（如上图，参考点1的值为50，参考点2的值为100）。平移探头到试块带R50圆弧面的一侧，使得R50圆弧面的反射波具有一定高度。移动闸门A，选中R50圆弧面回波，按压校准键，则回波1已校准。移动闸门A，选中R100圆弧面回波，按压校准键，则回波2已校准。 （计算公式：v=(s2?s1) t ） 同时可计算出楔块延时：t delay=s2 v ?2(s2?s1) v 找到R100圆弧面的最高反射波，则前沿距离x=100-L。（2）斜探头角度（K值）校准 现在范围已调整好，声速及楔块延时已校准。 ①进入K值校准菜单 ②输入孔深：（如下图，30mm） ③输入孔径：（如下图，50mm） ④增益：调节选择适当的增益。 ⑤移动探头，找到50mm圆孔最高反射波。 ⑥输入试块上入射点与试块上对齐的K值，按校准键确认。
超声波探伤仪探伤技术
超声波探伤仪探伤技术
超声波探伤仪就是频率高于20kHz、超出人们耳朵辨别能力并且穿透性很强的声波。是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(焊缝、裂纹、折叠、疏松、砂眼、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。 超声波探伤仪原理：运用超声波反射原理对于材料中的缺陷进行无损侦测,超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。 彩屏超声波探伤仪是LED显示屏是彩色的，多颜色选择，适用于不同的光线条件，电火花检漏仪 https://www.360docs.net/doc/3e18790099.html,背光连续可调，更为直观和好看. 超声波探伤仪的应用有很多，比如用超声的反射来测量距离，利用大功率超声的振动来清除附着在锅炉上面的水垢，利用高能超声做成 "超声刀"来消灭、击碎人体内的癌变、结石等，超声波探伤仪而利用超声的反射等效应和穿透力强、能够直线传播等的特性来进行检测也是其中一个很大的应用领域。超声波探伤仪的检测应用主要包括在工业上对各种材料的检测和在医疗上对人体的检测诊断，通过它人们可以探测出金属等工业材料中有没有气泡、伤痕、裂缝等缺陷，可以检测出人们身体的软组织、血流等是否正常。 那么人们是怎么样利用超声来进行检测的呢？超声波探伤仪现在通常是对被测物体（比如工业材料、人体）发射超声，然后利用其反射、多普勒效应、透射等来获取被测物体内部的信息并经过处理形成图像。超声波探伤仪其中多普勒效应法是利用超声在遇到运动的物体时发生的多普勒频移效应来得出该物体的运动方向和速度等特性；透射法则是通过分析超声穿透过被测物体之后的变化而得出物体的内部特性的，其应用目前还处于研制阶段；超声波探伤仪这里主要介绍的是目前应用最多的通过反射法来获取物体内部特性信息的方法。反射法是基于超声在通过不同声阻抗组织界面时会发生较强反射的原理工作的，正如我们所知道，声波在从一种介质传播到另外一种介质的时候在两者之间的界面处会发生反射，而且介质之间的差别越大反射就会越大，所以我们可以对一个物体发射出穿透力
09 测厚仪检定规程
数字式超声波测厚仪检定规程 1 目的 为规范数字式超声波测厚仪的检定工作，保证检定质量，确保检测数据的正确性，特制定本规程。 2 范围 本规程适用于各类型号的数字式超声波测厚仪的首次和后续检定。 3 职责 检定人员应熟悉有关规程及相应说明书等有关技术资料，熟悉仪器的操作程序，对检定结果的正确性负责。 4 要求 4.1术语和计量单位 4.1.1术语 4.1.1.1超声波 频率高于20000Hz的机械波称为超声波。 4.1.1.2标准试块 由权威机构制定的试块，试块的材质、形状、及表面状态都由权威部门统一规定。 4.1.1.3校准试块 测厚仪上自带的用于期间校准的厚度试块。 4.1.1.4波速 超声波在单位时间内所传播的距离。 4.1.1.5探头 与工件接触，用于发射和接收超声波并进行电声信号能量转换的装置。 4.1.1.6耦合剂 在探头与工件表面之间施加的一层透声介质。 4.1.1.7测量范围 测量精度符合标准要求的最小测量厚度至最大测量厚度的厚度范围。 4.1.1.8测量精度 测量厚度示值与工件实际厚度的偏差的绝对值。 4.1.1.9标称值H
标准厚度试块上标定的厚度值。 4.1.2计量单位 4.1.2.1厚度H-------mm 4.1.2.2声速C--------- m/s 4.1.2.3温度t-----------℃ 4.1.2.4频率f---------Hz 4.2概述 数字式超声波测厚仪是利用电声转换原理和超声波在介质中的传播特性对工件进行厚度测量，其测量值通过液晶显示器以数字的形式显示出来的一种装置。 4.3计量性能要求 4.3.1主要技术参数 a）测量范围：1.2～200mm（钢） b）测量频率：5MHz c）测量精度：±（1%+0.1）mm d）数字显示位数和最小增益：4位、0.1mm e）声速调节范围：1000～9999m/s f）接触测量显示：液晶有耦合状态显示。 g）数据保持：探头离开测量物，液晶仍显示测量数值。 h）电源供给：1.5C五号碱性干电池 i）自动切断：终止测量2～3分钟，仪器自动切断电源。 4.4通用技术条件 4.4.1外观要求 a）铭牌应清晰无误； b）仪器外壳完好、整洁。 C）零部件完好齐全； d）接插件接触良好； e）电缆线牢固可靠； f）调节旋钮灵敏可靠； g）液晶显示字迹清晰；
铁路桥梁钢结构焊缝超声波探伤实施细则
钢构作业指导书 铁路桥梁钢结构焊缝超声波探伤 文件编号： 版本号： 编制： 批准： 生效日期：
铁路桥梁钢结构焊缝超声波探伤实施细则 1. 目的 为使测试人员在做建筑钢结构焊缝超声波探伤时有章可循，并使其操作合乎规范。 2. 适用范围 适用于母材厚度为10～80mm的碳素钢和低合金钢的钢板对接、T型接头、角接头焊缝。 3. 检测依据 TB10212-2009铁路钢桥制造规范 GB/T11345-2013焊缝无损检测超声检测技术、检测等级和评定 4．检验方法概述 超声波探伤法的原理是利用超声波探伤仪换能器发射的脉冲超声波，通过良好的耦合方式使超声波入射至被检工件内，超声波在工件内传播遇到异质界面产生反射，反射波被换能器所接收并传至超声波探伤仪示波器。通过试块或工件底面作为反射体调节时基线以确定缺陷反射回波的位置，调整检测灵敏度以确定缺陷的当量大小。 5．人员要求 所有从事超声波探伤的检验员应通过有关部门组织的超声波探伤培训、考试并取得相应的执业资格证书，Ⅰ级检验员具有现场操作资格，但必须在Ⅱ级或Ⅲ级人员的指导或监督下进行，Ⅱ级或Ⅲ级人员可以编制超声波探伤工艺规程和工艺卡以及签发审核检验报告。超声检验人员的视力应每年检查一次，校正视力不得低于1.0。 6．检测器材 6.1超声波探伤仪：采用数字A型脉冲反射式超声波探伤仪，频率范围为0.5-10MHz，且实时采样频率不应小于40MHz；衰减器精度为任意相邻12dB的误差在±1dB以内，最大累计
误差不超过1dB；水平线性误差不大于1%，垂直线性误差不大于5%。 6.2探头：晶片面积一般不应大于500mm2，且任一边长原则上不大于25mm；单斜探头声束轴线水平偏离角不应大于2°；主声束垂直方向上不应有明显双峰；折射角的实测值与公称值的偏差应不大于2°(K值偏差不应超过士0. 1)，前沿距离的偏差应不大于1mm。 6.3仪器和探头系统性能：系统有效灵敏度必须大于评定灵敏度10dB以上；直探头远场分辨力≥30dB，斜探头远场分辨力＞6dB； 6.4试块 6.4.1标准试块: CSK-ⅠA、CSK-ⅠB 该试块主要用于测定探伤仪、探头及系统性能，调校探头K值、前沿，调整时基线比例。 6.4.2对比试块: RB-1、RB-2、RB-3该系列试块主要用于探测范围为10～80mm的距离波幅曲线制作，调整检测灵敏度。 6.4.3铁路钢桥制造专用柱孔标准试块:用于贴角焊缝超声波探伤调整时基线比例也及距离波幅曲线制作，调整检测灵敏度等。 6.5耦合剂 6.5. 1 应选用适当的液体或糊状物作为耦合剂，耦合剂应具有良好透声性和适宜流动性，不应对材料和人体有损伤作用，同时应便于检验后清理。 6.5.2 典型的藕合剂为水、机油、甘油和浆糊，耦合剂中可加人适量的“润湿剂”或活性剂以便改善藕合性能。 6.5.3 在试块上调节仪器和产品检验应采用相同的耦合 7. 工作程序 7.1检测准备 7.1.1测试前可由项目负责人或有关人员前往现场踏勘，了解现场基本情况(操作环境\工件材
数字式超声波探伤仪使用操作规程
数字式超声波探伤仪使用操作规程 本标准从2013年12月31日开始执行 1、简介 TS-V9系列超声波探伤仪是一款便携式、全数字式超声波探伤仪，能够快速、无损伤、精确地进行工件内部多种缺陷（焊接、裂纹、夹杂、气孔等）的检测、定位和评估。既可以用于实验室，也可以用于工程现场。本仪器能够广泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。 1.1安全提示 1) 本仪器为工业超声波无损探伤设备，不可以用于医疗检测； 2) 使用本仪器的人员必须具备专业无损检测知识，以保证安全操作； 3) 本仪器必须在仪器允许的环境条件下使用，尤其不可在强磁场、强腐蚀的环境下使用； 4) 在使用过程中请按照本规程的介绍正确使用，保证安全操作，； 1.2 功能 1. 发射脉冲 脉冲幅度和宽度可调，使探头工作在最佳状态。 阻抗匹配可选，满足灵敏度及分辨率的不同工作要求。 四种工作方式：直探头，斜探头，双晶，透射探伤。 2. 放大接收 实时采样：高速ADC，充分显示波形细节。 检波方式：全波、正半波、负半波、射频。 闸门：双闸门读数，支持时间闸门与声程闸门。 增益：0-110dB多级步距可调。可分别调节基本增益、扫查增益、表面补偿，方便探伤设置。支持增益锁定，支持自动增益。 3.报警类型 闸门进波、闸门失波、曲线进波、曲线失波4种类型可选 4. 数据存储 设有存储快捷键，便于操作。可存储10-100个探伤通道；100-1000个波形存储；10-20段5分钟录像、可快速另存、调用、回放与删除。 5. 探伤功能 波峰记忆：实时检索缺陷最高波，记录缺陷最大值 回波包络：对缺陷回波进行波峰轨迹描绘，辅助对缺陷定性判断。 裂纹测深：利用端点衍射波自动测量、计算裂纹深度。 孔径：在直探头锻件探伤工作中，对缺陷的大小进行自动计算即Ф值自动计算功能。 DAC、AVG：直/斜探头锻件探伤找准缺陷最高波自动计算Φ值，可分段制作。 动态记录：快捷检测实时动态记录波形，存储、回放。 缺陷定位：水平值L、深度值H、声程值S。 缺陷定量：根据设定基准灵活显示。 缺陷定性：通过包络波形，人工经验判断。 曲面修正：曲面工件探伤，修正曲率换算。 .
超声波探伤仪使用方法
超声波探伤仪使用说明 超声波探伤仪是一种便携式工业无损探伤仪器，它能够快速便捷、无损伤、精确地进行工件内部多种缺陷（裂 纹、夹杂、气孔等）的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。本仪器能够广 泛地应用在制造业、钢铁冶金业、金属加工业、化工业等需要缺陷检测和质量控制的领域，也广泛应用于航 空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。它是无损检测行业的必备仪器。 超声波在被测材料中传播时，可根据材料的缺陷所显示的声学性质对超声波传播的影响来探测其缺陷。 根据此原理，利用超声波可以测量各种金属、非金属、复合材料等介质内的裂缝、气孔、夹杂等缺陷信息。 图1.1 超声探伤基本工作原理 1.1 本说明书的使用 在第一次操作TUD210 之前，有必要阅读本说明书的第1、2、3、4 章。这几章说明是仪器操作的必要准 备，将描述所有按键和屏幕显示，解释操作原理。 按照指引操作，就可以避免因错误操作仪器而导致误差或故障，并可以对仪器的全部功能有一个清晰的 概念。 1.1.1 版面安排与表达方式约定 为了方便使用本说明书，所有的操作步骤、注意事项等都是以相同的方式安排版面。这有助于迅速找到 每条独立的信息。说明书目录结构到目录第四层，第四层往下的项目以黑体标题示出。 注意和说明标志 注意：注意标志指出操作中可能影响结果准确性的特性和特殊方面。 说明：注释可以包括参阅其它章节或某个功能的特别介绍。
项目列表 项目列表表现为下列形式 项目A 项目B 时代集团公司 6 … 操作步骤 操作步骤表示方法如下面例子 ? 通过左右键选择基础功能组，再用上下键选择声程功能菜单，然后用键调节相关参数。 ? 利用确认键来切换粗细调节方式。 1.2 标准配置及可选件 1.2.1 标准配置 表1.1 标准配置清单 名称数量 主机1 台 锂离子电池1 组（每组 4 只） 3A/9V 电源适配器1 只 LEMO 探头连接电缆两条 产品包装箱1 个 使用说明书1 本 直探头Φ20 2.5MHz （一支） 斜探头8×9K2 5MHz（一支） 耦合剂1 瓶 1.2.2 可选件 表1.2 可选件清单 名称数量 串行通讯电缆1 条（9 针）
钢结构超声波探伤
一、定义 (2) 二、超声波的波段 (2) 三、超声波探伤的原理 (2) 四、探伤仪介绍 (3) 1、产品品种、规格 (3) 2、组成 (3) 3、功能 (3) 4、技术要求 (5) 五、仪器特点 (6) 1、检测速度快 (6) 2、检测精度高 (6) 3、可靠性高稳定性好 (6) 4、安全性 (7) 六、仪器检测方法 (7) 1、脉冲反射法 (7) （1）缺陷回波法 (7) （2）底波高度法 (8) （3）多次底波法 (8) 2、穿透法 (9) 3、共振法 (9) 4、TOFD法 (10) 七、优缺点 (10) 1、主要优点 (10) 2、主要缺点 (11)
超声波探伤 一、定义 超声波探伤是利用超声能透入金属材料的深处，并由一截面进入另一截面时，在界面边缘发生反射的特点来检查零件缺陷的一种方法，当超声波束自零件表面由探头通至金属内部，遇到缺陷与零件底面时就分别发生反射波来，在荧光屏上形成脉冲波形，根据这些脉冲波形来判断缺陷位置和大小 二、超声波的波段 利用材料及其缺陷的声学性能差异对超声波传播的影响来检验材料内部缺陷的无损检验方法。现在广泛采用的是观测声脉冲在材料中反射情况的超声脉冲反射法，此外还有观测穿过材料后的入射声波振幅变化的穿透法等。常用的频率在0.5～5MHz之间。 常用的检验仪器为 A型显示脉冲反射式超声波探伤仪。根据仪器示波屏上反射信号的有无、反射信号和入射信号的时间间隔、反射信号的高度，可确定反射面的有无、其所在位置及相对大小。 三、超声波探伤的原理 超声波在介质中传播时有多种波型，检验中最常用的为纵波、横波、表面波和板波。用纵波可探测金属铸锭、坯料、中厚板、大型锻件和形状比较简单的制件中所存在的夹杂物、裂缝、缩管、白点、分层等缺陷；用
超声波探伤仪技术参数
超声波探伤仪技术参数 南京七星超声波探伤仪，DUT-760? 用途 ■真彩数显：高清进口彩色(真彩TFT)液晶显示,不受现场环境影响,色彩、亮度任意调节。 ■超大屏显：运用放大模式，A型回波显示区域可覆盖整个屏幂。 ■超薄超轻：全SMT技术、PDA电路设计、测量精度高、重复性好、故障率低、性能更胜一筹。 ■功能强大：内置大容量存储，可预置16个通道的曲线和参数。参数与波形可存储达1000幅以上，永不丢失。 ■探伤灵活：内置合成基准，内存多种国家探伤标准和部颁探伤标准，内存实时跟踪闸门，DAC门、屏幕冻结计算、包络回波、AVG曲线等，探伤得心应手。 ■操作简易：全中文界面提示，操作简便易学。翻页菜单，升级容易，见字操作，无需培训。 ■兼容性好：可同时接打印机、计算机等外围设备，进行探伤报告的打印和探伤数据的传输。 ■探伤模式：首家独创小屏调节、大屏探伤，探伤工作轻松自如。 ■电池模式：可拆卸式锂电池，不需打开仪器更换电池(同手机)。 ■整机重量：仪器重量轻，(带电池)，携带使用轻松自如。 16个独立探伤通道，自动存储探 伤参数； 1000幅以上波形和定量参数存储； 自动跟踪阀门，缺陷回波参数实时显示； 自动测试仪器、探头性能； 自动测量材料声速和厚度； K值自动计算、前沿自动扣除； 二、三次波缺陷深度根据板厚自动计算； DAC、AVG曲线自动生成； DAC、AVG随声程、增益改变而改变； 数据可自动输入和人工手动快速输入； 刻度可调为全刻度、半刻度、清晰刻度； 万年时钟，自动记录工作时间报告日期； DAC进波门和失波门，连续可调； 内存多种国标和部标； 回波包络峰值记忆； 屏幕冻结计算功能； 自动显示闸门内高值； 大屏随意转换小屏，探伤得心应手； 回波显示区域可覆盖整个屏幕； 屏幕亮度、色彩、底色自由选择； 低电压报警和自动关机保护； 可同时连接计算机、打印输出； 通讯标准化、打印报告格式化； 拆卸式锂电池（同手机）?????????????? ?
超声波测厚仪使用说明书
TT110超声波测厚仪 使用说明书 时代集团公司 北京时代之峰科技有限公司 1
目次 1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx3 2.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx4 3.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx5 4.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx5 5.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx6 6.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 7.测量技术xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7 8.测量误差的预防方法xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx8 9.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx9 10.维修xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx9 2
3 1 概述 1.1 适用范围 TT110超声波测厚仪可用在工业生产领域中对钢材厚度的测量，可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。 1.2 基本原理 超声波测量厚度的原理与光波测量原理相似。探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。 1.3 基本配置及仪器各部分名称 1.3.1 基本配置: 主 机 1台 5P Φ10探 头 1支 5P Φ10/90° 探头 1支 耦合剂 1瓶 1. 3.2选购件：7P Φ6 探头 1支 SZ 2.5P 探头 1支 1. 3.3仪器各部分名称(见下图) 液晶屏显示: 机身 液晶屏 键盘 校准试块 探头 接收插座发射插座
无缝钢管超声波探伤检验方法
无缝钢管超声波探伤检验方法 2010-1-25 发布时间：2008年08月05日 实施时间：2009年04月01日 规范号：GB/T 5777—2008 发布单位：中国人民共和国国家质量监督检验检疫总局/中国国家标准化管理委员会 本标准修改采用ISO 9303:1989(E)《承压无缝和焊接(埋弧焊除外)钢管纵向缺陷的全周向超声波检测》。 本标准根据ISO 9303:1989(E)重新起草。在附录A中列出了本标准章条编号与ISO 9303:1989(E)章条编号对照一览表。 本标准在采用国际标准时做了一些修改。有关技术性差异用垂直单线标识在它们所涉及的条款的页边空白处。在附录B中给出了技术性差异及其原因的一览表以供参考。 为便于使用，对于ISO 9303:1989(E)还做了下列编辑性修改： ——“本国际标准”一词改为“本标准”； ——删除ISO 9303:1989(E)的前言和引言。 本标准代替GB/T 5777—1996《无缝钢管超声波探伤检验方法》，与GB/T 5777—1996相比主要变化如下： ——范围增加“电磁超声探伤可参照此标准执行”(见第1章)； ——增加了对斜向缺陷的检验及检验方法(见第4章和附录B)； ——修改了管端人工槽位置的限制(GB/T 5777—1996中的第5章；本标准的第5章)； ——修改了人工缺陷的尺寸和代号(GB/T 5777—1996中的第5章；本标准的第5章和附录E)；
——探头工作频率由2.5MHz～10MHz修改为1MHz～15MHz(GB/T 5777—19 96中的第6章；本标准的第6章)。 本标准的附录A、附录B和附录E是资料性附录。附录C、附录D是规范性附录。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会归口。 本标准主要起草单位：湖南衡阳钢管(集团)有限公司、冶金工业信息标准研究院、宝山钢铁股份有限公司特殊钢分公司。 本标准主要起草人：左建国、张黎、彭善勇、黄颖、邓世荣、赵斌、刘志琴、赵海英。 本标准所代替标准的历次版本发布情况为： ——GB/T 5777—1986、GB/T 5777—1996； ——GB/T 4163—1984。 无缝钢管超声波探伤检验方法 2010-1-25 1 范围 本标准规定了无缝钢管超声波探伤的探伤原理、探伤方法、对比试样、探伤设备、探伤条件、探伤步骤、结果评定和探伤报告。 本标准适用于各种用途无缝钢管纵向、横向缺陷的超声波检验。本标准所述探伤方法主要用于检验破坏了钢管金属连续性的缺陷，但不能有效地检验层状缺陷。 本标准适用于外径不小于6mm且壁厚与外径之比不大于0.2的钢管。壁厚与外径之比大于0.2的钢管的检验，经供需双方协商可按本标准附录C执行。 电磁超声探伤可参照此标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 9445 无损检测人员资格鉴定与认证 YB/T 4082 钢管自动超声探伤系统综合性能测试方法 JB/T 10061 A型脉冲反射式超声波探伤仪通用技术条件 3 探伤原理 超声波探头可实现电能和声能之间的相互转换以及超声波在弹性介质中 传播时的物理特性是钢管超声波探伤原理的基础。定向发射的超声波束在管中传播时遇到缺陷时产生波的反射。缺陷反射波经超声波探头拾取后，通过探伤仪处理获得缺陷回波信号，并由此给出定量的缺陷指示。 4 探伤方法 4.1 采用横波反射法在探头和钢管相对移动的状态下进行检验。自动或手工检验时均应保证声束对钢管全部表面的扫查。自动检验时对钢管两端将不能有效地检验，此区域视为自动检验的盲区，制造方可采用有效方法来保证此区域质量。 4.2 检验纵向缺陷时声束在管壁内沿圆周方向传播；检验横向缺陷时声束在管壁内沿管轴方向传播。纵向、横向缺陷的检验均应在钢管的两个相反方向上进行。
关于超声波探伤仪技术
超声波探伤仪就是频率高于20kHz、超出人们耳朵辨别能力并且穿透性很强的声波。是一种便携式工业无损探伤仪器，它能够快速、便捷、无损伤、精确地进行工件内部多种缺陷(焊缝、裂纹、折叠、疏松、砂眼、气孔、夹杂等)的检测、定位、评估和诊断。既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、高校等行业。 超声波探伤仪原理：运用超声波反射原理对于材料中的缺陷进行无损侦测,超声波在被检测材料中传播时,材料的声学特性和内部组织的变化对超声波的传播产生一定的影响，通过对超声波受影响程度和状况的探测了解材料性能和结构变化的技术称为超声检测。 彩屏超声波探伤仪是LED显示屏是彩色的，多颜色选择，适用于不同的光线条件，背光连续可调，更为直观和好看. 超声波探伤仪的应用有很多，比如用超声的反射来测量距离，利用大功率超声的振动来清除附着在锅炉上面的水垢，利用高能超声做成"超声刀"来消灭、击碎人体内的癌变、结石等，超声波探伤仪而利用超声的反射等效应和穿透力强、能够直线传播等的特性来进行检测也是其中一个很大的应用领域。超声波探伤仪的检测应用主要包括在工业上对各种材料的检测和在医疗上对人体的检测诊断，通过它人们可以探测出金属等工业材料中有没有气泡、伤痕、裂缝等缺陷，可以检测出人们身体的软组织、血流等是否正常。 那么人们是怎么样利用超声来进行检测的呢？超声波探伤仪现在通常是对被测物体（比如工业材料、人体）发射超声，然后利用其反射、多普勒效应、透射等来获取被测物体内部的信息并经过处理形成图像。超声波探伤仪其中多普勒效应法是利用超声在遇到运动的物体时发生的多普勒频移效应来得出该物体的运动方向和速度等特性；透射法则是通过分析超声穿透过被测物体之后的变化而得出物体的内部特性的，其应用目前还处于研制阶段；超声波探伤仪这里主要介绍的是目前应用最多的通过反射法来获取物体内部特性信息的方法。反射法是基于超声在通过不同声阻抗组织界面时会发生较强反射的原理工作的，正如我们所知道，声波在从一种介质传播到另外一种介质的时候在两者之间的界面处会发生反射，而且介质之间的差别越大反射就会越大，所以我们可以对一个物体发射出穿透力强、能够直线传播的超声波，超声波探伤仪然后对反射回来的超声波进行接收并根据这些反射回来的超声波的先后、幅度等情况就可以判断出这个组织中含有的各种介质的大小、分布情况以及各种介质之间的对比差别程度等信息（其中反射回来的超声波的先后可以反映出反射界面离探测表面的距离，幅度则可以反映出介质的大小、对比差别程度等特性），超声波探伤仪从而判断出该被测物体是否有异常。在这个过程中就涉及到很多方面的内容，包括超声波的产生、接收、信号转换和处理等。其中产生超声波的方法是通过电路产生激励电信号传给具有压电效应的晶体（比如石英、硫酸锂等），使其振动从而产生超声波；而接收反射回来的超声波的时候，这个压电晶体又会受到反射回来的声波的压力而产生电信号并传送给信号处理电路进行一系列的处理，超声波探伤仪最后形成图像供人们观察判断。这里根据图像处理方法（也就是将得到的信号转换成什么形式的图像）的种类又可以分为A型显示、M型显示、B 型显示、C型显示、F型显示等。其中A型显示是将接收到的超声信号处理成波形图像，根据波形的形状可以看出被测物体里面是否有异常和缺陷在那里、有多大等，超声波探伤仪主要用于工业检测；M型显示是将一条经过辉度处理的探测信息按时间顺序展开形成一维的"空间多点运动时序图"，适于观察内部处于运动状态的物体，超声波探伤仪如运动的脏器、动脉血管等；B型显示是将并排很多条经过辉度处理的探测信息组合成的二维的、反映出被测物体内部断层切面的"解剖图像"（医院里使用的B超就是用这种原理做出来的），超声波探伤仪适于观察内部处于静态的物体；而C型显示、F型显示现在用得比较少。超声波探伤仪检测不但可以做到非常准确，而且相对其他检测方法来说更为方便、快捷，也不会对
